模块4供电方案的制定
UPS供电方案选型及计算方式
UPS相关计算
并 机（N+X）方案 UPS UPS PDU 负载
UPS典型供电方案(3)
分布式冗余方案
✓ 分布式冗余方案中采用3个UPS模组，正常情况下 ，负载由3个UPS模组平均负担。
✓ 如果其中一个UPS模组出现故障，则负载由另外 两个UPS模组承担。
✓ 该场景实际上是把负载分块，每块都是采用双路供 电。
✓ 适用于中大型数据中心，如果机房可靠性等级设计为Tier Ⅲ/IV时，则UPS的供电方案推荐使用该方案。
双母线供电方案
UPS
UPS
PDU
PDU
负载
UPS供电方案比较
由以上可以得出这几种方案成本和可靠性是成正比的
✓ 单机 < N+1并机 < 后备式冗余 < 分布式冗余 < 双母线组网方案
负载容量 UPS单机 UPS数量 UPS总容量 UPS负载率
单机方案 UPS PDU 负载
UPS典型供电方案(2)
并机方案
✓ 并机供电方案是将多台同型号、同功率的UPS，通过并机柜 、并机模块或并机板，把输出端并接而成。
✓ 该系统可靠性比单机供电方案高，但依然存在单点故障。 ✓ 该方案UPS系统有N+1 ( N台工作，1台冗余)或者是N+M(N
台工作，M台冗余)两种冗余方式，考虑成本因素，选择N+1 并机方案，考虑可靠性因素，选择N+M并机方案; ✓ 该方案适用于中小型数据中心。如果机房可靠性等级为 TierⅡ，则UPS配电方案至少应该采用此冗余方案。
单机 300KW
N+组1 网并方机案比分较布式冗余 （3份）
300KW
300KW
后备式冗余 （4份）
低压配电柜改造方案
低压配电柜改造方案1. 引言低压配电柜（Low-voltage Distribution Cabinet）是电力系统中的重要组成部分，用于对电能进行分配和控制。
随着能源需求的增加和现有设备更新换代，低压配电柜的改造和升级已成为必要的工作。
本文将介绍低压配电柜改造的方案。
2. 改造目标低压配电柜改造的目标是提升电力系统的可靠性和安全性，提高供电质量，减少故障发生率，并适应新设备接入的需求。
具体的改造目标如下：1.提升低压配电柜的运行效率和可靠性。
2.强化低压配电柜的安全保护能力，防止漏电和过载等安全事故发生。
3.支持新设备的接入和扩容需求，满足电力系统的需求增长。
4.优化低压配电柜的布局和结构，提高作业人员的操作便捷性和安全性。
3. 改造方案基于上述改造目标，我们提出以下低压配电柜改造方案：3.1 升级电气元件将低压配电柜中的老旧电气元件进行升级，主要包括断路器、接触器、熔断器等。
新的电气元件具有更高的断电能力和更稳定可靠的性能，能够提供更好的过载和短路保护。
此外，还可以安装智能电气元件，实现对电能的远程监控和控制。
3.2 安装电能质量监测设备在低压配电柜中安装电能质量监测设备，可以实时监测电压、电流、功率因数等电能质量参数，并记录历史数据。
通过对电能质量进行监测和分析，可以及时发现电力系统中的问题，并采取相应的措施进行改进，提高供电质量。
3.3 加强安全保护措施在低压配电柜中加强安全保护措施，主要包括漏电保护、过载保护和短路保护。
可以安装漏电保护器，实现对电路的漏电保护；安装过载保护器，实现对电路的过载保护；安装接地保护装置，提高系统的安全性。
3.4 扩展配电柜容量根据电力系统的需求增长，对配电柜进行扩容。
可以增加配电柜的数量或者扩大现有配电柜的容量，以满足电力系统的需求。
扩展配电柜容量的同时，需要考虑合理的布局和连接方式，便于操作和维护。
3.5 优化配电柜结构和布局优化配电柜的结构和布局，提高作业人员的操作便捷性和安全性。
低压客户供电方案制定
S＜315KVA
单相供电 P≤10KW
电能计量方案的确定
电能计量装置的分类
Ⅰ类电能计量装置：月平均用电量500万kwh及以上或变 类电能计量装置：月平均用电量500万kwh及以上或变 500 压器容量为10000kvA及以上的高压计费客户、200MW及以 10000kvA及以上的高压计费客户 压器容量为10000kvA及以上的高压计费客户、200MW及以 上发电机、发电企业上网电量、 上发电机、发电企业上网电量、电网经营企业之间的电量 交换点、 交换点、省级电网经营企业与供电企业的供电关口计量点 的电能计量装置。 Ⅱ类电能计量装置：月平均用电量100万kwh及以上或变 类电能计量装置：月平均用电量100万kwh及以上或变 100 压器容量为2000kvA及以上的高压计费客户、100MW及以上 2000kvA及以上的高压计费客户 压器容量为2000kvA及以上的高压计费客户、100MW及以上 发电机、 发电机、供电企业之间的电量交换点的电能计量装置。
电能计量方案的确定
电能计量装置的配置： 电能计量装置的配置： 各类电能计量装置配置的电能表， 各类电能计量装置配置的电能表，互感器的准确度等级 应不低于下表所示值。 应不低于下表所示值。
容量范围 计量装 置分类
Ⅰ Ⅱ Ⅲ Ⅳ Ⅴ
准确度等级
有功电能表 无功电能表 电压互感器 电流互感器
S≥10000KVA
线设计方式：农村一般采用架空线路， 线设计方式：农村一般采用架空线路，城区采用 电力电缆敷设） 电力电缆敷设）
供电电压等级的确定
除有特殊需要， 除有特殊需要，供电电压等级一般可参照下表确定
供电电压等级 220V 380V 10KV 35KV 用电设备容量
10KW及以下单相设备 10KW及以下单相设备
机房强电方案
机房强电方案第1篇机房强电方案一、项目背景随着信息技术的飞速发展，数据中心作为企业信息化建设的基础设施，其稳定、高效的运行对保障企业业务发展至关重要。
强电系统作为机房的核心组成部分，承担着为机房内各种设备提供稳定、安全电源的重要任务。
为确保机房强电系统的稳定运行，降低故障风险，提高运维效率，特制定本机房强电方案。
二、设计原则1. 安全性：确保强电系统设计符合国家及行业标准，降低电气火灾、触电等安全风险。
2. 可靠性：选用高品质设备，合理设计系统架构，确保强电系统稳定、可靠运行。
3. 灵活性：强电系统设计应具备良好的扩展性，便于后期设备升级、维护及扩容。
4. 经济性：合理利用现有资源，优化设备选型，降低投资成本。
5. 易管理性：强电系统应具备智能化、自动化管理功能，提高运维效率。
三、系统设计1. 供电系统（1）电源接入：采用双路市电供电，分别接入不同市电线路，提高电源可靠性。
（2）变压器：配置两台干式变压器，满足机房内设备满载运行需求。
（3）低压配电柜：设置低压配电柜，实现对机房内设备的集中供电。
（4）UPS系统：选用高品质UPS设备，确保机房内设备在市电断电情况下仍能正常运行。
2. 防雷与接地（1）防雷：采用三级防雷体系，对机房内设备进行有效保护。
（2）接地：设置专用接地网，确保机房内设备的安全运行。
3. 照明与动力（1）照明：采用高效节能灯具，实现机房内照明的分区控制。
（2）动力：为机房内空调、新风等设备提供稳定、可靠的动力电源。
4. 监控与报警（1）监控：对强电系统关键节点进行实时监控，掌握系统运行状态。
（2）报警：设置声光报警装置，实现故障及时发现、及时处理。
四、设备选型1. 变压器：选用高效、低损耗的干式变压器。
2. 低压配电柜：选用可靠性高、操作便捷的低压配电柜。
3. UPS系统：选用具有双变换、智能管理功能的高品质UPS设备。
4. 防雷设备：选用符合国家标准的防雷设备。
5. 照明设备：选用节能、环保、长寿命的LED灯具。

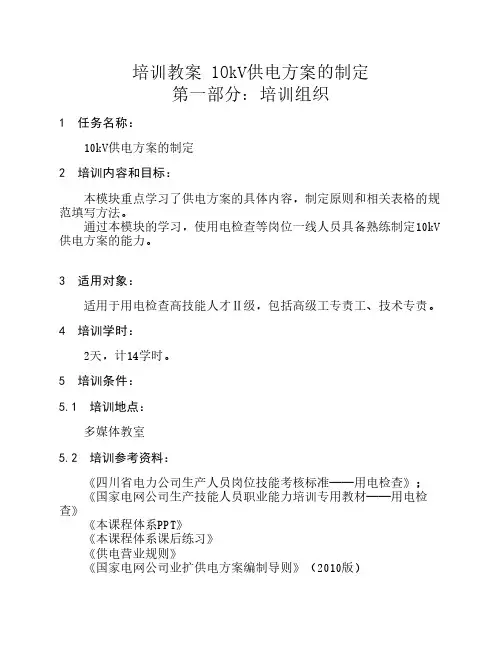

培训教案 10kV供电方案的制定
（1）直接引发人身伤亡的； （2）造成严重环境污染的； （3）发生中毒、爆炸或火灾的； （4）造成重大政治影响的； （5）造成重大经济损失的； （6）造成较大范围社会公共秩序严重混乱的。 二级重要客户，是指中断供电将可能产生下列后果之一的电力客 户： （1）造成较大环境污染的； （2）造成较大政治影响的； （3）造成较大经济损失的； （4）造成一定范围社会公共秩序严重混乱的。 临时性重要电力客户，是指需要临时特殊供电保障的电力客户。 特级重要电力客户应具备三路及以上电源供电条件，其中的两路电 源应来自两个不同的变电站，当任何两路电源发生故障时，第三路电源 能保证独立正常供电。 一级重要电力客户应采用双电源供电，二级重要电力客户应采用双 电源或双回路供电。 对普通电力客户可采用单电源供电。 双、多电源需确定主供电源、备用电源及运行方式、接线方式。 主供电源：指能够正常有效且连续为全部用电负荷提供电力的电 源。 备用电源：指根据客户在安全、业务和生产上对供电可靠性的实际 需求，在主供电源发生故障或断电时，能够有效且连续为全部或部分负 荷提供电力的电源。 自备应急电源：指由客户自行配备的，在正常供电电源全部发生中 断的情况下，能够至少满足对客户保安负荷不间断供电的独立电源。 双电源：由两个独立的供电线路向同一个用电负荷实施的供电。这 两条供电线路是由两个电源供电，即由来自两个不同方向的变电站或来 自具有两回及以上进线的同一变电站内两段不同母线分别提供的电源。 双回路：为统一用电负荷供电的两回供电线路。 电源运行方式 （1）特级重要客户可采用两路运行、一路热备用运行方式。
根据给定客户信息，填写《客户高压新装增容用电申请书》（附录 1）。带“*”的栏目要求必须填写。该表中，“主要用电类别”填写客 户用电类别。用电类别按现行电价文件中规定的八类电价类别进行约 定：大工业用电、非工业用电、普工业用电、农业生产用电、商业用 电、居民生活用电、非居民照明用电、趸售用电和其他用电。这里填写 主要用电类别。“负荷性质”分为重要负荷和一般负荷，建议重要负荷 包含一、二级负荷，一般负荷均为三级负荷；也可按一级负荷、二级负 荷、三级负荷进行分类。
单片机供电方案
单片机供电方案摘要单片机供电方案是指为单片机提供稳定、可靠的电源供电。
本文将介绍几种常见的单片机供电方案，并对比它们的优缺点，最后给出选择供电方案的一些建议。
1. 直接使用电池供电直接使用电池供电是最简单的单片机供电方案之一。
通过将电池的正极连接到单片机的VCC引脚，负极连接到单片机的地引脚，可以为单片机提供所需的电源。
这种方案的优点是简单、成本低。
然而，直接使用电池供电存在以下问题：•电池电压不稳定：电池电压会随着使用时间的增加而降低，导致单片机工作不稳定甚至崩溃。
•电池容量有限：电池容量有限，使用时间受到限制。
•电池更换麻烦：当电池电量耗尽时需要更换电池，不方便。
2. 使用稳压芯片进行电源稳定为了解决直接使用电池供电的问题，可以使用稳压芯片进行电源稳定。
稳压芯片可以将电池输出的不稳定电压转换为稳定的电压供应给单片机。
常用的稳压芯片有LM317、LM7805等。
使用稳压芯片的单片机供电方案的优点包括：•提供稳定的电压供应：稳压芯片能够将电池输出的不稳定电压转换为稳定的电压供应给单片机，确保其正常工作。
•增加电池的使用时间：通过稳压芯片可以最大限度地利用电池的能量，延长单片机的使用时间。
•方便替换电池：只需要更换电池，稳压芯片不需要更换。
然而，使用稳压芯片的单片机供电方案也存在以下问题：•成本较高：使用稳压芯片需要购买额外的芯片，增加了成本。
•需要外部电容：稳压芯片通常需要外部电容辅助稳定输出电压，增加了电路设计的复杂度。
3. 使用稳压模块进行电源稳定稳压模块是一种相对于稳压芯片更为便捷的单片机供电方案。
稳压模块一般具有较高的转换效率和较低的输出纹波噪声，能够提供稳定的电压给单片机。
常用的稳压模块有LM2596、MP1584等。
使用稳压模块进行电源稳定的单片机供电方案的优点包括：•高效稳定的电压转换：稳压模块具有较高的转换效率和较低的输出纹波噪声，能够提供高质量的电源给单片机。
•成本适中：相比使用稳压芯片，稳压模块的成本相对较低，适合一般的单片机应用。
供电工程施工方案(3篇)
第1篇一、项目概述1. 项目背景随着我国经济的快速发展，电力需求日益增长，供电工程作为电力系统的重要组成部分，其建设质量直接关系到电力系统的稳定运行和用户用电的可靠性。
本工程旨在新建一座110kV变电站，并配套建设相应的输电线路，以满足地区日益增长的电力需求。
2. 项目目标（1）确保工程按期、高质量、安全、环保地完成。
（2）提高地区供电可靠性，满足用户用电需求。
（3）降低工程造价，提高投资效益。
3. 项目范围本项目包括110kV变电站的建设和110kV输电线路的架设。
二、施工准备1. 施工组织设计（1）组织机构成立项目领导小组，负责工程的全面管理；下设施工技术组、质量安全管理组、物资设备组、财务管理组等，分别负责技术、安全、物资、财务等具体工作。
（2）人员配备根据工程规模和施工要求，配备足够的技术人员、施工人员、管理人员等。
（3）施工进度计划制定详细的施工进度计划，明确各阶段施工任务和时间节点。
2. 施工现场准备（1）场地平整对施工现场进行平整，确保场地满足施工要求。
（2）临时设施搭建施工办公、生活、仓储等临时设施。
（3）施工用水、用电确保施工现场用水、用电充足，满足施工需求。
3. 施工材料、设备准备（1）材料根据施工图纸和施工方案，提前采购所需材料，确保材料质量符合要求。
（2）设备提前购置或租赁施工所需设备，确保设备完好、性能稳定。
4. 施工技术准备（1）施工图纸熟悉施工图纸，明确施工要求和技术标准。
（2）施工方案制定详细的施工方案，明确施工工艺、施工方法、施工顺序等。
（3）技术交底对施工人员进行技术交底，确保施工人员掌握施工技术和安全操作规程。
三、施工方案1. 变电站施工（1）土建施工按照施工图纸进行土建施工，包括基础施工、墙体施工、屋顶施工等。
（2）电气设备安装根据设备安装要求，进行变压器、断路器、隔离开关等电气设备的安装。
（3）二次系统施工进行继电保护、自动装置、通信等二次系统的施工。
2. 输电线路施工（1）基础施工按照设计要求进行基础施工，包括杆塔基础、拉线基础等。
电源方案(通用12篇)
电源方案(通用12篇)（经典版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的经典范文，如工作计划、工作总结、实施方案、应急预案、活动方案、规章制度、条据文书、教学资料、作文大全、其他范文等等，想了解不同范文格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!Moreover, our store provides various types of classic sample essays, such as work plans, work summaries, implementation plans, emergency plans, activity plans, rules and regulations, document documents, teaching materials, essay compilations, and other sample essays. If you want to learn about different sample formats and writing methods, please pay attention!电源方案(通用12篇)电源方案【篇1】电源使用方案电源使用方案是指在电力供应环境下，为电气设备提供稳定电压和电流的方案，并且在保障工作安全和设备设计要求的前提下为用户节约成本。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
整理ppt
15
（一）变压器容量的确定
▪ 首先要审查客户申请的变压器容量是否合理，审 查客户负荷计算是否正确，如果采用需用系数计 算负荷时，计算负荷确定后，一定要根据无功补 偿应达到的功率因数，求出相应的无功功率和视 在功率，再利用视在功率确定变压器容量。
整理ppt
10
➢ 《 供电营业规则 》 中规定，客户用电设备容 量在 100kw 及以下或需用变压器容量在 50kVA 及以下的，可采用三相低压供电方式。
➢ 确定低压客户的供电方案时，应考虑线路本身 的负荷、本站变压器的负荷、负荷自然增长因 数以及冲击负荷、谐波负荷、不对称负荷的影 响。
整理ppt
▪ ( 4 ）一般应在墙外地面上看到进户点，便于检查、 维修；
▪ ( 5 ）进户点的墙面应坚固，能牢固安装进户线支 持物。
整理ppt
13
4 ．供电方案的期限及有效期
▪ 答复低压客户供电方案的期限是：
➢ ( l ）居民客户：最长不超过 3 个工作日。 ➢ ( 2 ）低压电力客户：最长不超过 7 个工作日。 ➢ ( 3 ）低压供电方案的有效期为 3 个月。
整理ppt
14
三、高压客户供电方案的制定
▪ ( l ）批准客户用电的变压器容量。 ▪ ( 2 ）客户的供电电源、供电电压等级及每个电源
的供电容量。 ▪ ( 3 ）客户的供电线路、一次主接线和有关电气设
备选型配置安装的要求。 ▪ ( 4 ）客户的计费计量点与采集点的设置，计量方
式，计量装置的选择配置。 ▪ ( 5 ）客户的计费方案。 ▪ ( 6 ）供电方案的有效期。 ▪ ( 7 ）其他需说明的事宜等。
整理ppt
9
二、低压客户供电方案的制定
▪ 1 ．供电方式的确定
➢ 低压供电客户采用低压供电方式，低压供电方式适用于 1kV 以下电压供电客户。
➢ 低压供电方式分单相和三相两类。
➢ 单相供电方式主要适用于照明和单相小动力，三相低 压供电方式主要适用于三相小容量客户。单相低压供电 方式的最大容量应以不引起供电质量变劣为准则，当造 成的影响超过标准时，需改用三相低压供电方式。
模块 4 供电方案的制定
▪ 一、供电方案的基本概念 ▪ 二、低压客户供电方案的制定 ▪ 三、高压客户供电方案的制定
整理ppt
1
一、供电方案的基本概念
▪ （一）供电方案要解决的问题 ▪ 一为供多少， ▪ 二为如何供， “供多少”是指批准变压器的容量是多少比较适宜。
“如何供”的主要内容是确定供电电压等级，选择供电 电源，明确供电方式与计量方式等。
整理ppt
6
（四）制定供电方案前的三审
▪ 1 ．供电必要性的审查
➢ ( l ）对新申请用电客户供电必要性的审查。审 查新建项目是否已得到上级或有关部门的批准， 防止盲目建设、重复建设而造成不合理的用电。
➢ ( 2 ）对申请双电源供电客户供电必要性的审查。
整理ppt
7
2 ．供电合理性的审查
▪ ( l ）对新申请用电客户供电合理性的审查。对新申请用电客 户供电合理性的审查，应审查其用电性质、用电容量以及负
荷计算是否正确，然后对其是否采用单耗小、效率高的用电
设备，申请的变压器容量是否合理以及无功补偿方式等进行 审查。对电加热用电应严格控制。
▪ ( 2 ）对申请增加用电容量客户供电合理性的审查。客户申
请增加用电容量时，应对客户申请增容的原因、原供电容量
的使用情况进行了解，如用电设备是否有“大马拉小车”的
▪ ( 3 ）客户的自备应急电源、非电性质的应急措施、 谐波治理措施应与供用电工程同步设计、同步建 设、同步投运、同步管理。
整理ppt
5
3 ．应掌握的信息
▪ ( l ）用电地点； ▪ ( 2 ）电力用途； ▪ ( 3 ）用电性质； ▪ ( 4 ）用电设备清单； ▪ ( 5 ）用电负荷； ▪ ( 6 ）保安电力； ▪ ( 7 ）用电规则等。
现象，是否有继续使用国家已指令淘汰的用电设备，是否继
续生产高能耗产品。然后，审查客户提出的负荷计算资料，
对电能的使用是否合理。如果可以通过客户内部挖潜或采用
其他方法解决，则应说服客户撤销申请。如属确需增加用电
容量时，则应与新申请用电整理的ppt客户一样办理。
8
3 ．供电可能性审查
▪ 供电可能性审查首先要落实电力资源渠道，即供 电能力是否能满足客户申请用电的容量要求，包 括电力、电量、用电时间等。其次，应根据客户 的用电地址、变压器容量、负荷性质、开始使用 的年月等，与电网输、变、配电设备的供电能力 是否能满足客户申请用电的容量和使用日期的要 求，进行综合研究。然后，才能确定对客户是否 具备供电条件。
11
2 ．用电容量的确定
▪ 对低压供电的客户，则应采用需用系数法 确定：
S C P C /c o s K X P n /c o s
整理ppt
12
3 ．确定供电电源和进户线
▪ ( l ）进户点应尽可能接近供电电源线路处；
▪ ( 2 ）容量较大的客户应尽量接近负荷中心处；
▪ ( 3 ）进户线应错开泄雨水的沟、墙内烟道，并与 煤气管道、暖气管道保持一定距离；
整理ppt
3
（三）制定供电方案应遵循的原则及 应掌握的信息
▪ 1 ．基本原则
➢ ( l ）应能满足供用电安全、可靠、经济、运行灵活、 管理方便的要求，并留有发展余度。
➢ ( 2 ）符合电网建设、改造和发展规划的要求；满足客 户近期、远期对电力的需求，具有最佳的综合经济效 益。
➢ ( 3 ）具有满足客户需求的供电可靠性及合格的电能质 量。
➢ ( 4 ）符合相关国家标准、电力行业技术标准和规程， 以及技术装备先进要求，并应对多种供电方案进行技 术经济比较．基本要求
▪ ( l ）根据客户的用电容量、用电性质、用电时间， 以及用电负荷的重要程度，确定高压供电、低压 供电、临时供电等供电方式。
▪ ( 2 ）根据用电负荷的重要程度确定多电源供电方 式，提出保安电源、自备应急电源、非电性质的 应急措施的配置要求。
整理ppt
2
（二）供电方案的主要内容
▪ 客户的供电方案主要依据客户的用电要求、 用电性质、现场调查的信息以及电网结构 和运行情况来确定。其主要内容包括供电 电源位置、出线方式、供电线路敷设、供 电回路数、走径、跨越、客户进线方式、 客户受（送）电装置容量、主接线、继电 保护方式、电能计量方式、运行方式、调 度通信等内容。
