三等、四等水准测量(教程)
三、四等水准测量三、四等水准测量所使用的水准仪，其精度应不低于DS 3型的精度指标。
水准仪望远镜放大倍率应大于30倍，符合水准器的水准管分划值为20’’/2mm 。
三、四等水准测量的技术指标及观测要求参见表1。
表1 三、四等水准测量的技术指标及观测要求注：表中L 、K 均表示路线长度，以Km 为单位。
一、 观测方法三、三、四等水准测量主要采用双面水准尺观测法，除各种限差有所区别外，观测方法大同小异。
在每一测站上，首先安置仪器，如超限，则需移动前视尺或水准仪，以满足要求。
然后按下列顺序进行观测，并计入三（四）等水准测量手簿中（表2）。
（1） 读取 视尺 面读数：下丝（1），上丝（2），中丝（3）。
（2） 读取 视尺 面读数：中丝（4），下丝（5），上丝（6）。
（3） 读取 视尺 面读数：中丝（7）。
（4） 读取 视尺 面读数：中丝（8）。
测得上述8个数据后，随即进行计算，如果符合规定要求，可以迁站继续施测；否则应重新观测，直至所测数据符合规定要求后，才能迁到下一站。
二、测站计算与校核测站上的计算有下面几项（表2）。
1.视距部分(9)= [(1)－(2)] × 100 （式中“100”为视距乘常数，下同）(10)= [(5)－(6)] × 100(11)= (9)－(10) （绝对值不应超过2m）(12)= 本站的(11)＋前站的(12)（绝对值不应超过5m）2.高差部分(13) = K1＋(3)-(8)（绝对值不应超过2mm）(14) = K2＋(4)-(7)（绝对值不应超过2mm）上两式中的K1和K2分别为两水准尺的黑、红面的起点读书差，亦称尺常数或起点差。
表2观测所用双面（黑、红面）水准尺的尺常数为：K1=4.787m、K2=4.687m。
尺常数的作用是检核黑、红面观测读数是否正确。
(16)= (3)－(4)(17)= (8)－(7)(15)=(16)-[(17)±0.100] = (13)－(14)（绝对值不应超过3mm）由于两水准尺的红面起始读数相差0.100m，即4.787m与4.687m之差，因此，红面测得的实际高差应为(17)±0.100。
三四等水准观测手簿及计算(例)
三（四）等水准观测记录手簿
项目名称： 观测时间： 下丝 测点 测站 上丝 编号 编号 后尺距离 视距差d 1587 1788 D001 1 20.1 0.4 1422 1611 2 18.9 -1.9 1482 1680 3 19.8 2.6 950 1132 4 18.2 0.2 913 1156 5 24.3 4.2 874 1072 6 19.8 -0.1 后尺 0 0 0 0 0 0 0 0 观测者： 测段编号： 下丝 前尺 方向 上丝 及 前尺距离 尺号 ∑d 831 后 1028 前 19.7 后-前 0.4 882 后 1090 前 20.8 后-前 -1.5 978 后 1150 前 17.2 后-前 1.1 1490 后 1670 前 18 后-前 1.3 1514 后 1715 前 20.1 后-前 5.5 1584 后 1783 前 19.9 后-前 5.4 后 前 0 后-前 5.4 后 前 0 后-前 5.4 后 前 0 后-前 5.4 后 前 0 后-前 5.4 记录者： 仪器： 天气： 标尺读数 K+黑-红 黑面 1688 929 759 1518 991 527 1588 1061 527 1040 1580 -540 1057 1616 -559 973 1683 -710 红面 6472 5616 856 6203 5778 425 6372 5750 622 5730 6369 -639 5843 6301 -458 5660 6470 -810 3 0 3 2 0 2 3 -2 5 -3 -2 -1 1 2 -1 0 0 0 4787 4687 100 4687 4787 -100 4787 4687 100 4687 4787 -100 757.5
三四等水准测量记录手簿.doc
仪器记录表检查验收表过程检查意见：（签名或盖章）年月日最终检查意见（签名或盖章）年月日验收意见：（签名或盖章）年月日重要问题记载表水准观测说明与规范(一)观测方法1. 三等水准测量采用中丝读数法进行往返测。
当使用有光学测微器的水准仪和线条式因瓦水准标尺观测时，也可进行单程双转点观测。
2. 四等水准测量采用中丝读数法进行单程观测。
支线必须往返测或单程双转点观测。
(二)设置测站要求三、四等水准测量采用尺台作转点尺承。
观测应在标尺分划线成像清晰稳定时进行，若成像欠佳，应酌情缩短视线长度。
测站的视线长度、视线高度等按表1规定执行。
(三)测站观测程序和方法1、三等水准测量每测站照准标尺分划顺序为：1）后视标尺黑面（基本分划）；2）前视标尺黑面（基本分划）；3）前视标尺红面（辅助分划）；4）后视标尺红面（辅助分划）。
2、四等水准测量每测站照准标尺分划顺序为：1）后视标尺黑面（基本分划）；2）后视标尺红面（辅助分划）；3）前视标尺黑面（基本分划）；4）前视标尺红面（辅助分划）。
3、一测站的操作程序：1）首先整置仪器竖轴至垂直位置（望远镜绕竖轴旋转时，水准气泡两端分离不大于1cm）；2）远镜对准后视尺黑面，用倾斜螺旋导水准气泡准确居中，按视距丝和中丝精确读定标尺读数（四等观测可不读上、下丝读数，直接读距离）；3）照准前视尺黑面，按2）款操作；4）照准前视尺红面，按2）款操作，此时只读中丝读数；5）照准后视尺红面，按4）款操作。
使用单排分划的因瓦标尺观测时，对单排分划进行两次照准读数，代替基辅分划读数。
4、自动安平水准仪的操作程序与气泡式水准仪相同。
每测站观测前，首先将概略整平水准气泡导至中央，然后按规定顺序照准标尺进行读数。
转镜水准仪的操作程序，应按规定顺序照准标尺，而将黑面和红面分划的观测分别在两个镜位（或摆位）进行。
5、三、四等水准测量，采用单程双转点法观测时，在每一转点处，安置左右相距0.5m的两个尺台，相应于左右两条水准路线。

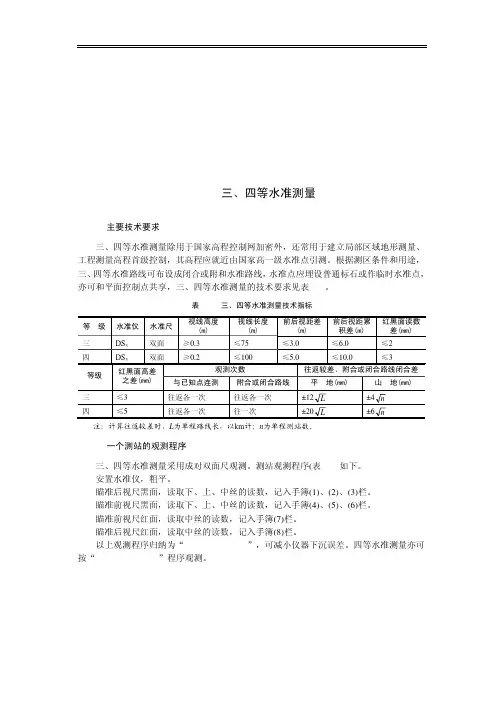

三四等水准测量
三、四等水准测量主要技术要求三、四等水准测量除用于国家高程控制网加密外，还常用于建立局部区域地形测量、工程测量高程首级控制，其高程应就近由国家高一级水准点引测。
根据测区条件和用途，三、四等水准路线可布设成闭合或附和水准路线，水准点应埋设普通标石或作临时水准点，亦可和平面控制点共享，三、四等水准测量的技术要求见表。
表三、四等水准测量技术指标注：计算往返较差时，L 为单程路线长，以km 计；n 为单程测站数。
一个测站的观测程序三、四等水准测量采用成对双面尺观测。
测站观测程序(表如下。
安置水准仪，粗平。
瞄准后视尺黑面，读取下、上、中丝的读数，记入手簿(1)、(2)、(3)栏。
瞄准前视尺黑面，读取下、上、中丝的读数，记入手簿(4)、(5)、(6)栏。
瞄准前视尺红面，读取中丝的读数，记入手簿(7)栏。
瞄准后视尺红面，读取中丝的读数，记入手簿(8)栏。
以上观测程序归纳为“”，可减小仪器下沉误差。
四等水准测量亦可按“”程序观测。
后，前，前，后112)上述观测完成后，应立即进行测站计算与检核，的限差要求后，方可迁站。
测站计算与检核1. 视距计算与检核后视距d 后：(9)=[(1)－(2)]×100 前视距d 前：(10)=[(4)－(5)] ×100前后视距差Δd ：(11)=(9)－(10) 前后视距累计差Σ Δd ：(12) =上站(12)+本站(11) 以上计算的d 后、d 前、Δd 、ΣΔd 的规定，以满足中间法的要求。
因此，每站安置仪器时，尽可能使Σd 后=Σd 前。
2. 读数检核设后、前视尺的红、黑面零点常数分别为K 1(如4.787)、K 2(如4.687)，同一尺的黑、红面读数差为：前视尺 (13)=(6)+K 2－(7) 后视尺 (14)=(3)+K 1－(8)(13)、(14)之值均应满足表2-3的要求，即三等水准不大于2mm ，四等水准不大于3mm 。
否则应重新观测。
四等水准测量记录手簿
尺号
水准尺读数
K+黑-红
高差
中数
后尺上丝
前尺上丝
后距
前距
黑面
红面
后前距差d
累积差∑d
后
K1=
前
后-前
后
前
后-前
后
前
后-前
后
前
后-前
后
前
后-前
后
前
后-前
后
前
后-前
后
前
后-前
后
前
后-前
后
前
后-前
测站编号
点
号
后尺下丝
前尺下+黑-红
高差
中数
后尺上丝
前尺上丝
后距
前距
黑面
红面
后前距差d
累积差∑d
后
K1=
K2=
前
后-前
后
前
后-前
后
前
后-前
后
前
后-前
后
前
后-前
后
前
后-前
后
前
后-前
后
前
后-前
后
前
后-前
误
差
计
算
水平角观测记录手簿（测回法）
日期天气仪器观测者记录者检查者
测站
竖盘位置
目标
水平度盘读数
°′″
半测回角值
°′″
一测回角值
°′″
备注
四等水准测量记录手簿
日期仪器组别组长
观测者记录者计算者
测站编号
后尺上丝
前尺上丝
方向及
尺号
水准尺读数
K+黑-红
水准测量作业指导书(水准仪)
水准测量作业指导书一、水准测量原理水准测量是用水准仪和水准尺测定地面上两点间高差的方法。
在地面两点间安置水准仪，观测竖立在两点上的水准标尺，按尺上读数推算两点间的高差。
通常由水准原点或任一已知高程点出发，沿选定的水准路线逐站测定各点的高程。
由于不同高程的水准面不平行，沿不同路线测得的两点间高差将有差异，所以在整理国家水准测量成果时，须按所采用的正常高系统加以必要的改正，以求得正确的高程。
二、水准测量外业工作（一）水准点及水准测量路线形式为了统一全国的高程系统和满足各种测量的需要，测绘部门在全国各地埋设并测定了很多高程点，这些点称为水准点(BenchMark)，简记为BM。
水准测量通常是从水准点引测其它点的高程。
水准点有永久性和临时性两种。
国家等级水准点一般用石料或钢筋混凝土制成，深埋到地面冻结线以下。
在标石的顶面设有用不锈钢或其它不易锈蚀材料制成的半球状标志。
有些水准点也可设置在稳定的墙脚上，称为墙上水准点。
建筑工地上的永久性水准点一般用混凝土或钢筋混凝土制成，临时性的水准点可用地面上突出的坚硬岩石或用大木桩打入地下，校顶钉以半球形铁钉。
埋设水准点后，应绘出水准点与附近固定建筑物或其它地物的关系图，在图上还要写明水准点的编号和高程，称为点之记，以便于日后寻找水准点位置之用。
水准点编号前通常加BM字样，作为水准点的代号。
水准测量路线形式主要有：闭合水准路线、附合水准路线和支水准路线。
（1）闭合水准路线从某一已知水准点BM1开始，沿各高程待定的水准点1、2、3、4进行水准测量，最后仍回到原水准点BM1，称为闭合水准路线。
（2）附合水准路线从某一已知水准点BM1出发，沿各高程待定的水准点1、2、3进行水准测量，最后附合到另一个已知高程的水准点BM2上，称为附合水准路线。
（3）支水准路线从某一已知水准点BM1出发，沿各高程待定的水准点1、2进行水准测量，其路线既不闭合又不附合，称为支水准路线。
（二）水准测量的实施1、当欲测的高程点距水准点较远或高差很大时，就需要连续多次安置仪器采用以测出两点的高差，一般采用后-前-前-后的方法进行测量，进行二等水准测量时，为测A、B点高差，在AB线路上增加1、2、3、4……等中间点，将AB高差分成若干个水准测站。
