电气设备防护等级
ip55防护等级标准
ip55防护等级标准
IP55防护等级标准是指一种对电气设备防护等级的评定标准，该标准主要用于评定电气设备的防尘和防水能力。
根据该标准，IP55防护等级的电气设备能够有效防止大于1mm的固体物质侵入设备内部，同时能够有效防止喷射水流的侵入。
IP55防护等级通常应用于户外环境下的电气设备，如照明设备、广告牌、监控设备等。
该标准的评定方法为IP5X/IPX5，其中IP5X表示防尘等级，X可以为任何数字；IPX5表示防水等级，X可以为任何数字。
因此，只有满足IP5X 和IPX5两个等级要求，才能被评定为IP55防护等级的电气设备。
- 1 -。
ip等级防护等级标准
"IP等级"指的是"防护等级"，通常用于描述电气设备、电子设备或防护设施的防护性能。
在国际上，防护等级通常由国际电工委员会（International Electrotechnical Commission，简称IEC）制定和管理。
以下是IP等级（Ingress Protection）的标准说明：IP等级通常由两个数字组成，分别表示对固体物体和液体的防护程度。
具体表达方式为"IPXY"，其中X表示防固体物体等级，Y表示防液体等级。
1. 防固体物体等级（X）：- 0：无防护。
- 1：对直径大于50mm的固体物体有防护。
- 2：对直径大于12.5mm的固体物体有防护。
- 3：对直径大于2.5mm的固体物体有防护。
- 4：对直径大于1.0mm的固体物体有防护。
- 5：对粉尘有限的侵入有防护。
- 6：完全防尘。
2. 防液体等级（Y）：- 0：无防护。
- 1：垂直滴水无害。
- 2：倾斜15°的方向滴水无害。
- 3：倾斜60°的方向滴水无害。
- 4：从任意方向的喷水无害。
- 5：喷水无害，但不得成为明显的喷射水流。
- 6：强大的水流喷射无害。
- 7：在特定条件下浸入水中，短时间内不会造成损害。
- 8：在特定条件下持续浸入水中，不会造成损害。
例如，IP65表示设备具有对固体物体的防护等级为6（完全防尘），对液体的防护等级为5（喷水无害，但不得成为明显的喷射水流）。
请注意，这里只是一个概要，具体的等级标准和测试条件需要参考IEC 60529 标准文档，以确保正确理解和应用。
电气设备外壳防护等级
电气设备外壳防护等级
参照国标GB 4208-84
电机和低压电器的防护包括两种防护，第一种防护是对固体异物进入内部以及对人体触及内部带电部分或运动部分的防护；第二种防护是对水进入内部的防护。
外壳防护等级按如下方法标志：
其中，第一位数字表示第一种防护形式等级；第二位数字表示第二种防护形式等级，仅考虑一种防护时，另一位数字用“X”代替。
前附加字母是电机产品的附加字母，W表示气候防护式电机、R表示管道通风式电机；后附加字母也是电机产品的附加字母、S表示在静止状态下进行第二种防护形式试验的电机、M 表示在运转状态下进行第二种防护形式试验的电机。
如不需特别说明，附加字母可以省略。
第一种防护分为7级，各级防护性能见表1。
第二种防护分为9级，各级防护性能见表2。
的试指插入时，不能通过护板。
②不包括泄水孔，泄水孔不应低于第②级的规定。
例如，IP54为防尘、防溅型电气设备，IP65为尘密、防喷水型电气设备。
室外配电箱防护等级要求
室外配电箱防护等级要求室外配电箱是用于分配和控制电能的重要设备，其防护等级要求是为了保证其正常运行和安全使用。
根据国家标准和相关规定，室外配电箱的防护等级主要包括以下几个方面。
一、防护等级的定义防护等级是指对电气设备的外壳和内部元件提供的保护能力的等级。
根据国际电工委员会（IEC）的标准，防护等级被分为不同的等级，用IP加上两位数字表示，其中第一位数字表示防护等级对固体物体的保护能力，第二位数字表示对液体物体的保护能力。
二、室外配电箱的防护等级要求1. 防尘等级室外配电箱的防尘等级一般要求为IP5X或更高。
IP5X表示对于直径为1mm的固体物体，不能进入设备的内部。
这是为了防止灰尘、沙尘等细小颗粒物进入配电箱，影响设备的正常运行。
同时，防尘等级也影响着配电箱的密封性能，以防止雨水等外界液体的进入。
2. 防水等级室外配电箱的防水等级一般要求为IPX3或更高。
IPX3表示设备在60度倾斜的情况下，受到射流水的冲击，其外壳内部不能受到有害影响。
这是为了防止雨水、洪水等液体进入配电箱，造成电器设备短路、漏电等安全事故。
3. 抗冲击等级室外配电箱的抗冲击等级一般要求为IK08或更高。
IK08表示设备能够抵抗碰撞能量为5J的冲击，保护内部元件不受到损坏。
这是为了防止人为因素或外界力量对配电箱的冲击造成设备损坏，确保其正常运行。
4. 抗腐蚀等级室外配电箱的抗腐蚀等级一般要求为C4或更高。
C4表示设备能够在高腐蚀性环境下正常运行，不受到腐蚀的影响。
这是为了防止配电箱在海边、化工厂等腐蚀性环境中长期暴露导致设备损坏和性能下降。
5. 防雷击等级室外配电箱的防雷击等级一般要求为III级或更高。
III级表示设备能够抵抗雷电冲击并保护内部元件不受到损坏。
这是为了防止雷电对配电箱和电气设备造成直接冲击和损坏，确保其正常运行和使用安全。
三、室外配电箱防护等级的重要性室外配电箱作为电气设备的重要组成部分，其防护等级的要求对于保证设备的正常运行和使用安全至关重要。

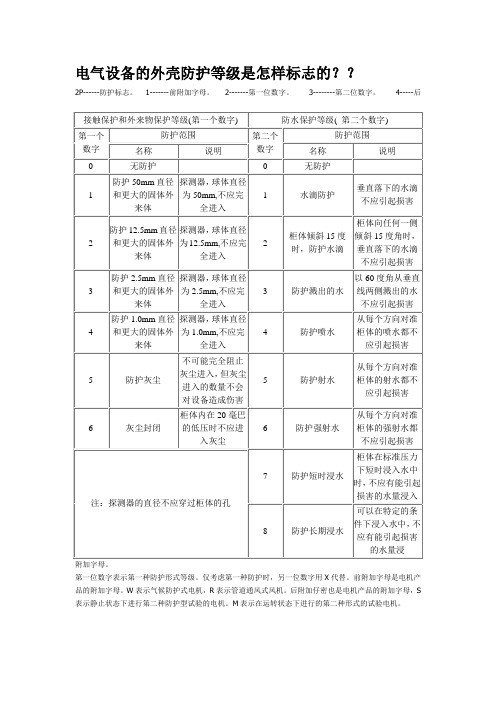

电气设备的外壳防护等级是怎样标志的
电气设备的外壳防护等级是怎样标志的？？2P------防护标志。
1-------前附加字母。
2-------第一位数字。
3--------第二位数字。
4-----后附加字母。
第一位数字表示第一种防护形式等级。
仅考虑第一种防护时，另一位数字用X代替。
前附加字母是电机产品的附加字母。
W表示气候防护式电机，R表示管道通风式风机。
后附加仔密也是电机产品的附加字母，S 表示静止状态下进行第二种防护型试验的电机。
M表示在运转状态下进行的第二种形式的试验电机。
低压电气设备IP防护等级IP防护等级IP（INTERNATIONAL PROTECTION）防护等级系统是由IEC（INTERNATIONAL ELECTROTECHNICAL COMMISSION）所起草。
将灯具依其防尘防湿气之特性加以分级。
这里所指的外物含工具，人的手指等均不可接触到灯具内之带电部分，以免触电。
IP防护等级是由两个数字所组成，第1个数字表示灯具离尘、防止外物侵入的等级，第2个数字表示灯具防湿气、防水侵入的密闭程度，娄字越大表示其防护等级越高，两个标示数字所表示的防护等级如表一及表二4 防止飞溅的水侵入防止各方向飞溅而来的水进入灯具造成损害。
5 防止喷射的水侵入防止来自各方向由喷嘴射出的水进入灯具造成损害。
6 防止大浪的侵入装设于甲板上的灯具，防止因大浪的侵袭而进入造成损坏。
7 防止浸水时水的侵入灯具浸在水中一定时间或水压在一定的标准以下能确保不因进水而造成损坏。
8 防止沉没时水的侵入灯具无限期的沉没在指定水压的状况下，能确保不因进水而造成损坏表一：第一个标示特性号码（数字）所指的防护程度标示数字防护等级定义0 没有防护对外界的人或物无特殊防护1 防止大于50mm的固体物体侵入防止人体（如手掌）因意外而接触到灯具内部的零件。
防止较大尺寸（直径大于50mm）的外物侵入。
2 防止大于12mm的固体物体侵入防止人的手指接触到灯具内部的零件防止中等尺寸（直径大12mm）的外物侵入。
电气三防标准
电气三防标准
电气三防标准是指电气设备在特殊环境下能够防止水、尘和腐蚀的能力的评定标准。
常见的电气三防标准有：
1. IP（Ingress Protection）标准：IP标准是一种国际上常用的评定电气设备防护等级的标准。
IP标准由两个数字组成，第一个数字表示设备对固体微粒的防护能力，第二个数字表示设备对液体的防护能力。
例如，IP65表示设备对尘土和水有很好的防护能力。
2. NEMA（National Electrical Manufacturers Association）标准：NEMA标准主要在美国使用，是评定电气设备在各种环境条件下的防护能力的标准。
NEMA标准根据设备对固体、液体和腐蚀物的防护能力进行分类，例如NEMA 4X标准表示设备对腐蚀物、水和尘土有很好的防护能力。
3. GB（国家标准）标准：国家标准是中国的电气三防标准，根据设备对尘土、水和腐蚀物的防护能力进行评定。
例如，GB 4208标准是评定低压电器外壳防护等级的标准，GB 4942标准是评定防爆电气设备的标准。
这些电气三防标准的目的是为了确保电气设备在特殊环境下的安全运行，提高设备的可靠性和耐用性。
在选择和购买电气设备时，可以参考这些标准来判断设备的防护等级，从而选择适合特定环境的设备。
外壳防护等级 国际标准
外壳防护等级国际标准
外壳防护等级是指电气设备对外部环境的防护能力，通常采用国际标准IEC 60529（GB/T 4208-2017）进行分类和命名。
该标准将外壳防护等级分为七个等级，分别为：
1.等级0：无防护（No protection）；
2.等级1：防止直径大于50mm的物体进入（Dust protected）；
3.等级2：防止直径大于12mm的物体进入（Protected against harmful ingress of water）；
4.等级3：防止水滴进入，垂直滴水（Spray protected）；
5.等级4：防止飞溅水进入（Splash protected）；
6.等级5：防止低压喷水进入（Water jets protected）；
7.等级6：防止高压喷水进入（Immersed in water）。
每个等级都有相应的测试要求和标准，以确保设备具有足够的防护能力。
在实际应用中，需要根据使用环境和设备的特点选择适合的防护等级。
户外电柜防护等级标准
户外电柜防护等级标准一、引言户外电柜是指用于安装、运行和维护电力设备的设施，广泛应用于城市建设、工业生产和交通运输等领域。
为了确保电柜的安全可靠运行，防护等级标准被广泛采用。
本文将对户外电柜防护等级标准进行深入研究，为提高电柜的安全性提供指导。
二、国内外防护等级标准对比分析1. 国内防护等级标准国内对于户外电柜的防护等级标准主要参考了国际电工委员会（IEC）的相关规范，并进行了本土化调整。
目前，我国采用的是GB/T 4942.1-2014《低压成套开关设备和控制设备第1部分：开关设备》中规定的相关要求。
GB/T 4942.1-2014中将低压成套开关设备和控制设备分为IP20至IP68共9个等级。
其中，IP20表示对固体物体直径大于12.5毫米无保护作用；IP68表示完全阻隔粉尘，并可在水下长时间浸泡。
2. 国际防护等级标准国际电工委员会（IEC）制定了IEC 60529标准，该标准对电气设备的防护等级进行了详细规定。
IEC 60529将防护等级分为IP00至IP69K共18个等级。
其中，IP00表示无任何保护；IP69K表示对高压高温喷射清洗具有保护作用。
国际上，各个国家和地区普遍采用了IEC 60529标准作为电气设备防护等级的参考依据。
然而，由于不同地区的气候和环境条件存在差异，各国和地区也会根据实际情况进行调整。
三、户外电柜防护等级标准的重要性户外电柜作为承载重要设备的设施，在各个行业中起着至关重要的作用。
而户外环境中存在着复杂多变的气候条件、尘埃、湿度和温度变化等因素，这些因素对于电柜正常运行产生了不可忽视的影响。
采用适当的防护等级标准可以有效保障户外电柜运行安全。
首先，防护等级标准能够帮助设计人员选择合适的电柜防护等级，以满足不同环境条件下的要求。
其次，防护等级标准能够为电柜制造商提供明确的要求，确保产品质量和性能。
最后，防护等级标准还能为电柜运维人员提供指导，保障设备的正常维护和运行。
ip40防护等级标准
ip40防护等级标准
IP40是一种防护等级标准，用于描述电气设备的防护能力。
IP 代表Ingress Protection（进入保护），数字40则表示了该设备的具体防护等级。
在IP40标准中，第一个数字4代表了设备的防尘等级，表明
该设备能够有效地阻止直径超过1mm的固体物体进入设备内部，但并不能完全防止非常小的固体物质的进入。
第二个数字0表示设备在防护液体侵入方面没有任何防护能力，即该设备对于液体的防护能力为零。
综上所述，IP40标准表示该设备具有一定的防尘能力，但对
于液体的防护能力为零。
因此，对于一些需要防护液体侵入的应用场景，IP40等级的设备可能不适用。
防爆类型,防护等级,防腐等级,绝缘等级,爆炸性气体以及气体分级,电气设备最高表面温度的规定
1,GB3836-2000体系中的电气设备保护方法五、环境用电气设备防爆标志举例：DIP A20 TA170℃(或TA,T3) IP54 DIP B21 TB200℃(或TB,T3) IP65防护等级防护等级设备最高表面温度设备最高表面温度A型20区 B型21区六、可燃性粉尘环境用电气设备2,IP防护等级IP（INGRESS PROTECTION）防护等级系统是由IEC（INTERNATIONAL ELECTROTECHNICAL COMMISSION）所起草。
将电器依其防尘防湿气之特性加以分级。
这里所指的外物含工具，人的手指等均不可接触到电器内之带电部分，以免触电。
IP防护等级是由两个数字所组成，第1个数字表示灯具离尘、防止外物侵入的等级，第2个数字表示灯具防湿气、防水侵入的密闭程度，数字越大表示其防护等级越高。
目录两个标示数字所表示的防护等级如表一及表二所示：表一：表二：第二个标示特性号码（数字）所指的防护程度附加字母：防止接近危险部件A 手背B 手指C 工具D 金属线补充字母：专门补充的信息H 高压设备M 做防水试验时试样运行S 做防水试验时试样静止W 气候条件- 防水试验1、范围防水试验包括第二位特征数字为1至8,即防护等级代码为IPX1至IPX8。
2、各种等级的防水试验内容（1）IPX1方法名称：垂直滴水试验试验设备：滴水试验装置及其试验方法见2.11试样放置：按试样正常工作位置摆放在以1r/min的旋转样品台上，样品顶部至滴水口的距离不大于200mm试验条件：滴水量为1 0.5 mm/min；试验持续时间：10 min；（2）IPX2方法名称：倾斜15°滴水试验试验设备：滴水试验装置及其试验方法见2.11试样放置：使试样的一个面与垂线成15°角，样品顶部至滴水口的距离不大于200mm。
每试完一个面后，换另一个．．．．．面，共四次。
试验条件：滴水量为3 0.5 mm/min；试验持续时间：4×2.5 min（共10 min）；（3）IPX3方法名称：淋水试验试验方法：a.摆管式淋水试验试验设备：摆管式淋水溅水试验装置(装置图形及其试验方法见本书2.14)试样放置：选择适当半径的摆管，使样品台面高度处于摆管直径位置上，将试样放在样台上，使其顶部到样品喷水口的距离不大于200mm，样品台不旋转。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
精品
welcome
防护等级
防尘等级(第一个X表示)
0：没有保护
1：防止大的固体侵入
2：防止中等大小的固体侵入
3：防止小固体进入侵入
4：防止物体大于1mm的固体进入
5：防止有害的粉尘堆积
6：完全防止粉尘进入
防水等级(第二个X表示)
0：没有保护
1：水滴滴入到外壳无影响
2：当外壳倾斜到15度时，水滴滴入到外壳无影响
3：水或雨水从60度角落到外壳上无影响
4：液体由任何方向泼到外壳没有伤害影响
5：用水冲洗无任何伤害
6：可用于船舱内的环境
7：可于短时间内耐浸水（1m）
8：于一定压力下长时间浸水
精品
welcome
防爆电气设备的类别，级别与温度组别(zhuantie )
1.1 爆炸性气体环境危险区域的划分
不同的国家和地区，按各自的标准划分爆炸危险区域。我国根据爆炸性气体混合
物出现的频繁程度和持续时间，将爆炸性气体环境分为O区、1区和2区。（与
IEC国际电工委员会一致）
0区：连续出现或长期出现爆炸性气体混合物的环境。
1区：在正常运行时可能出现爆炸性气体混合物的环境。
2区：在正常运行时不可能出现爆炸性气体混合物的环境或即使出现也仅是短
时存在的爆炸性气体混合物的环境。
0区一般只存在于密封的容器，贮罐等内部气体空间，在实际设计过程中1区
也很少存在，大多数情况属于2区。
1.2 防爆电器设备分为二类：
Ⅰ类 煤矿井下用电气设备
Ⅱ类 除矿井以外的场合使用的电气设备
1.3 Ⅱ类电气设备，按其适用于爆炸性气体混合物最大试验安全间隙或最小点燃
电流比，分为ⅡA，ⅡB，ⅡC 三类；并按其最高表面温度分为T1-T6六组。
1.4 爆炸性气体混合物按引燃温度分组，见表1。
1.5 爆炸性气体混合物，按其最大试验安全间隙（MESG）或最小点燃电流比
（MICR）分级，见表2
表1组别 引燃温度t(℃)
T1 450
welcome
T3 200
类别
最大试验安全间隙（MESG）（mm）
最小点燃电流比
ⅡA ≥0.9>0.8
ⅡB 0.5
性质：在规定试验条件下，气体、蒸气爆炸性混合物的最小点燃电流与甲烷爆炸
性混合物的最小点燃电流之比。中国规定气体、蒸气危险物质按最小点燃电流比
分为ⅡA级，ⅡB级和ⅡC级。最小点燃电流比≤1.0，>0.8的为ⅡA级；≤
0.8，>0.45的为ⅡB级；≤0.45的为ⅡC级。
例如，乙烷、乙烯、乙炔分别为ⅡA级，ⅡB级，ⅡC级危险物质。
精品
welcome
爆炸特性
名称 燃点（°C） 温度等级 爆炸等级组号 名称 燃点（°C）
温度等级 爆炸等级
组号
丙酮 540 T1 IIA 乙炔 305 T2 IIC
醋酸酐 330 T2 IIA 苯 555 T1 IIA
丁烷 365 T2 IIA n-丁醇 340 T2 IIA
苯氯酸 590 T1 IIA 乙醇 425 T2 IIA
乙醋酸 460 T1 IIA 甲醇 455 T1 IIA
硝基苯 430 T1 IIA n-戊烷 285 T3 IIA
丙烷 470 T1 IIA 甲苯 535 T1 IIA
氢气 560 T1 IIC 硫化氢 270 T3 IIB
二硫化碳 102 T5 IIC
