通信机房空调送风系统设计学习笔记

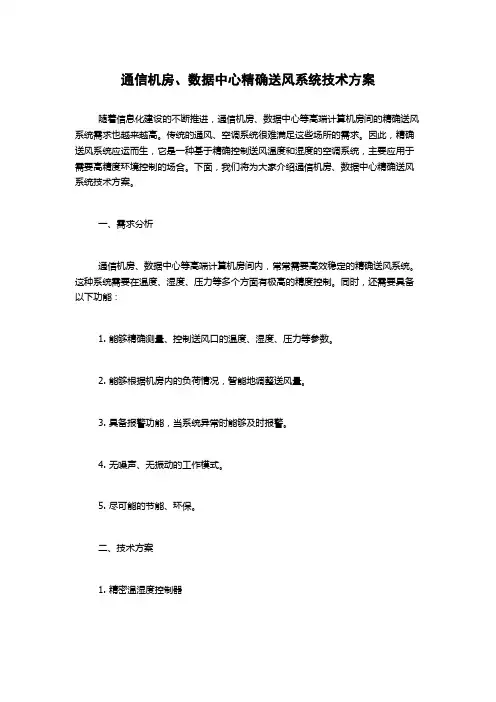

通信机房、数据中心精确送风系统技术方案
通信机房、数据中心精确送风系统技术方案随着信息化建设的不断推进，通信机房、数据中心等高端计算机房间的精确送风系统需求也越来越高。
传统的通风、空调系统很难满足这些场所的需求。
因此，精确送风系统应运而生，它是一种基于精确控制送风温度和湿度的空调系统，主要应用于需要高精度环境控制的场合。
下面，我们将为大家介绍通信机房、数据中心精确送风系统技术方案。
一、需求分析通信机房、数据中心等高端计算机房间内，常常需要高效稳定的精确送风系统。
这种系统需要在温度、湿度、压力等多个方面有极高的精度控制。
同时，还需要具备以下功能：1. 能够精确测量、控制送风口的温度、湿度、压力等参数。
2. 能够根据机房内的负荷情况，智能地调整送风量。
3. 具备报警功能，当系统异常时能够及时报警。
4. 无噪声、无振动的工作模式。
5. 尽可能的节能、环保。
二、技术方案1. 精密温湿度控制器精密温湿度控制器是控制系统的核心部件。
它采用微处理器控制，能够进行高精度测量、控制。
精密温湿度控制器配有温湿度传感器、二次阀门、电动执行器等部分。
通过二次阀门和电动执行器的精确控制，调整送风口的湿度、温度，以达到精密控制的目的。
2. 调节型送风口调节型送风口是系统的另一个关键组成部分。
它采用步进电机驱动，能够实现对送风量的精确控制。
在系统中，多个送风口通过运行调节型送风口来实现送风。
调节型送风口可以通过软件进行远程控制，也可以自动运行。
调节型送风口的特点是响应速度快、控制精度高，能够确保良好的室内空调效果。
3. 高精度传感器在系统中，多种传感器需要同时使用。
例如，温湿度传感器、压力传感器、氧气传感器等等，其主要作用是测量、反馈、控制各种精度参数。
这些参数经过传感器反馈至控制系统，由系统进行控制。
4. 空气净化器高精度空气净化器是保证室内环境质量的关键部件。
数据中心之所以能够健康稳定地运行，很大程度上得益于空气净化器的使用。
在系统中，空气净化器通过吸除室内颗粒、污染物、臭味等物质，让送风口送出的空气更加纯净、健康。
空调系统学习要点(自编)
一、空调系统的分类1、按空调设备的设置情况分类：（1)集中式空调系统：集中式空调系统是将各种空气处理设备和风机都集中设置在一个专用的机房里，对空气进行集中处理，然后由送风系统将处理好的空气送至各个空调房间中去。
（2）半集中式空调系统：除有集中的空气处理室外，在各空调房间内还设有二次处理设备，对来自集中处理室的空气进一步补充处理。
（3）全分散式空调系统：把空气处理设备、风机、自动控制系统及冷、热源等统统组装在一起的空调机组，直接放在空调房间内就地处理空气的一种局部空调方式。
2、按负担室内负荷所用的介质种类分类：（1）全空气系统：空调房间内的热、湿负荷全部由经过处理的空气来承担的空调系统。
（2）全水系统：空调房间内热、湿负荷全靠水作为冷热介质来承担的空调系统。
如风机盘管。
（3）空气—水系统：空调房间的热、湿负荷由经过处理的空气和水共同承担的空调系统。
如风机盘管加新风系统。
（4）制冷剂直接蒸发系统：这是一种制冷系统的蒸发器直接放在室内来吸收房间热、湿负荷的空调系统。
如VRV。
3、按服务对象不同分类：舒适性空调和工艺性空调。
舒适性空调通常应用于家庭或公共场所；工艺性空调通常应用于工厂，实验室等对空气有特殊要求的场合。
二、1.全空气系统是指室内负荷全部由经过处理的空气来负担的空调系统.此种系统所需空气量多,因而风道断面尺寸较大.集中式空调系统一般属于此类系统。
全空气系统一般用于高大空间,如体育馆影剧院大剧院之类的。
2.空调房间内的室内热湿负荷全部由经过处理的水来承担的空调系统（主要以风机盘管为主）,称为全水系统。
全空气系统的空气处理是在中央空调的集体处处理3. 空气—水系统依靠空气和风机盘管中的冷热水两个冷热媒消除室内冷热负荷。
空气—水系统一般用于宾馆酒楼写字楼等小空间又需新风的场所。
三、1.从室外吸入的新风经新风柜过滤、降温、除湿至室内空气状态焓值并经风机加压送至各室内风机盘管的送风管，与经风机盘管加压、冷却、除湿后的回风混合，最后由散流器（带人字闸）或双层百叶风口送入室内。
机房新风系统设计方案(五)
机房新风系统设计方案实施背景：随着信息技术的发展和应用的广泛，机房作为存放和运行计算机设备的场所，承担着重要的任务。
然而，由于机房内设备密集、运行热量大，导致温度过高，空气质量下降，进而影响设备的稳定运行和寿命。
因此，机房新风系统的设计成为必要的解决方案。
工作原理：机房新风系统的工作原理是通过引入新鲜空气，将室内的热量、湿度和有害物质排出，从而实现机房内空气的循环更新。
具体而言，该系统通过风机将新鲜空气从室外引入机房，经过初级过滤器过滤后，进入空气处理设备进行加热、加湿或降温、除湿处理，然后通过送风管道将处理后的空气送入机房。
同时，机房内的废气通过排风管道排出机房，经过高效过滤器净化后排入室外。
实施计划步骤：1.需求分析：根据机房的实际情况和空气质量要求，确定新风系统的设计参数和技术指标。
2.系统设计：设计新风系统的整体方案，包括系统布局、设备选型、管道布置等。
3.设备采购：根据设计方案，选购适合的新风系统设备，并进行安装调试。
4.系统安装：根据设计方案和设备要求，进行新风系统的安装，括风机、过滤器、空气处理设备等的安装。
5.系统调试：对新风系统进行调试，确保其正常运行和达到设计要求。
6.运行维护：定期对新风系统进行维护和保养，保证系统的长期稳定运行。
适用范围：机房新风系统适用于各类机房，包括数据中心、服务器机房、通信机房等。
特别是在设备密集、热量大、空气质量要求较高的环境下，机房新风系统能够有效改善机房内的空气质量，保障设备的正常运行。
创新要点：1.采用高效过滤器：新风系统中使用高效过滤器，能够有效过滤空气中的颗粒物和有害物质，提高空气质量。
2.空气处理设备的优化设计：通过对空气处理设备的优化设计，能够实现对空气的加热、加湿或降温、除湿等处理，进一步提高空气质量。
3.智能控制系统的应用：通过智能控制系统，能够实现对新风系统的自动控制和调节，提高系统的运行效率和能耗控制。
预期效果：1.改善空气质量：新风系统能够有效去除机房内的有害物质和颗粒物，提供清新的空气，改善室内环境。
空气调节知识：通讯机房中央空调系统的设计规定.doc
空气调节知识：通讯机房中央空调系统的设计规定1．负荷计算确定设内外设计参数后，计算出大楼的围护结构传热负荷，人员，灯光发热负荷，新风负荷，通讯设备发热负荷，最后一项是区别于普通中央空调的重要特征，也是通讯机房空调系统设计好坏的关键，但往往在设计阶段甚至实施阶段通讯设备一直很难确定，其发热量很难精确计算，而且设备发热量与设备类型，型号，机房布置都有很大关系，通常在发达国家，通讯机房设备布置密度相当大，设备发热量常按450～650W平方估算，在我国一般按160～220W平方估算已经足够，当然，也有少数集中了大发热量设备的机房其发热指标可达400～450W平方。
2．冷冻机选型由于通讯设备的常年稳定发热，在南方地区一般要全年供冷，但在冬季时冷负荷较低，惠州电信大楼冬季的实际运行用冷指标约为40～50W/m2，珠海新香洲电信枢纽大楼冬季实际运行用冷指标约为35～50W/m？，在极端冷的天气下供冷指标更低，因此冷冻机选型时一定要考虑冬季低负荷运行的情况，宜采用大小搭配的方式，比如多台机组搭配一台小型的无级调节的螺杆式冷水机组，可使冷冻机提供宽广的冷量范围，适应通讯设备机房全年空调要求。
3．温湿度控制如采用恒温恒湿机组，机内自动化程度高，只要按要求接上水，电即能满足要求。
当采用空气处理机组时，要配相应的自动控制系统，温度控制可通过比例积分温度控制器控制电动两通阀的开度控制水流量从而控制回风温度稳定在设定值，并满足一定的精度要求，相对湿度可以通过控制器对电加热器和加湿器的控制从而控制回风湿度稳定在设定值，但实际上，由于通讯机房大多是无人值守，无室内发湿源，新风量较小，因此室内相对湿度受环境湿度影响很小，珠海地区现用的恒温恒湿机组实际加湿时间非常少，有的机组加湿功能常年关闭或由于坏了干脆拆除了。
实际上，如能对新风含湿量进行控制，空调机组内无须设电加热器，加湿器及其控制器就可达到控制室内相对湿度的目的，我们在珠海信息大厦通讯机房的设计中采用了这种方法，避免了大面积采用恒温恒湿机组，为业主节省了大量的建设资金。
通信机房空调设计交流
机房空调制冷量计算
• • • • • • 1.估算法： 设备用电负荷的80～90％ 以交换设备为主的机房300～600W/m2 以服务器等计算机设备为主的机房500～1000W/m2 1.计算法： 计算公式：Q=Q1+Q2。(Q：机房总热负荷；Q1：机房维 护结构、照明、人员、新风热负荷；Q2：设备散热。 Q1值的计算： 数据专用（IDC）机房应设在全密封、无窗户的建筑环境 中，围护系统产生热量可以按照机房面积大小计算，国家 相关标准规定为33kcal/h•m2(38.4W/m2) 数据机房内照明灯具散热可以按机房面积大小计算，国家 相关标准规定为16kcal/h•m2(18.6W/m2) 上述合计57W/m2，再考虑人员等热负荷，Q1一般按6090W/m2考虑。
IDC 机房分级（引自中国电信IDC 产品规范）
• 根据IDC 机房的软硬件设施和人员配置情况，以及由此产生的服务水 平差异，中国电信IDC产品为AA、A、B、C级，每个级别的产品可以 是一处独立的机房，也可以是机房的一部分。 • 各级IDC 产品的特点和目标客户群如下： • ⑴ AA级IDC产品代表中国电信IDC业务的最高水平，通过国际IDC标 准认证、价格及服务体系与国外接轨是该级别的最大特点，主要为国 际化企业服务，同时可作为对数据安全有严格要求的政府部门、金融 企业的灾备中心（龙江5层华泰证券灾备中心机房）。 • ⑵ A级IDC产品主要面向政府机关和增值业务运营商，优质优价，提 供高质量的服务、优先保证的资源条件是本级别的主要特点（龙江4 层盛大网络机房）。 • ⑶ B 级主要面向中小企业，提供较好的服务、可接受的价格是本级别 的主要特点（游府西街4层西）。 • ⑷ C级是中国电信IDC业务的入门级产品，主要面向散户和批发商 （苜蓿园4层IDC机房）。
通信机房空调的送风与节能问题
ES550048
ES550048
ES550048
ES550048
ES550048
ES550048
3
198
4
198
5
198
7
198
10
198
12
198
66 49.5
66.00%
18.8
49.50%
19.3
39.6
39.60%
19.9
28.3
28.30%
21.3
19.8
❖ （3）高架地板下各种电缆部分阻挡 了气流流通通道时：
❖ A：尽可能的将电缆束摊平，减少阻 挡通道的瓶颈；
❖ B：调整空调出风口风压，增大风 压和风量；
❖ C：适当减少为被电缆阻挡地区地 板出风口数量，增加被电缆阻挡 地区地板出风口数量；
❖ D：在地板下安转接力风机，增加 送风压力。
二、高发热设备气流走向分析
专用空调显热比为0.95 压缩机能效比3.3 普通空调显热比为0.65 压缩机能效比2.9
以CM20A专用空调为例: 总冷量19.1KW则显冷量18.2KW; 普通空调要产生18.2KW的显冷量
则:18.2KW/0.65=28KW
两种空调的年耗电计算:
❖ 专用空调: (19.1/3.3)*24*365=50702KWH
❖ 每台三万多大卡空调有二台冷凝器，每个 冷凝器有三个风扇，共有六个喷头。每台 喷头耗水量为2L/H,则3×2L/H=6 L/H，每 1M3的水1000L÷（2×6L/H）=88.3小时。 我们保守估计每台空调冷凝器工作压力超 过14kg的时候每天为18小时。则一立方 1000L可在该空调中使用88.3小时÷18小时 =4.63天。
通信机房空调送风方式分析
（3）加强对工作人员的管理。
供水系统中阀门的部分故障是由于工作人员使用不当引起的。
针对这种情况，加强对工作人员的管理，包括阀门安装、阀门使用以及后期对阀门的维护工作，加强对工作人员的岗前培训和定期考核，降低因为工作失误出现的故障。
加强对供水系统的管理，可以使供水系统运行的更加稳定，阀门故障也会减少。
4结束语从供水系统运行过程中阀门故障原因以及故障类型，看出阀门故障容易出现，一旦出现，就会产生不良的后果。
相关部门需要根据故障原因并分析故障类型解决故障，通过定期巡查和对阀门的日常养护延长阀门的使用寿命，实现阀门功能的最大化，维护供水系统的运行情况，保证我国供水安全。
参考文献［1］邵宏，曹徐齐，阮辰旼.面向保障未来稳定的供水能力———供水服务的经验与挑战：东京都供水历史和现状［J］.净水技术，2018（12）：5-10.［2］薛峰.城镇供水管网漏损控制及分区计量管理［J］.节能，2018，37（12）：102-104.［3］曾祥，胡铁松，王敬，王欣，汪琴.并联供水水库联合调度规则最优性条件研究Ⅰ：理论分析［J］.水利学报，2018（12）：1-8.［4］赵晓鹏.加快供水管网改造与优化措施探讨［J］.科学技术创新，2018（34）：132-133.［5］张福明，李威，王艳苹，许文丽.采用PLC控制的恒压供水系统设计的研究［J］.农村经济与科技，2018，29（22）：287，289.［6］张健.城市供水干线阀门故障分析及预防措施［J］.酒钢科技，2017（3）：76-80.［7］陈晓晶.关于供水管网中阀门使用问题的研讨［J］.科技创新与应用，2017（10）：195.［8］张富渊，黄永深.阀门的常见故障及维修策略探析［J］.科技创新与应用，2015（23）：142.〔编辑毕来金〕通信机房空调送风方式分析高赛英(宝钢工程技术集团有限公司,上海201900)摘要：分析研究通信机房空调上送风与下送风方式的利弊,根据实际情况及发展需求提出优化措施。
通信机房空调气流组织合理化研究
空调成为机房中的主要用电设备；而且机房业务发展快，设备种类多，设备功耗大，冷热布局不合理，导致通信机房中的空调冷量不能满足通信设备工作的恒温恒湿环境条件。因此，如何降低空调电费的开支，是通信企业迫切需要研究的重要课题。对于通信机房这类几乎全年都需要向外排热的特殊场所，全年运行空调能耗很大，目前国内存在以下几种节能节支手段：变频技术；机房空调机组自适应控制技术；新风冷却技术；合理的空调气流组织形式等。在设计时采用正确、合理的空调气流组织形式可以有效减少空调的运行时间，在节约空调用电的同时延长空调的使用寿命，提高能源利用率，保护环境，减轻国家能源的供需压力。
wwwqikanchinanet二机房内气流组织合理化通过机房模拟得出下送风和上送风机架在不同竖直面上的温度场和速度场可以看出下送风时从地板送出的冷气流在机架的左侧形成了一个冷通道冷气流先分别与各层设备换热之后流入右边的热通道最后由机架上部的出风口流入机房
通信机房空调气流组织合理化研究
摘要：随着我国通信事业及信息产业的发展，各种数据业务大量涌现。机房能耗已成为通信产业及信息产业重要的运行成本。通过对通信机房某空调上送风和机架下送风机房建立CFD计算模型，利用Fluent模拟得出两种空调气流组织形式下机房内环境情况，得出机架下送风的气流组织方式能更有效地降低数据设备的温度；该下送风机架内部在现有设备布置方式下距机架出风口距离近的部位具有更佳的换热效果，因而通信机房在层高满足的条件下应优先合理。
三、机柜内气流组织合理化
为了使机柜内部安装的设备产生的热量能及时散发到周围的环境中，一方面要求机房大环境有良好的气流组织和适宜的环境参数，另外一方面要求通信机柜具备良好的散热工艺与合理的气流组织形式。通信机柜的结构形式应充分考虑散热工艺的要求，否则会造成热量在机柜内部堆积而无法及时散发到周围的环境中去，从而影响通信设备的正常运行，严重时会造成通信设备故障率明显增加。机架下送风时机架内部温度场和流场矢量CFD模拟结果，可以看出在机架上部距离热通道出口处垂直距离小的数据发热设备较下部设备具有更低的温度，说明了上部的换热效果优于下部，主要是因为出口处形成的抽吸作用增强了换热。因而在机架内部设备的布置时对于下送风的该类型机架可以考虑将发热量较大的设备优先放置在距机架出风口垂直距离近的层板上。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
通信机房空调送风系统学习笔记
●新风作为机房空调调节设计的重要内容。
新风维持机房内的正压，同时稀释室内不断产生的空气污染物，防止控制品质变化。
同时，利用回风、减少新风是节能的需要，特别在夏季温差大的情况下，混入的回风越多，使用的新风量越少，就越节能。
但无限制减少新风，又会影响室内空气品质。
因此为了解决节能和舒适度的矛盾，就要规定新风量供应的标准。
机房新风设计标准，空调新风系统的新风量依据规范应取以下三项中的最大值：一是保证工作人员每人40米3/小时；其二，室内总风量的5~10%；其三，维持室内正压所需风量，即主机房对室外9.8Pa，其他房间相对室外4.9Pa。
而实际情况下多是采取经验值的计算方法：按照室内容积的循环次数来计算新风量。
根据不同机房环境，2~4次/H的新风量系数能较好的满足人方面的需求。
新风引进的做法通常有两种：一种是通过新风小室，对新风进行集中处理后再通过管道送到机房或者机房专用空调柜内。
这种传统方式费用高，占地大。
另一种是直接通过新风设备处理后送入空调柜内。
包括通过管道送风的工程类新风设备、柜式和窗式新风处理设备（处理风量2500m3/h以下），可以设置在室外或机房内，处理灵活，造价低，维护方便。
●风道送风系统包括静压箱、风管、散流器、轴流风机等等。
风
管采用铝板或不锈钢板制作。
风管保温材料应考虑非燃烧材料。
通常采用矩形风管，其宽高比宜小于6，最大不超过8，考虑气流衰减，风管选择为变截面方式。
潜热微小的环境导致需要大风量的空调系统。
为了保证数据中心内不同位置的IT设备都能处于适宜的温度和湿度工作条件下，数据中心内显热庞大。
就必需正确设计数据中心的送风和回风的气流组织。
下送风方式更易于调节风量、空调近端和远端的温度更接近。
数据中心常采用的送风方式主要有两种：风管上送风方式、架高电地板下送风方式。
采用架高地板下送风方式时，防静电地板下的空间可用作为一个静压箱（静压送风风库）。
冷空气从空调进入静压箱，通过带气流分布风口的活动地板将机房空调送出的冷风送入室内及发热设备的机柜内（即通过地板送风口送至机柜前部的冷通道）。
由于气流风口地板与一般活动地板可互换性，因此可自由调节机房内气流的分布。
这样无论通信设备安装在什么位置，都可以通过防静电活动地板的风口得到空调送的冷空气。
若机房采用了静电地板，静电地板与地面之间高度为300～350mm，且其空间内无阻隔物，可以形成送风通道并作为静压箱，那么可选择下送风、上回风方案如图所示。
机房中间的机架正面进风有两种空气，一种是前面一列机架背面排出的热空气，一种是空调通过风道送过来的冷空气，两种空气混合之后送入后一列机架。
机房设备应根据其发热量均匀分布，发热量大的设备尽可能分散安装，大功率设备应靠近空调摆放设备排放应与风管、气流方向平行，不得阻碍气流的循环。
在机房设备安装设计时，尽可能考虑分出冷热通道，即设备安装考虑面对面、背对背形式，风管出风口仅设于冷通道，空调回风口仅设于热通道。
若活动地板下空间作为机房空调送风风库，活动地板下地面还需做地台保温处理，保证在送冷风的过程中地表面不会因地面和冷风的温差而结露。
空调机组常将风机装在最后，风机出口风速高，动压高，静压小，
在出口处需加装消声静压箱，降低动压，增加静压使风吹得更远，同时起均流、消声作用并风量分配均匀。
机房棚顶装修多采用吊顶方式。
机房内吊顶主要作用是：在吊顶以上到顶棚的空间做为机房静压送风或回风风库，可布置通风管道；安装固定照明灯具、走线、各类风口、自动灭火探测器；防止灰尘下落等等。
机房应选择金属铝天花，铝板及其构件应具有质轻、防火、防潮、吸音、不起尘、不吸尘等性能。
●采用风道送风需要注意空调总电源开关，应当与机房消防告警装置进行联动控制安装，能够在机房内出现烟雾告警时，自动切断空调电源，确保机房安全可靠。
根据国家有关规范和标准规定，计算机房内应设排风系统，用以排除可能出现的烟雾及灭火后出现的气体。
新风系统内设防烟防火阀。
排风系统内设排风阀。
阀门既可手动又需和消防报警系统联动。
根据消防报警指示要求关闭或开启阀门。
