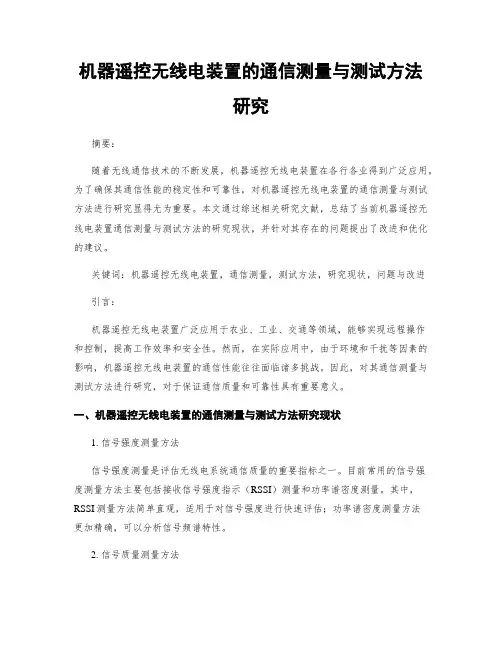

机器遥控无线电装置的通信测量与测试方法研究
机器遥控无线电装置的通信测量与测试方法研究摘要：随着无线通信技术的不断发展，机器遥控无线电装置在各行各业得到广泛应用。
为了确保其通信性能的稳定性和可靠性，对机器遥控无线电装置的通信测量与测试方法进行研究显得尤为重要。
本文通过综述相关研究文献，总结了当前机器遥控无线电装置通信测量与测试方法的研究现状，并针对其存在的问题提出了改进和优化的建议。
关键词：机器遥控无线电装置，通信测量，测试方法，研究现状，问题与改进引言：机器遥控无线电装置广泛应用于农业、工业、交通等领域，能够实现远程操作和控制，提高工作效率和安全性。
然而，在实际应用中，由于环境和干扰等因素的影响，机器遥控无线电装置的通信性能往往面临诸多挑战。
因此，对其通信测量与测试方法进行研究，对于保证通信质量和可靠性具有重要意义。
一、机器遥控无线电装置的通信测量与测试方法研究现状1. 信号强度测量方法信号强度测量是评估无线电系统通信质量的重要指标之一。
目前常用的信号强度测量方法主要包括接收信号强度指示（RSSI）测量和功率谱密度测量。
其中，RSSI测量方法简单直观，适用于对信号强度进行快速评估；功率谱密度测量方法更加精确，可以分析信号频谱特性。
2. 信号质量测量方法除了信号强度外，信号质量也是评价无线电系统通信性能的重要指标之一。
当前常用的信号质量测量方法包括误码率（BER）测量和误符号率（SER）测量。
BER测量方法通过统计接收到的误码数来评估信号质量，适用于数字通信系统；SER测量方法则通过统计接收到的误符号数来评估信号质量，适用于模拟通信系统。
3. 干扰分析与消除方法干扰是影响机器遥控无线电装置通信性能的主要因素之一。
干扰分析与消除方法的研究旨在提高机器遥控无线电装置的抗干扰能力。
常用的干扰分析方法包括功率谱分析、频谱占用分析和频谱接收机方法。
在消除干扰方面，可采用调频、频率跳变、空时编码等技术手段。
二、机器遥控无线电装置通信测量与测试方法存在的问题1. 测试方法单一目前的研究大多局限在单一的通信测量与测试方法上，对于机器遥控无线电装置整体通信性能的综合评估不足。
wifi信号分析仪
wifi信号分析仪WiFi信号分析仪随着无线网络的普及，WiFi信号分析仪成为了一个越来越重要的工具。
它可以帮助我们更好地了解和优化WiFi网络的质量。
本文将介绍WiFi信号分析仪的原理、功能以及如何选择和使用它。
一、原理WiFi信号分析仪是一种通过无线接收和解码WiFi信号的设备。
它通过内置的天线接收WiFi信号，并将收到的信号转化为可视化的数据。
信号分析仪提供了一系列的参数，如信号强度、信噪比、信道利用率等，用于评估WiFi网络的性能。
二、功能1. 信号强度测量：WiFi信号分析仪可以测量WiFi信号的强度，帮助用户判断信号的覆盖范围和信号强弱。
2. 信号质量评估：信号分析仪可以通过分析信号的噪声水平和信噪比来评估信号的质量，从而帮助用户判断网络的稳定性和可靠性。
3. 信道利用率分析：WiFi信号分析仪可以分析不同信道上的利用率，帮助用户选择较少干扰的信道，提高网络的速度和稳定性。
4. 数据包分析：WiFi信号分析仪可以抓取和分析WiFi网络中的数据包，帮助用户定位网络故障和问题。
5. 频谱分析：一些高级的WiFi信号分析仪还提供频谱分析功能，用于检测和分析WiFi网络中的干扰源，并提供相应的优化建议。
三、选择和使用选择合适的WiFi信号分析仪非常重要。
首先，需要考虑要测试的频段和标准（如2.4GHz或5GHz，802.11b/g/n/ac等）。
其次，需要考虑信号分析仪的性能和功能需求，如信号强度测量范围、数据包捕获和分析能力等。
最后，还要考虑设备的价格和易用性。
在使用WiFi信号分析仪时，应注意以下几点：1. 在进行信号测量时，应尽可能避免遮挡物和干扰源，以减少测量误差。
2. 在使用信号分析仪进行信号优化时，可以通过调整路由器的位置、更改信道、增加信号增强器等方式来改善信号质量。
3. 在进行数据包分析时，可以使用信号分析仪提供的工具和功能，如过滤器、捕获和分析软件等。
4. 需要根据实际需求进行参数设置，如信号强度的单位、信道利用率的阈值等。
红外无线通信装置(非常详细的原理)
西南科技大学自动化专业方向设计报告设计名称：红外光通信装置姓名：杨 * *学号: 2 0 1 0 5 7 8 9班级：自动 1 0 0 4 班指导教师：**起止日期： 2013年10月15日--11月9日西南科技大学信息工程学院制方向设计任务书学生班级：自动1004 学生姓名：杨* * 学号：20105789 设计名称：红外光通信装置起止日期：2013年10月15日---11月9日指导教师：武丽方向设计学生日志红外光通信装置摘要：基于2013年电子设计大赛红外光通信装置题目的要求，设计了具有实际运用价值的红外光无线扩音装置。
该装置由音频放大滤波电路，SPWM音频信号比较调制器，红外载波信号发生器，红外接收器，功率放大电路，LC低通滤波等模块构成。
由模拟电路搭建的红外光通信信道传送经过处理的连续的音频信号，并由后级电路还原传送出来的音频信号，让喇叭发出原始音频信号。
该系统能够完整的将频率范围为300Hz-8KHz的音频信号通过红外光传送4m以外并接收还原。
关键词：红外光通信；音频传送；SPWM载波Design of Infrared Communication DeviceAbstract:The infrared communication device is based on the National Undergraduate Electronic Design Contest of 2013 , but it has more practical application value . This appliance contains an amplifier , SPWM modulator audio signal comparator , an infrared carrier signal generator , IR receiver , Power amplifier circuit , LC low-pass filter . The analog circuit structures of the infrared light transmitted through the communication channel continuous audio signal processed by the post-stage circuit to restore the audio signal sent out , so that the original audio signal horn . The system can be a complete frequency range of 300Hz-8KHz audio signals transmitted by infrared light and receive reduction up to 4m , temperature detection and transmission display .Keyword: Infrared light transmission ; Audio transmission ; SPWM0 引言现在市面上使用较为广泛的无线技术有红外光无线以及无线电技术。
手机信号检测仪的用途
手机信号检测仪的用途手机信号检测仪是一种用于测试手机信号强度、质量以及频谱分布等参数的设备，主要用于以下几个方面：1. 信号覆盖测试：手机信号检测仪可以用于测试不同地点、不同环境下的信号覆盖情况。
通过在各个区域内进行测试，可以得出不同地点的信号强度分布情况。
这对于电信运营商来说非常重要，可以根据测试结果进行基站的布局和优化，以提高网络覆盖率和用户体验。
2. 信号质量评估：手机信号检测仪可以测量手机与基站之间的信号质量，包括信噪比、误码率等参数。
这些参数可以用于评估当前信号的可靠性和稳定性，帮助用户选择最佳的通信网络。
在移动通信工程中，也可以用来检测网络的性能，并进行相应的优化。
3. 信号干扰检测：手机信号检测仪可以检测到周围环境中可能存在的信号干扰源，如电磁辐射、无线设备等。
通过对干扰源的检测和定位，可以帮助用户解决通信故障和干扰问题，提高通信质量和稳定性。
4. 频谱分析：手机信号检测仪可以进行频谱分析，包括信号频段、频率、通道等参数。
通过对频谱的分析，可以了解当前区域内的信号分布情况，判断是否存在信号冲突和频谱资源利用情况。
这对于电信运营商来说非常重要，可以合理规划频谱资源，避免频谱资源浪费和频谱冲突。
5. 无线网络优化：手机信号检测仪还可以用于无线网络的优化工作。
通过对不同地点和不同时间段的信号测试和分析，可以发现网络覆盖的盲区和弱区，以及网络质量较差的问题。
在优化工作中，可以根据测试结果进行基站的调整和参数的优化，从而提高无线网络的覆盖范围和质量。
总结起来，手机信号检测仪主要用于测试手机信号的强度、质量和频谱分布等参数，可以帮助运营商和用户了解当前信号的情况，进行网络设计、规划和优化工作。
同时，它还可以用于解决信号干扰和故障问题，提高通信质量和用户体验。
军 事通信用信号检测装置
军事通信用信号检测装置在现代军事领域中，信息的准确获取和快速传递至关重要。
军事通信用信号检测装置作为其中的关键设备，承担着捕捉、分析和识别各种通信信号的重要任务，为军事决策和行动提供了有力的支持。
军事通信用信号检测装置的工作原理基于对电磁波的监测和分析。
它能够接收来自不同频段和调制方式的信号，并通过一系列复杂的算法和处理流程，将这些信号转化为有价值的信息。
首先，该装置的天线系统负责捕捉周围空间中的电磁波信号。
天线的类型和性能直接影响着信号的接收效果。
为了适应不同的通信频段和环境，往往会采用多种类型的天线，如偶极子天线、抛物面天线等。
接收到的信号会被送入前置放大器进行放大，以提高信号的强度和质量。
然后，经过滤波处理，去除掉不需要的频率成分，减少干扰和噪声。
在信号处理阶段，装置会运用各种数字信号处理技术，如快速傅里叶变换（FFT）等，对信号进行频谱分析。
通过分析频谱，能够了解信号的频率分布、带宽等特征。
对于调制信号，还需要进行解调处理，以恢复出原始的信息。
常见的调制方式包括幅度调制（AM）、频率调制（FM）、相位调制（PM）等，装置需要具备相应的解调算法和能力。
为了准确识别信号的类型和来源，军事通信用信号检测装置通常会配备强大的数据库和模式识别算法。
数据库中存储了各种已知的通信信号特征和参数，通过与检测到的信号进行比对和匹配，能够快速判断信号的性质和归属。
在实际应用中，军事通信用信号检测装置具有多种重要的作用。
一是情报收集。
通过对敌方通信信号的监测和分析，可以获取敌方的军事部署、作战计划等重要情报，为我方的战略决策提供依据。
二是战场态势感知。
实时检测战场上的通信信号，了解敌我双方的通信活动情况，有助于掌握战场态势，及时做出应对措施。
三是通信干扰和对抗。
在必要时，可以对敌方通信信号进行干扰和破坏，削弱敌方的通信能力，从而取得战场上的优势。
四是保障我方通信安全。
检测装置能够发现潜在的威胁和干扰，及时采取措施保障我方通信的稳定和安全。
无线通信常用仪器仪表使用方法课件
无线通信的未来趋势
总结词
未来无线通信将朝着高速率、低时延、高可靠性、泛 在化等方向发展，同时将与人工智能、物联网等技术 深度融合，拓展更广泛的应用场景。
测试结束后，应关闭功率计，断开与被测设备的连接 ，并妥善保管设备。
天线测量仪的使用方法
01
天线测量仪是一种用于测量天线性能的电子测量仪器。
02
使用天线测量仪时，应先设置测试参数，如频率范围、极化方
式等，然后连接被测天线，进行测试。
测试结束后，应关闭天线测量仪，断开与被测天线的连接，并
03
妥善保管设备。
网络分析仪应用案例
网络分析仪是一种用于测量网络性能的仪器，可以测试网络的延迟、丢包、抖动 等参数。在无线通信领域，网络分析仪常用于评估无线网络的质量。
案例：在无线网络部署中，网络分析仪可以测试网络的连通性、传输速率和丢包 率等参数，帮助技术人员优化网络配置和改善网络性能。通过网络分析仪的测试 结果，可以针对性地采取措施提高网络质量。
频谱分析仪的主要参数包括频 率范围、分辨率和灵敏度等， 使用时需要根据实际需求选择 合适的参数。
频谱分析仪在无线通信中常用 于测试和调试设备，如检测干 扰信号、测量信号失真等。
网络分析仪
网络分析仪是一种用于测量网络参数 的电子仪器，如阻抗、增益、相位等。
网络分析仪在无线通信中常用于测试 和调试设备，如测量天线性能、检测 传输线等。
检测功率放大器等。
常用信号测量实验报告(3篇)
第1篇一、实验目的1. 熟悉常用信号测量仪器的操作方法。
2. 掌握信号的时域和频域分析方法。
3. 学会运用信号处理方法对实际信号进行分析。
二、实验原理信号测量实验主要包括信号的时域测量、频域测量以及信号处理方法。
时域测量是指对信号的幅度、周期、相位等参数进行测量；频域测量是指将信号分解为不同频率成分，分析各频率成分的幅度和相位；信号处理方法包括滤波、放大、调制、解调等。
三、实验仪器与设备1. 示波器：用于观察信号的波形、幅度、周期、相位等参数。
2. 频率计：用于测量信号的频率和周期。
3. 信号发生器：用于产生标准信号，如正弦波、方波、三角波等。
4. 滤波器：用于对信号进行滤波处理。
5. 放大器：用于对信号进行放大处理。
6. 调制器和解调器：用于对信号进行调制和解调处理。
四、实验内容与步骤1. 时域测量（1）打开示波器，调整波形显示，观察标准信号的波形。
（2）测量信号的幅度、周期、相位等参数。
（3）观察不同信号（如正弦波、方波、三角波）的波形特点。
2. 频域测量（1）打开频率计，调整频率显示，测量信号的频率和周期。
（2）使用信号发生器产生标准信号，如正弦波，通过频谱分析仪分析其频谱。
（3）观察不同信号的频谱特点。
3. 信号处理方法（1）滤波处理：使用滤波器对信号进行滤波处理，观察滤波前后信号的变化。
（2）放大处理：使用放大器对信号进行放大处理，观察放大前后信号的变化。
（3）调制和解调处理：使用调制器对信号进行调制，然后使用解调器进行解调，观察调制和解调前后信号的变化。
五、实验结果与分析1. 时域测量结果通过时域测量，我们得到了不同信号的波形、幅度、周期、相位等参数。
例如，正弦波具有平滑的波形，周期为正弦波周期的整数倍，相位为正弦波起始点的角度；方波具有方波形，周期为方波周期的整数倍，相位为方波起始点的角度；三角波具有三角波形，周期为三角波周期的整数倍，相位为三角波起始点的角度。
2. 频域测量结果通过频域测量，我们得到了不同信号的频谱。
测绘技术中的无线通信网络测量方法介绍
测绘技术中的无线通信网络测量方法介绍现代通信技术的发展，使得无线通信网络在各个领域得到了广泛应用，包括测绘技术。
测绘技术中的无线通信网络测量方法成为了测绘工程中不可或缺的一部分。
本文将介绍一些常用的无线通信网络测量方法。
一、信号强度测量信号强度测量是无线通信网络测量中最常用的方法之一。
通过检测信号的功率水平，可以判断信号在不同位置的传输质量。
常用的信号强度测量方法有RSSI （Received Signal Strength Indicator）和SNR（Signal-to-Noise Ratio）。
RSSI是用来测量接收到的信号强度的指标，通常用dBm（分贝毫瓦）作为单位。
使用RSSI，可以评估信号的强弱，进而判断无线网络的覆盖范围和传输速率。
SNR是信号与噪声之间的比例，通常以分贝为单位。
SNR越大，表示信号质量越高。
二、时延测量时延是无线通信中的一个重要指标，它衡量了数据从发送端到接收端的传输延迟时间。
无论是语音通信还是数据传输，时延都是一个关键的性能指标。
时延测量可以通过发送一个特殊的数据包，然后观察该数据包在网络中的传输时间来实现。
在测绘技术中，时延测量可以用于评估无线网络的稳定性和可靠性，以及判断网络中的瓶颈节点。
三、距离测量在测绘技术中，常常需要测量目标物体的位置和距离。
无线通信网络中的距离测量方法可以通过测量信号的传输时间或信号的相位差实现。
传输时间测量方法基于信号的传输速度和传输时间之间的关系。
通过测量信号在空气中传输的时间，可以计算出信号的传播距离。
这种方法可以在测绘工程中用于测量目标物体与基站之间的距离。
相位差测量方法则是通过测量信号在传输过程中的相位变化来实现。
通过测量信号的相位差，可以计算出目标物体与测量设备之间的距离。
四、介质特性测量测绘工程中经常需要了解地下土壤的介质特性，以便进行后续的工程设计。
无线通信网络测量方法可以提供一些简化的介质特性测量手段。
其中一种常用的方法是通过测量电磁波在介质中的传输速度来获得介质的介电常数和介质损耗。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(免费)无线通信信号分析与测量装置组员:
摘要
根据信号的调制解调的基本原理，设计了一套无线通信信号分析与测量模拟装置，包括一个高频功率放大（发射部分）和一个信号分析及测量装置（接收部分），可以较准确地测量出载波频率和分析出调制信号类型。
本系统信号处理部分采用单片调频接收电路MC13135，其第二中频信号经过455KHz 陶瓷滤波器后取出，经放大、整形，实现载波频率测量，经包络检波实现AM、ASK解调；由芯片内部自带电路实现FM和FSK解调。
信号由STM32控制核心经FFT解析可分析出不同调制信号类型。
本系统亦可较准确分析出经功率放大后无线传输的信号。
其各项指标均已达到或优于题目要求。
1、系统方案
本系统是一个能接收、解调、分析、记录和显示无线电信号特征的通信信号分析与测量装置。
有键控预置和自动扫描测量通信信号功能，载波频率范围优于15MHz～
35MHz。
系统总体框图如图1所示。
STM32
控制系统
MC13135
AD9851
第二中频
放大
波形整
形
AM/ASK
解调
FM/FSK解调
第一本振
天线
接收按键控制
液晶显示
图1 系统总体框图
2 理论分析与计算
2.1 调制信号类型分析
本题目要求的四种信号均属于调幅或调频信号。
其中AM、ASK属于调幅信号，FM、FSK属于调频信号；调幅信号就是用调制信号去控制载波的振幅，调频信号就是用调制信号去控制载波的频率。
而其中AM和FM是模型信号调制，ASK和FSK是数字信号调制。
根据以上各信号的调制特征，便可设计出信号的解调电路。
2.2 解调电路分析
MC13135是单片调频接收电路，其自带天线输入至音频输出的二次变频全部电路，音频输出端口便可作为FM及FSK信号的解调输出口；来自二次变频后的信号，经过包络检波网络，可解调出AM及ASK信号。
包络检波网络电路图如图2所示。
图2 包络检波网络
2.2.1 二极管的选择
采用2AP9点接触型二极管，工作频率150MHz以上，级间电容小于1pF，导通门限压为
0.2~0.3V ，因此在二极管正极加一静态正偏压，抵消其门限电压，导通电阻rd 约为100Ω。
工作电流与反向击穿电压参数对检波不重要，一般均能满足。
2.2.2 负载电阻28R 、30R 计算
检波管后级低频电压放大器总输入电阻（即本级负载电阻33R ）一般为25K Ω，本系统3L R K =Ω。
因此，为满足避免底部切割失真条件
m a R R
Ω≤
（R Ω为交流负载电
阻）,2830R R R =+不能选的太大，一般选510R K =Ω。
又根据分负载条件式()28300.10.2R R =，取30 5.1R K =Ω（最大值），28300.133680R R ==Ω,这时交流负载电阻
3033
283033
2.57R R R R K R R Ω⨯=+
=Ω+
所以
2830
0.44R R R R R ΩΩ
==+ 本题目要求调幅度a m 为0.3，满足避免底部切割失真条件。
2.2.3 负载电容43C 、44C 的计算 由前述，电容43C 、44C 可由式max
1
C
R Ω来估算
max 1R C
≥Ω
28300.68 5.1 5.78R R R K K K =+=Ω+Ω=Ω,本题要求max 1.0z f KH =，故3max =2 1.010πΩ⨯⨯，从而求得C 小于27.5nF ，故取121000C C pF ==。
这一取值也足以满
足避免
性失真条件式max max
a RC ≤
总结上述检波器负载电路的设计思路，既避免了 性失真和负峰切割失真，也避免了频率失真和
非线性失真，考虑是较为周全的。
3 电路与程序设计
A、硬件电路设计
（1）测频电路
图3所示MC13135的9脚输出一个含有解调信号的455KHz频率信号，该信号经SN10502放大输出，进入比较器TLV3501整形输出。
即可送至STM32进行频率测量。
图3 中频放大及整形电路
（2）AM/ASK解调电路
来自中频放大的信号弱为AM或ASK信号，便可由图四所示的包络检波及放大电路解调出调制信号。
图4 包络检波及放大电路
（3）FM/FSK解调电路
MC13135内部自带FM/FSK解调电路，输出幅度符合测量要求，故不需解调信号进行处理。
（4）系统第一本振电路设计
MC13135第一本振信号采用自制AD9851模块产生，具有非易失性功能。
经软件可设置为自动扫频输出。
（5）发射功率放大模块
系统发射部分功率放大器由前置放大和功率放大组成。
其原理图及参数如图7所示。
图5 高频功率放大电路
B、程序设计
上电STM32执行自动扫频，并不断调整MC13135的第一本振，直到检测MC13135的第9脚输出的频率为455KHz停止扫频，进入信号分析阶段。
液晶显示当前载波频率及信号类型。
流程图如图6所示。
图6 程序流程图
4测试方案与测试结果
1.1 测试方法与仪器
测试仪器：EE1482型合成信号发生器；SU3080函数信号发生器；TDS3032B数字示波器。
1.2 测试方法
1、基本部分指标测量
（1）载波频率测量及准确度参数测试
（2）供电方式
系统接收机：单电源5V供电。
2、发挥部分指标测量
（1）高频功率放大测试条件：输入阻抗50Ω，负载阻抗50Ω，输入测试信号幅度300mV；
（2）供电方式
功放部分：双电源±5V供电
（3）无线通信接收机相关参数测试条件：高频功放中心频率为20MHz，发送距离大于1米，信号产生器输出信号小于300mV。
（4）其它
本系统可分析信号载波频率范围大大优于15MHz~35MHz，调制信号的频率范围及波的码元速率均优于题目要求，同时无线通信传输距离可达5m。
3、测试结果分析
本设计测试的工作量很大，但所有测量结果误差基本上都在预期范围之内，主要原因是由于大量使用数字化技术解决模拟方法可能解决的问题，使电路的稳定性、可靠性提高了；元器件选择较先进，误差和功耗要小一些。
由于我们的工程经验不足，系统还有很多改进空间。
参考文献
[1]郭云林，陈松．通信电子电路设计[M]．湖北：华中科技大学出版社
[2] 高吉祥．全国大学生电子设计竞赛培训系列教程：电子仪器仪表设计[M]．北京：电子工业出版社，2007.
[3] 黄智伟. 全国大学生电子设计竞赛系统设计[M]．北京：北京航天航空大学出版社，2006.
[4] 丁玉美，高西全．数字信号处理[M]．西安：西安电子科技大学出版社，2001.
[5] 高吉祥.全国大学生电子设计竞赛培训系列教程：数字系统与自动控制系统设计[M]．北京：电子工业出版社，2007.
[6] 赵茂泰.智能仪器原理及应用[M]．北京：电子工业出版社，2004.
[7] 康华光.电子技术基础[M]．北京：高等教育出版社，1999.
[8] 黄智伟．全国大学生电子设计竞赛训练教程[M]．北京：电子工业出版社，2005.
[9] 朱锡仁．电路测试技术与仪器[M]．北京：清华大学出版社.
10。
