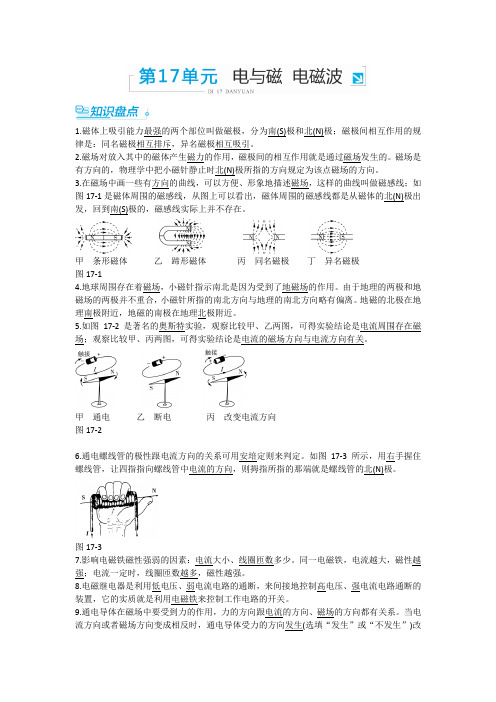

【中考零距离】2017潍坊中考物理复习知识精炼 三年中考例析：第17单元 电与磁 电磁波
1.磁体上吸引能力最强的两个部位叫做磁极，分为南(S)极和北(N)极；磁极间相互作用的规律是：同名磁极相互排斥，异名磁极相互吸引。
2.磁场对放入其中的磁体产生磁力的作用，磁极间的相互作用就是通过磁场发生的。
磁场是有方向的，物理学中把小磁针静止时北(N)极所指的方向规定为该点磁场的方向。
3.在磁场中画一些有方向的曲线，可以方便、形象地描述磁场，这样的曲线叫做磁感线；如图17-1是磁体周围的磁感线，从图上可以看出，磁体周围的磁感线都是从磁体的北(N)极出发，回到南(S)极的，磁感线实际上并不存在。
甲条形磁体乙蹄形磁体丙同名磁极丁异名磁极图17-14.地球周围存在着磁场，小磁针指示南北是因为受到了地磁场的作用。
由于地理的两极和地磁场的两极并不重合，小磁针所指的南北方向与地理的南北方向略有偏离。
地磁的北极在地理南极附近，地磁的南极在地理北极附近。
5.如图17-2是著名的奥斯特实验，观察比较甲、乙两图，可得实验结论是电流周围存在磁场；观察比较甲、丙两图，可得实验结论是电流的磁场方向与电流方向有关。
甲通电乙断电丙改变电流方向图17-26.通电螺线管的极性跟电流方向的关系可用安培定则来判定。
如图17-3所示，用右手握住螺线管，让四指指向螺线管中电流的方向，则拇指所指的那端就是螺线管的北(N)极。
图17-37.影响电磁铁磁性强弱的因素：电流大小、线圈匝数多少。
同一电磁铁，电流越大，磁性越强；电流一定时，线圈匝数越多，磁性越强。
8.电磁继电器是利用低电压、弱电流电路的通断，来间接地控制高电压、强电流电路通断的装置，它的实质就是利用电磁铁来控制工作电路的开关。
9.通电导体在磁场中要受到力的作用，力的方向跟电流的方向、磁场的方向都有关系。
当电流方向或者磁场方向变成相反时，通电导体受力的方向发生(选填“发生”或“不发生”)改变。
10.电动机由两部分组成：能够转动的线圈和固定不动的磁体。
在电动机里，能够转动的部分叫做转子，固定不动的部分叫做定子，电动机工作时把电能转化为机械能，它是利用通电线圈在磁场里受力转动的原理来工作的。

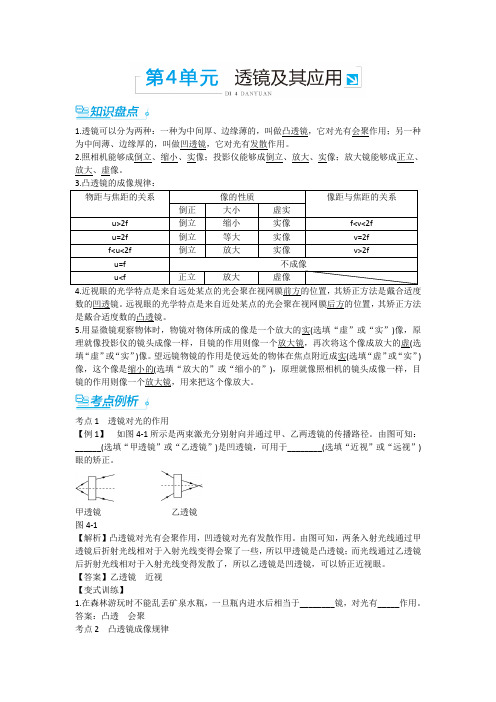

【中考零距离】2017潍坊中考物理复习知识精炼 三年中考例析：第四单元 透镜及其应用
1.透镜可以分为两种：一种为中间厚、边缘薄的，叫做凸透镜，它对光有会聚作用；另一种为中间薄、边缘厚的，叫做凹透镜，它对光有发散作用。
2.照相机能够成倒立、缩小、实像；投影仪能够成倒立、放大、实像；放大镜能够成正立、放大、虚像。
近视眼的光学特点是来自远处某点的光会聚在视网膜前方的位置，数的凹透镜。
远视眼的光学特点是来自近处某点的光会聚在视网膜后方的位置，其矫正方法是戴合适度数的凸透镜。
5.用显微镜观察物体时，物镜对物体所成的像是一个放大的实(选填“虚”或“实”)像，原理就像投影仪的镜头成像一样，目镜的作用则像一个放大镜，再次将这个像成放大的虚(选填“虚”或“实”)像。
望远镜物镜的作用是使远处的物体在焦点附近成实(选填“虚”或“实”)像，这个像是缩小的(选填“放大的”或“缩小的”)，原理就像照相机的镜头成像一样，目镜的作用则像一个放大镜，用来把这个像放大。
考点1 透镜对光的作用【例1】如图4-1所示是两束激光分别射向并通过甲、乙两透镜的传播路径。
由图可知：______(选填“甲透镜”或“乙透镜”)是凹透镜，可用于________(选填“近视”或“远视”)眼的矫正。
甲透镜乙透镜图4-1【解析】凸透镜对光有会聚作用，凹透镜对光有发散作用。
由图可知，两条入射光线通过甲透镜后折射光线相对于入射光线变得会聚了一些，所以甲透镜是凸透镜；而光线通过乙透镜后折射光线相对于入射光线变得发散了，所以乙透镜是凹透镜，可以矫正近视眼。
【答案】乙透镜近视【变式训练】1.在森林游玩时不能乱丢矿泉水瓶，一旦瓶内进水后相当于________镜，对光有_____作用。
答案：凸透会聚考点2 凸透镜成像规律【例2】(2016·威海)如图4-2所示，图甲测凸透镜的焦距,图乙“探究凸透镜成像的规律”，在图乙所示的位置光屏上成清晰的像。
下列说法正确的是( )甲乙图4-2A．由图甲可知凸透镜的焦距是40 cmB．图乙的成像特点与投影仪的成像原理相同C．图乙中若用遮光板挡住凸透镜的上半部分，光屏上只出现像的下半部分D．图乙中若在凸透镜左侧“戴”上近视镜，光屏向右移动才能找到清晰的像【解析】根据甲图可以知道f=10 cm，故选项A错误。

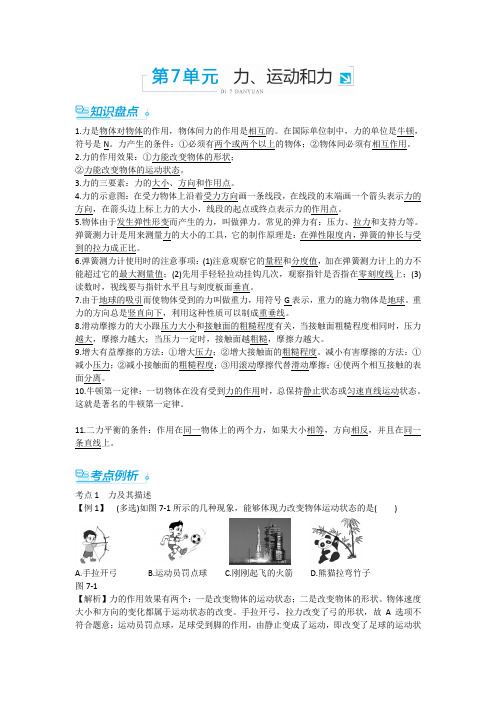

【中考零距离】2017潍坊中考物理复习知识精炼 三年中考例析：第七单元 力 运动和力剖析
1.力是物体对物体的作用，物体间力的作用是相互的。
在国际单位制中，力的单位是牛顿，符号是N。
力产生的条件：①必须有两个或两个以上的物体；②物体间必须有相互作用。
2.力的作用效果：①力能改变物体的形状；②力能改变物体的运动状态。
3.力的三要素：力的大小、方向和作用点。
4.力的示意图：在受力物体上沿着受力方向画一条线段，在线段的末端画一个箭头表示力的方向，在箭头边上标上力的大小，线段的起点或终点表示力的作用点。
5.物体由于发生弹性形变而产生的力，叫做弹力。
常见的弹力有：压力、拉力和支持力等。
弹簧测力计是用来测量力的大小的工具，它的制作原理是：在弹性限度内，弹簧的伸长与受到的拉力成正比。
6.弹簧测力计使用时的注意事项：(1)注意观察它的量程和分度值，加在弹簧测力计上的力不能超过它的最大测量值；(2)先用手轻轻拉动挂钩几次，观察指针是否指在零刻度线上；(3)读数时，视线要与指针水平且与刻度板面垂直。
7.由于地球的吸引而使物体受到的力叫做重力，用符号G表示，重力的施力物体是地球。
重力的方向总是竖直向下，利用这种性质可以制成重垂线。
8.滑动摩擦力的大小跟压力大小和接触面的粗糙程度有关，当接触面粗糙程度相同时，压力越大，摩擦力越大；当压力一定时，接触面越粗糙，摩擦力越大。
9.增大有益摩擦的方法：①增大压力；②增大接触面的粗糙程度。
减小有害摩擦的方法：①减小压力；②减小接触面的粗糙程度；③用滚动摩擦代替滑动摩擦；④使两个相互接触的表面分离。
10.牛顿第一定律：一切物体在没有受到力的作用时，总保持静止状态或匀速直线运动状态。
这就是著名的牛顿第一定律。
11.二力平衡的条件：作用在同一物体上的两个力，如果大小相等，方向相反，并且在同一条直线上。
考点1 力及其描述【例1】(多选)如图7-1所示的几种现象，能够体现力改变物体运动状态的是( )A.手拉开弓B.运动员罚点球C.刚刚起飞的火箭D.熊猫拉弯竹子图7-1【解析】力的作用效果有两个：一是改变物体的运动状态；二是改变物体的形状。
2017潍坊中考物理复习知识精炼 三年中考例析：第15单元 电功率
1.电流做功的过程实际是电能转化为其他形式的能的过程，电流做了多少功就会消耗多少电能。
在国际单位制中，电能的单位是焦耳，常用单位是千瓦时，1度＝1 kW·h＝J。
2.电流做功的多少跟电压的高低、电流的大小和通电时间的长短都有关系，当电路两端的电压为U，电路中的电流为I，通电时间为t时，电功W(或者说消耗的电能)可用公式表示为W＝UIt。
对于纯电阻电路，可推导出W＝t＝。
3.电能表上的几个参数：参数意义220 V表示这个电能表应该在220_V的电路中使用10(20) A表示这个电能表的标定电流为10_A，额定最大电流为20_A。
电能表工作时的电流不应超过额定最大电流(20_A)50 Hz表示这个电能表在频率为50_Hz的交流电路中使用2500 revs/(kW·h)表示接在这个电能表上的用电器每消耗1_kW·h的电能，电能表上的转盘转过2_500转4.电功率是表示电流做功快慢的物理量，它的定义式是P＝，即电功与时间之比。
电功率与电压和电流的关系是P＝UI，对于纯电阻电路，可推导出P＝＝。
在国际单位制中，电功率的单位是瓦特，常用单位是千瓦。
5.额定电压和额定功率概念额定电压：用电器正常工作时的电压额定功率：用电器在额定电压下工作的功率铭牌含义灯泡标有“PZ220 V 60 W”字样，220 V表示额定电压为220_V，60 W 表示额定功率为60_W。
①②纯电阻电路中，电阻不变时，实际功率的计算6.伏安法测量小灯泡的电功率实验原理P＝UI实物图与电路图器材选择(1)电源电压要高于(选填“高于”“低于”或“等于”)小灯泡的额定电压(2)电压表要并联在小灯泡的两端，所选量程要略大于(选填“大于”“小于”或“等于”)小灯泡的额定电压(3)电流表要串联在电路中，所选量程要略大于(选填“大于”“小于”或“等于”)小灯泡的额定电流测量分别在额定电压、约1.2倍额定电压和低于额定电压的情况下测出小灯泡的电功率结论用电器两端的电压不同，电功率就不同，小灯泡两端的电压越高，实际功率越大，小灯泡越亮7.探究电流通过导体产生的热量跟哪些因素有关探究课题电流通过导体产生的热量跟哪些因素有关甲乙探究方法控制变量法和转换法实验设计在甲图所示的实验装置中，让5 Ω和10 Ω的电阻串联在电路中，目的是控制电流和通电时间相同，探究电热与电阻之间的关系；在乙图所示的实验装置中，两个密闭容器中的电阻相同，在其中一个容器的外部，将一个电阻和这个容器中的电阻并联，因此通过两容器中电阻的电流不相同，这样做的目的是控制电阻和通电时间相同，探究电热与电流之间的关系实验结论在电流、通电时间相同的情况下，电阻越大，产生的热量越多；在电阻、通电时间相同的情况下，通过的电流越大，产生的热量越多8.电流通过导体产生的热量跟电流的二次方成正比，跟导体的电阻成正比，跟通电时间成正比，这个规律叫做焦耳定律，其数学表达式为Q＝。
2017潍坊中考物理试题及答案,中考物理试题及答案
2017潍坊中考物理试题及答、非比寻常。中考频道第一时间为您提供2017潍坊中考物理试题及答案，帮助大家估分，欢迎您访问查看更多中考资讯，了解最新信息请按CTRL F5刷新页面。更多潍坊中考分数线、潍坊中考成绩查询、潍坊中考志愿填报、潍坊中考录取查询信息等信息请关注我们网站的更新!
2017潍坊中考物理真题及答案发布入口
以下是潍坊2017年全部科目的试题发布入口：
中考试题
中考答案
潍坊
语文 数学 英语 化学 物理 历史 政治
语文 数学 英语 化学 物理 历史 政治
2017年潍坊市中考物理试卷及答案
2017年潍坊市初中学业水平测试物理试题第I卷（选择题共48分）一、单项选择题（每题2分，共20分）1、下列科学家中，对“牛顿第一定律”的建立做出巨大贡献的是2、北方的冬天，可以看到户外的人不断呼出“白气”。
清晨，人们有时会看到路边的草或者树叶上结有露珠。
这些都是A.汽化现象B.液化现象C.升华现象D.凝华现象3、下列工具在正常使用过程中，属于费力杠杆的是4小丽面向穿衣镜，站在镜前60cm处，镜中的像与她相距A.30cmB.60cmC.90cmD.120cm5、下列家用电器中，利用电流热效应工作的是6、“珍爱生命，注意安全”是同学们日常生活中必须具备的意识。
下列有关安全用电的说法，不符合要求的是A.电线和用电器达到使用寿命后要及时更换B.更换灯泡，搬动电器前要先断开电开关C.放风筝时要远离高压电线D.雷雨天气要尽快到大树下避雨7、如图所示，验电器箔片闭合。
小璐同学用丝绸摩擦过的玻璃棒接触验电器的金属球，看到验电器的金属箔片张开。
下列说法正确的是A.丝绸摩擦过的玻璃棒带负电B.金属箔张片开是由于两箔片都带正电荷而互相排斥C.此过程中，玻璃棒上的正电荷移动到了箔片上D.此过程中，瞬间产生的电流方向是从箔片流向玻璃棒8、如图是四冲程汽油机的剖面图，它是由吸气、压缩、做功、排气四个冲程不断循环保证连续工作的。
其中内能转化为机械能的是A.吸气冲程B.压缩冲程C.做功冲程D.排气冲程9、声音可以传递能量与信息。
下列实例利用声传递能量的是A.利用超声波清洗机清洗眼镜B.医生通过听诊器给病人诊病C.利用超声波检测锅炉有无裂纹D.盲人利用超声导盲仪探测前进道路上的障碍物10、某型号电饭锅具有保温与加热两种功能，其简化电路如图所示，R1、R2均为电热丝。
下列说法正确的是、S2闭合时，电饭锅处于加热状态A. SB.S1、S2闭合时，电饭锅处于保温状态C.S1闭合、S2断开时，电饭锅处于加热状态D.S1断开、S2闭合时，电饭锅处于保温状态二、多项选择题（每题4分，共28分）11、清澈见底、看起不过齐腰深的池水，不会游泳的人千万不要贸然下去，否则，可能会发生危险，因为它的实际深度会超过你看到的深度。
2017潍坊九年级中考物理复习知识精炼 三年中考例析：第13单元 电路、电流、电压和电阻
电荷，而出现相互吸引的现象，故选项 D 能完成。 【答案】B 【变式训练】 1.有 A、B、C 三个轻小物体，为判断三个物体带电情况，将三个物体分别互相靠近，发现 A、B 间吸引，B、C 间排斥，A、C 间吸引，则下列判断正确的是( ) A.A、B 带异种电荷 B.B、C 带同种电荷 C.A、C 带异种电荷 D.A、B、C 均带电 答案：B 考点 2 串、并联电路的判断 【例 2】 (2015·盐城)小峰为了探究某电动玩具车内部电动机与指示灯的连接方式。他将 这辆玩具车的电池取下，保持开关闭合。转动车轮，车上的指示灯还能发光。进一步探究 发现，玩具车内部电路是由电源、开关、电动机、指示灯各一个组成的，则该玩具车电路 中电动机与指示灯( ) A.可以确定，一定串联 B.可以确定，一定并联 C.可以确定，串联、并联都行 D.需要再断开开关，转动车轮，观察指示灯是否发光，才能判断 【解析】转动车轮，车轮带动电动机转动，电动机变成了发电机。转动车轮，车上的指示 灯还能发光，说明此时电动机、指示灯构成闭合回路，故电动机与指示灯是并联的。如果 电动机与指示灯是串联的，拆去电池、闭合开关后，电动机、指示灯组成的电路是开路， 指示灯不会发光。故选 B。 【答案】B 【变式训练】 2.街道上的路灯同时发光同时熄灭，据此________(选填“能”或“不能”)判断其连接方式。 如果看到其中一盏灯因故障而熄灭，但其他路灯仍然发光，由此可以断定路灯的连接方式 为______(选填“串”或“并”)联。每个用电器和控制它的开关的连接方式为________(选 填“串”或“并”)联。 答案：不能 并 串 解析：街道上的路灯同时发光同时熄灭，不能判断是串联还是并联，因为如果并联，干路 中的总开关也可以控制整个电路。如果看到其中一盏灯因故障而熄灭，但其他路灯仍然发 光，由此可以断定路灯的连接方式是并联，因为并联电路有多条路径，各用电器之间互不 影响。每个用电器和控制它的开关的连接方式为串联，这样才能实现对用电器的有效控制。 考点 3 电路设计 【例 3】 (2016·河源)现代社会倡导文明出行，某班同学对十字路口人行横道的红、绿交 通信号灯进行了观察，画出了如图 13-3 所示的控制人行红、绿灯的电路图，你认为可行的 是( )
【2017年整理】【2017年整理】山东省潍坊中考物理试题及答案
【2017年整理】【2017年整理】山东省潍坊中考物理试题及答案2012年山东潍坊物理第1卷(选择题 35分)一、本题共15小题，共35分(l一10小题，每个小题给出的四个选项中，只有一个是正确的(选对的每小题得2分(ll—15小题。
每个小题给出的四个选项中。
至少有一个是正确的(选对的每小题得3分(选对但不全的得2分。
选错或不选的得0分(选出答案后。
用28铅笔将答题卡上对应的答案标号涂黑1(在国际单位制中，长度、质量和时间的单位分别是A(米(m)、千克(kg)、小时(h) B(千米(km)、千克(kg)、小时(h)C(米(m)、千克(kg)、秒(s) D(米(m)、牛顿(N)、秒(s) 2(我们生活在充满声音的海洋里，歌声、风声、汽车喇叭声……(这些不同的声音具有不同的特性，在繁华闹市区设立的噪声检测器是测定声音的(音调 C(音色 D(频率 A(响度 B3(2011年4月，我国成功发射了第八颗北斗导航卫星，目前北斗卫星导航系统已应用于测绘、电信、减灾救灾等诸多领域，该系统传递信息主要依靠A(次声波 B(微波 C(超声波 D(光波4?下列几种现象中，由于光的反射形成的是A(海市蜃楼 B桥在水中 C(花在放大 D雨后天空出形成倒影镜中成像现的彩虹 5(关于声现象，下列说法正确的是A(声音越宏亮，在空气中传播的就越快B(超声波在真空中也能传播C(女生发出的声音比男生发出的声音传播的快D(声波能够传递信息和能量6(让一束光斜射向一块玻璃砖(这束光射入玻璃和射出玻璃后的光路正确的是7(下列说法正确的是A(夏天，我们看到冰糕冒“白气”，这是一种升华现象B(冬天，窗户玻璃上的“冰花”是室外空气中的水蒸气凝华而成的C(利用干冰人工增雨(是因为干冰能迅速升华放热D(高压锅能很快煮熟饭菜，最主要的原因是增大了锅内的压强，提高了水的沸点 8(如图所示，小车处在水平桌面上，用轻绳跨过定滑轮与钩码相连，在轻绳的拉力作用下沿桌面做匀速运动(若突然剪断轻绳，则小车A(将继续向前匀速运动B(运动的将越来越慢C(将立即停止运动D(受的摩擦力将越来越大9(如图所示，电路中R的阻值为6Ω(闭合开关S 1电流表A的示数为1(2 A，电流 1表A的示数为0(3A，则R的阻值是 22A(18Ω B(24ΩC(6Ω D(3Ω10(把蜡烛放在距离凸透镜50cm的某一位置时在透镜另一侧得到一个清晰的、倒立的、缩小的像(则此凸透镜的焦距不可能是A(10cm B(20cmC(30cm D(5cm11(关于温度、内能和热量(以下说法正确的是A(温度越高的物体所含的热量一定越多B(温度相同的两个物体间不会发生热传递00 C(0C的冰变成0C的水，温度不变，内能不变D(任何物体都具有内能，通过摩擦可增大冰块的内能 12(许多物理学家在科学发展的历程中作出了杰出的贡献(下列说法符合历史事实的是A(伽利略发现了万有引力定律(焦耳首先发现了电流的热效应 Bc(牛顿最早通过实验研究了光的色散现象D(奥斯特首先发现了电流的磁效应13(自行车是一种简便的交通工具，从它的构造和使用过程中，可发现许多与物理有关的知识(下列说法正确的是A(自行车轮胎上凹凸不平的花纹，是为了增大摩擦力B(骑自行车上坡过程中，走“s”形路线更省力C(自行车刹车手闸是—个费力杠杆，急刹车时要用力握紧D(自行车上的红色尾灯能自行发光，晚上能提醒汽车司机注意14?市场上一些不法商贩常用纯净水冒充价格较高的矿泉水对外出售(矿泉水中含有人体所需的多种矿物质，导电能力较强(纯净水是用自来水经过多层过滤后得到的饮用水，矿物质含量较少，导电能力较差(小明根据这两种水导电能力不同这一特点，设计了如图所示的装置，验证他家购买的水是不是矿泉水(P、Q是相同的两根细长玻璃管，P内装满已知矿泉水，Q内装满待测的“矿泉水”(单刀双掷开关S从1拨到2时A(若电压表示数不变，则Q内是纯净水B(若电压表示数不变，则Q内是矿泉水C(若电压表示数变小，则Q内是纯净水D(若电压表示数变小，则Q内是矿泉水15(今年入春以来，我市降水偏少，干旱较为严重(小华家利用晚上时间浇灌麦田，为了照明，他用长导线将电从家中接到田间，所接灯泡型号为220V 100W，通电后，发现该灯泡明显比家中相同型号的灯泡暗(他用电流表测得导线中的电流为0(4A，由此可知(灯泡电阻不变)A(导线的发热功率为10(56WB(导线的发热功率为12Wc(灯泡的实际功率为88WD(灯泡的实际功率为77(44W第?卷(非选择题共65分) 说明:第?卷共4页(用钢笔或圆珠笔(作图可用铅笔)将解答直接写在试卷上二、填空题l本大题共4小题，共l6分)16， (4分)照相机镜头的作用相当于一个透镜;显微镜的目镜是一组透镜，它的作用相当于一个透镜(在甲乙两幅示意图中，矫正近视眼的是 ;矫正远视眼的是 ((填“甲”或“乙”)发电机是根据原理制成的(电动机是根据通电线圈在磁场中受力转动制17((4分)成的(电风扇的主要部件是电动机，电风扇正常工作时，电动机把能转化为能和能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.磁体上吸引能力最强的两个部位叫做磁极，分为南(S)极和北(N)极；磁极间相互作用的规律是：同名磁极相互排斥，异名磁极相互吸引。
2.磁场对放入其中的磁体产生磁力的作用，磁极间的相互作用就是通过磁场发生的。
磁场是有方向的，物理学中把小磁针静止时北(N)极所指的方向规定为该点磁场的方向。
3.在磁场中画一些有方向的曲线，可以方便、形象地描述磁场，这样的曲线叫做磁感线；如图17-1是磁体周围的磁感线，从图上可以看出，磁体周围的磁感线都是从磁体的北(N)极出发，回到南(S)极的，磁感线实际上并不存在。
甲条形磁体乙蹄形磁体丙同名磁极丁异名磁极图17-14.地球周围存在着磁场，小磁针指示南北是因为受到了地磁场的作用。
由于地理的两极和地磁场的两极并不重合，小磁针所指的南北方向与地理的南北方向略有偏离。
地磁的北极在地理南极附近，地磁的南极在地理北极附近。
5.如图17-2是著名的奥斯特实验，观察比较甲、乙两图，可得实验结论是电流周围存在磁场；观察比较甲、丙两图，可得实验结论是电流的磁场方向与电流方向有关。
甲通电乙断电丙改变电流方向图17-26.通电螺线管的极性跟电流方向的关系可用安培定则来判定。
如图17-3所示，用右手握住螺线管，让四指指向螺线管中电流的方向，则拇指所指的那端就是螺线管的北(N)极。
图17-37.影响电磁铁磁性强弱的因素：电流大小、线圈匝数多少。
同一电磁铁，电流越大，磁性越强；电流一定时，线圈匝数越多，磁性越强。
8.电磁继电器是利用低电压、弱电流电路的通断，来间接地控制高电压、强电流电路通断的装置，它的实质就是利用电磁铁来控制工作电路的开关。
9.通电导体在磁场中要受到力的作用，力的方向跟电流的方向、磁场的方向都有关系。
当电流方向或者磁场方向变成相反时，通电导体受力的方向发生(选填“发生”或“不发生”)改变。
10.电动机由两部分组成：能够转动的线圈和固定不动的磁体。
在电动机里，能够转动的部分叫做转子，固定不动的部分叫做定子，电动机工作时把电能转化为机械能，它是利用通电线圈在磁场里受力转动的原理来工作的。
11.闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生感应电流，这种现象叫做电磁感应现象，1831年，英国物理学家法拉第发现了该现象，从而进一步揭示了电现象和磁现象之间的联系。
发电机是利用了电磁感应现象来工作的，它在工作时把机械能转化为电能。
12.导体中的电流迅速变化会在周围产生电磁波。
电磁波的传播不需要介质，在真空中也可以传播。
电磁波在真空中的传播速度c＝_m/s。
如果用“c”表示波速，“λ”表示波长，“f ”表示频率。
则波速、波长和频率之间的关系为：c＝λf，频率的单位是赫兹(Hz)。
电磁波的频率越大，波长越短。
考点1 磁场和磁感线【例1】(2016·湘西州)(多选)下面关于磁体性质的说法不正确的是( )A.任何磁体都有两个磁极B.同名磁极互相吸引，异名磁极互相排斥C.磁体的周围存在着磁场D.小磁针静止时，N极总指向地球北方【解析】据课本知识可知，任何磁体都有两个磁极，即N极和S极，故选项A正确；同名磁极互相排斥，异名磁极互相吸引，故选项B错误；一切磁体周围都存在着磁场，故选项C 正确；在没有其他磁场的影响时，小磁针静止时，由于地磁场的作用，N极总指向地球北方，故选项D错误。
【答案】BD【变式训练】1.如图17-4所示为蹄形磁体周围的磁感线分布图，在a、b、c、d四点中，磁场最强的是( )图17-4A.a点B.b点C.c点D.d点答案：B考点2 安培定则的应用【例2】(2016·长春)如图17-5所示，开关闭合后，下列判断正确的是( )图17-5A.可自由转动的小磁针不发生偏转B.通电螺线管右端为N极C.在通电螺线管中插入铜棒后磁性增强D.通电螺线管外部的磁场与蹄形磁体的磁场相似【解析】(1)由图可知，电流从螺线管的左端流入，右端流出，根据安培定则可知，螺线管右端是N极，左端是S极；由于同名磁极相互排斥，异名磁极相互吸引，所以小磁针S极向左转动。
故选项A错误，选项B正确。
(2)磁化是指原来没有磁性的物体，获得磁性的过程。
铜不是磁性材料，不能被磁化，故选项C错误。
(3)螺线管通电后，通电螺线管周围产生磁场，通电螺线管外部的磁场与条形磁体周围的磁场一样，而不是和蹄形磁体的磁场相似，故选项D错误。
【答案】B【变式训练】2.如图17-6所示，闭合开关S后，小磁针静止时N极指向正确的是( )A B C D图17-6答案：B考点3 探究影响电磁铁磁性强弱的因素【例3】(多选)如图17-7所示，是利用一枚铁钉和导线自制的电磁铁。
关于该电磁铁的说法正确的是( )图17-7A.电磁铁的磁性强弱可以通过吸引曲别针的多少来判断B.电磁铁的磁性强弱跟绕线的匝数有关C.调换电池极性，可以改变电磁铁吸引曲别针的数量D.电磁铁的磁性强弱跟通过的电流大小有关【解析】因为电磁铁磁性的强弱与电流的大小、线圈的匝数有关，与电流的方向无关，因此选项C错误，选项B、D正确。
研究电磁铁时，可以根据它吸引大头针、曲别针等物体的多少来判断它的磁性强弱，故选项A正确。
【答案】ABD【变式训练】3.如图17-8所示是研究电磁铁磁性的实验。
闭合开关后，下列说法正确的是( )图17-8A.电磁铁的下端是N极B.电磁铁能吸引大头针是电磁感应现象C.将铁钉换成铜棒会使磁性增强D.滑片P向左移动，电磁铁吸引大头针的数目会增多答案：A考点4 电磁继电器【例4】(2016·黄冈)如图17-9所示是某宾馆走廊廊灯的自动控制电路。
走廊入口上方安装有反射式光电传感器。
当人靠近到一定距离时，从光电传感器上发射的红外线经人体反射后被接收器接收，接收器中的光敏电阻阻值减小，定值电阻R两端的电压________，同时电磁铁磁性________，工作电路接通，灯泡发光。
图中电磁铁的上端是________极。
图17-9【解析】该自动控制电路的光敏电阻与定值电阻R串联，当人靠近到一定距离时，从光电传感器上发射的红外线经人体反射后被接收器接收，接收器中的光敏电阻阻值减小，电路中电流变大，定值电阻R两端的电压增大，电磁铁磁性增强，衔铁被吸下，灯泡发光。
电源左端是正极，因此电磁铁的下端是电流流进端，根据安培定则，右手四指顺电流方向握住螺线管后，大拇指指向下端，下端为N极，则上端是S极。
【答案】增大增强S【变式训练】4.如图17-10所示是小利设计的一种限流器原理图，当电流超过限制电流时，会自动切断电路。
图17-10(1)当电流超过限制电流时，衔铁N被电磁铁M吸引过去，匀质的金属杆OA在弹簧拉力作用下绕O点转动，电路断开。
刚转动时，OA属于________杠杆。
(2)若要把限流器接入家庭电路中，从安全用电角度考虑，应该把它接在进户线的________线上。
(3)调试时，电流尚未达到设计的限制电流，限流器已经切断电路。
为达到设计要求，应把滑动变阻器滑片P向________移动。
答案：(1)省力(2)火(3)右解析：(1)金属杆OA可视为杠杆，支点为O点，弹簧的拉力为动力，OA的重力为阻力，此时杠杆的动力臂大于阻力臂，所以OA属于省力杠杆；(2)要把限流器接入家庭电路中，从安全用电角度考虑，应该把它接在进户线的火线上；(3)整个装置是一个限流装置，由电磁铁和滑动变阻器这两条支路组成。
干路电流尚未达到设计的限制电流，电磁铁支路的电流已经达到了动作电流而使得衔铁被吸引，切断电路，说明了滑动变阻器没有起到足够的分流作用，当减小滑动变阻器所在支路的电阻时，就能增大干路电流同时不增大电磁铁支路的电流，因而可以满足要求，故应该是减小滑动变阻器连入电路中的电阻，向右移动滑片。
考点5 磁场对电流的作用【例5】(2016·长沙)现代武器中有一种新型电磁炮，它是利用电磁技术制成的一种先进武器，具有速度快、命中率高等特点，其原理是利用磁场对通电导体的作用。
图17-11中与此原理相同的是( )A B C D图17-11【解析】电热水壶是利用电流的热效应工作的，故选项A不符合题意；图B中实验装置，有电源，研究通电导体在磁场中受力，故选项B符合题意；图C中实验装置，无电源，研究电磁感应现象，故选项C不符合题意；电磁继电器的主要部件是电磁铁，是利用了电流的磁效应，故选项D不符合题意。
【答案】B【变式训练】5.如图17-12所示，扬声器是把电信号转化为声信号的装置，工作时线圈中通入携带声音信息、时刻变化的电流。
下列说法中错误的是( )图17-12A.线圈中通入的是方向变化的电流，所以锥形纸盆来回振动，产生声音B.锥形纸盆振动越快，产生的声音音调越高C.锥形纸盆振幅越大，产生的声音响度越大D.扬声器工作过程利用的是电磁感应原理答案：D考点6 电磁感应现象的探究及应用【例6】(2016·北京)在探究产生感应电流的条件时，小东采用了如图17-13所示的实验装置。
闭合开关后，小东左右移动金属棒AB，均未发现电流表的指针发生偏转。
经检查，全部实验器材均无故障且连接无误。
请你猜想电流表指针不偏转的原因是________，写出检验猜想的方法：______________________________。
图17-13【解析】在探究产生感应电流的条件时，小东采用了如图所示的实验装置，闭合开关后，小东左右移动金属棒AB，电流表的指针均未发生偏转。
经检查，全部实验器材均无故障且连接无误，而图中电流表量程为0～0.6 A，由此可以猜想：感应电流太小，电流表的灵敏度太低，无法检测到该实验产生的微小电流。
检验方法：将电流表更换为灵敏电流计，闭合开关后，左右快速移动金属棒，观察灵敏电流计的指针是否发生偏转。
【答案】感应电流太小将电流表更换为灵敏电流计，再进行实验。
【变式训练】6.下列对图17-14所示实验装置的说法中，正确的是( )甲乙丙丁图17-14A.图甲可用来演示通电导体在磁场中的受力情况B.图乙可用来演示发电机的工作原理C.图丙可用来演示电磁铁磁性的强弱与电流大小有关D.图丁可用来演示电动机的工作原理答案：D考点7 电磁波【例7】(2016·绵阳)电视机、微波炉等家用电器给我们的生活带来了许多方便，微波炉使用的电磁波波长很短，但比电视机遥控器所用的波长要长些，下列电磁波成分中波长也比电视机遥控器所用波长长的是( )A.γ射线B.可见光C.红外线D.无线电波【解析】电视机遥控器所用的电磁波为红外线，电磁波谱(波长从大到小的顺序)：无线电波、红外线、可见光、紫外线、X射线、γ射线。
波长最长的为无线电波。
故本题答案选D。
【答案】D【变式训练】7.(2016·临沂)智能公交系统已于2016年5月6日在我市部分县区投入运营，如图17-15是一名乘客正在通过电子站牌获得公交车到站信息。
