河南省电力公司红外热成像现场检测指导意见2006.7
国网公司通用红外测温管理规定
国网神农架供电公司运维检修部红外测温管理规定(配网部分)1 总则1.1 为了贯彻“安全第一，预防为主”的安全生产方针和国家电网公司颁发的《国家电网公司十八项电网重大反事故措施》精神，加强公司系统电力设备红外测温工作的管理，特制定本规定。
1.2红外测温工作的目的是配合设备状态检修和配电设备预防性试验工作，及时发现电网中电压设备缺陷。
1.3电力设备红外检测工作纳入高电压技术监督工作范畴。
1.4本规定适用于公司所属各部室，各部室生产的负责人及有关工程技术人员和工作人员应熟悉和贯彻本规定。
2 组织机构及职责2.1 公司运检部技术计划室职责2.1.1 贯彻执行上级有关标准和规章制度，推动电力设备红外测温工作的开展。
2.1.2 负责红外检测设备的选型，掌握全区电力系统红外测温工作情况和仪器设备配置、使用情况，督促各供电所完善检测手段和设备配置。
2.1.3组织召开全区电力系统红外测温工作会议2.2 运检部（检修公司）各配电运维班组职责2.2.1 贯彻执行上级有关指示和规定，督促、检查和指导各生产单位测温工作的开展。
2.2.2 及时了解红外测温工作技术的发展状况，开展有关红外检测诊断技术问题的研究。
2.2.3 每年对公司所属配网线路的运行设备至少进行一次红外测温，并参及重大故障的分析，组织提出反事故措施。
2.2.4 及时掌握公司系统红外检测仪器的配置和使用情况，负责定期检查和校验红外测温仪器设备的状态和精度；参及红外测温仪器的选型调研，及时向公司汇报红外测温工作开展及仪器设备使用情况。
2.2.5 具体负责组织配电红外测温专业培训和工作会议，提供相关专业技术资料。
2.2.6 负责审查各供电所提交的配网线路设备红外测温重大、紧急缺陷报告，并建立技术档案。
2.2.7 负责对各供电所的红外测温工作进行考核和评比，编写全区年度工作总结。
2.3 各单位职责2.3.1 贯彻执行上级有关指示和各项规章制度，积极开展红外测温工作。
国家电网公司变电检测通用管理规定 第1分册 红外热像检测细则
国家电网公司变电检测通用管理规定第1分册红外热像检测细则国家电网公司二〇一六年十二月目录前言 (II)1 检测条件 (1)1.1环境要求 (1)1.2待测设备要求 (1)1.3人员要求 (1)1.4安全要求 (2)1.5仪器要求 (2)2 检测准备 (3)3 检测方法 (3)3.1检测原理图 (3)3.2检测步骤 (3)3.2.2精确检测 (3)3.3检测验收 (4)4 检测数据分析与处理 (4)4.1判断方法 (4)4.2判断依据 (4)4.3缺陷类型的确定及处理方法 (5)5 检测原始数据和报告 (5)5.1原始数据 (5)5.2检测报告 (5)附录 A （规范性附录）红外热像检测报告 (6)附录 B （规范性附录）红外热像检测异常报告 (7)附录 C （资料性附录）高压开关设备和控制设备各种部件、材料和绝缘介质的温度和温升极限 (8)附录 D （资料性附录）电流致热型设备缺陷诊断判据 (10)附录 E （资料性附录）电压致热型设备缺陷诊断判据 (12)附录 F （资料性附录）风速、风级的关系表 (14)附录G （资料性附录）常用材料发射率的参考值 (15)附录H （资料性附录）精确测量红外热像仪的基本要求 (16)附录I （资料性附录）一般测量红外热像仪的基本要求 (19)附录J （资料性附录）在线型红外热像仪的基本要求 (21)附录K （资料性附录）电气设备红外缺陷典型图谱 (22)I前言为进一步提升公司变电运检管理水平，实现变电管理全公司、全过程、全方位标准化，国网运检部组织26家省公司及中国电科院全面总结公司系统多年来变电设备运维检修管理经验，对现行各项管理规定进行提炼、整合、优化和标准化，以各环节工作和专业分工为对象，编制了国家电网公司变电验收、运维、检测、评价、检修通用管理规定和反事故措施（以下简称“五通一措”）。
经反复征求意见，于2017年1月正式发布，用于替代国网总部及省、市公司原有相关变电运检管理规定，适用于公司系统各级单位。
2024年电气设备热成像检测方案
《电气设备热成像检测施工方案》一、项目背景随着现代工业的快速发展，电气设备在各个领域中都起着至关重要的作用。
然而，由于电气设备长时间运行、过载、接触不良等原因，可能会出现过热现象，这不仅会降低设备的性能和寿命，还可能引发火灾等安全事故。
为了及时发现电气设备的潜在故障，提高设备的可靠性和安全性，我们制定了本电气设备热成像检测方案。
热成像检测技术是一种非接触式的检测方法，通过红外热像仪对电气设备进行扫描，可以快速、准确地检测出设备表面的温度分布情况。
根据温度异常区域，可以判断设备是否存在故障，如过载、接触不良、绝缘损坏等。
这种检测方法具有检测速度快、准确性高、不影响设备正常运行等优点，已成为电气设备检测的重要手段之一。
二、施工步骤1. 检测前准备（1）确定检测范围和检测对象，包括变压器、开关柜、电缆、电机等电气设备。
（2）收集被检测设备的相关资料，如设备型号、规格、运行参数等。
（3）检查红外热像仪的性能和状态，确保其正常工作。
包括检查电池电量、镜头清洁度、图像清晰度等。
（4）准备好检测所需的工具和设备，如梯子、安全带、手电筒等。
2. 现场检测（1）选择合适的检测时间和环境条件。
检测应在设备运行状态下进行，避免在阳光直射、强风、大雾等恶劣天气条件下进行检测。
（2）对被检测设备进行外观检查，观察设备是否有明显的损坏、变形、漏油等现象。
（3）使用红外热像仪对被检测设备进行扫描，从不同角度和距离对设备进行拍摄，确保覆盖所有检测区域。
（4）记录检测数据，包括设备名称、检测位置、温度值等。
同时，对温度异常区域进行标记和拍照，以便后续分析。
3. 数据分析与处理（1）将检测数据导入计算机，使用专业的热成像分析软件对数据进行处理和分析。
（2）根据温度分布情况，判断设备是否存在故障。
对于温度异常区域，结合设备的运行参数和历史数据进行综合分析，确定故障类型和严重程度。
（3）生成检测报告，报告应包括检测结果、故障分析、建议措施等内容。
电气设备远红外热成像扫描管理制度范本
内部管理制度系列电气设备远红外热成像扫描制度（标准、完整、实用、可修改）编号：FS-QG-67113电气设备远红外热成像扫描制度Far infrared thermal imaging scanning system for electrical equipment 说明：为规范化、制度化和统一化作业行为，使人员管理工作有章可循，提高工作效率和责任感、归属感，特此编写。
公司电气设备远红外热成像扫描制度第一章总则为了及时发现设备不正常发热、充油设备缺油等异常运行情况，充分利用科技产品对生产工作的积极作用，做到设备过热缺陷早发现，早处理，避免事故扩大，特制定本制度。
第二章实施细则各风厂筛选出具备红外检测条件的设备，对所有具备红外检测条件的电气设备建立远红外检测档案(见附表一)，并按实际情况制订出红外检测周期和计划，由公司审核并批准后严格实施。
电气设备红外检测周期应遵照DL/T664-1999《带电设备红外诊断技术应用导则》相关要求执行，一般情况下，应对全部设备每半年检测一次，对老化或存在原始缺陷的设备应适当缩短检测周期。
新建、扩改建或大小修的电气设备在带负荷后的一个月内(但最早不得少于24h)应进行一次红外检测和诊断。
对于扫描发现温升异常而暂时不能停电处理的部位，按实际情况缩短检测周期，加强监视，并及早安排停电检修。
对具备使用红外热像仪检测的设备或部位应尽量使用热像仪检测，如果红外热像仪无法检测，应使用红外点温仪进行检测。
对发现的异常设备，应马上汇报给公司主管经理，由生产技术部会同设备所辖班组的班长、技术员、公司主管经理共同制定处理方案，并填写红外检测缺陷记录表(见附表二)。
对于发现的重大设备缺陷，由于系统原因不能及时停电处理的缺陷应马上向公司主管经理、生产技术部汇报。
电气设备红外扫描档案和红外检测缺陷记录表由各风厂检修班组技术员(不具备检修班组的风厂暂时由风厂厂长或风厂专工负责)填写，班组内微机存档，并随时以电子邮件的形式上报给生产技术部并存档。
电力设备红热象诊断细则导则(试行)

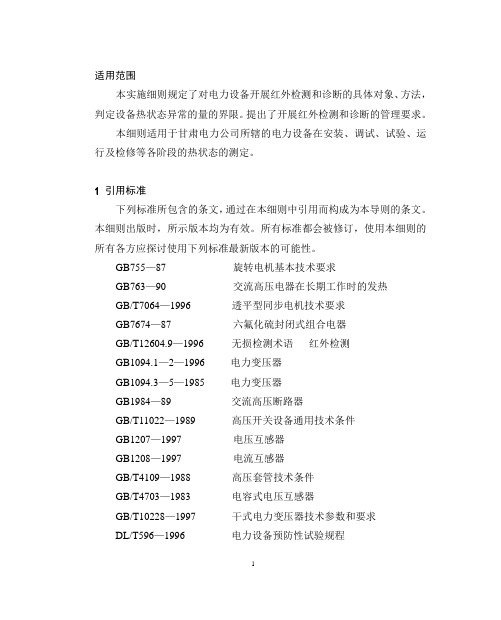

适用范围本实施细则规定了对电力设备开展红外检测和诊断的具体对象、方法，判定设备热状态异常的量的界限。
提出了开展红外检测和诊断的管理要求。
本细则适用于甘肃电力公司所辖的电力设备在安装、调试、试验、运行及检修等各阶段的热状态的测定。
1引用标准下列标准所包含的条文，通过在本细则中引用而构成为本导则的条文。
本细则出版时，所示版本均为有效。
所有标准都会被修订，使用本细则的所有各方应探讨使用下列标准最新版本的可能性。
GB755—87 旋转电机基本技术要求GB763—90 交流高压电器在长期工作时的发热GB/T7064—1996 透平型同步电机技术要求GB7674—87 六氟化硫封闭式组合电器GB/T12604.9—1996 无损检测术语红外检测GB1094.1—2—1996 电力变压器GB1094.3—5—1985 电力变压器GB1984—89 交流高压断路器GB/T11022—1989 高压开关设备通用技术条件GB1207—1997 电压互感器GB1208—1997 电流互感器GB/T4109—1988 高压套管技术条件GB/T4703—1983 电容式电压互感器GB/T10228—1997 干式电力变压器技术参数和要求DL/T596—1996 电力设备预防性试验规程DL/T572—95 电力变压器运行规程DL/T664—1999 带电设备红外诊断技术应用导则3定义本细则采用下列定义3.1红外诊断技术运用红外技术和红外仪器在对设备热状态检测的基础上进行诊断的一门技术。
3.2红外检测借助红外辐射原理测定物体表面温度及温度场分布的一种方法。
3.3热像特征描述物体表面热状态的特征。
通常用文字、伪色彩图像和数字集来表示。
3.4温升广义的温升是指被测点与参照点之间的温度差。
用红外热像法检测和诊断设备热状态时，温升是指用同一检测仪器相继测得的被测物表面温度和环境温度参照体表面温度之差。
3.5温差用同一检测仪器相继测得的各测点的温度之差。
变电站电力设备红外检测工作导则
变电站电力设备红外检测工作导则1范围本导则规定了红外测温原理、检测要求、现场检测方法，给出了数据分析经验，并对红外检测管理工作提出了具体要求。
本导则适用于变电站内运行设备红外检测工作。
2规范性引用文件下列文件中的条款通过本导则的引用而成为本导则的条款。
凡是注日期的引用文件，其随后的所有修改单（不包括勘误的内容）或修订版均不适用于本导则，然而，鼓励根据本导则达成协议的各方研究是否可使用这些标准的最新版本。
凡是不注日期的引用文件，其最新版本适用于本导则。
GB 2900.55 电工术语带电作业GB 18037 带电作业工具基本技术要求与设计导则DL/T408 电业安全工作规程（发电厂和变电所电气部分）DL/T 664 带电设备红外诊断技术应用导则北京市电力公司电力设备状态检修试验规程3术语和定义下列术语和定义适用于本导则。
3.1红外检测利用红外技术，对电力系统中具有电流、电压致热效应或其他致热效应的带电设备进行检测和诊断。
4检测原理基于自然界中一切温度高于绝对零度的物体，时刻都辐射红外线，通过检测红外辐射，分析载有物体的特征信息，从而实现对被检测目标的判断。
5检测要求5.1环境要求5.1.1检测目标及环境的温度不宜低于5℃，如果必须在低温下进行检测，应注意仪器自身的工作温度要求，同时还应考虑水汽结冰使某些进水受潮的设备的缺陷漏检；5.1.2空气湿度不宜大于85%，不应在有雷、雨、雾、雪环境下进行检测；5.1.3室外检测宜在日出之前、日落之后或阴天进行，室内检测宜闭灯进行。
晴天要避开阳光直接照射或反射入镜。
5.1.4被检设备是带电运行设备，并尽量保证红外检测设备和被检设备部位间无遮挡物。
5.1.5检测电流致热的设备，最好在设备负荷高峰状态下进行。
5.2仪器要求5.2.1仪器在使用前应保证其有足够电量，如果电量不足应及时充电；5.2.2仪器应定期校验；5.2.3仪器的存放地点应具有防潮、干燥条件。
5.3人员要求进行红外检测人员应具备如下条件:5.3.1熟悉红外检测的基本原理、诊断分析方法，了解红外检测仪的工作原理、技术参数和性能，掌握红外检测仪的操作方法；5.3.2了解被测设备的结构特点、工作原理、运行状况和导致设备故障的基本因素；5.3.3熟悉本导则，接受过红外检测技术的培训；5.3.4具有一定的现场工作经验，熟悉并能严格遵守电力生产和工作现场的相关安全管理规定。
河南省电力公司红外热成像现场检测指导意见2006.7
河南省电力公司红外热成像现场检测指导意见2006.7附件河南省电力公司红外热成像现场检测指导意见一、总则1.1红外热成像是一种先进有效的检测技术，通过精确诊断可以在设备带电状态下，及时发现设备缺陷，从而保证电力设备安全运行。
为了在河南省电力系统内规范现场红外检测行为，生产技术部组织技术人员编写了本指导意见。
1.2本指导意见适用于河南省电力系统内各供电单位，其它单位可以参考执行，在执行中如发现新问题及时反馈于省公司生产技术部。
二、红外检测现场安全工作要求2.1红外检测人员应熟知《电力安全工作规程》，应具备相关红外基础知识，熟悉红外热成像仪的操作方法，熟悉电网运行方式及电力设备的结构原理。
2.2在变电站（含无人值班站）进行红外检测工作应办理第二种工作票，并携带相关安全措施卡和红外检测现场作业指导书（附录1）。
2.3红外检测宜在傍晚和夜间进行，一般环境温度不宜低于5℃，空气湿度不宜大于85%，不宜在雨、雾、雪及风速超过0.5m/s 的环境下进行，如果超出以上条件进行红外检测时，必须做好相应的安全防护措施与基本技术参数调整，雷雨时禁止进行红外检测。
2.4红外检测工作不得少于3人，工作负责人应熟悉被测电力设备结构，具有红外测温经验并负责全过程安全监护，检测人员负责采集数据及检测质量，另外1人负责照明和记录缺陷。
工作前工作负责人应向运行人员了解设备对地安全距离是否满足要求；电缆沟、窨井盖是否缺损；室内防鼠挡板是否过高；有无走路踏空，绊倒伤人、摔坏仪器等危险点存在；并向工作人员进行交待。
2.5线路检测时，应注意测试位置周围的地形地貌分布，夜间应有充足的照明配合。
2.6二次设备检测时应在运行人员的带领下进行，如需打开机构箱、端子箱、二次设备屏柜门，应由运行人员配合。
防止误动、误碰元器件。
2.7夜晚参与红外检测工作的车辆状况应良好，驾驶员应保持良好的精神状态。
三、红外检测前的准备工作3.1进行红外检测工作所需设备：红外热成像仪1套；温（湿）度表1块；照明设备2套；带闪光数码像机1台；笔记本电脑1台。
电力设备红外检测诊断工作条例
电力设备红外检测诊断工作条例前言电力设备的红外检测诊断技术是一项简便、快捷的设备状态在线检测技术，具有不停电、不取样、非接触、直观、准确、灵敏度高、快速、安全、应用范围广等特点，是保证电力设备安全、经济运行的重要措施。
为加强上海市电力公司电力设备的红外检测诊断（技术监督）工作，为开展电力设备的状态检修积累经验，特制定本条例。
各单位应根据本条例制定相应的实施细则。
1 范围本条例规定了电力设备红外检测诊断工作的一般要求、工作职责、安全要求、电力设备红外检测周期、红外热像仪管理等。
本条例适用于各电压等级中具有电流、电压致热效应或其他致热效应的设备。
例如：变压器、断路器、互感器、电力电容器、避雷器、电力电缆、母线、导线、绝缘子串、组合电器、低压电器及二次回路等。
本条例适用于上海市电力公司开展电力设备红外检测诊断工作的各基层单位及其管理部门。
2规范性引用文件DL/T596-1996 电力设备预防性试验规程DL/T664-1999 带电设备红外诊断技术应用导则3 一般要求3．1 市电力公司生产科技部、超高压输变电公司、市区供电公司必须设专责负责此项工作。
3．2 由公司生产科技部牵头建立公司的电力设备红外检测诊断工作网。
超高压公司、各供电公司应建立相应的工作网，工作网成员应包括各供电分公司、电缆公司（电缆管理处）、集控站、中心站、试验中心等。
3．3 由公司生产科技部牵头建立全公司的电力设备红外检测诊断数据中心。
3．4 由公司生产科技部牵头建立全公司的红外热像仪比对室，确保红外热像仪的定期校验和比对工作。
3．5 由于对电力设备热谱图及缺陷的分析尚处于积累资料阶段，故对电力设备的缺陷定性需结合其它检测手段共同分析、判断。
3．6 电力设备红外检测诊断工作应指导设备的检修工作。
4 工作职责4．1 电力公司红外管理专责工程师(暂定)职责4．1．1 贯彻执行上级及行业有关红外检测工作的各项标准、规章、制度，组织制定有关条例和工作重点。
发电厂红外线测温标准、管理及细则
红外线测温管理为了加强我厂红外检测与诊断工作，进一步规范电网红外检测工作，保障红外测温设备能够有效的发挥作用，充分发挥红外检测技术对电网安全运行的作用，参照中华人民共和国电力行业标准DL/T664-1999《带电设备红外诊断技术应用导则》及《华北电网有限公司红外技术管理制度》，并结合我厂使用红外检测设备的实际情况，特制订本制度。
本制度适用于我厂带电设备红外检测、诊断和相应管理工作。
一、总则（一）本制度规定了电气设备红外检测工作的管理要求，提出了诊断技术和过热缺陷的判断方法。
我厂生产技术部全面负责红外检测的技术管理工作。
（二）各生产单位应明确一名生产领导分管红外检测工作。
必须设立红外检测的专（兼）责人，负责指导和协调本单位的红外监督工作。
（四）各生产单位应负责对红外检测设备的使用、缺陷的汇总、总结及上报工作。
（五）各生产单位班组（变电站）的主要任务是负责本单位带电设备红外检测与诊断工作，负责红外检测诊断技术的应用和红外检测设备管理。
（六）人员基本要求1、从事红外检测与诊断工作的人员应具备以下素质：(1)从事红外检测与诊断工作的人员应熟悉红外检测与诊断技术的基本原理，掌握红外检测仪器的工作原理、主要性能、技术指标以及操作方法，并能熟练操作红外检测仪器。
(2)从事红外检测与诊断工作的人员应了解电气设备的性能、结构、运行状况。
(3)从事红外检测与诊断工作的人员应熟悉掌握中华人民共和国电力行业标准DL/T664-1999《带电设备红外诊断技术应用导则》和本管理制度，掌握《国家电网公司电力安全工作规程（变电站和发电厂电气部分、电力线路部分）（试行）》和现场试验的有关安全规定。
2、红外检测的范围：只要表面发出的红外辐射不受阻挡都属于红外诊断的有效监测设备。
例如：旋转电机、变压器、断路器、互感器、电力电容器、避雷器、电力电缆、母线、导线、绝缘子串、组合电器、低压电器及二次回路等。
二、红外检测与诊断的基本要求(一)对检测设备的要求1、红外测温仪应操作简单，携带方便，测温精确度高，测量结果的重复性好，不受测量环境中高压电磁场的干扰，仪器应满足现场带电实测对距离的要求，并应能对表面放射率、大气环境参数、测量距离等进行修正以保证测量结果的真实性。
变电设备红外热成像作业指导书
变电设备红外热成像作业指导书编变电设备红外热成像现场带电测试作业指导书编写：年月日审核：年月日批准：年 _月 _日作业负责人：作业日期：年月日时至年月日时国网江西省电力公司一、适用范围本作业指导书适用于电力设备预防性试验的周期性项目中，使用红外热像仪进行的带电设备红外诊断工作，但不包括使用红外测温仪（点温仪）进行的工作。
二、检测原理红外热成像探测目标物体自身发射的“热辐射”，将红外能量转换成电信号，通过电子处理，最终转化为人眼可见的红外图象。
三、技术要求3、1 基本要求红外诊断是一项专业性很强的工作，若测试人员不认真负责或业务素质低，就会影响测试结果的准确性。
红外检测人员要求熟悉诊断技术及检测仪的基本原理和诊断程序，熟悉被检测设备的结构特点、工作原理及导致设备故障的基本因素，熟悉相关应用标准等。
3、2 依据标准（1）DL/T664－xx《带电设备红外诊断技术应用导则》（2）GB/T11022-2001《高压开关设备和控制设备标准的共用技术要求》（3）Q/GDW1168—xx《输变电设备状态检修试验规程》3、3 一般检测要求√ 序号内容责任人(签字)备注1 被检设备是带电运行设备，应尽量避开视线中的封闭遮挡物，如门和盖板等。
2 环境温度一般不低于5℃，相对湿度一般不大于85%；天气以阴天、多云为宜，夜间图像质量为佳；不应在雷、雨、雾、雪等气象条件下进行，检测时风速一般不大于5m/s。
3 户外晴天要避开阳光直接照射或反射进入仪器镜头，在室内或晚上检测应避开灯光的直射，宜闭灯检测。
4 检测电流致热型设备，最好在高峰负荷下进行。
否则，一般应在不低于30%的额定负荷下进行，同时应充分考虑小负荷电流对测试结果的影响。
3、4 精确检测要求√ 序号内容责任人(签字)备注1 满足一般检测的环境要求。
2 风速一般不大于0、5m/s。
3 设备通电时间不小于6h，最好在24h以上。
4 检测期间天气为阴天、夜间或晴天日落2h后。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
附件河南省电力公司红外热成像现场检测指导意见一、总则1.1红外热成像是一种先进有效的检测技术，通过精确诊断可以在设备带电状态下，及时发现设备缺陷，从而保证电力设备安全运行。
为了在河南省电力系统内规范现场红外检测行为，生产技术部组织技术人员编写了本指导意见。
1.2本指导意见适用于河南省电力系统内各供电单位，其它单位可以参考执行，在执行中如发现新问题及时反馈于省公司生产技术部。
二、红外检测现场安全工作要求2.1红外检测人员应熟知《电力安全工作规程》，应具备相关红外基础知识，熟悉红外热成像仪的操作方法，熟悉电网运行方式及电力设备的结构原理。
2.2在变电站（含无人值班站）进行红外检测工作应办理第二种工作票，并携带相关安全措施卡和红外检测现场作业指导书（附录1）。
2.3红外检测宜在傍晚和夜间进行，一般环境温度不宜低于5℃，空气湿度不宜大于85%，不宜在雨、雾、雪及风速超过0.5m/s 的环境下进行，如果超出以上条件进行红外检测时，必须做好相应的安全防护措施与基本技术参数调整，雷雨时禁止进行红外检测。
2.4红外检测工作不得少于3人，工作负责人应熟悉被测电力设备结构，具有红外测温经验并负责全过程安全监护，检测人员负责采集数据及检测质量，另外1人负责照明和记录缺陷。
工作前工作负责人应向运行人员了解设备对地安全距离是否满足要求；电缆沟、窨井盖是否缺损；室内防鼠挡板是否过高；有无走路踏空，绊倒伤人、摔坏仪器等危险点存在；并向工作人员进行交待。
2.5线路检测时，应注意测试位置周围的地形地貌分布，夜间应有充足的照明配合。
2.6二次设备检测时应在运行人员的带领下进行，如需打开机构箱、端子箱、二次设备屏柜门，应由运行人员配合。
防止误动、误碰元器件。
2.7夜晚参与红外检测工作的车辆状况应良好，驾驶员应保持良好的精神状态。
三、红外检测前的准备工作3.1进行红外检测工作所需设备：红外热成像仪1套；温（湿）度表1块；照明设备2套；带闪光数码像机1台；笔记本电脑1台。
3.2检测应建立的记录：红外图谱资料库；红外检测记录（附4.3 选择合适的角度和位置对异常设备进行检测，首先对电气设备三相进行全景构图，调整焦距后摄取三相图像与异常相缺陷部位图像。
4.4 在与摄取红外图像的相同位置、角度拍摄可见光数码照片。
4.5对异常部位进一步精确的检测，在确保测试人员安全的前提下，尽可能靠近摄取红外图像，以便准确进行现场分析判断。
4.6对承压型电气设备必须精确检测，如电压互感器、耦合电容器、避雷器、绝缘子等，对测试参数必须准确设置并细致调试后摄取红外图像。
4.7 现场拍摄的方法4.7.1自动调节：使仪器执行内部图像校正的功能，自动调节图像的明亮度和对比度，使图像层次分明。
4.7.2手动调节：通过人工更改某些参数值来调节图像的一种方法。
通常情况下可以通过改变电平值和温宽值来调节图像的亮度和对比度，使图像达到最佳效果。
4.8 拍摄红外热图像的原则4.8.1聚焦：使图像的边缘清晰。
4.8.2构图：全景构图并保存。
4.8.3 点温显示：对最热点图像做精细调节，作为拍摄主体。
4.9图象冻结或者保存之后，有三个要素不能再改变。
4.9.1温度范围。
4.9.2光学聚焦。
4.9.3构图。
因此，在冻结或保存之前一定要选择合适的温度范围，光学聚焦和构图。
4.10 现场检测的重点注意事项4.10.1重点检测的电气设备变压器、断路器、电流互感器、阻波器、并联电容器、隔离开关是热缺陷多发设备；电压互感器、避雷器、高压套管、耦合电容器设备因受潮等原因，绝缘状态发生变化，容易引发闪络或爆炸。
4.10.2红外检测宜闭灯进行，被测物体应避免灯光直射。
红外热成像检测要排除现场干扰，外光的照射及反射，如：照明灯、不锈钢标牌的光反射。
4.10.3室内检测时注意与带电部位保持距离并防强电磁干扰。
4.10.4对能够检测到的设备全部测试，同时要求检测认真仔细。
4.10.5按照仪器的操作方法，了解被测电气设备的结构，从不同的方位直接对故障发热点初步检测后，确定最佳拍摄图像位置，摄取红外图像。
4.10.6对（10千伏—35千伏）金属封闭式开关柜订货时应设计红外测温快门式窗口（或转动圆孔式），对运行中的开关柜应根据实际情况进行快门式窗口（或转动圆孔式）改造。
对怀疑存在缺陷的设备可打开柜门检测。
4.11需要重点检测的电气设备部位（表1）表1 重点检测的电气设备部位五、红外图谱的分析5.1 图谱的现场分析5.1.1发现设备的温升超过标准后，对缺陷设备做准确检测，然后参考相关标准对缺陷进行分类，如果属于危急缺陷，必须提出压限负荷、调整运行方式或其它处理措施，并报告给主管领导、生产管理部门和调度部门。
现场一般用以下几种方法对缺陷进行分析判断。
5.1.1.1 用类比法对同一间隔的异常相与正常相比较。
5.1.1.2 用相对温差法进行分析判断。
5.1.1.3缺陷的分类应根据标准DL-664/1999和各单位规定的温度限值进行初步诊断。
5.1.1.4 对电压致热型的设备缺陷必须利用仪器的线形分析功能进行初步诊断。
5.2 图谱的综合分析5.2.1对不能一下断定缺陷性质的图谱，应利用微机软件作综合分析。
5.3 利用仪器配备的软件对热像图谱进行详细分析。
5.3.1首先对其参数进行独立修正，同时调整图象的亮度和对比度。
5.3.2点温分析：显示发热部位局部最高温度。
5.3.3线温分析：显示出线上最大、最小和平均温度。
5.3.4区域分析：显示选中区域中的最大、最小和平均温度。
5.3.5等温分析：显示某些温度段的具体位置。
5.3.6直方图分析和趋势图分析：显示设备缺陷部位的发展趋势。
5.4对于设备本体过热故障的诊断，应同时结合油化试验、高压试验数据进行分析，综合判断故障的原因，从而有效处理缺陷。
5.5对于隔离开关过热故障的诊断，可结合主导电回路的电阻测量，综合判断故障的原因。
5.6对于一般缺陷或重大缺陷的设备，必要时跟踪测温，做温度趋势分析图，或者做相关试验。
5.7结合停电机会对过热缺陷设备进行相关试验，确定缺陷部位、性质，有效指导消缺。
5.8在雾天与小雨天气，可以根据绝缘子放电声音，放电火花颜色，绝缘子红外热像图，结合污区等级，电导电流监测，以往的污闪事故周期，对变电站绝缘子污秽情况进行初步判断，从而制订设备清扫方案等处理措施。
5.9在高压试验室内可以模拟绝缘子污闪条件，采用对比正常设备与污秽设备红外图谱的方法，探索防污闪技术管理工作。
六、档案管理6.1档案的分类方法6.1.1热缺陷档案的建立以变电站为主目录，以设备单元或发热类别为子目录，存入相关测试报告及红外图谱。
6.1.2热缺陷档案应建立总目录文件，文件宜采用EXCEL格式，便于以时间、变电站、过热部位、过热类别等项目进行快速查询。
6.1.3热缺陷档案应分已处理、未处理、典型三种类别分别存储，并定期进行整理。
6.2热缺陷档案应包括以下五种图谱6.2.1三相的红外图谱。
6.2.2三相的可见光图（与红外图谱同角度、同位置）。
6.2.3故障部位红外特写图谱。
6.2.4检修时发现的故障部件可见光图片。
6.2.5设备消缺投运48小时后的红外图谱。
6.3 缺陷处理前应编写检测报告，检测报告应包括以下内容6.3.1报告名称。
6.3.2检测现场的天气状况、环境温度、环境湿度。
6.3.3 被测设备的名称、部位、负荷、额定电流。
6.3.4被测设备的生产厂家、型号。
6.3.5被测设备的可见光图、故障部位的红外图谱、正常相的红外图谱。
6.3.6过热故障分析曲线图（按过热类别选点、线、面分析）。
6.3.7根据测试结果对过热缺陷所下结论。
6.3.8 在备注栏填写其他需要对过热缺陷补充说明的问题。
6.4 缺陷处理后应编写检测报告，检测报告应包括以下内容6.4.1报告名称。
6.4.2缺陷处理后的红外图谱、分析曲线图。
6.4.3缺陷处理后的可见光图。
6.4.4过热缺陷原因分析。
6.4.5对处理结果所下结论。
6.5 缺陷处理前后的检测报告格式（参考附录3）。
6.6对于已处理的过热缺陷，在档案中应保存缺陷处理前后的相关检修、试验报告内容。
6.7 使用分析软件编制的检测报告，通常转换为WORD或PDF格式，便于检修人员、生产管理人员查看。
七、红外检测的周期7.1对带电电力设备一年进行两次红外热成像检测，分别在夏季和冬季高峰负荷来临之前完成，便于提前发现和处理设备缺陷。
对没运行的设备做好记录，投运后进行补测。
7.2 新设备投运与设备停电检修加入运行后，要做红外检测诊断工作，检验安装检修的质量，复查设备的缺陷是否真正消除。
7.3在集中检修或者重大检修工作前进行详细的红外检测，为检修工作作指导；在集中检修或者重大检修工作后进行详细的红外检测，检验拆卸更换的设备或零部件，避免引发新的缺陷。
7.4 临时性检测，对投入运行的长期备用设备进行检测，如线路旁带时，旁路断路器、旁母隔离开关投运后的检测。
7.6对重要的枢纽站、重负荷站及运行环境恶劣或设备老化的变电站适当缩短检测周期。
八、红外热成像仪的维护8.1红外热成像仪应由专人保管维护，保存在保险柜内，并采取防火、防潮、防盗措施。
8.2 开机时按一下电源按钮，不要反复按电源按钮。
8.3 安装存储卡时要注意方向的正确性，用力要适当。
8.4现场使用仪器时，注意挂好仪器的背带、环带，注意不要刮伤镜头，不使用时应及时盖上镜头盖。
8.5 对仪器充电充满后应拔掉电源，如要延长充电时间，不要超过30分钟。
8.6仪器使用完毕后，要关闭电源，取出电池，盖好镜头盖，把仪器放入便携箱内保存。
8.7禁止用手或纸巾直接擦镜头，也不要用水清洗镜头，应用镜头纸轻轻擦拭。
8.8仪器的机身和附件可用软布擦拭清洁；清除污垢时，应用浸有温和清洁液并拧干的软布擦拭，然后用干的软布擦净。
8.9 仪器长时间放置时，定期开机运行一段时间，以保持性能稳定。
8.10 仪器不可对着太阳、高温热炉、人眼睛等直射，在污染、潮湿、寒冷的环境检测，作好相应的防尘、防潮、保温等防护措施。
附录1 红外检测现场作业指导书—基本条件附录1 红外检测现场作业指导书—作业通用要求附录1 红外检测现场指导书--作业步骤4.4对导线与设备连接部位的发热，在前三项判断方法的基础上可以参照以下经验数据进行分析：①温度≥130℃，为一类缺陷，应立即采取紧急措施，停电处理。
②90℃≦温度<130℃，为二类缺陷，根据实际状况采取措施尽快进行处理。
③70℃≦温度<90℃，为三类缺陷，应计划安排处理。
④温度<70℃，为异常运行设备，应加强运行监视。
注：130℃、90℃、70℃为温度参考值附录2 常用材料的发射率（ε）注：钢芯铝绞线（新线）发射率0.3钢芯铝绞线（氧化）发射率0.7钢芯铝绞线（变黑）发射率0.95铝管母线（新品）发射率0.04铝管母线（氧化）发射率0.45铝管母线（变黑）发射率0.92铜导线（新线）发射率0.7铜导线（氧化）发射率0.8铜导线（变黑）发射率0.95附录3 电力设备的红外检测报告环境温度℃湿度％风速m/s 编号日期：年月日附录4 红外检测记录表工作地点：检测人员：环境温度：℃湿度：％风速：m/s日期：年月日- 23 -。
