808nm光纤耦合半导体激光泵浦源
44瓦超高功率808nm半导体激光器设计与制作
44瓦超高功率808 nm半导体激光器设计与制作仇伯仓，胡海，何晋国深圳清华大学研究院深圳瑞波光电子有限公司1. 引言半导体激光器采用III-V化合物为其有源介质，通常通过电注入，在有源区通过电子与空穴复合将注入的电能量转换为光子能量。
与固态或气体激光相比，半导体激光具有十分显著的特点：1）能量转换效率高，比如典型的808 nm高功率激光的最高电光转换效率可以高达65%以上[1]，与之成为鲜明对照的是，CO2气体激光的能量转换效率仅有10%，而采用传统灯光泵浦的固态激光的能量转换效率更低, 只有1%左右；2）体积小。
一个出射功率超过10 W 的半导体激光芯片尺寸大约为mm3, 而一台固态激光更有可能占据实验室的整整一张工作台；3）可靠性高，平均寿命估计可以长达数十万小时[2]；4）价格低廉。
半导体激光也同样遵从集成电路工业中的摩尔定律，即性能指标随时间以指数上升的趋势改善，而价格则随时间以指数形式下降。
正是因为半导体激光的上述优点，使其愈来愈广泛地应用到国计民生的各个方面，诸如工业应用、信息技术、激光显示、激光医疗以及科学研究与国防应用。
随着激光芯片性能的不断提高与其价格的持续下降，以808 nm 以及9xx nm为代表的高功率激光器件已经成为激光加工系统的最核心的关键部件。
高功率激光芯片有若干重要技术指标，包括能量转换效率以及器件运行可靠性等。
器件的能量转换效率主要取决于芯片的外延结构与器件结构设计，而运行可靠性主要与芯片的腔面处理工艺有关。
本文首先简要综述高功率激光的设计思想以及腔面处理方法，随后展示深圳清华大学研究院和深圳瑞波光电子有限公司在研发808nm高功率单管激光芯片方面所取得的主要进展。
2.高功率激光结构设计图1. 半导体激光外延结构示意图图2. 外延结构以及与之对应的光场分布图3. 量子阱限制因子与SCH层厚度之间的关系图4. 光束发散角与SCH层厚度之间的关系图1给出了一个典型的基于AlGaAs材料的808 nm半导体激光外延结构示意图，由其可见，外延结构由有源区量子阱、AlGaAs波导以及AlGaAs包层材料组成，在材料选取上包层材料的Al 组分要高于波导层材料的Al组分，以保证在材料生长方向形成波导结构，即材料对其中的光场有限制作用（见图2）。
半导体激光泵浦源
半导体激光泵浦源的原理、优势及应用前景一、引言半导体激光泵浦源是一种利用半导体材料作为增益介质，通过电注入或光激发方式实现粒子数反转并产生激光输出的器件。
它具有体积小、重量轻、效率高、可靠性好等优点，因此在通信、医疗、工业加工等领域得到了广泛应用。
本文将从原理、优势及应用前景等方面对半导体激光泵浦源进行详细介绍。
二、半导体激光泵浦源的原理半导体激光泵浦源的工作原理基于半导体材料的能带结构和粒子数反转机制。
当外界注入电流或光激发时，半导体材料中的电子从价带跃迁至导带，形成粒子数反转分布。
在满足一定条件下，这些反转分布的粒子通过受激辐射过程发射出相干光，即激光。
具体来说，半导体激光泵浦源通常由P型半导体和N型半导体组成的PN结结构构成。
当正向偏置电压施加在PN结上时，空穴和电子分别从P区和N区注入到有源层，并在有源层内复合发光。
通过调整注入电流、有源层厚度和掺杂浓度等参数，可以控制激光的输出功率和波长。
三、半导体激光泵浦源的优势1. 体积小、重量轻：与传统的固体激光器相比，半导体激光泵浦源具有更小的体积和重量，便于集成和携带。
2. 效率高：半导体激光泵浦源的电光转换效率较高，通常在百分之几十到百分之几百之间，远高于传统的灯泵浦固体激光器。
3. 可靠性好：半导体激光泵浦源采用电注入方式实现粒子数反转，无需机械运动部件，因此具有较高的可靠性和稳定性。
4. 调制速度快：半导体激光泵浦源的调制速度较快，可以实现高速光通信和光信号处理。
5. 波长可调谐：通过调整有源层的材料和厚度等参数，可以实现半导体激光泵浦源的波长调谐，满足不同应用需求。
6. 成本低：随着半导体材料制备技术的不断发展和规模化生产的实现，半导体激光泵浦源的成本不断降低，具有较高的性价比。
四、半导体激光泵浦源的应用前景1. 通信领域：半导体激光泵浦源是光通信系统中的关键器件之一，用于实现信息的传输和放大。
随着5G、云计算等技术的快速发展，对高速率、大容量光通信系统的需求不断增长，将进一步推动半导体激光泵浦源的发展和应用。
半导体泵浦源

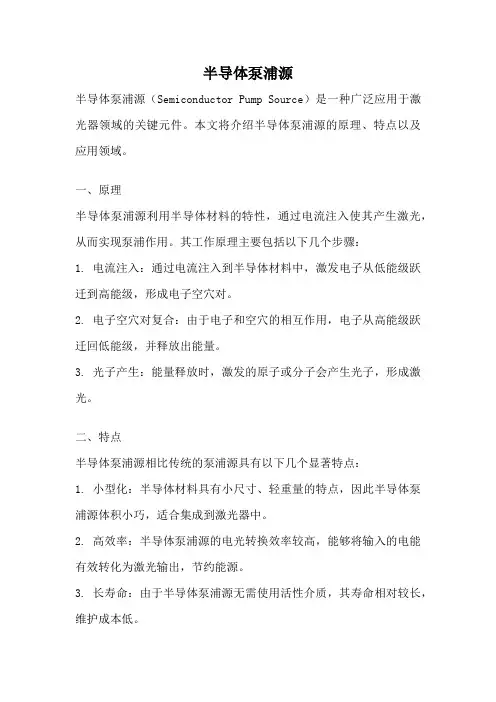

半导体泵浦源半导体泵浦源（Semiconductor Pump Source）是一种广泛应用于激光器领域的关键元件。
