高层建筑物测量方法
简述建筑物变形测量方法
简述建筑物变形测量方法1、高层建筑物变形测量的方法一般来说，变形测量可分成垂直（方向）沉降测量、水平（方向）位移测量、建筑物相邻影响及场地沉降测量、建筑场地及建筑物主体倾斜（垂直度）测量。
此外还有滑坡测量、裂缝观测、挠度观测、抗压观测、日照变形观测及风振观测等等。
1.1 垂直位移观测包括地面垂直位移和建筑物垂直位移。
地面垂直位移指地面的沉降或上升，其原因除了地壳本身的运动外，主要是人为造成的。
为了测定地面和建筑物的垂直位移，需要在远离变形区的稳固地点设置水准基点，并以它为依据来测定设置在变形区的监测点的垂直位移。
目前最常采用的是水准测量方法，观测的水准路线应形成闭合线路。
1.2 倾斜观测测定高层建筑物倾斜的方法有两类：一类是直接测定建筑物的倾斜;另一类是通过测量建筑物基础相对沉陷的方法来确定建筑物的倾斜。
1.3 挠度观测对于高层建筑物，由于它们相当高，故在较小的面积上有很多大的集中荷载，从而导致基础与建筑物的沉陷，其中不均匀的沉降将导致建筑物倾斜，局部构件产生弯曲和引起裂缝。
对于房屋类的高层建筑物，需要对建筑物进行动态观测——振动（摆动）观测。
1.4 裂缝观测当建筑物多处发生裂缝时，应先对裂缝进行编号，然后分别观测裂缝的位置、走向、长度、宽度等项目。
对于建筑物上裂缝的位置、走向以及长度的观测，是在裂缝的两端用油漆画线作标志，或在混凝土表面绘制方格坐标，用钢尺丈量。
观测的次數应视裂缝发展情况而定，一般在发生裂缝初期应每天一次，在裂缝有显著发展，暴雨过后必须加测一次;只有当裂缝发展缓慢后，才适当减少观测次数。
2、沉降产生的原因机制及观测精度的确定2.1 沉降产生的原因机制对于高层建筑而言，对地基土要求比较高，不只限于要求地基土有较高的承载力较少的沉降量，更重要的是要对地基土的性状应充分了解和通过勘探进行必要的研究，以便对地基土作出正确的评价，提出基础类型等。
确外界条件（如地下水位、地基土壤温度变化等）是产生建筑物沉降的另一个主要原因之一。
高层测量方案
3.定期检查设备，确保设备安全运行。
4.建立应急预案，提高应对突发事件的能力。
十、成果交付
1.提供完整的测量报告，包括测量数据、图表、分析等内容。
2.提供原始测量记录、设备校准证书等附件。
3.提供电子版成果文件。
本方案旨在为高层建筑物的测量提供一套严谨、细致的操作指南，确保测量工作的合规性、科学性和有效性。在实际操作过程中，应根据实际情况灵活调整，确保测量目标的实现。
2.严格遵守施工现场管理制度，确保测量人员人身安全；
3.对测量设备进行定期检查、维护，保证设备安全运行；
4.做好数据备份，防止数据丢失。
九、成果提交
1.提交完整的测量成果报告，包括测量数据、图表、分析等；
2.提交测量原始记录、仪器检定证书等附件；
3.提交电子版成果，包括测量数据、成果报告等。
本方案旨在为高层建筑物测量提供一套严谨、科学的操作流程与方法，以确保测量工作合法合规、高效有序地进行。在实际操作过程中，如遇特殊情况，可根据实际情况予以调整。
高层测量方案
第1篇
高层测量方案
一、概述
本方案旨在为我国某高层建筑物的测量提供一套科学、合理、合规的操作流程与方法。通过对建筑物进行精确测量，为后续工程设计、施工、运维等环节提供基础数据支持。本方案遵循我国相关法律法规，结合项目实际情况，充分考虑测量过程中的技术要求及安全措施。
二、测量目标
1.获取建筑物的平面位置、高程、形状、尺寸等基本信息；
四、测量方法与设备
1.平面控制测量：
采用GPS静态测量方法，设备为高精度双频GPS接收机。
2.高程控制测量：
采用水准测量方法，设备为数字水准仪。
高层建筑施工测量
4. 标高施测要点 (1) 观测时尽量做到前后视线等长。 (2) 由±0.000水平线向下或向上量高差时，所用 钢尺应经过检定，量高差时尺身应铅直并用标准 拉力，同时要进行尺长和温度改正(钢结构不加温 度改正)。 (3) 采用预制构件的高层结构施工时，要注意每 层的高差不要超限，同时更要注意控制各层的标 高，防止偏差积累使建筑物总高度偏差超限。
（二）沉降观测点的布设 沉降观测点是设立在建筑物上，能够反映建筑物 沉降量变化的标志性观测点。为了全面准确地反映整个 建筑物的沉降变化情况，沉降观测点的布设应该满足一 下要求： （1）沉降观测点的位置 沉降观测点应布设在能全面 反映建筑物沉降情况的部位，如建筑物四角，沉降缝 两侧，荷载有变化的部位，大型设备基础，柱子基础 和地质条件变化处。
五. 激光铅直仪 激光铅垂仪是指借助仪器中安置的高灵敏度水准管或水 银盘反射系统，将激光束导至铅垂方向用于进行竖向准 直的一种工程测量仪器。
第二节 高层建筑物定位放线
一、高层建筑物定位 高层建筑物的定位，就是把建筑物外廓各轴 线交点测设在地面上，然后根据这些点进行细 部放样。 1、根据原有建筑物定位 2、根据建筑方格网定位 3、根据测量控制点坐标定位
2、观测方法 一般性建筑物可采用三等水准测量的方法进行。 对于高层建筑，应采用精密水准测量方法，按照国家二 等水准测量的要求进行观测，观测时应先后视水准基点， 然后依次前视各沉降观测点，最后再次后视水准基点， 两次后视度数之差不应该超过±1mm。 另外，沉降观测的水准路线应为闭合水准路线。 为了提高精度，不同周期的观测应遵循“五定”原则： 水准基点、沉降观测点要稳定；仪器设备要稳定、观测 人员要稳定；观测时的环境条件要基本一定；观测路线、 镜位、程序和方法要固定。 3、精度要求 高层建筑、建造在不均匀沉降基础上的重要建筑， 高差闭合差为 0.6 n mm（n为测站数），同一后视点两次后视
超高层建筑测量方案
超高层建筑测量方案本工程地上 32 层，地下二层，建筑高度 99.9m，对主体工程的测量要求较高。
特别是工程的垂直度按要求层间不得大于± 3mm。
全高竖向偏差为 3H/10000 且不得大于±30mm。
因为施工现场狭窄，测量精度要求高，为了保证工程测量的精度，联合现场实质状况，选择以下测量方案。
1、平面控制该工程位于街面，属城市高层建筑物，建筑物的红线及定位均由城建规划局测定。
我们依据城建规划局所供给的测量标记和建筑平面图，进行复测，依照建筑物的轴线和开间成立矩形平面直角坐标系控制网，作为平面控制的首级基准。
在地下、地上各层施工中，应能正确快速地恢复各轴线的地点，以保证同一条中线或轴线在各层上投测的地点都能在同一铅垂面内。
在矩形控制的施测中，其四角极点用经纬仪测每角的顶角为 90°，每角用 2 个测回，其偏差不可以大于±9″— 15″，四角的总和为 360°，其偏差不得大于± 20″，四边的距离量距精度为 1/5000L 。
对平面控制的四个极点，建立坚固的标记。
为防备施工过程中因为各样原由造成对标记的影响，对四角极点的观察要按期校核以保证测量的精度。
2、高程控制施工场所狭窄，水平点的设置很难依据现场实质设置四个水平基点，进行连网观察，其闭合差小于± mm（n 测站数）。
按测站数成正比率进行闭合差平差调整，使之各点都得出正确的调解数据，以便在使用过程中相互校核。
3、竖向控制依据实质状况，建筑物的垂直度计划采纳内控法，作为该工程的竖向控制方法。
在内控法施测中主要用威尔特ZNL激光铅垂仪对主楼主要控制线进行天顶、天底投测法投测。
4、技术依照和施工测量设施本工程依照建设部颁发的标准《城市测量规范》（GJJ8—85）及国家《水平测量规范》按二级水平测量要求施测。
施工测量仪器装备状况见下表5、施工测量技术要求〈1〉沉降观察a、沉降观察点的地点在基层四角、框架柱均设。
高层楼房建筑物轴线竖向投测的方法

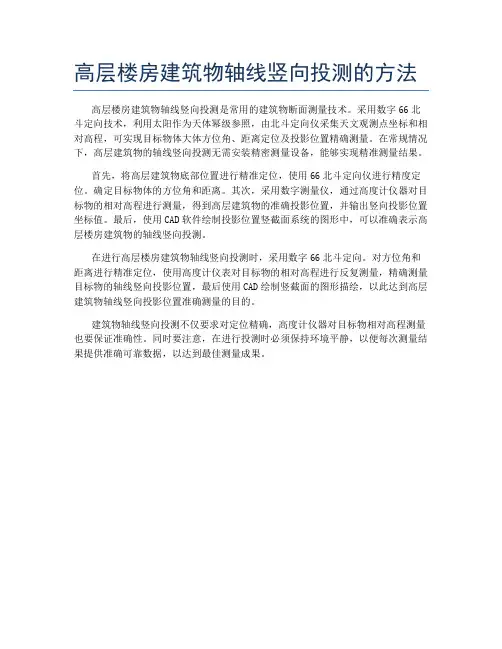

高层楼房建筑物轴线竖向投测的方法
高层楼房建筑物轴线竖向投测是常用的建筑物断面测量技术。
采用数字66北斗定向技术，利用太阳作为天体幂级参照，由北斗定向仪采集天文观测点坐标和相对高程，可实现目标物体大体方位角、距离定位及投影位置精确测量。
在常规情况下，高层建筑物的轴线竖向投测无需安装精密测量设备，能够实现精准测量结果。
首先，将高层建筑物底部位置进行精准定位，使用66北斗定向仪进行精度定位。
确定目标物体的方位角和距离。
其次，采用数字测量仪，通过高度计仪器对目标物的相对高程进行测量，得到高层建筑物的准确投影位置，并输出竖向投影位置坐标值。
最后，使用CAD软件绘制投影位置竖截面系统的图形中，可以准确表示高层楼房建筑物的轴线竖向投测。
在进行高层楼房建筑物轴线竖向投测时，采用数字66北斗定向。
对方位角和距离进行精准定位，使用高度计仪表对目标物的相对高程进行反复测量，精确测量目标物的轴线竖向投影位置，最后使用CAD绘制竖截面的图形描绘，以此达到高层建筑物轴线竖向投影位置准确测量的目的。
建筑物轴线竖向投测不仅要求对定位精确，高度计仪器对目标物相对高程测量也要保证准确性。
同时要注意，在进行投测时必须保持环境平静，以便每次测量结果提供准确可靠数据，以达到最佳测量成果。
高层建筑工程施工测量方案及方法
高层建筑工程施工测量方案及方法一、引言高层建筑工程施工测量是指在高层建筑施工过程中进行的各种测量工作，包括建筑物的基准测量、地形测量、建筑物的外观测量、结构尺寸测量、设备安装位置测量等。
准确的施工测量是高层建筑施工的重要保证，它直接影响到施工质量和工期。
二、施工测量方案1.建立测量基准建立测量基准是高层建筑施工测量的首要任务。
可以利用大地水准测量和全站仪测量等方法建立建筑物的基准点，并进行相应的测量标志物的设置。
在测量过程中，要注意合理布设测量控制点，确保施工过程中的测量数据的准确性和可靠性。
2.地形测量地形测量是高层建筑施工的前期准备工作，它可以提供施工场地的地势和地貌信息，为施工设计和施工方案提供依据。
地形测量可以采用导线测量、全站仪测量、激光测距仪等方法进行，测量数据可以通过计算机软件进行处理，得到详细的地形图和剖面图，为后续的施工提供参考。
3.建筑物外观测量建筑物的外观测量主要是为了控制建筑物的形状和尺寸，以及建筑物与周围环境的协调。
建筑物的外观测量可以采用全站仪测量、测量软件等方法进行，测量数据可以通过地理信息系统进行处理和分析。
在进行建筑物外观数量测量时，要特别注意测量设备的准确性和测量操作的规范性。
4.结构尺寸测量结构尺寸测量是高层建筑施工中非常重要的一项工作，它可以通过测量建筑物的各种尺寸参数来控制建筑物的形态和结构的稳定性。
结构尺寸测量可以采用全站仪测量、激光测距仪等方法进行，测量数据可以通过计算机软件进行处理和分析。
在进行结构尺寸测量时，要特别注意测量设备的准确性和测量操作的规范性。
5.设备安装位置测量设备安装位置测量是高层建筑施工中的一项重要任务，它可以确保设备的位置准确、与结构的连接牢固，以及为后续的设备运行和维护提供便利。
设备安装位置测量可以采用全站仪测量、测量软件等方法进行，测量数据可以通过计算机软件进行处理和分析。
在进行设备安装位置测量时，要特别注意测量设备的准确性和测量操作的规范性。
高层建筑测量方法
高层建筑测量方法在现代城市的发展中，高层建筑如雨后春笋般拔地而起。
这些高楼大厦不仅是城市的地标，更是建筑技术和工程管理的杰作。
而在高层建筑的建设过程中，测量工作是至关重要的一环，它为建筑的设计、施工和质量控制提供了精确的数据支持。
一、高层建筑测量的重要性高层建筑的结构复杂，高度大，施工难度高。
准确的测量数据能够确保建筑的垂直度、水平度和几何尺寸符合设计要求，保证建筑的稳定性和安全性。
同时，测量工作还能为施工过程中的各个环节提供准确的定位，如基础施工、主体结构施工、设备安装等，提高施工效率，减少施工误差。
二、高层建筑测量的准备工作在进行高层建筑测量之前，需要做好充分的准备工作。
首先，要熟悉设计图纸，了解建筑的结构特点、尺寸和标高要求。
其次，要对测量仪器进行校验和调试，确保仪器的精度和准确性。
常用的测量仪器包括全站仪、水准仪、激光铅垂仪等。
此外，还需要确定测量基准点和控制网，通常会在施工现场周围选择稳定可靠的点作为基准点，并建立闭合的控制网。
三、高层建筑的平面控制测量平面控制测量是高层建筑测量的重要内容之一。
一般采用全站仪进行测量，通过测量控制点的坐标，建立平面控制网。
在测量过程中，要注意测量精度和误差控制，保证控制点的准确性和可靠性。
同时，要根据施工进度和需要，对平面控制网进行定期复测和调整。
对于高层建筑的平面控制，还可以采用内控法和外控法相结合的方式。
内控法是在建筑物内部设置控制点，通过激光铅垂仪将控制点的坐标传递到施工楼层。
外控法则是在建筑物外部设置控制点，通过全站仪进行测量和控制。
四、高层建筑的高程控制测量高程控制测量主要是确定建筑物的标高，保证各楼层的高度符合设计要求。
通常采用水准仪进行测量，从已知的高程控制点出发，通过水准测量的方法将高程传递到施工楼层。
在高程控制测量中，要注意水准路线的布设和测量精度的控制。
同时，要对测量数据进行闭合差的计算和调整，确保高程数据的准确性。
五、高层建筑的垂直度测量垂直度是高层建筑施工质量的重要指标之一。
高层建筑施工测量方案
引言概述：高层建筑施工测量方案是在建筑施工中进行必要的测量和数据分析的指导性文件。
本文将分析和讨论高层建筑施工测量方案的相关内容，包括测量方法、测量工具和测量过程等。
通过合理的测量方案，可以确保高层建筑施工的精确性和安全性。
正文内容：1.测量方法1.1传统测量方法1.1.1全站仪测量法1.1.2定向测量法1.1.3高程测量法1.2先进测量方法1.2.1激光扫描测量法1.2.2三维扫描测量法1.2.3动态测量法2.测量工具2.1全站仪2.1.1传统全站仪2.1.2激光全站仪2.1.3光电全站仪2.2激光扫描仪2.2.1三维激光扫描仪2.2.2云激光扫描仪2.2.3激光扫描测量软件2.3GNSS定位系统2.3.1高精度GNSS系统2.3.2实时差分GNSS系统2.3.3RTKGNSS系统3.测量过程3.1前期准备3.1.1建立测量基准点3.1.2建立测量控制网3.1.3制定测量方案3.2施工测量3.2.1水平测量3.2.2垂直测量3.2.3斜坡测量3.3数据处理与分析3.3.1数据采集3.3.2数据处理3.3.3数据分析4.测量精度控制4.1精度评定标准4.1.1精度等级4.1.2测量限差4.2测量误差分析4.2.1系统误差4.2.2随机误差4.2.3累积误差4.3精度控制措施4.3.1仪器校准4.3.2测量方案优化4.3.3数据质量控制5.施工测量安全5.1安全意识培养5.1.1培训和教育5.1.2安全操作规范5.1.3应急预案5.2安全设备保障5.2.1安全帽5.2.2安全绳索5.2.3安全网5.3安全管理措施5.3.1安全巡检5.3.2安全考核5.3.3事故处理与记录总结：高层建筑施工测量方案是确保施工精确性和安全性的重要文件。
本文讨论了测量方法、测量工具、测量过程、测量精度控制和施工测量安全等几个关键点。
通过合理的测量方案和精确的测量工具，可以保障高层建筑施工的顺利进行和安全性。
同时，也提出了测量精度控制和施工测量安全的相关措施，以确保高层建筑施工的质量和安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高层建筑物测量方法
随着超大规模超高层建筑的逐渐兴起，其建设过程中施工测量作业逐渐引起人们的重视。
能否在超高层建筑施工过程中准确的进行测量直接关系到建筑物工程质量的好坏。
其中，高层建筑物测量方法有哪些？下面是本店铺带来的关于高层建筑物测量方法的内容介绍以供参考。
高层建筑物的总高测量方法有哪些
建筑物的总高测量主要是利用经纬仪测量总高点的昂角，再与±0.00 基线测出经纬仪的高度，利用经纬仪与±0.00 基线的距离，和总高点昂角计算经纬仪至总高点的高度，后与经纬仪高度的总和即为建筑物的总高。
采用红外线测量仪时，则可直接测出总高度。
更多关于“高层建筑物测量方法”等建筑方面的知识和建筑施工企业资质，可以关注本店铺进行查询。
第 1 页共1 页。
