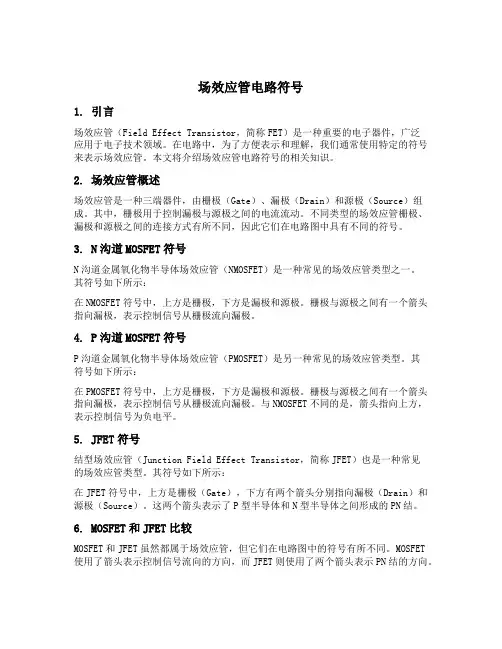

场效应管电路符号1. 引言场效应管（Field Effect Transistor，简称FET）是一种重要的电子器件，广泛应用于电子技术领域。
在电路中，为了方便表示和理解，我们通常使用特定的符号来表示场效应管。
本文将介绍场效应管电路符号的相关知识。
2. 场效应管概述场效应管是一种三端器件，由栅极（Gate）、漏极（Drain）和源极（Source）组成。
其中，栅极用于控制漏极与源极之间的电流流动。
不同类型的场效应管栅极、漏极和源极之间的连接方式有所不同，因此它们在电路图中具有不同的符号。
3. N沟道MOSFET符号N沟道金属氧化物半导体场效应管（NMOSFET）是一种常见的场效应管类型之一。
其符号如下所示：在NMOSFET符号中，上方是栅极，下方是漏极和源极。
栅极与源极之间有一个箭头指向漏极，表示控制信号从栅极流向漏极。
4. P沟道MOSFET符号P沟道金属氧化物半导体场效应管（PMOSFET）是另一种常见的场效应管类型。
其符号如下所示：在PMOSFET符号中，上方是栅极，下方是漏极和源极。
栅极与源极之间有一个箭头指向漏极，表示控制信号从栅极流向漏极。
与NMOSFET不同的是，箭头指向上方，表示控制信号为负电平。
5. JFET符号结型场效应管（Junction Field Effect Transistor，简称JFET）也是一种常见的场效应管类型。
其符号如下所示：在JFET符号中，上方是栅极（Gate），下方有两个箭头分别指向漏极（Drain）和源极（Source）。
这两个箭头表示了P型半导体和N型半导体之间形成的PN结。
6. MOSFET和JFET比较MOSFET和JFET虽然都属于场效应管，但它们在电路图中的符号有所不同。
MOSFET使用了箭头表示控制信号流向的方向，而JFET则使用了两个箭头表示PN结的方向。
此外，MOSFET和JFET在工作原理和特性上也有所不同。
MOSFET的栅极电流接近零，输入电阻较高，而JFET的栅极电流较大，输入电阻较低。
场效应管的基础知识
场效应管的基础知识：
场效应管（Field Effect Transistor，FET）是一种利用电场效应来控制半导体器件中的电流流动的半导体器件。
以下是场效应管的基础知识：
1.工作原理：场效应管利用电场效应原理，通过控制栅极电压来控制源极和漏极之间
的电流。
当栅极电压为零时，源极和漏极之间没有电流。
当栅极电压不为零时，电场效应使得半导体内的电子聚集在沟道的一侧，形成导电沟道，从而使得源极和漏极之间有电流流动。
2.结构：场效应管的结构包括源极（Source）、漏极（Drain）、栅极（Gate）三个电
极。
源极和漏极之间是半导体材料，称为沟道。
栅极位于源极和漏极之间，通过控制栅极电压来控制沟道的通断。
3.类型：场效应管有N沟道和P沟道两种类型。
N沟道场效应管的源极和漏极之间是
N型半导体，P沟道场效应管的源极和漏极之间是P型半导体。
4.特性曲线：场效应管的特性曲线包括转移特性曲线和输出特性曲线。
转移特性曲线
表示栅极电压对漏极电流的影响，输出特性曲线表示漏极电流与漏极电压之间的关系。
5.应用：场效应管广泛应用于电子设备中，如放大器、振荡器、开关等。
由于场效应
管具有体积小、重量轻、寿命长等优点，因此在便携式设备、移动通信等领域得到广泛应用。
场效应管
D (mA) 可变电阻区
i
uGS= 0V uGS = -1V uGS = -2V uGS= -3V
u
DS
时,iD 是 vDS 的线性函数，
管子的漏源间呈现为线
性电阻，且其阻值受 vGS
控制。 （2）管压降vDS 很小。
沟道未 夹断
用途：做压控线性电阻和无触点的、闭合状态
的电子开关。
gm
VDS
2、 极间电容： Cgs和Cgd约为1~3pF，和 Cds约为
0.1~1pF。高频应用时，应考虑极间电容的影响。
vDS 3、 输出电阻rd：rd iD
三、极限参数
VGS
1、 最大漏极电流IDM：管子正常工作时漏极电流 的上限值。
2、 最大耗散功率 PDM ：决定于管子允许的温升。
3、当vGD< VGS(off)时，vGS对iD的控制作用
当vGD = vGS - vDS <VGS(off) 时，即vDS > vGS VGS(off) > 0，导电沟道夹断， iD 不随vDS 变化 ； 但vGS 越小，即|vGS| 越大，沟道电阻越大，对同 样的vDS ， iD 的值越小。所以，此时可以通过改变
③ 场效应管的输入电阻远大于晶体管的输入电
阻，其温度稳定性好、抗辐射能力强、噪声系数小，
但易受静电影响。
④ 场效应管的漏极和源极可以互换，而互换后 特性变化不大；晶体管的集电极和发射极互换后特 性相差很大，只有在特殊情况下才互换使用。但要 注意的是，场效应管的某些产品在出厂时，已将衬 底和源极连接在一起，此时，漏极和源极不可以互 换使用。
JFET 结型
9.2 结型场效应管
一、结型场效应管的结构
什么是场效应管
什么是场效应管场效应管（Field Effect Transistor，简称FET）是一种用于电子设备中的半导体器件。
场效应管利用静电场控制电流流动，其工作原理与晶体管相似。
本文将介绍场效应管的定义、工作原理、类型以及应用领域。
定义：场效应管是一种三极管，由栅极（Gate）、源极（Source）和漏极（Drain）组成。
其中，栅极是控制电流的电极，源极是电流进入管子的电极，漏极是电流从管子流出的电极。
工作原理：场效应管的工作原理基于氧化物半导体场效应。
在FET内部，栅极和基底之间存在一层绝缘氧化物。
当栅极上施加电压时，电压在绝缘氧化物上产生电场，控制了栅极和基底之间的电流。
根据电压的极性和大小，场效应管可以分为两种类型：1. N沟道型场效应管（N-channel FET）：N沟道型FET的基底为P型半导体，漏极和源极之间存在一个N型的沟道。
当栅极电压为正值时，电场将吸引阳极中电子，导致电子从源极流向漏极，形成电流。
2. P沟道型场效应管（P-channel FET）：P沟道型FET的基底为N型半导体，漏极和源极之间存在一个P型的沟道。
当栅极电压为负值时，电场将吸引阴极中的空穴，导致空穴从源极流向漏极，形成电流。
应用领域：场效应管在电子设备中有广泛的应用，包括：1. 放大器：场效应管可以作为放大器，放大小信号电压或电流，用于音频放大、射频放大等应用。
2. 开关：场效应管可以作为开关，控制电流的通断。
例如，在数字逻辑电路中，场效应管可用于构建数字逻辑门电路。
3. 电源稳定器：场效应管可用于构建电源稳定器，保持电源输出的稳定性，用于电子设备的供电。
4. 数模转换器：场效应管可以将模拟信号转换为数字信号，用于模数转换器中的采样和保持电路。
总结：场效应管是一种重要的半导体器件，通过控制电场实现电流控制。
它具有放大器、开关、电源稳定器等多种应用，广泛用于电子设备和电路中。
了解场效应管的工作原理和应用，有助于理解电子技术中的基本原理和电路设计。
场效应管(建议看)
0V –1V –2V uGS = – 3 V
uDS
IDSS
可 变 电 阻 区
预夹断轨迹，uGD＝UGS（off）
恒 流 区
击 穿 区
i D gm U GS
夹断电压
夹断区（截止区）
夹断电压为负
∴栅源电压越负，电流iD越小。
①夹断区： i D 0 UGS<UGS(off) ②可变电阻区(预夹断轨迹左边区域）：
之间的函数关系，即
iD f (uGS ) |U DS 常数
N沟道结型场效应管UGS=0时，存在导电沟道，电流最大；
栅源之间加负向电压UGS＜0直至沟道消失，电流为零。
UGS=0V -1V -2V -3V 夹断电压
U GS ( off ) 0
栅源电压越负，电流越小 恒流区条件：
U GS U GS (off )
3、特性曲线与电流方程
转移特性 输出特性曲线
N沟道增强型MOS管在UGS=0时，无导电沟道，电流为零。
UGS加正向电压至开启电压后，电流随UGS的增大而增大。
VDS 为正的
6V 5V 4V 3V 开启电压
U GS ( th ) 0
栅源电压越正，电流越大 恒流区条件：
U GS U GS (th )
增强型N沟道
耗尽型N沟道
增强型P沟道 耗尽型P沟道
说明：
1、栅极用短线和沟道隔开，表示绝缘栅； 2、箭头：由P区指向N区； 3、虚线：增强型MOS管； 实线：耗尽型MOS管。
二、N沟道增强型MOS管的工作原理
在通常情况下，源极一般都与衬底相连，即UBS=0。 为保证N沟道增强型MOS管正常工作，应保证： ① UGS=0时，漏源之间是两只背向的PN结，不管UDS 极性 如何，其中总有一个PN结反偏，所以不存在导电 沟道。UGS必须大于0（UGS>0）管子才能工作。 ②漏极对源极的电压UDS必须为正值(UDS>0)。这样在漏 极电压作用下，源区电子沿导电沟道行进到漏区，产 生自漏极流向源极的电流。
场效应管基本资料
场效应晶体管（Field Effect Transistor缩写(FET)）简称场效应管。
一般的晶体管是由两种极性的载流子,即多数载流子和反极性的少数载流子参与导电,因此称为双极型晶体管,而FET仅是由多数载流子参与导电,它与双极型相反,也称为单极型晶体管。
它属于电压控制型半导体器件，具有输入电阻高（108W～109W）、噪声小、功耗低、动态范围大、易于集成、没有二次击穿现象、安全工作区域宽等优点，现已成为双极型晶体管和功率晶体管的强大竞争者。
一、场效应管的分类场效应管分结型、绝缘栅型两大类。
结型场效应管（JFET）因有两个PN结而得名，绝缘栅型场效应管（JGFET）则因栅极与其它电极完全绝缘而得名。
目前在绝缘栅型场效应管中，应用最为广泛的是MOS场效应管，简称MOS管（即金属-氧化物-半导体场效应管MOSFET）；此外还有PMOS、NMOS和VMOS功率场效应管，以及最近刚问世的πMOS场效应管、VMOS功率模块等。
按沟道半导体材料的不同，结型和绝缘栅型各分沟道和P沟道两种。
若按导电方式来划分，场效应管又可分成耗尽型与增强型。
结型场效应管均为耗尽型，绝缘栅型场效应管既有耗尽型的，也有增强型的。
场效应晶体管可分为结场效应晶体管和MOS场效应晶体管。
而MOS场效应晶体管又分为N沟耗尽型和增强型；P沟耗尽型和增强型四大类。
见下图。
二、场效应晶体管的型号命名方法现行场效应管有两种命名方法。
第一种命名方法与双极型三极管相同，第三位字母J代表结型场效应管，O代表绝缘栅场效应管。
第二位字母代表材料，D是P型硅，反型层是N沟道；C是N型硅P沟道。
例如,3DJ6D是结型N沟道场效应三极管，3DO6C 是绝缘栅型N沟道场效应三极管。
第二种命名方法是CS××#，CS代表场效应管，××以数字代表型号的序号，#用字母代表同一型号中的不同规格。
例如CS14A、CS45G等。
三、场效应管的参数1、IDSS —饱和漏源电流。
场效应管的基础知识
场效应管的基础学问英文名称：MOSFET （简写：MOS ）中文名称：功率场效应晶体管（简称：场效应管）场效应晶体管简称场效应管，它是由半导体材料构成的。
与一般双极型相比，场效应管具有许多特点。
场效应管是一种单极型半导体（内部只有一种载流子一多子）分四类：N沟通增加型；P沟通增加型;N沟通耗尽型；P沟通耗尽型。
增加型MOS管的特性曲线场效应管有四个电极，栅极G、漏极D、源极S和衬底B ,通常字内部将衬底B与源极S相连。
这样，场效应管在外型上是一个三端电路元件场效管是一种压控电流源器件，即流入的漏极电流ID栅源电压UGS掌握。
1、转移特性曲线:应留意：①转移特性曲线反映掌握电压VGS与电流ID之间的关系。
②当VGS很小时,ID基本为零，管子截止;当VGS大于某一个电压VTN时ID随VGS的变化而变化，VTN称为开启电压，约为2V0③无论是在VGS2、输出特性曲线：输出特性是在给顶VGS的条件下，ID与VDS之间的关系。
可分三个区域。
①夹断区：VGS②可变电阻区：VGS>VTN且VDS值较小。
VGS值越大，则曲线越陡，D、S极之间的等效电阻RDS值就越小。
③恒流区：VGS>VTN且VDS值较大。
这时ID只取于VGS ,而与VDS无关。
3、MOS管开关条件和特点：管型状态,N-MOS , P-MOS特点截止VTN , RDS特别大，相当与开关断开导通VGS2VTN , VGS<VTN , RON很小，相当于开关闭合4、MOS场效应管的主要参数①直流参数a、开启电压VTN ,当VGS>UTN时，增加型NMOS管通道。
b、输入电阻RGS , 一般RGS值为109〜1012。
高值②极限参数最大漏极电流IDSM击穿电压V(RB)GS , V(RB)DS最大允许耗散功率PDSM5、场效应的电极判别用RxlK挡，将黑表笔接管子的一个电极，用红表笔分别接此外两个电极，如两次测得的结果阻值都很小，则黑表笔所接的电极就是栅极(G),此外两极为源(S)、漏(D)极，而且是N型沟场效应管。
场效应管参数解释
场效应管参数解释场效应管（FET，Field Effect Transistor）是一种基于电场效应工作的电子器件。
FET的主要参数包括：沟道电阻R_DS(on)，温度系数，漏源结电压V_DS，最大漏极耗散功率P_D，静态漏极电流I_DSS，增益带宽积(f_T)，漏极电流温度系数，静态工作点电流(I_D)，输入电阻R_in，输出电导G_out等。
1. 沟道电阻R_DS(on):沟道电阻R_DS(on)是场效应管在导通状态下沟道两端的电压降所对应的电流的比值。
沟道电阻越小，导通状态下的损耗越小，效率越高。
通常用来衡量FET开关特性的重要参数。
2.温度系数:温度系数是指FET在不同温度下控制和漏极电流之间的变化率。
FET 的温度特性与其材料和结构密切相关，不同的FET具有不同的温度系数。
一般来说，理想的温度系数应该接近零，以保证FET在不同温度下的稳定性。
3.漏源结电压V_DS:漏源结电压是指FET的漏极到源极之间的电压。
通常情况下，漏源结电压应小于FET的额定值，以避免过载和损坏。
4.最大漏极耗散功率P_D:最大漏极耗散功率是指FET能够承受的最大功率。
超过该功率将导致FET过热和损坏。
因此，在设计电路时，需要根据FET的最大漏极耗散功率来合理选择和配置。
5.静态漏极电流I_DSS:静态漏极电流是指FET在漏源极之间的电流，当FET处于关闭状态时的漏极电流。
静态漏极电流的大小与FET的型号、工作温度以及用途等因素有关。
6.增益带宽积(f_T):增益带宽积是衡量FET高频特性的重要指标，它代表了FET可以放大信号的最高频率。
增益带宽积越高，代表FET在高频应用中有更好的性能。
7.漏极电流温度系数:漏极电流温度系数是指FET的漏极电流随温度的变化率。
漏极电流温度系数的合理选择可以保持FET在不同温度下的稳定性。
8.静态工作点电流(I_D):静态工作点电流是指FET在静态工作状态下的漏极电流。
静态工作点电流需要根据具体的应用需求和设计要求选择，以使FET在正常工作范围内。
