冷缩电缆头制作工艺
冷缩电缆头制作的基本工艺
46
• 9） 清洁主绝缘层表面： 用专用清洁剂擦净主绝缘表面的污物，清洁时注意应从 绝缘端擦向外半导层端，一般不要反向擦，以免将半导电物质带到主绝缘层表面。
• 10）安装冷缩电缆终端管：(内附应力控制管，应力控制管是控制电缆终端电场分 布的重要部件，一定要注意应力控制管的安装位置，要严格按照说明书的规定进行)
护套。 2）锯钢铠： 暂用恒力弹簧顺钢铠将钢铠扎住，然后顺钢铠包紧方向 锯一环形深痕，（不要锯断第二层钢铠，防止伤到电缆），用一字螺 丝刀撬起（钢铠边断开），再用钳子拉下并转松钢铠，脱出钢铠带， 处理好锯断处的毛刺。整个过程都要顺钢铠包紧方向，不能让电缆上 的钢铠松脱。 3）剥内护套：关键点：防止划伤铜屏蔽 。 • 4） 安装接地线：用恒力弹簧将两根接地线分别与电缆铜屏蔽层及铠 装层连接。一般情况下屏蔽层与钢铠的两根接地线要求绝缘隔开。 • 5）安装冷缩3芯分支：（按电缆附件说明书的要求进行） • 6） 套装冷缩护套管： （按电缆附件说明书的要求进行） • 7） 铜屏蔽层处理： 在电缆芯线分叉处做好色相标记，按电缆附件说 明书，正确测量好铜屏蔽层切断处位置，（用PVC带包一下，防止铜 屏蔽层松开），或在切断处内侧用铜丝扎紧，顺铜带扎紧方向沿铜丝 用刀划一浅痕（注意不能划破半导体层！），慢慢将铜屏蔽带撕下， 最后顺铜带扎紧方向解掉铜丝。
45
• 8） 剥外半导电层： 在离铜带断口10-20mm处（以说明书规定尺寸为准）为外半 导电层断口，断口内侧包一圈胶带作标记。 ①可剥离型外半导电层处理方法 在预定的半导电层剥切处（胶带外侧），用刀划 一环痕，从环痕向未端划两条竖痕，间距约10mm。然后将些条形半 导电层从未端 向环形痕方向撕下（注意，不能拉起环痕内侧的半导电层！），用刀划痕时不应损 伤绝缘层，半导电层断口应整齐。检查主绝缘层表面有无刀痕和残留的半导电材料， 如有应清理干净。 （上海市供电局的方法值得推广，采用小园挫在预定的外半导电层切断处挫一个 园周，这样一来可防止刀片切伤电缆绝缘、二来外半导电的断口为一个斜坡，平整 光滑。） ②不可剥离型外半导电层处理方法 从芯线未端开始用玻璃刮掉半导电层（也可 用专用刀具），在断口处刮一斜坡，断口要整齐，主绝缘层表面不应留半导电材料， 且表面应采用砂带打磨光滑。（35kV电缆的外屏蔽多为不可剥离型）
3m单芯冷缩电缆中间头制作工艺
一、介绍3M单芯冷缩电缆中间头的作用和特点3M单芯冷缩电缆中间头是一种用于电力电缆连接和绝缘的重要部件。
它具有良好的耐热、耐寒、耐腐蚀和电气绝缘性能，能够有效保护电缆连接部位，延长电缆的使用寿命。
3M单芯冷缩电缆中间头采用热缩技术制作，能够有效防止水分和灰尘的侵入，提高电缆连接点的稳定性和安全性。
其主要特点包括材质坚固耐用、易安装、耐高温低温、具有防水、防尘、防腐蚀等性能。
二、3M单芯冷缩电缆中间头的制作工艺流程1. 准备工作：确认所需的3M单芯冷缩电缆中间头型号和规格，并检查工具齐全、外观无损坏。
2. 切割电缆：根据电缆尺寸和要求，采用电缆切割工具将电缆两端剥离，露出内芯和绝缘层，注意保持内芯的完整性。
3. 处理电缆连接端：清洁电缆连接端的绝缘层，确保表面无灰尘、油污和潮湿，确保后续的电缆中间头安装工作能够顺利进行。
4. 安装电缆中间头：根据电缆中间头的规格和安装要求，将电缆中间头套在电缆连接端，确保套管与电缆内芯和绝缘层紧密贴合。
5. 使用热源：利用热风枪或火焰加热器对电缆中间头进行均匀加热，直到电缆中间头完全收缩和与电缆连接端紧密结合。
6. 验收工作：待电缆中间头冷却后，进行外观和连接质量的检查，确保连接牢固，绝缘性良好，无松动和漏气现象。
三、3M单芯冷缩电缆中间头制作工艺的注意事项1. 根据3M单芯冷缩电缆中间头的具体使用说明，选择相应的型号和规格，确保与电缆连接端相匹配。
2. 进行切割和处理电缆连接端时，要小心操作，防止损坏电缆内芯和绝缘层。
3. 在安装电缆中间头时，要确保套管与电缆内芯和绝缘层贴合紧密，避免留下空隙或气泡。
4. 在加热电缆中间头时，要控制好加热温度和时间，避免过热或过短时间造成连接质量不佳。
5. 在验收工作中要仔细检查，确保每个连接点的质量合格，避免因疏忽而导致安全隐患。
四、结语3M单芯冷缩电缆中间头的制作工艺是一个重要的环节，制作工艺的质量和严谨程度直接影响连接点的安全性和稳定性。
冷缩电缆头制作工艺流程及注意事项
冷缩电缆头制作工艺流程及注意事项摘要：简单叙述高压冷缩电缆头制作流程以及在制作过程中所注意的相关事项。
关健词：冷缩电缆头冷缩管钢铠填充胶铜屏蔽接地线中图分类号： tm246 文献标识码： a 文章编号：在电力系统中，电缆以其施工维护方便、供电可靠性高等特点得以广泛应用。
特别是冷缩电缆头由于现场施工简单方便，因而得到了越来越广泛的应用。
1、冷缩电缆头制作的基本工艺原理利用冷缩管的收缩性，使冷缩管与电缆完全紧贴，同时用半导体自粘带密封端口，使其具有良好的绝缘和防水防潮效果。
2、冷缩电缆头制作的基本工艺流程2.1、剥外护套和钢铠将电缆校直、擦净。
剥去从安装位置到接线端子的外护套（可将恒力弹簧暂时绕在外护套切断处，以方便剥去外护套）。
锯钢铠前先暂用恒力弹簧顺钢铠将钢铠扎住，然后顺钢铠包紧方向锯一环形深痕，（不要锯断第二层钢铠，防止伤到电缆），用一字螺丝刀撬起（钢铠边断开），再用钳子拉下并转松钢铠，脱出钢铠带，处理好锯断处的毛刺。
整个过程都要顺钢铠包紧方向，不能让电缆上的钢铠松脱。
2.2、开剥内护套留钢铠30mm、内护套10mm，并用扎丝或pvc带缠绕钢铠以防松散。
铜屏蔽端头用pvc带缠紧，以防松散。
（注：防止划伤铜屏蔽）2.3、安装钢铠接地线擦去剥开处往下50mm外护套上的表面污垢，在15mm处均匀绕一层填充胶。
除去钢铠上的油漆、铁锈。
用大恒力弹簧将接地线卡在钢铠上，恒力弹簧缠绕一圈后，再将接地线反折，将恒力弹簧压在接地线上，直至缠绕完毕，最后再用绝缘自粘带在恒力弹簧外面绕上层。
2.4、固定铜屏蔽接地线将一根接地线接到铜屏蔽上（接地线末端翻卷2—3卷后用三角垫锥用力将其塞入电缆分岔处，然后绕三相铜屏蔽一周后引出）用恒力弹簧固定牢固。
（必要时并焊接）2.5、尾部防水处理将两根接地线分别按在填充胶上，再在上面绕2层填充胶至接地线与铜蔽层连接处，三岔口处多缠一层，这样做出的冷缩指套饱满充实。
可在填充胶及小恒力弹簧外缠一层黑色自粘带，使冷缩指套内的塑料支撑条易于抽出。
27_冷缩型电缆头制作工艺
10KV三芯交联电缆冷缩中间头制作工艺
1、校直电缆 将电缆校直，两端重叠200-300mm拟定接头中心后，在中心处锯
断。 2、剥切外护套 按图-1所示尺寸500mm和700mm，剥除两端电缆外护套。注意;清
洁切口处50mm内旳电缆外护套。
图-1 10KV三芯电缆冷缩中间头剖切图
10KV三芯交联电缆冷缩中间头制作工艺
10KV三芯交联电缆冷缩终端头制作工艺
14、安装冷缩管 如图-2（g）所示，在三根电缆线芯上分别套入冷缩式直
管，与三叉手套旳手指搭接15mm，逆时针抽掉芯绳，使其 收缩。注意：定位必须精确。 15、校验尺寸（户外头无此项作业） 校验电缆端头顶部到冷缩式直管上端口旳尺寸C。假如 C<250mm+B，厕进行16步；假如C>250mm+B,则可跳过16步 而直接进行第17步。 16、剥切冷缩管（户外头无此项作业） 从冷缩式直管旳上端口开始向下切除（250mm+B）-C一段 长度旳冷缩直管。注意：切除时，应用PVVC胶带固定后环 切，禁止轴向切割；切割端口应平整、光滑、无毛刺、划 痕、裂口；不得伤及铜屏蔽层。
10KV三芯交联电缆冷缩中间头制作工艺
18、绕包防水带 如图-2（f）所示，在电缆两端旳内衬层上绕包一层防水带
做防水保护。假如需要将钢带接地与铜屏蔽接地分离时， 还应用防水带将电缆两端内衬层之间绕包一层。注意：涂 胶粘剂旳一面朝外，绕包层表面应连续、光滑。 19、安装铠装接地编织线 如图-2（g）所示，将编织线两端各展开80mm，贴附在电缆 接头两端旳防水带、钢带上，并与电缆外护套搭接20mm。 然后用恒力弹簧将编织线固定在电缆钢带上（搭接在电缆 外护套上旳部分反折胡来一并固定在钢带上）。
10KV三芯交联电缆冷缩终端头制作工艺

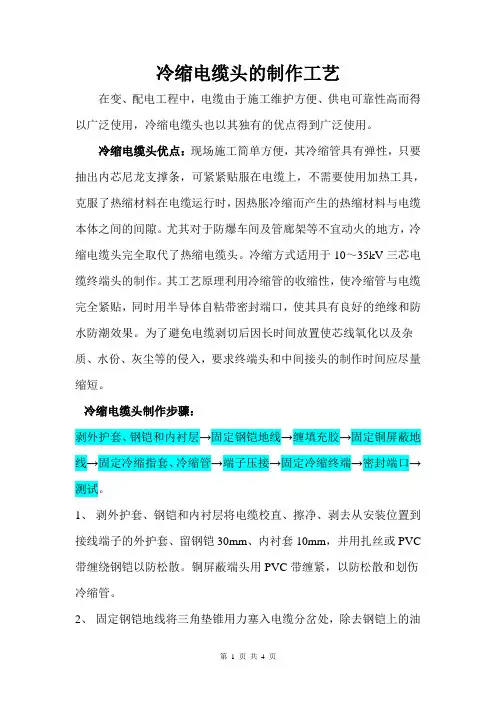

冷缩电缆头的制作工艺
冷缩电缆头的制作工艺在变、配电工程中，电缆由于施工维护方便、供电可靠性高而得以广泛使用，冷缩电缆头也以其独有的优点得到广泛使用。
冷缩电缆头优点：现场施工简单方便，其冷缩管具有弹性，只要抽出内芯尼龙支撑条，可紧紧贴服在电缆上，不需要使用加热工具，克服了热缩材料在电缆运行时，因热胀冷缩而产生的热缩材料与电缆本体之间的间隙。
尤其对于防爆车间及管廊架等不宜动火的地方，冷缩电缆头完全取代了热缩电缆头。
冷缩方式适用于10～35kV三芯电缆终端头的制作。
其工艺原理利用冷缩管的收缩性，使冷缩管与电缆完全紧贴，同时用半导体自粘带密封端口，使其具有良好的绝缘和防水防潮效果。
为了避免电缆剥切后因长时间放置使芯线氧化以及杂质、水份、灰尘等的侵入，要求终端头和中间接头的制作时间应尽量缩短。
冷缩电缆头制作步骤：剥外护套、钢铠和内衬层→固定钢铠地线→缠填充胶→固定铜屏蔽地线→固定冷缩指套、冷缩管→端子压接→固定冷缩终端→密封端口→测试。
1、剥外护套、钢铠和内衬层将电缆校直、擦净、剥去从安装位置到接线端子的外护套、留钢铠30mm、内衬套10mm，并用扎丝或PVC 带缠绕钢铠以防松散。
铜屏蔽端头用PVC带缠紧，以防松散和划伤冷缩管。
2、固定钢铠地线将三角垫锥用力塞入电缆分岔处，除去钢铠上的油漆、铁锈，用大恒力弹簧将钢铠地线固定在钢铠上。
为固定牢固，地线应预留10～20mm，恒力弹簧缠绕一圈后，把预留部分反折，再用恒力弹簧缠绕。
固定铜屏蔽地线也是如此。
3、缠填充胶自断口以下50mm至整个恒力弹簧、钢铠及内护层，用填充胶缠绕两层，三岔口处多缠一层，这样做出的冷缩指套饱满充实。
4、固定铜屏蔽地线将一端分成三股的地线分别用三个小恒力弹簧固定在三相铜屏蔽上，缠好后尽量把弹簧往里推。
将钢铠地线与铜屏蔽地线分开，不要短接。
5、固定冷缩指套、冷缩管在填充胶及小恒力弹簧外缠一层黑色自粘带，使冷缩指套内的塑料条易于抽出。
将指端的三个小支撑管略微拽出一点(从里看和指根对齐)，再将指套套入尽量下压，逆时针将端塑料条抽出。

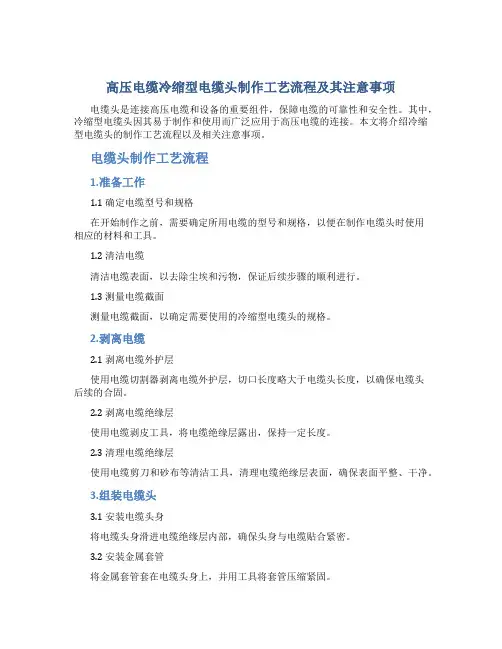

高压电缆冷缩型电缆头制作工艺流程及其注意事项
高压电缆冷缩型电缆头制作工艺流程及其注意事项电缆头是连接高压电缆和设备的重要组件，保障电缆的可靠性和安全性。
其中，冷缩型电缆头因其易于制作和使用而广泛应用于高压电缆的连接。
本文将介绍冷缩型电缆头的制作工艺流程以及相关注意事项。
电缆头制作工艺流程1.准备工作1.1 确定电缆型号和规格在开始制作之前，需要确定所用电缆的型号和规格，以便在制作电缆头时使用相应的材料和工具。
1.2 清洁电缆清洁电缆表面，以去除尘埃和污物，保证后续步骤的顺利进行。
1.3 测量电缆截面测量电缆截面，以确定需要使用的冷缩型电缆头的规格。
2.剥离电缆2.1 剥离电缆外护层使用电缆切割器剥离电缆外护层，切口长度略大于电缆头长度，以确保电缆头后续的合固。
2.2 剥离电缆绝缘层使用电缆剥皮工具，将电缆绝缘层露出，保持一定长度。
2.3 清理电缆绝缘层使用电缆剪刀和砂布等清洁工具，清理电缆绝缘层表面，确保表面平整、干净。
3.组装电缆头3.1 安装电缆头身将电缆头身滑进电缆绝缘层内部，确保头身与电缆贴合紧密。
3.2 安装金属套管将金属套管套在电缆头身上，并用工具将套管压缩紧固。
3.3 安装弹性垫圈安装弹性垫圈，可有效缓解温度变化对连接件的影响，提高电缆头的可靠性。
3.4 安装绝缘套管将两段绝缘套管套在金属套管上，确保电缆头密封性和绝缘性能。
4.热收缩4.1 利用热源预缩使用热风枪或火焰枪等热源施加一定的热量，将电缆头膨胀并收缩，预缩后的电缆头可提供更好的密封和防水性能。
4.2 缩头收缩在完成预缩后，使用热源再次向电缆头施加热量，使其达到收缩状态。
5.测试验证完成电缆头的制作并热收缩后，需要对电缆头进行测试验证。
5.1 测试电阻值测试电阻值，确保连接件的接触良好。
5.2 测试耐压性测试耐压性，确保电缆头的绝缘性能与高压电缆相匹配。
5.3 测试机械强度测试机械强度，确保连接件的可靠性和耐用性。
制作注意事项1.确保清洁工作在进行任何操作之前，需要对电缆进行彻底清洗，以消除尘埃、污垢和其他表面污染物。
4芯冷缩电缆头制作流程
4芯冷缩电缆头制作流程
4芯冷缩电缆头制作流程主要包括以下步骤：
1. 剥线准备：根据电缆头尺寸要求，剥除电缆的外护套、铠装层和内护套，露出电缆芯线并清洁绝缘层。
2. 电缆预处理：电缆芯线做半导电层剥离和屏蔽层处理，保证导体裸露部位符合规定长度，并涂抹硅脂或安装应力控制管。
3. 安装冷缩组件：依次套入冷缩电缆附件的指套、中间管和端帽，按照厂家说明预先扩张到位。
4. 电缆芯线接线：按照接线要求，将四芯电缆分别压接或焊接至接线端子，确保电气连接可靠。
5. 收缩固定：将接线后的电缆芯线排列整齐，然后按照从外至内的顺序，逐级抽掉冷缩组件内的塑料支撑条，使得冷缩材料自然收缩，紧密包裹住电缆连接部位和芯线接头。
6. 检查确认：检查电缆头外观无明显变形，冷缩材料完全贴合电缆，无空鼓现象，电气连接处无松动，确保防水防潮性能。
冷缩电缆中间头制作工艺
冷缩电缆中间头制作工艺1. 概述冷缩电缆中间头是一种用于连接不同规格、截面形状或绝缘材料的电缆的重要部件。
它可以提供电气绝缘保护，并保证电缆的正常传输功能。
本文将详细介绍冷缩电缆中间头的制作工艺，包括所需材料与工具、制作步骤等。
2. 所需材料与工具制作冷缩电缆中间头所需的主要材料与工具如下：2.1 材料•冷缩电缆中间头套管（具体规格根据实际需求确定）•冷缩电缆中间头绝缘层•导电胶•电缆固定套2.2 工具•剥线钳•手工电缆剥皮工具•热风枪•切割工具•扳手3. 制作步骤3.1 准备工作1.确定所需制作的冷缩电缆中间头的规格和型号，并准备好相应的材料和工具。
2.将电缆铺展在工作台上，并检查是否有损坏或老化现象，如有需要修复或更换。
3.使用剥线钳或手工电缆剥皮工具，逐步去除电缆外护套，直至露出绝缘层。
3.2 安装冷缩套管1.根据电缆绝缘层的外径选择合适的冷缩套管，确保套管长度略长于绝缘层。
2.将冷缩套管滑到电缆绝缘层上，并确保套管与电缆绝缘层充分接触。
3.使用热风枪加热冷缩套管，使其收缩并与电缆绝缘层紧密连接在一起。
3.3 确定导电胶位置1.使用切割工具小心剪开冷缩套管的一端，将绝缘层露出。
2.按照导电胶的规格和长度，将其放置在冷缩套管和电缆绝缘层之间，并确保导电胶与电缆绝缘层充分接触。
3.4 安装电缆固定套1.将电缆固定套滑至冷缩套管的另一端，并确保套管与固定套充分接触。
2.使用扳手适当拧紧电缆固定套，确保电缆固定在中间头中。
3.5 冷缩套管再次加热1.使用热风枪加热整个冷缩套管，使其收缩并与导电胶、电缆固定套等部件紧密连接。
2.确认冷缩套管没有松动，且各部件之间无缺陷。
4. 检验与包装4.1 检验1.使用万用表或特定的电气检测仪器，检测中间头的电气性能，包括绝缘电阻和电缆连接等。
2.检查中间头的外观，确保表面光滑，无明显的破损或变形。
3.检查中间头的尺寸，确认其符合设计要求。
4.2 包装1.将制作完毕的中间头放入合适的包装盒中，以保护其不受外界环境的影响。
