组态王软件详细教程 第三讲 让画面动起来
组态王6.53初级培训教程完整版(共12讲_1~5讲)
组态王工程管理器是用来建立新工程，对添加到工程管理器的工程做统一的管理。工程 管理器的主要功能包括：新建、删除工程，对工程重命名，搜索组态王工程，修改工程属性， 工程备份、恢复，数据词典的导入导出，切换到组态王开发或运行环境等。假设您已经正确 安装了“组态王 6.52”的话，可以通过以下方式启动工程管理器：
- 12 -
恢复：单击此快捷键可将备份的工程文件恢复到工程列表区中。
DB 导出：利用此快捷键可将组态王工程数据词典中的变量导出到 EXCEL 表格中，用户可在 EXCEL 表格中查看或修改变量的属性。在工程列表区中选 择任一工程后，单击此快捷键在弹出的“浏览文件夹”对话框中输入保存文件 的名称，系统自动将选中工程的所有变量导出到 EXCEL 表格中。
北京亚控科技发展有限公司
第二讲 建立一个新工程
-4-
第二讲 建立一个新工程
本课程您将：
Ì 工程管理器 Ì 工程浏览器 Ì 定义 I/O 设备 Ì 定义数据变量
第一节 工程管理器
在组态王中，我们所建立的每一个组态称为一个工程。每个工程反映到操作系统中是一 个包括多个文件的文件夹。工程的建立则通过工程管理器。
北京亚控科技发展有限公司
第一讲 概述
-3-
态王软件帮助文档。 方法三：在工程浏览器中任何时候通过“F1”快捷键弹出组态王软件帮助文档。
教程实例
通过本教程的学习，您将建立一个反应车间的监控中心。监控中心从现场采集生产数据， 以动画形式直观的显示在监控画面上。监控画面还将显示实时趋势和报警信息，并提供历史 数据查询的功能，完成数据统计的报表。将实时数据保存到关系数据库中，并进行数据库的 查询。
如何得到组态王的帮助
组态王帮助文档分组态王产品帮助文档和 I/O 驱动帮助文档两部分，可以通过如下几种 方法打开：
组态王第三次课：图形移动作业

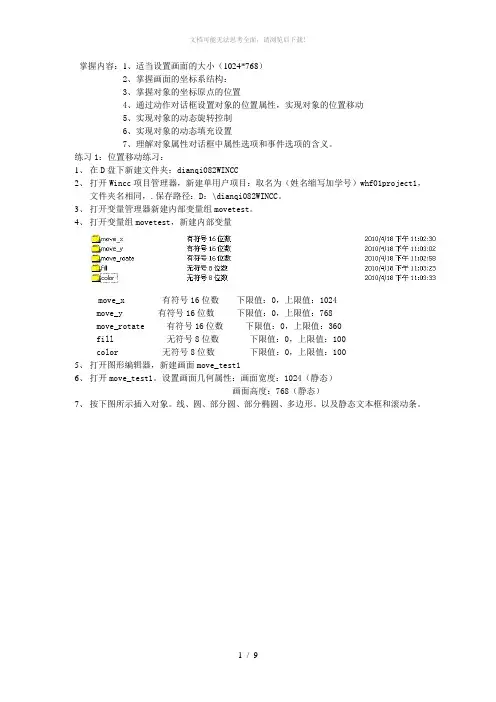

掌握容：1、适当设置画面的大小（1024*768）2、掌握画面的坐标系结构：3、掌握对象的坐标原点的位置4、通过动作对话框设置对象的位置属性，实现对象的位置移动5、实现对象的动态旋转控制6、实现对象的动态填充设置7、理解对象属性对话框中属性选项和事件选项的含义。
练习1：位置移动练习：1、在D盘下新建文件夹：dianqi082WINCC2、打开Wincc项目管理器，新建单用户项目：取名为（缩写加学号）whf01project1，文件夹名相同，.保存路径：D：\dianqi082WINCC。
3、打开变量管理器新建部变量组movetest。
4、打开变量组movetest，新建部变量move_x 有符号16位数下限值：0，上限值：1024move_y 有符号16位数下限值：0，上限值：768move_rotate 有符号16位数下限值：0，上限值：360fill 无符号8位数下限值：0，上限值：100color 无符号8位数下限值：0，上限值：1005、打开图形编辑器，新建画面move_test16、打开move_test1。
设置画面几何属性：画面宽度：1024（静态）画面高度：768（静态）7、按下图所示插入对象。
线、圆、部分圆、部分椭圆、多边形。
以及静态文本框和滚动条。
8、按下列方式组态滚动条1（MOVE-X），将其事件中的过程属性直接与变量move_x相连。
过程如下图所示：1、打开滚动条1的属性对话框，选择事件标签下的属性-其他-过程值驱动-右击右边白色箭头选择直接连接选项如下图所示：打开直接连接对话框按下图进行设置。
打开直接连接对话框按下图进行设置。
按照以上方式，设置滚动条2，（MOVE-y），将其与变量move_y相连。
9、设置圆1的几何属性，使用动态对话框设置圆1的位置X参数，如下图所示打开动态对话框。
按下图所示，进行设置。
重复以上步骤，将位置Y，设置成’move_y’+150。
10、重复以上步骤，设置部分圆1、部分椭圆1、多边形1，使得拖动滚动条1（move-x）时，圆1和部分椭圆1可以移动到右边、而部分圆1和多边形1可以移动到左边。
组态王画面精品PPT课件
文本对象的 颜色随连接 表达式的值 而改变
被连接对象根据
条件表达式的值 而显示或隐含。
当有滑动杆输入连接的图形对象被鼠
标拖动时，与之连接的变量的值将会
被改变。当变量的值改变时，图形对 象的位置也会发生变化。
写在最后
成功的基础在于好的学习习惯
The foundation of success lies in good habits
举例
图库→反应器→
→标注此罐为“原料油罐”。
重复上述的操作，在图库管理器中选择不同的图素，分别作为催 化剂罐和成品油罐，并分别标注为“催化剂罐”、“成品油罐”。
工具箱→立体管道工具→绘制立体管道→修改立体管道 的颜色、宽度。
图库管理器→阀门→图素→原料油出料阀。
重复以上的操作在画面上添加催化剂出料阀和成品油出料阀。
文件→全部存→保存画面。
用鼠标单击“图库”菜单，弹出下拉式菜单
图库精灵：图库中的元素，具有自己 的“生命”。内嵌了丰富的动画连接 和逻辑控制，做少量的文字修改，就 能动态控制图形的外观，同时能完成 复杂的功能。
创建图库精灵 把图素、复杂图素、单元或它们的任意组合转化为图库精灵。
转换成普通图素 把画面上的图库精灵分解为组成精灵的各个图形对象。
料阀的动画连接，连接变量分别为：\\本站点\催化剂出料阀、\\本站点\成 品油出料阀。
4、液体流动动画设置
1） 数据词典中定义一个内存整型变量： 变量名：控制水流 变量类型：内存整型 初始值：0 最小值：0 最大值：100
2）双击管道→动画连接对话框 → 流动→流动条件：\\本站 点\控制水流
使被连接对象的边 框或线的颜色和线 形随连接表达式的 值而改变。
组态王第三次课：图形移动作业

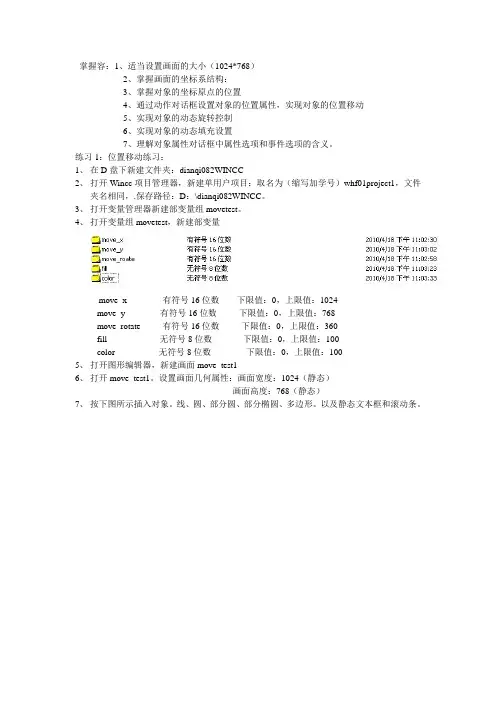

掌握内容：1、适当设置画面的大小（1024*768）2、掌握画面的坐标系结构：3、掌握对象的坐标原点的位置4、通过动作对话框设置对象的位置属性，实现对象的位置移动5、实现对象的动态旋转控制6、实现对象的动态填充设置7、理解对象属性对话框中属性选项和事件选项的含义。
练习1：位置移动练习：1、在D盘下新建文件夹：dianqi082WINCC2、打开Wincc项目管理器，新建单用户项目：取名为（姓名缩写加学号）whf01project1，文件夹名相同，.保存路径：D：\dianqi082WINCC。
3、打开变量管理器新建内部变量组movetest。
4、打开变量组movetest，新建内部变量move_x 有符号16位数下限值：0，上限值：1024move_y 有符号16位数下限值：0，上限值：768move_rotate 有符号16位数下限值：0，上限值：360fill 无符号8位数下限值：0，上限值：100color 无符号8位数下限值：0，上限值：1005、打开图形编辑器，新建画面move_test16、打开move_test1。
设置画面几何属性：画面宽度：1024（静态）画面高度：768（静态）7、按下图所示插入对象。
线、圆、部分圆、部分椭圆、多边形。
以及静态文本框和滚动条。
8、按下列方式组态滚动条1（MOVE-X），将其事件中的过程属性直接与变量move_x相连。
过程如下图所示：1、打开滚动条1的属性对话框，选择事件标签下的属性-其他-过程值驱动-右击右边白色箭头选择直接连接选项如下图所示：打开直接连接对话框按下图进行设置。
打开直接连接对话框按下图进行设置。
按照以上方式，设置滚动条2，（MOVE-y），将其与变量move_y相连。
9、设置圆1的几何属性，使用动态对话框设置圆1的位置X参数，如下图所示打开动态对话框。
按下图所示，进行设置。
重复以上步骤，将位置Y，设置成’move_y’+150。
10、重复以上步骤，设置部分圆1、部分椭圆1、多边形1，使得拖动滚动条1（move-x）时，圆1和部分椭圆1可以移动到右边、而部分圆1和多边形1可以移动到左边。
第3章组态王的画面的组态
“属性”选项卡中包括对象的几何尺寸、颜色、样 式、填充等外观特性，定义对象是如何出现在画 面上。可以修改对象的“属性”中的相关值来改 变对象的外观，如修改圆的背景颜色为红色，线 颜色为绿色。
青岛大学自动化工程学院
5
组态软件及其应用
“事件”选项卡包括对象的鼠标、键盘等操作设置 及对象属性引发的动作设置等，如图3-13所示。 可以为各种“事件”添加相应的动作和动态效果。
"Color value_container" "Color_input"
组态： -Events/ Option Group/ Miscellaneous/ Object Change/ C-action: int input; input=GetTagDWord("Color_input"); switch (input) { case 1: SetTagDWord("Colorvalue_container",CO_RED); break; case 2: SetTagDWord("Colorvalue_container",CO_GREEN); break; case 4: SetTagDWord("Colorvalue_container",CO_BLUE); break; } - Properties/ Option Group/ Output-input/ Selected Field/ Dynamic / Tag: Color_input
青岛大学自动化工程学院
13
组态软件及其应用
6、C动作
练习1
输入输出换算：I/O域1+100=I/O域2
int back; back=GetTagWord(Tag6);
第3课
第三课 设计画面 11 第三课 设计画面建立新画面为新建一幅画面，在工程浏览器中左侧的树形视图中选择选择“画面”，在右侧视图中双击“新建”。
工程浏览器将运行组态王开发环境TOUCHMAK ，弹出如下对话框。
→ 在“新画面”对话框中设置如下图：画面名称：监控中心对应文件：pic00001.pic注释：反应车间的监控中心──主画面画面风格：替换式画面边框：粗边框画面位置：左边：1组态王使用入门12顶边：1宽度：640高度：480标题杆：有效大小可变：无效在对话框中单击“确定”。
Touchmak将按照您指定的风格产生一幅名为“监控中心”的画面。
使用图形工具箱接下来在此画面中绘制各图素。
绘制图素的主要工具放置在图形编辑工具箱内。
当画面打开时，工具箱自动显示，如果工具箱没有出现，选择菜单“工具＼显示工具箱”或按F10键打开它。
工具箱中各种基本工具的使用方法和Windows中“画笔”（PaintBrush）很类似，假如您熟悉“画笔”程序，绘制本画面将是很容易的。
首先绘制监控对象原料罐和反应罐。
在工具箱内单击圆角矩形工具，在画面上绘制一个矩形作为第一个原料罐。
在矩形框上单击鼠标左键，在矩形框周围出现8个小矩形，当鼠标落在任一小矩形上时，按下鼠标左键并拖曳鼠标，可以改变矩形框的大小。
当鼠标落在图形对象上时，按下鼠标左键并拖曳鼠标，可以移动图形对象的位置。
这一方法也适合于大多数图形对象。
用同样的方法绘制另一原料罐和反应罐。
在工具箱内单击多边形工具，绘制三条管道。
要改变管道的填充颜色，请选中此对象，然后单击调色板窗口的第二个按钮，再从调色板中选择任一种颜色。
在工具箱内单击文本工具输入文字。
要改变文字的字体、字号，请先选中文本对象，然后在工具箱内选择。
选择菜单“图库＼刻度”，在图库窗口中双击一种竖向的刻度。
在画面上单击鼠标左键，刻度将出现在画面上。
您可以缩放、移动它，如同普通图素一样。
第三课设计画面13在调整图形对象的相对位置时，几种对齐工具可能经常会用到。
控制系统组态设计3-组态王的基本操作[46页]
![控制系统组态设计3-组态王的基本操作[46页]](https://img.taocdn.com/s3/m/833765ee162ded630b1c59eef8c75fbfc77d94a7.png)
组态王的使用入门
5）建立动画连接 定义动画连接是指在画面的图形对象与数据库的数据变量之间建立一
种关系，当变量的值改变时，在画面上以图形对象的动画效果表示出 来；或者由软件使用者通过图形对象改变数据变量的值。“组态王” 提供了21 种动画连接方式。一个图形对象可以同时定义多个连接， 组合成复杂的效果，以便满足实际中任意的动画显示需要。 继续上节的工程。双击图形对象——即矩形，可弹出“动画连接”对 话框。
组态王的使用入门
继续上节的工程。选择工程浏览器左侧大纲项“数据库\数据词典”， 在工程浏览器右侧用鼠标左键双击“新建”图标，弹出“定义变量” 对话框。此对话框可以对数据变量完成定义、修改等操作，以及数据 库的管理工作。在“变量名”处输入变量名，如：a；在“变量类型” 处选择变量类型如：内存实数，其他属性目前不用更改，单击“确定” 即可。下面继续定义一个I/O 变量。在“变量名”处输入变量名，如： b；在“变量类型”处选择变量类型如：I/O 整数；在“连接设备” 中选择先前定义好的I/O 设备：PLC；在“寄存器”中定义为： INCREA100；在“数据类型”中定义为：SHORT 类型。其他属性目 前不用更改，单击“确定”即可。
要建立新的组态王工程，请首先为工程指定工作目录（或称“工 程路径”）。“组态王”用工作目录标识工程，不同的工程应置 于不同的目录。工作目录下的文件由“组态王”自动管理。
1）创建工程路径 启动“组态王”工程管理器（ProjManager），选择菜单“文件\
新建工程”或单击“新建”按钮，弹出“新建工程向导一”对话 框。单击“下一步”继续。弹出“新建工程向导之二”对话框。 在工程路径文本框中输入一个有效的工程路径，或单击“浏览…” 按钮，在弹出的路径选择对话框中选择一个有效的路径。单击 “下一步”继续。弹出“新建工程向导之三”对话框。
组态王画面
使用工具箱
在画面中绘制各种图素。主要工具放置在工具箱内。
工具箱中的每个工具按钮都有“浮动提示”，
帮助了解工具的用途；
如果工具箱没有出现，选择“工具”菜单中的
“显示工具箱”或按F10 键将其打开；
工具箱中各种基本工具的使用方法和Windows
中的“画笔”很类似。 举例
• •
在画面上输入文字：反应车间监控画面 改变文本的字体，颜色和字号
使被连接对象的边 框或线的颜色和线 形随连接表达式的 值而改变。
填充颜色和填 充类型随连接 表达式的值而 改变。
文本对象的 颜色随连接 表达式的值 而改变
被连接对象根据 条件表达式的值 而显示或隐含。
当有滑动杆输入连接的图形对象被鼠 标拖动时，与之连接的变量的值将会 被改变。当变量的值改变时，图形对 象的位置也会发生变化。
“原料油罐” 变量名（模拟量）：\\本站点\原料油液位 填充颜色：绿色 最小值：0 占据百分比：0 最大值：100 占据百分比：100 用同样的方法设置催化剂罐和成品油罐的动画连接，连接变量分 别为：\\本站点\催化剂液位、\\本站点\成品油液位。
2、文本值输出 在原料油罐旁边输入字符串“###” →双击→模拟量输出
执行点位图粘贴命令→ “透明化” →在调色板中指定要透明化的 颜色
合成组合图素 将两个或多个选中的基本图素（没有任何动画连接）对象组合成一个整 体，合成后形成的新的图形对象可以进行动画连接。 合成单元 用于对所有图形元素或复杂对象进行合成，图形元素或复杂对象在合成 前可以进行动画连接，合成后生成的新图形对象不能再进行动画连接。
分裂组合图素 将选中的单元分解成为原来合成组合图素前所用的两个或多个基本图素 对象，原先组合图素中的动画连接会自动消失。 分裂单元 把用合成单元命令形成的图形对象分解为合成前的单元，而且保持它们 的原有属性不变。
