漩涡流量计检修作业指导书
涡街流量计作业指导书
涡街流量计1、作业目的：因工艺或仪表原因引起的测量不准，要重新检查确认。
2、作业要求：2.1、了解涡街流量计的工作原理和操作方法。
2.2、熟悉工作环境和仪表测量的介质特性。
3、作业内容：仪表测量不准或不能测量进行检查确认。
4、作业准备和危容识别：4.1、作业人员联系工艺，根据仪表回路和作业类别开相应的工作票，井落实工作票要求的安全措施：对重要仪表回路或联锁作业要进行危容识别，做好JHA危害分析。
4.2 、带好带好正压式空气呼吸器、便携式硫化氢报警器、个人工具、万用表、HART手操器等工具。
4.3 、高空作业系安全带、搭脚手架等。
4.4、观察DCS报警器画面确认现场无有毒气体泄露。
4.5、夜晚佩带手电。
4.6、作业人员必须保证两人以上，一人作业，一人监护。
监护人员应站在仪表上风处，对现场周围环境观察5分钟，并必须在工艺监护人员再场的情况下才能作业。
5、作业方法：5.1、仪表测量不准的检查方法：5.1.1、作业人员应通知工艺人员改副线，渐渐关闭涡街流量计的前后的一个截止阀，观察在阀门关闭过程中流量的变化情况，如果流量计在阀门关闭过程中能从大到小正常变化，说明流量计本身正常。
5.1.2、检查流量计是否正确接地，仪表安装方向是否与工艺介质流向一致。
特别要注意，管道振动对测量的影响，振动有时候并不明显，但仍会在管道无流量时有输出，这时可将涡街安装位置转90度以解决问题。
5.1.3、应检查工况是否改变，要考虑介质温度、压力变化对测量的影响，一般情况下，涡街流量计测得是工况下的体积流量。
5.1.4、组态数据检查，以E+H智能涡街流量计为例。
应检查：流量单位、低流量值、高流量值、介质类型、阻尼、密度、脉冲标定系数、管道内径、过程温度等。
在组态数据检查过程中，若发现HART通讯线连接有问题，则要检查变送器端至少有12v 的直流电压及至少250欧姆的回路电阻。
5.1.5、当LCD显示乱码时，则表示LCD或电路模块已损坏。
涡轮流量计零件检验指导书
x x x 企业标准涡轮流量计零件检验指导书（Parts inspection guide of Turbine Meter）编制：xxx审核：xxx批准：xxxxxxx-xx-xx发布xxxx-xx-xx实施xxxxxxx有限公司目次前言 (1)1 壳体检验 (4)2 蜗杆（主轴）检验 (6)3 涡轮检验 (8)4 机芯检验 (10)5 后锥体检验 (12)6过度密封座检验 (14)7 轴颈检验 (16)8 轴类检验 (18)9 夹板检验 (20)10齿轮检验 (22)11 磁体检验 (24)12整流器检验 (26)13 前锥体检验 (28)14 轴套检验 (30)14 从动磁体支座检验 (32)15 主动磁体支座检验 (34)16 压盖检验 (36)17 计数器上壳体检验 (38)18 计数器下壳体检验 (40)19 其它零件检验 (42)前言本标准根据公司《质量手册》的要求而编写的，是公司质量管理体系运行中的具体操作性文件。
本指导书由流量产品事业部提出；本指导书由标准化部门归口；本指导书由技术总监批准；本指导书起草部门：流量产品事业部；本指导书主要起草人：xxx,xxx (42)1 壳体检验1 范围本检验指导书规定了流量计零件加工、检验要求和其它要求。
本检验指导书适用于流量计生产制造部门或外协零部件检验及验收规范。
2零部件检验所需仪器、工装、工具、量具等三座标测量仪；工装：自制检测工装；工具：组合工具；量具：游标卡尺、内径测量表、各种塞规、环规；3检验操作程序送检文件检验→壳体外观检验→壳体尺寸检测→壳体承压强度检测→壳体气密检测→入库；4 检验方法4.1送检文件检验4.1.1首先检验送检件资料（包括：材料报告，自检报告），应符合送检要求；4.2 壳体外观检验4.2.1 用目测观察壳体表面（包括内孔）是否有明显缺陷（铸造、加工等是否与图纸规定要求相符）；4.2.2 壳体表面处理是否达到图纸规定的要求（涂装面料，涂装表面质量以及涂装颜色等）；4.2.3 壳体相关功能部分：螺孔、凸台、沉孔、标志、标记（如：材料、炉号、编号）及法兰规格等是否有遗漏或与图纸不符；4.2.4 壳体附件（吊紧螺栓、地脚螺钉尺寸规格等）是否与图纸要求相符；4.3 壳体尺寸检验（详见检验卡片）4.3.1 检查壳体外形尺寸：用游标卡尺检验法兰外径、法兰厚度、连接孔径、连接孔中心距、壳体长度、壳体最小直径处以及凸台高度等；4.3.2 检查壳体连接尺寸：用内径测量表或塞规测量孔径尺寸（通径及台阶孔径尺寸）、凸台孔径尺寸以及各侧向孔径是否符合图纸要求；4.3.3 检查孔位置尺寸：用专用测量工装或三坐标测量仪测量各孔空间位置是否符合图纸要求；4.3.4 检查各螺纹尺寸：用螺纹塞规检测各螺纹尺寸是否符合图纸要求；4.4 壳体承压强度试验4.4.1 壳体强度检验：在专用承压强度试验设备上对壳体（两法兰端面以及各孔）进行密封处理后，对壳体注入液态介质（水）并加压至壳体最大工作压力的1.5倍试验压力；保持一定时间（具体详见壳体强度试验作业要求），观察壳体表面是否有液体渗漏；4.5 壳体气密试验4.5.1 壳体气密检验：在专用气密试验设备上对壳体（两法兰端面以及各孔）进行密封处理后，对壳体注入气态介质（空气或氮气）并加压至壳体最大工作压力的1.1倍试验压力；保持一定时间（具体详见壳体气密试验作业要求），观察壳体表面是否有渗漏；4.6 入库4.6.1 完成壳体各项检测并做标记和记录；；4.6.2 符合检验合格要求，须有相关合格手续方能入库；4.6.3 凡与图纸要求不符，不能入库；并需办理相应手续，填写不符合单据，交由相关技术人员处理。
涡街流量计检修作业指导书
涡街流量计检修作业指导书1.危害辨识1.1.检修时防止管道内的高温、高压介质喷出伤人。
1.2.检修时防止管道内介质泄漏造成气体中毒。
1.3.防止拆除仪表时管道内介质泄漏可能对环境污染。
1.4.拆卸信号线时，应注意线路绝缘，防止长时间接地导致烧毁安全栅和卡件通道。
2.准备阶段2.1.物质：有毒气体监测仪、防护眼镜、抹布。
2.2.工具：活动扳手2把，常用工具1套，万用表1块。
2.3.人员：熟练仪表工1～2人，监护人员1人。
2.4.票证：由项目负责人开具《设备检修作业安全许可证》，视现场情况和检修需要开具《高处安全作业证》、《动火作业证》。
2.5.方案：根据实际检修工作，由项目负责人编写详细检修方案和安全方案。
2.6.安全学习：根据实际检修安全，由项目负责人组织学习防中毒、防余压伤人、防蒸汽烫伤、防止环境污染。
3.实施阶段3.1.由项目负责人联系工艺运行岗位当班班长落实各项工艺安全措施；由项目负责人联系DCS系统当班人员，将与被检修仪表相关的联锁、报警装置解除。
工艺运行岗位当班班长和DCS 系统当班人员在《设备检修作业安全许可证》等检修票证上签字后，项目负责人开始执行检修作业。
3.2.检查涡街流量计外包塑料布是否完好，检查仪表外壳、油漆等是否完好，是否有腐蚀现象。
3.3.检查涡街流量计电源供电是否正确（220VAC还是24VDC），检查现场电源接线是否正确（相、中、地线或正、负、屏蔽地），检查仪表供电保险、内部保险是否完好。
3.4.检查涡街流量计显示屏指示是否正常，是否有报警代码出现，按报警代码含义检查相关位置。
检查涡街流量计内部参数设置是否正确。
3.5.检查仪表输出信号线接线和DCS接线是否正确一致，检查输出信号是否在4～20mADC之间，输出数值是否与仪表显示屏和DCS系统指示一致。
3.6.检查涡街流量计安装的管道是否有持续的振动或高频噪声，将其消除。
3.7.检查调节流量的调节阀、手阀是否有震荡、自激、噪声等现象，将其消除。
涡街流量计检维修作业指导书
涡街流量计检维修作业指导书1 总则1.1编写目的1.1.1为规范北海炼化电仪中心对于涡街流量计的日常维护和大修检修作业行为。
1.1.2 为有利于检修方提高检维修工作效率，确保检维修工作质量，避免检维修作业中的错误与失误，强化维修人员的故障处理能力，提供完善、标准、规范的检修作业程序。
1.1.3 为有利于检修资料归档。
1.2 适用人员本作业指导书为所有北海炼化电仪中心仪表作业人员所共同遵守的质量保证程序。
2 适用范围适用于中国石化北海炼化有限责任公司对涡街流量计的日常维护、故障处理、检修等作业。
3 人员要求及职责分工3.1 作业人员职责3.1.1 日常作业人员职责对本人所辖设备的健康运行、稳定运行负责，保证管辖设备的日常维护工作，保证管辖设备的故障及时消除。
3.1.2 监护人员职责监护人应是具有相关工作经验，熟悉设备情况和相关规定的人员，监护人必须清楚工作的内容、目的和要求，以及可能需要采取的安全措施情况。
3.1.3作业质量验收人职责保证质量监督的有效工作，负责质量事故的处理,建立质量保证体系。
3.2 作业人员要求必须是持有北海炼化有限责任公司仪表工种上岗证的职工或得到北海炼化有限责任公司认可的有相关资质的维保单位，同一项工作的参加人员不少于两人，监护人员不少于一人。
4 工器具及备件材料准备及要求4.1 检修所需测量用具准备4.2 检修所需工器具准备4.3 检修所需参考图纸资料4.4 工作所需备品配件准备5 技术要求及质量标准5.1 技术要求5.1.1 确保涡街流量计在日常维护及大修的检修全过程无不安全因素发生。
5.1.2 确保涡街流量计检修项目的验收率、合格率为100％。
5.2 质量标准1.图纸、设备说明书等设计文件；2.石油化工仪表工程施工技术规程SH/T3521-2007；3.自动化仪表工程施工质量验收规范GB50131-2007；4.石油化工仪表供电设计规范 SH/T3082-2003；5.石油化工仪表接地设计规范 SH/T3081-2003；6.石油化工工程施工及验收统一标准SH3508-2011；应执行的技术标准包括但不限于上述所列标准规范，相关标准规范如有更新，按最新颁布的标准规范参照执行。
HRS锅炉给水涡街流量计检修作业指导书
HRS锅炉给水涡街流量计检修作业指导书
1.危害辨识
1.1.检修时防止管道内的液体喷出伤人，防止烫伤。
1.2.检修时防止高空坠落。
1.3.检修时，防止涡街掉下伤人及损伤涡街。
2.准备阶段
2.1.工具：仪表工常用工具一套，安全带两副。
2.2.物资：抹布若干。
搜集该流量计平时运行情况记录，决定是否拆开涡街检查清理。
2.3.人员：一个仪表工，根据情况可适当增加一名付修或学徒。
2.4.票证：《设备检修作业安全许可证》、《登高作业许可证》。
2.5.方案：根据以上内容制定详细检修方案。
2.6.安全学习：根据检修方案，组织参与检修人员进行安全学习。
3.实施阶段
3.1.现场设备或管道确认泄压完毕（岗位班长在检修许可证上签字），涡街流量计前后截止阀关死。
3.2.管道温度降至50℃以下方可开工，拆时无压应当有压对待，卸螺丝方法应正确。
3.3.涡街拆下应重点检查其内是否有杂物，发生体是否紧固，否则应清理杂物或紧固发生体。
3.4.回装时应注意安装方向，与管道连接法兰垫片严禁凸入管道内。
并与管道同心。
屏蔽电缆在传感器侧一点接地。
紧固螺丝时方法应正确。
3.5.所用垫片及螺栓应符合相应压力温度介质的要求。
3.6.变送器的设置检查参照该产品的说明书执行。
4.检修时间：4小时。
5.交接阶段：
5.1.检修完后应做到工完料尽场地清，并且试压合格，并到生产运行岗位消票。
5.2.及时做好检修记录及各类台帐。

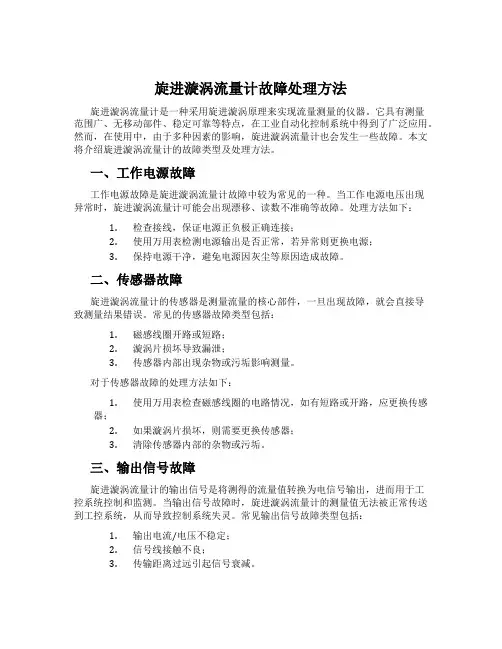

旋进漩涡流量计故障处理方法
旋进漩涡流量计故障处理方法旋进漩涡流量计是一种采用旋进漩涡原理来实现流量测量的仪器。
它具有测量范围广、无移动部件、稳定可靠等特点，在工业自动化控制系统中得到了广泛应用。
然而，在使用中，由于多种因素的影响，旋进漩涡流量计也会发生一些故障。
本文将介绍旋进漩涡流量计的故障类型及处理方法。
一、工作电源故障工作电源故障是旋进漩涡流量计故障中较为常见的一种。
当工作电源电压出现异常时，旋进漩涡流量计可能会出现漂移、读数不准确等故障。
处理方法如下：1.检查接线，保证电源正负极正确连接；2.使用万用表检测电源输出是否正常，若异常则更换电源；3.保持电源干净，避免电源因灰尘等原因造成故障。
二、传感器故障旋进漩涡流量计的传感器是测量流量的核心部件，一旦出现故障，就会直接导致测量结果错误。
常见的传感器故障类型包括：1.磁感线圈开路或短路；2.漩涡片损坏导致漏泄；3.传感器内部出现杂物或污垢影响测量。
对于传感器故障的处理方法如下：1.使用万用表检查磁感线圈的电路情况，如有短路或开路，应更换传感器；2.如果漩涡片损坏，则需要更换传感器；3.清除传感器内部的杂物或污垢。
三、输出信号故障旋进漩涡流量计的输出信号是将测得的流量值转换为电信号输出，进而用于工控系统控制和监测。
当输出信号故障时，旋进漩涡流量计的测量值无法被正常传送到工控系统，从而导致控制系统失灵。
常见输出信号故障类型包括：1.输出电流/电压不稳定；2.信号线接触不良；3.传输距离过远引起信号衰减。
对于输出信号故障的处理方法如下：1.检查输出电流/电压是否在规定范围内，如不稳定需要更换传感器；2.检查信号线连接是否良好，若接触不良需要重新连接；3.在传输过程中要注意距离限制，避免信号衰减。
四、温度传感器故障旋进漩涡流量计中的温度传感器是用于测量流体温度的关键部件，当温度传感器故障时，旋进漩涡流量计的测量精度会发生明显变化。
通常，温度传感器故障的主要表现有：1.温度偏离预期范围过大；2.温度读数不正常；3.温度预热时间过长。
旋涡流量计维护检修规程
旋涡流量计维护检修规程
11.1维护内容
11.1.1 定期维护
a.定期对仪表进行清洁，清除污物。
b.由于被测流体中常会夹杂脏污微粒，这些微粒往往会
引起管孔堵塞，或粘附在检测元件的表面而影响检测精度，为了保证仪表的正常运行，应根据脏污情况定期进行拆洗。
c.每年对仪表内接插件连接进行检查。
d.旋涡流量计检定周期为2年或一个装置运转周期。
11.2 常见故障及排除
11.2.1 仪表不动作(流体流动时无输出信号>可按下述步骤逐一检查：
a.电源极性是否正确。
b.电源电压和负载电阻是否符合出厂要求。
c.旋涡频率波形应符合要求，如不符合要求，进一步检
查旋涡发生体与端子板的接线是否正确。
d.试用备用的放大器和旋涡体发生件。
11.2.2 流体静止时仍有输出信号：检查旋涡频率波形是
否正常；如波形正常，可能是波形与电源频率重
叠所致，应检查接地是否良好；如波形异常时，
可进行噪声平衡调整和触发电平调整；检查管道
是否有强烈机械振动。
11.2.3 误差较大时，可按以下次序检查。
a.电源电压负载电阻是否正常。
b.有无外界噪声，并检查屏蔽和接地线。
c.旋涡频率波形是否异常(如异常时可检查直管段长度、流体条件、旋涡发生体和流路表面有无大量附着物、测蒸汽时有无冷凝水等>。
d.当波形无异常而误差较大时，可检查实际雷诺数与流量。
e.若为插入式探头，应对仪表常数进行修正。
f.若被测介质温度较高或较低时，会引起探头尺寸的变化，应对仪表常数进行修正。
旋进漩涡流量计出现故障时的操作方法
旋进漩涡流量计出现故障时的操作方法我跟你说，旋进漩涡流量计出现故障的时候，我一开始真的是瞎摸索。
有一次，它不出数了，我就想是不是没电了呢。
我赶紧去查看电源部分。
我看那个电源线好像插得好好的，但是我也不确定是不是电源的问题啊。
我就试着重新拔插了一次电源线，就像咱们电脑死机了，重启一下一样。
结果呢，故障没解决，还是不出数。
这就说明应该不是电源这么简单的问题。
还有一回，我发现流量显示波动特别大。
我当时就想，是不是管道里有杂物影响它测量了呢？我就跟检查家里水管堵没堵似的，试着去检查管道。
找了半天工具，把能拆开的部分拆开看看，并没有发现什么明显的杂物。
这才知道不是管道杂物的事儿，白白费了好大劲儿。
后来呀，我就想到，会不会是传感器出了故障。
我就小心翼翼地按照说明书上大概的位置去找传感器，这说明书也写得不是特别详细，找起来可费劲了。
找着之后我也不知道咋检测它坏没坏，就只能是重新插拔一下那些连接传感器的线路接头，看看是不是松动了。
这时候我心里就想啊，这就像是电视没信号了，先看看机顶盒的线松没松一样。
嘿，你还别说，这一试有时候还真就解决问题了，流量显示就正常了。
我还试过看流量计的参数设置。
这参数可复杂了，就像你调手机里面特别复杂的设置一样，好多术语我都不太明白。
我也不敢乱改，就一个一个对比以前正常时候的参数。
要是发现有不一样的数值，我就先记下来，然后去查查资料或者问问专业的人这个数值应该怎么改。
有时候查了半天发现这个参数不是影响故障的关键因素，但是你得有这个过程啊。
如果这些都做了还是不行的话，那我觉得可能就得找售后或者专业维修人员了。
因为有些内部的问题，像电路板块烧坏了之类的，咱们自己也搞不定啊。
而且私自拆开来修万一弄坏了更得不偿失。
所以像我们这种不是特别专业的人，自己尝试一些简单的排查方法是可以的，但是涉及到复杂的还是交给专业人员比较靠谱。
这就是我摸索出来的一些关于旋进漩涡流量计出现故障时的操作方法啦。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
漩涡流量计检修作业指导书
编写：
审核：
批准：
年月日
漩涡流量计检修作业指导书
一、目的
为保证漩涡流量计正确操作、维护及安全平稳运行，特制定本指导书。
二、适用范围
属于装置物料及经营计量的漩涡流量计计量系统状态检查及确认，相关设备及附件的检查及检修，以及日常维护保养作业。
三、作业准备
1、物资：石墨垫片两片，螺杆螺帽若干，备用短接一个，信号放大器一个。
2、工具：仪表常用检修工具一套，活动扳手和梅花扳手各两把，数字万用表一块。
3、安全防护用品：防毒面具两套、监护服、防护眼镜、防护手套、工作服、安全帽、防砸鞋、相
关报警仪。
4、人员：作业负责人一名，作业员工一名，监护人员一名。
5、票证：《公司作业许可证》
6、方案：根据以上内容制定详细的检修方案。
四、安全环保要求
1、安全交底：根据检修方案组织参加检修人员进行安全学习，必须熟悉所操作的漩涡流量计的工
作原理及操作方法。
2、作业过程中爬高上低，注意佩戴好安全带。
3、相连管线、表体等存油要设法排净，做到“油不落地、气不上天”。
4、作业完成后，要确认排污阀关闭。
5、拆卸流量计时，注意附近高温设备和管线，不能踩踏相邻电气线路。
六、作业实施阶段
1、故障辨识：通过操作人员了解故障现象，初步判断故障原因。
2、联系生产车间对该工艺管线进行置换、隔离，关闭前后阀门等，并在相关票证上签字，现场上
锁挂签后方可开始作业。
3、流量计断电并做好标记后用绝缘胶带包好，接线盒盖子盖好。
4、在设置或修改参数前必须记录原始数据，以便在出错后恢复和修改。
5、用万用表检查漩涡流量计温度压力流量传感器电阻值判断其好坏。
6、拆卸传感器法兰（根据介质性质选择是否佩戴防毒面具），先松开一点点，然后用撬棍轻撬法兰，
检查有无余气余压并进行排泄和冲洗。
7、现场确认无余气后，拆掉所有螺丝，缓慢将传感器移出来并放倒，检查法兰及传感器有无异物，
并用水管进行冲洗干净。
8、现场检查确认，流量标定站测试确认，按规程进行必要的修理。
9、确认传感器完好，重新安装，更换垫片及螺杆螺帽，垫片应放正，螺丝要压均匀，装完后用润
滑脂进行防腐和润滑。
10、接好漩涡流量计电源信号线，通电，检查变送器指示情况，观察有无报警出现。
11、通知生产车间试压试漏，同时观察流量计零点值是否正确。
12、拆装流量计时，要注意保护表头及表体，防止在移动中碰坏表头。
搬运时必须注意轻拿轻放，
避免造成流量计无法修复和使用。
13、较大口径或高空安装的流量计，需要拆卸时要按要求搭好脚手架，不要损坏管线保温及相关辅
助设施。
七、作业时间：4个小时
八、交接阶段
1、将工具及物资全部收回，现场清理干净。
2、检修验收由作业负责人负责，外委施工验收由生产技术科负责。
3、通知生产车间检修完毕投运。
4、联系生产车间负责人验收并关闭作业许可证。
5、做好各项检修记录。
