水泥助磨剂对比
水泥助磨剂及应用现状
水泥助磨剂及应用现状水泥助磨剂在水泥粉磨作业中的使用，是一项有益于节能降耗、减排利废的举措。
跟着新式干法水泥的迅速发展，水泥 ISO 强度检测标准的实行，水泥助磨剂在我国水泥工业中的应用愈来愈宽泛。
1水泥助磨剂的定义及种类1.1 水泥助磨剂的定义在 GB/T 667-2004 水泥助磨剂标准中，其定义明确为：在水泥粉磨时加入的起助磨作用而又不伤害水泥性能的外加剂，其加入量不超出水泥质量的 l%。
助磨剂是一种增添剂，适当地加入到被粉磨的物猜中，能经过它对颗粒表面的物理化学作用，发挥力学效能，得以提升物料的易碎性和分别性，进而提升粉磨细度和降低粉磨电耗。
按使用时的状态分，助磨剂能够分为：固体、液体随和体助磨剂。
固体助磨剂有：硬脂酸盐类、胶体二氧化硅、胶体石墨、炭黑、粉煤灰、石膏等；液体助磨剂有：有机硅、三乙醇胺、乙二醇、丙二醇、聚丙烯酸脂、聚羧酸盐等；气体助磨剂有：蒸气状的极性物质以及非极性物质等。
按化学构造助磨剂能够分为三类：聚合无机盐、聚合有机盐及复合化合物。
1.2 水泥助磨剂的种类助磨剂种类众多，助磨成效差别很大，应用许多的就有百余种。
助磨剂的分类方式许多，从成份构成上的差别可分为纯净物和混淆物（见表 1）。
依据增添时的物理状态，助磨剂可分为固体、液体随和体助磨剂。
固体助磨剂一般制成粒状或粉状，液体助磨剂多是溶液或乳剂。
采纳液体助磨剂比采纳固体助磨剂，在工艺上更简单控制。
依据助磨剂的化学构造可分为以下三类：碱性聚合无机盐：除用于硅酸盐粉磨以外，一般多于磷酸盐优于多聚硅酸盐；碱性聚合有机盐：最适合采纳聚炳烯酸脂；偶极一偶极有机化合物：如烷烃、醇胺等。
2水泥助磨剂的作用及其机理2.1 水泥助磨剂的作用常用助磨剂拥有较大的吸附力，比较简单的吸附在研磨体、衬板、物料颗粒表面以及物料颗粒裂痕中，形成一层“包裹薄膜”。
所以，有以下几种作用：（1）在磨机状况不改变的条件下，可提升磨机产量幅度，同时可有效减少过粉磨现象，优化水泥颗粒级配；（2）保持原磨机产量不变或小幅度增产的条件下，提升水泥粉磨细度及比表面积，使水泥强度提升；（3）可改良磨内物料的分别性，有效除去水泥微细颗粒的静电吸附和包球糊磨现象；（4）改良水泥的流动性，提升输送设施的效率。

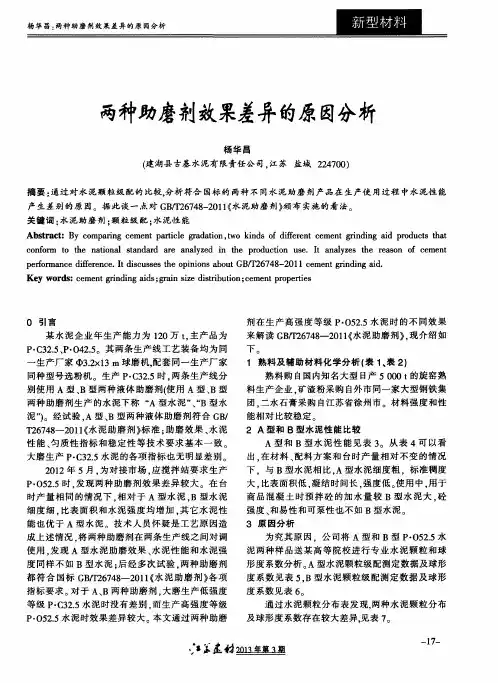

两种助磨剂效果差异的原因分析
某 水 泥 企 业 年生 产 能 力 为 １ ２ ０万 ｔ ． 主产 品为 Ｐ ． Ｃ ３ ２ ． ５ 、 Ｐ ． ０ ４ ２ ． ５ 。其两 条 生产 线工 艺 装备 均 为 同
一
生 产厂 家 ３ ． ２ ｘ １ ３ ｍ球 磨机 ． 配套 同一生 产 厂家
１ 熟料及 辅助 材 料化 学分 析 （ 表 １ 、 表２ ）
关键词 ： 水泥 助磨 剂 ； 颗 粒级 配 ； 水 泥性 能
Ａ ｂ ｓ ｔ ｒ ａ ｃ ｔ ：Ｂ ｙ ｃ ｏ ｍ ｐ ａ ｒ ｉ ｎ ｇ ｃ ｅ ｍ ｅ ｎ ｔ ｐ ａ ｒ ｔ ｉ ｃ ｌ ｅ ｇ ｒ ａ ｄ ａ ｔ ｉ ｏ ｎ ， ｔ ｗ ｏ ｋ ｉ ｎ ｄ ｓ ｏ ｆ ｄ ｉ ｆ ｆ ｅ ｒ ｅ ｎ ｔ ｃ ｅ ｍｅ ｎ ｔ ｇ ｒ ｉ ｎ ｄ ｉ ｎ ｇ ａ ｉ ｄ ｐ ｒ ｏ ｄ ｕ ｃ ｔ ｓ ｔ ｈ ａ ｔ
等级 Ｐ ． Ｃ ３ ２ ． ５水 泥 时没 有差 别 ． 而生 产 高强 度 等级
强度 、 和易 性 和可泵 性也 不如 Ｂ型水 泥 。
３ 原 因分析
成 上述 情况 ． 将 两种 助磨 剂在 两条 生产 线 之 间对调
为究 其原 因 ．公 司将 Ａ 型和 Ｂ型 Ｐ・ ０ ５ ２ ． ５水 泥两 种 样 品送 某 高 等 院校 进 行 专业 水 泥 颗粒 和球 形 度 系数 分析 。 Ａ型水 泥颗 粒级 配测定 数 据及球 形 度 系 数 见表 ５ ． Ｂ型水 泥颗 粒 级 配测 定 数 据及 球 形
ｃ ｏ ｎ ｆ ｏ ｒ ｎ ｌ ｔ ｏ ｔ ｈ ｅ ｎ ａ ｔ ｉ ｏ ｎ ａ ｌ ｓ ｔ ａ ｎ ｄ ａ ｒ ｄ ａ ｒ ｅ ａ ｎ ａ ｌ ｙ ｚ ｅ ｄ ｉ ｎ ｔ ｈ ｅ ｐ ｒ ｏ ｄ ｕ ｃ ｔ ｉ ｏ ｎ ｕ ｓ ｅ ．Ｉ ｔ ａ ｎ ａ ｌ ｙ ｚ ｅ ｓ ｔ ｈ ｅ ｒ ｅ ａ ｓ ｏ ｎ ｏ ｆ ｃ ｅ ｍｅ ｎ ｔ ｐ ｅ ｒ ｆ ｏ ｒ ｍａ ｎ ｃ ｅ ｄ ｉ ｆ ｅ ｒ ｅ ｎ ｃ ｅ ． Ｉ ｔ ｄ ｉ ｓ ｃ ｕ ｓ ｓ ｅ ｓ ｔ ｈ ｅ ｏ ｐ ｉ ｎ ｉ ｏ ｎ ｓ ａ ｂ ｏ ｕ ｔ ＧＢ ／ Ｔ ２ ６ ７ ４ ８ — ２ ０ １ １ ｃ ｅ ｍｅ ｎ ｔ ｇ ｒ ｉ ｎ ｄ ｉ ｎ ｇ ａ ｉ ｄ ．
浅谈助磨剂与水泥的适应性问题
水 泥助 磨 剂 ｃ ｅ ｍｅ ｎ ｔ ｇ ｒ ｉ ｎ ｄ ｉ ｎ ｇ ห้องสมุดไป่ตู้ ａ ｉ ｄ
技 术 探 讨
浅谈助 磨剂 与水泥 的适应性 问题
赵明 （ 同济大学材料科 学与工程 学院 ， 上 海，２ ０ １ ８ ０ ４） 文章编号 ２ ２ １ ８ — ９ ８ ８ ２（ ２ Ｏ ｌ ３ ）１ Ｏ 一 ０ ０ ４ 卜０ ３
有关 。 目前 ，国内以回转 窑熟料 为主，熟料之 间的性能
实践 中，同种助磨剂产 品在 不 同水泥 厂的作用效果 差异远远小于熟料与混合材之 间的差异 。
熟料 由阿利特 、贝利特 、铝酸盐 、铁铝酸盐等组成 ，
重要原 因之一 （ 还可 能与粉磨工况有关 ， 在此不予讨论） 。 矿物相之 间存在 明显的界面 ，在粉磨过程 中容易 出现应 在水泥 粉磨过程 中，为减少熟料用量 、调节水泥强 力集 中，产 生微裂 纹。薄弱界面和微裂纹为助磨剂提供 度等级 而加入 的矿 物质材料称为混合材 。根据混合材 的 了用 武之地—— 助磨剂分子渗入微裂纹 中或吸 附在 新生 类 型及掺 量 ， 《 通 用硅酸 盐水 泥》 （ Ｇ Ｂ １ ７ ５— ２ ０ ０ ７ ） 将 水泥 划分 为六 大类 ：硅酸 盐水 泥 （ 混 合材 ≤ ５ ％ ）、 界面 上，可 以充分发挥劈楔作用 ，表现 出较好 的助磨 效
由于助磨剂有节 能、降耗 、利废等 作用，在水泥生产 中 挥劈楔作用 ，因此 ，助磨剂对 回转窑熟料 的助 磨效果 比 的应用 愈来愈广泛 。 立窑熟料 明显 。这说 明助磨效果 与水泥 物料的本质特性
１ ． 助磨剂与水泥的适应 性
迥异 的现象时有发生 。水泥类型 的变化是 问题存在 的
水泥助磨剂
（8）TM水泥助磨剂（华南理工大学）：主要由三种物质组成：A—钠盐，助磨效果较好；B—非离子表面活性剂；C—盐类，具有助磨增强作用。TM由A、B、C按一定比例复合而成，浓度为40%，密度：1.14g/cm3。
编辑本段
液体助磨剂
液体水泥助磨剂配方一般工艺：三乙醇胺、中博聚合多元醇、三异丙醇胺、乙二醇、丙二醇、糖醚（也称为糖蜜、桔水，用于调色或改善水泥和易性/调节凝结时间，有增强效果）、醋酸钠（也成为乙酸钠）、十二烷基苯（提高流速）、氯化钙和硫酸钠等，经一固定容器内搅拌均匀后，灌装入桶。
近年来还出现了高分子合成助磨剂，主要是聚羧酸系为主，但是聚羧酸系助磨剂和萘系混凝土外加剂不相容性制约了他的快速发展。
（2）碱-骨料反应和水泥的含碱量限制 .众所周知，水泥中的碱就能与活性骨料发生反应而产生膨胀、甚至导致混凝土的开裂和破坏。因此，在许多重大工程中，限制所用水泥中的含碱量要小于0.6%。粉体助磨剂的掺量在0.8-1.0%左右，假如其中的NaCl含量为30%，那助磨剂中加入的Na2O量为0.16-0.20%，如其中还含30%的Na2SO4，则进一步增加0.10-0.13%的Na2O，这对低碱水泥的碱含量限制和潜在碱-骨料反应的发生会有很大的影响。美国在在建设高峰时期也没有太多关注碱-骨料， 结果在八、九十年代时，全国发现了大量的因碱-骨料反应而导致混凝土结构破坏的案例，现在大家是“见碱变色”。许多调查研究结果表明，我国许多地区的骨料是碱活性的，而且也已发现有许多因碱-骨料反应而导致混凝土结构破坏的案例。因而在水泥中添加Na2SO4需要考虑潜在的后果。
掺量
（1）使用水泥助磨剂的企业都知道，水泥助磨剂每个品种都有其最佳掺量，液体产品掺量一般在0.03%-0.15%（我公司液体产品掺量一般在0.08%-0.10%之间），掺量范围大，价格悬殊也大；粉体产品掺量一般在0.5%-1%，掺量大，价格也低。实际上，助磨剂加少了起不到好的效果，加多了助磨效果也不能增加多少，水泥企业追求的应该性价比高的产品。因此，水泥助磨剂企业要有专业的研发人员和专业的技术服务团队，给水泥厂做好“顾问式”营销，针对不同企业的不同工艺技术，设备和混合材特点进行量身打造，与水泥企业互利共赢，共同发展。在我国的市场上，以前国内的厂家生产和销售的基本上均是粉体的。由于水泥新标准中对掺量和氯离子的限制，许多厂家开始生产液体产品。但还有相当数量的厂家还在生产粉体产品。据笔者对国内粉体水泥助磨剂的调查和分析, 这些粉体添加剂中的主要成分是氯盐和硫酸钠。有些所谓的“助磨剂”中竟然没有助磨组分。表中为国内一些厂家生产的粉体水泥助磨剂的组成。众所周知，氯盐和硫酸钠对混合材有较好的活性激发作用，作者在这方面已进行了大量的研究工作，对它们的作用机理及对微观结构和性能的影响进行了非常系统的研究，这些研究结果都发表在国外著名的期刊上，而且已得到世界上水泥混凝土领域的广泛认可和引用。将氯盐和硫酸钠加入到水泥中会造成一些潜在的危害,下面叙述它们对水泥混凝土性能的影响。水泥混凝土中的高氯离子含量会引起钢筋锈蚀，从而导致混凝土开裂破坏。据报道，约80%的混凝土耐久性问题是与钢筋锈蚀有关。所以，世界上许多国家对水泥中的氯离子含量都作出了比较严格的规定，而且水泥生产厂家及水泥混凝土外加剂的生产厂家也都比较自觉。欧洲规定所有品种水泥中的氯离子含量都应小于0.1%，对用于予应力混凝土中的水泥中的氯离子含量应严格控制。日本规定普通水泥中的氯离子含量应小于0.035%，早强、超早强、中热、低热、抗硫酸盐等水泥中的氯离子含量应小于0.02%。我国国家标准《通用硅酸盐水泥》（GB175-2007）于今年6月1日正式实施， 在这个水泥新标准中增加了“水泥生产中允许加入≤0.5%的助磨剂和水泥中的氯离子含量必须≤0.06%”的要求。原来粉体助磨剂的掺量在0.8-1.0%左右，假如其中的NaCl含量为30%，那助磨剂中加入的氯离子量为0.15-0.18%。即使现在可把掺量降到0.5%，但加到水泥中的氯离子或硫酸根离子的量是没有变的。再外加水泥熟料及混合材中的氯离子量，水泥中的氯离子量将远远超过水泥新标准中的规定量
水泥助磨剂配方
水泥助磨剂配方
水泥助磨剂是用于水泥生产过程中的一种添加剂，旨在提高水泥磨矿和水泥品质的特殊化学物质。
下面是一个常见的水泥助磨剂的基本配方：
1. 研磨剂（Grinding Aid）：研磨剂是水泥助磨剂的主要成分，可以提高水泥颗粒的研磨效率和细度。
常用的研磨剂包括有机胺类、聚乙二醇（Polyethylene Glycol, PEG）等。
2. 助磨剂（Performance Enhancer）：助磨剂是用于改善水泥性能和增强其特定功能的成分。
它们可以增加水泥强度、改善流动性、减少水泥黏附等。
常见的助磨剂包括三乙醇胺（Triethanolamine, TEA）、二乙二胺（Diethylenetriamine, DETA）、酸性助磨剂（如丙酸）等。
3. 缓凝剂（Retarding Agent）：缓凝剂用于延缓水泥的凝结和硬化速度，以便在混凝土施工中更好地控制时间。
常见的缓凝剂有硼酸和其盐类、磷酸盐等。
4. 其他添加剂：根据具体需要，水泥助磨剂配方中还可以包含其他特殊添加剂，如防凝结剂、增稠剂、抗震剂等，以满足特定的水泥性能要求。
需要注意的是，水泥助磨剂的配方可以根据具体的水泥类型、生产工艺和要求的性能而有所变化。
因此，在实际应用中，配方的具体组成和比例可能会有所不同。
对于特定的应用需求，建议与专业的水泥助磨剂供应商或技术人员进行详细的咨询和配方设计。
水泥助磨剂母液配方
水泥助磨剂母液配方
常见的水泥助磨剂一般分为粉体助磨剂和液体水泥助磨剂两者配方如下：粉体助磨剂一般使用的主要原料由：三乙醇胺(助磨)、工业盐(导致氯离子超标)、硭硝、元明粉(易结晶)，以粉煤灰作为载体搅拌混合均匀生产而成。
粉体助磨剂
液体水泥助磨剂配方一般使用：三乙醇胺、三异丙醇胺、乙二醇、糖醚(调色或改善水泥和易性/调节凝结时间)、醋酸钠、十二烷基苯(提高流速)等，经一固定容器内搅拌均匀后，灌装入桶。
液体水泥助磨剂
助磨剂配方不是一劳永逸的配方，需要经过科学试验，针对不同塑料和混合材做对比试验，总结经验才行。
水泥新标准的实施为助磨剂行业的转型打入了强心针，粉体助磨剂向液体助磨剂的转型势在必行。
液体助磨剂的技术发展比较迅速，近期各高校和部分助磨剂企业在开发新型助磨剂，有的是高分子合成的助磨剂，助磨剂行业将迎来欣欣向荣的大好局面。
如何选择水泥助磨剂：
助磨剂分为粉体、液体、和气体。
而我们通常选用的是前两种，随着水泥厂家的使用经验及生产助磨剂厂家在市场上所推广的液体助磨剂产品。
液体助磨剂越来越备受厂家所接受。
因其工艺操作简单、设备少等优点，但粉状产品仍占一定的市场份额。
在条件允许的情况下也可液体和粉体复合使用，效果更佳。
一种增强型水泥助磨剂试验研究
76 第２９卷 第6期中国建材科技2020年12月 0 前言助磨剂是在水泥粉磨时加入水泥磨中起助磨作用的一种水泥外加剂，能够显著提高粉磨效率，降低单位水泥能耗。
目前，水泥厂对助磨剂的需求不仅是提高水泥粉磨效率，而且更注重助磨剂对水泥强度增强的效果。
在目前的助磨剂配比中，主要使用三乙醇胺、二乙醇单异丙醇胺、三异丙醇胺醇胺等醇胺类材料来提高水泥的强度。
随着对水泥早期及后期强度的要求提高，醇胺类材料的掺量也不断提高，已接近醇胺类材料最佳使用范围的上限，同时醇胺类材料的成本较高，直接导致助磨剂的成本变高。
使用具有提早强效果的硫氰酸钠和能够对醇胺类产生激发作用的醇酯混合物作为替代材料，能够有效解决上述问题，提高助磨剂的增强效果[1-4]。
1 试验1.1 原材料硅酸盐水泥熟料、矿渣、炉渣和石膏均取自枣庄中联水泥有限公司。
熟料的化学组成如表1所示。
石膏为天然二水石膏（CaSO 4·2H 2O ），结晶水15.64%，SO 3含量44%。
表1 水泥熟料的化学组成化学成本烧失量SiO 2Al 2O 3Fe 2O 3CaO MgO K 2O 含量/%0.3523.51 6.02 3.6462.492.430.57所用三乙醇胺（TEA ，浓度85%）工业级，福建特威；二乙醇单异丙醇胺（DEIPA ，浓度85%）工业级，福建特威；醇酯混合物（PP ，浓度70%）工业级，中科方华；硫氰酸钠（浓度55%）工业级，泰山金塔。
一种增强型水泥助磨剂试验研究Experimental study on an enhanced cement grinding aid 曹虎 李海燕 艾春珲 陈梦龙 刘金鑫 宋刘平 刘鹏（山东中岩建材科技有限公司，山东 枣庄 277110）摘要：通过在助磨剂配比中加入硫氰酸钠和醇酯混合物，与采用三乙醇胺、二乙醇单异丙醇胺为主要原材料制备的助磨剂进行对比，分析水泥3d 、28d 抗压强度增强值，结果表明，硫氰酸钠掺量在12%时水泥3d 强度有明显提高，醇酯混合物替代50%三乙醇胺时对水泥28d 强度有较好的激发作用。
不同助磨剂对水泥熟料性能的影响
助磨 剂。 目前， 国内研 究和 使用 的水泥助 磨剂 多为复
合 型助磨 剂。为更 好地适 应熟料 质量 及性质 品性 能要求等 的变化 ， 助磨剂应 向高效型 、复合型 、质量改进型方 向发展。
为考察不 同品种 的助 磨剂对水泥综合性 能的影 响， 通过对掺入助磨剂 以后 的水泥样 品进行 ３ ｄ 、 ２ ８ ｄ 抗压 、 抗折 强度 等试验 来检测 水泥 的物理性 能 ，并通 过扫描 电镜检测评价助磨剂对水泥水化效果 的影响 。
表 ３ 拌合胶砂所 用材料量
Ｓ ｉ Ｏ ２ Ａ １ ２ ０ ３ Ｆ ｅ ２ ０ ３ Ｃ ａ Ｏ Ｍ ｇ Ｏ Ｒ ２ ０ ｆ — Ｃ ａ Ｏ 合 计
２ ２ ． ３ ３ ５ ．１ ５ ３ ． ５ ７ ６ ５ ． ４ ８ １ ． ４ ８ Ｏ ． ６ ６ １ ． ５ ４ ９ ８． ６ ７
后转入球磨机 中进行二次精磨 ，精磨 时间为 ６ ０ ｍ ｉ ｎ 。磨
制完毕 的样 品用 防水 防潮 的牛皮纸袋封装保存备用 。 ２）水 泥试件 的制 备与力 学性 能测试按 照水 泥胶 砂试 块 的抗折 强度和抗 压 强度 试验 规程 ，采 用磨 制完 成 的水 泥料分 别进行 其抗压 、抗折 标准试 件 的制 备 ，
文章编号 ２ ２ １ ８ － ９ ８ ８ ２（ ２ ０ １ ３ ）０ ８ － ０ ０ ３ ０ － ０ ３
摘 要 ：该丈分析 了乙二醇 、糖 蜜、三异 丙醇胺、三 乙醇胺 四种助磨 剂对 水泥熟料抗折 、抗压 性能的影响。Ｓ Ｅ Ｍ电镜分析
结果表 明，采用 三 乙醇胺助磨剂 的水泥水化产物发育 良好 ，水化产物的排布结构致密 ，水泥水化产物和集料的结合 紧密。
摘要 ： 将矿 渣在标准试验磨机 内进行粉磨 ，通 过加入 不 同种 类、不 同掺量 的助磨 剂，每 隔一定 时间取 样测定 比表 面积 比较 不同助磨剂对矿渣 的助磨效果 ，选 出助磨效果比较好的助磨剂 ，并得到合适的助磨剂加入量。 关键词 ：矿 渣 ；助磨剂 ；助磨效果
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
通常用于制备助磨剂的物质（工业品）汇总
类别与名称化学式（或
结构式）
水溶性
价格（元
/吨）
纯度燃爆性毒性其它性质
包装情
况
醇甲醇CH3OH 易溶于水
2450~25
80
99%
可燃，爆炸极限下
限6%，上限36.5%。
强有刺激性气味桶装
乙醇C2H5OH
极易溶于
水
5500
可燃，乙醇在空气
中爆炸范围：
3.3% ～19.0%。
微毒
熔点-117.3℃，沸点
78.5℃
桶装
乙二醇C2H6O2易溶于水
6650~71
80
可燃。
微毒
无色、无臭、有甜味、粘
稠液体。
230千克/
桶
二乙二醇C6H14O4
极易溶于
水
10000~1
4000
99.9% 可燃。
低毒
能降低水的冰点，有
极大的吸湿性。
220千克/
桶
丙三醇C3H8O3 易溶于水3600 99.5%
遇明火，高热可
燃。
刺激性
强
无色粘稠液体, 无气味,
有暖甜味, 能吸潮。
聚乙二醇（400）
HO(CH2CH2
)nOH
易溶于水1150099.9% 难燃。
无毒
具有广泛的相容性，
稳定、不易变质。
230千克/
桶
聚乙二醇（1000）
HO(CH2CH2
)nOH 易溶于水18000 无燃爆性无毒
有良好的溶解性、吸湿
性、热稳定性，可作为有
机合成的介质。
（白色蜡
状）
桶装
聚乙二醇（2000）
HO(CH2CH2
)nOH 易溶于水14500 无燃爆性无毒
有良好的溶解性、吸湿
性、热稳定性，可作为有
机合成的介质。
（白色固
体）
25千克/
袋
苯酚C6H5OH 微易溶于
水
14000~
14900
可燃（燃点79度）有毒
温度高于70度时，可
以与水相容。
一般易
溶于乙醇、乙醚等。
酸甲酸CH2O2 易溶于水7600 94%
可燃爆炸上
限%(V/V)：57.0
爆炸下限%(V/V)：
18.0
强腐
蚀、刺
激性
无色液体，易挥发，有刺
激性气味；对环境有危
害，对水体可造成污染。
35，210公
斤/桶乙酸C2H4O2易溶于水
3000~
3800
99.8%
易燃，其蒸气与空气
可形成爆炸性混合
无毒，
强烈刺
易挥发，当温度低于它的
熔点时，就凝结成冰状晶
200千克/
桶
物。
遇明火、高热能
引起燃烧爆炸。
激性体，所以又叫冰醋酸。
马来酸
HO2CCH=C
HCO2H
可溶于水24000 99.6 %25kg/袋
琥珀酸
HOOCCH2C
H2COOH 溶解度
7.7%
15000 可燃
毒性较
小
分子量118．09 无色结
晶体，味酸，可燃。
草酸(COOH)2•H
2
O
稍溶于冷
水，易溶于
热水。
150度升华有毒
无色透明结晶体或白色
粉末，无嗅，味酸。
对皮
肤、粘膜有刺激及腐蚀作
用，极易经表皮、粘膜吸
收引起中毒。
己二酸苯二甲酸乳酸
酒石酸
有机三乙醇胺C6H15NO3易溶于水
11000~1
35000
85%
无色油状液体或白色固
体, 稍有氨的气味。
本品
胺
12000 90% 可燃，具刺激性，具致敏
性。
14900~
15000
99%
二乙醇胺C4H11NO2易溶于水9500 99% 易燃有毒有吸湿性。
无色粘性液体
或结晶。
220
千克/桶
乙二胺
H2NCH2CH
2NH2易溶于水17000 99.5% 易燃有毒
自燃点385℃，溶于水，
生成水合乙二胺，呈强碱
性。
桶装
三聚氰胺微溶于水9800~
10000
加热升华，急剧加热
则分解。
低毒
一般情况下较稳定，但在
高温下可能会分解放出
氰化物。
袋装
六次甲基四胺C6H12N4易溶于水31.5~32
元/公斤
加热至260-263℃即
行升华，但几乎不分
解。
有中等
毒性
无色或白色具有光泽的
结晶体或结晶性粉末，无
嗅，味甜而苦。
25千克/
袋
尿素CO(NH2)2溶于水1700~
2300
加热至160℃分解，
产生氨气同时变为
无毒
无色或白色针状或棒状
结晶体，工业或农业品为
袋装
氰酸。
白色略带微红色固体颗
机无臭无味。
三异丙醇胺C9H21NO3易溶于水18000 85% 可燃有毒白色结晶体或固体粉末。
250千克/桶
羟胺H3NO 极易溶于
水
不稳定的白色大片状或
针状结晶。
极易吸潮，极
易溶于水。
袋装
乙二胺四乙酸二钠盐可溶于水
低毒、
有刺激
性
白色结晶性粉末，溶于
水，微溶于乙醇，其水溶
液PH值约为5.3 熔点
252℃（分解）。
盐类硅酸钠Na2SiO3溶于水650~750 无燃爆性无毒
遇酸分解并析出硅酸的
胶质沉淀。
无水物为无定
形的玻璃状物质。
焦磷酸钠（铵）Na4P2O7易溶于水6000 98%
白色粉末或结晶，水溶液
呈碱性，不溶于醇。
与碱
土金属盐生成络合物。
空
气中易吸收水分而潮解。
六偏磷酸钠（铵）(NaPO3)6易溶于水1900~
10600
（各地
价格不
同）
无色透明玻璃片状或白
色粒状结晶。
吸湿性很
强，与钙、镁等金属离子
能生成可溶性络合物。
袋装
二聚磷酸钠（铵）8000 袋装
三偏磷酸钠（铵）Na3P3O9溶于水不溶于醇，白色粉状结
晶。
加热至50℃时失去6
个结晶水变成无水物。
袋装
四偏磷酸钠（铵）
多聚磷酸钠（铵）9200 白色颗粒或粉末醋酸钠（铵）
CH3COON
a
糖葡萄糖C6H12O6无毒白色晶体
类蔗糖C12H22O11极易溶于水无毒不能发生银镜反应
表面活性剂木钙
C9H8.5O2.
5(OCH3)0.8
5(SO3H
水不溶物
1160~
2200
55 -
65 ％
不易燃无毒
具有很强的分散性、粘
结性、螯合性
编织袋包
装
木钠
C9H8.5O2.
5(OCH3)0.
85(SO3H)0
.4
水不溶物
1400~
2000
55－
65％
不易燃无毒具有很强的分散性
编织袋包
装，
萘系减水剂易溶于水
2000-500
粉剂：
0.75-1
.5%;
液
体:1.5
-2.5%
不易燃无毒
具有吸附、分散湿润、润
滑等作用、对各种水泥
适应性好
桶装
聚羧酸减水剂6000
0.4%
～
不易燃无毒
掺量低、减水率高。
碱
含量极低
桶装
1.2%
腐殖酸胺易溶于水
1000~400
0无毒
外观为棕黄色粉末物
质，略有芳香气具有很
强的分散性、粘性结。
塑料编织
袋
腐殖酸钠极易于水
1000~400
0无毒无臭无腐蚀
塑料编织
袋内衬薄
膜
*可以补充。
