井点降水计算
8.001.000.101.0031.0013.1045.0012.00294.546.5047.878861.2019.2416193.2136.290.05268.57490.79120.0060.001.350.748861.2016193.2115.00
说明：为用户输入数据项目
为计算项目
为计算结果
为用户输入数据
本表格根据《建筑施工手册》相关规定计算，仅供参考.
d（滤管直径）：
井点管需要数n(无压完整井）=井点管需要数n（无压非完整井）=
2、井点管间距计算
井点管间距D(无压完整井）=
井点管间距D（无压非完整井）=
H（含水层厚度m）=
R（抽水影响半径m）=
S（水位降低值m）=
x0(基坑假想半径m）=
四、确定井点管数量与间距：
q(单根井点管出水量）
l（滤管长）=
L（井点管中心至基坑中心的水平距离）=
井点管长H=
K（渗透系数m/d）=
Q（总涌水量m^3/d）=
Q（总涌水量m^3/d）=
二、无压完整井群井井点涌水量计算：
三、无压非完整井井点系统涌水计算：
H0（有效带深度）=
无压完整井=
无压非完整井=
Hs(m)=基坑长：
基坑宽：
五、水泵所需功率(KW)：
1、井点管需要根数计算：
一、计算井点管长度
H1=
h=
i=。
井点降水计算
为防止地表水流入基坑内，避免基坑积水和确保施工方便，除采取井点降水外，还在基坑面四周砌筑250×250的排水沟，四大对称角设四个钢筋笼集水井，（集水井半径500mm，深800mm），每个井内放置一个Φ100单极电动潜水泵，24小时不间断排水，并派专人进行看管。
把水从集水井抽至地面沉沙坑，然后排入市政管道内。
基坑降水示意图如下：明沟、集水井排水示意图由于该地域地下水丰富需进行井点降水，井点降水计算如下（此计算按照最大化粪池尺寸计算）。
(1) 基坑中心要求降低水位深度：由于地下水位深度为-1.8m，基坑最大开挖深度将近6m，水位要降至基坑一下500mm，故基坑水位降深为-4.7m(2)影响半径R注：由于地质勘测报告中未提供渗透系数K ，根据施工手册查到的K=10 m3/d(3)基坑等效半径r 0r 0 = 0.29（a ＋b ）=0.29*(11.8+3)=4.3基坑涌水量：(2H – S)S (2*6.15– 4.7)*4.7Q= 1.366K = 1.366*10* Lg(R + r) – lg r lg(73.70 +4.3)-lg4.3=257.25m 3/d(4)单根井点管的极限涌水量：q=120πrl 3 K = 120*3.14*0.1*0.73* 10 =40.9m 3/d(5)求井点数n ：n= 1.1*Q/q = 1.1*257.25/40.9 =6个(6)井管长度：井管全长 5.86 + 0.8 + 0.5 + 0.1*13.8/2 – 0.6 = 7.25m井点降水平面示意图 地下自然水位降水水面位置井点降水剖面示意图集水坑其他化粪池降水井数量及及分布根据现场实际情况确定，以现场实际为准。
轻型井点降水计算
举个例子：井点降水计算目前该工程根底处于春季施工，属于多雨季节，地下水位较高，根据"地质报告"提供，场地地下水位埋深在自然地面-1.5m以下，根底最大开挖深度3.55m。
根据"地质勘察报告"提供的地质情况及根底设计施工的要求，为确保施工质量及工程顺利进展，采用一级井点降水配合根底施工。
按照"建筑基坑边坡支护技术规程"和"施工规*"的要求对建筑物基坑涌水量计算。
1、涌水量的计算按"建筑基坑边坡支护技术规程"附录F2-1、F07。
A、39#楼基坑一级井点涌水量的计算：H2-hm2涌水量Q=1.366Klg〔1+R/r0〕+lg〔1+0.2 hm/ r0〕〔hm-l〕/la、根据"地质报告"提供的○3层渗透系数K=5.2×10-4cm/s。
按"市政岩土规*"取粉砂渗透系数：K=1.0m/db、抽水影响深度H0的计算：S‘=SA+L S‘为井点支管埋深地下水位至井点支管滤口上口的长度。
SA支管长度5.0m，L滤管长度1m，井点支付全长6m。
S‘=5.0m-0.2m+1m=5.8mS‘/ S‘+L=4.8/4.8+1=0.83根据计算，查"建筑施工手册"第二版上P879，H0值表查表得系数1.85H0=1.85〔S‘+L〕=1.85×〔4.8+1〕=10.73mc、含水层厚度的计算H:根据场地土层，场地无隔水底板含水层厚度取抽水影响深度2.5倍。
H=2.5×10.73m=27.0mhm=H+h/2 见"建筑基坑支护技术规程"附录h= H0- S‘ =10.73m-4.8m=5.93m hm=〔27.0+5.93〕/2=16.5md、一级井点降水影响半径：R=2S√HK 一级井点基坑中心要求深度SS=2.55mR=2×2.55× 27.0×1.0=26.5me、基坑等效半径r0=0.29〔a+b〕=0.29〔44.40+17.60〕=17.98m27.02-16.52涌水量Q=1.366Klg〔1+26.5/17.98〕+lg〔1+0.2 ×16.5/ 17.98〕〔16.5-1〕/l=408m3/df、确定井点管数井点管数n=1.1×Q/q Q=408m3/d单根井管q=65∏dl3√K =8.6m3 Q取单根井管经历值q=5m3/dn=90根设计计算值g、间距的计算：D=L/nh、基坑长度的计算：(44.4+17.6)×2=124D=124/90= 1.38m 符合施工技术的一般规定0.8m～1.6m，见"建筑施工技术"P25，按施工技术取间距1.2m 设一根支管。
降水计算书
基坑降水设计计算书由于基坑较深、面积较大，本次按照基础底板需开挖深度考虑基坑降水方案，本方案采用管井降水，电梯井部分可以另外采用轻型井点从开挖后的基坑底部进行二次降水，如果刚好管井布置在电梯井则可加深管井，加深降水深度。
根据勘察报告和类似的施工经验渗透系数取值为1.5m/d 。
一、管井计算管井井深21m ，井底位于粉土层中，按潜水完整井计算，管井外径0.4m ，内径0.3m 。
综合考虑土层渗透系数和各土层厚度，取渗透系数值k=1.5m/d ，含水层厚度按21.0m-11m=10m 计算，降水至基坑中心坑底下0.5m 处，其水位降低值S w =8.2m 。
1．计算基坑等效半径r 0。
根据平面布置图可知，基坑面积应是为：22042m 2，故由公式得基坑的等效半径为：784.83220420===ππAr m式中：r 0——基坑等效半径，m ；A ——基坑面积，m 2。
2．含水层影响半径 基坑井水位降低值根据需降低水位，确定为8.2m ，根据规范取s w =10.0m ，由勘察资料知含水层厚度为H=10.0m ，则含水层影响半径为：=⨯⨯⨯==5.10.101022kH s R w 77.460m式中：R ——抽水影响半径；Sw ——井水位降深，当井水位降深小于10m 时取10m ；H ——含水层厚度；k ——渗透系数，1.5m/d 。
3．基坑涌水量计算整个管井降水系统的总涌水量按均值含水层潜水完整井计算，总涌水量为：- 1 - )1ln()2(0r R s s H k Q d d +-=π 基坑涌水量Q=5018(m 3/d)4．管井布置数量确定3r 120k l q s ∏=经计算，单井出水量q=80-100 m ³，根据工程经验，考虑群井效应，取q=80 m ³/d则需管井数量n=1.1×5018/80=69.0实际管井数量取73口计算降水管井应布设为73口，根据经验，本工程共布设降水管井73口，降水管井平面布置为基坑顶边线四周为16m/口；基坑内为25m/口，井深15m ；观测井2口，井深15m 。

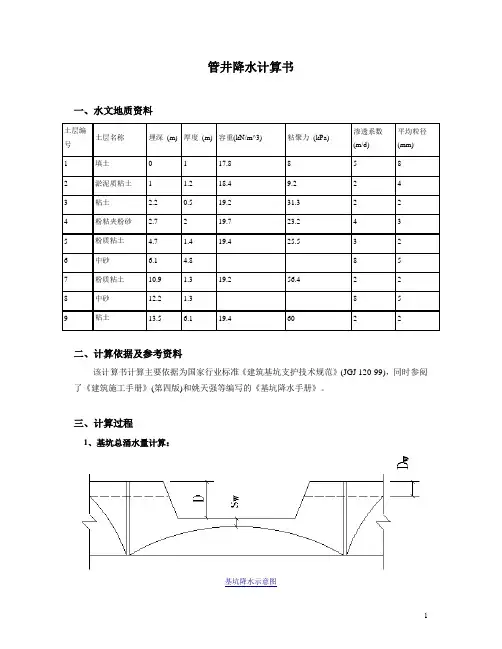

管井降水计算书-1
管井降水计算书一、水文地质资料土层编号土层名称埋深(m) 厚度(m) 容重(kN/m^3) 粘聚力(kPa)渗透系数(m/d)平均粒径(mm)1 填土0 1 17.8 8 5 82 淤泥质粘土 1 1.2 18.4 9.2 2 43 粘土 2.2 0.5 19.2 31.3 2 24 粉粘夹粉砂 2.7 2 19.7 23.2 4 35 粉质粘土 4.7 1.4 19.4 25.5 3 26 中砂 6.1 4.8 8 57 粉质粘土10.9 1.3 19.2 56.4 2 28 中砂12.2 1.3 8 59 粘土13.5 6.1 19.4 60 2 2二、计算依据及参考资料该计算书计算主要依据为国家行业标准《建筑基坑支护技术规范》(JGJ 120-99)，同时参阅了《建筑施工手册》(第四版)和姚天强等编写的《基坑降水手册》。
三、计算过程1、基坑总涌水量计算：基坑降水示意图Q = A·M1·μA为基坑面积；M1为疏干的含水层厚度，M1 = 3.1+1-1=3.1 m；μ为含水层的给水度，一般取0.1。
通过以上计算可得基坑总涌水量为52.39m3。
2、降水井数量确定：单井出水量计算：Q=120πr s l3k1/2降水井数量计算：n=1.1Q/qq为单井允许最大进水量(m3/d)；r s为过滤器半径(m)；l为过滤器进水部分长度(m)；k为含水层渗透系数(m/d)。
通过计算得井点管数量为3个。
3、过滤器长度计算群井抽水时，各井点单井过滤器进水长度按下式验算：y0>ly0=[H2-0.732Q/k×(logR0-log(nr0n-1r w)/n]1/2l为过滤器进水长度；r0为基坑等效半径；r w为管井半径；H为潜水含水层厚度；R0为基坑等效半径与降水井影响半径之和；R0=R+r0R为降水井影响半径；通过以上计算，取过滤器长度为15m。
4、基坑中心水位降深计算：S1=H-{H2-Q×[logR0-(log(r1r2...r n))/n]/1.366k}1/2S1为基坑中心处地下水位降深；r i为各井距离基坑中心的距离。
井点降水计算计算书新编
井点降水计算书计算依据：1、《建筑基坑支护技术规程》JGJ 120-20122、《建筑与市政降水工程技术规范》JGJ/T111-983、《建筑施工计算手册》江正荣编著4、《基坑降水手册》姚天强编著一、水文地质资料该计算书计算主要依据为国家行业标准《建筑基坑支护技术规范》(JGJ120-2012)，同时参阅了《建筑施工手册》(第四版)和姚天强等编写的《基坑降水手册》。
三、计算过程基坑长度A(m) 30 基坑宽度B(m) 250.5基坑开挖深度H1(m) 7 基坑底面至降低后的地下水位距离s(m)水位埋深d w(m) 0.2 含水层厚度H(m) 39.359平均渗透系数k(m/d) 5.985示意图1、基坑等效半径矩形基坑：r o=0.29×(A+B)=0.29×(30+25)=15.95m2、平均渗透系数k=∑(k i×h i)/∑h i=(1×0.8+0.1×3+3×6+12×6+5×12+4×5+10×6+8×0.559000000000005)/(0 .8+3+6+6+12+5+6+39.359)=5.985m3/d3、井点系统的影响半径R0S d= H1+s-d w=7+0.5-0.2=7.3mS w= H1+s-d w +r o×i =7+0.5-0.2+15.95×0.5=15.275m潜水含水层：R=2S w(kH)0.5=2×15.275×(5.985×39.359)0.5=224.082mR0=R+r o=224.082+15.95=240.032m4、井点管的长度H d≥H1+s+r o×i+h+l=7+0.5+15.95×0.5+0.2+6=21.675m5、基坑涌水量计算基坑远离边界：Q=πk(2H-S d)S d/ln(R0/r o)=3.14×5.985×(2×39.359-7.3)×7.3/ln(240.032/15.95)=3615.471 m3/d6、井点管数量n=1.1Q/q0=1.1×3615.471/110=377、集水管总长矩形基坑：La=2×(A+B)=2×(30+25)=110m8、井点的间距L d=L a/(n-1)=110/(37-1)=3.056m9、校核水位降低数值q=πk(2H-S w) S w /(ln(R/r w)+Σ(ln(R/(2r0sin(jπ/n)))))=3.14×5.985×(2×39.359-15.275)×15.275/(ln(224.082/0.15)+Σ(ln(224.082/(2×r0×sin(jπ/n)))))=184.37m3/dS i=H-(H2-q/(πk)×Σln(R/(2r0sin((2j-1)π/2n))))0.5=39.359-(39.3592-184.37/(3.14×5.985)×Σln(224.082/(2×r0×sin((2×j-1)×π/(2×n)))))0.5=14.922m≥S d=7.3m满足要求！。
降水计算书
降水计算书一、计算过程及相关公式说明1、基坑涌水量计算（1）本工程基坑类型属于均质含水层潜水完整井基坑,且基坑远离边界。
（2）基坑简图：（3）计算公式：其中 Q──基坑涌水量，单位m3/d；k──渗透系数，本工程取k=2；H──潜水含水层厚度，单位m；S──基坑水位降深，单位m；R──降水影响半径，单位m；R=2S（Hk）-2r0──基坑等效半径,单位m。
对矩形基坑r=0.29(a+b)，a、b分别为基坑长短边，对不规则形状的基坑r=A/π，A为基坑面积。
2、降水井数计算（1）降水井数计算公式：n=1.1Q/qn──降水井数，单位眼；Q──基坑涌水量，单位m3/d；q──单井出水量，单位m3/d。
（2）单井出水量计算公式：q=120πrslk-3q──单井出水量，单位m3/d；rs──降水井半径，本工程为0.15m；l1──过滤器长度进水管长度，单位m；k──渗透系数，本工程取k=2。
3、基坑中心点水位降深计算（1）本工程基坑类型属于块状基坑，且属于潜水完整井稳定流。
（2）计算公式：其中 S──基坑水位降深，单位m；H──潜水含水层厚度，单位m；Q──基坑涌水量，单位m3/d；k──渗透系数，本工程取k=2；R0──基坑等效半径与降水井影响半径之和，单位m；R= r+Rn──降水井的数量，单位眼；r1,r2,……rn──各井距基坑中心或各井中心处的距离，单位m。
4、降水井深计算（1）计算公式：h=S+h1+l+l1+l2h──降水井深度，单位m；S──基坑水位降深，单位m；h1──现状地面至现状水位高差，单位m；l── ir(降水曲线坡度×基坑等效半径) ，本工程取i=1/10；l1──过滤器进水管长度，单位m；l2──沉砂管长度，单位m。
（2）计算简图：二、粗格栅间及提升泵房1、基坑涌水量计算=1.366*2*（2*16.50-11.70）11.70/lg（1+134.42/21.13）=785.31m3/dQ──基坑涌水量，单位m3/d；k──渗透系数，本工程取k=2；H──潜水含水层厚度，H=16.50m；S──基坑水位降深，S=16.50-4.80=11.70m；R──降水影响半径，R=2S（Hk）-2=2*11.7*（16.5*2）-2=134.42m；r0──基坑等效半径, r=0.29(a+b)=0.29*（43.05+29.8）=21.13m。
降水计算书
北通220KV架空线入地（新城基业）工程降水井计算书一、降水井深度设计：Hw= Hw1+ Hw2+ Hw3+ Hw4+ Hw5其中：Hw：降水井深度（m）Hw1：基坑深度Hw2：降水水位距离基坑底要求的深度Hw3：iri为水利坡度。
取i=1/4，r为降水井分布范围内的等效半径。
Hw4：降水井过滤器工作长度取1mHw5：沉砂管长度取3m二、基坑涌水量计算以100米为一计算段流量计算公式为：Q= 1.366K(2H-S)SIgR-Igr其中：Q：出水量（m3/d）K: 渗透系数（m/d）本工程为K =1.2（m/d）S：基坑设计水位降深值（m）Hm: 1/2S（m）I： 3（m）H：潜水含水层厚度（m）：H=S+hm+IR：井群影响半径（m）：R=2S*（H*K）-2r: 基坑等效半径（m）单井出水量：q= ld *24 =1*300*24 =40.00（m3/d）a 180井点数：n=Q/q井距： m=100/n三、详细计算（一）过河段计算1、井深计算已知：设计过河段设计河底高程14.65m，基底高程最低点8.25m，得出Hw1=6.4m，降深1m后高程为7.4m，得出Hw2=1m，基础宽度B=5.6m，则r=1/2*5.6+11.2=14m，得出Hw3=1/4*14=3.5mHw=6.4+1+3.5+1+3=14.90m 井深取15m，施工中不小于15m。
2、涌水量计算：现状地下水位14.65m，降深后高程7.25m，则S=7.4mH=7.4+1/2*7.4+3=14.1mR=2*7.4*（14.1*1.2）-2=57.90mr=14mQ= 1.366*1.2*(2*14.1-7.4)*7.4 =409.19（m3/d）Ig57.90-Ig14井点数：n=Q/q=409.19/40.00=10.23=11(眼)井距：m=100/n=100/11=9.09m 取m=8m3、过河段降水井深度不小于15m，在隧道中线两侧14m处错开布置，每侧降水井间距8m。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
井点降水计算书
计算依据：
1、《建筑基坑支护技术规程》JGJ 120-2012
2、《建筑与市政降水工程技术规范》JGJ/T111-98
3、《建筑施工计算手册》江正荣编着
4、《基坑降水手册》姚天强编着
一、水文地质资料
该计算书计算主要依据为国家行业标准《建筑基坑支护技术规范》(JGJ 120-2012)，同时参阅了《建筑施工手册》(第四版)和姚天强等编写的《基坑降水手册》。
三、计算过程
1、基坑等效半径
矩形基坑：r
o
=×(A+B)=×(30+25)= 2、平均渗透系数
k=∑(k
i ×h
i
)/∑h
i
3/d
3、井点系统的影响半径R
S
d = H
1
+s-d
w
=7+ S
w
= H
1
+s-d
w
+r
o
×i =7+ 潜水含水层：R=2S
w
(kH)=2×××=
R
0=R+r
o
=+=
4、井点管的长度
H
d ≥H
1
+s+r
o
×i+h+l=7++×++6=
5、基坑涌水量计算
基坑远离边界：Q=πk(2H-S
d )S
d
/ln(R
/r
o
)=××(2× 6、井点管数量
n=q
=×110=37
7、集水管总长
矩形基坑：La=2×(A+B)=2×(30+25)=110m 8、井点的间距
L
d =L
a
/(n-1)=110/(37-1)=
9、校核水位降低数值
q=πk(2H-S
w ) S
w
/(ln(R/r
w
)+Σ(ln(R/(2r
sin(jπ/n)))))=××(2×
S i =H-(H2-q/(πk)×Σln(R/(2r
sin((2j-1)π/2n))))=满足要求！。
