硅半导体材料原理
硅半导体材料原理
硅半导体材料是一种常见的半导体材料，它的原理可以用以下几点来描述：
1. 原子结构：硅半导体材料的原子结构类似于钻石，每个硅原子有四个价电子，它们形成了共价键。
当加热或添加杂质时，硅原子可以失去或增加电子，形成正或负电荷。
2. 能带结构：硅半导体材料的能带结构包括导带和价带。
导带中的电子可以自由移动，而价带中的电子被束缚在原子周围。
在纯硅中，导带和价带之间的能隙很大，因此几乎没有自由电子。
3. 杂质掺杂：为了增加硅半导体材料的导电性，可以通过掺杂添加一些杂质原子。
掺杂的原子可以在硅晶体中形成电子空穴，这些电子和空穴可以在材料中自由移动，形成电流。
4. P-N结构：硅半导体材料可以通过掺杂形成P型和N型半导体材料。
P型半导体材料中掺杂了一些具有三个价电子的杂质原子，形成电子空穴。
N型半导体材料中掺杂了一些具有五个价电子的杂质原子，形成自由电子。
当P型和N型半导体材料相接触时，形成P-N结构，这种结构可以用来制造二极管、晶体管等电子器件。
总之，硅半导体材料的原理是基于材料的原子结构、能带结构、杂质掺杂和P-N结构等方面的特性，这些特性使得硅半导体材料可以用于制造各种电子器件。
常用半导体材料
常用半导体材料
半导体材料是指介于导体和绝缘体之间的材料，具有导电能力的材料。
常用的半导体材料包括硅（Si）、锗（Ge）、氮化镓（GaN）、砷化镓（GaAs）等。
这些材料在电子器件中有着
广泛的应用。
硅是最常见的半导体材料，广泛应用于集成电路（IC）、太阳能电池、光电器件等领域。
硅具有良好的热稳定性、机械强度和可加工性，制备工艺成熟，成本相对较低，是目前集成电路工业所采用的主要材料。
锗是一种重要的半导体材料，具有较高的载流子迁移率和较小的禁带宽度，适用于高速电子器件的制备。
锗晶体的熔点较低，可以直接生长单晶，用于制备高频收发器、微波器件等。
氮化镓是一种宽禁带半导体材料，主要用于制作高亮度发光二极管（LED）和激光器。
氮化镓具有较大的能带隙，能够发射出可见光甚至紫外光，具有优异的光电性能和较长的寿命。
砷化镓是一种III-V族半导体材料，具有优异的电子和光电性能，适用于高速电子器件、光电器件等领域。
砷化镓的电子迁移率较高，适用于高频器件的制备，而其能带结构可以制作高效的太阳能电池。
除了以上几种常用的半导体材料，还有许多其他材料也具有半导体性质，如砷化磷（GaP）、碲化锌（ZnTe）、硒化镉（CdSe）等。
这些半导体材料在不同的应用领域具有独特的
优势，被广泛应用于电子、光电、信息、能源等高科技领域。
总之，半导体材料是现代科技领域中不可缺少的重要材料，对于电子器件的发展和应用起着关键作用。
随着科技的进步，新的半导体材料也将不断涌现，进一步推动各个领域的发展。
半导体主要材料有哪些
半导体主要材料介绍
半导体作为一种重要的材料，在电子行业中扮演着至关重要的角色。
它的特性使得半导体在电子学、光电子学、计算机科学等领域中有着广泛的应用。
本文将介绍半导体的主要材料种类，以便更好地了解半导体材料的特性和应用。
硅（Silicon）
硅是最常见且应用最广泛的半导体材料之一。
它具有良好的半导体特性，化学稳定性高，且价格相对较低。
硅半导体广泛应用于集成电路、太阳能电池等领域。
硒化镉（Cadmium Selenide）
硒化镉是一种II-VI族半导体材料，具有优良的光电特性。
它在红外探测、半导体激光器等领域有着重要的应用。
砷化镓（Gallium Arsenide）
砷化镓是一种III-V族半导体材料，其电子迁移率高，适用于高频器件和微波器件。
砷化镓在通信领域和光电子领域中具有广泛的应用。
硒化铟（Indium Selenide）
硒化铟是一种III-VI族半导体材料，具有光电性能优异的特点。
硒化铟在太阳能电池、红外探测等领域有着重要的应用。
氧化锌（Zinc Oxide）
氧化锌是一种广泛应用的半导体材料，具有优良的透明导电性能，适用于透明电子器件、柔性显示屏等领域。
以上介绍了几种常见的半导体材料，每种材料都具有独特的性能和应用特点。
随着科学技术的不断发展，半导体材料的研究和应用也将不断深化，为现代电子科技的发展提供有力支撑。

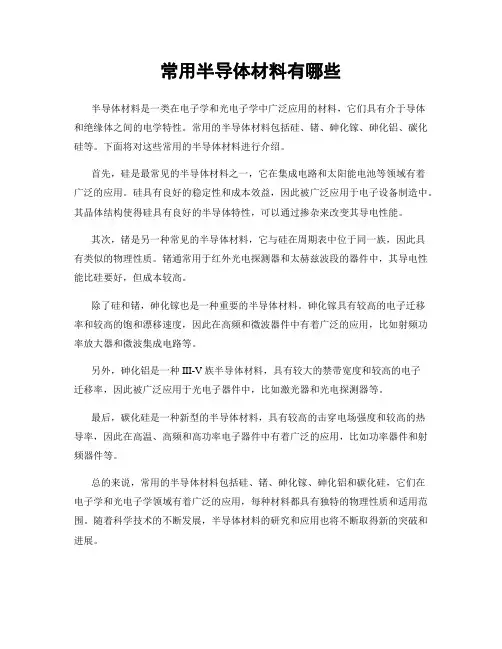

常用半导体材料有哪些
常用半导体材料有哪些
半导体材料是一类在电子学和光电子学中广泛应用的材料，它们具有介于导体
和绝缘体之间的电学特性。
常用的半导体材料包括硅、锗、砷化镓、砷化铝、碳化硅等。
下面将对这些常用的半导体材料进行介绍。
首先，硅是最常见的半导体材料之一，它在集成电路和太阳能电池等领域有着
广泛的应用。
硅具有良好的稳定性和成本效益，因此被广泛应用于电子设备制造中。
其晶体结构使得硅具有良好的半导体特性，可以通过掺杂来改变其导电性能。
其次，锗是另一种常见的半导体材料，它与硅在周期表中位于同一族，因此具
有类似的物理性质。
锗通常用于红外光电探测器和太赫兹波段的器件中，其导电性能比硅要好，但成本较高。
除了硅和锗，砷化镓也是一种重要的半导体材料。
砷化镓具有较高的电子迁移
率和较高的饱和漂移速度，因此在高频和微波器件中有着广泛的应用，比如射频功率放大器和微波集成电路等。
另外，砷化铝是一种III-V族半导体材料，具有较大的禁带宽度和较高的电子
迁移率，因此被广泛应用于光电子器件中，比如激光器和光电探测器等。
最后，碳化硅是一种新型的半导体材料，具有较高的击穿电场强度和较高的热
导率，因此在高温、高频和高功率电子器件中有着广泛的应用，比如功率器件和射频器件等。
总的来说，常用的半导体材料包括硅、锗、砷化镓、砷化铝和碳化硅，它们在
电子学和光电子学领域有着广泛的应用，每种材料都具有独特的物理性质和适用范围。
随着科学技术的不断发展，半导体材料的研究和应用也将不断取得新的突破和进展。
半导体材料有哪些元素
半导体材料有哪些元素半导体（ semiconductor），指常温下导电性能介于导体（conductor）与绝缘体（insulator）之间的材料。
半导体在收音机、电视机以及测温上有着广泛的应用。
如二极管就是采用半导体制作的器件。
半导体是指一种导电性可受控制，范围可从绝缘体至导体之间的材料。
无论从科技或是经济发展的角度来看，半导体的重要性都是非常巨大的。
今日大部分的电子产品，如计算机、移动电话或是数字录音机当中的核心单元都和半导体有着极为密切的关连。
常见的半导体材料有硅、锗、砷化镓等，而硅更是各种半导体材料中，在商业应用上最具有影响力的一种。
锗和硅是最常用的元素半导体;化合物半导体包括第Ⅲ和第Ⅴ族化合物（砷化镓、磷化镓等）、第Ⅱ和第Ⅵ族化合物（硫化镉、硫化锌等）、氧化物（锰、铬、铁、铜的氧化物），以及由Ⅲ-Ⅴ族化合物和Ⅱ-Ⅵ族化合物组成的固溶体（镓铝砷、镓砷磷等）。
除上述晶态半导体外，还有非晶态的玻璃半导体、有机半导体等。
具有半导体特性的元素，如硅、锗、硼、硒、碲、碳、碘等组成的材料。
其导电能力介乎导体和绝缘体之间。
主要采用直拉法、区熔法或外延法制备。
工业上应用最多的是硅、锗、硒。
用于制作各种晶体管、整流器、集成电路、太阳能电池等方面。
其他硼、碳（金刚石、石墨）、碲、碘及红磷、灰砷、灰锑、灰铅、硫也是半导体，但都尚未得到应用。
在元素周期表的ⅢA族至ⅦA族分布着11种具有半导性的元素，下表的黑框中即这11种元素半导体，其中C表示金刚石。
C、P、Se 具有绝缘体与半导体两种形态;B、Si、Ge、Te具有半导性；Sn、As、Sb具有半导体与金属两种形态。
P的熔点与沸点太低，Ⅰ的蒸汽压太高、容易分解，所以它们的实用价值不大。
As、Sb、Sn的稳定态是金属，半导体是不稳定的形态。
B、C、Te也因制备工艺上的困难和性能方面的局限性而尚未被利用。
因此这11种元素半导体中只有Ge、Si、Se 3种元素已得到利用。
半导体用的硅材料
半导体用的硅材料
一、硅材料
1、什么是硅材料
硅材料是一类经过精密加工和处理后，具有良好物理性能的半导体材料，它是半导体器件的基础组成部分。
硅材料具有优异的热稳定性、电性能和耐电压能力，是现代电子器件制造中不可缺少的重要原料。
2、硅材料的种类
硅材料可分为多种类型，按其微结构可以排列为晶体硅、气相沉积硅（CVD）、液相硅（LPCVD）、固体溶解硅、金属硅和化学气相沉积硅（PECVD）等几种。
3、硅材料的用途
硅材料是半导体电子元件的基本材料，可用于制作晶体管、晶闸管、半导体功率器件、芯片、半导体存储器、晶体管滤波器、互连器件和开关电路等，它们支撑着全球的信息网络和网络安全。
二、用于半导体产业的硅材料
1、Czochralski硅
Czochralski硅材料是以Czochralski法制备的硅单晶，它是玻璃改性的典范，可以用作半导体工艺中的衬底以及元器件的封装，它可以用于制作细小微型器件，是半导体行业中不可缺少的重要材料。
2、太阳能电池板硅
太阳能电池板是一种由多层硅片叠加而成的复合太阳能材料，是
太阳能发电技术的重要组成部分。
太阳能板的硅层厚度一般为
0.3-0.5毫米，其半导体特性良好，可以把太阳能转换为可靠的电能。
3、硅胶
硅胶是一种由二甲基硅氧烷和其他热固性填料混合而成的柔性
材料，具有优异的物理和机械性能，成为了半导体行业中不可或缺的重要材料。
它能够抗热、抗湿、抗老化、抗冲击，并且拉伸强度高，比表面穿透阻抗低，是优质的半导体隔离材料。
集成电路行业相关技术基础知识
集成电路行业相关技术基础知识1. 半导体材料
- 硅()是最常用的半导体材料
- 其他材料包括锗()、砷化镓()等
2. 掺杂技术
- 型掺杂(如磷)
- 型掺杂(如硼)
- 形成型和型半导体
3. 晶体管
- 基本结构:源极、漏极、栅极
- 分类:双极晶体管、场效应晶体管
4. 集成电路制造工艺
- 氧化
- 光刻
- 离子注入
- 蚀刻
- 薄膜沉积
- 金属化
5. 集成电路设计
- 版图设计
- 电路模拟
- 版图与电路验证
- 测试程序
6. 封装技术
- 引线框架
- 键合
- 成型
- 引线成型
7. 测试技术
- 参数测试
- 功能测试
- 可靠性测试
8. 信号与电源完整性
- 信号完整性
- 电源完整性
- 电磁兼容性
这些基础知识涵盖了集成电路行业的材料、器件、工艺、设计、封装、测试等多个方面,是从事这一领域工作所需掌握的核心技术基础。
半导体材料有哪些
半导体材料有哪些半导体材料是指具有介于导体和绝缘体之间电导率的材料。
半导体材料中的电子运动机制主要包括导带和价带之间的跃迁，被称为半导体材料特有的能带结构。
半导体材料在电子器件、光学器件以及能源转换中有广泛应用。
下面将介绍几种常见的半导体材料。
1. 硅（Silicon）：硅是最常用的半导体材料之一，其在电子器件中的应用非常广泛。
硅具有较高的熔点、热稳定性和电化学稳定性，因此可以制备出高质量的电子器件。
同时，硅的材料成本较低，容易制备，使其成为大规模集成电路的首选材料。
2. 锗（Germanium）：锗是第一个在电子器件中被广泛应用的半导体材料。
与硅相比，锗具有较高的电子和空穴迁移率，更早地被用于晶体管和其他半导体器件的制备。
然而，锗的材料成本较高且热容性较差，导致其被硅所取代。
3. 砷化镓（Gallium Arsenide，GaAs）：砷化镓是一种重要的Ⅱ-Ⅲ族半导体材料，具有比硅更高的电子迁移率和较宽的能隙。
因此，在高频和高速器件以及光电器件中得到广泛应用。
4. 硒化锌（Zinc Selenide，ZnSe）：硒化锌是一种Ⅱ-Ⅵ族半导体材料，具有优异的光学性能。
硒化锌的带隙宽度较大，适用于制备蓝紫光发光二极管和激光二极管等光电器件。
除了以上提到的几种常见的半导体材料外，还有许多其他半导体材料也具有特殊的性能和应用。
例如，磷化氮（GalliumNitride，GaN）在高功率电子器件和紫光发光二极管中有重要应用；碲化镉（Cadmium Telluride，CdTe）在太阳能电池中具有较高的光电转换效率；氮化硼（Boron Nitride，BN）则被用于高温、高频电子器件等领域。
总之，半导体材料在现代电子和光电器件中起着重要的作用。
随着科技的不断发展，半导体材料的种类和应用也在不断扩展和创新。
