lvds输入端共模电压允许范围
MLVDS可以实现真正多点接口的总线
多年来，业界已开发出多种成熟的技术用于在背板总线上传输信号。
随着电信和数据通信业务量的不断增长，数据传输速度的不断提高，一些传统的单端和发射极耦合逻辑技术的局限性越来越明显。
多点低电压差分信号(M-LVDS)是一种类似LVDS的接口标准，它可以为今天的总线应用带来高速、低功率和低EMI传输解决方案等优势，非常适合数据、控制、同步和时钟信号使用。
在目前的背板上，承载净负荷数据的高速信号一般走的是点到点(一个驱动器和一个接收器)接口，这些接口连接着各种内核芯片，如ASIC、FPGA、DSP等。
正确端接的点到点接口可以为高速信号提供最佳性能，它们使用的信号电平可以是PECL、CML、VML和LVDS，速度可高达4Gbps以上，见图1。
LVDS的端接方法很简单，只需在接收器端放置一个端接电阻。
LVDS也能处理多分支信号传输，即一个驱动器和多个接收器共享相同的差分传输线。
M-LVDS是LVDS的扩展，允许多个驱动器共享相同的半双工总线。
LVDS(TIA/EIA-644A)是一个针对点到点和多分支应用的著名接口标准，可被看作是RS-422在速度上的升级。
M-LVDS(TIA/EIA-899)则将LVDS的优势(高速、低功耗、低EMI、简单端接和工业标准)进一步扩展到了总线应用。
它可被看作是RS-485在速度上的升级，用于通过背板(FR-4材料)走线或电缆进行传输的普通电信应用。
M-LVDS可以提供极佳的信号完整性、热交换及内置故障防护支持。
LVDS的驱动器输出电流为3.5mA，M-LVDS的驱动器输出电流是它的3倍，达11.3mA，并将输入电压门限从100mV减小到50mV，因此可以提供更好的信号完整性。
对趋于标准化的多点应用而言，在总线两端放置100Ω的端接电阻可以形成有效的50Ω阻抗，信号电压摆幅可达565mV，相比之下典型的LVDS摆幅只有350mV。
而对点到点的电缆应用来说，目前的IC输出级电路仍可以在单个100Ω终端上提供足够的电流，并产生900mV 到1,000mV的电压摆幅，这个摆幅超过了800mV的LVPECL电平。
1X9光模块接口规范%20v1.4(2010-8-9)
1×9 光模块接口规范
版本：1.4（复稿）
1×9 光收发一体模块接口规范说明
V 1.4
武汉启晟科技有限公司研发部
编写 王辉
2010 年 8 月
1
---------------------------------------------------------------------------------------------------------------------------------------------------------------
图-2 PECL 接口输入结构
4
---------------------------------------------------------------------------------------------------------------------------------------------------------------
输出共模电压
单端输入电压范围 VIS
差分输入电压摆幅
最小 640
Vcc-0.6 400
典型 800 Vcc-0.2
最大 1000
Vcc+0.2 1000
单位 mV V V mVp-p
3. LVDS 接口 LVDS 用于低压差分信号点到点的传输，该方式有三大优点，从而使得它更具有吸引力。 A)LVDS 传输的信号摆幅小，从而功耗低，一般差分线上电流不超过 4mA，负载阻抗为 100Ω。这一特征使 它适合做并行数据传输。 B)LVDS 信号摆幅小，从而使得该结构可以在 2.4V 的低电压下工作。 C)LVDS 输入单端信号电压可以从 0V 到 2.4V 变化，单端信号摆幅为 400mV，这样允许输入共模电压从 0.2V 到 2.2V 范围内变化，也就是说 LVDS 允许收发两端地电势有±1V 的落差。
_LVDS介绍
LVDS技术原理和设计简介１ LVDS介绍LVDS（Low Voltage Differential Signaling)是一种低摆幅的差分信号技术，它使得信号能在差分PCB线对或平衡电缆上以几百Mbps的速率传输，其低压幅和低电流驱动输出实现了低噪声和低功耗。
几十年来，5V供电的使用简化了不同技术和厂商逻辑电路之间的接口。
然而，随着集成电路的发展和对更高数据速率的要求，低压供电成为急需。
降低供电电压不仅减少了高密度集成电路的功率消耗，而且减少了芯片内部的散热，有助于提高集成度。
减少供电电压和逻辑电压摆幅的一个极好例子是低压差分信号（LVDS）。
LVDS 物理接口使用1.2V偏臵提供400mV摆幅的信号（使用差分信号的原因是噪声以共模的方式在一对差分线上耦合出现，并在接收器中相减从而可消除噪声）。
LVDS驱动和接收器不依赖于特定的供电电压，因此它很容易迁移到低压供电的系统中去，而性能不变。
作为比较，ECL和PECL技术依赖于供电电压，ECL要求负的供电电压，PECL 参考正的供电电压总线上电压值（Vcc)而定。
而ＧLVDS是一种发展中的标准尚未确定的新技术，使用500mV的供电电压可提供250mV 的信号摆幅。
不同低压逻辑信号的差分电压摆幅示于图１。
LVDS在两个标准中定义。
IEEE P1596.3(1996年３月通过)，主要面向SCI(Scalable Coherent Interface)，定义了LVDS的电特性，还定义了SCI协议中包交换时的编码；ANSI/EIA/EIA-644(1995年11月通过)，主要定义了LVDS的电特性，并建议了655Mbps的最大速率和1.823Gbps的无失真媒质上的理论极限速率。
在两个标准中都指定了与物理媒质无关的特性，这意味着只要媒质在指定的噪声边缘和歪斜容忍范围内发送信号到接收器，接口都能正常工作。
LVDS具有许多优点：①终端适配容易；②功耗低；③具有fail-safe特性确保可靠性；④低成本；⑤高速传送。
LVDS（低电压差分信号）原理简介
LVDS（低电压差分信号）原理简介1 、LVDS信号介绍LVDS：Low Voltage Differential Signaling，低电压差分信号。
LVDS传输支持速率一般在155Mbps（大约为77MHZ）以上。
LVDS是一种低摆幅的差分信号技术，它使得信号能在差分PCB线对或平衡电缆上以几百Mbps的速率传输，其低压幅和低电流驱动输出实现了低噪声和低功耗。
IEEE在两个标准中对LVDS信号进行了定义。
ANSI/TIA/EIA-644中，推荐最大速率为655Mbps，理论极限速率为1.923Mbps。
1.1 LVDS信号传输组成图1 LVDS信号传输组成图LVDS信号传输一般由三部分组成：差分信号发送器，差分信号互联器，差分信号接收器。
差分信号发送器：将非平衡传输的TTL信号转换成平衡传输的LVDS信号。
通常由一个IC来完成，如：DS90C031差分信号接收器：将平衡传输的LVDS信号转换成非平衡传输的TTL信号。
通常由一个IC来完成，如：DS90C032差分信号互联器：包括联接线（电缆或者PCB走线），终端匹配电阻。
按照IEEE 规定，电阻为100欧。
我们通常选择为100，120欧。
1.2 LVDS信号电平特性LVDS物理接口使用1.2V偏置电压作为基准，提供大约400mV 摆幅。
LVDS驱动器由一个驱动差分线对的电流源组成（通常电流为3.5mA），LVDS接收器具有很高的输入阻抗，因此驱动器输出的电流大部分都流过100Ω的匹配电阻，并在接收器的输入端产生大约350mV 的电压。
电流源为恒流特性，终端电阻在100――120欧姆之间，则电压摆动幅度为：3.5mA * 100 = 350mV ；3.5mA * 120 = 420mV 。
下图为LVDS与PECL（光收发器使用的电平）电平变化。
图2 LVDS与PECL电平图示由逻辑“0”电平变化到逻辑“1”电平是需要时间的。
由于LVDS信号物理电平变化在0。
CML、PECL 及LVDS 间的互相连接
CML、PECL 及LVDS 间的互相连接王险峰译简介：随着高速数据传输业务需求的增加，如何高质量的解决高速IC 芯片间的互连变得越来越重要。
低功耗及优异的噪声性能是要解决的主要问题。
芯片间互连通常有三种接口：PECL （Positive Emitter-Coupled Logic）、LVDS（Low-Voltage Differential Signals）、CML （Current Mode Logic）。
在设计高速数字系统时，人们常会遇到不同接口标准IC 芯片间的连接，为解决这一问题，我们首先需要了解每一种接口标准的输入输出电路结构，由此可以知道如何进行直流偏置，接什么样的负载。
该文章正是针对该问题展开讨论，作为例子，文中列举了一些MAXIM 公司的产品。
1. PECL接口PEL 是有ECL标准发展而来，在PECL电路中省去了负电源，较ECL 电路更方便使用。
PECL 信号的摆幅相对ECL 要小，这使得该逻辑更适合于高速数据的串性或并行连接。
PECL 标准最初有MOTOROLA 公司提出，经过很长一段时间才在电子工业界推广开。
1.1. PECL接口输出结构PECL 电路的输出结构如图1 所示，包含一个差分对和一对射随器。
输出射随器工作在正电源范围内，其电流始终存在，这样有利于提高开关速度。
标准的输出负载是接50Ω至VCC-2V 的电平上，如图1 中所示，在这种负载条件下，OUT+与OUT-的静态电平典型值为VCC-1.3V，OUT+与OUT-输出电流为14mA。
PECL 结构的输出阻抗很低，典型值为4~ 5 Ω，这表明它有很强的驱动能力，但当负载与PECL 的输出端之间有一段传输线时，低的阻抗造成的失配将导致信号时域波形的振铃现象。
1.2. PECL接口输入结构PECL 输入结构如图2 所示，它是一个具有高输入阻抗的差分对。
该差分对共模输入电压需偏置到VCC-1.3V，这样允许的输入信号电平动态最大。
PECL
LVDS、PECL和CML介绍一182011[本应用笔记中的一些器件最初发布于2000年7月3日1120期的Electronic Engineering Times]1 引言随着高速数据传输业务需求的增加，如何高质量地解决高速IC芯片间的互连变得越来越重要。
低功耗及优异的噪声性能是有待解决的主要问题。
芯片间互连通常有三种接口：PECL (正射极耦合逻辑)、LVDS (低压差分信号)、CML (电流模式逻辑)。
在设计高速数字系统时，人们常会遇到不同接口标准芯片间的互连，为解决这一问题，我们首先需要了解每一种接口标准的输入和输出电路结构，由此可以知道如何进行偏置和终端匹配。
本文介绍了高速通信系统中PECL、CML和LVDS之间相互连接的几种方法，并给出了Maxim产品的应用范例。
2 PECL接口PECL由ECL标准发展而来，但在PECL电路中使用的是正电源。
PECL信号的摆幅相对ECL要小，这使得该逻辑更适合于高速数据的串行或并行连接。
PECL标准最初由Motorola 公司提出，经过很长一段时间才在电子工业领域推广开。
2.1 PECL输出结构PECL电路的输出结构如图1所示，包含一个差分对管和一对射随器。
输出射随器工作在正电源范围内，其直流电流始终存在，这样有利于提高开关速度，保持较快的关断时间。
PECL 输出的适当端接是连接50Ω电阻至(VCC-2V)电平。
在这种端接条件下，OUT+与OUT-的典型值为(VCC-1.3V)，输出直流电流约为14mA。
PECL结构的输出阻抗很低，典型值约为(4-5)Ω，这表明它有很强的驱动能力。
但当负载与PECL的输出端之间有一段传输线时，低阻抗造成的背向端接失配将导致信号的高频失真。
图1. PECL输出结构2.2 PECL输入结构PECL输入结构如图2所示，它是一个具有高输入阻抗的差分对。
该差分对共模输入电压需偏置到(VCC-1.3V)，这样允许的输入信号电平动态范围最大。
逻辑电平匹配

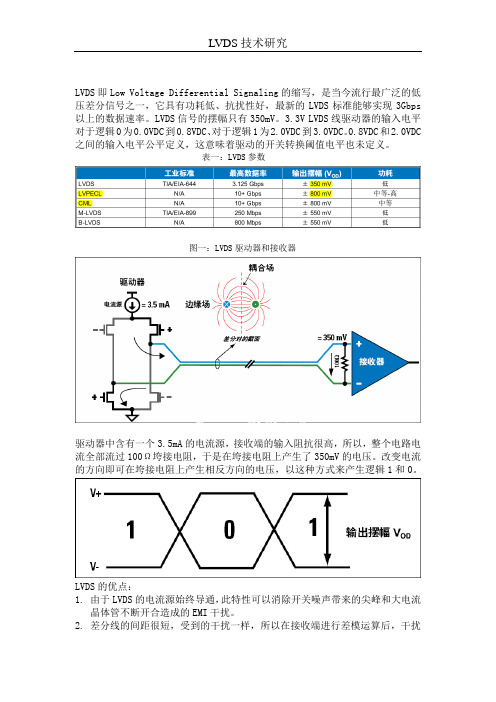

LVDS即Low Voltage Differential Signaling的缩写，是当今流行最广泛的低压差分信号之一，它具有功耗低、抗扰性好，最新的LVDS标准能够实现3Gbps 以上的数据速率。
