钢结构及焊接的要求
钢结构焊接工艺及要求
钢结构焊接工艺及要求钢结构在现代建筑中扮演着重要的角色，它们被广泛应用于桥梁、大型工厂和高层建筑等领域。
而焊接作为一种常见的连接方法，对于钢结构的质量和安全性起着至关重要的作用。
本文将探讨钢结构焊接工艺及其要求，以期为相关从业人员提供一些参考。
一、焊接工艺1. 电弧焊电弧焊是最常用的钢结构焊接工艺之一。
它利用电弧的高温和能量，使焊条和工件熔化并连接在一起。
电弧焊分为手工电弧焊和自动电弧焊两种形式。
手工电弧焊操作简单，适用于小型和复杂结构的焊接；自动电弧焊则适用于大型结构和高效生产。
2. 气体保护焊气体保护焊是利用惰性气体（如氩气）或活性气体（如二氧化碳）来保护焊缝和熔池的一种焊接工艺。
它适用于焊接薄板和高质量要求的焊接。
气体保护焊可分为TIG焊和MIG/MAG焊两种形式。
TIG焊适用于焊接不锈钢、铝合金等材料；MIG/MAG焊适用于焊接钢结构和大批量生产。
3. 子弧焊子弧焊是一种高效率的焊接工艺，它通过在焊条表面形成一个电弧的小圆弧，使焊条自动熔化并填充焊缝。
子弧焊适用于焊接大型结构和长焊缝，能够提高生产效率和焊接质量。
二、焊接要求1. 焊接材料的选择焊接材料的选择对于焊接质量至关重要。
一般情况下，焊接材料应与被焊接的钢材具有相似的化学成分和机械性能。
此外，焊接材料还应具有良好的可焊性和耐蚀性。
2. 焊接前的准备工作在进行焊接之前，需要对焊接部位进行充分的准备工作。
首先，需要清除焊接表面的油污、锈蚀和杂质，以保证焊缝的质量。
其次，需要对焊接接头进行坡口处理，以提高焊接强度和质量。
3. 焊接参数的控制焊接参数的控制对于焊接质量的稳定性和一致性至关重要。
焊接参数包括焊接电流、电压、焊接速度和电弧长度等。
合理的焊接参数能够保证焊缝的充分熔化和填充，避免焊接缺陷的产生。
4. 焊接质量的检测焊接质量的检测是确保焊接结构安全性的重要步骤。
常用的焊接质量检测方法包括目视检测、超声波检测和X射线检测等。
通过这些检测手段，可以及时发现焊接缺陷，并采取相应的措施进行修补或更换。
钢结构施工中的焊接工艺要求
钢结构施工中的焊接工艺要求钢结构是工业建筑和桥梁等重大工程中常见的建筑形式，焊接是其主要的连接方式之一。
钢结构的施工中，焊接工艺的质量和合规性对结构的安全性和耐久性至关重要。
本文将详细阐述钢结构施工中的焊接工艺要求。
1. 材料准备在进行焊接前，首先要准备好焊接所需的材料，主要包括焊丝、焊条、电极等。
这些材料必须符合相应的标准和规范要求，并经过质量检测，确保其质量可靠。
同时，要注意对焊接材料的储存和保管，避免湿气、灰尘等对其造成不良影响。
2. 人员要求进行钢结构焊接工作的人员必须具备相应的资质和经验。
他们应该熟悉焊接工艺，了解焊接材料的特性和操作规范，掌握焊接设备的使用方法，能够准确判断焊接缺陷和采取相应的修复措施。
在施工过程中，焊工应佩戴适当的个人防护设备，如焊接面罩、手套等，确保人身安全。
3. 设备要求焊接设备是保证焊接工艺质量的关键之一。
在焊接前，应对焊接设备进行检查和维护，确保其正常工作。
焊接电源、焊接枪、焊接机床等设备的选择要与焊接材料和焊接方法相匹配，并满足相应的电功率、电流密度、电极直径等要求。
此外，要确保焊接设备的接地良好，以提高焊接过程的安全性。
4. 焊接方法选择根据钢结构的不同部位和连接要求，应选择合适的焊接方法。
常见的焊接方法包括手工电弧焊、气体保护焊、埋弧焊、摩擦焊等。
在选择焊接方法时，要综合考虑结构的受力状态、焊缝的位置和形态、施工环境等因素，确保焊接方法的适用性和稳定性。
5. 焊接参数控制焊接参数的控制直接影响焊接质量。
焊接电流、电压、焊接速度等参数应根据焊接材料和焊缝的特性进行合理调整。
过高或过低的焊接温度会导致焊缝质量不达标，影响结构的强度和稳定性。
同时，要定期对焊缝进行检测和评估，确保其符合规范要求。
6. 焊接质量控制焊接结束后，要进行焊缝的质量检测。
常用的检测方法包括目测、X射线检测、超声波检测等。
通过检测，可以及时发现焊接缺陷，如裂纹、气孔等，并采取适当的修复措施。

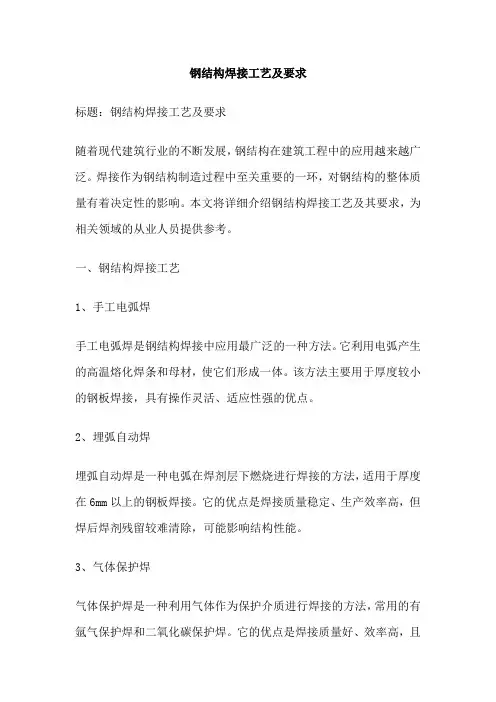

钢结构焊接工艺及要求
钢结构焊接工艺及要求标题：钢结构焊接工艺及要求随着现代建筑行业的不断发展，钢结构在建筑工程中的应用越来越广泛。
焊接作为钢结构制造过程中至关重要的一环，对钢结构的整体质量有着决定性的影响。
本文将详细介绍钢结构焊接工艺及其要求，为相关领域的从业人员提供参考。
一、钢结构焊接工艺1、手工电弧焊手工电弧焊是钢结构焊接中应用最广泛的一种方法。
它利用电弧产生的高温熔化焊条和母材，使它们形成一体。
该方法主要用于厚度较小的钢板焊接，具有操作灵活、适应性强的优点。
2、埋弧自动焊埋弧自动焊是一种电弧在焊剂层下燃烧进行焊接的方法，适用于厚度在6mm以上的钢板焊接。
它的优点是焊接质量稳定、生产效率高，但焊后焊剂残留较难清除，可能影响结构性能。
3、气体保护焊气体保护焊是一种利用气体作为保护介质进行焊接的方法，常用的有氩气保护焊和二氧化碳保护焊。
它的优点是焊接质量好、效率高，且成本相对较低。
二、钢结构焊接要求1、焊接设备焊接设备应性能稳定、参数调节灵活，以满足不同材质、厚度和焊接位置的要求。
同时，设备应具备安全保护装置，确保操作安全。
2、焊接人员焊接人员需具备相应的专业知识和技能，能够熟练掌握不同的焊接方法。
此外，焊接人员还应严格遵守焊接操作规程，确保焊接质量。
3、焊接前处理焊接前应对钢结构表面进行清理，去除油污、铁锈等杂质，以保证焊接质量。
同时，根据焊接位置和要求，选择合适的焊接工艺和焊材。
4、焊接过程控制在焊接过程中，应控制焊接参数，确保焊接质量稳定。
同时，应注意焊接变形的控制，以减小对结构性能的影响。
5、焊后检验焊接完成后，应对钢结构进行检验，如外观检查、无损检测等，以确保焊接质量符合要求。
对于不合格的焊接部位，应及时进行处理。
三、总结钢结构焊接工艺的选择应根据钢结构的材质、厚度、焊接位置等因素进行综合考虑。
在焊接过程中，应严格遵守焊接要求，控制焊接参数，以确保焊接质量。
相关从业人员应不断提高自身的专业素质，以适应不断发展的钢结构焊接技术。

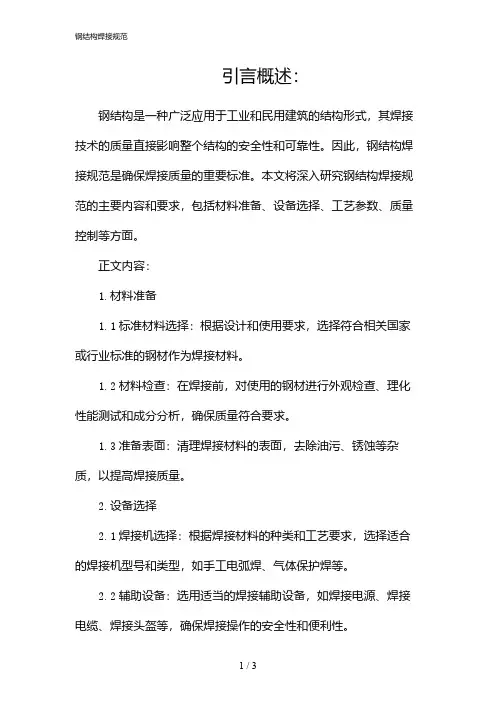

钢结构焊接规范(2024)
引言概述：钢结构是一种广泛应用于工业和民用建筑的结构形式，其焊接技术的质量直接影响整个结构的安全性和可靠性。
因此，钢结构焊接规范是确保焊接质量的重要标准。
本文将深入研究钢结构焊接规范的主要内容和要求，包括材料准备、设备选择、工艺参数、质量控制等方面。
正文内容：1.材料准备1.1标准材料选择：根据设计和使用要求，选择符合相关国家或行业标准的钢材作为焊接材料。
1.2材料检查：在焊接前，对使用的钢材进行外观检查、理化性能测试和成分分析，确保质量符合要求。
1.3准备表面：清理焊接材料的表面，去除油污、锈蚀等杂质，以提高焊接质量。
2.设备选择2.1焊接机选择：根据焊接材料的种类和工艺要求，选择适合的焊接机型号和类型，如手工电弧焊、气体保护焊等。
2.2辅助设备：选用适当的焊接辅助设备，如焊接电源、焊接电缆、焊接头盔等，确保焊接操作的安全性和便利性。
2.3设备维护：定期检查和维护焊接设备，保证设备的正常运行和高效工作。
3.工艺参数3.1焊接方法选择：根据焊接材料的种类、焊接位置和要求，选择合适的焊接方法，如手工电弧焊、埋弧焊等。
3.2焊接电流和电压：根据焊接材料的厚度和规格，确定正确的焊接电流和电压参数，以保证焊缝质量。
3.3焊接速度控制：控制焊接速度，使焊接过程中的热影响区尽可能小，避免焊接变形和应力集中。
4.质量控制4.1焊接工艺评定：对每个焊接工艺进行评定和记录，以确保符合相关的标准要求。
4.2焊接操作控制：按照焊接工艺卡进行焊接操作，控制好焊接时间、温度和速度等参数。
4.3焊缝质量检查：通过可视检查、尺寸测量、非破坏性检测等手段，对焊缝质量进行全面检查和评估。
5.健康、安全和环境保护5.1安全措施：在焊接操作过程中，采取必要的安全措施，如佩戴防护眼镜、手套等，防止因意外事故造成伤害。
5.2环境保护：合理选择焊接材料和工艺，减少对环境的污染和损害。
5.3职业健康：对焊接工人进行必要的职业健康教育和培训，防止因工作环境对身体造成伤害。
钢结构工程规范要求与焊接技术
钢结构工程规范要求与焊接技术钢结构工程的规范要求与焊接技术是确保钢结构工程质量和安全的重要方面。
本文将分析和讨论钢结构工程规范要求的几个关键方面以及焊接技术的应用。
一、钢结构工程规范要求1. 构件制造要求钢结构工程的制造要求包括构件的材料选择、构件的尺寸和形状、构件的标志和编号、构件的连接和固定等。
根据规范要求，材料的选择应符合相关标准，并根据工程的设计要求进行评估。
构件的尺寸和形状应符合设计图纸的要求，且在制造过程中必须保证精度和质量。
构件的标志和编号是用于构件的追踪和安装的重要依据，必须按照规范要求进行标记。
构件的连接和固定要求使用合适的连接方式，并确保结构的稳定和安全。
2. 施工要求钢结构工程的施工要求包括场地准备、工艺操作、防腐蚀处理等。
场地准备是确保施工安全和施工效率的重要前提，包括场地平整、基础清理等。
工艺操作是指施工中使用的设备和工具的选择和使用，施工人员必须具备相应的资质和经验，并根据规范要求进行操作。
防腐蚀处理是为了延长结构的使用寿命和维护周期，必须按照规范要求进行防腐处理。
3. 质量控制要求钢结构工程的质量控制要求包括材料的检验、构件的检验和焊缝的检验等。
材料的检验是为了确保材料的质量符合规范要求，包括化学成分分析、机械性能测试等。
构件的检验是为了检查构件的质量和尺寸是否符合设计要求，包括外观检查、尺寸测量等。
焊缝的检验是为了确保焊接质量和焊接强度满足规范要求，包括焊接接头的外观检查、无损检测等。
二、焊接技术在钢结构工程中的应用1. 焊接工艺选择在钢结构工程中，根据材料的种类和工程的要求，需要选择适合的焊接工艺。
常见的焊接工艺包括手工电弧焊、埋弧焊、氩弧焊等。
根据结构的复杂程度和焊接位置的难易程度，选择合适的焊接工艺，以确保焊接质量。
2. 焊接操作规范焊接操作规范是保证焊接质量的关键要素，包括焊工的技能要求、焊接设备的使用要求以及焊接参数的控制等。
焊工必须具备一定的技能和经验，熟悉焊接工艺和规范要求，并按照要求进行操作。

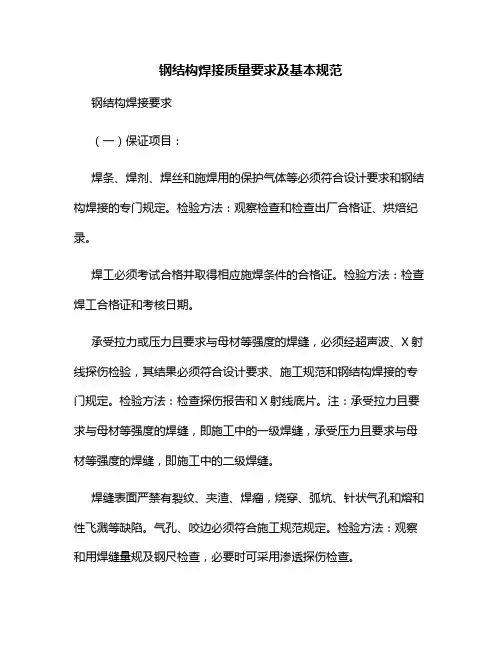

钢结构焊接质量要求及基本规范
钢结构焊接质量要求及基本规范钢结构焊接要求（一）保证项目：焊条、焊剂、焊丝和施焊用的保护气体等必须符合设计要求和钢结构焊接的专门规定。
检验方法：观察检查和检查出厂合格证、烘焙纪录。
焊工必须考试合格并取得相应施焊条件的合格证。
检验方法：检查焊工合格证和考核日期。
承受拉力或压力且要求与母材等强度的焊缝，必须经超声波、X射线探伤检验，其结果必须符合设计要求、施工规范和钢结构焊接的专门规定。
检验方法：检查探伤报告和X射线底片。
注：承受拉力且要求与母材等强度的焊缝，即施工中的一级焊缝，承受压力且要求与母材等强度的焊缝，即施工中的二级焊缝。
焊缝表面严禁有裂纹、夹渣、焊瘤，烧穿、弧坑、针状气孔和熔和性飞溅等缺陷。
气孔、咬边必须符合施工规范规定。
检验方法：观察和用焊缝量规及钢尺检查，必要时可采用渗透探伤检查。
（二）基本项目：焊缝外观质量应符合以下规定：合格：焊波较均匀，明显处的焊渣和飞溅物清除干净。
优良：焊波均匀，焊渣和飞溅物清除干净。
检查数量：按焊缝数量抽查5%，每条焊缝检查1处，但不少于5处。
检查方法：观察检查。
（三）允许偏差项目：焊缝尺寸的允许偏差和检验方法应符合下表规定：检查数量：按各种焊缝数量各抽查5%，但均不少于1条。
长度小于500MM的焊缝每条检查一处，长度500~2000MM的焊缝每条检查2处，长度大于2000MM的焊缝每条检查3处。
一、质量管理目标本工程质量目标为：确保一次性验收合格，确保成都市结构优质工程，四川省建筑工程“天府金杯”，争创中国建筑工程“鲁班奖”。
本工程给排水工程施工中各系统管道安装、管道的强度严密性试验、管道冲洗、灌水试验、通水试验等须满足设计图纸要求、国标图集安装要求及建筑给水排水及采暖工程施工质量验收规范中的检验标准。
二、质量控制措施1、严格执行国家有关的技术标准，施工质量验收规范；合理安排施工顺序，严禁颠倒工序，保证施工质量，消除质量通病。
2、实行质量责任制，严格做到谁施工谁负责，谁主管谁负责。
钢结构施工中的焊接规范要求
钢结构施工中的焊接规范要求在钢结构的施工中，焊接是一个非常关键的环节。
焊接的质量直接关系到钢结构的稳定性、安全性以及使用寿命。
因此，在钢结构施工中，有一些焊接规范要求需要严格遵守。
首先，焊接工艺应符合相关标准和规范。
在钢结构施工中，应严格按照国家标准和相关行业规范进行焊接操作。
焊工必须具备相关的技术资质，并按照规范要求进行操作。
同时，焊接设备和材料也必须符合标准，保证其质量和性能。
其次，焊接接头的准备和处理要求严格。
焊接前，接头必须进行表面清洁和预处理，确保焊接的质量。
接头的准备包括切割、倒角、打磨等工艺，以保证焊缝的质量和强度。
焊接接头的尺寸和形状要符合设计要求，焊缝的形式和形状必须符合工程要求。
第三，焊接过程中应注意焊接参数的控制。
焊接参数包括焊接电流、电压、焊接速度等。
这些参数需要根据焊接材料、焊接厚度以及焊接位置等因素进行合理选择和调整。
焊接过程中还要注意避免焊接变形和裂纹的产生，需要采取相应的措施来保证焊接的质量。
另外，焊接过程中的操作要符合安全规范。
焊接时必须佩戴防护用品，如焊接面罩、手套、防护服等。
焊接现场要保持通风良好，防止有害气体的积聚。
火焰的使用要谨慎，避免引发火灾。
对于大型和复杂的焊接结构，在焊接过程中应采取适当的支撑和固定，以保证焊接的准确性和稳定性。
最后，进行焊缝的检测和评估。
焊接完成后，焊缝必须进行检测和评估，以确保其质量和可靠性。
常用的焊缝检测方法包括超声波探伤、射线探伤、磁粉探伤等。
对焊缝的评估主要是根据相关标准和规范的要求，对焊缝的强度、密封性等进行评估。
综上所述，钢结构施工中的焊接规范要求是非常重要的。
严格遵守这些规范要求，能够保证焊接质量和安全性，确保钢结构的稳定和可靠性。
同时，加强焊工的技术培训和操作规范的执行，也是提高焊接质量的关键。
只有这样，才能确保钢结构施工中焊接工艺的成功应用。
钢结构焊接规定
钢结构焊接规定钢结构作为现代建筑和工业领域中广泛应用的重要结构形式，其焊接质量直接关系到结构的安全性、稳定性和耐久性。
为了确保钢结构焊接的质量和可靠性，制定一系列严格的规定是至关重要的。
一、焊接人员资质要求从事钢结构焊接的人员必须具备相应的资质和技能。
焊工应经过专业培训，并取得相关的焊工资格证书。
资格证书应明确焊工能够焊接的钢材种类、焊接方法、焊接位置和焊缝形式等。
此外，焊工还应定期进行技能考核和重新认证，以确保其焊接技能始终保持在合格水平。
二、焊接材料的选择选择合适的焊接材料是保证焊接质量的关键之一。
焊接材料应根据被焊接钢材的化学成分、力学性能、使用环境等因素进行选择。
常见的焊接材料包括焊条、焊丝、焊剂等。
在选择焊接材料时，应确保其与母材具有良好的相容性和匹配性，以避免出现焊接裂纹、气孔等缺陷。
三、焊接前的准备工作在进行焊接之前，需要对焊件进行一系列的准备工作。
首先，要对焊件表面进行清理，去除油污、铁锈、氧化皮等杂质，以保证焊缝的质量。
其次，要对焊件进行坡口加工，坡口的形式和尺寸应根据焊接方法和焊件的厚度等因素确定。
此外，还需要对焊件进行预热处理，预热温度和时间应根据钢材的材质和厚度等因素确定，以减少焊接应力和防止裂纹的产生。
四、焊接工艺要求焊接工艺是影响焊接质量的重要因素。
在制定焊接工艺时，应根据焊件的材质、厚度、结构形式、焊接位置等因素确定焊接方法、焊接参数、焊接顺序等。
常见的焊接方法包括手工电弧焊、气体保护焊、埋弧焊等。
焊接参数包括焊接电流、电压、焊接速度、焊丝直径等，应根据焊接工艺评定试验的结果确定。
焊接顺序应合理安排，以减少焊接变形和残余应力。
五、焊缝质量检验焊缝质量检验是保证焊接质量的重要环节。
焊缝质量检验应包括外观检验、无损检测和力学性能试验等。
外观检验主要检查焊缝的外形尺寸、表面缺陷等；无损检测包括超声波检测、射线检测、磁粉检测等，用于检测焊缝内部的缺陷；力学性能试验包括拉伸试验、弯曲试验、冲击试验等，用于检验焊缝的力学性能是否符合要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、钢材
1）、钢材、钢铸件的品种、规格、性能等应符合现行国家产品标准和设计要求。
进口钢材产品的质量应符合设计和合同规定标准的要求。
2）、对属于下列情况之一的钢材，应在甲方、监理见证情况下进行抽样复验，其复验结果应符合现行国家产品标准和设计要求：
⑴、国外进口钢材；
⑵、钢材混批；
⑶、板厚等于或大于40mm，且设计有Z向性能要求的厚板；
⑷、建筑结构安全等级为一级，大跨度钢结构中主要受力构件所采用的钢材；
⑸、设计有复验要求的钢材；
⑹、对质量有疑义的钢材。
2、连接用紧固标准件
1）、钢结构连接有高强度大六角螺栓连接副、扭剪型高强度螺栓连接副、普通螺栓、铆钉、自攻钉、拉铆钉、射钉、锚栓（膨胀型和化学试剂型）、地脚锚栓等紧固标准件及螺母、垫圈等标准配件应具有质量证明书或出厂合格证，其品种、型号、规格及质量应符合设计要求和国家现行有关产品标准的规定。
2）、高强度大六角螺栓连接副和扭剪型高强度螺栓连接副出厂时应分别随箱带有扭矩系数和紧固轴力（预拉力）的检验报告，并符合设计要求和国家现行有关产品标准的规定。
3）、高强度大六角螺栓连接副和扭剪型高强度螺栓连接副应在施工现场由监理单位见证下随机抽样检验其扭矩系数，复验报告的资料应符合GB50205—2001的规定。
4）、普通螺栓作为永久连接时，当设计有要求或其质量有疑义时，应进行螺栓实物最小拉力载荷复验，其结果应符合《紧固件机械性能、螺栓、螺钉和螺柱》GB3098的规定。
3、钢结构焊接工程中所用的焊条、焊丝、焊剂、电渣焊熔嘴、焊钉、焊接瓷环和施焊用的保护气体等必须有出厂质量合格证（质量证明书）等质量证明文件。
焊条应符合国标《碳钢焊条》GB/T5117或《低合金钢焊条》GB/T5118的规定和设计要求。
四、钢结构工程材料及焊接质量检测项目包括：
1、钢材的抽样复验：钢材原材料力学及工艺性能检验，60t为一个检验批；
2、高强度螺栓连接副预拉力或扭矩系数的复检。
同一材料、炉号、螺纹规格、长度、机械加工、热处理工艺及表面处理工艺的螺栓为同批，同批最大数量3000套。
扭剪型高强度螺栓和高强度大六角头螺栓，按施工现场待安装的螺栓批中随机抽取，每批取
8套进行复检。
3、摩擦面抗滑移系数检测，按制造厂和安装单位，分别以钢结构制造批为单位进行抗滑移系数试验。
制造批可按单位工程的工程量每2000t为一批，每种表面处理工艺单独检验，每批三组试件。
4、焊缝超声波（x射线）无损检测：
1）、设计要求全焊透的一、二级焊缝应采用声波探伤进行内部缺陷的检验，超声波探伤不能对缺陷作出判断时，应采用射线探伤，其内部缺陷分级及探伤方法应符合现行国家标准《钢焊缝手工超声波探伤方法和探伤结果分级》GB 11345或《钢熔化焊对接接头射线照相和质量分级》GB 3323的规定。
2）、焊接球节点网架焊缝、螺栓球节点网架焊缝及圆管T、K、Y形节点相贯焊缝，其内部缺陷分级及探伤方法应分别符合国家现行标准《焊接球节点钢网架焊缝超声波探伤方法及质量分级法》JG/T 3034.1、《螺栓球节点钢网架焊缝超声波探伤方法及质量分级法》JG/T 3034.2、《建筑钢结构焊接技术规程》JGJ 81的规定。
3）、钢结构无损检测应在焊接外观检测合格后方可进行；同时，监理人员应在现场对无损检测进行旁站监理，并做好记录。
4）、一级焊缝质量等级内部缺陷超声波探伤比例100%，二级焊缝质量等级内部缺陷超声波探伤比例20%；
5）、对工厂制作焊缝，应按每条焊缝计算百分比，且探伤长度应不小于200mm，当焊缝长度不足200mm时，应对整条焊缝进行探伤；对现场安装焊缝，应按同一类型、同一施焊条件的焊缝条数计算百分比，探伤长度应不小于200mm，并应不少于1条焊缝。
五、对于钢结构工程的施工质量验收工作，要参照《关于建筑钢结构工程质量验收有关要求的通知》（并建监字［2008］35号）的内容执行。
六、对于超出国家标准以外的检测要求，由委托方与被委托方签定书面合同并予以实行。
望各单位要按照要求内容，严格进行钢结构工程的质量检测，以保证结构实体的安全。
