喷射混凝土
6 喷射混凝土6.1一般规定6.1.1喷射混凝土适用于隧道、洞室、边坡和基坑等工程的面层支护。
6.1.2喷射混凝土的设计强度等级不应低于C20；用于大型洞室及特殊条件下的工程支护时，其设计强度等级宜不低于C25。
6.1.3开挖后呈现明显塑性流变或高应力易发生岩爆的岩体中的隧洞、受采动影响、高速水流冲刷或矿石冲击磨损的隧洞和竖井，宜采用喷射钢纤维混凝土支护。
6.1.4大断面隧道及大型洞室喷射混凝土支护，宜采用湿拌喷射法施工；基坑、边坡喷射混凝土支护，宜采用干拌喷射法施工；矿山井巷及小断面隧洞喷射混凝土支护，宜采用半湿拌喷射法施工。
6.2原材料6.2.1水泥：应符合第4.4.7条规定的要求。
6.2.2骨料应符合下列要求：1粗骨料应选用坚硬耐久的卵石或碎石，粒径不宜大于15mm；当使用碱性速凝剂时，不得使用含有活性二氧化硅的石料。
2细骨料应选用坚硬耐久的中砂或粗砂，细度模数不宜大于2.5。
干拌法喷射时，骨料的含水率应保持恒定并不小于6%。
3喷射混凝土骨料级配宜控制在表6.2.2数据范围内。
表6.2.2喷射混凝土骨料通过各筛经的累计质量百分率（％）6.2.3拌合水应符合第4.4.8条规定的要求。
6.2.4喷射混凝土速凝剂应符合下列要求：1掺加正常用量速凝剂的水泥净浆初凝不应大于3min，终凝不应大于12min；2加速凝剂的喷射混凝土试件，28d强度应不低于不加速凝剂强度的90%；3宜用无碱或低碱型速凝剂。
6.2.5喷射混凝土中的矿物掺合料，应符合以下规定：1粉煤灰的品质应符合现行国家标准《用于水泥和混凝土中的粉煤灰》GB1596的有关规定。
粉煤灰的级别不应低于Ⅱ级，烧失量不应大于5%。
2硅粉的品质应符合表6.2.5的要求。
表6.2.5硅粉质量控制指标要求3粒化高炉矿渣粉的品质应符合现行国家标准《用于水泥和混凝土中粒化高炉矿渣粉》GB/T18046的有关规定。
6.2.6纤维：喷射混凝土用钢纤维及合成纤维应符合以下规定：1钢纤维钢纤维的抗拉强度应不低于1000N/mm2，直径宜为0.40~0.80mm，长度宜为25~35mm，并不得大于混合料输送管内径的0.7倍，长径比为35~80。
2合成纤维合成纤维的抗拉强度不应低于280N/mm2，直径宜为10~100μm，长度宜为4~25mm。
6.2.7喷射混凝土中各类材料的总碱量（Na2O当量）不得大于3 kg / m3；氯离子含量不应超过胶凝材料总量的0.1%。
6.3设计6.3.1喷射混凝土1d 龄期的抗压强度应不低于5.0MPa；28d龄期的抗压强度应不低于20MPa。
6.3.2不同强度等级的喷射混凝土的设计强度应按表6.3.2采用。
表6.3.2喷射混凝土的强度设计值(N/mm2)6.3.3喷射混凝土与岩石或混凝土基底间的最小粘结强度应符合表6.3.3规定。
粘结强度的试验方法应符合附录L的规定。
表6.3.3 喷射混凝土与基底的最小粘结强度注：表中粘结强度系三个试件龄期28d的平均值，其中粘结强度较低的不得低于表中要求值的75%。
6.3.4喷射混凝土的体积密度可取2200~2300kg/m3，弹性模量可按表6.3.4采用。
表6.3.4喷射混凝土的弹性模量6.3.5喷射钢纤维混凝土或喷射混凝土用于含有大范围粘土的剪切带、高塑性流变或高应力岩层时，其抗弯强度应不小于表6.3.5的规定。
表6.3.5喷射混凝土的最小抗弯强度（MPa）6.3.6处于大变形隧洞中的喷锚支护工程，宜采用具有高韧性的喷射钢纤维混凝土。
不同韧性等级的喷射钢纤维混凝土各韧性等级的残余抗弯强度应不小于表6.3.6的规定值。
表6.3.6 不同韧性等级的喷射钢纤维混凝土的残余抗弯强度6.3.7喷射混凝土的抗渗等级不应小于P8，当设计有特殊要求时，可通过调整材料的配合比，或掺加外加剂、掺合料配制出高于P8的喷射混凝土。
6.3.8处于受冻融侵蚀的永久性喷射混凝土工程，喷射混凝土的抗冻融循环能力应不小于250次。
6.3.9处于侵蚀性介质中的永久性喷射混凝土工程，应采用由耐侵蚀水泥配制的喷射混凝土。
6.3.10喷射混凝土支护的设计厚度，最小不应低于50mm。
含水岩层中的喷射混凝土支护设计厚度最小不应低于80mm。
6.3.11钢筋网喷射混凝土支护设计厚度不应小于80mm，且不宜大于250mm。
钢筋网设计应遵守下列规定：1钢筋网材料宜采用HPB235或HRB335钢筋，钢筋直径宜为6~12mm；2钢筋间距宜为150~300mm；3钢筋保护层厚度不应小于20mm。
6.3.12下列情况下的隧洞工程，宜采用钢架喷射混凝土支护：1围岩自稳时间很短，在喷射混凝土或锚杆的支护作用发挥以前就要求工作面稳定时；2Ⅳ、Ⅴ类围岩中的大断面隧洞及高挤压、大流变岩体中的隧洞工程；3土质隧洞。
6.3.13钢架喷射混凝土支护的设计应遵守下列规定：1刚性钢架可用型钢拱架或由钢筋焊接成的格栅拱架；2可缩性钢架宜选用U 型钢钢架，采用可缩性钢架时喷射混凝土层应在可缩性节点处设置伸缩缝；3钢架间距一般不大于1.20m，钢架之间应设置纵向钢拉杆钢架的立柱，埋入地坪下的深度不应小于250mm；4覆盖钢架的喷射混凝土保护层厚度不应小于40mm。
6.3.14喷射混凝土用于边坡等工程时，应设置伸缩缝，伸缩缝宽20mm，间距不宜大于30m。
6.4施工（Ⅰ）施工设备6.4.1干拌法喷射混凝土机的性能应符合下列要求:1密封性能良好，输料连续均匀；2生产能力(混合料)为3~5m3/h，允许输送的骨料最大粒径为20mm；3输送距离(混合料)水平不小于100m 垂直不小于30m。
6.4.2湿拌法喷射混凝土机的性能应符合下列要求:1密封性能良好输料连续均匀；2生产率大于5m3/h，允许骨料最大粒径为15mm；3混凝土输料距离水平不小于30m ，垂直不小于20m；4机旁粉尘小于10mg/m3。
6.4.3干拌法喷射混凝土用空气压缩机的供风量应不小于9m3/min；泵送型湿拌喷射混凝土用空气压缩机的供风量应不小于4m3/min。
6.4.4输料管应能承受0.8MPa 以上的压力，并应有良好的耐磨性能。
6.4.5干拌法喷射混凝土施工供水设施应满足喷头处的水压不小于0.15MPa。
（Ⅱ）混合料6.4.6混合料配合比设计应遵守以下规定：1胶凝材料（水泥、粉煤灰、矿渣粉、硅粉等）总量宜不小于400kg/m3；2水泥用量不宜小于300kg/m3；3矿物外掺量总量不宜大于胶凝材料总量的40%；4水胶比不宜大于0.45（干拌法混合）和0.5（湿拌法混合），用于有侵蚀介质的地层时，水胶比不得大于0.45；5胶凝材料与骨料比宜为1:4.0~1:4.5；6砂率宜为50%~60%；7须掺加抗拉强度为1000MPa钢纤维的混合料，钢纤维的重量宜不小于30 g/m3；8须掺加硅粉的混合料，硅粉的掺量宜为硅酸盐水泥重量的8%~12%。
6.4.7钢纤维喷射混凝土的混合料应符合下列规定：1钢纤维不得有明显的锈蚀和油渍及其他妨碍钢纤维与水泥粘结的杂质，钢纤维内含有粘连片铁屑及杂质的总重量不应超过钢纤维重量的1%；2水泥标号不宜低于42.5，骨料粒径不宜大于10mm；3钢纤维在混合料中应分布均匀，不得成团。
6.4.8原材料按重量计称量的允许偏差应符合表6.4.8。
表6.4.8原材料的允许偏差6.4.9混合料应采用机械搅拌，搅拌时间不得少于120s，并必须保证所采用的材料拌和均匀；湿拌混合料的搅拌宜在工厂或现场的专门混凝土搅拌站完成。
（Ⅲ）喷射作业6.4.10喷射作业现场应做好下列准备工作:1拆除作业面障碍物，清除开挖面的浮石、泥浆、回弹物及岩渣堆积物；2埋设控制喷射混凝土厚度的标志（厚度控制钉、喷射线）；3喷射机司机与喷射手不能直接联系时应配备联络装置；4作业区应有良好的通风和足够的照明装置；5喷射作业前应对机械设备、风水管路、输料管路和电缆线路等进行全面检查及试运转。
6.4.11受喷面有滴水淋水时喷射前应按下列方法做好治水工作:1有明显出水点时可埋设导管排水；2导水效果不好的含水岩层可设盲沟排水；3竖井淋帮水可设截水圈排水；4采用湿拌法喷射时宜备有液态速凝剂并应检查速凝剂的泵送及计量装置性能。
6.4.12喷射作业应遵守下列规定:1喷射作业应分段分片进行，喷射顺序应由上而下；2对受喷岩面应用压力水预先湿润，对遇水易潮解的岩层可用压风清除岩面的松石、浮渣和尘埃；3在大面积喷射作业前应先对岩面上出露的空洞、凹穴和较宽的张开裂隙进行喷射混凝土充填；4喷嘴指向与受喷面应保持90°夹角；5喷嘴与受喷面的距离宜不大于1.5m；6素喷混凝土一次喷射厚度应符合表6.4.12 的规定。
表6.4.12素喷混凝土一次喷射厚度(mm)7分层喷射时，后层喷射应在前层混凝土终凝后进行，若终凝1h 后进行喷射，则应先用风水清洗喷层表面；8喷射作业紧跟开挖工作面时，下一循环放炮作业应在混凝土终凝3h后进行。
6.4.13施工永久性喷射混凝土面层的环境条件应符合以下要求：1在强风条件下不宜进行喷射作业，或必须采取防护措施；2喷射作业宜避开炎热天气，适宜于喷射作业的环境温度及喷射混凝土表面蒸发量应符合表6.4.13的要求。
表6.4.13环境温度与喷层表面蒸发量6.4.14在炎热条件下，从混合料拌制到喷射的最长时间应符合以下要求：1当环境温度超过30o C时为60min；2当环境温度超过35o C时为45min。
6.4.15在喷射过程中，应及时对分层、蜂窝、疏松、空隙或砂囊等缺陷作出铲除和修复处理。
6.4.16喷射混凝土养护应遵守下列规定：1宜采用喷水养护，也可采用薄膜覆盖养护；喷水养护应在喷射混凝土完成后立即进行，养护时间不少于5d；2气温低于+5℃时不得喷水养护。
6.4.17喷射混凝土冬期施工应遵守下列规定：1喷射作业区的气温不应低于+5℃；2混合料进入喷射机的温度不应低于+5℃；3喷射混凝土强度在下列数值时不得受冻：1)普通硅酸盐水泥配制的喷射混凝土低于设计强度的30%时；2)矿渣水泥配制的喷射混凝土低于设计强度的40%时。
4不得在冻结面上喷射混凝土，也不宜在底层温度低于+2℃时喷射混凝土；5喷射混凝土冬期施工的防寒保护可用毯子或在封闭的帐篷内加温等措施。
6.4.18钢筋网喷射混凝土中的施工应遵守下列规定：1钢筋使用前应清除污锈；2钢筋网宜在受喷面喷射一层混凝土后铺设，钢筋与壁面的间隙宜为30mm；3采用双层钢筋网时，第二层钢筋网应在第一层钢筋网被混凝土覆盖后铺设；4钢筋网应与锚杆或其他锚定装置联结牢固，喷射时钢筋不得晃动；5喷射时应适当减小喷头与受喷面的距离，防止钢筋背面产生空隙；6及时清除脱落在钢筋网上的疏松混凝土。
6.4.19钢架喷射混凝土施工应遵守下列规定：1安装前应检查钢架制作质量是否符合设计要求；2钢架安装允许偏差横向和垂直向均为50mm，垂直度偏差为2o。
喷射混凝土施工方法
喷射混凝土施工方法喷射混凝土是一种常用的施工方法，它具有快速、经济、高效的特点，在建筑工程中得到广泛应用。
本文将介绍喷射混凝土的施工方法及其相关注意事项。
1. 喷射混凝土的基本原理喷射混凝土是将混凝土材料通过喷射机喷射到施工表面，形成一层坚固的混凝土覆盖层。
喷射混凝土施工方法主要分为湿喷和干喷两种，湿喷是指将混凝土与水混合后喷射，干喷是指将混凝土只与压缩空气混合后喷射。
2. 湿喷混凝土施工方法湿喷混凝土施工方法使用的喷射机通常具有两个喷口，一个喷口喷射混凝土，另一个喷口喷射水。
施工人员根据混凝土的要求，调节喷射机的水泥与水的比例，确保混凝土的流动性和黏附性。
喷射机将混凝土与水均匀混合后喷射到施工表面，通过调整喷射机的喷射速度和压力，控制混凝土的厚度和密实度。
3. 干喷混凝土施工方法干喷混凝土施工方法使用的喷射机只有一个喷口，喷射机通过压缩空气将混凝土颗粒喷射到施工表面。
施工人员需要在施工前将混凝土颗粒进行干燥处理，确保颗粒之间不会出现结块。
喷射机将干燥的混凝土颗粒喷射到施工表面后，再用高压水泥浆进行喷洒，使混凝土颗粒与水泥浆发生反应，形成坚固的混凝土覆盖层。
4. 喷射混凝土施工的注意事项（1）施工前应对施工现场进行充分的准备工作，包括清理施工表面、确定喷射混凝土的厚度和均匀性要求等。
（2）喷射混凝土施工过程中需要控制喷射机的喷射速度和压力，确保混凝土的流动性和黏附性。
（3）施工现场应保持通风良好，及时清理掉喷射混凝土施工过程中产生的粉尘和杂物，以确保施工质量。
（4）施工人员需要佩戴合适的防护设备，确保安全施工。
总结起来，喷射混凝土施工方法是一种快速、经济、高效的施工方法，在建筑工程中广泛应用。
施工人员需要根据实际情况选择湿喷或干喷的施工方法，并严格按照相关操作规范进行施工。
通过合理的控制喷射速度和压力，以及良好的施工现场管理，可以保证喷射混凝土的施工质量。
喷射混凝土

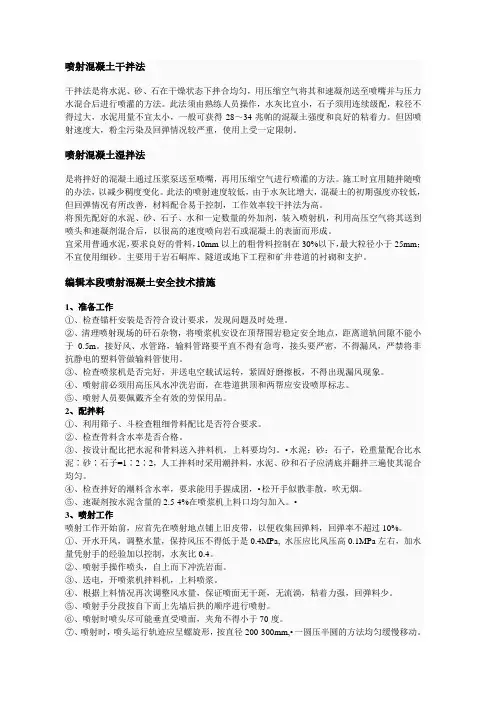

喷射混凝土干拌法干拌法是将水泥、砂、石在干燥状态下拌合均匀，用压缩空气将其和速凝剂送至喷嘴并与压力水混合后进行喷灌的方法。
此法须由熟练人员操作，水灰比宜小，石子须用连续级配，粒径不得过大，水泥用量不宜太小，一般可获得28～34兆帕的混凝土强度和良好的粘着力。
但因喷射速度大，粉尘污染及回弹情况较严重，使用上受一定限制。
喷射混凝土湿拌法是将拌好的混凝土通过压浆泵送至喷嘴，再用压缩空气进行喷灌的方法。
施工时宜用随拌随喷的办法，以减少稠度变化。
此法的喷射速度较低，由于水灰比增大，混凝土的初期强度亦较低，但回弹情况有所改善，材料配合易于控制，工作效率较干拌法为高。
将预先配好的水泥、砂、石子、水和一定数量的外加剂，装入喷射机，利用高压空气将其送到喷头和速凝剂混合后，以很高的速度喷向岩石或混凝土的表面而形成。
宜采用普通水泥，要求良好的骨料，10mm以上的粗骨料控制在30%以下，最大粒径小于25mm；不宜使用细砂。
主要用于岩石峒库、隧道或地下工程和矿井巷道的衬砌和支护。
编辑本段喷射混凝土安全技术措施1、准备工作①、检查锚杆安装是否符合设计要求，发现问题及时处理。
②、清理喷射现场的矸石杂物，将喷浆机安设在顶帮围岩稳定安全地点，距离道轨间隙不能小于0.5m。
接好风、水管路，输料管路要平直不得有急弯，接头要严密，不得漏风，严禁将非抗静电的塑料管做输料管使用。
③、检查喷浆机是否完好，并送电空载试运转，紧固好磨擦板，不得出现漏风现象。
④、喷射前必须用高压风水冲洗岩面，在巷道拱顶和两帮应安设喷厚标志。
⑤、喷射人员要佩戴齐全有效的劳保用品。
2、配拌料①、利用筛子、斗检查粗细骨料配比是否符合要求。
②、检查骨料含水率是否合格。
③、按设计配比把水泥和骨料送入拌料机，上料要均匀。
•水泥：砂：石子，砼重量配合比水泥∶砂∶石子=1∶2∶2，人工拌料时采用潮拌料，水泥、砂和石子应清底并翻拌三遍使其混合均匀。
④、检查拌好的潮料含水率，要求能用手握成团，•松开手似散非散，吹无烟。
喷射混凝土的原理与技术特点
喷射混凝土的原理与技术特点喷射混凝土有两种不同类型：干拌混合物和湿拌混合物。
在干拌混合物中，除了水以外，将所有其他组份混合，干拌混合物通过输料管在喷嘴口再与水混合由压缩空气一起喷出。
在湿喷工艺中除了速凝剂外，其他所有组分包括水在搅拌机中混合，制备的混凝土被输送到喷口，在喷口处加入液体速凝剂由压缩空气喷射到接受面上。
由于这两种方法在用水量上的差异，湿喷工艺的水灰比(W/C)一般高于干喷的喷射混凝土，这就会产生较高的孔隙率和渗透性以及较低的强度。
湿喷混凝土的耐久性相当于相应的干喷混凝土。
最近，由于复合使用超塑化剂和硅灰，开发了具有优质粘结性能的湿拌喷射混凝土。
采用湿拌工艺，使喷射混凝土能很好地适用混凝土建筑物的修复。
一.概述喷射混凝土用于地下施工时，其性能应满足工程的一些基本要求，如具有早期强度，厚层施工时不产生位移等。
为满足这些要求，干混或湿混喷射混凝土都应加入速凝剂。
目前，市场有不同种类的速凝剂，这些速凝剂具有各自不同的化学组成，对混凝土的凝结时间和早期强度具有不同的作用。
不考虑其他的应用，对于如何评价速凝剂的作用目前还没有一致的意见。
水泥浆试验方法(维卡仪和Gillmone针仪)被用来研究水泥与速凝剂之间的相容性。
但是，这些方法的效果目前还存在争议。
使用速凝剂掺入干混或湿混喷射混凝土中进行厚的衬板,特别是顶板施工，其目的是提高混凝土的早期强度以满足设计要求。
但是，也会间接影响混凝土的其他性能，如：(1)直接参与水泥凝结的反应，防止产生稠度的突然变化。
(2)直接与拌合水反应,促使拌合物变稠。
(3)增加拌合物的触变性。
(4)在新拌浆体中没有流变反应，但使硬化相会有所改变。
(5)影响回弹和起灰量(干混)，及最终强度。
(6)在干混施工中选择特殊的速凝剂间接影响回弹和起灰量,速凝剂增加了拌合物触变性。
例如提高了混凝土的塑性，减少了回弹,增加喷射颗粒的附着力。
速凝剂对混凝土的早期强度的影响主要取决于其本身的化学组分、使用剂量、胶凝材料的化学成分、所含的矿物添加剂和使用温度。
喷射混凝土工作内容
喷射混凝土工作内容1.引言1.1 概述概述部分内容：喷射混凝土是一种在施工过程中使用喷射设备将混凝土材料通过高压空气或水力喷射到预定位置的施工技术。
喷射混凝土具有良好的强度和耐久性，因此在各种建筑和基础设施工程中广泛应用。
本文将介绍喷射混凝土的工作内容，包括定义与原理以及施工过程。
首先，我们将详细解释喷射混凝土的定义，即将混凝土材料通过喷射设备施工的过程。
其次，我们将探讨喷射混凝土的原理，即使用高压空气或水力将混凝土材料喷射到目标位置的技术核心。
在了解了喷射混凝土的定义与原理后，我们将深入介绍喷射混凝土的施工过程。
这个过程包括材料准备、喷射设备设置、混凝土喷射、振实处理和表面修整等一系列步骤。
通过详细解释每个步骤的操作方法和注意事项，我们可以帮助读者更好地理解喷射混凝土的施工过程。
通过本文的阐述，读者将能够全面了解喷射混凝土的工作内容。
不仅仅是施工过程，我们还将介绍喷射混凝土的优势和应用领域，以及在工作中需要注意的事项。
希望本文能为读者提供一种详尽的指导，使其对喷射混凝土的工作有更加全面的认识。
1.2文章结构文章结构部分的内容可以包括以下内容：文章结构是指文章整体的布局和组织方式，合理的结构可以使读者更加容易理解和接受文章的内容。
本文将按照以下结构进行叙述：1. 引言：介绍喷射混凝土工作的背景和重要性，引出文章的主题。
2. 正文：2.1 喷射混凝土的定义与原理：详细介绍喷射混凝土的定义以及其施工原理，包括喷射混凝土的组成、材料选择和施工过程。
2.2 喷射混凝土的施工过程：分步介绍喷射混凝土的施工过程，包括施工前的准备工作、设备和材料的准备、喷射混凝土的喷涂和养护等。
3. 结论：3.1 喷射混凝土的优势与应用：总结喷射混凝土相比传统施工方法的优势，并举例说明喷射混凝土在各个领域的应用。
3.2 喷射混凝土工作的注意事项：列举喷射混凝土工作中需要特别注意的事项，包括安全问题、材料搭配和施工技术等。
通过以上结构的安排，可以使读者了解喷射混凝土工作的定义、原理、施工过程以及其优势与应用，并能够掌握喷射混凝土工作的注意事项，对喷射混凝土工作有一个全面的了解。
什么是喷射混凝土爱问知识人(一)
什么是喷射混凝土爱问知识人（一）引言概述：喷射混凝土是一种先进的施工技术，通过将混凝土材料以高速喷射的方式施工，可以广泛应用于地铁隧道、水利工程、地下车库等建设领域。
本文将介绍什么是喷射混凝土爱问知识人以及其使用的相关知识。
一、喷射混凝土爱问知识人的定义1. 喷射混凝土爱问知识人是一种专用设备，可以将混凝土材料喷射到施工现场。
2. 喷射混凝土爱问知识人采用压缩空气或液压推动混凝土，通过喷嘴喷射出来。
二、喷射混凝土爱问知识人的工作原理1. 喷射混凝土爱问知识人通过混凝土的供料系统，将混凝土材料送入搅拌系统中。
2. 喷射混凝土爱问知识人通过预压泵将混凝土推送到喷射喷嘴，然后通过喷射喷嘴喷射出来。
三、喷射混凝土爱问知识人的优点1. 喷射混凝土爱问知识人施工速度快，可以大幅缩短工期。
2. 喷射混凝土爱问知识人施工过程中的材料损耗少，节约成本。
3. 喷射混凝土爱问知识人施工过程中的硬化过程比传统施工快，提高工效。
4. 喷射混凝土爱问知识人施工能够适应各种复杂环境。
四、喷射混凝土爱问知识人的应用领域1. 喷射混凝土爱问知识人可以应用于地铁隧道的衬砌施工。
2. 喷射混凝土爱问知识人可以应用于水利工程的堤坝修补。
3. 喷射混凝土爱问知识人可以应用于地下车库的建设。
4. 喷射混凝土爱问知识人可以应用于地下工程的支护施工。
五、喷射混凝土爱问知识人的发展前景1. 喷射混凝土爱问知识人在建设领域有着广泛的应用前景。
2. 随着喷射混凝土爱问知识人技术的不断改进和推广，其使用范围将进一步扩大。
3. 喷射混凝土爱问知识人的发展将带动相关行业的发展，推动施工工艺的创新。
总结：喷射混凝土爱问知识人是一种先进的施工设备，通过喷射混凝土的方式实现施工，具有施工速度快、材料损耗少、施工效益高等优点。
喷射混凝土爱问知识人可以广泛应用于地铁隧道、水利工程、地下车库等建设领域，其未来发展前景广阔。
喷射混凝土

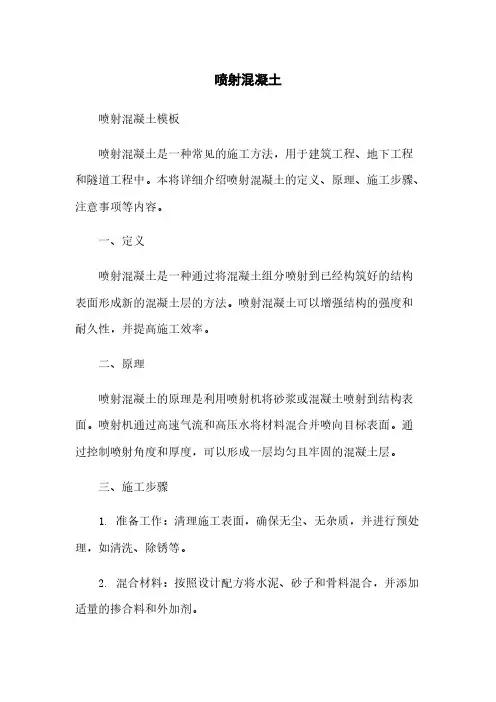

喷射混凝土喷射混凝土模板喷射混凝土是一种常见的施工方法，用于建筑工程、地下工程和隧道工程中。
本将详细介绍喷射混凝土的定义、原理、施工步骤、注意事项等内容。
一、定义喷射混凝土是一种通过将混凝土组分喷射到已经构筑好的结构表面形成新的混凝土层的方法。
喷射混凝土可以增强结构的强度和耐久性，并提高施工效率。
二、原理喷射混凝土的原理是利用喷射机将砂浆或混凝土喷射到结构表面。
喷射机通过高速气流和高压水将材料混合并喷向目标表面。
通过控制喷射角度和厚度，可以形成一层均匀且牢固的混凝土层。
三、施工步骤1. 准备工作：清理施工表面，确保无尘、无杂质，并进行预处理，如清洗、除锈等。
2. 混合材料：按照设计配方将水泥、砂子和骨料混合，并添加适量的掺合料和外加剂。
3. 调整喷射机：根据施工要求，调整喷射机的喷射角度和喷射厚度。
4. 喷射混凝土：将混合好的材料放入喷射机中，通过高速气流和高压水将材料喷射到结构表面上，并根据需要进行多次喷射，直到达到设计要求的厚度。
5. 表面处理：对喷射好的混凝土层进行表面处理，如抹平、梳理、压光等。
6. 养护：在喷射完成后，对混凝土层进行养护，保持湿润并防止早期干裂。
四、注意事项1. 施工前必须进行表面清理和预处理，确保施工表面的平整和牢固。
2. 混合材料的配比要根据设计要求和现场情况进行调整，保证混凝土层的强度和耐久性。
3. 喷射混凝土时要注意喷射机的工作状态和喷射速度，确保混凝土层的均匀性和密实性。
4. 施工过程中应严格按照安全操作规程进行施工，保证施工人员的安全。
5. 施工完成后要及时进行养护，确保混凝土层的质量和稳定性。
附件清单：1. 施工图纸2. 工程报告3. 混凝土材料测试报告4. 技术规范法律名词及注释：1. 建筑法：国家关于建筑和建设工程的法律法规，规定了建筑工程的管理和施工要求。
2. 施工许可证：根据法律规定，施工前需要取得的一种许可证，证明具备了进行工程施工的资格和条件。
喷射混凝土的方法
喷射混凝土的方法喷射混凝土是一种将混凝土材料以高速喷射到施工表面以形成固化的建筑施工方法。
它通常用于混凝土结构的修补和加固，如桥梁、隧道、地下结构等。
喷射混凝土具有优良的抗压强度和耐久性，能够提供较高的结构性能和施工效率。
喷射混凝土的方法主要包括湿喷和干喷两种。
湿喷是将混凝土材料和水在搅拌机中充分搅拌成湿混凝土，然后通过高速喷射枪喷射到施工表面。
干喷是将混凝土材料在混凝土搅拌机中充分搅拌，然后将干混凝土通过高速喷射枪喷射到施工表面，再通过添加适量的水使其固化。
以下将详细介绍这两种喷射混凝土的方法。
湿喷混凝土的方法包括以下步骤：1. 准备工作：确定施工表面要修复的区域，并清理干净，确保表面没有松散的碎屑、油污等。
2. 混凝土材料的配制：根据设计要求和施工现场的情况，选择适当的水胶比、水泥标号和粉煤灰掺量等配制混凝土。
3. 构筑支撑体：在施工表面上构筑支撑体，以便在喷射混凝土时保持适当的厚度和均匀性。
4. 喷射混凝土：将预制的混凝土放入湿喷混凝土设备的料斗中，通过高速喷射枪将混凝土喷射到施工表面。
喷射时要保持均匀的厚度和密实度。
5. 养护：在混凝土喷射完毕后，及时进行养护，保持施工表面的湿润，促使混凝土的固化和强度发展。
干喷混凝土的方法包括以下步骤：1. 准备工作：确定施工表面要修复的区域，并清理干净，确保表面没有松散的碎屑、油污等。
2. 混凝土材料的配制：根据设计要求和施工现场的情况，选择适当的水胶比、水泥标号和粉煤灰掺量等配制混凝土。
3. 构筑支撑体：在施工表面上构筑支撑体，以便在喷射混凝土时保持适当的厚度和均匀性。
4. 喷射混凝土：将干混凝土放入干喷混凝土设备的料斗中，通过高速喷射枪将混凝土喷射到施工表面。
同时添加适量的水使其固化。
5. 养护：在混凝土喷射完毕后，及时进行养护，保持施工表面的湿润，促使混凝土的固化和强度发展。
喷射混凝土的方法在具体施工中还需要注意以下几个方面：1. 混凝土材料的选择：根据工程的要求和施工环境的情况，选择合适的水泥标号和骨料种类，以确保混凝土的强度和耐久性。
隧道工程施工喷射混凝土
通过试验确定喷射混凝土的配合比，以满足设计 要求的强度、耐久性和工作性能。
优化策略
在保证混凝土性能的前提下，尽量减少水泥用量 ，降低混凝土成本；通过调整骨料级配和砂率， 改善混凝土的和易性和喷射性能。
现场试验与调整措施
现场试验
在隧道工程施工前，应在现场进行喷射混凝土的试配和试验，以验证配合比的 合理性和可行性。
定义
喷射混凝土是借助喷射机械，利用压缩空气或其他动力 ，将按一定比例配合的拌合料，通过管道输送并高速喷 射到受喷面上凝结硬化而成的一种混凝土。
作用
喷射混凝土具有支护和加固的作用，能够封闭围岩，防 止其松动和变形，同时与围岩紧密结合，共同承受荷载 ，提高围岩的稳定性和承载能力。
喷射混凝土工艺原理
工艺流程
准备工作→拌合料配制与运输→喷射作业→养护。
工艺原理
利用喷射机械将拌合料以高速喷射到受喷面上，通过反复连续的喷射使混凝土与围岩紧密结合 ，形成一个整体，从而起到支护和加固的作用。
适用范围及优缺点分析
• 适用范围：隧道工程施工中，喷射混凝土适用于各种地质条件和断面形状的隧道，尤其适用 于软弱破碎围岩、高应力地段以及大跨度隧道的支护和加固。
隧道工程施工后养护管理策
05
略
养护期设置及要求说明
养护期定义
隧道工程喷射混凝土施工完成后 ，为确保混凝土充分硬化、达到 设计强度，所必须进行的保养与
维护的时间段。
养护期长度
通常根据混凝土类型、施工环境、 气候条件等因素确定，一般不少于 28天。
养护要求
在养护期间，应保持混凝土表面湿 润，防止干裂；同时，要避免受到 外力冲击或重载，以免影响混凝土 结构的稳定性和耐久性。
喷射混凝土的问题
骨料
优化骨料的粒径和级配， 确保混凝土的抗压强度和 流动性。
外加剂
合理使用减水剂、速凝剂 等外加剂，改善混凝土的 工作性能和硬化性能。
施工工艺改进
喷射方法
采用合适的喷射方法，如湿喷或潮喷，以提高喷 射效果和减少回弹。
喷射角度和距离
调整喷射角度和距离，使混凝土能够均匀地覆盖 在岩壁上。
养护措施
加强混凝土的养护，采取适当的保湿措施，确保 混凝土充分硬化。
详细描述
喷射混凝土在硬化过程中会产生收缩，如果收缩受到限制，就会产生裂缝。此外，温度变化也可能导 致混凝土开裂。为了防止开裂，可以采取一些措施，如使用低收缩水泥、控制水灰比、加强养护等。
喷射混凝土强度不足
总结词
喷射混凝土强度不足可能是由于原材料质量差、配合比不当或施工工艺不合理 等原因引起的。
详细描述
为了确保喷射混凝土的强度，需要选择质量好的原材料，如优质水泥和骨料。 同时，配合比的设计和施工工艺的控制也非常重要。可以通过试验确定最佳的 配合比和施工方法，以确保混凝土的强度满足要求。
喷射混凝土与模板的粘结问题
总结词
喷射混凝土与模板的粘结问题可能会导致混凝土脱落或表面 不平整。
详细描述
为了解决粘结问题，可以使用粘结剂或脱模剂，同时确保模 板表面干净、光滑，以提高喷射混凝土与模板的粘结力。在 喷射过程中，应控制喷射角度和距离，以确保混凝土均匀分 布在模板上。
喷射混凝土的问题
目录
CONTENTS
• 喷射混凝土的基本概念 • 喷射混凝土常见问题 • 喷射混凝土问题的原因分析 • 喷射混凝土问题的解决方案 • 喷射混凝土问题案例分析
01 喷射混凝土的基本概念
喷射混凝土的定义
喷射混凝土
喷射混凝土摘要：喷射混凝土因其特有的技术性能及施工工艺，并且随着其自身的不断发展，喷射混凝土技术广泛应用于平巷、竖井、隧道、涵洞等地下建筑物的混凝土支护或锚喷支护，地下水池、油罐、大型管道的抗渗混凝土施工，各种工业炉衬的快速修补，各种复合衬砌的初次柔性支护，混凝土构筑物的浇注和修补等。
关键词：喷射混凝土施工工艺分类技术性能发展趋势喷射混凝土指的是经喷射作用而浇筑、压实的混凝土。
这种混凝土常常是经胶皮管由气力喷射到浇筑面上。
由于高速流体的冲击，使得混凝土密实，并能自行支撑，不会产生塌落。
采用喷射混凝土具有以下优点：( 1)前期准备工作少，不必像混凝土施工进行立模等繁复工作，操作较为简单；( 2 )施工速度快支护及时，安全性好；( 3)支护质量好，强度高、密实度好、防水性能好；( 4 )施工灵活性大，可以根据需要分次喷射混凝土追加厚度，满足工程设计和使用要求。
但也有施工厚度不易掌握、回弹量较大、表面不平整、劳动条件较差等缺点。
施工工艺分类及其比较分析喷射混凝土根据其施工过程中各种材料的投料顺序不同，尤其是水和速凝剂的时机不同，将其划分为四类：干喷、湿喷、潮喷和混合喷。
施工工艺分类：（1）干喷施工工艺用搅拌机将砂、豆石和水泥等按比例拌和好，投入混凝土干式喷射机，并均匀按设计配比掺入固态速凝剂，利用空压机提供强力风流，将混合料输送至喷枪，在喷嘴前按一定比例加入水，使水与拌和料混合后再喷出。
其工艺为图1所示。
干喷工艺的主要有两个特点，其一是采用固态速凝剂，相对成本较低；其二是前期混合料采取干式拌合，水在喷嘴前加入。
（2）湿喷施工工艺用搅拌机将骨料、水泥和水预先拌制均匀，用湿式混凝土喷射机压送混合料输送至喷枪，在喷嘴前加入液态速凝剂与混合料一起喷出。
其工艺为图2所示。
湿喷工艺的相对干喷工艺有两个特点，其一是采用液态速凝剂，相对成本较高；其二是混合料采取湿式拌合，水在拌合时加入。
（3）潮喷施工工艺仍然使用干喷设备及相关工艺，只是在拌制混合料前在骨料中预加少量的水，使之呈潮湿状，再加水泥拌和。
