电缸的认识讲解学习
3.齿轮齿条 适用：高精度（0.001-0.01mm） 长行程（100-4000mm） 高速度（3000mm/s）
13
五 电缸控制系统 系统组成图
系统的基本结构 1. 电源（ DC24 ， DC48 ， AC220 ） 2. 控制器（ PLC ，数控，开关） 3. 驱动器（伺服，步进，无刷） 4. 电缸本体（丝杠，皮带，齿轮）
电缸的认识
精益管理-智能制造部 2016/5/24
1
一.电缸简介
1.电缸又称电动缸，是实现高精度直线运动系列的全新革命性产品 。所谓电动缸就是以电力作为直接动力源，具有像气缸类似的运动 特征的一种执行元件，电动缸主要替代气缸，但是电控比较方便， 工业设备上应用很多，开门，升降，推拉，推力从10kg-100吨都可 以做到。 2.电缸通常采用马达（如伺服马达、步进马达、直流马达）带动各 种螺杆（如T型螺杆、滚珠螺杆）或同步轮旋转，通过螺母或皮带转 化为直线运动，并推动负载运动。
7
三 电缸的主要形式
8
工厂自动化线电缸运用
9
任意组合成各种样式，形成两轴到多轴的不同结构形式。
10
四 电缸结构组成
11
传动方式：
螺杆
辅助滑动机构：
同步带、轮
齿轮齿条
直线导轨
直线轴承
燕尾槽
12
导柱导套
不同传动适用范围 1.螺杆
适用：中高精度(0.01-0.04mm) 重负荷（3Kg-200Kg）
集成控制系统的 电机（步进、伺服）
电缸（IAI、SMC、AIM 控制器、电机分离器）
传感器（间接式、机械接触式）
特点：使用简单、柔性化较差、系统较封结构比较
17
2.驱动控制比较 项目
气缸
动力源 压缩空气
电缸 稳定电力
驱动装置
电磁阀
驱动器
传动执行 缸体与活塞
20
谢 谢！
21
14
电缸的三种控制系统：
1.开放式系统（脉冲控制）
伺服控制器
PLC
步进控制器
伺服电机 步进电机
传感器、电阻尺、光栅尺
特点：柔性化最强、成本适中、使用较复杂 2.高柔性、高效式系统
15
电缸
运动控制卡 运动控制器
伺服控制器 步进控制器
反馈系统
伺服电机 步进电机
电缸
特点：使用较简单、成本参差不齐、柔性化功能一般 3.一体式系统I/O控制
马达与丝杆
18
3.电缸的功能优势 项目
多点定位 高精度定位 变速度控制 加速度控制 力大小控制 位置信号输出
气缸
19
电缸
4.电缸的使用维护优势 1. 通过简单的连接即可使用 2. 通过 ON/OFF 信号或脉冲信号即可控制 3. 不需要缓冲器和阻挡块 4. 可在设定的区域内来回往复运动 5. 没有漏油漏气的情况发生 6. 免维护！能长时间稳定运行 7. 长寿命！正常使用寿命高于气动系统
2
图一
4
图二
5
图三
6
不同丝杆电缸优缺点: 1.梯形丝杆缺点：传动摩擦力稍大、传动效率稍低 优点：易制造、成本低、承载能力大、传动精度高 2.滚珠丝杆缺点：承载能力低、加工成本高、运行噪音高、对使用环 境要求高、不能自锁 优点：定位精度高、传动效率高、使用寿命高 3.行星滚珠丝杆缺点：定位精度不高、磨损需要补偿、安装有要求，预 留间隙、行程有限。 优点：寿命长、负载大、运行速度快。
电动缸的原理
电动缸的原理电动缸是一种常用的执行元件，它将电能转化为机械能，实现线性运动。
电动缸的原理主要是通过电机驱动螺杆，螺杆带动螺母进行旋转，从而实现推杆的伸缩运动。
下面将详细介绍电动缸的原理及其工作过程。
首先，电动缸的核心部件是电机、螺杆和螺母。
电机通过电能转换为机械能，驱动螺杆旋转。
螺杆与螺母之间的螺旋副传递转矩，使螺母产生轴向运动，从而推动推杆实现伸缩运动。
电动缸的推杆通常由高强度材料制成，能够承受较大的推拉力，同时保证运动的稳定性和精度。
其次，电动缸的工作原理是利用螺杆传递力矩，将电机输出的旋转运动转化为直线运动。
当电机通电后，螺杆开始旋转，螺母随之产生轴向位移，推动推杆实现伸缩运动。
通过控制电机的正反转和转速，可以实现电动缸的正反向运动和速度调节，从而满足不同工况下的需求。
另外，电动缸的原理还包括传感器和控制系统。
传感器可以实时监测电动缸的位置、速度和力度等参数，将这些信息反馈给控制系统。
控制系统根据传感器反馈的信息，对电机进行精确控制，实现电动缸的精准运动控制。
通过控制系统的智能调节，可以实现电动缸的自动化操作，提高生产效率和产品质量。
最后，电动缸的原理决定了它在工业自动化领域的广泛应用。
电动缸具有结构简单、体积小、功率大、速度快、精度高等特点，适用于各种自动化设备和生产线上的定位、举升、推拉、夹持等动作。
同时，电动缸还可以与传感器、PLC、人机界面等设备配合使用，实现复杂的自动化控制系统，提高生产效率和产品质量。
总的来说，电动缸的原理是通过电机驱动螺杆，螺杆带动螺母进行旋转，实现推杆的伸缩运动。
其工作原理包括电机、螺杆、螺母、传感器和控制系统等组成部分，通过精确的控制实现电动缸的线性运动。
电动缸在工业自动化领域具有重要应用，为生产制造提供了便利和效益。

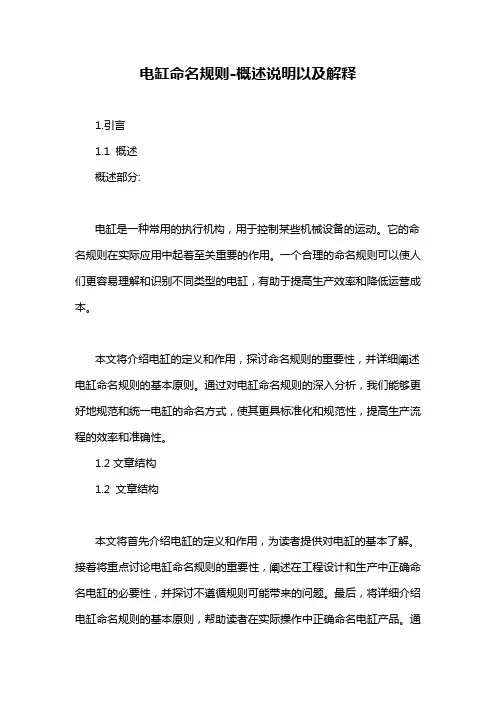

电缸命名规则-概述说明以及解释
电缸命名规则-概述说明以及解释1.引言1.1 概述概述部分:电缸是一种常用的执行机构，用于控制某些机械设备的运动。
它的命名规则在实际应用中起着至关重要的作用。
一个合理的命名规则可以使人们更容易理解和识别不同类型的电缸，有助于提高生产效率和降低运营成本。
本文将介绍电缸的定义和作用，探讨命名规则的重要性，并详细阐述电缸命名规则的基本原则。
通过对电缸命名规则的深入分析，我们能够更好地规范和统一电缸的命名方式，使其更具标准化和规范性，提高生产流程的效率和准确性。
1.2文章结构1.2 文章结构本文将首先介绍电缸的定义和作用，为读者提供对电缸的基本了解。
接着将重点讨论电缸命名规则的重要性，阐述在工程设计和生产中正确命名电缸的必要性，并探讨不遵循规则可能带来的问题。
最后，将详细介绍电缸命名规则的基本原则，帮助读者在实际操作中正确命名电缸产品。
通过以上内容的详细讲解，读者将能够理解并遵循电缸命名规则，提高工作效率和产品质量。
1.3 目的电缸作为工业自动化领域中常用的执行元件之一，其命名规则对于生产和使用过程中的标准化和规范化具有重要的意义。
本文旨在探讨电缸命名规则的基本原则和重要性，希望能够通过对电缸命名规则的研究和总结，提高电缸的命名标准化和规范化水平，为工业自动化领域的发展做出贡献。
同时，通过本文的研究，可以促进企业在生产和使用过程中更好地遵循电缸命名规则，提高生产效率和产品质量，降低成本，实现更好的经济效益。
在未来，随着技术的不断发展和应用范围的扩大，电缸命名规则也将不断完善和发展，为工业自动化领域提供更加可靠和规范的标准。
2.正文2.1 电缸的定义和作用电缸是一种电动执行器，用于将电能转化为机械运动，常用于工业自动化领域。
电缸通过电机驱动，将转动运动转化为直线运动，可以实现物体的推拉、抬升等操作。
它通常由电动机、减速器、传动机构和传感器等部件组成。
在工业生产中，电缸起着至关重要的作用。
它可以帮助实现机器人自动化装配、搬运、压合等工作，提高生产效率、降低人力成本。

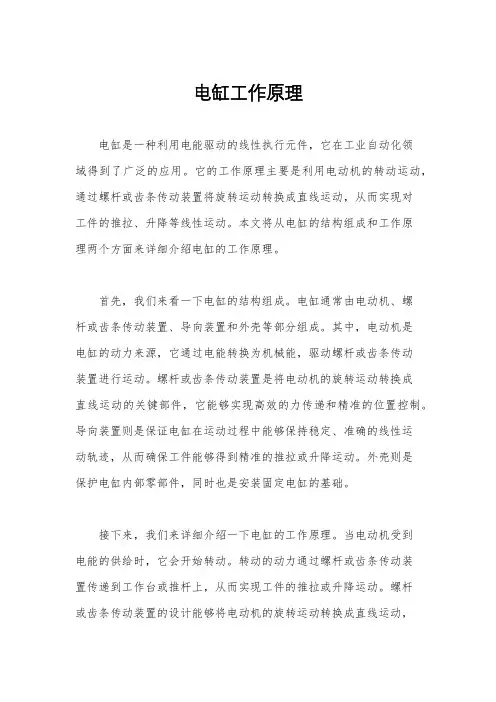

电缸工作原理
电缸工作原理电缸是一种利用电能驱动的线性执行元件，它在工业自动化领域得到了广泛的应用。
它的工作原理主要是利用电动机的转动运动，通过螺杆或齿条传动装置将旋转运动转换成直线运动，从而实现对工件的推拉、升降等线性运动。
本文将从电缸的结构组成和工作原理两个方面来详细介绍电缸的工作原理。
首先，我们来看一下电缸的结构组成。
电缸通常由电动机、螺杆或齿条传动装置、导向装置和外壳等部分组成。
其中，电动机是电缸的动力来源，它通过电能转换为机械能，驱动螺杆或齿条传动装置进行运动。
螺杆或齿条传动装置是将电动机的旋转运动转换成直线运动的关键部件，它能够实现高效的力传递和精准的位置控制。
导向装置则是保证电缸在运动过程中能够保持稳定、准确的线性运动轨迹，从而确保工件能够得到精准的推拉或升降运动。
外壳则是保护电缸内部零部件，同时也是安装固定电缸的基础。
接下来，我们来详细介绍一下电缸的工作原理。
当电动机受到电能的供给时，它会开始转动。
转动的动力通过螺杆或齿条传动装置传递到工作台或推杆上，从而实现工件的推拉或升降运动。
螺杆或齿条传动装置的设计能够将电动机的旋转运动转换成直线运动，并且能够根据需要实现不同的速度和力的输出。
同时，导向装置的作用是保证工作台或推杆能够在运动过程中保持稳定的线性轨迹，避免出现偏离或抖动的情况。
整个过程中，电缸能够实现高效、精准的线性运动，从而满足工业自动化生产对于精度和效率的要求。
总的来说，电缸是一种利用电能驱动的线性执行元件，它通过电动机的转动运动和螺杆或齿条传动装置的转换，实现对工件的推拉、升降等线性运动。
通过本文的介绍，相信大家对电缸的工作原理有了更深入的了解，这对于工业自动化生产中的设备选型和工艺优化都具有重要的指导意义。
希望本文能够为大家提供一些帮助，谢谢阅读！。
《电缸的认识》课件
轻量化、紧凑化设计
总结词
耐高温、耐低温性能优良
详细描述
电缸的轻量化和紧凑化设计能 够满足航空航天领域对设备轻 便化的要求，降低设备的重量 和体积。
详细描述
电缸具有良好的耐高温和耐低 温性能，能够在极端温度环境 下稳定运行，保证设备的安全
可靠。
谢谢您的聆听
THANKS
复性，提高机器人的工作效率。
总结词
02
多种控制方式、灵活方便
详细描述
03
电缸有多种控制方式，能够满足机器人不同控制需求，使机器
人的应用更加灵活方便。
案例二：电缸在机器人领域的应用
总结词
高防护等级、适应恶劣环境
详细描述
电缸的高防护等级能够适应机器人恶劣的工作环境，保证机器人的稳定运行。
案例三：电缸在航空航天领域的应用
建立电缸的维护记录，制定定期 维护计划。
04
电缸的发展趋势与未来展望
电缸的发展趋势
01
技术进步
随着科技的不断发展，电缸在 设计和制造上将更加精密，性 能更加强大。例如，采用新型 材料和先进的加工工艺，可以 提高电缸的刚性和耐久性，同 时降低重量和体积。
02
智能化
未来的电缸将更加智能化，具 备自诊断、自适应和远程控制 等功能。通过集成传感器和执 行器，电缸可以实时监测自身 的运行状态和环境变化，自动 调整性能参数，提高作业效率 和安全性。
电缸的未来展望
广泛应用
随着技术的不断成熟和成本的降低，电缸将在更多领域得到应用。例如，在机器人、自动 化生产线、航空航天、医疗器械等领域，电缸作为一种重要的驱动元件，将在实现高效、 精准、柔性的运动控制方面发挥重要作用。
与其他技术的融合
电缸的结构和工作原理
电缸的结构和工作原理电缸，也称为电动缸或电动线性执行器，是一种用电动机驱动的装置，将旋转运动的电机转换为直线运动。
它通常由电动机、减速机和传动机构等核心部件组成。
电缸广泛应用于自动化领域，例如机械加工、物流输送、舞台设备等。
电缸的主要结构包括电机、减速器、传动螺杆和导向机构。
其中，电机是电缸的动力来源，通常采用直流电机或交流伺服电机。
减速器用于将电机的高速旋转转换为低速高扭矩输出，提供电缸所需的力矩。
传动螺杆通过螺纹副的工作原理实现电缸的位移变化，将旋转运动转换为直线运动。
导向机构用于保证电缸在运动过程中的稳定性和精度，例如采用直线导轨等。
电缸的工作原理是通过电机输出的旋转运动，经过减速装置和传动螺杆的作用，将转矩转换为线性运动。
具体过程如下：1. 电机驱动：电缸内部搭载有电机，通过给电机供电，使其转动。
电机可以是直流电机或交流伺服电机，具体根据应用场景和需求决定。
2. 减速传动：电机输出的转速较高，为了获得更大的转矩和更慢的运动速度，通常需要通过减速装置将转速降低。
减速器的工作原理利用齿轮或传动带等机械装置将电机输出的高速旋转转换为低速高扭矩输出。
3. 传动螺杆：减速后的转矩通过传动螺杆的齿轮副或丝杆副传递给导杆，实现直线运动。
传动螺杆通常采用螺纹副的工作原理，通过螺纹螺杆和螺母的配合，螺纹螺距和导杆长度的关系来实现线性位移。
4. 导向机构：为了确保电缸在运动中的稳定性和精度，通常在电缸结构中设有导向机构，如直线导轨等。
导向机构可防止导杆在运动过程中出现偏差和抖动。
电缸的工作过程中，电机的输出转矩经过减速装置和传动螺杆的转换，最终通过导杆产生直线运动。
根据输入电流的控制，可以实现电缸的正反转以及精确的位置控制。
电缸具有结构简单、体积小、功率密度高、运动平稳等特点，在自动化控制中被广泛应用。

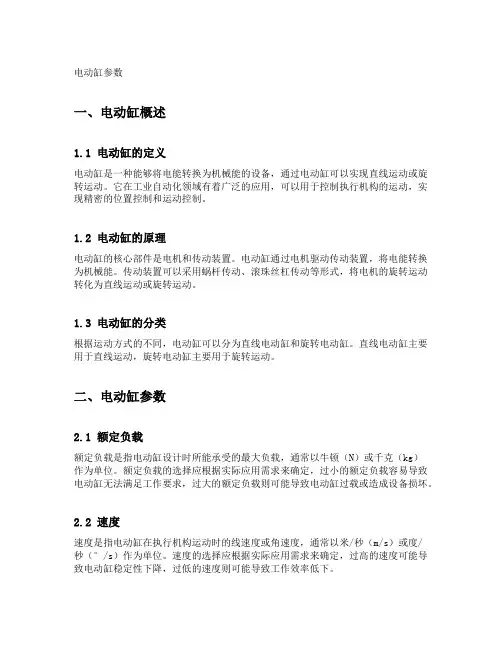

电动缸参数
