土的击实(最大干密度 最佳含水率)
土工标准击实试验
第3页/共16页
手动击实筒
电动击实仪
第4页/共16页
烘箱
控温在105℃±5℃ 0.01g
感重0.1g
↓
天平
感重
↓
第5页/共16页
其它基本用具
孔径为40mm、20mm、5mm圆 孔筛
第6页/共16页
试验方法
1、试样制备
分干法和湿法两种；干法：按四分法至少准备5个试样，分别加 入不同的水（按2%~3%含水率递增）。湿法：对于高含水率土， 可省略过筛步骤，用手捡除大于40mm的粗石子即可。保持天然 含水率的第一个土样，可立即用于击实试验。其余几个试样，将 土分成小土块，分别风干，是含水率按2%~3%含水率递减。
2、试样击实
（1）取制备好的土样分3~5次装入桶内。 （2）小试桶按三层发时，每次800~900g（桶高的1/3）
按五层法时，每次400～500g（略高桶面1/5） （3）每层按规定击实次数进行击实，击实锤自由落下，每层拉 毛，小试桶高度不超过试筒顶面5mm；大试桶高度不超过试筒 顶面6mm 。 （4）用修士刀沿套筒内壁削刮，使试样与套筒脱离后，取下套 筒，称量其质量。准确1g。 （5）测其含水率
为最佳含水率
0
ωop
ω
第12页/共16页
2.击实功能的影响
ρd 击数 40 30 20
0
1.土料的最大干密度和最优 含水率不是常数。最大干密 度随击数的增加而逐渐增大, 最佳含水率逐渐减小。然而， 这种变化速率是递减的。同 时，光凭增加击实功能来提 高土的最大干密度是有限的
2.当含水率较低时击数的影 响较显著。当含水量较高时， 含水率与干密度关系曲线趋 ω 近于饱和线，这时提高击实 功能是无效的

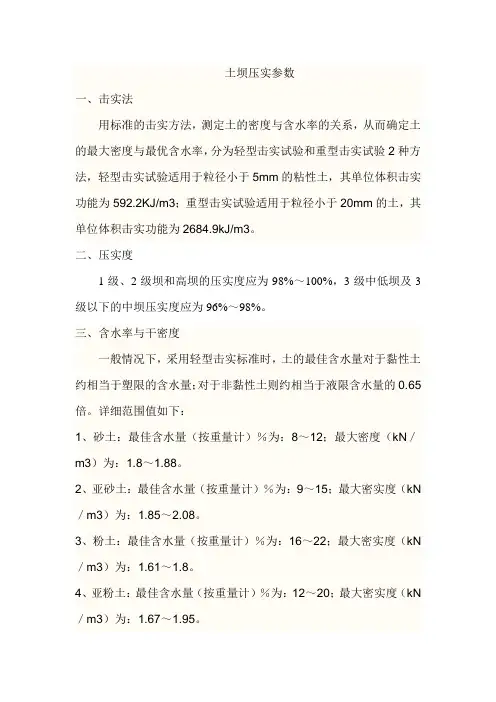

土坝压实参数
土坝压实参数
一、击实法
用标准的击实方法，测定土的密度与含水率的关系，从而确定土的最大密度与最优含水率，分为轻型击实试验和重型击实试验2种方法，轻型击实试验适用于粒径小于5mm的粘性土，其单位体积击实功能为592.2KJ/m3；重型击实试验适用于粒径小于20mm的土，其单位体积击实功能为2684.9kJ/m3。
二、压实度
1级、2级坝和高坝的压实度应为98%～100%，3级中低坝及3级以下的中坝压实度应为96%～98%。
三、含水率与干密度
一般情况下，采用轻型击实标准时，土的最佳含水量对于黏性土约相当于塑限的含水量；对于非黏性土则约相当于液限含水量的0.65倍。
详细范围值如下：
1、砂土：最佳含水量（按重量计）％为：8～12；最大密度（kN／m3）为：1.8～1.88。
2、亚砂土：最佳含水量（按重量计）％为：9～15；最大密实度（kN ／m3）为：1.85～2.08。
3、粉土：最佳含水量（按重量计）％为：16～22；最大密实度（kN ／m3）为：1.61～1.8。
4、亚粉土：最佳含水量（按重量计）％为：12～20；最大密实度（kN ／m3）为：1.67～1.95。
5、黏土：最佳含水量（按重量计）％为：15～25及以上；最大密实度（kN／m3）为：1.58～1.7。
注：当采用重型击实时，其最大密实度平均要提高10%，最佳含水量约减少3.5%（绝对值）。
标准击实试验测最大干密度和最佳含水量-文档资料
实验1
1）目的
最大干密度和最佳含水量
2）方法
标准重型击实试验方法
4
5）击实试验
（1）将试筒组装好后放在坚硬的地面上，土样分层装入。 每层装土量：小筒分5层装入，每层装土量为400~500g； 大筒分3层装入，每层装土量为800~900g。
（2）按规定的次数进行击实，击完一层后进行拉毛处理，再进行下一层 击实，直到完成击实工作。
注意最后一次击实土样顶面应满足以下条件： 小筒高于筒顶面应小于5mm；大筒高于筒顶面应小于6mm。 （3）用修土刀对击实筒顶面进行修整，直到将顶面修平为止。 （4）称重，之后进行脱模，取中部土样进行含水量试验。 （5）重复以上试验步骤，直到完成所有土样击实工作。
2177 3 98 2677.2
38
1
3）仪器设备
天平：感量0.01g。 台秤：称量10g，感量5g。 圆孔筛：孔径38 mm、25mm、19mm、5mm各一个。其他工具设备。
图1 大击实仪
2
图 2 小击实仪
图3 击实锤 3
4）试样准备
试样用量： 标准击实试验至少进行5次不同含水量击实试验，每次击实试验需要使用 的试样： 小筒为3kg，大筒为6.5kg。 试样准备： 可以采用干土法或湿土法。 土样过5 mm筛，加水，每个试样含水量控制相差2%~3%，闷料6~24h后进 行击实试验。
标准击实试验
标准重型击实试验方法
类锤 锤 落
试筒尺寸

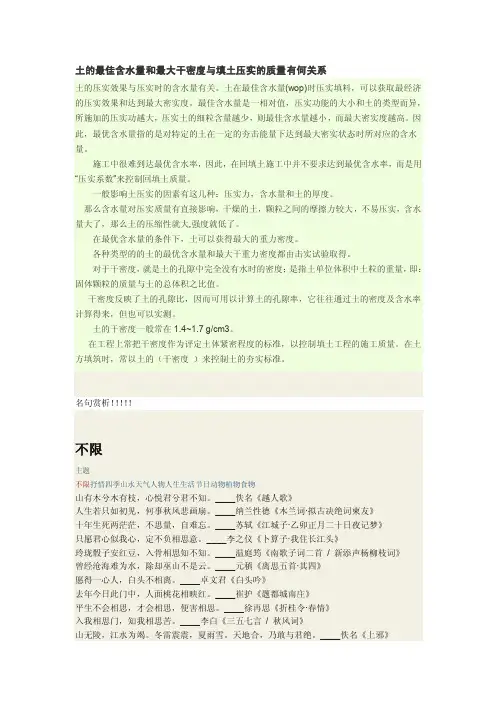

土的最佳含水量和最大干密度与填土压实的质量有何关系
土的最佳含水量和最大干密度与填土压实的质量有何关系土的压实效果与压实时的含水量有关。
土在最佳含水量(wop)时压实填料，可以获取最经济的压实效果和达到最大密实度。
最佳含水量是一相对值，压实功能的大小和土的类型而异，所施加的压实功越大，压实土的细粒含量越少，则最佳含水量越小，而最大密实度越高。
因此，最优含水量指的是对特定的土在一定的夯击能量下达到最大密实状态时所对应的含水量。
施工中很难到达最优含水率，因此，在回填土施工中并不要求达到最优含水率，而是用“压实系数”来控制回填土质量。
一般影响土压实的因素有这几种：压实力，含水量和土的厚度。
那么含水量对压实质量有直接影响，干燥的土，颗粒之间的摩擦力较大，不易压实，含水量大了，那么土的压缩性就大,强度就低了。
在最优含水量的条件下，土可以获得最大的重力密度。
各种类型的的土的最优含水量和最大干重力密度都由击实试验取得。
对于干密度，就是土的孔隙中完全没有水时的密度；是指土单位体积中土粒的重量，即：固体颗粒的质量与土的总体积之比值。
干密度反映了土的孔隙比，因而可用以计算土的孔隙率，它往往通过土的密度及含水率计算得来，但也可以实测。
土的干密度一般常在1.4~1.7 g/cm3。
在工程上常把干密度作为评定土体紧密程度的标准，以控制填土工程的施工质量。
在土方填筑时，常以土的（干密度）来控制土的夯实标准。
名句赏析！！！！！不限主题不限抒情四季山水天气人物人生生活节日动物植物食物山有木兮木有枝，心悦君兮君不知。
____佚名《越人歌》人生若只如初见，何事秋风悲画扇。
____纳兰性德《木兰词·拟古决绝词柬友》十年生死两茫茫，不思量，自难忘。
____苏轼《江城子·乙卯正月二十日夜记梦》只愿君心似我心，定不负相思意。
____李之仪《卜算子·我住长江头》玲珑骰子安红豆，入骨相思知不知。
____温庭筠《南歌子词二首/ 新添声杨柳枝词》曾经沧海难为水，除却巫山不是云。
土的击实试验+含水率
❖ 1、影响压实的因素
影响土压实性的因素很多，主要有含水率、击实功能、
土的种类和级配等
1.含水率的影响
ρd
ρdmax
当含水率较低时，击实后 的干密度随含水率的增加 而增大。而当干密度增大 到某一值后，含水率的继
续增加反招致干密度的减
小。干密度的这一最大值
称为该击数下的最大干密
度，与它对应的含水率称
2、将风干土样碾碎后过5mm的筛（轻型击实试验）或过20mm的筛（重 型击实试验），将筛下的土样搅匀，并测定土样的风干含水率。
3、根据土的塑限预估最佳含水率，加水湿润制备不少于5个含水率的试样， 含水率一次相差为2%，且其中有两个含水率大于塑限，两个含水率小 于塑限，一个含水率接近塑限。按下式计算制备试样所需的加水量：
。 2、适用范围：粘质土、粉质土、砂类土和有机质土类
3、试验仪器： 烘箱：电热烘箱温度能保持105～110℃
天平：感量0.1g 干燥器 称量盒（为简化步骤，可定期(3～6个月)秤量盒质量）
4、试验步骤
1）、取代表性试样15-30g（砂性土、有机质土50g,砂砾石1000g~2000g）， 放入铝盒内，迅速盖好铝盒盖，称量M1，减去铝盒质量M0，准确至0.1g。
7、用推土器将试样从击实筒中推出，从试样中心处取；取两份一定量土料 （轻型击实试验15~30g，重型击实试验50~100g）测定土的含水率， 两份土样的含水率的差值应不大于1%。
五、成果整理 1、计算干密度：
d 1 w
2、计算饱和含水率：
wsat1d
1 Gs
10% 0
式中：Gs为土的饱和面干比重。
平直尺、量筒、测含水率设备及保温设备等。
手动击实筒
电动击实仪

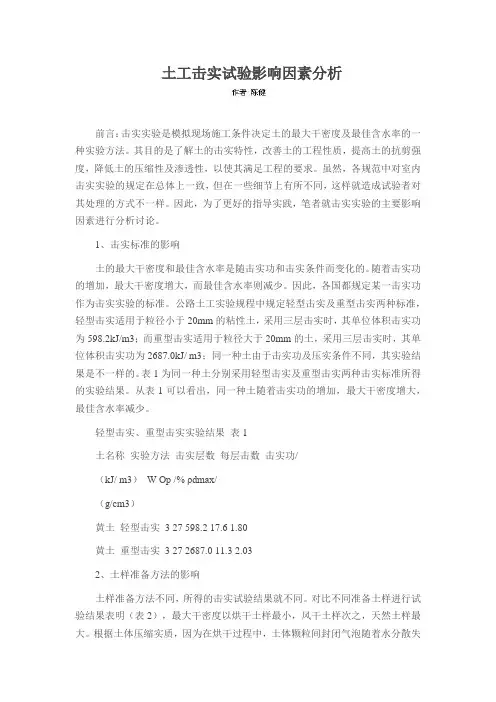

土工击实试验影响因素分析
土工击实试验影响因素分析前言：击实实验是模拟现场施工条件决定土的最大干密度及最佳含水率的一种实验方法。
其目的是了解土的击实特性，改善土的工程性质，提高土的抗剪强度，降低土的压缩性及渗透性，以使其满足工程的要求。
虽然，各规范中对室内击实实验的规定在总体上一致，但在一些细节上有所不同，这样就造成试验者对其处理的方式不一样。
因此，为了更好的指导实践，笔者就击实实验的主要影响因素进行分析讨论。
1、击实标准的影响土的最大干密度和最佳含水率是随击实功和击实条件而变化的。
随着击实功的增加，最大干密度增大，而最佳含水率则减少。
因此，各国都规定某一击实功作为击实实验的标准。
公路土工实验规程中规定轻型击实及重型击实两种标准，轻型击实适用于粒径小于20mm的粘性土，采用三层击实时，其单位体积击实功为598.2kJ/m3；而重型击实适用于粒径大于20mm的土，采用三层击实时，其单位体积击实功为2687.0kJ/ m3；同一种土由于击实功及压实条件不同，其实验结果是不一样的。
表1为同一种土分别采用轻型击实及重型击实两种击实标准所得的实验结果。
从表1可以看出，同一种土随着击实功的增加，最大干密度增大，最佳含水率减少。
轻型击实、重型击实实验结果表1土名称实验方法击实层数每层击数击实功/（kJ/ m3）W Op /% ρdmax/（g/cm3）黄土轻型击实 3 27 598.2 17.6 1.80黄土重型击实 3 27 2687.0 11.3 2.032、土样准备方法的影响土样准备方法不同，所得的击实试验结果就不同。
对比不同准备土样进行试验结果表明（表2），最大干密度以烘干土样最小，风干土样次之，天然土样最大。
根据土体压缩实质，因为在烘干过程中，土体颗粒间封闭气泡随着水分散失而逐渐消失，击实功能主要由土体颗粒承担，从而土体发生永久性体积变化，得到较高的干密度。
而在湿法制料或风干法制料过程中，土体内部封闭气泡绝大部分得以保存，这样很大一部分击实功由孔隙气体分担，转化为孔隙压力，击实时气泡体积减小只是短暂的，土体颗粒实际所受击实功并不大，仅能是颗粒更高程度地向上排列，土体击实后回弹量较大，很难发生显著的永久性体积变形，得到的干密度显然比烘干法击实试验所得的干密度小，能达到的密实度相对比较小，压实效果较差。
击实试验过程中最大干密度
击实试验过程中最大干密度和最优含水率影响因素分析摘要：在工程建设中，为了提高填土的强度，增加土的密实度，降低其透水性和压缩性，常将填土夯实。
夯实土样是最简单易行的土质改良方法，土样经夯实后，土体变得密实又坚硬，对工程很有利，所以工程上利用干密度作为夯实的质量检验指标。
室内击实试验就是模拟工程现场的夯实原理，利用标准化的击实仪和操作规程，对土料施加一定的冲击荷载使之压实,从而确定所需的最大干密度和最优含水率，作为选择填土密度、夯实次数等主要依据。
在击实试验的过程中，影响土的最优含水率和最大干密度因素较多，通过对这些影响因素的分析，提高土的击实效果，达到击实试验的目的。
关键词：击实试验压实最大干密度最优含水率在工程建设中，经常遇到填土压实的问题，例如修筑道路、堤坝、飞机场、运动场、挡土墙、埋设管道、建筑物地基的回填等。
为了提高填土的强度，增加土的密实度，降低其透水性和压缩性，通常用分层压实的办法来处理地基，通过对土的最优含水率和最大干密度的研究来提高土的击实效果。
土的最优含水率和最大干密度可用室内击实试验来测得，室内击实试验采用击实仪法，是用锤击实土，使土密度增大，测定土样在一定压实功能作用下达到最大密度时的含水率(最优含水率)和此时的干密度(最大干密度)，借以了解土的压实特性，作为选择填土密度、施工方法、机械碾压或夯实次数以及压实工具等的主要依据。
试验时将符合有关标准规范要求的同一种土，配制成若干份不同含水率的试样，用同样的压实能量分别对每一份试样进行击实后，测定各试样击实后的含水率w和干密度ρd，从而绘制含水率与干密度关系曲线，此关系曲线称为压实曲线，如图1所示。
在压实曲线上的干密度的峰值，称为最大干密度ρdmax；与之相对应的含水率，称为最优含水率Wo，它表示在击实功能一定的情况下，达到最大干密度时的含水率。
图1 压实曲线目前国内常用的室内击实试验方法有轻型击实试验和重型击实试验两种。
轻型击实试验方法主要适用于水库、堤防、铁路路基填土；重型击实试验方法主要适用于高等级公路填土和机场跑道等。
填料最佳含水率的检测方法
填料最佳含水率的检测方法主要包括以下四种：
1. 轻型击实法：该方法适用于粒径不大于20mm的土。
2. 重型击实法：该方法适用于粒径不大于40mm的土。
3. 振动台法：该方法采用振动方法测定土的最大干密度，适用于通过0.075mm标准筛的干颗粒质量百分数不大于15%无黏性自由排水粗粒土和巨粒土。
4. 表面振动击实仪法：该方法相对容易，且更接近于现场振动碾压的实际情况，也适用于通过0.075mm标准筛的干颗粒质量百分数不大于15%无黏性自由排水粗粒土和巨粒土。
对于最大颗粒大于60mm的巨粒土，因受试筒允许最大粒径的限制，应按相似级配法制备缩小粒径的系列模型试料。
以上就是填料最佳含水率的检测方法，希望能够帮助到您。
