八管悬挂链曝气器介绍
污水处理厂认识实习报告
污水处理厂认识实习报告纸上得来终觉浅，绝知此事要躬行，经过将近一学期的书本学习，我们对污水处理的相关知识有了一定的了解。
我们知道了有关的设备，以及针对不同类型的污水应该用什么样的工艺去处理。
但是，这些知识仅仅是在书本上的，是书面知识，我们还没有真正的见到过我们学习的工艺、设备到底是什么样的。
我们只知道，经过处理后的污水，达到了国家的什么标准，但究竟它经过处理后的变化是怎样的，我们想象不出来。
所以在5月16日，我们两个班全体同学在老师的带领下，去到XX市污水处理厂进行认识实习，去真正的了解，我们书本上的那些图片、那些设备，到底“长”什么样，是怎么运作的。
XX经过近一个小时的车程，我们到达了目的地——XX市污水处理厂。
处理厂位于距离市区较远的北泉镇湖中村，这里的环境比市区好很多，居民区很少，周围都是大片的农田，靠近处理厂的地方还有一片很大的湖。
到了污水处理厂，我们在参观之前听了处理厂相关负责人对污水处理厂的简单介绍。
经过介绍我们大致了解到，目前污水处理厂接纳的污水主要由工业废水和生活污水两部分组成，其中工业废水所占比例较大，其水质属于有机型废水。
污水处理厂采用的是德国百乐克污水处理工艺。
处理厂目前正在建设二期工程，因为一期工程的日处理量在10万方左右，但实际上XX市每日污水排放量达到了18万方，一期工程现不能达到全部处理的要求，因此为了避免剩余污水产生的污染，二期工程的建设提上了日程，建设正在进行中。
XX经处理后的水质能够达到《污水综合排入标准》中规定的城市污水处理厂二级排放标准。
处理后的污水排放至蘑菇湖，也就是前面我们所看到的处理厂附近的那个大湖。
污水处理中产生的经脱水后的剩余污泥、泥沙及栅渣进行外填埋。
XX污水处理厂在设计初期，设计采用了百乐克工艺，该工艺是一种高效生化处理系统，属低负荷活性污泥处理工艺，通过生化处理有效降解了污水中的COD、BOD5等有机污染物。
百乐克工艺的系统由预处理单元、生物处理单元和出水单元组成。
曝气系统技术优势以及安装曝气装置 曝气设备运用石家庄建大环保
曝气设备曝气装置运用曝气系统技术优势以及安装曝气系统的专业讲解知识由石家庄建大环保为您讲解：内容导读：随着我国大面积水体环境的富营养化，污水的脱氮除磷已经成为一个迫切的问题。
城市生活污水处理的二级生物处理多采用活性污泥法，它是当前世界各国应用最广的一种二级生物处理流程，具有处理能力高，出水水质好等优点。
本文为您详细介绍了我国生活污水处理的技术应用与发展。
城市生活污水处理越来越受到人们的重视，生活污水处理应符合以下几个发展方向：1、总投资省。
2、运行费用低。
3、占地面积小。
4、脱氮除磷。
随着我国大面积水体环境的富营养化，污水的脱氮除磷已经成为一个迫切的问题。
我国最新实施的国家《污水综合排放标准》(GB8978-1996)也明确规定了适用于所有排污单位，非常严格地规定了磷酸盐排放标准和氨氮排放标准。
5、先进的计算机管理和自控系统，保证了城市生活污水处理的正常运行和稳定的合格出水。
国内外城市生活污水处理厂处理工艺大都采用一级处理和二级处理。
一级处理是采用物理方法，主要通过格栅拦截、沉淀等手段去除废水中大块悬浮物和砂粒等物质。
二级处理则是采用生化方法，主要通过微生物的生命运动等手段来去除废水中的悬浮性，溶解性有机物以及氮、磷等营养盐。
代表性的二级生活污水处理工艺主要有传统活性污泥法、MBR膜、氧化沟、A/O、A2/O工艺、SBR、CCAS工艺等。
城市生活污水处理的二级生物处理多采用活性污泥法，它是当前世界各国应用最广的一种二级生物处理流程，具有处理能力高，出水水质好等优点。
一、地埋式生活污水处理设备：利用活性污泥法达到净化污水的目的，其原理：利用好氧菌自身的生命活动，在污水中，微生物形成的生物絮凝体使悬浮状和胶体状的有机污染物失稳絮凝，吸附在活性污泥表面，降解有机物，使水中的BOD、COD大幅下降。
由一体多元化玻璃钢预制构件组合而成。
装置内配有水下曝气、水流推动双功能曝气机。
处理污水时，污水从装置顶部流入曝气区，曝气机水下曝气并推流搅动污水，进入的污水很快与原有的混合液充分混合，最大限度地适应进水水质的变化。
4.2 曝气原理与鼓风曝气设备 (NXPowerLite)
LNYB型液下射流曝气机
主要由射流器与潜水 泵组成。潜水泵出水通过 射流器的喷嘴，形成高速 水流，射入射流器的喉管 后产生负压。通过进气管 自动吸入空气。
在射流器的喉管和扩散管与水流高速混合，形成气水 混合液，气水混合液从射流器中喷出，在池中形成强烈的 涡流。强力搅拌的同时，大量的溶解氧溶解到水中。
长沙清之源环保科技有限公司 QY型潜水射流曝气机
南京南蓝环保设 备制造有限公司
(2)供气式射流曝气机—— 空气高压、水高压 供气式射流曝气机(器)一般设置在曝气池或氧化沟底部，
外接加压水管、压缩空气管。送入的压缩空气与加压水充分 混合后向水平方向喷射，形成射流和混合搅拌区，对水体充 氧曝气。工程实际中常用的供气式射流曝气机(器)为密集多喷 嘴空气扩散装置。
喷嘴作 用区的 放大示 意图
密集多喷嘴空气扩散装置由钢板焊接而成，呈长方形， 主要由进水管、喷嘴、曝气筒和反射板等部件组成，喷嘴安 装设在曝气筒的中、下部，空气由喷嘴向上喷出，使曝气筒 内的混合液上、下循环流动。喷嘴的直径一般为5～10mm， 数目达百个，出口流速为80～100m/s。
2. 鼓风式潜水曝气搅拌机
鼓风式潜水曝气机(Blast submerged aerator)是由潜水 电机、减速箱、散气叶轮、螺旋叶轮、壳体等部分构成的兼 有曝气和搅拌功能的搅拌曝气装置。
该机通过散气叶轮与螺旋桨叶轮同轴旋转，在散气叶轮 工作区将鼓风机供给的空气破碎成许多微细气泡，再与上升 的水流一起被螺旋桨叶轮吸入导流筒内进行气液完全混合。 充分混合后的气液混合流从导流筒吐出，呈放射状强有力地 向外喷出。含有大量微细气泡的气液混合流呈放射状流到池 子的上部，然后流到池子的周边，再沿着池壁到池底。重新 汇集于池底中央的混合液又被吸到散气叶轮的气源处再重复 上述过程。

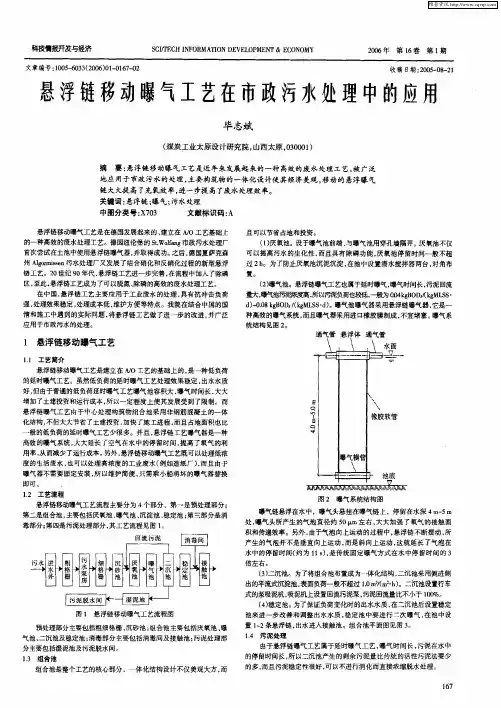

悬浮链移动曝气工艺在市政污水处理中的应用
州 Ａｇｒｉｅ 污水处理厂又发展 了结合 硝化和反硝化 过程的新型悬浮 ｌ ｍｓ ｎ ｏ ｓ 链工艺。２ 世纪 ９ 年代 ， Ｏ ０ 悬浮链工艺进一步完善 ， 在流程中加入 了除磷 区， ， 至此 悬浮链工艺成为 了可 以脱氮 、 的高效 的废水处理工 艺。 除磷 在 中国 ， 悬浮链工艺 主要应用 于工业废水的处理 ， 具有抗 冲击负荷 强， 处理效果稳定 ， 处理成本低 。 维护方便等特点。我院在结合中国的国 情和施工 中遇 到的实际问胚 ， 将悬浮链工 艺做 了进一步 的改进 ． 并广泛
倍左右 。
（） ３二沉池 。为了将组合池布置成 为一体化结构 ， 二沉池采用侧进侧
图 １ 悬 浮链移动曝气工艺流程图 预处理部分 主要包括粗细格栅 、 沉砂池 ； 组合池 主要包 括厌氧池 、 曝 气 池、 二沉池及稳定池 ； 消毒部 分主要包 括消毒问及接触 池 ； 污泥处理部
分主要包括湿泥池及污泥脱水 间。
维普资讯
科技情报开发与经济
文章编 号：０５６３（０６０— １７ ０ １０ －０３２０Ｄ Ｖ Ｌ Ｐ Ｅ Ｔ＆Ｅ Ｏ Ｏ Ｙ ｃ／ Ｃ Ｏ Ｍ ＴＯ Ｅ Ｅ Ｏ Ｍ Ｎ ｒ Ｎ ＣＮＭ
２０ 年 第 １ 卷 第 １ ０６ ６ 期
收稿 日 ２０— ８２ 期：０５ ０— １
悬浮链移动曝气工艺在市政污 ｌ 处理中的应用 （
毕 志斌
（ 煤炭工业太原设计研究院 ， 山西太原 ，３ ０ １ ０ ００ ） 摘 要： 悬浮链 移动曝气工艺是近年来发展起 来的一种 高效的废水处理工 艺， 被广泛
地应 用于 市政 污水 的处理 。 主要 构筑物的一体化设计使其 经济美观 ， 移动 的悬浮曝 气 链大大提 高了充氧效率， 进一步提 高了废水处理效 率。 关键词 ： 悬浮链 ； 曝气； 污水处理 中圉分类号 ： ７ ３ Ｘ ０ 文献标识码 ： Ａ

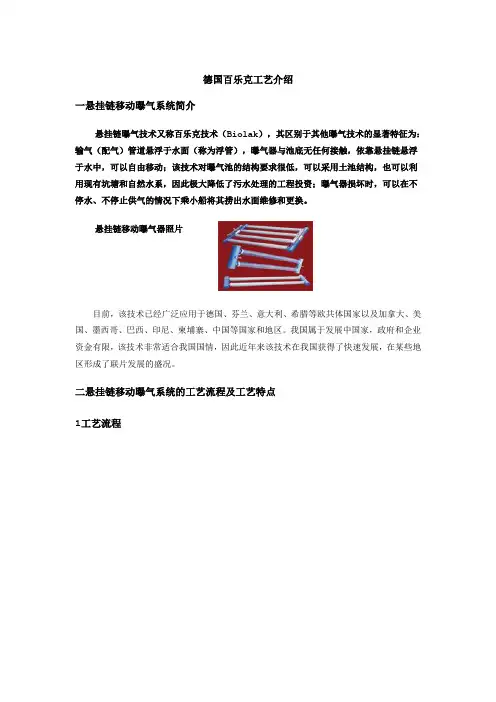

德国百乐克工艺资料
德国百乐克工艺介绍一悬挂链移动曝气系统简介悬挂链曝气技术又称百乐克技术（Biolak），其区别于其他曝气技术的显著特征为：输气（配气）管道悬浮于水面（称为浮管），曝气器与池底无任何接触，依靠悬挂链悬浮于水中，可以自由移动；该技术对曝气池的结构要求很低，可以采用土池结构，也可以利用现有坑塘和自然水系，因此极大降低了污水处理的工程投资；曝气器损坏时，可以在不停水、不停止供气的情况下乘小船将其捞出水面维修和更换。
悬挂链移动曝气器照片目前，该技术已经广泛应用于德国、芬兰、意大利、希腊等欧共体国家以及加拿大、美国、墨西哥、巴西、印尼、柬埔寨、中国等国家和地区。
我国属于发展中国家，政府和企业资金有限，该技术非常适合我国国情，因此近年来该技术在我国获得了快速发展，在某些地区形成了联片发展的盛况。
二悬挂链移动曝气系统的工艺流程及工艺特点1工艺流程2 工艺特点2.1 波浪式多级A/O工艺悬挂链移动曝气技术是在构筑物中实现多级A/O工艺，也就是A/O/A/O/A/O……工艺。
在运行中，连续开启关闭输配气浮管端的阀门(或通过悬挂链移动曝气器缓慢移动)，人为造成停气-曝气-……停气-曝气-……多级“波浪”区域，构筑物中也就形成连续的缺氧-好氧-……缺氧-好氧-……区域。
这样，污水在经过构筑物时，连续经过缺氧-好氧-……缺氧-好氧-……区域。
每经过一组停气-曝气区域，也就是经历了一个A/O工艺周期，完成了一次A/O工艺处理，处理效率是依次累加的，对污染物有很高的处理效率：E总=1－（1－E）nE总－污染物总处理效率E－每个A/O周期污染物处理效率n－A/O工艺周期的个数2.2低负荷活性污泥工艺悬挂链移动曝气工艺采用低污泥负荷，一般情况下采用0.05～0.3kgBOD5/kgMLSS·d，在纬度较高地区采用0.02～0.1kgBOD5/kgMLSS·d；停留时间为12～48小时。
低污泥负荷与长停留时间使得废水中的污染物被彻底吸收（分解）了，所含有机物被很好地分解、矿化，使得污泥稳定且没有臭味。
悬挂链曝气器使用手册
悬挂链曝气器使用手册-------河北圣泽环保：一、产品介绍Szxb－4悬挂链移动式曝气器是我公司最新研制开发的移动式悬挂链曝气装置（以下简称悬挂链曝气器）。
设备的充氧效率和动力效率较普通微孔曝气设备有所提高，并且维修简便，可以在不影响正常运行（不停水、不停止供气）的情况下，进行检修、更换损坏的曝气器，实用可靠。
二、悬挂链移动式曝气器的特点1 节约工程投资悬挂链技术中的曝气器核心构筑物可以采用合建的土池结构（除磷池、曝气池、沉淀池、二次曝气池、稳定池均可自由合建），也可以利用现有的坑塘和自然水系，池形可以根据实际情况设计成不规则形状。
土建费用大幅度降低，工程投资大约可以节省30%-50%。
根据地质条件和使用要求的不同，土池的做法可采用粘土夯实、片石护坡和铺设 HDPE防渗膜。
（采用 HDPE 防渗层现场焊接铺设后，作打压试验确保质量。
） HDPE防渗膜防渗效果和使用寿命都高于混凝土，而造价则低于混凝土，从而使工程投资降低、建设周期缩短。
2 节省运行费用相对于其他的活性污泥工艺，悬挂链曝气系统具有节能降耗的显著特点：传统工艺在好氧段停留时间 8小时的前提下，气水比在 10：1左右，而悬挂链曝气系统在好氧段停留时间 12小时的前提下，气水比能达到 6：1，这样就大大地降低了动力能耗、节省了运行费用。
原因有二：一是悬挂链曝气器产生的气泡在水中停留的时间长，避免了传统固定曝气装置的区域不饱和与过饱和现象，因此，氧利用率高，理论动力效率高。
二是由于移动的曝气方式造成曝气池中形成溶解氧浓度的波浪分布，从而使水中有益菌团处于非稳定状态下。
而非稳态条件下对于生物处理系统的影响主要归结为对系统中的微生物的影响，包括微生物活性、适应外界环境能力、具有特殊功能的微生物的形成等方面。
不稳定状态下会刺激微生物提高活性，大大提高微生物的处理能力。
3 维修维护方便悬挂链移动式曝气系统所有紧固件均在水面上，这样就便于维修，在不停气、不放空构筑物的情况下，将曝气器从水中直接提出水面即可进行维护和维修。
鼓风曝气 (NXPowerLite)
Dragon Aromatics
综合上述，氧的转移速度取决于下列各项因素：污水的性质 、水温、气相中氧分压梯度等，这些基本上是自然形成的，不宜 用人力加以改变，只能通过计算上的修正去降低其造成的影响。
此外能够通过人们的行为，使氧转移速率得以强化， 曝气搅拌正是如此，具体的做法就是：减少气泡的大小， 增加气泡的数量，提高液体的紊流程度，加大曝气器的安 装深度，延长气泡与液体的接触时间，曝气设备正是基于 这种做法而在污水处理中被广泛采用的。
第十一页，共48页。
Dragon Aromatics 1、曝气系统分类
活动式安装曝气器需要更换或检修时，可用提升机或人工 将曝气器从水中提升出来，在池面进行施工检修，不影响同池 其他曝气器的工作，不需要停池净水，检修成本低，工作量少 。
固定式安装曝气器，一经安装完成后，便不可以移动， 如果某间曝气池曝气器需要检修，就必须停止该池的运行 ，并且将池内的污水和淤泥等杂物清除后，方可施工，检 修成本较高。
A —气、液两相接触界面面积，m2
V —液相主体的容积,m3
第四页，共48页。
Dragon Aromatics
为了提高dC/dt值，可从两方面考虑：
（1）提高KLa值。这样需要加强液相主体的紊流程度，降、 低液膜厚度，加速气、液界面的更新，增大气、液接触面积等。
（2）提高CS值。提高气相中的氧分压，如采用纯氧曝气、深 井曝气等。
市污水处理厂运行、维护及其安全技术规程》，空气含尘量应小于15mg/1000m3，
一般采用的自动卷绕式空气过滤器，此过滤器是以化纤卷材为 过滤介质 。
第十六页，共48页。
Dragon Aromatics
第十七页，共48页。
曝气器种类
在污水处理过程中，使用一定的方法和设备，向污水中强制通入空气，使池内污水与空气接触充氧，并搅动液体，加速空气中的氧气向液体中的转移，防止池内悬浮物体下沉，加强池内有机物与微生物及溶解氧的接触，对污水中有机物进行氧化分解，这种向污水中强制增氧的过程就叫做曝气。
目前国内应用最为广泛的就是曝气器，利用风机连接管道布入池子内部，而输送管路上面的曝气装置被统称为曝气器，曝气器又会细分为几大类盘式曝气器，长条板式曝气器，天睿环保管式曝气器下面为大家详细一一讲解。
盘式曝气器种类：普通盘式曝气器、由ABS材质底盘、盘上为EPDM膜片或硅胶膜片构成。
曝气器结构简单、耐腐蚀性强、氧利用率高、性能可靠、气孔不堵塞等优点。
因此被广泛的应用于各行各业的水处理项目中。
微孔曝气器是工业污水、市政生活污水处理过程中新型的微孔曝气设备，通气量大，底部阻力低，提升能力强，充氧效率高。
最主要部件“膜片”上开有大量孔眼，供风时孔眼打开，形成微气泡，停风时孔眼自动闭合。
避免了污水及杂物进入管道，防止堵塞曝气器。
倒伞旋混式曝气器、旋混式曝气器通风装置的形式是多层螺旋切割氧曝气装置,当气流通风装置,气流通过第一个螺旋切削系统进入下层曲折增氧机,多层切割、泡沫切成微泡沫,从而大大提高了氧的利用率,与均匀曝气氧转移效率高的特点。
盘式平板曝气器、平板式曝气器是近年来研制的新型曝气器装置，该装置由底座、橡胶膜片、压盖和空气止回阀组成。
平板式曝气器具有曝气气泡小、气液面积大，气泡扩散均匀，不会产生孔眼堵塞，耐腐蚀性强。
平板式曝气器的价格低廉，性能卓越，被广泛应用与好氧曝气池内。
球冠形曝气器、是根据污水生物处理的工艺特点，在原膜片式微曝气器的基本上，进行专项研制开发的新型曝气装置。
曝气器整体结构科学合理，工艺先进、设计新颖。
微孔曝气器及支承托盘呈独特的球冠形结构。
该曝气器具有优异的防堵及防水体倒流的性能。
在间歇运行工况条件下，曝气膜表面不易沉积污泥，较平板膜片式微孔器使用寿命更长，充氧效率更高，也适用于源水微污染生物处理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
产品说明书
1、产品名称
八管悬挂链曝气器
2、材质
八管悬挂链曝气器由内衬管、膜片、卡、气室、配重箍等构成。
曝气膜片采用硅橡胶或三元乙丙材料，内衬管有UPVC、ABS材质的选择，卡箍为304不锈钢材质，气室为304材质。
3、规格型号
XG-1300-8
4、产品简介
悬挂链移动曝气器是我公司经过多年努力，在吸取了国外多种同类产品优点的基础上，研制成功的新型增氧曝气器，是当今世界上最先进的治污工艺——改良型A/O工艺（活性污泥生化工艺）的核心设备，它有效地作用于池子的各个部位，供氧均匀，能耗低。
悬挂链移动曝气器由曝气器、悬挂链、水面输气道三部分构成。
曝气膜片采用硅橡胶或复合型材料，悬挂链是高强度聚乙烯管，浮管为抗紫外线硬壁可弯曲塑料管。
5、产品优势与特点
复合型膜片寿命长，可以达到5-8年，彻底解决了橡胶膜片易撕裂、寿命短的缺点。
抗碰撞能力强，不易损坏。
内装逆止阀，彻底解决了反水现象。
浮管采用抗紫外线材料整体焊接，彻底解决了漏气现象，而且使用寿命长。
全部采用抗腐蚀材料。
