大体积砼裂缝控制对策
谈大体积混凝土裂缝控制措施
谈大体积混凝土裂缝控制措施大体积混凝土结构在施工中难免会出现裂缝，这些裂缝可能会影响结构的力学性能和美观程度，甚至会威胁到结构的安全。
因此，在大体积混凝土的施工中，需要采取一定的措施来控制裂缝的出现。
一、控制混凝土的收缩和温度变形混凝土的收缩和温度变形是导致混凝土裂缝出现的主要因素之一。
因此，在混凝土浇筑之前，应该根据当地的气候条件和材料的特性，确定混凝土的配比和加工技术。
同时，需要采取以下措施：1. 使用低热水泥，减少混凝土的温度升高和温差。
2. 减少水泥的用量，增加矿物掺合料、减少粉煤灰和其他混合料的使用，降低混凝土的收缩。
3. 添加外加剂，例如聚丙烯纤维，可以提高混凝土的抗裂性。
4. 采用冷却措施，例如用冰水混合砂浆，降低混凝土的温度。
二、预防混凝土强度的不均匀混凝土的不均匀强度是导致混凝土裂缝出现的另一个因素。
因此，需要采取以下措施：1. 在混凝土浇筑之前，应该根据施工要求和设计要求，选用合适的模板和施工方法，确保混凝土的压实度和密实性。
2. 采用分层浇注的方法，使混凝土在浇筑过程中均匀密实，避免空腔和裂缝的产生。
3. 固定导桥钢筋，控制混凝土的收缩变形，避免因钢筋变形产生的不均匀应力导致裂缝的产生。
4. 尽可能地减少混凝土的晃动和振动，避免混凝土中出现空洞和不均匀结构。
三、采用合适的施工技术采用合适的施工技术也可以有效地控制裂缝的产生。
1. 在混凝土浇筑之前，应该对施工现场进行充分的调查和分析，制定详细的施工方案和质量控制标准。
2. 选用专业的混凝土施工队，保证混凝土的浇筑和结构细节的处理。
3. 严格控制混凝土的施工速度和浇筑温度，避免混凝土过早失水和温度过高。
4. 采用半干硬状态下的振捣技术，避免混凝土中出现空洞和裂缝。
综上所述，控制裂缝产生需要从多个方面入手，包括混凝土的配合比、施工技术和材料的质量控制等方面。
只有通过综合运用上述措施，才能够有效地控制混凝土裂缝的产生，保证大体积混凝土结构的稳定性和安全性。
谈大体积混凝土裂缝控制措施
谈大体积混凝土裂缝控制措施大体积混凝土在施工过程中容易出现裂缝，这对混凝土的使用寿命和安全性都有一定的影响。
因此，采取一些措施来控制混凝土裂缝的产生是十分必要的。
下面将介绍一些大体积混凝土裂缝控制措施。
1.合理设计合理的混凝土结构设计可以有效地降低混凝土裂缝的产生。
在混凝土结构设计中，应该考虑到零部件的尺寸、形状及荷载大小和方向，特别是对关键部位的做法应该格外注意。
例如，加强混凝土的受力结构，使用加筋板或改变结构形式等措施，以增加混凝土的承载能力，减小裂缝出现的可能性。
2.选用合适的材料选用合适的材料是减少混凝土裂缝的关键。
可以通过增加混凝土的韧性，减小混凝土的收缩率，采用合适的级配、水泥品种等方式来降低混凝土裂缝的产生。
同时，在选择钢筋时，应该选择质量好，硬度和强度高的钢筋，以避免钢筋出现断裂而影响混凝土的整体性和承载能力。
3.控制混凝土的温度温度是影响混凝土裂缝产生的主要因素之一，尤其是在夏季高温和冬季低温的情况下更为明显。
因此，通过采取合适的措施来控制混凝土的温度，可以有效地减少裂缝的产生。
一种常用的控制方法是：对混凝土进行适当的加热或降温处理，以防止温度过高或过低，从而减少混凝土的收缩压力。
混凝土的含水量是关键的控制因素之一。
水分含量过低或过高都会引起混凝土的收缩或膨胀，加速裂缝的产生。
因此，在混凝土施工前，应该进行充分的筛选和筛选，控制适当的水分含量，混合适量的水泥和砂浆，以确保混凝土的均匀性和强度。
5.减少混凝土浇注速度混凝土的浇注速度是影响混凝土裂缝的重要因素之一。
如果浇注速度过快，则混凝土会在内部产生大量的孔隙和裂缝，影响混凝土的整体强度和承载能力。
因此，在浇注混凝土时，应该缓慢而平稳地进行，以减少混凝土的收缩和开裂现象，保证混凝土的整体性和耐久性。
在进行大型混凝土结构施工时，我们应该采用多种方法来控制混凝土裂缝的产生。
这些措施可以减少裂缝的产生，提高混凝土的使用寿命和安全性，从而实现高质量的混凝土施工。
大体积混凝土裂缝控制方法及改进措施
大体积混凝土裂缝控制方法及改进措施在现代建筑工程中，大体积混凝土的应用越来越广泛。
然而，由于其体积大、结构厚、施工条件复杂等特点，大体积混凝土在施工和使用过程中容易出现裂缝，这不仅影响结构的外观和耐久性，还可能危及结构的安全性。
因此，如何有效地控制大体积混凝土裂缝的产生，成为了工程界关注的重点问题。
一、大体积混凝土裂缝产生的原因1、温度变化大体积混凝土在浇筑后，由于水泥水化反应会释放出大量的热量，导致混凝土内部温度迅速升高。
而混凝土表面散热较快，形成了较大的内外温差。
当温差超过一定限度时，混凝土内部产生压应力，表面产生拉应力。
一旦拉应力超过混凝土的抗拉强度，就会产生裂缝。
2、收缩变形混凝土在硬化过程中会发生体积收缩，包括自收缩、干燥收缩和碳化收缩等。
大体积混凝土由于体积较大，收缩受到约束，容易产生裂缝。
3、约束条件大体积混凝土在施工过程中，往往受到基础、模板、钢筋等的约束。
当混凝土的收缩变形受到约束时，会产生拉应力，从而导致裂缝的产生。
4、原材料质量原材料的质量对大体积混凝土的裂缝控制也有重要影响。
例如，水泥的品种和用量、骨料的级配和含泥量、外加剂的种类和掺量等，如果选择不当，都可能导致混凝土裂缝的产生。
5、施工工艺施工工艺不合理也是导致大体积混凝土裂缝的一个重要原因。
例如，混凝土的浇筑顺序、振捣方式、养护措施等，如果不符合要求，都可能影响混凝土的质量，从而导致裂缝的产生。
二、大体积混凝土裂缝控制方法1、优化配合比设计（1）选用低水化热的水泥品种，如粉煤灰水泥、矿渣水泥等。
（2）减少水泥用量，可通过掺入适量的粉煤灰、矿渣粉等矿物掺合料来替代部分水泥。
（3）优化骨料级配，选用粒径较大、级配良好的骨料，以减少混凝土的水泥浆用量。
（4）掺入适量的外加剂，如减水剂、缓凝剂等，以改善混凝土的性能。
2、控制混凝土温度（1）降低混凝土的浇筑温度，可通过对原材料进行降温（如对骨料进行喷水冷却、使用低温水搅拌混凝土等）、在运输和浇筑过程中采取隔热措施等方法来实现。
大体积混凝土温度裂缝控制措施
大体积混凝土温度裂缝控制措施
大体积混凝土温度裂缝控制措施主要包括以下几点：
1.合理选择原材料：选用低水化热的水泥，如矿渣水泥、粉煤灰水泥等，以降低混凝土浇筑温度。
同时，掺加粉煤灰或高效减水剂等外加剂，减少混凝土的用水量，改善混凝土的和易性和可泵性，降低水灰比。
2.优化配合比：通过优化配合比，降低混凝土的收缩，提高混凝土的抗裂性。
例如，采用级配良好的骨料，控制砂率，掺加适量的膨胀剂等。
3.控制混凝土浇筑温度：在高温季节，应采取措施降低混凝土的浇筑温度，如对骨料进行洒水降温，避免在高温时段进行浇筑等。
4.加强混凝土养护：在混凝土浇筑完成后，应及时进行养护，保持适宜的温度和湿度，防止出现温度梯度引起的裂缝。
可以采用覆盖保温材料、洒水、喷雾等方式进行养护。
5.适当增加构造钢筋：在容易出现温度裂缝的部位，适当增加构造钢筋的数量和直径，提高混凝土的抗裂性。
6.施加外力约束：在混凝土表面施加外力约束，如加装钢板约束带、预应力钢筋等，限制混凝土的变形，防止裂缝的产生。
7.加强温度监测：在施工过程中，应加强温度监测，及时掌握混凝土内部的温度变化情况，采取相应的措施进行控制和调整。
综上所述，大体积混凝土温度裂缝控制需要从多个方面入手，包括原材料选择、配合比优化、施工方法、养护方式、构造钢筋增加、外力约束和温度监测等方面。
在实际施工过程中，应根据具体情况采取相应的措施，确保大体积混凝土的施工质量符合要求。
大体积砼裂缝控制措施
大体积砼裂缝控制措施大体积砼最易产生温度裂缝和干缩裂缝，裂缝的产生对强度及防水造成负面影响。
裂缝产生的原因有：原材料、配合比、振捣、养护及温控等多项因素。
为了控制裂缝的出现，我们着重从控制升温、延缓温降速度，减小砼收缩，提高砼极限拉伸，改善约束程度等方面，采取一系列技术保证措施。
(1)原材料要求：砂石料的含泥量分别控制在2％、1％范围之内，并对砂石料采取降温措施，如石子浇水、砂子覆盖等措施，水泥的安定性一定要符合使用要求。
(2)配合比设计：大体积砼温度裂缝最主要的原因是水泥水化热的大量积聚，使砼出现温升过大及后期降温现象，因此配合比设计时为减少水泥用量，降低水化热，减小温度应力，掺用粉煤灰、高效缓凝减水剂。
粉煤灰的加入，可改善砼的和易性及可泵性，降低砼的水化热及减小砼的收缩。
高效缓凝减水剂可降低砼水灰比，减缓水泥硬化速度，从而使水化热分散释放，避免过于集中，达到控制温度升高的目的。
外加微膨胀剂,使砼产生膨胀自应力，可部分抵消温度应力。
(3)振捣：砼浇筑时严格按施工方法振捣密实，减少砼孔隙率，提高密实度，减少砼内部微裂缝。
(4)砼表面处理：大体积砼表面水泥浆较厚,浇筑后3～5h内初步用长刮尺刮平，初凝前用铁抹子搓平压实，终凝前，用木抹子二次抹面，以控制表面龟裂，约12h后覆盖养护。
(5)降低砼施工温度方法：降低砼施工温度是降低大体积砼最大温升的重要措施，出机温度根据计算需要控制在25℃以内。
(6)混凝土内部温度监测和养护方法：砼测温用小型电子测温仪测定。
浇筑砼时事先在预定测温点上、中、下布置热敏电阻测温头，并保护好留出线头，编号记录。
测温时间20d，每天四次，分别在8:00、14:00、20:00、2:00。
根据计算要求，砼终凝后浇水湿润，盖一层塑料薄膜，根据测温记录，在大面或局部砼内外温度大于25℃时，应及时采取调整保温层的办法进行散热或保温，控制温差在25℃范围之内。
5、大体积砼裂缝控制计算①裂缝控制计算：设水泥用量为370(kg/m3) 水灰比0.32a、水化热绝热温升值：T(t)= (mc·Q/ c · p) (1-e-mt)mc=400(kg/m3) ，Q=461(J/kg) ，c=0.96(J/kg.k)ρ=2400kg/m3 e=2.718 m=0.3 t=7T(7)= (400×461/0.96×2400)× (1-2.718-0.3×7) =70.1℃b、各龄期砼收缩变形值：εy(t)=ε (1-e-0.1t)×M1×M2×M3……Mnε =3.24×10-4 M1=1 M2=1.35 M3=1 M4=1.21M5=1 M6=1.11 M7=1 M8=1 M9=1 M10=0.95εy(7)=3.24×10-4 (1-2.718-0.1×7)×1.35×1.21×1.11×1.1×0.95=3.07×10-4c、各龄期砼收缩当量温差：Ty(t)= εy(t)/ а=1.0×10-5Ty(7) = （3.07×10-4）/ （1.0×10-5）=30.7℃d、各龄期砼弹性模量：E(t)=Ec(1-e-0.09t) Ec=3.15×104 (N/mm2)E(7)=3.15×104 (1-2.718-0.09×7) =1.47×104 (N/mm2)e、砼的温度收缩应力：-E(t).а.ΔTσ=───────.S(t).R1-VV=0.18 St=0.4 R=0.5 ΔT=T0+2/3T(t)+Ty(t)-ThT0=25℃ Th=10℃ΔT=25+2/3×70.1+30.7-10=92.4℃砼最大降温收缩应力为：1.47×104×1.0×10-5×(92.4)σ=────────────────×0.4×0.51-0.18=+3.31(N/mm2)> ftk=2.45N/mm2经计算，基础在露天养护期间砼有可能出现裂缝，在此期间砼表面应采取养护，保温措施。
大体积砼收缩裂缝和浇筑质量控制技术措施

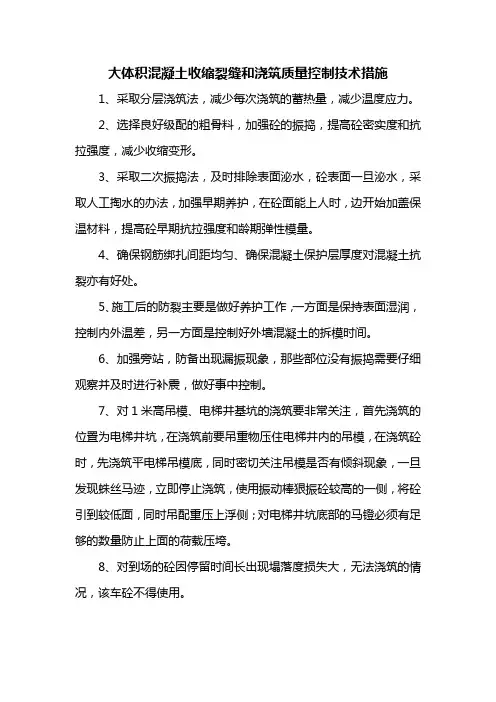

大体积混凝土收缩裂缝和浇筑质量控制技术措施
1、采取分层浇筑法，减少每次浇筑的蓄热量，减少温度应力。
2、选择良好级配的粗骨料，加强砼的振捣，提高砼密实度和抗拉强度，减少收缩变形。
3、采取二次振捣法，及时排除表面泌水，砼表面一旦泌水，采取人工掏水的办法，加强早期养护，在砼面能上人时，边开始加盖保温材料，提高砼早期抗拉强度和龄期弹性模量。
4、确保钢筋绑扎间距均匀、确保混凝土保护层厚度对混凝土抗裂亦有好处。
5、施工后的防裂主要是做好养护工作，一方面是保持表面湿润，控制内外温差，另一方面是控制好外墙混凝土的拆模时间。
6、加强旁站，防备出现漏振现象，那些部位没有振捣需要仔细观察并及时进行补震，做好事中控制。
7、对1米高吊模、电梯井基坑的浇筑要非常关注，首先浇筑的位置为电梯井坑，在浇筑前要吊重物压住电梯井内的吊模，在浇筑砼时，先浇筑平电梯吊模底，同时密切关注吊模是否有倾斜现象，一旦发现蛛丝马迹，立即停止浇筑，使用振动棒狠振砼较高的一侧，将砼引到较低面，同时吊配重压上浮侧；对电梯井坑底部的马镫必须有足够的数量防止上面的荷载压垮。
8、对到场的砼因停留时间长出现塌落度损失大，无法浇筑的情况，该车砼不得使用。
大体积混凝土施工中的裂缝控制
大体积混凝土施工中的裂缝控制裂缝是大体积混凝土施工中常见的问题之一，如果不及早采取措施进行控制，会对结构的耐久性和使用性能造成严重影响。
在施工过程中，必须要进行合理的裂缝控制措施，以保证混凝土结构的质量和安全。
裂缝控制的目标是控制裂缝的宽度和数量，使其不超过规定的标准，从而保证结构的耐久性和正常使用。
下面是一些常见的裂缝控制措施：1. 合理控制施工工艺和工序：在施工前，要根据设计要求和混凝土特性，合理选择施工工艺和工序。
在混凝土浇筑时，要控制浇筑速度和浇筑层厚度，避免混凝土温度和收缩应力过大。
2. 使用合适的混凝土配合比：混凝土的配合比要根据工程要求和材料性能进行选择。
水泥的种类、水灰比、砂石的粒径分布等都会影响混凝土的收缩性能。
合理的混凝土配合比可以减少混凝土的收缩应力，从而减少裂缝的产生。
3. 控制混凝土的温度和湿度：混凝土的温度和湿度变化是引起裂缝的主要原因之一。
在施工过程中，要采取措施控制混凝土的温度和湿度。
可以采用降温剂降低混凝土的温度，或者使用湿布进行覆盖保湿。
4. 使用预应力钢筋：在大体积混凝土结构中，预应力钢筋可以有效地减少混凝土的收缩应力，从而减少裂缝的产生。
预应力钢筋一般布置在混凝土的张拉区域，通过预应力钢筋的作用，可以将混凝土的收缩应力转化为预应力力。
5. 加大混凝土的支撑和固定：对于大体积混凝土结构，裂缝控制也可以通过加大支撑和固定来实现。
在混凝土浇筑过程中，可以设置临时支撑或者加固设备，以减少混凝土的自重和变形。
6. 使用适当的抗裂剂：抗裂剂是一种可以降低混凝土表面开裂倾向的添加剂。
抗裂剂能够减少混凝土的收缩应力集中，从而减少裂缝的产生。
在大体积混凝土施工中，使用适当的抗裂剂可以有效地控制裂缝的发生。
列举3个以上大体积混凝土温度裂缝的控制措施
列举3个以上大体积混凝土温度裂缝的控制措施
以下是三个以上控制混凝土温度裂缝的措施：
1. 预冷措施：在混凝土浇筑前进行预冷处理，可以降低混凝土的温度，减缓温度差异引起的热应力，从而减少温度裂缝的发生。
常见的预冷措施包括在浇筑前用水冷却模板和骨架，或者使用冷却剂对混凝土进行喷洒。
2. 控制混凝土配料：通过调整混凝土配料中的成分，可以改善混凝土的温度性能，减少裂缝的产生。
常见的控制措施包括适当降低水灰比，减少水泥用量，增加细骨料的占比等。
3. 控制浇筑速度和施工时机：在浇筑过程中，控制混凝土的浇筑速度和施工时机，可以有效降低温度差异和热应力，减少温度裂缝的产生。
可以采用分层浇筑的方式，逐渐将混凝土浇筑到设计高度，避免一次性浇筑过多混凝土造成温度急剧升高。
此外，还可以根据气温和天气条件选择合适的施工时机，避免在高温和强烈阳光下进行施工。
大体积砼温度与裂纹的控制
大体积砼温度与裂纹的控制在现代建筑工程中，大体积砼的应用越来越广泛。
然而，由于其体积大、水泥水化热高，大体积砼在施工过程中容易出现温度裂缝，这不仅会影响结构的外观和耐久性，还可能危及结构的安全性。
因此，如何有效地控制大体积砼的温度和裂纹，成为了工程技术人员面临的重要课题。
一、大体积砼温度裂缝产生的原因大体积砼在浇筑后，水泥水化反应会释放出大量的热量，导致砼内部温度迅速升高。
由于砼的热传导性能较差，内部热量难以迅速散发，从而形成较大的内外温差。
当温差超过一定限度时，砼内部产生压应力，外部产生拉应力。
而砼的抗拉强度较低，当拉应力超过砼的抗拉强度时，就会产生温度裂缝。
此外，砼的收缩也是导致温度裂缝的一个重要原因。
砼在硬化过程中会发生体积收缩，包括自收缩、干燥收缩和碳化收缩等。
如果收缩受到约束，也会产生拉应力，从而引发裂缝。
二、大体积砼温度的控制措施1、优化配合比选用低水化热的水泥，如矿渣水泥、粉煤灰水泥等。
减少水泥用量，可适当掺入粉煤灰、矿粉等掺和料，以降低砼的水化热。
同时，控制骨料的级配和含泥量，选用粒径较大、级配良好的骨料，以减少水泥浆的用量。
2、降低砼的入模温度在砼搅拌过程中，可采用加冰屑或冰水的方法降低水温，从而降低砼的出机温度。
在运输和浇筑过程中，对砼罐体和输送管道进行遮阳、保温处理，减少温度回升。
3、分层浇筑大体积砼可采用分层浇筑的方法，每层厚度不宜过大，一般控制在300 500mm 之间。
这样可以增加散热面积，降低砼内部的温度峰值。
4、埋设冷却水管在大体积砼内部埋设冷却水管，通循环冷水进行降温。
冷却水管的布置间距和管径应根据砼的体积、厚度和水化热等因素进行计算确定。
5、保温保湿养护砼浇筑完成后，及时进行保温保湿养护，以减少砼的内外温差和收缩。
可采用覆盖塑料薄膜、草帘、麻袋等保温材料，并定期浇水养护，保持砼表面湿润。
三、大体积砼裂纹的控制措施1、合理设置施工缝和后浇带在大体积砼施工中，合理设置施工缝和后浇带，可有效地释放砼的收缩应力，减少裂缝的产生。
建筑工程大体积混凝土施工裂缝控制措施
建筑工程大体积混凝土施工裂缝控制措施建筑工程中，混凝土是一种非常重要的材料。
然而，在混凝土施工过程中，可能会出现一些裂缝。
这些裂缝的出现会影响建筑物的美观度和耐久性。
因此，采取一系列措施来控制混凝土裂缝至关重要。
一、在振捣混凝土前，应仔细询问并收到施工图和设计图报批文件，了解混凝土的配合比、强度等技术参数，测量模板尺寸和位置，做好工作台面的标注和处理。
二、控制混凝土浇筑时的温度和湿度。
温度持续高于27℃可能会对混凝土的强度和耐久性产生不利影响。
因此，在夏季高温季节时，可以在混凝土表面喷水，或者在混凝土中加入缓凝剂，以降低混凝土的温度。
三、控制混凝土的水泥含量。
过多的水泥会使混凝土变得过于干燥和脆弱，容易出现裂缝。
因此，应根据具体情况合理控制水泥的用量，以保证混凝土的强度和耐久性。
四、在混凝土施工初期修补裂缝。
在混凝土初凝前，可以通过施加压力来封闭小裂缝，以防止它们进一步扩张。
然后使用修补材料加强裂缝，使其能够承受混凝土的重量和压力。
五、使用混凝土增强剂。
混凝土增强剂通常由纤维和微珠组成，可以提高混凝土的强度和垂直抗拉强度，在一定程度上减少裂缝的发生。
六、在混凝土材料中添加缓凝剂和凝结剂。
缓凝剂可以延缓混凝土的坍落度，使其具有更长的时间适应温度和湿度。
凝结剂可以使混凝土更滑腻，从而减少压力并减少裂缝的发生。
七、控制混凝土的压缩强度。
如果混凝土具有过高的压缩强度，则在混凝土受到压力时，裂缝可能会出现。
因此，应制定合理的配比和制造工艺，以保证混凝土的压缩强度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
大体积砼裂缝控制对策
论文导读：大体积砼的强度等级宜在C20～C35范围内选用。
大体积砼，大体积砼裂缝控制对策。
关键词：策
超过
C20～
～150mm
不超过30℃，降温速度不超过1.5℃／d的控制指标，制订温控施工的技术措施。
二、裂缝控制的材料措施
（一）为了减少水泥用量，降低砼浇筑块体的温度升高。
经设计单位同意，可利用砼60d后期强度作为砼强度评定、工程交工验收及砼配合比设计的依据。
（二）采用降低水泥用量的方法来降低砼的绝对温升值，可以使砼浇筑后
的内外温差和降温速度控制的难度降低，也可降低保温养护的费用，这是大体积砼配合比选择的特殊性。
强度等级在C20～C35的范围内选用，水泥用量最好不超过380kg／m。
（三）应优先采用水化热低的矿渣水泥、5～40mm颗粒级配的石子（含泥量小于1.5％）和中、粗砂（含泥量小于1.5％）来配制大体积砼。
％左右。
400mm。
②分层连续浇筑或推移式连续浇筑，其层间的间隔时间应尽量缩短，必须在前层砼初凝之前，将其次层砼浇筑完毕。
论文检测，大体积砼。
论文检测，大体积砼。
层间最长的时间间隔不大于砼的初凝时间。
当层间间隔时间超过砼的初凝时间。
层面应按施工缝处理。
论文检测，大体积砼。
（二）大体积砼施工采取分层浇筑砼时，水平施工缝的处理应符合下列规定：
①清除浇筑表面的浮浆、软弱砼层及松动的石子，并均匀露出粗骨料；
②在上层砼浇筑前，应用压力水冲洗砼表面的污物，充分湿润，但不得有水；
②保温养护的持续时间，应根据温度应力(包括砼收缩产生的应力)加以控制、确定，但不得少于15d，保温覆盖层的拆除应分层逐步进行；
③在保温养护过程中，应保持砼表面的湿润。
保温养护是大体积砼施工的关键环节，其目的主要是降低大体积砼浇筑块体的内外温差值以降低砼块体的自约束应力；其次是降低大体积砼浇筑块体的降温速度，充分利用砼的抗拉强度，以提
高砼块体承受外约束应力的抗裂能力，达到防止或控制温度裂缝的目的。
同时，在养护过程中保持良好的湿度和抗风条件，使砼在良好的环境下养护。
施工人员需根据事先确定的温控指标要求，来确定大体积砼浇筑后的养护措施。
（六）塑料薄膜、草袋可作为保温材料覆盖砼和模板，在寒冷季节可搭设挡风保温棚。
覆盖层的厚度应根据温控指标的要求计算。
深处的
①温度监测的布置范围以所选砼浇筑块体平面图对称轴线的半条轴线为测温区(对长方体可取较短的对称轴线)，在测温区内温度测点呈平面布置；
②在测温区内，温度监测的位置可根据砼浇筑块体内温度场的分布情况及温控的要求确定；
③在基础平面半条对称轴线上，温度监测点的点位宜不少于4处；
④沿砼浇筑块体厚度方向，每一点位的测点数量，宜不少于5点；
⑤保温养护效果及环境温度监测点数量应根据具体需要确定。
参考文献：
[1]梁杰.浅析砼裂缝的原因及预防和处理[J].黑龙江纺
织,2010,(01):39-41,47。
