电子线路教案-第75-76课时 单级低频小信号放大器(十三)

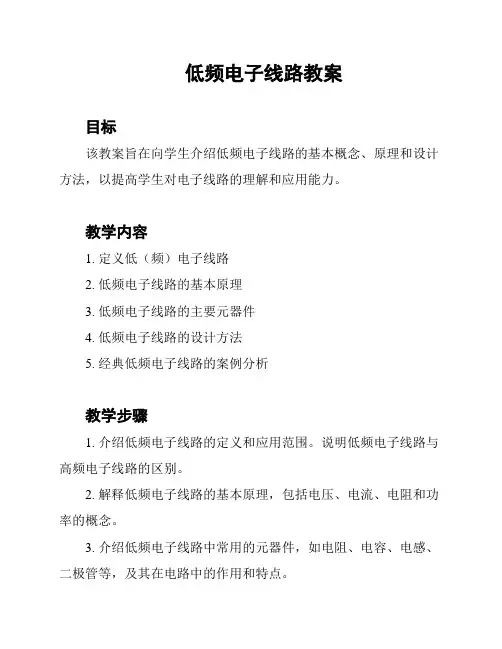

低频电子线路教案
低频电子线路教案目标该教案旨在向学生介绍低频电子线路的基本概念、原理和设计方法，以提高学生对电子线路的理解和应用能力。
教学内容1. 定义低（频）电子线路2. 低频电子线路的基本原理3. 低频电子线路的主要元器件4. 低频电子线路的设计方法5. 经典低频电子线路的案例分析教学步骤1. 介绍低频电子线路的定义和应用范围。
说明低频电子线路与高频电子线路的区别。
2. 解释低频电子线路的基本原理，包括电压、电流、电阻和功率的概念。
3. 介绍低频电子线路中常用的元器件，如电阻、电容、电感、二极管等，及其在电路中的作用和特点。
4. 分析低频电子线路的设计方法，包括电路图的绘制、电路分析和参数计算等。
5. 通过经典低频电子线路的案例分析，展示低频电子线路在实际应用中的设计和优化过程。
6. 进行练和实践活动，让学生尝试设计和搭建自己的低频电子线路，并进行测试和改进。
教学资源- 课件：包括基本概念、原理和设计方法的幻灯片- 案例分析：经典低频电子线路的实例及其设计过程- 实验设备：包括电路板、元器件和测试仪器等教学评估1. 课堂练：通过解答题和设计简单低频电子线路来评估学生对基本概念和原理的理解。
2. 实验报告：要求学生完成一个低频电子线路的实验，并撰写实验报告，评估其对设计和分析的能力。
3. 小组讨论：组织小组讨论，让学生分享和交流自己的设计经验和思路，评估其合作和沟通能力。
参考资料1. 线性电路分析. 作者：谢家宁，出版社：高等教育出版社，出版时间：2018年。
2. 低频电子线路设计教程. 作者：张崇，出版社：机械工业出版社，出版时间：2019年。
3. 电子工程基础与实践. 作者：黄浩斌，出版社：中国人民大学出版社，出版时间：2020年。
以上为低频电子线路教案的完整内容和教学安排，希望能对您的教学工作有所帮助。
如有疑问，请随时与我联系。

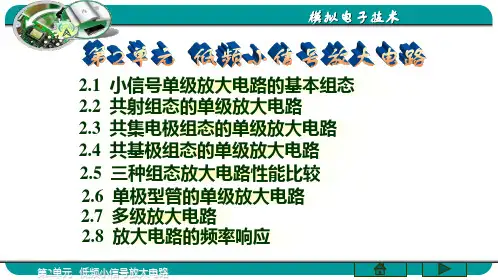

低频小信号放大电路
第2单元 低频小信号放大电路
模拟电子技术
第2单元 低频小信号放大电路
模拟电子技术
放大电路内部各电压、电流都是交直流共存的。其直流分 量及其注脚均采用大写英文字母；交流分量及其注脚均采用 小写英文字母；叠加后的总量用英文小写字母，但其注脚采 用大写英文字母。例如：基极电流的直流分量用IB表示；交 流需分放量大用的ib表信示号；电总压量u用i通iB过表C示1转。换为放大电路的输入电流，与基 极偏流叠加后加到晶体管的基极，基极电流iB的变化通过晶体管的 以小控大作用控制集电极电流 iC变化；iC通过RC使电流的变化转 换为由电上压式的可变看化出，：即当：iC增uC大E=时UC，C-uiCCER就C 减小，所以 uCE的变化正好 与 iC相反，这就是它们反相的原因。uCE经过C2滤掉了直流成分， 耦合到输出端的交流成分即为输出电压 u0。若电路参数选取适当 ，u0的幅度将比 ui 幅度大很多，亦即输入的微弱小信号 ui 被放大 了第2，单元这低就频是小信放号大放大电电路路 的工作原理。
第2单元 低频小信号放大电路
模拟电子技术
分压式共射放大电路稳定Q点作用说明
第2单元 低频小信号放大电路
模拟电子技术
RB1 C1＋
RB2
+UCC
RC ＋ C2 c
b 3DG6 e ＋ RE CE
此电路就是能够抑制温度影响而 引起静态工作点变化的分压式偏 置的共发射极电压放大电路。
这种分压式偏置的共发射极基本 放大电路需要满足I1I2的小信号 条件。
Rs +
us －
C1 +
+
ui －
RB1 RB2
+UCC RC C2
+
V RE
单级低频小信号放大器PPT演示课件
Gi=20lgAi＝20lg100=40; 放大倍数为1000时，
Gi=20lgAi＝20lg1000=60;
第
三
章 单 级 低 频
单 级 低 频
小小
信信
号 放 大 器
号 放 大 器
3.2
3.2.1 单管共发射极放大电路
一、电路的组成和电路图画法 双电源供电图 单电源供电图 单电源供电习惯画法
第
三
章 单 级 低 频
单 级 低 频
小小
信信
号 放 大 器
号 放 大 器
3.2
3.2.1 单管共发射极放大电路
一、电路中电压和电流符号写法的规定
1.直流分量 用大写字母和大写下标的符号， 如IB表示基极的直流电流。
2.交流分量 用小写字母和小写下标的符号， 如ib表示基极的交流电流。
3.总量 是直流分量和交流分量之和，用小 写 字 母 和 大 写 下 标 的 符 号 ， 如 iB=ib+IB, 表 示基极的总量。
单 级 低 频
小小
信信
号 放 大 器
号 放 大 器
3.2
3.2.3 共发射极电路的放大和反相作用
•基极总电流为iB=IBQ+ib •集电极总电流iC=ICQ+ic •集电极与发射极电压vCE=VCE+vce
第
三
章 单 级 低 频
单 级 低 频
小小
信信
号 放 大 器
号 放 大 器
3.2
3.2.3 共发射极电路的放大和反相作用
这时，电路转化成右图 所示：
第
三
章 单 级 低 频

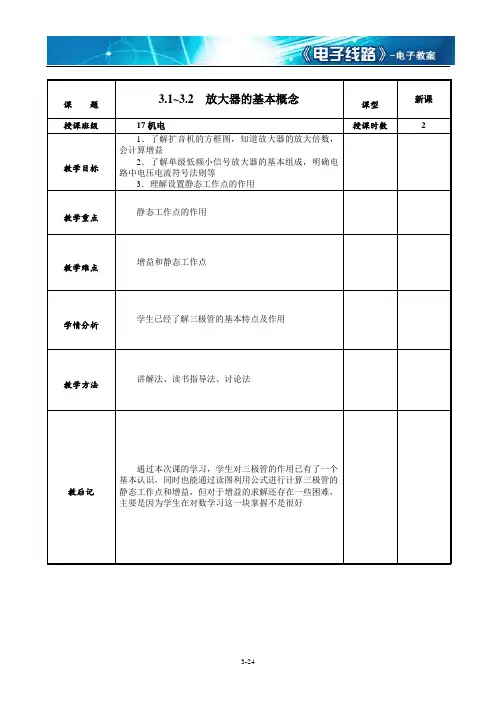

第三章 单极低频小信号放大器
课题3.1~3.2放大器的基本概念课型新课授课班级17机电授课时数 2教学目标1．了解扩音机的方框图，知道放大器的放大倍数，会计算增益2．了解单级低频小信号放大器的基本组成，明确电路中电压电流符号法则等3．理解设置静态工作点的作用教学重点静态工作点的作用教学难点增益和静态工作点学情分析学生已经了解三极管的基本特点及作用教学方法讲解法、读书指导法、讨论法教后记通过本次课的学习，学生对三极管的作用已有了一个基本认识，同时也能通过读图利用公式进行计算三极管的静态工作点和增益，但对于增益的求解还存在一些困难，主要是因为学生在对数学习这一块掌握不是很好A ．引入在电子线路中，能将微弱的电信号放大，转换或较强的电信号的电路，称为放大器。
B ．新授课3.1 放大器的基本概念3.1.1 放大器概述 一、晶体三极管的基本结构 1．方框图2．特点 放大器：1 输出功率比输入功率大。
2 有功率放大作用。
变压器的输入功率与输出功率相同，因此不能称为放大器。
3.1.2 放大器的放大倍数 一、放大倍数的分类 1．电压放大倍数A vio v v A v =2．电流放大倍数A iioi i A i =3．功率放大倍数A pv i p A A V I V I P P A ⋅===ii oo o 1 二、放大器增益放大倍数较大，可取对数，称为增益Ｇ。
单位为分贝（用dB 表示）。
1．功率增益G p = 10 lg A p （dB ） 2．电压增益G v = 20 lg A v （dB ） 3．电流增益G i = 20 lg A i （dB ） 例题：1．放大电路第一级40 dB ，第二级 -20 dB ，求总的增益，（学生思考：变压器是否是放大器）（教师画电路图，讲解放大器的基本工作原理）（师生共同得出结论：变压器不是放大器）（教师讲解电压放大倍数，学生探讨研究电流和功率的放大倍数）（教师讲解放大倍数的增益表示法，学生练解：总的增益为(40- 20) dB = 20dB2．电压放大倍数为1 000，电流放大倍数为100，功率放大倍数为多少？解：G p= 10 lg (1000 ⨯ 100 ) = 50 dBG v= 20 lg1 000 = 60 dBG i= 20 lg100 = 40 dB3．第一级电压放大倍数为0.01，第二级为1 000，求总放大倍数和增益。
第八章 单级低频小信号放大器
[引入新课]谈到“放大”,学生自然而然会问:“放大有什么样的用途？”放大器是把微弱的输入信号，通过电子器件的控制作用，将直流电源功率转换成较强的电信号的电路，称为放大电路，简称放大器。
“放大”指的是功率放大，即P出>P入放大电路在工业生产过程及日常生活中应用很广，扩音机就是一个非常典型的例子，如图所示：[讲授新课]第八章单级低频小信号放大器§8.1基本共射放大电路一、基本共射放大电路的组成和原理（一）电路说明1、单管共发射极放大电路在教学中的位置（承上启下）[提问]（1）三极管最重要的特性是什么？（电流放大）（2I C=ßI B）（3）它是一个有源的器件吗？（不是，澄清“无中生有”的错误概念）（4）三极管工作于放大区的条件是什么？（外部、内部条件）2、电路的组成及电路图画法A 电路组成：（1）三极管V：采用NPN型硅管；（2）基极电源G B：作用是使发射结正偏；（3）集电极电源G C：作用是使集电结反偏；（4）基极偏置电阻R b：作用是与电源V B一起给基极提供一个合适的基极电流I B，双电源供电又称偏置电阻；（5）集电极电阻R c：作用是将集电极电流i c的变化转换成集-射之间的电压u CE的变化；（6）负载电阻R L（7）耦合电容C1和C2：又称隔直电容，作用是隔直通交，避免了电源与放大电路之间，放大电路与负载之间直流电流的互相影响，分有极性、无极性两种；（8）“⊥”表示接地，它并不真正接到大单电源供电地的地电位，而表示电路的参考零电位，它只是电路中各点电压的公共端点。
B、电路图画法：单电源供电放大器的习惯画法分析电路：1、I BQ≈V G/R b因为V G、R b为定值所以I BQ也为定值，称为固定偏置电路。
2、I CQ=βI BQ+I CEQ因为I CEQ随T的变化而变化，所以I CQ也随T变化,Q点不稳定，只能用在环境温度变化不大,要求不高的场合。
（二）电路中电压和电流符号写法的规定1、直流分量：用大写字母和大写下标的符号；如：I B、I C、I E、U BE、U CE2、交流分量：用小写字母和小写下标的符号；如：i b、i c、i e、u be、u ce3、总量：是交流分量和直流分量之和，用小写字母和大写下标的符号；如：i B、i C、i E、u BE、u CE二、放大器的静态工作点1、静态：V i=0的状态，称为静态；2、静态工作点Q：V i=0时，晶体管直流电压V BE、V CE和对应的I B、I C统称为静态工作点，分别记作：V BEQ、V CEQ、I BQ、I CQ；由单管共发射极电路可知：I BQ=（V G-V BEQ）/R bI CQ=ßI BQV CEQ=V G-I CQ×R C其中V BEQ=0.7V(硅) 0.3V(锗)例：上图中,已知V G=12V，R C=2KΩR b=220KΩß =60 求Q点。

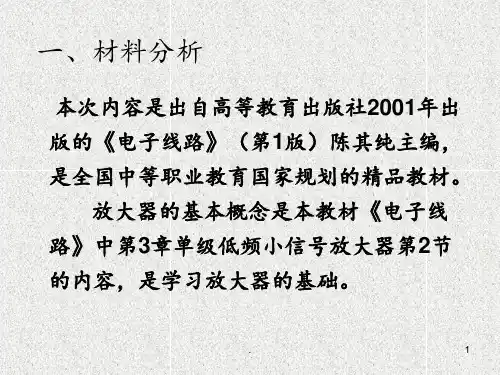

单级低频小信号放大器说课PPT课件
9. 布置课外作业---2′。.
16
作业 书P50 习题3第 3-8 小题
.
15
八、时间安排
1. 组织教学---2′；
2. 温习提问---3；
3. 新课导入---2′； 4.单管共发射极放大电路---6′； 5.电路中电压和电流符号写法的规定---5′； 6.放大器的静态工作点---10′；
7.案例分析---5
8. 小结归纳---5′；
2.放大器的放大倍数有哪几种？
电压放大倍数（Av=vo/vi），电流放大倍数(Ai=io/ii)，功率放大倍数 Ap=Po/Pi=I压、电流、功率增益公式？
电压增益：Gv=20lgAv（dB）
电流增益：Gi=20lgAi（dB）
功率增益：Gp=10lgAp（dB）
Ib、Ibm分别表示基极正弦电流有效值和峰值
.
10
三、放大器的静态工作点
1.静态
当放大电路没有输入信号时的工作状态
2.静态工作点
静态工作点就是输入信号为零时，电路处于直流工作 状态，这些电流、电压的数值可用BJT特性曲线上一个确 定的点表示，该点习惯上称为静态工作点Q ，设置静态工 作点的目的就是要保证在被放大的交流信号加入电路时， 不论是正半周还是负半周都能满足发射结正向偏置，集电 结反向偏置的三极管放大状态
.
12
5.直流通路
6.计算公式
IBQ=EC-VBEQ / RB （VBEQ硅管0.7V，锗管0.3V） ICQ=BIBQ VCEQ=EC-ICQ*RC
.
13
7.例题讲解（同学做，老师辅导，讲解） 见书P47.
.
14
七、总结、布置作业
本次学习，我们主要学习了单极低频小信号放大器的单管 共发射极放大电路组成及其各个元件的作用，讲了电路中 电压和电流符号写法的规定，还讲了放大器的静态工作点， 使同学知道了为什么要设置静态工作点，静态工作点的作 用，及其静态工作点的计算。
电子线路单级低频小信号放大器 教案
新课
．电路中各元件名称
是集电极电源，通过集电极电阻供给集电结的反向偏压。
－基极电源，通过R b供给发射结的正向偏压。
．单电源供电电路中，G C通过R b供给晶体管发射结所需的正向偏置电压。
．以电位表示电源的放大器画法。
是耦合电容，隔直通交。
二、电路中电压和电流符号写法的规定
．直流分量
物理量和下标均大写。
．交流分量
物理量和下标均小写。
．总量
新课
集电极电流i C = i C + I CQ
．输出电压
V CE = V G - i C R C = V G - ( I CQ + i c)
= V G - I CQ R c - i c R c
= V CEQ - i c R c
（1）为了使放大器不失真地放大信号，必须建立
合适的静态工作点。
画直流通路和交流通路
．共射极放大器有放大作用
．输入电压与输出电压有倒相作用
300KΩ
300KΩ
C2
v CE/V
1.5 mA
= 3.5 mA
= 0.5 mA。
单级低频小信号放大器课件
放大器设计基础
放大器的作用
放大器是电子系统中的重要组成 部分，用于放大微弱信号，以便
进一步处理或传输。
放大器的分类
根据工作频率、用途、电路形式等 因素，放大器有多种分类方式。
放大器的主要参数
放大倍数、输入输出电阻、带宽、 线性范围等。
放大器设计流程
明确设计要求
根据实际需求，确定放大器的 性能参数和用途。
课程设计要求与评价
设计要求
学生需根据所学理论知识，自行设计单级低频小信号放大器电路，并完成实验 操作。在设计过程中，应注重电路的合理性和可行性，并考虑实际应用需求。
评价标准
根据学生的电路设计、实验操作、数据分析以及报告撰写等方面进行评价。评 价时应注重学生的实际动手能力和问题解决能力，鼓励创新思维和实践能力的 发展。
宽较窄。
共基极放大器
共基极放大器具有电流放大作用 ，适用于高频信号放大。其特点 是输入电阻较小，输出电阻较大
，带宽较宽。
共集电极放大器
共集电极放大器具有电压跟随作 用，适用于信号缓冲和匹配。其 特点是输入电阻较大，输出电阻
较小，带宽适中。
05
单级低频小信号放大器应 用
放大器在电子系统中的应用
信号处理
器性能的重要指标。
03
单级低频小信号放大器原 理
晶体管放大器基础
晶体管放大器概述
晶体管放大器是一种电子器件，能够将输入的微弱信号放大到所 需的幅度。
晶体管类型与特性
晶体管有多种类型，如NPN、PNP型，每种类型具有不同的电流 和电压特性。
晶体管放大器性能指标
晶体管放大器的性能指标包括电压放大倍数、电流放大倍数、输入 电阻、输出电阻等。
单级低频小信号放大器课件
电子线路_陈其纯版_第三章_单级低频小信号放大器
课题3.1放大器的基本概念课型新课授课班级授课时数 1教学目标1．了解扩音机的方框图，知道放大器的放大倍数，会计算增益2．了解单级低频小信号放大器的基本组成，明确电路中电压电流符号法则等3．理解设置静态工作点的作用教学重点静态工作点的作用教学难点增益和静态工作点学情分析教学效果讲解法、读书指导法教后记新课A ．引入在电子线路中，能将微弱的电信号放大，转换或较强的电信号的电路，称为放大器。
B ．新授课3.1.1 放大器概述 一、晶体三极管的基本结构1．方框图2．特点 放大器：① 输出功率比输入功率大。
② 有功率放大作用。
变压器的输入功率与输出功率相同，因此不能称为放大器。
3.1.2 放大器的放大倍数一、放大倍数的分类 1．电压放大倍数A v iov v A v =2．电流放大倍数A i ioi i A i = 3．功率放大倍数A p v i p A A V I V I P P A ⋅===ii oo o 1 二、放大器增益放大倍数较大，可取对数，称为增益Ｇ。
单位为分贝（用dB表示）。
1．功率增益G p = 10 lg A p（dB）2．电压增益G v = 20 lg A v（dB）3．电流增益G i = 20 lg A i（dB）例题：1．放大电路第一级40 dB，第二级 -20 dB，求总的增益，解：总的增益为(40- 20) dB = 20dB2．电压放大倍数为1 000，电流放大倍数为100，功率放大倍数为多少？解：G p= 10 lg (1000 ⨯ 100 ) = 50 dBG v= 20 lg1 000 = 60 dBG i= 20 lg100 = 40 dB3．第一级电压放大倍数为0.01，第二级为1 000，求总放大倍数和增益。
解一：A v = 0.01 ⨯ 1 000 = 10G v = 20 lg A v = 20 dB解二：G v1= 20 lg 0.01dB = - 40 dBG v2 = 20 lg1 000dB= 60 dBG v = G v1 + G v2 = 20 dB3.2单级低频小信号放大器低频信号：20 Hz ～20 kHz3.2.1电路的说明一、电路的组成和电路图画法1．电路中各元件名称GＣ是集电极电源，通过集电极电阻供给集电结的反向偏压。
低频小信号放大器
课题低频小信号电压放大器一、目的要求1、通过安装调试单管小信号电压放大器，进一步加深电路工作原理的理解。
2掌握电路静态工作点的调试方法，熟悉各元件在电路中的作用。
3观察输入、输出信号波形，并通过改变工作点加深理解工作点对放大电路工作性能的影响。
4根据电路参数和输入、输出波形测算电压放大倍数。
5观察负载变化对放大器电压放大倍数的影响。
二、仪器仪表及器材1、仪器仪表（1）直流稳压电源1台（2）低频信号发生器1台（3）毫伏表1台1、对选用的元件用万用表检测：电阻的阻值；电容的容量（可通过充放电情况粗略判别）以及极性；测三极管各脚极性。
2、按照电路原理图，在电路板上安装元件并焊接。
3、安装时注意集电极电阻发射极电阻及负载电阻在测试过程中要进行调换，所以最好安装在线路板背面，以便于拆装。
4、电路安装好后，再连接信号源、示波器、毫安表，最后接电源。
五、测试。
1、通电后调节电位器，观测电流表，使I CQ=0.6mA。
（此时U B=1.2V，U E=0.6V，U C=3V）2、将信号发生器输出信号频率调整为1kH Z左右，输出信号电压调整为10mV。
3、通过示波器观测放大器输入、输出信号波形。
4、逐渐加大信号发生器输出信号幅值，当放大电路输出信号波形发生畸变，即明显失真。
5、调整放大器上偏置电阻的阻值，使放大器输出波形恢复正常。
6、重复4，5两个步骤直到加大输入信号时放大电路输出信号正负半波同时出现失真为止。
此时为最合适的静态工作点值。
7、断开信号源，将放大器输入端对地短路。
用万用表测量参数填入表“1”内（即为静态工作点值）。
表18、观察工作点与波形失真的关系(1)、拆开放大器输入端对地的短路线，重新接信号源，此时放大器应为输出信号最大而不失真状态。
(2)、调R W470K电位到最大和最小。
观察输出波形的变化，并填入表2。
表29 电压放大倍数的测算（１）将放大器的工作点调回到最佳工作点，信号发生器调至1KHz、10mV。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
B.复习
3.4.2分压偏置放大电路
一、电路形式
1．增加基极的下偏置电阻
2．增加射极电阻R e
3．增加射极旁路电容C3
二、电路工作原理
1．直流通路
2．R b1与R b2的连接关系，既非并联，又非串联。
（1）I B很小
（2）I R b1≈I R b2，则R b1与R b2可视为串联。
基极电位
V B =
b2
b1
G
R
R
V
+
·R b2
（3）V B为定值。
3．稳定静态工作点的过程
因为
C.新授
三、静态工作点计算
V BQ =
2
b
2
b
1b
R
R
R
V
G⋅
+
（分压公式）
V EQ = V BQ-0.7（射极电位）
I EQ =
E
EQ
R
V
（射极电流）
I CQ H I EQ
I BQ = I CQ/β（基极电流）
V CEQ H V G-I CQ（R c+R e）（集-射电压）
四、交流通路的分析
1．射极电阻因C3的作用在交流通路中被短路。
2．射极电阻对交流信号没有影响，即对放大电路的放大能力无影响。
例题：
（引
导、
分
析）
（引
导、
对
比）
小结：
分压偏置放大电路与固定偏置放大电路比较：偏置方式、电路作用、静态分析方法；引导
梳理
梳理
知识
师生
共议
作业：
1.蓝皮书相关。
强化练习。
