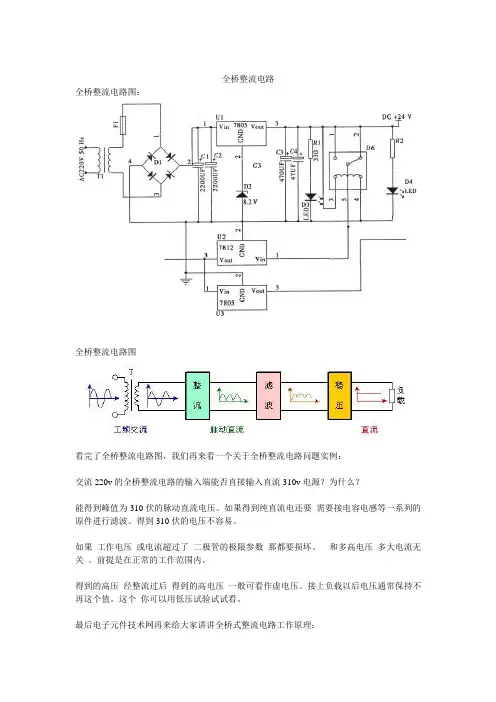

全桥整流
上面这个整流电路由整流桥和LC滤波电路组成。
整流桥如下图，其中~表示交流，+-表示直流。当交流电为正半波时，电流由红色的线所示流向负载，当交流电为负半波时，电流由蓝色的线所示流向负载。
经过整流桥后还是馒头波，需要进一步滤波，一般的滤波加个电容就可以了，
视频中滤波后能这么平直只是因为这是在空载的时候，实际加负载后，波形会如下图所示。
LC滤波电路的组成：
LC滤波器一般是由滤波电抗器、电容器和电阻器适当组合而成，与谐波源并联，除起滤波作用外，还兼顾无功补偿的需要；
LC滤波电路的原理：
在电子线路中，电感线圈对交流有限流作用，由电感的感抗公式XL=2πfL 可知，电感L越大，频率f越高，感抗就越大。因此电感线圈有通低频，阻高频的作用，这就是电感的滤波原理下面是LC滤波电路实例电感在电路最常见的作用就是与电容一起，组成LC滤波电路。我们已经知道，电容具有“阻直流，通交流”的本领，而电感则有“通直流，阻交流，通低频，阻高频”的功能。如果把伴有许多干扰信号的直流电通过LC滤波电路（如图），那么，交流干扰信号大部分将被电感阻止吸收变成磁感和热能，剩下的大部分被电容旁路到地，这就可以抑制干扰信号的作用，在输出端就获得比较纯净的直流电流。
实际上在工作时，LC滤波的输出都有一个等效电阻，如下图所示
分析：对输入和输出做拉普拉斯变换则输入为VIN(s) ,输出为VOUT(s) ,以下电阻用R表示，电容用C表示，电感用L表示，s为拉式变换的一个符号。
电阻的拉式变换仍为R，电容的拉式变换为，电感的拉式变换为sL，则由电容与电阻并联后与电感串联可知，此即为普通的二阶低通滤波器表达式。当输入信号的角频率（角频率=频率*2）等于时，信号的输出将会被衰减到输入的0.707倍，大于此频率衰减的更多，称为截止频率。
整流后的馒头波是由直流分量和交流分量组成，直流分量即为电压波形的平均值，交流分量即是波形减去直流分量。交流分量由100HZ，200HZ，300HZ等频率的波形组成，即100HZ 的整数倍频率（因为整流后波形的频率为100HZ）。所以使用LC滤波可以衰减高频分量，使整流后的波形更加平缓。
