PCB 元件库命名规则2.1 集成电路（直插）用DIP-引脚数量+尾缀来表示双列直插封装尾缀有N 和W 两种,用来表示器件的体宽N 为体窄的封装，体宽300mil,引脚间距2.54mm W 为体宽的封装, 体宽600mil,引脚间距 2.54mm 如：DIP-16N 表示的是体宽300mil,引脚间距2.54mm 的16 引脚窄体双列直插封装 2.2 集成电路（贴片）用SO-引脚数量+尾缀表示小外形贴片封装尾缀有N、M 和W 三种,用来表示器件的体宽N为体窄的封装，体宽150mil,引脚间距 1.27mm M 为介于N 和W 之间的封装，体宽208mil,引脚间距1.27mm W 为体宽的封装, 体宽300mil,引脚间距 1.27mm 如：SO-16N 表示的是体宽150mil，引脚间距1.27mm 的16 引脚的小外形贴片封装若SO 前面跟M 则表示为微形封装，体宽118mil,引脚间距0.65mm 2.3 电阻 2.3.1 SMD 贴片电阻命名方法为：封装+R 如：1812R 表示封装大小为1812 的电阻封装2.3.2 碳膜电阻命名方法为：R-封装如：R-AXIAL0.6 表示焊盘间距为0.6 英寸的电阻封装 2.3.3 水泥电阻命名方法为：R-型号如：R-SQP5W 表示功率为5W 的水泥电阻封装 2.4 电容 2.4.1 无极性电容和钽电容命名方法为：封装+C 如：6032C 表示封装为6032 的电容封装 2.4.2 SMT 独石电容命名方法为：RAD+引脚间距如：RAD0.2 表示的是引脚间距为200mil 的SMT 独石电容封装 2.4.3 电解电容命名方法为：RB+引脚间距/外径如：RB.2/.4 表示引脚间距为200mil, 外径为400mil 的电解电容封装 2.5 二极管整流器件命名方法按照元件实际封装，其中BAT54 和1N4148 封装为1N4148 2.6 晶体管命名方法按照元件实际封装，其中SOT-23Q 封装的加了Q 以区别集成电路的SOT-23 封装，另外几个场效应管为了调用元件不致出错用元件名作为封装名 2.7 晶振HC-49S,HC-49U 为表贴封装，AT26,AT38 为圆柱封装，数字表规格尺寸如：AT26 表示外径为2mm，长度为8mm 的圆柱封装 2.8 电感、变压器件电感封封装采用TDK 公司封装 2.9 光电器件 2.9.1 贴片发光二极管命名方法为封装+D 来表示如：0805D 表示封装为0805 的发光二极管 2.9.2 直插发光二极管表示为LED-外径如LED-5 表示外径为5mm 的直插发光二极管2.9.3 数码管使用器件自有名称命名 2.10 接插件 2.10.1 SIP+针脚数目+针脚间距来表示单排插针，引脚间距为两种：2mm，2.54mm 如：SIP7-2.54 表示针脚间距为 2.54mm 的7 针脚单排插针 2.10.2 DIP+针脚数目+针脚间距来表示双排插针，引脚间距为两种：2mm，2.54mm 如：DIP10-2.54 表示针脚间距为2.54mm 的10 针脚双排插针 2.10.3 其他接插件均按E3 命名 2.11 其他元器件详见《Protel99se 元件库清单》3 SCH 元件库命名规则3.1 单片机、集成电路、二极管、晶体管、光电器件按照器件自有名称命名 3.2 TTL74 系列和COMS 系列是从网上找的元件库，封装和编码需要在画原理图时重新设定 3.3 电阻 3.3.1 SMD 电阻用阻值命名，后缀加-F 表示1%精度，如果一种阻值有不同的封装，则在名称后面加上封装如：3.3-F-1812 表示的是精度为1%，封装为1812，阻值为 3.3 欧的电阻 3.3.2 碳膜电阻命名方法为：CR+功率-阻值如：CR2W-150 表示的是功率为2W，阻值为150 欧的碳膜电阻 3.3.3 水泥电阻命名方法为：R+型号-阻值如：R-SQP5W-100 表示的是功率为5W，阻值为100 欧的水泥电阻 3.3.4 保险丝命名方法为：FUSE-规格型号，规格型号后面加G 则表示保险管如：FUSE-60V/0.5A 表示的是60V,0.5A 的保险丝 3.4 电容3.4.1 无极性电容用容值来命名，如果一种容值有不同的封装，则在容值后面加上封装。
PCBFootprint命名规则及封装标准定义
2.1 SMD 类电阻命名规则：R+封装尺寸，如：R0603 表示贴片电阻封装为0603 大小注：一般零件封装，采用公制mm 为单位，但0201、0402、0603 等贴片小零件采用英制mil 为单位。
◆可供选择的封装形式列表2.2R-11_5X5-10_52.3 DIP 立式电阻的命名规则：R-D(mm)-Pitch，如R-D7_5-52.4 电阻排的命名规则：RP-排阻类型-封装尺寸LXW(mm)，如：RP-8P4R-04023 电容的命名方法3.1 SMD 类电容命名规则：C+封装尺寸LXW(mm)，如：C0402◆可供选择的封装形式列表◆3.2 DIP 卧式类和立式方形类电容命名规则：C-封装尺寸LXW(mm)-Pitch，如：C-10_3X6-7_53.3 DIP 立式圆形类电容命名规则：C-D(mm)-Pitch(mm) 或C-D(mm)XH(mm)-Pitch(mm)，如：C-D6-2_5， C-D5XH12-23.4 排容命名规则：CP-排容类型-封装尺寸LXW(mm)，如：CP-8P4C-06033.5 钽电容命名规则：TAN-封装尺寸LXW(mm)，如：TAN-A4 电感磁珠的命名方法4.1 SMD 类电感磁珠命名规则：L+封装尺寸LXW(mm)，如：L08054.2 DIP 圆形类电感磁珠命名规则：L-D(mm)-Pitch(mm)，如：L-D7_5-54.3 DIP 方形类电感磁珠命名规则：L-封装尺寸LXW(mm)-Pitch(mm)，如：L-9X16_5-65 二极管的命名方法5.1 SMD 类二极管命名规则：D+封装尺寸LXW(mm)，如：D+06035.2 DIP 圆形类二极管命名规则： D-D(mm)-Pitch(mm)：如：D-D5-2_55.3 DIP 方形类二极管命名规则： D-封装尺寸LXW(mm)-Pitch(mm)：如：D-7_5X9-2_56 发光二极管的命名方法6.1 SMD 类发光二极管命名规则：LED+封装尺寸LXW(mm)，如：LED06036.2 DIP 圆形类发光二极管命名规则： LED-D(mm)-Pitch(mm)：如：LED-D5-2_56.3 DIP 方形类发光二极管命名规则： LED-封装尺寸LXW(mm)-Pitch(mm)：如：LED-7_5X9-2_57 变压器的命名方法7.1 规则变压器命名规则：T-封装尺寸LXW(mm)-Pin 数-Pitch, 如:T-12_15X11_35-10P-27.2 不规则变压器命名规则：T-封装尺寸LXW(mm)-Pin 数, 如:T-32_6X10-8P8 继电器的命名方法8.1 规则继电器命名规则：RE-封装尺寸LXW(mm)-Pin 数-Pitch, 如:RE-7_5X15-8P-2_548.2 不规则继电器命名规则：RE-封装尺寸LXW(mm)-Pin 数, 如:RE-10_5X16-8P9 保险丝的命名方法9.1 SMD 保险丝命名规则：F-封装尺寸LXW(mm)，如：F-6_1X2_699.2 DIP 保险丝命名规则：F-封装尺寸LXW(mm)-Pitch，如：F-9X3_8-510 滤波器的命名方法10.1 滤波器的命名规则: FIL-封装尺寸LXW(mm)-Pin 数,如：FIL-3_1X3_45-6P11 散热片的命名方法11.1 散热片的命名规则:HS-封装尺寸LXW(mm)，如：HS-44X4412 放电管的命名方法12.1 SMD 放电管的命名规则: DT-封装尺寸LXW(mm),如：DT-3_76X1_712.2 DIP 放电管的命名规则: DT-封装尺寸LXW(mm)-Pin 数,如：DT-12_2X3-2P13 SOT 系列晶体管的命名方法13.1 NPN 型三极管命名规则:SOT-封装-NPN，如：SOT-23-NPN13.2 PNP 型三极管命名规则:SOT-封装-PNP，如：SOT-23-PNP13.3 其它：SOT-封装-Pin 数，如：SOT-232-5P14 TO 系列封装命名方法14.1 规则: TO-封装-Pin 数，如：TO-263-5P15 晶振的命名方法15.1 晶振的命名规则：OSC-封装尺寸LXW(mm)-Pin 数，如：OSC-5X3_2-4P16 场效应管的命名方法16.1 场效应管的命名规则：MOS-封装-DGS17 雷击保护器的命名方法17.1 雷击保护器的命名规则：THY-封装尺寸LXW(mm)-Pin 数，如：THY-12_5X13-6P18 电池的命名方法18.1 电池的命名规则：BA-封装型号，如：BA-170577119 桥式整流器的命名方法19.1 桥式整流器的命名规则：BE-封装型号，如：BE-B6S20 其它器件的命名方法20.1 其它器件的命名规则：O-封装，如：O-201121 插座的命名方法21.1 规则:JACK-插座型号-LXW（mm）或JACK-LXW（mm）- Pin 数（mm），如：JACK-DC-14_5X9，JACK-11_7X10_7-4P21.2 规则:RJ45-Port 数- Pin 数（mm）或RJ45-LXW（mm）- Pin 数（mm）如，RJ45-1X4-32P, RJ45-21X15_3-12P21.3 规则:RJ11-插座型号-LXW（mm），如，RJ11-SIG-13_1X12, RJ11-13x12-4P21.4 规则:DB9-插座型号,如，DB9F21.5 规则:USB-插座型号-LXW（mm）,如，USB-14X13_7-4P22 连接器的命名方法22.1 单排：CN-Pin 数-Pitch,如，CN-40P-1_2722.2 多排：CN-行X 列-Pin 数-Pitch,如，CN-2X2-4P-2_5422.3 其它连接器：CN-Pin 数-型号,如，CN-38P-76700423 开关的命名方法23.1 开关的名规则:SW-封装尺寸LXW(mm)-Pin 数，如,SW-6_8X6_4-5P24 跳线的命名方法24.1 跳线的命名规则：JP-封装型号，如,JP-USB25 金手指的命名方法25.1 金手指的命名规则：GF-封装型号-Pin 数，如,GF-MINPCI-124P26 BGA 系列26.1 规则: BGA-LXW(mm)-PIN 数-Pitch 如：BGA-12X12-196P-0_8表示：大小为12X12（mm）,PIN 数196,pin 间距 0.8 mm27 PGA 系列27.1 规则: PGA-LXW(mm)-PIN 数-Pitch28 CSP 系列28.1 规则: CSP-LXW(mm)-PIN 数-Pitch,如，CSP-13X11-64P-129 PLCC 系列29.1 规则: PLCC-PIN 数,如，PLCC8430 QFP 系列30.1 规则：QFP-LXW(mm)-PIN 数-Pitch,如，QFP-12X12-52P-0_6531 QFN 系列31.1 规则：QFN-LXW(mm)-PIN 数-Pitch,如，QFN-7X7-48P-0_532 DFN 系列32.1 规则：DFN-LXW(mm)-PIN 数-Pitch,如，DFN-3X3-8P-0_533 SO 系列33.1 规则：SO-LXW(mm)-PIN 数-Pitch,如，SO-4_9X3-8P-0_6534 DIP 系列34.1 规则：DIP-PIN 数,如，DIP-1435 SIP 系列35.1 规则：SIP-LXW(mm)-PIN 数-Pitch36 其它IC 的命名方法36.1 规则：OIC-LXW(mm)-其它,如：OIC-14X10-49P-0_8537 保护盖的命名方法37.1 规则：SF-LXW(mm)-其它,如：SF-40_2x2938 螺丝孔命名规则38.1 NPTH 螺丝孔命名规则：GMTH+孔直径，如：GMTH103 表示：孔径103mil 不镀铜螺丝孔38.2 PTH 螺丝孔命名规则：GMPTH+孔直径+外环直径，如：GMPTH80R160 表示：孔径80mil,外环160mil 的镀铜螺丝孔38.3 NPTH 椭圆捞孔命名规则: GMTH+捞孔尺寸（小X 大），如：GMTH80X160 表示：孔径80milX160mil 的不镀铜捞孔38.4 PTH 椭圆捞孔命名规则: GMPTH+外环尺寸（小X 大）+D+捞孔尺寸（小X 大），如：GMPTH64X252D40X228 表示：外环64X252mil,捞孔40X228mil 的镀铜捞孔39 光学点命名方法39.1 圆形光学点命名规则：FIDMC39.2 矩形光学点命名规则：FIDMR40 LABEL 命名方法40.1 LABEL 命名规则: LABEL+封装尺寸LXW(mm),如:LABEL20X1041 测试点命名方法41.1 规则: TP+封装尺寸(mil),如:TP3041 圆形焊盘41.1 SMD: C+直径 ,如: C1441.2 DIP: C+外环直径+D+内径 ,如: C80D6042 长方形焊盘42.1 SMD: R+尺寸大小（小X 大），如：R20X4042.2 DIP: R+尺寸大小（小X 大）+D+孔径，如：R40X60D2043 正方形焊盘43.1 SMD: S+尺寸大小，如：S2043.2 DIP: S+尺寸大小+D+孔径，如： S40D2044 椭圆焊盘44.1 SMD: O+尺寸大小（小X 大）,如：O20X4044.2 DIP: O+外环尺寸（小X 大）+D+孔径，如：O44X55D3244.3 DIP 捞孔: O+外环尺寸（小X 大）+D+内环尺寸（小X 大），如：O31X47D21X3745 过孔焊盘45.1 规则：V+外径+D+内径，如：V24D1246 定位孔46.1 NPTH 定位孔命名规则：MTH+孔径，如：MTH13046.2 PTH 定位孔命名规则：MPTH+孔径+R+外环直径，如：MPTH32R5647 FLASH 焊盘47.1 规则: 外径X 内径X 角度X 开口数X 开口宽度如: 80x60x45x4x2048 SHAPE 焊盘48.1 规则: A-器件封装名如: A-sot89Footprint 标准封装定义1、实体层： class PACKAGE GEOMETRYsubclass ASSEMBLY_TOP线宽定义：2mil 表示零件实际的尺寸，如长、宽等。
PCB封装库命名规则资料
PCB封装库命名规则资料PCB封装库命名1、集成电路（直插）:用DIP-引脚数量+尾缀来表示双列直插封装尾缀有N和W两种,用来表示器件的体宽N为体窄的封装，体宽300mil,引脚间距2.54mm W为体宽的封装, 体宽600mil,引脚间距2.54mm如：DIP-16N表示的是体宽300mil,引脚间距2.54mm的16引脚窄体双列直插封装2 、集成电路（贴片）用SO-引脚数量+尾缀表示小外形贴片封装尾缀有N、M和W三种,用来表示器件的体宽N为体窄的封装，体宽150mil,引脚间距1.27mmM为介于N和W之间的封装，体宽208mil,引脚间距1.27mm W为体宽的封装, 体宽300mil,引脚间距1.27mm如：SO-16N表示的是体宽150mil，引脚间距1.27mm的16引脚的小外形贴片封装若SO前面跟M则表示为微形封装，体宽118mil,引脚间距0.65mm 3、电阻3.1 SMD贴片电阻命名方法为：封装+R如：1812R表示封装大小为1812的电阻封装 3.2 碳膜电阻命名方法为：R-封装如：R-AXIAL0.6表示焊盘间距为0.6英寸的电阻封装 3.3 水泥电阻命名方法为：R-型号如：R-SQP5W表示功率为5W的水泥电阻封装4、电容4.1 无极性电容和钽电容命名方法为：封装+C 如：6032C表示封装为6032的电容封装 4.2 SMT独石电容命名方法为：RAD+引脚间距如：RAD0.2表示的是引脚间距为200mil的SMT独石电容封装4.3 电解电容命名方法为：RB+引脚间距/外径如：RB.2/.4表示引脚间距为200mil, 外径为400mil的电解电容封装5、二极管整流器件命名方法按照元件实际封装，其中BAT54和1N4148封装为1N4148 6 、晶体管命名方法按照元件实际封装，其中SOT-23Q封装的加了Q以区别集成电路的SOT-23封装，另外几个场效应管为了调用元件不致出错用元件名作为封装名7、晶振HC-49S,HC-49U为表贴封装，AT26,AT38为圆柱封装，数字表规格尺寸如：AT26表示外径为2mm，长度为8mm的圆柱封装8、电感、变压器件电感封封装采用TDK公司封装9、光电器件9.1 贴片发光二极管命名方法为封装+D来表示如：0805D表示封装为0805的发光二极管9.2 直插发光二极管表示为LED-外径如LED-5表示外径为5mm的直插发光二极管9.3 数码管使用器件自有名称命名10、接插10.1 SIP+针脚数目+针脚间距来表示单排插针，引脚间距为两种：2mm，2.54mm如：SIP7-2.54表示针脚间距为2.54mm的7针脚单排插针10.2DIP+针脚数目+针脚间距来表示双排插针，引脚间距为两种：2mm，2.54mm10.3如：DIP10-2.54表示针脚间距为2.54mm的10针脚双排插针10.4 封装库元件命名一、多引脚集成电路芯片封装SOIC、SOP、TSOP在AD7.1元器件封装库中的命名含义。
PCB库命名规范

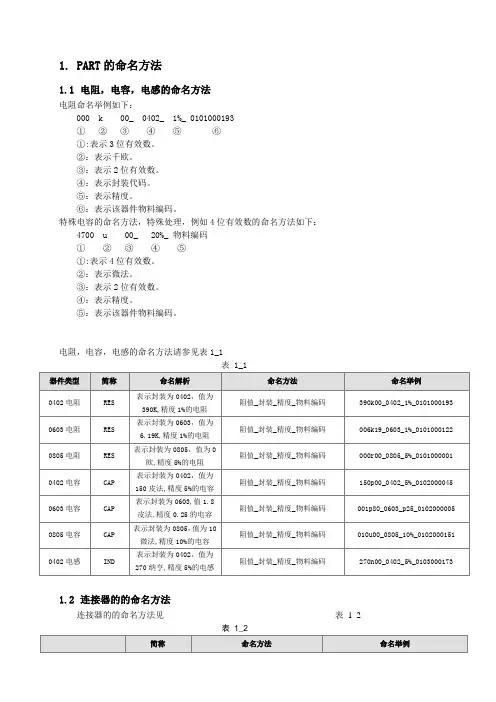

1.PART的命名方法1.1电阻，电容，电感的命名方法电阻命名举例如下：000 k 00_ 0402_ 1%_ 010*******①②③④⑤⑥①:表示3位有效数。
②：表示千欧。
③：表示2位有效数。
④：表示封装代码。
⑤：表示精度。
⑥：表示该器件物料编码。
特殊电容的命名方法，特殊处理，例如4位有效数的命名方法如下：4700 u 00_ 20%_ 物料编码①②③④⑤①:表示4位有效数。
②：表示微法。
③：表示2位有效数。
④：表示精度。
⑤：表示该器件物料编码。
电阻，电容，电感的命名方法请参见表1_11.2连接器的的命名方法连接器的的命名方法见表1_21.3IC,滤波器,二级管,三极管,MOS管,ESD,保险管,TVS管,晶振的命名方法IC,滤波器,二级管,三极管,MOS管,ESD,保险管,TVS管,晶振的命名方法见表2_31.4屏蔽盖的命名方法屏蔽盖的命名方法见表2_41.5测试点，MARK点,馈点的命名方法测试点，MARK点,馈点的命名方法见表2_52.PCB DECALS的命名方法2.1电阻类，电容类，电感类的命名方法电阻类，电容类，电感类的命名方法见表3-1表3-12.2规则IC类，MOS管，二极管，三极管，TVS管，滤波器，晶体的命名方法规则IC类，MOS管，二极管，三极管，TVS管，滤波器，晶体的命名方法见表3_2表3_22.3连接器类的命名方法连接器类的命名方法见表3-3表3-32.4屏蔽盖类的命名方法屏蔽盖类的命名方法见表3-4表3-42.5测试点，MARK点,馈点的命名方法测试点，MARK点,馈点的命名方法与PART一样见表3-5表3-53.参考位号定义4.PCB封装库设计基本规范PCB封装库设计遵循以下规范：1.丝印线宽：0.15mm2.器件外框：比焊盘单边大0.15mm3.第一脚和正负极性用丝印标示4.规格书有推荐焊盘的需按推荐焊盘做5.建库单位为mm。
