教学活动：1. 讲解汽车电工电子技术的基本概念和原理：-使用PPT展示汽车电工电子技术的基本概念和原理，包括电流、电压、电阻、电路等基础概念的介绍。
-通过图示和实例解释电工电子技术在汽车中的应用，如点火系统、照明系统、充电系统等。
2. 演示电工电子技术的实际操作：-准备实验设备，如多用途电表、电路板、电线等。
-指导学生进行基本的电路连接操作，如串联、并联电路的搭建。
-演示如何使用多用途电表进行电流、电压、电阻的测量。
-引导学生观察和记录实验现象，并对结果进行分析和解释。
3. 分析实际案例，让学生了解电工电子技术在汽车中的应用：-提供多个实际案例，如汽车启动系统故障、车灯亮度不足等问题。
-分组讨论，让学生分析故障原因，并提出解决方案。
-学生通过讨论和交流，增进对电工电子技术应用于汽车的理解。
4. 学生进行讨论，分享自己对汽车电气系统维护的看法和经验：-设定问题，如如何保养汽车电气系统、如何应对常见故障等。
-学生进行小组讨论，分享自己的看法和经验。
-鼓励学生积极提问和回答，促进互动和思维碰撞。
5. 总结讲解内容，布置课后作业：-对本节课的重点内容进行总结和回顾。
-解答学生提出的问题，澄清疑惑。
-布置课后作业，如阅读相关资料、完成实验报告、解答练习题等。
教学评价：1. 课堂提问：通过提问学生对基本概念和原理的理解程度，帮助他们巩固知识。
2. 实验报告：评估学生的实际操作能力和问题解决能力，检验他们对电工电子技术的掌握情况。
3. 课后作业：检验学生对课堂内容的掌握程度，包括阅读理解、计算题、分析题等。
4. 期末考试：全面评估学生的学习成果，覆盖课程的各个方面。
教学资源：1. 教材：选择与课程内容相符合的汽车电工电子技术基础教材，如《汽车电子技术导论》。
2. PPT：准备具有图示和实例的PPT，以便更好地讲解和展示相关概念和原理。
3. 实验设备：确保学生能够进行基本的电工电子实验，如多用途电表、电路板、电线等。
最新职中《汽车电工电子基础》教案资料

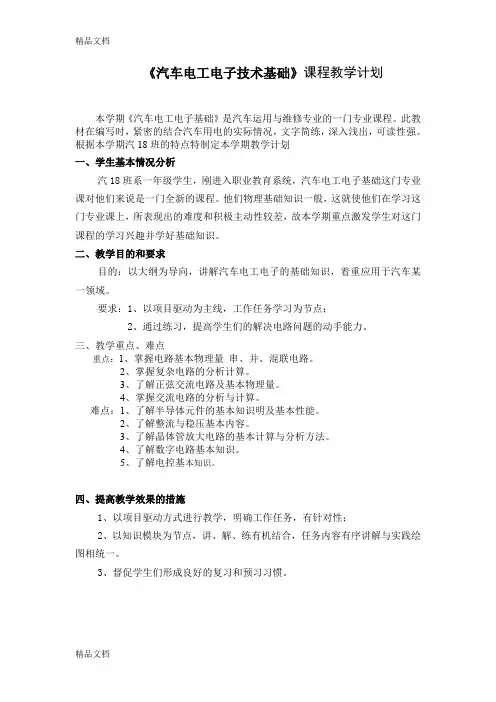

《汽车电工电子技术基础》课程教学计划本学期《汽车电工电子基础》是汽车运用与维修专业的一门专业课程。
此教材在编写时，紧密的结合汽车用电的实际情况，文字简练，深入浅出，可读性强。
根据本学期汽18班的特点特制定本学期教学计划一、学生基本情况分析汽18班系一年级学生，刚进入职业教育系统，汽车电工电子基础这门专业课对他们来说是一门全新的课程。
他们物理基础知识一般，这就使他们在学习这门专业课上，所表现出的难度和积极主动性较差，故本学期重点激发学生对这门课程的学习兴趣并学好基础知识。
二、教学目的和要求目的：以大纲为导向，讲解汽车电工电子的基础知识，着重应用于汽车某一领域。
要求：1、以项目驱动为主线，工作任务学习为节点；2、通过练习，提高学生们的解决电路问题的动手能力。
三、教学重点、难点重点：1、掌握电路基本物理量串、并、混联电路。
2、掌握复杂电路的分析计算。
3、了解正弦交流电路及基本物理量。
4、掌握交流电路的分析与计算。
难点：1、了解半导体元件的基本知识明及基本性能。
2、了解整流与稳压基本内容。
3、了解晶体管放大电路的基本计算与分析方法。
4、了解数字电路基本知识。
5、了解电控基本知识。
四、提高教学效果的措施1、以项目驱动方式进行教学，明确工作任务，有针对性；2、以知识模块为节点，讲、解、练有机结合，任务内容有序讲解与实践绘图相统一。
3、督促学生们形成良好的复习和预习习惯。
五、教学进度分六大项目来进行，即：一、教学准备，安全至上1、检查、记录学生出勤情况；2、督促学生检查工具、设备等。
二、复习提问，引入内容电路是如何组成的？三、具体教学，层层推进本任务着重讲解电路的基本结构、常见的电子元件的符号识别、电路的基本物理量。
分为2个具体内容：内容一：电路的基本结构（2课时）一、电路：1.电路及其组成电路：电流流通的路径电路的组成：电源、开关、负载和导线。
2.电路图用电气符号描述电路连接情况的图，称电路原理图，简称电路图。
汽车电工电子技术基础教案设计
《电工基础》教案《电工基础》教案教学总结本节课内容较浅, 再加上勤与学生互动, 是可以达到教学目标的。
课堂练习4个小组各选1名学生上黑板默画几种常用的标准图形符号。
作业1. 名词解释(1) （P36）2. 填空题(1) （P36） 2．填空题(1) （P36）章 节 第1章 直流电路1.1.2电路的基本物理量——电流学 时 1学时授课类型 新授课 教学目标 1.理解电流产生的条件和电流的概念,2.掌握电流的计算公式。
安培A 毫安mA 微安 A1mA=10-3 A；1A=10-6A巩固练习（单位换算）: 让学生上黑板做5A= mA= A；7A= A；16A= mA= A。
3.电流的方向实际方向—规定: 正电荷定向移动的方向为电流的方向。
提问: 金属导体、电解液中的电流方向如何？解答: 在不同导体中导电机制不同。
①金属导体中的电流方向与自由电子定向移动的方向相反。
②电解液中的电流方向与正离子定向移动的方向相同。
与负离子定向移动的方向相反。
4.直流电: 电流方向和强弱都不随时间而改变的电流。
交流电: 电流方向和强弱随时间做周期性的变化。
（画图说明）交流电：电流方向和强弱随时间做周期性的变化。
（画图说明）《电工基础》教案例如VA表示A点的电位值。
4. 零电位点：衡量电位高低的一个计算电位的起点, 该点的电位值规定为0V。
习惯上常规定大地的电位为零, 称为参考点。
电路中零电位点规定之后, 电路中任何一点与零电位之间的电压, 就是该点的电位。
6、电压是绝对的, 与零电位参考点无关。
二、电压1.电压是指电路中两点A.B之间的电位差(简称为电压。
)电压的方向规定为从高电位指向低电位的方向。
2、电压的国际单位制为伏特(V), 常用的单位还有毫伏(mV)、微伏((V)、千伏(kV)等, 它们与伏特的换算关系为1 mV = 10 3 V； 1 V = 10 6 V； 1 kV = 103 V3.电压的方向规定为从高电位指向低电位的方向。
汽车电工电子基础教案
汽车电工电子基础教案第一章：汽车电工电子概述1.1 学习目标了解汽车电工电子的基本概念理解汽车电工电子的重要性掌握汽车电工电子的基本原理1.2 教学内容汽车电工电子的定义汽车电工电子的分类汽车电工电子的应用领域汽车电工电子的发展趋势1.3 教学方法讲授法：介绍汽车电工电子的基本概念和原理案例分析法：分析汽车电工电子的应用实例1.4 教学评价课堂问答：检查学生对汽车电工电子的理解程度课后作业：巩固学生对汽车电工电子的知识掌握第二章：汽车电路基本元件2.1 学习目标掌握汽车电路的基本元件及其功能理解汽车电路的连接方式熟悉汽车电路的符号表示2.2 教学内容汽车电路的电源汽车电路的负载汽车电路的连接线路汽车电路的符号表示2.3 教学方法讲授法：介绍汽车电路的基本元件和功能实践操作法：演示汽车电路的连接方式2.4 教学评价课堂问答：检查学生对汽车电路基本元件的理解程度课后作业：巩固学生对汽车电路连接方式的掌握第三章：汽车电路图的识读与分析3.1 学习目标学会识读汽车电路图能够分析汽车电路图的构成和功能掌握汽车电路图的解读技巧3.2 教学内容汽车电路图的识读方法汽车电路图的构成要素汽车电路图的功能分析汽车电路图的解读技巧3.3 教学方法讲授法：介绍汽车电路图的识读方法和解读技巧案例分析法：分析实际汽车电路图的构成和功能3.4 教学评价课堂问答：检查学生对汽车电路图的理解程度课后作业：巩固学生对汽车电路图的识读和分析能力第四章：汽车电工电子测量与检测4.1 学习目标掌握汽车电工电子测量与检测的基本方法熟悉汽车电工电子测量与检测的工具和设备理解汽车电工电子测量与检测的注意事项4.2 教学内容汽车电工电子测量与检测的基本方法汽车电工电子测量与检测的工具和设备汽车电工电子测量与检测的注意事项4.3 教学方法实践操作法：演示汽车电工电子测量与检测的方法和操作案例分析法：分析汽车电工电子测量与检测的实际案例4.4 教学评价课堂问答：检查学生对汽车电工电子测量与检测的理解程度课后作业：巩固学生对汽车电工电子测量与检测的掌握第五章：汽车电工电子故障诊断与维修5.1 学习目标学会汽车电工电子故障诊断的方法掌握汽车电工电子维修的基本技巧了解汽车电工电子故障诊断与维修的安全注意事项5.2 教学内容汽车电工电子故障诊断的方法汽车电工电子维修的基本技巧汽车电工电子故障诊断与维修的安全注意事项5.3 教学方法实践操作法：演示汽车电工电子故障诊断与维修的方法和操作案例分析法：分析汽车电工电子故障诊断与维修的实际案例5.4 教学评价课堂问答：检查学生对汽车电工电子故障诊断与维修的理解程度课后作业：巩固学生对汽车电工电子故障诊断与维修的掌握第六章：汽车电路的接地与防干扰6.1 学习目标理解汽车电路接地的作用和原理掌握汽车电路接地线的安装和维护了解汽车电路防干扰的措施和方法6.2 教学内容汽车电路接地的作用和原理汽车电路接地线的安装和维护汽车电路防干扰的措施和方法6.3 教学方法讲授法：介绍汽车电路接地的作用和原理实践操作法：演示汽车电路接地线的安装和维护6.4 教学评价课堂问答：检查学生对汽车电路接地的理解程度课后作业：巩固学生对汽车电路接地线的安装和维护的掌握第七章：汽车电路的保护与控制7.1 学习目标学会汽车电路保护与控制的基本原理掌握汽车电路保护与控制器件的使用和维护理解汽车电路保护与控制电路的工作方式7.2 教学内容汽车电路保护与控制的基本原理汽车电路保护与控制器件的使用和维护汽车电路保护与控制电路的工作方式7.3 教学方法讲授法：介绍汽车电路保护与控制的基本原理实践操作法：演示汽车电路保护与控制器件的使用和维护7.4 教学评价课堂问答：检查学生对汽车电路保护与控制的理解程度课后作业：巩固学生对汽车电路保护与控制器件的使用和维护的掌握第八章：汽车电子控制系统的原理与应用8.1 学习目标理解汽车电子控制系统的组成和原理掌握汽车电子控制系统的检测与诊断方法熟悉汽车电子控制系统的应用实例8.2 教学内容汽车电子控制系统的组成和原理汽车电子控制系统的检测与诊断方法汽车电子控制系统的应用实例8.3 教学方法讲授法：介绍汽车电子控制系统的组成和原理实践操作法：演示汽车电子控制系统的检测与诊断方法8.4 教学评价课堂问答：检查学生对汽车电子控制系统的理解程度课后作业：巩固学生对汽车电子控制系统的检测与诊断方法的掌握第九章：汽车电工电子技术的现代发展9.1 学习目标了解汽车电工电子技术的最新发展动态掌握汽车电工电子技术的新技术和新应用理解汽车电工电子技术的发展趋势9.2 教学内容汽车电工电子技术的最新发展动态汽车电工电子技术的新技术和新应用汽车电工电子技术的发展趋势9.3 教学方法讲授法：介绍汽车电工电子技术的最新发展动态和发展趋势案例分析法：分析汽车电工电子技术的新技术和新应用9.4 教学评价课堂问答：检查学生对汽车电工电子技术最新发展动态的理解程度课后作业：巩固学生对汽车电工电子技术新技术和新应用的掌握第十章：汽车电工电子技术综合实践10.1 学习目标能够运用所学知识进行汽车电工电子技术的综合实践掌握汽车电工电子技术在实际应用中的操作技能培养汽车电工电子技术的实际问题解决能力10.2 教学内容汽车电工电子技术综合实践的项目和任务汽车电工电子技术实际应用的操作技能汽车电工电子技术实际问题解决的方法和技巧10.3 教学方法实践操作法：指导学生进行汽车电工电子技术的综合实践案例分析法：分析汽车电工电子技术在实际应用中的操作技能10.4 教学评价实践报告：评估学生在汽车电工电子技术综合实践中的表现问题解决：检查学生对汽车电工电子技术实际问题解决的能力重点和难点解析1. 汽车电工电子的基本概念和原理：理解汽车电工电子的基本概念和原理是学习后续内容的基础，需要重点关注。
汽车电子电工技术基础电子教案
汽车电子电工技术基础电子教案第一章：汽车电子电工技术概述1.1 课程介绍1.2 汽车电子电工技术的发展历程1.3 汽车电子电工技术的应用领域1.4 学习目标与要求第二章：汽车电源系统2.1 汽车电源系统的组成与工作原理2.2 蓄电池的结构与维护2.3 交流发电机与调节器的工作原理及维护2.4 学习目标与要求第三章：汽车启动系统3.1 汽车启动系统的组成与工作原理3.2 启动机的结构与维护3.3 启动系统常见故障诊断与排除3.4 学习目标与要求第四章：汽车点火系统4.1 汽车点火系统的组成与工作原理4.2 点火线圈、点火塞的结构与维护4.3 点火系统常见故障诊断与排除4.4 学习目标与要求第五章：汽车照明与信号系统5.1 汽车照明系统的组成与工作原理5.2 信号灯的结构与维护5.3 汽车喇叭与报警器的结构与维护5.4 照明与信号系统常见故障诊断与排除5.5 学习目标与要求第六章：汽车仪表与信息系统6.1 汽车仪表系统的组成与工作原理6.2 常用仪表的读数与维护6.3 汽车信息显示系统6.4 仪表与信息系统常见故障诊断与排除6.5 学习目标与要求第七章：汽车电动调节系统7.1 汽车电动调节系统的组成与工作原理7.2 电动座椅、后视镜调节系统7.3 车窗升降系统与天窗控制7.4 电动调节系统常见故障诊断与排除7.5 学习目标与要求第八章：汽车防盗与安全系统8.1 汽车防盗系统的组成与工作原理8.2 中央门锁控制系统8.3 防盗报警系统与Immobilizer 系统8.4 安全气囊系统（SRS）8.5 防盗与安全系统常见故障诊断与排除8.6 学习目标与要求第九章：汽车网络通信系统9.1 汽车网络通信系统的基本概念9.2 CAN 总线系统的工作原理与应用9.3 LIN 总线与MOST 总线系统9.4 汽车网络通信系统的故障诊断与维修9.5 学习目标与要求第十章：汽车电子控制单元（ECU）10.1 ECU 的基本概念与结构10.2 ECU 的控制原理与程序10.3 ECU 的故障诊断与维修10.4 学习目标与要求这是前十个章节的教案，每个章节都包括了学习目标与要求，以及相关知识点的详细介绍。

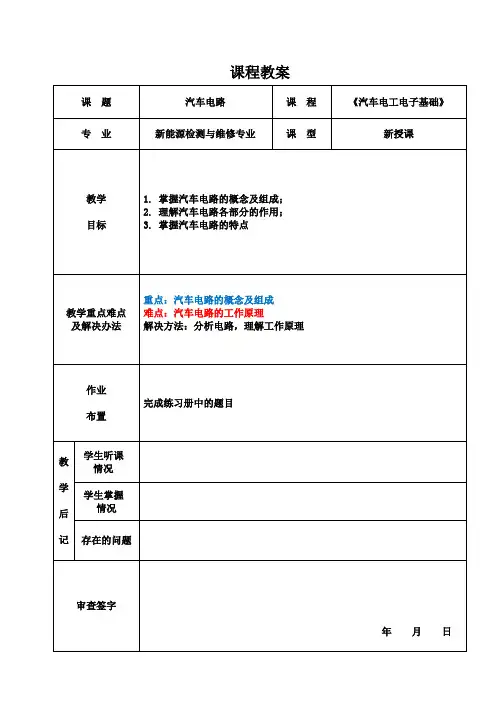

《汽车电工电子基础》电子教案 3.2汽车电路
课程教案
教学过程
教师活动教学内容学生活动
1.组织教学
2.复习提问
3.告知教学目标
4.讲授新知清点人数，师生问好
1.汽车基本元件都有哪些；
2.电路保护装置的作用及原理。
告知学生本堂课的任务
1.掌握汽车电路的概念及组成；
2.理解汽车电路各部分的作用；
3.掌握汽车电路的特点。
一、汽车基本电路
按照汽车中用电设备的工作原理以及用电设备相互之
间的内在联系，用导线和车身金属机件把车辆电源、电路
保护装置、控制器件和用电设备等装置连接起来，形成能
够使电流流通的闭合回路，称为汽车电路。
根据汽车电路
中各用电设备的连接关系绘制成的电路图称为汽车电路
图。
1.电源
汽车中的电源主要由蓄电池和发电机以及调节器组
成，当发动机不工作或起动时，车辆上的电源主要依靠蓄
电池来提供；发动机工作后车辆上的电源主要由发电机来
提供，同时给蓄电池充电。
调节器的作用是在发电机工作
时对其发电量进行调节以保证输出电压的稳定。
展示实物，并用万用表测量
2.过载保护装置
过载保护装置一般有熔断器（俗称保险丝）及易熔线
等。
3.控制器件
汽车电路中的控制器件的大体可分为开关和控制器两
学生互动
回答问题。
汽车电工电子基础教案
汽车电工电子基础教案第一章：汽车电工电子概述1.1 教学目标了解汽车电工电子的基本概念和发展历程。
掌握汽车电工电子的组成部分及应用领域。
1.2 教学内容汽车电工电子的定义和发展历程。
汽车电工电子的组成部分：电源、电路、电器设备、控制单元等。
汽车电工电子的应用领域：发动机控制、车身控制、灯光系统等。
1.3 教学方法采用讲解和案例分析相结合的方式，让学生了解汽车电工电子的基本概念和发展历程。
通过图片和实物展示，使学生直观地了解汽车电工电子的组成部分及应用领域。
1.4 教学评估课堂问答：了解学生对汽车电工电子的基本概念和发展历程的掌握情况。
课后作业：要求学生绘制汽车的电路图，以检验学生对汽车电工电子应用领域的理解。
第二章：汽车电源系统2.1 教学目标掌握汽车电源系统的基本原理和组成。
学会诊断和维修汽车电源系统常见故障。
2.2 教学内容汽车电源系统的基本原理：交流发电机、直流发电机、整流器、调节器等。
汽车电源系统的组成：发电机、蓄电池、充电系统、电压调节器等。
诊断和维修汽车电源系统常见故障：发电机故障、蓄电池故障、充电系统故障等。
2.3 教学方法通过讲解和实操相结合的方式，使学生掌握汽车电源系统的基本原理和组成。
安排实验室实践，让学生学会诊断和维修汽车电源系统常见故障。
2.4 教学评估课堂问答：检验学生对汽车电源系统基本原理和组成的理解。
实验室实操：评估学生诊断和维修汽车电源系统常见故障的能力。
第三章：汽车电路系统3.1 教学目标掌握汽车电路系统的基本原理和组成。
学会诊断和维修汽车电路系统常见故障。
3.2 教学内容汽车电路系统的基本原理：电路的组成、电路图的阅读、电路分析方法等。
汽车电路系统的组成：电线、插头、保险丝、继电器、控制单元等。
诊断和维修汽车电路系统常见故障：短路故障、断路故障、电器设备故障等。
3.3 教学方法通过讲解和实操相结合的方式，使学生掌握汽车电路系统的基本原理和组成。
安排实验室实践，让学生学会诊断和维修汽车电路系统常见故障。
《汽车电工电子技术基础》教案
《汽车电工电子技术基础》教案第一章：汽车电工电子技术概述1.1 教学目标让学生了解汽车电工电子技术的基本概念和发展趋势。
让学生掌握汽车电工电子技术在现代汽车行业中的应用。
1.2 教学内容汽车电工电子技术的定义和发展历程。
汽车电工电子技术在现代汽车行业中的应用。
1.3 教学方法讲授法：讲解汽车电工电子技术的定义和发展历程。
案例分析法：分析汽车电工电子技术在现代汽车行业中的应用实例。
1.4 教学评估课堂问答：检查学生对汽车电工电子技术的基本概念的理解。
小组讨论：评估学生对汽车电工电子技术应用的理解和分析能力。
第二章：汽车电路基础2.1 教学目标让学生掌握汽车电路的基本组成和工作原理。
让学生了解汽车电路的常见符号和标注方法。
2.2 教学内容汽车电路的基本组成：电源、导线、开关、保险丝等。
汽车电路的工作原理：电路的闭合和断开、电压和电流的传输。
2.3 教学方法讲授法：讲解汽车电路的基本组成和工作原理。
实操演示法：展示汽车电路的实际操作和演示。
2.4 教学评估课堂问答：检查学生对汽车电路基本组成和工作原理的理解。
实操练习：评估学生对汽车电路实际操作的熟练程度。
第三章：汽车电子元件3.1 教学目标让学生了解汽车电子元件的基本特性和功能。
让学生掌握汽车电子元件的检测和更换方法。
3.2 教学内容汽车电子元件的基本特性：电阻、电容、电感等。
汽车电子元件的功能：传感器、执行器、控制单元等。
3.3 教学方法讲授法：讲解汽车电子元件的基本特性和功能。
实操演示法：展示汽车电子元件的检测和更换方法。
3.4 教学评估课堂问答：检查学生对汽车电子元件的基本特性和功能的了解。
实操练习：评估学生对汽车电子元件的检测和更换方法的掌握程度。
第四章：汽车电路图识读4.1 教学目标让学生能够识读汽车电路图的基本要素和表示方法。
让学生掌握汽车电路图的解析和应用方法。
4.2 教学内容汽车电路图的基本要素：电源、导线、开关、保险丝等。
汽车电路图的表示方法：符号、标注、颜色等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

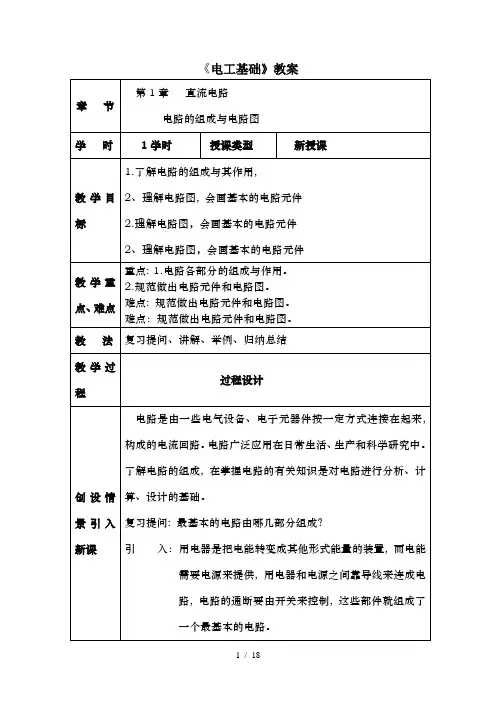

《电工基础》教案
