单片机产生PWM波形控制LED灯亮度
单片机中的PWM技术及相关应用
单片机中的PWM技术及相关应用PWM技术是一种常用的数字信号调制技术，能够通过改变信号的占空比来控制电路中的开关元件，实现对电路的调节和控制。
在单片机应用中，PWM技术被广泛应用于电机驱动、LED亮度调节、音频处理等方面，具有较大的实际意义和应用价值。
首先，PWM技术在电机控制和驱动中发挥着重要作用。
通过控制PWM信号的占空比，可以调节电机的转速和扭矩。
对于直流电机控制而言，可以通过改变PWM信号的占空比来改变电机的平均电压，从而实现对电机的转速控制。
而对于步进电机，通过改变驱动信号的频率和占空比，可以实现步进电机的准确位置控制。
此外，PWM技术还被广泛应用于无刷直流电机（BLDC）的驱动中，通过改变PWM信号的占空比和相位，可以实现对BLDC电机的转速和方向控制。
其次，PWM技术在LED照明领域中起到非常重要的作用。
由于LED的亮度和颜色是由电流大小和电压波形的调节来决定的，因此利用PWM技术可以实现对LED的亮度调节。
通过改变PWM信号的占空比，可以控制LED的闪烁频率，从而实现亮度的调节。
同时，利用PWM技术还可以实现多个LED灯的时序控制，例如交替闪烁、呼吸灯效果等。
此外，PWM技术还在音频处理中得到广泛应用。
通过PWM技术可以实现数字音频信号的模拟输出，并通过低通滤波器将PWM信号转换为模拟音频信号。
在数字音频播放器、音响系统等领域中，PWM技术可以实现高保真度的音频输出。
通过控制PWM信号的频率和占空比，可以实现对音频信号的调节，例如音量控制、音调调节等。
此外，PWM技术还有许多其他应用。
例如在温度控制系统中，可以利用PWM 技术实现对加热元件的温度控制，通过调节PWM信号的占空比，可以实现加热元件的温度变化。
在数码相机的曝光控制中，PWM技术可以实现对快门的控制，通过改变PWM信号的占空比和频率，可以控制快门的开启和关闭时间，从而实现曝光时间的调节。
总结而言，PWM技术在单片机中具有广泛的应用。
PWM信号生成原理及在单片机控制中的应用
PWM信号生成原理及在单片机控制中的应用随着现代科技的迅猛发展，单片机成为了各类电子设备和系统中不可或缺的关键组件。
而PWM信号作为一种重要的数字信号，广泛应用于单片机控制中，它的产生原理以及在单片机控制中的应用，是我们需要深入了解和研究的。
一、PWM信号生成原理PWM信号是一种脉冲宽度调制信号，通过改变脉冲的宽度来模拟模拟量电压的变化。
PWM信号的产生原理主要通过改变脉冲的高电平时间和低电平时间来控制信号的平均电平值，从而实现对输出的调整。
在数字系统中，PWM信号的生成需要借助计时器和定时器。
单片机中的计时器/定时器模块可以发挥关键作用，产生高效、精确的PWM信号。
具体来说，使用计时器和定时器可以先设定一个固定的周期，然后在每个周期内，根据占空比的设定，分别设定高电平和低电平的持续时间。
通常，高电平时间和低电平时间之和即为一个周期的时间。
二、PWM信号在单片机控制中的应用1. 电机控制PWM信号在电机控制中得到广泛应用。
通过控制PWM信号的占空比，可以实现对电机转速的调节。
通过改变高电平时间和低电平时间的比例，可以实现不同的转速控制。
2. LED亮度控制PWM信号在LED亮度控制中也扮演着重要角色。
通过改变PWM信号的占空比，可以实现对LED灯的亮度调节，从而得到不同亮度的光效。
3. 温度控制PWM信号还可以用于温度控制。
通过控制PWM信号的占空比，可以调整加热元件的电源开关频率和工作时间，从而实现对温度的控制。
这种控制方式下，可以减少功耗，提高系统效率。
4. 声音输出PWM信号还可应用于音频处理。
通过改变PWM信号的频率和占空比，可以产生不同音高的声音。
利用PWM信号的高频特性，可以实现模拟音频信号的数字化。
5. 无线通信PWM信号还可以被用于无线通信中。
通过控制PWM信号的占空比和频率，可以产生数字调制信号，实现与无线通信模块的数据传输。
三、PWM信号控制方法1. 软件控制通过使用单片机的GPIO口，可以编写程序，实现对PWM信号的软件控制。

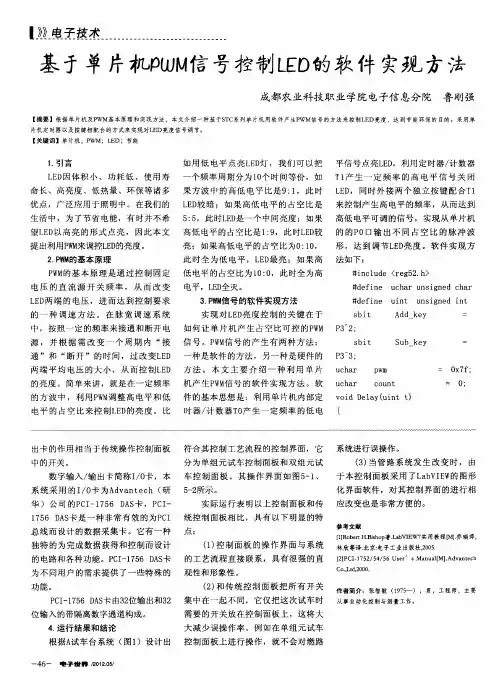

基于单片机PWM信号控制LED的软件实现方法
的 电路和 各 种功 能 。Ｐ Ｉ １ ５ Ｄ Ｓ Ｃ 一 ７ ６ Ａ 卡 的工 艺流 程直 接 联 系 ，具 有很 强 的直 为不 同用 户 的需 求提 供 了一些 特 殊 的 观性 和形 象性 。
功能 。
（） 传 统 控 制 面 板 把所 有 开 关 ２和
电压 的 直 流 源 开 关 频 率 ，从 而 改 变 电平 ，Ｌ Ｄ Ｅ 全灭 。
Ｌ Ｄ 端 的 电压 ，进 而 达 到 控制 要 求 Ｅ两 的 一 种 调 速 方 法 。在 脉 宽 调 速 系 统
３Ｐ Ｍ ．Ｗ 信号 的软件 实现 方法 实 现 对 Ｌ Ｄ 度 控 制 的 关 键 在 于 Ｅ亮
Ｐ Ｏ
＝
Ｏｆ ｘ ｆ：
）
根据 上 述 程序 ，搭 建实 验 电路 进
行 调 整 ，通 过 示波 器 观 测 到单 片机 的
Ｐ 输 山信 号如 图１ 图２ 示 。表 明本 ０ 、 所
图２程序产生不同 占空 比及其控制的Ｌ Ｄ Ｅ 亮度 （ 较亮 ）
程 序 完 全可 行 ，能够 有效 获 得所 需 的
提 出利用Ｐ Ｍ Ｗ 来调控 Ｌ Ｄ Ｅ 的亮度 。 ２Ｐ Ｍ￣ ．Ｗ ｆ 基本 原理 ｌ 亮 ；如 果 高低 电平 的 占空 比为 ０ １ ， ：０ 形 ，达 到 调 节 Ｌ Ｄ 度 。 软件 实 现 方 Ｅ亮
此 时全 为 低 电平 ，Ｌ Ｄ 亮 ； 如 果 高 法 如下 ： Ｅ最
化界面软件，对其控制界面的进行相
实 际运行 表 明 以上 控 制面 板 和传 应 改变也 是非 常方便 的。
参考文献
［ Ｒ ｂｒＨ． ｓｏ 著．ａＶ Ｅ ￣ 教程 ． １ ｏ ｅ Ｂ ｈ ｐ Ｌ ｂ Ｉ Ｗ７ － ］ ｔ ｉ 乔瑞萍，

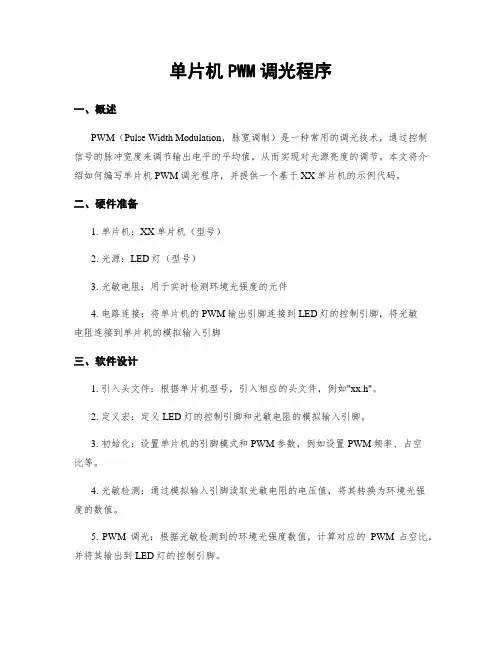

单片机PWM调光程序
单片机PWM调光程序一、概述PWM（Pulse Width Modulation，脉宽调制）是一种常用的调光技术，通过控制信号的脉冲宽度来调节输出电平的平均值，从而实现对光源亮度的调节。
本文将介绍如何编写单片机PWM调光程序，并提供一个基于XX单片机的示例代码。
二、硬件准备1. 单片机：XX单片机（型号）2. 光源：LED灯（型号）3. 光敏电阻：用于实时检测环境光强度的元件4. 电路连接：将单片机的PWM输出引脚连接到LED灯的控制引脚，将光敏电阻连接到单片机的模拟输入引脚三、软件设计1. 引入头文件：根据单片机型号，引入相应的头文件，例如"xx.h"。
2. 定义宏：定义LED灯的控制引脚和光敏电阻的模拟输入引脚。
3. 初始化：设置单片机的引脚模式和PWM参数，例如设置PWM频率、占空比等。
4. 光敏检测：通过模拟输入引脚读取光敏电阻的电压值，将其转换为环境光强度的数值。
5. PWM调光：根据光敏检测到的环境光强度数值，计算对应的PWM占空比，并将其输出到LED灯的控制引脚。
四、示例代码```c#include <xx.h> // 引入相应的头文件#define LED_PIN 1 // 定义LED灯的控制引脚#define LDR_PIN 2 // 定义光敏电阻的模拟输入引脚void init_pwm() {// 设置引脚模式为PWM输出pinMode(LED_PIN, PWM_OUTPUT);// 设置PWM参数pwmSetMode(PWM_MODE_MS);pwmSetClock(100); // 设置PWM频率为100HzpwmSetRange(1024); // 设置PWM占空比范围为0-1024 }int read_ldr() {// 读取光敏电阻的电压值int ldr_value = analogRead(LDR_PIN);// 根据电压值转换为环境光强度数值int light_intensity = map(ldr_value, 0, 1023, 0, 100);return light_intensity;}void adjust_brightness(int light_intensity) {// 根据环境光强度计算PWM占空比int pwm_duty_cycle = map(light_intensity, 0, 100, 0, 1023);// 输出PWM占空比到LED灯的控制引脚pwmWrite(LED_PIN, pwm_duty_cycle);}int main() {init_pwm(); // 初始化PWMwhile (1) {int light_intensity = read_ldr(); // 光敏检测adjust_brightness(light_intensity); // PWM调光}return 0;}```五、使用方法1. 将示例代码中的XX单片机型号替换为实际使用的单片机型号。
基于51单片机PWM调光灯设计
基于51单片机PWM调光灯设计引言随着科技的不断发展，人们对照明的要求也越来越高，不再满足于简单的开关式灯光，而是更加注重光线的亮度调节。
PWM调光技术由于其调光范围广、控制精度高等特点成为了一种常见的调光方式。
本文将以51单片机为基础，介绍一种基于PWM调光技术的灯光系统设计。
一、原理概述PWM调光技术即脉宽调制技术，通过不同占空比的高电平信号，控制LED灯的亮度。
根据一个固定的周期周期（T），将周期平均分为一个个等间隔的时间段，根据每个时间段内高电平信号的占空比（即高电平的持续时间占整个周期的比例）控制LED灯的亮度。
二、系统设计本系统主要由51单片机、脉冲宽度调制模块、MOSFET和LED灯组成。
其中，51单片机负责生成PWM控制信号，脉冲宽度调制模块用于接收单片机的PWM信号并产生相应的电压信号，MOSFET用于根据电压信号调节电流，最终通过LED灯发出可调亮度的光线。
三、硬件设计1.电源电路设计：本系统使用12V直流电源供电，通过稳压电路将电压稳定在5V，用于驱动51单片机和脉冲宽度调制模块。
2.PWM信号生成电路设计：需要为51单片机提供一个定时器来生成PWM信号。
可选择定时器2，使用定时器2的PWM输出功能。
将定时器2的输出引脚接到脉冲宽度调制模块。
3.脉冲宽度调制模块设计：根据PWM信号的不同占空比，需要将其转换为相应的电压信号。
可以使用一个RC电路来实现。
具体电路如下：将51单片机的PWM信号通过一个三极管经过RC滤波后，输入到MOSFET的栅极，控制MOSFET的导通和关断。
4.MOSFET和LED电路设计：MOSFET的特点是可以根据栅极电压的变化来控制其通断，并且具有较小的电流损耗。
因此可以使用MOSFET来控制LED的亮度。
五、软件设计1.定时器2初始化：选择定时器2作为PWM输出源后，需要对其进行初始化，设置相关的工作模式和参数。
2.PWM信号输出：在主程序中，可以通过修改定时器2的占空比寄存器来调节PWM信号的占空比。
51单片机led水滴效果PWM波(渐变带拖尾效果)
51单片机led水滴效果（渐变带拖尾效果）实现和讲解简介学习嵌入式第一个例子通常都是控制一个LED亮灭，然后是花样繁多的流水灯，但不管灯的花样如何变化，单个LED的亮度没有变化，只有亮、灭两个状态，本章我们实现如何控制LED的亮度。
1 什么是PWM脉冲宽度调制（Pulse Width Modulation，简称PWM），是利用微处理器的数字输出来对模拟电路进行控制的一种技术。
在本章的应用中可以认为PWM就是一种方波。
比如图1：是周期为10ms，占空比为60%的PWM。
占空比：高电平在一个周期之内所占的时间比率。
2 硬件设计在例说51单片机的第三章，我们讲过如何控制开发板上LED的亮灭。
首先译码器输出端LEDS6为低，T10导通，给8个LED供电，然后通过缓冲器8个输出端BD0~BD7的控制LED的亮灭（低亮高灭）。
如果BD口输出高低不断变化，则LED会闪烁；如果这种高低电平变化非常快，由于人的视觉暂留现象，LED就会出现不同的亮度。
3 软件设计3.1 PWM能否控制亮度下面我们就用实践验证PWM是否能够控制LED的亮度，测试代码如下：程序清单L1：验证PWM能否控制LED的亮度1 #include <reg52.h>2 #include "my_type.h"3 #include "hw_config.h"456 void main(void)7 {8 u8 i = 0;910 //使能独立LED的供电，即LEDS6输出低电平11 LEDEN = 0;12 ADDR0 = 0;13 ADDR1 = 1;14 ADDR2 = 1;15 ADDR3 = 1;1617 //第一个LED亮18 P0 = 0xFE;1920 while(1)21 {22 for(i=0; i<250; i++)23 {24 if(i<10)25 {26 P0 &= 0xFD; //第二个灯亮27 }28 else29 {30 P0 |= 0x02; //第二个灯灭31 }32 }33 }34 }L1(22-32)：这段代码实现P0.1输出占空比为96%的方波，而P0.0恒为低。
单片机PWM调光原理与实现方法
单片机PWM调光原理与实现方法近年来，随着LED灯具的广泛应用，调光技术也变得越来越重要。
单片机作为调光控制的核心部件之一，使用PWM（脉宽调制）技术可以实现灯光的亮度调节。
本文将介绍单片机PWM调光原理及实现方法。
一、PWM调光原理PWM是一种基于时间的调光方法，通过改变信号的高低电平持续时间的比例来调节灯光的亮度。
该方法适用于LED等光源，因为LED的发光亮度与通电时间成正比。
PWM调光原理如下：1. 设定周期：在PWM调光中，首先需要设定一个时间的基本周期。
周期越大，灯光的亮度变化也就越平滑。
典型的PWM周期一般为几十微秒。
2. 设定占空比：占空比是表示高电平时间占总周期时间的比例，通常以百分比表示。
占空比越高，灯光亮度越大；占空比越低，灯光亮度越小。
3. 生成PWM信号：根据设定的周期和占空比，单片机通过不断计数生成PWM信号。
当计数值小于占空比时，输出高电平；当计数值大于占空比时，输出低电平。
通过改变计数阈值，可以实现不同占空比的PWM信号。
4. 连接LED灯：通过PWM输出口将生成的PWM信号连接到LED灯。
当PWM信号为高电平时，LED点亮；为低电平时，LED熄灭。
通过不断重复生成PWM信号，可实现灯光的调光效果。
二、实现方法在单片机上实现PWM调光功能有多种方法，下面将介绍两种常见的实现方法。
1. 软件实现PWM调光软件实现PWM调光是通过单片机的定时器和计数器来实现的。
具体步骤如下：1) 设置定时器：选择适合的定时器工作模式，并设置定时周期。
定时周期即为PWM的周期。
2) 设置计数器：设置计数器的初值。
3) 发出PWM信号：当计数器值小于占空比时，输出高电平；否则输出低电平。
4) 重复步骤3，不断更新计数器的值，从而生成PWM信号。
2. 硬件实现PWM调光硬件实现PWM调光是通过使用专用的PWM模块和电路来实现的。
具体步骤如下：1) 配置PWM模块：根据单片机的特点，选择适合的PWM模块，并进行配置。
单片机pwm控制的基本原理
单片机pwm控制的基本原理单片机PWM控制的基本原理引言：随着科技的不断发展，单片机在各个领域的应用越来越广泛。
其中，通过单片机的PWM（脉宽调制）控制技术，可以实现对电机、LED 灯等设备的精确控制。
本文将介绍单片机PWM控制的基本原理，以及其在实际应用中的重要性。
一、什么是PWM控制？PWM，即脉宽调制（Pulse Width Modulation），是一种常见的模拟信号产生技术。
它通过控制信号的脉冲宽度来控制电路的平均电平，从而实现对各种设备的精确控制。
二、单片机PWM的工作原理单片机的PWM控制是通过改变脉冲信号的周期和占空比来实现的。
1. 脉冲信号的周期脉冲信号的周期是指脉冲的时间间隔，通常用T表示。
单片机可以通过设置定时器的初值和计数方式，来实现脉冲信号的周期控制。
定时器的时钟源可以选择内部时钟源或外部时钟源，根据需要进行配置。
通过调整定时器的初值，可以改变脉冲信号的周期。
2. 脉冲信号的占空比脉冲信号的占空比是指脉冲高电平时间与周期的比值，通常用D表示。
单片机可以通过改变定时器的计数值，来控制脉冲信号的占空比。
当计数值小于定时器初值时，输出为高电平；当计数值大于等于定时器初值时，输出为低电平。
通过调整定时器的计数值，可以改变脉冲信号的占空比。
三、单片机PWM控制的应用单片机PWM控制在各个领域都有广泛的应用，下面以电机控制和LED灯控制为例进行说明。
1. 电机控制电机控制是单片机PWM应用的重要领域之一。
通过改变PWM信号的占空比，可以控制电机的转速和转向。
当占空比较大时，电机转速较快；当占空比较小时，电机转速较慢。
通过适当调整占空比，还可以实现电机的正转、反转和停止。
2. LED灯控制单片机PWM控制还常用于LED灯的亮度调节。
通过改变PWM信号的占空比，可以控制LED灯的亮度。
当占空比较大时，LED灯亮度较高；当占空比较小时，LED灯亮度较低。
通过不断改变占空比，还可以实现LED灯的呼吸灯效果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三，程序设计思路
•
采用单片机定时器产生PWM波，然后控制LED灯的亮度。 首先对定0赋初值，使之中断（定时）5ms，再让其中断10次 （次数可设定，只是输出波占空比变化快慢不同而已），再定 义两个变量cc=0，ee=10H（不同的值会有不同的周期，即 PWM波的周期，周期不能太大，否则会闪烁）。cc++，ee--， 当cc=10H，ee=0时再cc--，ee++。在主程序中令P2.0口当cc 从0到10H的时间为高电平，而ee从10H到0的时间为低电平， 由于定时器的中断，cc不断增加，ee不断减少，则高电平时间 越来越长，低电平时间越来越短。（总周期不变） • 为了反映出定时器中断对脉冲变化的影响，在P1.0口接 一按键，按住时P1.0低电平，中断次数25次，125ms脉冲变 化一次，可看到波形占空比变化较慢，按键松开时P1.0高电平， 中断10次，则波形占空比变化较快。
四，实验仿真电路图
两个三极管有驱动作用，电感和电容起滤波作用，保证LED不至 于太过闪烁而看不清亮度变化。
感谢您的关注 !
ቤተ መጻሕፍቲ ባይዱ
二，PWM控制LED暗亮原理
对于控制LED灯有暗到亮或由亮到暗，采用的是脉宽 PWM法。它是把每一脉冲宽度均相等的脉冲列作PWM 波形，通过改变脉冲列的周期可以调频，改变脉冲的宽 度或占空比可以调压，采用适当控制方法即可使电压与 频率协调变化。可以通过调整PWM的周期、PWM的占 空比而达到控制充电电流的目的。 这次设计利用51单片机产生占空比可变的矩形波，当 产生此矩形波的I/O口通过滤波电路再与LED灯相接后， 由于输出矩形波占空比不断变化，那么一个周期内有一 部分时间LED导通，一部分时间截止，从整体来看有一 个平均电压，PWM信号频率很高的，我们无法通过肉眼 来观察到每一个周期LED灯亮灭的变化过程，所以只好 通过平均电压这样一种方式来决定这个LED的亮的程度 了。 随着波形占空比不断变化，LED灯也会有暗到亮再 从亮到暗不断变化。
PWM控制LED灯的亮度
目录
一，PWM简介 二，PWM控制LED暗亮原理 三，程序设计思路 四，实验仿真电路
一，PWM简介
脉冲宽度调制(PWM)，是英文“Pulse Width Modulation” 的缩写，简称脉宽调制，是利用微处理器的数字输出来对模 拟电路进行控制的一种非常有效的技术，广泛应用在从测量、 通信到功率控制与变换的许多领域中。 随着电子技术的发展，出现了多种PWM技术，其中包括： 相电压控制PWM、脉宽PWM法、随机PWM、SPWM法、线 电压控制PWM等
