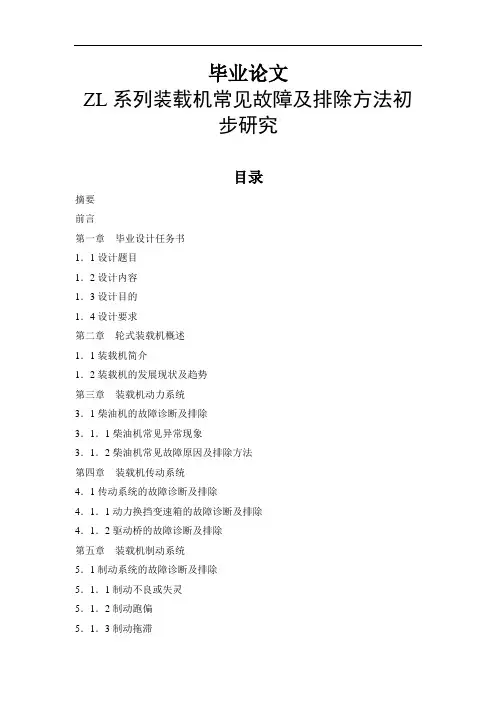

毕业论文ZL系列装载机常见故障及排除方法初步研究目录摘要前言第一章毕业设计任务书1．1设计题目1．2设计内容1．3设计目的1．4设计要求第二章轮式装载机概述1．1装载机简介1．2装载机的发展现状及趋势第三章装载机动力系统3．1柴油机的故障诊断及排除3．1．1柴油机常见异常现象3．1．2柴油机常见故障原因及排除方法第四章装载机传动系统4．1传动系统的故障诊断及排除4．1．1动力换挡变速箱的故障诊断及排除4．1．2驱动桥的故障诊断及排除第五章装载机制动系统5．1制动系统的故障诊断及排除5．1．1制动不良或失灵5．1．2制动跑偏5．1．3制动拖滞5．1．4制动异响第六章装载机行走系统6．1行走系统的故障诊断及排除6．1．1液压系统的故障诊断及排除6．1．2轮胎的故障诊断及排除第七章装载机液压系统7．1液压系统的故障诊断及排除7．1．1工作装置液压系统的故障诊断及排除7．1．2转向液压系统的故障诊断及排除第八章装载机电气系统8．1电气系统的故障诊断及排除8．1．1蓄电池的故障诊断及排除8．1．2充电系统运行的故障诊断及排除8．1．3启动机的故障诊断及排除致谢参考文献ZL系列装载机常见故障及排除方法初步研究摘要轮式装载机是一种用途较广的施工机械，广泛应用于建筑、公路、铁路、水电、港口、矿山及国防工程中，对加快工程建设速度、减轻劳动强度、提高工程质量、降低工程成本都发挥着重要的作用。
因此，近几年来，无论在国内还是在国外，装载机品种和产量都得到了迅猛发展，以成为工程机械的主导产品之一。
系统是一个有机整体，无论哪个元件出现故障，都会影响系统正常工作。
因此，系统故障与各元件的技术状况和使用状况有着密切的关系。
就液压系统而言，常见故障可分为两类：一类是突发性的，现象比较明显大多是由于油液污染严重、滤芯堵塞、滑阀卡死、阀口关闭不严或不到位、弹簧折断或变形引起一般只需调整、更换或清洗即可解决；另一类是渐变形成的，主要由于元件的磨损和老化形成，需经修理才能恢复工作。
汽车液压动力转向常见的故障诊断与排除

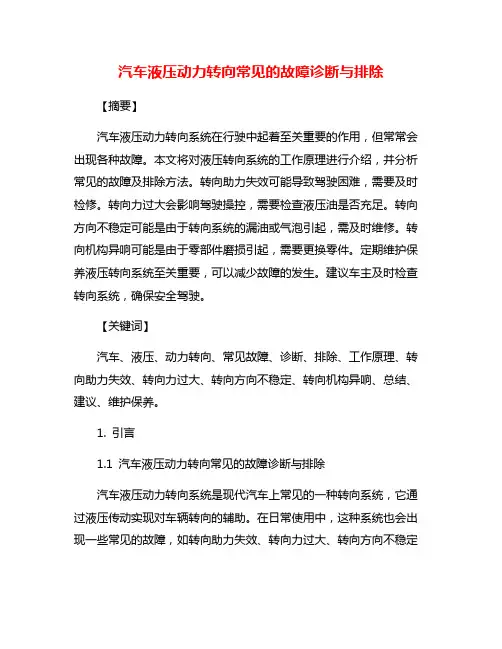

汽车液压动力转向常见的故障诊断与排除【摘要】汽车液压动力转向系统在行驶中起着至关重要的作用，但常常会出现各种故障。
本文将对液压转向系统的工作原理进行介绍，并分析常见的故障及排除方法。
转向助力失效可能导致驾驶困难，需要及时检修。
转向力过大会影响驾驶操控，需要检查液压油是否充足。
转向方向不稳定可能是由于转向系统的漏油或气泡引起，需及时维修。
转向机构异响可能是由于零部件磨损引起，需要更换零件。
定期维护保养液压转向系统至关重要，可以减少故障的发生。
建议车主及时检查转向系统，确保安全驾驶。
【关键词】汽车、液压、动力转向、常见故障、诊断、排除、工作原理、转向助力失效、转向力过大、转向方向不稳定、转向机构异响、总结、建议、维护保养。
1. 引言1.1 汽车液压动力转向常见的故障诊断与排除汽车液压动力转向系统是现代汽车上常见的一种转向系统，它通过液压传动实现对车辆转向的辅助。
在日常使用中，这种系统也会出现一些常见的故障，如转向助力失效、转向力过大、转向方向不稳定和转向机构异响等。
这些故障如果不及时诊断和排除，将会影响车辆的驾驶安全和驾驶体验。
在进行故障诊断时，首先需要了解液压转向系统的工作原理。
该系统通过液压泵、液压缸和液压储液罐等部件共同工作，为驾驶员提供转向助力。
当系统出现故障时，驾驶员可能会感觉到转向助力失效，转向力过大，转向方向不稳定或转向机构出现异响等情况。
针对这些常见故障，可以采取一些排查和修复方法，比如检查液压泵、检查液压缸、检查油液是否正常等。
在排除故障后，还需要及时进行维护保养，定期更换液压油、清洗滤清器等，以确保转向系统的正常工作。
对汽车液压动力转向系统常见故障进行及时的诊断和排除是非常重要的，同时也要注重系统的维护保养，以保证车辆的安全性和驾驶舒适性。
2. 正文2.1 液压转向系统的工作原理液压转向系统的工作原理是通过液压力来辅助驾驶员转动方向盘，从而减小驾驶员的转向力。
这种系统由液压泵、液压缸、转向助力器和液压液等部件组成。
ZL100型装载机液压转向系统故障诊断与排除
ZL100型装载机液压转向系统故障诊断与排除
一台ZL100型装载机发动机低速时转向反应缓慢，特别是急转弯时更明显，当加大发动机油门、提高转速时，上述现象消失。
询问操作手，了解近期除了日常保养，液压系统没做调整维修。
现场观察，没发现机械铰接部位有变形、松旷、裂纹现象，转向器、转向泵、转向缸等也没有漏油现象。
打开油箱检查液压油，液位正常，油质良好。
试车也没听到泵的吸空噪声及异响。
在没有详细分析之前对液压系统元件盲目拆卸、调整是决不允许的。
我们采用逻辑分析故障诊断法，首先在弄清液压系统的传动原理、结构特点、各元件在系统中的作用、系统中的有关参数及实际液压系统布置情况的基础上，结合故障特点，用推理的方法合乎逻辑地分析、判断，有目的、有方向的缩小可疑范围，排除可能的故障原因，确定故障区域，直至某个元件，最后加以排除。
找来液压系统原理图进行分析(见图1)。
依据液压传动的工作原理，负载的大小决定了系统的压力，负载的运动速度仅与流量有关而与压力无关。
液压转向沉重，是由于压力不足，而转向慢是由于流量不够。
1-转向液压泵；2-辅助供油泵；4-流量转换阀；5-溢流阀；6-转向阀；7-单向节流阀；8-转向液压缸
图１液压系统
第 1 页
本文部分内容来自互联网，不为其真实性及所产生的后果负责，如有异议请联系我们及时删除。
汽车液压动力转向常见的故障诊断与排除
汽车液压动力转向常见的故障诊断与排除汽车液压动力转向是一种通过液压传动系统来辅助司机转向操作的技术。
它可以提供更大的转向助力，在低速行驶或转弯时特别有效。
如同任何机械系统一样，液压动力转向也会有一些常见的故障。
下面是对这些故障的诊断与排除的介绍：1.转向过重或转向困难：这是液压动力转向最常见的故障之一。
通常情况下，造成这个问题的原因有很多，包括液压泵的损坏、泵皮带的松动或磨损、液压油的不足或污染等。
如果遇到转向过重或困难的情况，首先需要检查液压油的情况，确保油量充足且清洁，如果需要，及时更换液压油；检查液压泵的工作状态和泵皮带的紧固情况，如果发现问题，及时修复或更换。
2.转向助力突然丧失或不稳定：这个问题可能是由于液压泵失效、液压管路漏油或胶管老化等原因引起的。
如果转向助力突然丧失或不稳定，需要首先检查液压泵的工作状态，确保泵正常工作；然后仔细检查液压管路是否有漏油情况，如果有需要及时修复或更换；还需要检查胶管是否老化并导致漏油，如果有需要更换胶管。
4.转向角度偏移：转向角度偏移是指在转向时，车辆的转向轴发生偏移的现象。
这个问题可能是由于转向链接杆的松动、转向器件的磨损或车轮的不对心等原因引起的。
如果遇到转向角度偏移的问题，首先检查转向链接杆是否松动，如果是，需要紧固；然后检查转向器件是否磨损，如果磨损需要更换；检查车轮是否对心，如果不对心需要进行调整。
液压动力转向常见故障的诊断与排除需要对液压动力转向系统的各个组件进行检查，并根据具体情况采取相应的维修措施。
及时保养和维护液压动力转向系统，定期更换液压油和部件，可以有效地降低故障发生的概率，提高汽车的驾驶安全性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Safety is the goal, prevention is the means, and achieving or realizing the goal of safety is the basic connotation of safety prevention.
（安全管理）
单位：___________________
姓名：___________________
日期：___________________
2021版ZL100型装载机液压转向系统故障诊断与排除
2021版ZL100型装载机液压转向系统故障诊
断与排除
导语：做好准备和保护，以应付攻击或者避免受害，从而使被保护对象处于没有危险、不受侵害、不出现事故的安全状态。
显而易见，安全是目的，防范是手段，通过防范的手段达到或实现安全的目的，就是安全防范的基本内涵。
一台ZL100型装载机发动机低速时转向反应缓慢，特别是急转弯时更明显，当加大发动机油门、提高转速时，上述现象消失。
询问操作手，了解近期除了日常保养，液压系统没做调整维修。
现场观察，没发现机械铰接部位有变形、松旷、裂纹现象，转向器、转向泵、转向缸等也没有漏油现象。
打开油箱检查液压油，液位正常，油质良好。
试车也没听到泵的吸空噪声及异响。
在没有详细分析之前对液压系统元件盲目拆卸、调整是决不允许的。
我们采用逻辑分析故障诊断法，首先在弄清液压系统的传动原理、结构特点、各元件在系统中的作用、系统中的有关参数及实际液压系统布置情况的基础上，结合故障特点，用推理的方法合乎逻辑地分析、判断，有目的、有方向的缩小可疑范围，排除可能的故障原因，确定故障区域，直至某个元件，最后加以排除。
找来液压系统原理图进行分析(见图1)。
依据液压传动的工作原
理，负载的大小决定了系统的压力，负载的运动速度仅与流量有关而与压力无关。
液压转向沉重，是由于压力不足，而转向慢是由于流量不够。
1-转向液压泵；2-辅助供油泵；4-流量转换阀；5-溢流阀；6-转向阀；7-单向节流阀；8-转向液压缸
图１液压系统
根据经验，液压系统出现转向沉重，多数是由于溢流阀调定压力低或转向泵、转向器、转向缸等内漏引起。
由于内漏使压力达不到额定值或压力建立迟缓，由于内漏使流量减小，表现为空负载或轻负载时转向轻，重负载时沉重，或慢转时轻、快转时沉。
而此时的故障现象与以往不同。
我们在工作缸的两接头处分别接一压力表，重新试车。
在轻重不同负载下，发动机低速与高速时快打比慢打方向压力表值略高一点。
由此作出判断，故障的主要原因是由于发动机低速时流量小引起的。
我们拆卸流量转换阀组，发现阀芯密封性能下降、弹簧弹力不够。
流量转换阀(见图2)的作用是，发动机转速低时由于转向泵和辅助泵流量小，流经固定节流孔产生的压差小，不足以使阀克服弹簧力而移动，阀芯位于左端，辅助泵和转向泵的油全部流入转向油路；发动
机中速时通过两节孔流量增加，压差增大，使阀芯克服弹簧力略向右移，辅助泵的油液分为两部分流入转向和工作装置；发动机转速继续增高，节流孔压差进一步增大，使阀芯在右端极限位置，隔断辅助泵流向转向油路，辅助泵全部流入工作油路。
弹簧变软，使发动机低速时辅助泵只向工作油路供油，从而使转向油路流量小，转向反应迟缓。
1-转向泵；2-辅助泵；3-工作泵；4-阀组；5-阀芯；6，７-单向阀；8，9-节流孔
图2流量转换阀
更换弹簧后重新试车，故障消失。
由此可见，排除故障要正确判断故障现象，运用科学的方法，理论知识与实践经验相结合。
