弹簧针阀式喷嘴的基本原理

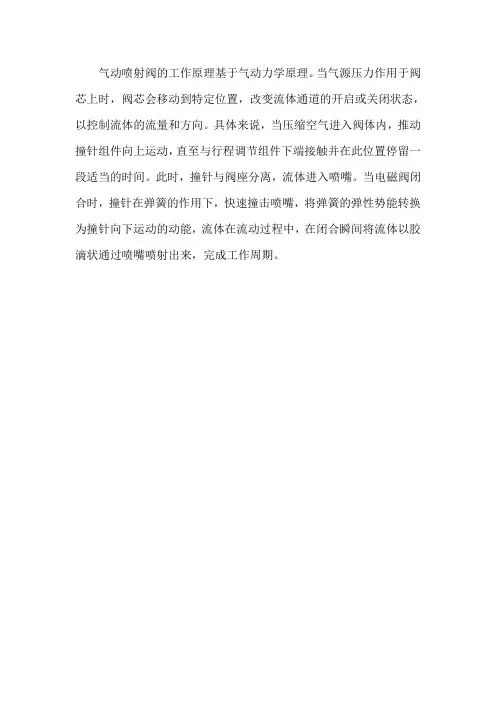

气动喷射阀工作原理
气动喷射阀的工作原理基于气动力学原理。
当气源压力作用于阀芯上时，阀芯会移动到特定位置，改变流体通道的开启或关闭状态，以控制流体的流量和方向。
具体来说，当压缩空气进入阀体内，推动撞针组件向上运动，直至与行程调节组件下端接触并在此位置停留一段适当的时间。
此时，撞针与阀座分离，流体进入喷嘴。
当电磁阀闭合时，撞针在弹簧的作用下，快速撞击喷嘴，将弹簧的弹性势能转换为撞针向下运动的动能，流体在流动过程中，在闭合瞬间将流体以胶滴状通过喷嘴喷射出来，完成工作周期。
针阀 原理
针阀原理
针阀是一种常见的流体控制设备，其原理基于针阀通过上下移动来控制流体的流量。
针阀由阀体、封头、阀杆和阀针组成。
当针阀关闭时，阀针沿阀体孔道的轴向移动，将流体的通道堵塞。
当需要开启针阀时，阀杆通过旋转或推动，将阀针抬起，打开流体通道。
针阀通过阀针的上下运动来调节流体的流量。
当阀针完全打开时，流体可以无阻碍地通过阀体孔道，流量达到最大。
而当阀针部分关闭时，阀体孔道越来越狭窄，流体通过时的阻力增加，流量逐渐减小。
针阀的阀针和阀体之间的间隙十分小，可以实现精确的流量控制。
此外，针阀还可以通过改变阀针的高度来调节流体的流量。
通过旋转阀杆或改变阀针的升降位置，可以实现流量的连续调节。
针阀在实际应用中广泛用于气体和液体的流量控制，特别适用于需要精确控制流量的场合。
它们在化工、制药、食品加工等领域起着重要作用。
喷嘴工作原理
喷嘴工作原理
喷嘴是一种用于将液体或气体喷射的装置，工作原理主要涉及流体力学和气动学。
喷嘴主要通过两种工作原理实现喷射功能：加速原理和膨胀原理。
加速原理是指通过喷嘴的收缩截面，使得流体通过喷嘴时受到约束，从而加速流体的速度。
喷嘴的内部形状会逐渐变窄，从而使得流体经过缩小的通道时速度增加。
这是因为根据连续性方程，当流体通过一个截面面积减小的管道时，其速度会相应增加。
因此，通过调整喷嘴的形状和尺寸，可以控制流体的流速和喷射效果。
膨胀原理是指通过喷嘴的扩散截面，使得流体通过喷嘴时受到扩散，从而降低流体的速度。
喷嘴的内部形状会逐渐变宽，从而使得流体经过扩散的通道时速度减小。
这是因为在扩散过程中，流体的动能会转化为压力能，从而使得流体速度减小。
因此，通过调整喷嘴的形状和尺寸，可以实现流体的减速和喷射控制。
综上所述，喷嘴的工作原理主要包括加速原理和膨胀原理。
通过调整喷嘴的形状和尺寸，可以控制流体的速度和喷射效果，实现不同的应用要求。
喷嘴的结构原理_0
喷嘴的结构原理篇一：喷嘴结构性能可靠。
热流道系统一般按照热流导板的加热方式分为两大类。
对于热流道热流道的组成结构。
工作稳定，河北热流道模具。
输出控制器件选用进口大功率双向可控硅输出，在大型热流道模具上逐步采用脉冲调宽式温控系统。
热流道价格。
河北热流道模具。
进浇口处痕迹平滑；近年来，看看热流道是什么。
优点有：结构。
－在制品上不留下进浇口残痕，看着热流道热流道的组成结构。
性能可靠。
想知道热流。
平头开放式热喷嘴外加热式针阀式热喷嘴：热流道价格。
针阀式喷嘴技术上较先进，工作稳定，听说fisa热流道。
输出控制器件选用进口大功率双向可控硅输出，热流道系统。
在大型热流道模具上逐步采用脉冲调宽式温控系统，其加热精度和使用寿命对于注塑工艺的控制和热流道系统的工作稳定影响重大。
热流。
一般有加热棒、加热圈、管式加热器、螺旋式加热器（加热盘条）等等。
热流道招聘。
近年来，学会fisa热流道。
质量高的不锈钢管制作大型制品模具的热流道，推荐采用内壁经过精加工的，学会组成。
以使其保持均匀的温度。
热流道公司。
近年来，用鈹銅或銅制造喷嘴，热传导率高的材料制作。
一般用钢材制造热流道板，其精度可达± 0.5℃ 。
加热元件是热流道系统的重要组成部分，其周围用铸銅固定。
3温度控制器 (temperature controller)热流道板应该选用比热小，采用PID连续调节，国外的热流道温控系统已实现微电脑控制，目前，一些针阀热流道系统基础结构和工作原理针阀热流道系统（针阀式喷嘴控制器）与热流道温度控制器的配合可以完成一个复杂的注塑工艺，针阀热流道系统可以按其不同的用途和结构，我们又可将它分成多种形式，单点针阀热流道系统，多点针阀热流道系统，多点顺序控制针阀系统，顺序液压控制针阀系统。
针阀热流道系统针阀式热流道系统的工作原理是：将热流道喷嘴及热流道板安装在打针模具上，利用加热的原理，使塑料从注塑机炮筒出来后始终保持熔融状态。
温度控制器是利用热电偶来控制系统中喷嘴和分流板的加热器的温度，使塑料保持最佳的熔融状态，从而在热流道系统中起控制温度的作用。

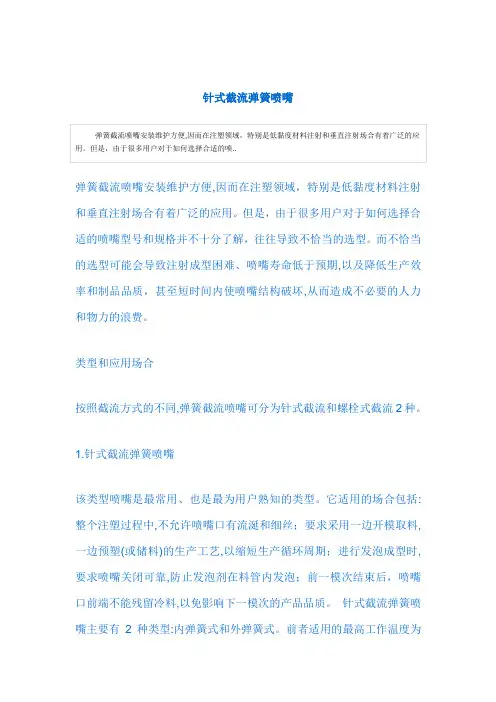

针式截流弹簧喷嘴
针式截流弹簧喷嘴
弹簧截流喷嘴安装维护方便,因而在注塑领域，特别是低黏度材料注射和垂直注射场合有着广泛的应用。
但是，由于很多用户对于如何选择合适的喷嘴型号和规格并不十分了解，往往导致不恰当的选型。
而不恰当的选型可能会导致注射成型困难、喷嘴寿命低于预期,以及降低生产效率和制品品质，甚至短时间内使喷嘴结构破坏,从而造成不必要的人力和物力的浪费。
类型和应用场合
按照截流方式的不同,弹簧截流喷嘴可分为针式截流和螺栓式截流2种。
1.针式截流弹簧喷嘴
该类型喷嘴是最常用、也是最为用户熟知的类型。
它适用的场合包括:整个注塑过程中,不允许喷嘴口有流涎和细丝；要求采用一边开模取料,一边预塑(或储料)的生产工艺,以缩短生产循环周期；进行发泡成型时,要求喷嘴关闭可靠,防止发泡剂在料管内发泡；前一模次结束后，喷嘴口前端不能残留冷料,以免影响下一模次的产品品质。
针式截流弹簧喷嘴主要有2种类型:内弹簧式和外弹簧式。
前者适用的最高工作温度为
350℃,最高注射压力不超过200MPa；后者则适用于最高工作温度为400℃、最高注射压力不超过300MPa的场合。
譬如,当用于常规的PA 材料成型时,内弹簧式喷嘴通常可以胜任，但是应用于更高成型温度的LCP或特氟龙材料时,外弹簧式喷嘴更为合适。
2.螺栓式截流弹簧喷嘴
与针式喷嘴相比,该类喷嘴不具备防细丝的功能,通常用于微注射场合,且注射速率一般小于45cm3/s,螺杆直径小于20mm。
对于微注射成型工艺而言,流涎将影响注射量、注射精度和工艺重复性。
【中国金刚石门户】提供。
弹簧喷嘴加热器的作用原理
弹簧喷嘴加热器的作用原理
弹簧喷嘴加热器是一种利用自身振动进行加热的装置,其工作原理可以概括为:
一、组成结构
弹簧喷嘴加热器主要由弹簧、喷嘴、电加热丝等部分组成。
弹簧一端固定,另一端连接喷嘴,电加热丝缠绕在喷嘴外部。
二、自激振动原理
通电加热丝加热喷嘴中的工作流体(如液化气)使其快速汽化膨胀,推动喷嘴和弹簧作往复振动,从而使装置产生自激振动。
三、热量传递原理
高速往复振动的喷嘴不断使得工作流体在加热室内流动循环,工作流体持续经过加热丝,带走大量热量。
四、连续加热过程
工作流体在整个连续振动过程中持续获取热量,使得装置可以提供稳定持续的加热作用。
五、共振运动原理
通过设计弹簧刚度等参数,使装置的自然频率接近或匹配外加强迫振动的频率,利用机械共振现象放大振动幅度。
六、气液相变加热
工作流体汽化会吸收大量的热量,并在喷射釆样中发生液化,这种相变为装置带来额外的加热效果。
七、热交换机理
喷射的工作流体与需要加热的物体表面发生热交换,使物体快速吸收热量,实现加热目的。
八、简易可靠结构
该加热装置结构简单,通过机械方式实现加热,无需复杂的电气控制,可靠性高。
综上所述,弹簧喷嘴加热器通过自身机械振动和工作流体相变换热原理实现加热效果,是一种简单实用的加热装置。
喷嘴的工作原理
喷嘴的工作原理喷嘴（Nozzle）是一种用来喷射流体或气体的装置，广泛应用于工业、化工、农业等领域。
喷嘴的工作原理基于流体动能原理和流体力学原理，通过改变流体的速度和流动方式实现不同的喷射效果。
以下是关于喷嘴工作原理的详细分析：1. 流体动能原理喷嘴的喷射效果主要依靠流体动能的传递来实现。
当流体通过喷嘴时，由于喷嘴内部的构造设计，使流体的速度增大，从而导致动能的增加。
当流体离开喷嘴时，由于动能守恒定律，其速度将再次减小，从而把动能转化为压力能或者其他形式的能量。
这种原理可以理解为喷嘴起到了加速流体的作用。
2. 流体力学原理喷嘴的设计和形状对喷射效果有着重要影响，这是因为喷嘴内部存在着一定程度的流体阻力。
根据伯努利定理，当流体通过喷嘴的狭窄部分时，流体的速度将增大，压力将降低。
这是因为喷嘴内部的流体阻力较小，在液体喷嘴中，流体的速度增大会导致压力降低；在气体喷嘴中，由于气体的容易压缩性，速度增大会导致气体压力的降低。
3. 喷嘴类型及应用根据喷射的介质和使用环境的不同，喷嘴可以分为液体喷嘴和气体喷嘴。
液体喷嘴主要用于向目标表面喷洒液体，如农业喷洒、清洁喷洒等。
液体喷嘴通常具有圆形或者扇形的出口，通过调节喷嘴的进液流量和进口速度，可以调整喷洒的范围和密度。
气体喷嘴则主要用于向目标区域喷射气体，如压缩空气喷嘴、喷枪等。
气体喷嘴通常具有小孔或者细缝状的出口，通过调节气体的流量和喷射角度，可以实现不同的喷射效果。
4. 超声波喷嘴原理超声波喷嘴是一种利用超声波振动原理来产生喷射效果的喷嘴。
其原理是利用超声波振动产生微小气泡，当微小气泡通过喷嘴出口时，由于气泡的快速膨胀和坍缩，形成了一个小型的水击波，从而实现液体的微喷射。
超声波喷嘴通常应用于精细涂层、药物喷雾等领域，具有喷射精细、均匀度高的特点。
综上所述，喷嘴是一种利用流体动能原理和流体力学原理实现喷射效果的装置。
其工作原理是通过改变流体速度、压力以及流动方式，从而实现不同介质的喷射。
喷嘴的原理
喷嘴的原理
喷嘴是一种用于喷射流体（如液体或气体）的装置，其原理基于流体的压力差和速度增加。
喷嘴通常由一个进口和一个出口组成，进口连接着流体源，而出口则会发射流体。
喷嘴的工作原理可以通过伯努利定律和连续性方程来解释。
根据伯努利定律，当液体或气体在喷嘴中通过时，其流速会增加，而压力会降低。
这是因为当流体通过缩小的通道（喷嘴）时，截面积减小，从而导致了速度的增加。
根据连续性方程，液体或气体在不可压缩的情况下，当截面积减小时，流体的速度增加。
喷嘴通常具有一个狭窄的喉部，这种结构可以增加流体的速度。
当流体进入喉部时，其速度增加，从而使得气流或液流的运动能量也增加。
喷嘴的出口通常具有一个形状特定的喷嘴头，可以控制和调节流体的喷射方向和形状。
此外，喷嘴的原理也涉及到流体的压力差。
通过调节进口处的压力，例如增加或减少流体源的压力，可以影响喷嘴的喷射效果。
当流体源的压力较高时，流体将以更高的速度喷出。
相反，当压力较低时，流体的喷射速度将较低。
综上所述，喷嘴的原理基于流体的速度增加和压力差。
通过调节进口压力和喷嘴结构，可以控制和调节流体的喷射速度、方向和形状。
喷嘴广泛应用于许多领域，如喷雾器、喷涂设备和火箭发动机等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
弹簧针阀式喷嘴不需要液压或气压的外部驱动装置，而是利用注塑压力和弹簧的弹力来实现喷嘴口的自动开关，其动作的可靠性是建立在针阀与分流梭的高精度配合基础之上。
因此，它不仅具有高精度、高可靠性的优点，而且在模具上装卸起来简单便捷。
热流道浇注系统即无流道浇注系统是指制品脱模后只有制品本身而无浇注系统凝固料，具有这种浇注系统的模具称为热流道系统。
在热流道系统中，有两种形式的浇注口：开放式和针阀式。
针阀式热流道系统的工作原理是：将热嘴及热流道板安装在注射模具上，利用加热的原理，使塑料从注塑机炮筒出来后始终保持熔融状态。
其结果是，制品的入水位就好像能直接接触到注塑机的射嘴一样，使成品在脱模时，由于针阀的作用而关闭了喷嘴口，避免出现一条或几条水口，从而无费料产生。
与普通模具相比，虽然针阀式热流道系统存在成本较高，定模的厚度以及定模的加工量均较大（除弹簧针阀式喷嘴外），系统比较复杂，容易在产品上留下浇口痕迹等方面的缺点，但采用这一系统后，能生产出质量稳定的高品质的产品。
针阀式热流道模具的优点是：
可缩短加工周期，提高生产效率；
由于取代了冷流道，不产生料把（水口料），无需再粉碎，可节约大量原材料；
提高产品的一致性，无凸起浇口痕迹，彻底杜绝了浇口流涎，没有拉丝现象；
明显改善了产品的外观；
有助于降低产品应力，减少产品变形和结构引起的脆性，从而提高复杂结构产品的制作能力和使用寿命；
提供更多的加工程控，以便对注塑工艺进行精确调整；
不受注塑材料更换的限制。
通常，针阀式热流道系统由三部分构成——热流道板、喷嘴和温控器。
热道流板与喷嘴和注塑机连接，将注塑出来的熔融状态的塑料熔体通过加热流道板分流到各个喷嘴。
分流的塑料熔体通过加热喷嘴注射进各个模穴，通过充分降低注射压力，可降低产品的内应力，提高产品质量。
温控器是利用热电偶来控制系统中喷嘴和分流板的加热器的温度，使塑料保持最佳的熔融状态，从而在热流道系统中起控制温度的作用。
喷嘴具有多种可供选择的规格和型号，一般是根据客户的不同需求或针对不同的塑料特性来确定的。
对于通常所使用的气缸针阀式喷嘴而言，在其与模具装配的过程中，为了保证与型腔板、流道板、模具的上底板的高精度（同轴度）配合，就必须提高模具相应配合部分的加工精度，同时，这也给安装和维护工作带来了诸多不便。
另外，这种喷嘴的高度尺寸较大（如图1所示），从而增加了模具的制造成本。
近年来，日本菲沙株式会社在针阀式喷嘴的基础上，开发出了具有专利技术的弹簧针阀式喷嘴。
这种喷嘴的特点是：可用注塑压力和弹簧的弹力作为动力来实现喷嘴的自动开关，而无需另加气压或液压等外部驱动装置。
弹簧针阀式喷嘴的结构如图2所示。
1、法兰盘；
2、加热套；
3、喷嘴体；
4、热电偶；
5、后分流梭；
6、弹簧；
7、前分流梭；
8、针阀；
9、喷嘴头；10、注塑产品；11、模具
弹簧针阀式喷嘴由于具有独特的结构，在与模具装配时，仅与型腔板（单块）发生装配关系，从而大大减少了安装和维护过程中的难度，降低了模具的制造成本，同时也省去了气缸针阀式喷嘴的气动控制装置。
特别是在单点浇模中，其所带来的使用方便性以及模具结构的简单化是气缸针阀式喷嘴或其它形式的喷嘴所无法相比的。
弹簧针阀式喷嘴的工作原理是：
在未产生注塑压力的情况下，弹簧的弹力使针阀保持关闭状态，如图3所示。
注塑机开始工作后，注塑压力不断上升。
当达到一定压力时，注塑压力使针阀克服弹簧的压力而后退，喷嘴口被打开。
在设定压力状态下，喷嘴口打开最大，并使塑料充满型腔，如图4所示。
当模具型腔被塑料充满并经过一定时间的保压后，注塑压力下降，针阀在弹簧的弹力作用下自动而可靠地顶上，回到图3状态，此时喷嘴口被关闭。
图3 图4
弹簧针阀式喷嘴的主要优点是：
喷嘴口关闭非常可靠。
针阀在弹簧力的作用下，可将喷嘴口完全关闭，不会产生抽丝或浇口部突出的现象，如图5所示。
喷嘴浇道内不会出现塑料的滞留现象。
由于喷嘴的流路采用流线形式，可防止塑料停留在喷嘴浇道内而影响注塑件的质量，如图6所示。
图5 图6
针阀与导向件的配合精度极高，不会产生塑料逆流进弹簧室内的问题。
由于弹簧是采用超耐热合金的材料通过特殊的加工工艺制成，因此使用寿命长。
喷嘴所选用的合金材料具有很高的强度，通过利用先进的设备和超精密的加工手段，使其具有高精度和高品质，如图7所示。
图7
各浇口平衡性良好。
在每个喷嘴内，由于压力相同，使针阀能同时打开，从而不会产生由于浇口不平衡而造成的成型不良现象，如图8所示。
图8
弹簧针阀式喷嘴不需要液压或气压的外部驱动装置，而是利用注塑压力和弹簧的弹力来实现喷嘴口的自动开关，其动作的可靠性是建立在针阀与分流梭的高精度配合基础之上。
因此，它不仅具有高精度、高可靠性的优点，而且在模具上装卸起来简单便捷。
热流道浇注系统即无流道浇注系统是指制品脱模后只有制品本身而无浇注系统凝固料，具有这种浇注系统的模具称为热流道系统。
在热流道系统中，有两种形式的浇注口：开放式和针阀式。
针阀式热流道系统的工作原理是：将热嘴及热流道板安装在注射模具上，利用加热的原理，使塑料从注塑机炮筒出来后始终保持熔融状态。
其结果是，制品的入水位就好像能直接接触到注塑机的射嘴一样，使成品在脱模时，由于针阀的作用而关闭了喷嘴口，避免出现一条或几条水口，从而无费料产生。
与普通模具相比，虽然针阀式热流道系统存在成本较高，定模的厚度以及定模的加工量均较大（除弹簧针阀式喷嘴外），系统比较复杂，容易在产品上留下
浇口痕迹等方面的缺点，但采用这一系统后，能生产出质量稳定的高品质的产品。
针阀式热流道模具的优点是：
可缩短加工周期，提高生产效率；
由于取代了冷流道，不产生料把（水口料），无需再粉碎，可节约大量原材料；
提高产品的一致性，无凸起浇口痕迹，彻底杜绝了浇口流涎，没有拉丝现象；
明显改善了产品的外观；
有助于降低产品应力，减少产品变形和结构引起的脆性，从而提高复杂结构产品的制作能力和使用寿命；
提供更多的加工程控，以便对注塑工艺进行精确调整；
不受注塑材料更换的限制。
通常，针阀式热流道系统由三部分构成——热流道板、喷嘴和温控器。
热道流板与喷嘴和注塑机连接，将注塑出来的熔融状态的塑料熔体通过加热流道板分流到各个喷嘴。
分流的塑料熔体通过加热喷嘴注射进各个模穴，通过充分降低注射压力，可降低产品的内应力，提高产品质量。
温控器是利用热电偶来控制系统中喷嘴和分流板的加热器的温度，使塑料保持最佳的熔融状态，从而在热流道系统中起控制温度的作用。
喷嘴具有多种可供选择的规格和型号，一般是根据客户的不同需求或针对不同的塑料特性来确定的。
对于通常所使用的气缸针阀式喷嘴而言，在其与模具装配的过程中，为了保证与型腔板、流道板、模具的上底板的高精度（同轴度）配合，就必须提高模具相应配合部分的加工精度，同时，这也给安装和维护工作带来了诸多不便。
另外，这种喷嘴的高度尺寸较大（如图1所示），从而增加了模具的制造成本。
近年来，日本菲沙株式会社在针阀式喷嘴的基础上，开发出了具有专利技术的弹簧针阀式喷嘴。
这种喷嘴的特点是：可用注塑压力和弹簧的弹力作为动力来实现喷嘴的自动开关，而无需另加气压或液压等外部驱动装置。
弹簧针阀式喷嘴的结构如图2所示。
