互换性与技术测量试卷含部分答案
互换性与测量技术试卷及答案.(精选)
注：学生不得在草稿纸上答题，答题不得超出框体。
注：学生不得在草稿纸上答题，答题不得超出框体。
答：2．表面粗糙度的评定参数可以分为几类？列举出至少4种参数的名称和代号，并说明它们各自的适用场合。
（7分）答：3．评定齿轮传递运动准确性和评定齿轮传动平稳性指标都有哪些？（10分）答：四．标注与改错题（共18分，按具体要求答题）1.试将下列各项几何公差要求标注在所示的图上。
（8分）（1）Φ100h8圆柱面对Φ40H7孔轴线的径向圆跳动公差为0.025mm。
（2）Φ40H7孔圆柱度公差为0.007mm。
（3）左右两凸台端面对Φ40H7孔轴线的圆跳动公差为0.012mm。
（4）轮毂键槽（中心面）对Φ40H7孔轴线的对称度公差为0.02mm。
解：2．改正所示图上的几何公差标注的错误（几何公差特征符号不允许变更）。
（10 分）注：学生不得在草稿纸上答题，答题不得超出框体。
注：学生不得在草稿纸上答题，答题不得超出框体。
注：学生不得在草稿纸上答题，答题不得超出框体。
说明它们各自的适用场合。
（7分）答：表面粗糙度的评定参数可以分为4类。
（1分）（1）轮廓的算术平均偏差Ra （1分）（2）轮廓的最大高度Rz （1分）凡是有表面粗糙度要求的表面，必须选用一个幅度参数，一般情况下可以从Ra和Rz中任选一个。
在常用值范围内（Ra为0.025～6.3mμ）优先选用参数Ra，当表面过于粗糙或太光滑时，即表面粗糙度要求特别低或特别高（100mμ>Ra>6.3mμ或0.008mμ<Ra<0.025mμ）的时候，多选用参数Rz；（3）轮廓单元的平均宽度Rs m （2分）对有特殊要求的少数零件的重要表面中某些关键的主要表面有更多的功能要求时，例如，光泽表面、涂镀性、抗腐蚀性、减小流体流动摩擦阻力（如车身迎风面）、密封性等，就需要控制Rs m（轮廓单元平均宽度）数值。
（4）轮廓支承长度率Rm r（c）（2分）对表面的支撑刚度和耐磨性有较高要求时（如轴瓦、轴承、量具等），则需要规定Rm r（c）来进一步控制加工表面的特征质量。
互换性与测量技术试卷及答案
互换性与测量技术试卷及答案-CAL-FENGHAI.-(YICAI)-Company One11．矩形花键的定心方式有哪几种？国标规定采用何种方式为什么（8分）答：2．表面粗糙度的评定参数可以分为几类？列举出至少4种参数的名称和代号，并说明它们各自的适用场合。
（7分）答：3．评定齿轮传递运动准确性和评定齿轮传动平稳性指标都有哪些（10分）答：四．标注与改错题（共18分，按具体要求答题）1.试将下列各项几何公差要求标注在所示的图上。
（8分）（1）Φ100h8圆柱面对Φ40H7孔轴线的径向圆跳动公差为0.025mm。
（2）Φ40H7孔圆柱度公差为0.007mm。
（3）左右两凸台端面对Φ40H7孔轴线的圆跳动公差为0.012mm。
（4）轮毂键槽（中心面）对Φ40H7孔轴线的对称度公差为0.02mm。
解：36是因为：现代工业对机械零件的质量要求不断提高，对花键联接的要求也不断提高，采用小径定心时，热处理后的变形可用内圆磨修复（2分）；小径定心的定心精度高，定心稳定性好，而且使用寿命长，更有利于产品质量的提高（2分）。
2．表面粗糙度的评定参数可以分为几类？列举出至少4种参数的名称和代号，并说明它们各自的适用场合。
（7分）答：表面粗糙度的评定参数可以分为4类。
（1分） （1）轮廓的算术平均偏差Ra （1分） （2）轮廓的最大高度Rz （1分）凡是有表面粗糙度要求的表面，必须选用一个幅度参数，一般情况下可以从Ra 和Rz 中任选一个。
在常用值范围内（Ra 为0.025～6.3m μ）优先选用参数Ra ，当表面过于粗糙或太光滑时，即表面粗糙度要求特别低或特别高（100m μ>Ra >6.3m μ或0.008m μ<Ra <0.025m μ）的时候，多选用参数Rz ；（3）轮廓单元的平均宽度Rs m （2分）对有特殊要求的少数零件的重要表面中某些关键的主要表面有更多的功能要求时，例如，光泽表面、涂镀性、抗腐蚀性、减小流体流动摩擦阻力（如车身迎风面）、密封性等，就需要控制Rs m （轮廓单元平均宽度）数值。
互换性与测量技术试卷及答案

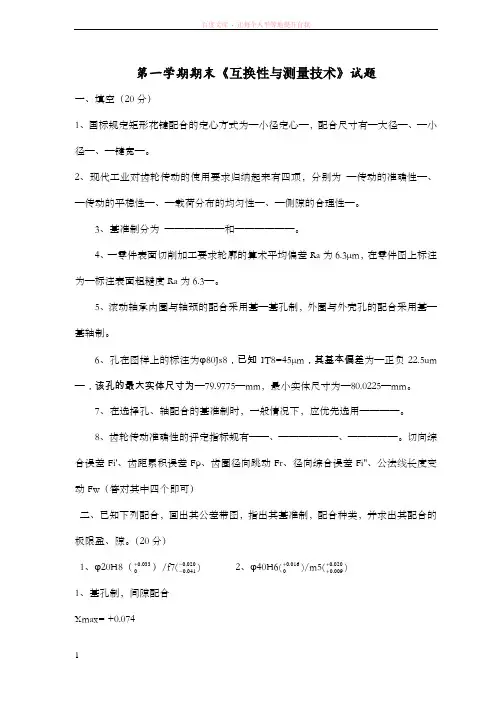

第一学期期末《互换性与测量技术》试题一、填空（20分）1、国标规定矩形花键配合的定心方式为—小径定心—，配合尺寸有—大径—、—小径—、—键宽—。
2、现代工业对齿轮传动的使用要求归纳起来有四项，分别为 —传动的准确性—、—传动的平稳性—、—载荷分布的均匀性—、—侧隙的合理性—。
3、基准制分为 ——————和——————。
4、一零件表面切削加工要求轮廓的算术平均偏差Ra 为6.3μm ，在零件图上标注为—标注表面粗糙度Ra 为6.3—。
5、滚动轴承内圈与轴颈的配合采用基—基孔制，外圈与外壳孔的配合采用基—基轴制。
6、孔在图样上的标注为φ80Js8，已知IT8=45μm ，其基本偏差为—正负22.5um —，该孔的最大实体尺寸为—79.9775—mm ，最小实体尺寸为—80.0225—mm 。
7、在选择孔、轴配合的基准制时，一般情况下，应优先选用————。
8、齿轮传动准确性的评定指标规有——、——————、—————。
切向综合误差Fi'、齿距累积误差Fp 、齿圈径向跳动Fr 、径向综合误差Fi''、公法线长度变动Fw （答对其中四个即可）二、已知下列配合，画出其公差带图，指出其基准制，配合种类，并求出其配合的极限盈、隙。
（20分）1、φ20H8（033.00+）/f7(020.0041.0--)2、φ40H6(016.00+)/m5(020.0009.0++)1、基孔制，间隙配合 Xmax= +0.074Xmin= +0.0202、基孔制，过渡配合Xmax= +0.007Ymax= - 0.020三、判断题（对打“∨”错打“╳”填入括号内）（10分）（F）1、最大极限尺寸一定大于基本尺寸，最小极限尺寸一定小于基本尺寸。
（T）2、公差是指允许尺寸的变动量。
（T）3、一般以靠近零线的那个偏差作为基本偏差。
（F）4、在间隙配合中，孔的公差带都处于轴的公差带的下方。
（F）5、位置公差就是位置度公差的简称，故位置度公差可以控制所有的位置误差。
互换性与技术测量试题及答案
互换性与技术测量试题及答案一、试题一、选择题（每题2分，共20分）1. 以下哪个不是互换性的基本条件？A. 尺寸一致性B. 几何形状一致性C. 功能一致性D. 材料一致性2. 在互换性设计中，以下哪个参数用于表示零件加工误差？A. 基本尺寸B. 上偏差C. 下偏差D. 公差3. 在技术测量中，以下哪个是测量误差的主要来源？A. 测量工具误差B. 测量方法误差C. 测量环境误差D. 所有以上选项4. 以下哪个测量方法属于间接测量？A. 尺寸测量B. 重量测量C. 温度测量D. 压力测量5. 在互换性设计中，以下哪个表示配合的最小间隙？A. 基本尺寸B. 上偏差C. 下偏差D. 公差二、判断题（每题2分，共20分）1. 互换性设计可以降低制造成本。
（）2. 公称尺寸是指零件的加工尺寸。
（）3. 在技术测量中，绝对误差是指测量值与真实值之间的差。
（）4. 测量误差越小，测量精度越高。
（）5. 在互换性设计中，配合间隙越大，零件磨损越严重。
（）三、填空题（每题2分，共20分）1. 互换性设计的基本原则是保证零件的______、______和______。
2. 在互换性设计中，公差带是由______、______和______组成的。
3. 测量误差包括______误差、______误差和______误差。
4. 在技术测量中，测量方法误差主要包括______误差、______误差和______误差。
5. 互换性设计中的配合分为______配合、______配合和______配合。
四、简答题（每题5分，共20分）1. 简述互换性设计的基本原则。
2. 简述测量误差的分类及特点。
3. 简述互换性设计中的配合种类及其特点。
4. 简述技术测量中减小测量误差的方法。
二、答案一、选择题1. D2. D3. D4. B5. C二、判断题1. √2. ×3. √4. √5. ×三、填空题1. 尺寸一致性、几何形状一致性、功能一致性2. 基本尺寸、上偏差、下偏差3. 系统误差、随机误差、粗大误差4. 方法误差、操作误差、环境误差5. 过盈配合、间隙配合、过渡配合四、简答题1. 互换性设计的基本原则：保证零件的尺寸一致性、几何形状一致性和功能一致性。
互换性与测量技术期末试卷及答案4套
：_______________专业：________________ 班级：________________ 姓名：___________学号：________________座号：___密 封 线 内 不 要 答 题———————————密———————————————封———————————————线————————————一、填空（每空2分，共30分）1．所谓互换性是指同一规格的一批零件或部件中，任取其一，不需要任何 或 装在机器上并达到规定的功能要求。
互换性的种类按照互换程度，可以分为 、和 。
2．一个完整的测量过程应包括 、 、 、 四个基本要素。
3．测量误差按其性质可为 、 、 。
4．滚动轴承是标准部件，为了便于互换，轴承内圈与轴采用基 制配合，外圈与孔采用基 制配合。
6．用量规检验产品工件时，其合格标志是 ， ，反之，即为不合格品。
二、单项选择题（每小题2分，共20分）1．下列测量器具中满足阿贝测长原则的是 。
（ ） A ．游标卡尺 B ．百分表 C ．千分尺 D ．量块2．下列叙述正确的是 。
（ ）A ．为了实现互换性，零件的公差应规定得越小越好。
B ．公差一般为正，在个别情况下也可以为负或零。
C ．过渡配合可能有间隙，也可能有过盈。
因此过渡配合可能是间隙配合，也可能是过盈配合。
D ．一般情况下应优先选用基孔制。
3．决定尺寸公差带大小的是 。
（ ）A ．公差等级B ．公称尺寸C ．实际偏差D ．基本偏差4．下列配合零件不应选用基轴制的是 。
（ ）A ．滚动轴承外圈与外壳孔。
B ．同一轴与多孔相配，且有不同的配合性质。
C ．滚动轴承内圈与轴。
D ．轴为冷拉圆钢，不需再加工。
5．方向公差具有综合控制被测要素 的职能。
（ ） A ．形状和位置 B ．形状和方向C ．位置D ．方向和位置三、计算、作图题（总计5小题，共50分）1．根据表中的已知数据，填写表中的空格（16分）序号 尺寸标注公称尺寸极限尺寸极限偏差 公差上极限尺寸下极限尺寸上极限偏差 下极限偏差1 孔2轴φ70.041+0.011题 号 一 二 三 总分 得 分 阅卷人得 分得 分得 分***学院《互换性与测量技术》课程试卷2015――2016 学年第 1 学期：_______________专业：________________ 班级：________________ 姓名：___________学号：________________座号：___ 密 封 线 内 不 要 答 题 ———————————密———————————————封———————————————线————————————学院：_______________专业：________________ 班级：________________ 姓名：___________学号：________________座号：___ 密 封 线 内 不 要 答 题 ———————————密———————————————封———————————————线———————————— ______________专业：________________ 班级：________________ 姓名：___________学号：________________座号：___ 密 封 线 内 不 要 答 题——————————密———————————————封———————————————线———————————— 3孔φ20+0.0170.0114轴φ90φ89.9870.022 2.试判别下列各组配合中的配合性质是否相同（4分）φ25M8/h7与 φ25H8/m7； φ40H7/js6与φ40JS7/h63.将下列不合理的标注改为合理的标注（公差符号不允许更改）（14分）4. 按图示标注填表（16分）图号遵守公差原则或公差要求轴为最大实体尺寸时的几何误差轴为最小实体尺寸时允许的几何误差遵守边界及边界尺寸ab***学院试卷参考答案***学院2013～2014学年第 2 学期互换性与测量技术(A)参考答案及评分标准考试方式：闭卷（开卷、闭卷、其他）系（院）：机械系年级：14 专业：14机电，五年制…………………………………………………………………………………………….注：标准答案、参考答案要点及评分标准须写清题号、每小题得分、共得分等。
互换性与技术测量练习答案
一、填空题1. 基轴制 过渡配合2. 高一级 同级 3．过盈4. 局部负荷 循环负荷 摆动负荷5. φ80.023 φ79.9776.精密级 中等级 粗糙级7. 工作量规 验收量规 校对量规8. 轮廓算术平均偏差 微观不平度十点高度 轮廓最大高度 9. 测量对象 计量单位 测量方法 测量结果的精确度 10. 完全互换 不完全互换 评分标准：每空1分, 共25分。
二、判断题1. .2..3..4..5..6..7..8..9..10.√ 评分标准：每小题1.5分, 共15分。
三、解：0+-d f D max min f d D T T T 493019m ES X ei 191130m X T 194930mes T ei 191130m EI ES T 30300m=-=-=μ=+=+=μ-=-=-μ=+=+=μ=-=-=μm a x=X评分标准: 每问个1.5分, 公差带图2.5分, 共10分。
四、解: （1）10124.997100.00316=====∑ii x x mmmmσ（2）单次测量值的极限误差lim 30.00949=±=±mm δσ（3）算术平均值的标准偏差 0.00110==x mm σσ（4）算术平均值的极限误差 lim 30.003=±=±x mm δσ 评分标准: 每步各2分, 共8分。
五、解： （1） 1222=++d d L l1211122∂∂∂===∂∂∂L L Ld d l（2）lim lim lim 12222222lim 12222222110.0150.00510.03220.031⋅⋅⋅⋅⎛⎫⎛⎫∂∂∂⎛⎫=±++ ⎪ ⎪ ⎪∂∂∂⎝⎭⎝⎭⎝⎭⎛⎫⎛⎫=±⨯+⨯+⨯ ⎪ ⎪⎝⎭⎝⎭=±d d lLL L L d d l mmδδδδ评分标准: 第一步2分, 第二步, 公式列写正确3分, 结果正确1分, 共6分。
互换性与技术测量试卷十二套含部分答案
互换性与技术测量试卷一一.是非判断题：（是划“√”非划“×”）（10分）1.只要将零件的基本尺寸一致，则零件就具有互换性。
（×）2.数字为正的偏差称为上偏差，数字为负的偏差称为下偏差。
（×）3.误差是加工和检测过程中产生的，公差是设计给定的。
（√）4.φ10f7、φ10f8分别与φ10H8配合，它们的Xmin值相等。
（√）5.若某圆柱面的圆度误差值为0.005mm，则该圆柱面对轴线的径向圆跳动差值亦不小于0.005mm。
（√）6.滚动轴承外圈与座孔的配合为基孔制、内圈与轴的配合为基轴制。
（×）7.精密粗糙度仪是采用针描原理进行测量的。
（√）8.在精密测量中，量块通常是按等使用的。
（√）9.已知某配合的Ymax=－25μm，Tf=35μm。
则此配合是过渡配合。
（√）10.加工零件的实际尺寸愈靠近基本尺寸，就愈准确。
（×）二、填空题：（15分）1.若某孔的尺寸标注为φ30+021.00mm，则该零件的MMS为30mm ，又称为该零件的最小极限尺寸；其LMS为30.021mm ，又称为该零件的最大极限尺寸；而加工允许的尺寸变动范围是0~0.021mm ，称为该零件的公差。
若加工后测得某孔的实际尺寸为φ30mm，则该零件是（是、否）合格。
2.φ30F7/h7表示基本尺寸为30mm的基轴（基准）制的间隙配合。
其中F7、h6是公差带代号，F、h是基本偏差代号，7、6表示标准公差等级数。
3.极限尺寸判断原则是指孔和轴的作用尺寸不允许超过其最大实体尺寸，并在任何位置上孔和轴的实际尺寸不允许超过其最小实体尺寸。
4.测量的四要素为：测量对象；测量计量单位；测量方法；测量精确度。
5.测量误差按其性质分为三类，即随机误差粗大误差系统误差。
三、选择题：（10分）1.基本偏差为a~h的轴与基本偏差为H的孔可构成。
a.基孔制的间隙配合；b.基轴制的间隙配合；c.基孔制的过渡配合；d.基轴制的过渡配合。
互换性与技术测量试题及答案全解
互换性技术测量试题与答案（共3套）试题部分第一套一、填空题1．轴的基本偏差代号为～时，与基准孔配合形成间隙配合。
2．孔和轴的公差带由决定大小，由决定位置。
3．已知某基准孔的公差为0.013，则它的下偏差为，上偏差为。
4．在任意方向上，线的位置度公差带形状是，在给定的一个方向上，线的位置度公差带形状是。
5．圆度和圆柱度公差等级有级，其它注出形位公差项目的等级有。
6．孔的最大实体尺寸即孔的•极限尺寸，轴的最大实体尺寸为轴的极限尺寸。
7．国标按螺纹公差等级和旋合长度规定了3种精度级，分别称为、和。
8.根据国标规定，向心滚动轴承按其尺寸公差和旋转精度分为个公差等级，其中级精度最高，级精度最低。
9．国标规定的表面粗糙度高度参数（名称和代号）有、、。
10．根据泰勒原则，量规通规的工作面应是表面，止规的工作面应是表面。
11．圆柱度和径向全跳动公差带的相同，不同。
二、判断题（若正确请在题后的括弧内打“√”）1．零件尺寸的公差等级越高，其基本偏差的绝对值就越小。
( )2．φ30M8／h7和φ30H8／m7的配合性质相同。
( )3．作用中径反映了实际螺纹的中径偏差、螺距偏差和牙型半角偏差的综合作用。
( )4．直线度公差带一定是距离为公差值t 的两平行平面之间的区域。
( )5．当包容要求用于单一要素时，被测要素必须遵守最大实体实效边界。
( )6．根据国家标准，滚动轴承内圈内径公差带在零线下方，上偏等于0。
( )7．测量过程中产生随机误差的原因可以一一找出，而系统误差是测量过程中所不能避免的。
( )8、光滑极限量规通规的基本尺寸等于工件的最大极限尺寸。
( )9．零件的实际尺寸越接近其基本尺寸就越好。
( )10．使用的量块数越多，组合出的尺寸越准确。
( )三、某基孔制配合，基本尺寸为50mm，孔公差为0.039，轴公差为0.025，已知配合的最小间隙是＋0.009 ，试确定孔、轴极限偏差，画出孔、轴尺寸公差带图。
四、某仪器已知其标准偏差为σ=±0.002mm，用以对某零件进行4次等精度测量，测量值为67.020、67.019、67.018、67.015，试求测量结果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
互换性与技术测量试卷一一. 是非判断题：（是划“√”非划“×”）（10分）1.只要将零件的基本尺寸一致，则零件就具有互换性。
（×）2.数字为正的偏差称为上偏差，数字为负的偏差称为下偏差。
（×）3.误差是加工和检测过程中产生的，公差是设计给定的。
（√）4.φ10f7、φ10f8分别与φ10H8配合，它们的Xmin值相等。
（√）5.若某圆柱面的圆度误差值为，则该圆柱面对轴线的径向圆跳动差值亦不小于。
（√）6.滚动轴承外圈与座孔的配合为基孔制、内圈与轴的配合为基轴制。
（×）7.精密粗糙度仪是采用针描原理进行测量的。
（√）8.在精密测量中，量块通常是按等使用的。
（√）9.已知某配合的Ymax=－25μm，Tf=35μm。
则此配合是过渡配合。
（√）10. 加工零件的实际尺寸愈靠近基本尺寸，就愈准确。
（×）二、填空题：（15分）1. 若某孔的尺寸标注为φ30+mm，则该零件的MMS为30mm ，又称为该零件的最小极限尺寸；其LMS为，又称为该零件的最大极限尺寸；而加工允许的尺寸变动范围是0~ ，称为该零件的公差。
若加工后测得某孔的实际尺寸为φ30mm，则该零件是（是、否）合格。
2. φ30F7/h7表示基本尺寸为30mm的基轴（基准）制的间隙配合。
其中F7、h6是公差带代号，F、h是基本偏差代号，7、6表示标准公差等级数。
3.极限尺寸判断原则是指孔和轴的作用尺寸不允许超过其最大实体尺寸，并在任何位置上孔和轴的实际尺寸不允许超过其最小实体尺寸。
4.测量的四要素为：测量对象；测量计量单位；测量方法；测量精确度。
5.测量误差按其性质分为三类，即随机误差粗大误差系统误差。
三、选择题：（10分）1.基本偏差为a~h的轴与基本偏差为H的孔可构成。
a.基孔制的间隙配合；b.基轴制的间隙配合；c.基孔制的过渡配合；d.基轴制的过渡配合。
是的统称。
和dmax；和dmin;和dmin；和dmax。
3.a.Ry；b. Rz；； e. S； f. tp。
4.c. ；d.φ。
5.测量时规定安全裕度，是为了防止检测时出现。
a.误废；b.误收；c. 系统误差；d. 随机误差。
四、查表：1.由代号查上、下偏差（10分）φ25E8 ( φ25E8 )φ40N7 ( )φ50g6 ( )φ80n7( )2.由基本尺寸及上下偏差查孔、轴公差带代号（10分）轴φ30 轴φ80±孔φ20 孔φ35五、标注与问答：1.将下列要求标注在下图上（10分）①两端圆柱尺寸标注为φ15-mm，圆柱面的圆柱度公差为，表面粗糙度Ra值不允许大于μm;②中间大圆柱尺寸为φ20mm,圆柱面对两端小圆柱公共轴线的径向圆跳动公差为，表面粗糙度Ra值不允许大于μm;③圆锥面素线直线度公差为，圆度公差为，表面粗糙度Ra值不允许大于μm;④端面Ⅰ对两端小圆柱公共轴线的端面圆跳动公差为，表面粗糙度Ra值不允许大于μm;,⑤其余表面粗糙度Ra值不允许大于μm;２．试说明表面粗糙度对零件功能有哪些影响如何影响（１０分）六、计算：1.计算下列配合的极限间隙或极限过盈以及配合公差，指出各属哪一类配合，并绘出其尺寸公差带图与配合公差带图。
（15分）①φ25H7/g6 ②φ40K7/h62.欲检验工件φ25k6()，取安全裕度A=，试计算其验收极限尺寸（10分）互换性与技术测量试卷二一. 是非判断题：（是划“√”非划“×”）（10分）1.只要零件的基本尺寸一致，则零件就具有互换性。
（ X）2.数字为正的偏差称为上偏差，数字为负的偏差称为下偏差。
（×）3.误差是加工和检测过程中产生的，公差是设计给定的。
（√）4.φ10f7、φ10f8分别与φ10H8配合，它们的最小间隙值相等。
（√）5.平键联接中，键宽与键槽宽的配合采用的是基轴制，而花键孔与花键轴的配合采用的是基孔制。
（√）6.滚动轴承外圈与座孔的配合为基孔制、内圈与轴的配合为基轴制。
（×）7.螺纹中径尺寸是螺纹大径与小径尺寸的算术平均值。
（×）8.在精密测量中，量块通常是按等使用的。
（√）9.齿轮的齿侧间隙越大，则齿轮精度越低。
（）10. 加工零件的实际尺寸愈靠近基本尺寸，就愈准确。
（×）二、填空题：（10分）1. .若某孔的尺寸标注为φ50mm，则该零件的MMS为φ，又称为该零件的最小极限尺寸；其LMS为φ，又称为该零件的最大极限尺寸；而加工允许的尺寸变动范围是，称为该零件的公差。
若加工后测得某孔的实际尺寸为φ50mm，则该零件否（是、否）合格。
2. 尺寸公差标准（GB/T1800-1999）规定的公差等级有 20 级，其中基准孔的基本偏差代号为 H ，基本偏差为下偏差，且偏差值为 0 。
基准轴的基本偏差代号为h ，基本偏差为上偏差，且偏差值为 0 。
3. 尺寸公差标准规定有间隙配合、过渡配合、过盈配合三大类配合，当孔轴无相对运动，要求有良好定心精度，且易于拆卸时，应选用过渡配合。
4.测量的四要素为：测量对象；测量计量单位；测量方法；测量精确度。
5.齿轮代号F i〃称为，其误差主要影响齿轮的性；代号f〃称为，其误差主要影响齿轮的性。
四、选择题：（10分）1.基本偏差为a~h的轴与基本偏差为H的孔可构成。
a.基孔制的间隙配合；b.基轴制的间隙配合；c.基孔制的过渡配合；d.基轴制的过渡配合。
是的统称。
和dmax；和dmin;和dmin；和dmax。
3.b.Ry； b. Rz；； e. S； f. tp。
4.某键槽中心平面对基准轴线的对称度公差为，则该中心平面对基准轴线的允许偏移量c. ；d.φ。
5.量规的通端是按工件的设计的。
a. Dmax 、dmax；b. Dmin 、dmin；c. MMS；d. LMS 。
四、标注、问答1.试将下列各项公差要求标注在下图上。
（15分）①小端圆柱面的尺寸为φ30-mm，采用包容原则，表面粗糙度Ra的最大允许值为μm ；②大端圆柱面的尺寸为φ50-mm，采用独立原则，表面粗糙度Ra的最大允许值为μm ；③键槽中心平面对其轴线的对称度公差为，键槽两侧面表面粗糙度Ra的最大允许值为μm ；④大端圆柱面对小端圆柱轴线的径向圆跳动公差为，轴肩端平面对小端圆柱轴线的端面圆跳动公差为；⑤小端圆柱面的圆柱度公差为；⑥其余表面粗糙度的最大允许值Ra为μm 。
2. 根据下图中形位公差的标注，回答下列问题：（10分）①外圆的最大实体尺寸为，最小实体尺寸为；②内孔的最大实体尺寸为，最小实体尺寸为；③零件采用的是什么公差原则当外圆实际尺寸为φ，同轴度误差为时，工件是（是、否）合格。
为什么五、查表：1.由代号查上、下偏差值（10分）φ50D7( ) φ 40M7( ) φ60R6( )φ30m6( ) φ 50e8( )2 . 由基本尺寸及上、下偏差查孔、轴公差带代号（10分）孔φ50 孔φ30轴φ40 轴φ30 轴φ20六、计算1. 某配合的基本尺寸为φ40mm，要求配合的Xmax =+25μm，Ymax = -20μm，试确定孔、轴的公差等级、配合代号，并绘制尺寸公差带与配合公差带图。
（15分）2.欲检验工件轴φ25k6()，试计算光滑极限量规通、止端的工作尺寸和磨损极限尺寸，并绘制量规公差带图(已知量规制造公差T=2μm、位置要素Z=μm)。
（10分）互换性与技术测量试卷三一. 是非判断题：（是划“√”非划“×”）（10分）1.完全互换性要求同批零件的尺寸形状完全一样。
（×）2. 基本偏差是上下偏差中离零线较近的那个极限偏差。
（×）3. 基准孔的基本偏差为上偏差，基准轴的基本偏差为下偏差。
（×）4. 测量精度是指测得值与被测量的真值的一致程度。
（√）5. 平键联接中，键宽与键槽宽的配合采用的是基轴制，而花键孔与花键轴的配合采用的是基孔制。
（×）6.孔和轴用光滑极限量规的止端用来控制工件的最小实体尺寸。
（×）7.某螺纹中径的实际尺寸在其极限尺寸范围内，则该螺纹一定合格。
（×）8.齿廓偏差的大小影响齿轮运动的平稳性。
（√）9. 形位公差的评定应符合最小条件。
（√）10.新国标规定花键的定心尺寸为小径。
（√）二、填空题：（10分）1. .若某孔的尺寸标注为，则该零件采用的公差原则为最大实体要求，其MMS为φ20mm ，此时的形位公差值为φ；其LMS为φ，此时的形位公差值为；其MMVS为，2. 在确定基准制时，一般应优先采用基孔制，而与标准件配合时，应以标准件为基准件。
3. .标注形位公差时，若被测要素是中心要素，则指引箭头应与确定中心要素的尺寸线对齐。
若被测要素是轮廓要素，则指引箭头应。
4.阿贝原则是指测量时应使工件的与在同一直线上的原则；它是量具设计的。
5.齿轮代号Fα称为，其误差主要影响齿轮的性；代号Fβ称为，其误差主要影响齿轮的性。
五、选择题：（10分）c.加工后形成的d.装配时产生的。
从加工过程看，零件尺寸进入合格范围的“起始尺寸”是。
a.MMS c.最大极限尺寸 d.最小极限尺寸。
3.表面粗糙度评定参数Ra是采用原理进行测量的。
c.光切原理 b. 针描原理 c. 干涉原理d. 比较原理。
4.某键槽中心平面对基准轴线的对称度公差为，则该中心平面对基准轴线的允许偏移量φ。
5.量规的通端是控制工件的的。
a. Dmax 、dmax；b. Dmin 、dmin；c. MMS；d. LMS ；e. Da 、da；f. D f、d f 。
四、查表：1.由代号查上、下偏差（10分）φ25E8 ( ) φ40N7 ( ) φ60R6( )φ50g6 ( ) φ80n7( )2.由基本尺寸及上下偏差查孔、轴公差带代号（10分）轴φ40 轴φ50 轴φ45孔φ85 孔φ40五、标注、问答1.试将下列各项公差要求标注在下图上。
（15分）①连杆轴颈的圆柱尺寸为φ30-mm，采用包容原则，表面粗糙度Ra的最大允许值为μm ；②左端圆锥面对主轴颈的公共轴线的径向圆跳动公差 mm，表面粗糙度Ra的最大允许值为μm ；③键槽中心平面对其轴线的对称度公差为，键槽两侧面表面粗糙度Ra的最大允许值为μm ；④主轴颈的圆柱尺寸为φ30-mm，采用包容原则，且圆柱度公差值为 mm ，表面粗糙度Ra的最大允许值为μm ；⑤；主轴颈圆柱对两端中心孔公共轴线的径向圆跳动公差为，⑥连杆轴线对主轴颈公共轴线的平行度公差为φ mm⑦其余表面粗糙度的最大允许值Ra为μm 。
2. 根据下图中的标注，回答下列问题（10分）①大端和小端分别采用哪种公差原则大端：包容要求小端：最大实体要求②大端遵循什么边界边界尺寸是多少最大实体边界③小端遵循什么边界边界尺寸是多少最大实体实效边界六、计算1. 某配合的基本尺寸为φ50mm，要求配合的Xmax =+50μm，Ymax = -15μm，且需采用基轴制配合，试确定孔、轴的公差等级、配合代号，并绘制尺寸公差带与配合公差带图。
