互换性与技术测量期末考试试卷
互换性与技术测量基础期末考试试卷(

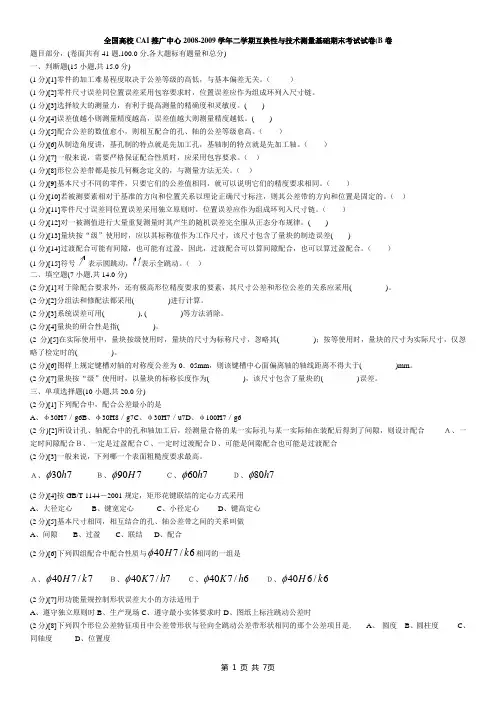

全国高校CAI 推广中心2008-2009学年二学期互换性与技术测量基础期末考试试卷(B 卷题目部分，(卷面共有41题,100.0分,各大题标有题量和总分)一、判断题(15小题,共15.0分)(1分)[1]零件的加工难易程度取决于公差等级的高低，与基本偏差无关。
（ ）(1分)[2]零件尺寸误差同位置误差采用包容要求时，位置误差应作为组成环列入尺寸链。
(1分)[3]选择较大的测量力，有利于提高测量的精确度和灵敏度。
( )(1分)[4]误差值越小则测量精度越高，误差值越大则测量精度越低。
( )(1分)[5]配合公差的数值愈小，则相互配合的孔、轴的公差等级愈高。
（ ）(1分)[6]从制造角度讲，基孔制的特点就是先加工孔，基轴制的特点就是先加工轴。
（ ）(1分)[7]一般来说，需要严格保证配合性质时，应采用包容要求。
（ ）(1分)[8]形位公差带都是按几何概念定义的，与测量方法无关。
（ ）(1分)[9]基本尺寸不同的零件，只要它们的公差值相同，就可以说明它们的精度要求相同。
（ ）(1分)[10]若被测要素相对于基准的方向和位置关系以理论正确尺寸标注，则其公差带的方向和位置是固定的。
（ ）(1分)[11]零件尺寸误差同位置误差采用独立原则时，位置误差应作为组成环列入尺寸链。
（ ）(1分)[12]对一被测值进行大量重复测量时其产生的随机误差完全服从正态分布规律。
( )(1分)[13]量块按“级”使用时，应以其标称值作为工作尺寸，该尺寸包含了量块的制造误差( )(1分)[14]（ ）(1分)[15]（ ）二、填空题(7小题,共14.0分)(2分)[1]对于除配合要求外，还有极高形位精度要求的要素，其尺寸公差和形位公差的关系应采用( )。
(2分)[2]分组法和修配法都采用( )进行计算。
(2分)[3]系统误差可用( ), ( )等方法消除。
(2分)[4]量块的研合性是指( )。
(2分)[5]在实际使用中，量块按级使用时，量块的尺寸为标称尺寸，忽略其( )；按等使用时，量块的尺寸为实际尺寸，仅忽略了检定时的( )。
《互换性与技术测量》期末考试试卷附答案
《互换性与技术测量》期末考试试卷附答案一. 单选题（本大题共10小题，每小题2分，共20分）1、下列项目中属于齿轮副的公差项目的有___。
A齿向公差B齿轮副切向综合公差C接触斑点 D 齿形公差2、花键的分度误差，一般用______公差来控制。
A平行度B位置度 C 对称度D同轴度3、平键联结中宽度尺寸ｂ的不同配合是依靠改变______公差带的位置来获得。
A轴槽和轮毂槽宽度B键宽C轴槽宽度D轮毂槽宽度4、表面粗糙度的常用评定参数是_____。
A RzB ＲaC RyD Db5、属于形状公差的有______。
A平行度B平面度C同轴度D倾斜度6、下列孔轴配合中选用不当的有_____。
A H8／u8B H6／g5C G6／h7D H5／a57、下述论述中不正确的是______。
A 一批零件的实际尺寸最大为20．0lmm，最小为19．98mm，则可知该零件的上偏差是十0．01mm，下偏差是—0．02mm。
B j～f的基本偏差为上偏差。
C对零部件规定的公差值越小，则其配合公差也必定越小。
D H7/h6与H9/h9配合的最小间隙相同，最大间隙不同。
8、对公差和偏差的关系，下列说法正确的是______。
A实际偏差愈大，公差愈大B上偏差愈大，公差愈大C上、下偏差愈大，公差愈大D上下偏差之差的绝对值愈大，公差愈大9、互换性由_________来保证。
A公差B偏差C配合D基准制10、国家标准规定矩形花键用（）定心。
A小径B中径C大径D键宽二、判断题（本大题共10小题，每小题2分，共20分）11、齿轮传动的振动和噪声是由于齿轮传递运动的不准确性引起的。
（）12、高速动力齿轮对传动平稳性和载荷分布均匀性都要求很高。
（）13、滚动轴承内圈与基本偏差为g的轴形成间隙配合（）14、滚动轴承国家标准将内圈内径的公差带规定在零线的下方。
（）15、0级轴承应用于转速较高和旋转精度也要求较高的机械中。
（）16、滚动轴承配合，在图样上只须标注轴颈和外壳孔的公差带代号。
互换性与测量技术期末试卷及答案4套
：_______________专业：________________ 班级：________________ 姓名：___________学号：________________座号：___密 封 线 内 不 要 答 题———————————密———————————————封———————————————线————————————一、填空（每空2分，共30分）1．所谓互换性是指同一规格的一批零件或部件中，任取其一，不需要任何 或 装在机器上并达到规定的功能要求。
互换性的种类按照互换程度，可以分为 、和 。
2．一个完整的测量过程应包括 、 、 、 四个基本要素。
3．测量误差按其性质可为 、 、 。
4．滚动轴承是标准部件，为了便于互换，轴承内圈与轴采用基 制配合，外圈与孔采用基 制配合。
6．用量规检验产品工件时，其合格标志是 ， ，反之，即为不合格品。
二、单项选择题（每小题2分，共20分）1．下列测量器具中满足阿贝测长原则的是 。
（ ） A ．游标卡尺 B ．百分表 C ．千分尺 D ．量块2．下列叙述正确的是 。
（ ）A ．为了实现互换性，零件的公差应规定得越小越好。
B ．公差一般为正，在个别情况下也可以为负或零。
C ．过渡配合可能有间隙，也可能有过盈。
因此过渡配合可能是间隙配合，也可能是过盈配合。
D ．一般情况下应优先选用基孔制。
3．决定尺寸公差带大小的是 。
（ ）A ．公差等级B ．公称尺寸C ．实际偏差D ．基本偏差4．下列配合零件不应选用基轴制的是 。
（ ）A ．滚动轴承外圈与外壳孔。
B ．同一轴与多孔相配，且有不同的配合性质。
C ．滚动轴承内圈与轴。
D ．轴为冷拉圆钢，不需再加工。
5．方向公差具有综合控制被测要素 的职能。
（ ） A ．形状和位置 B ．形状和方向C ．位置D ．方向和位置三、计算、作图题（总计5小题，共50分）1．根据表中的已知数据，填写表中的空格（16分）序号 尺寸标注公称尺寸极限尺寸极限偏差 公差上极限尺寸下极限尺寸上极限偏差 下极限偏差1 孔2轴φ70.041+0.011题 号 一 二 三 总分 得 分 阅卷人得 分得 分得 分***学院《互换性与测量技术》课程试卷2015――2016 学年第 1 学期：_______________专业：________________ 班级：________________ 姓名：___________学号：________________座号：___ 密 封 线 内 不 要 答 题 ———————————密———————————————封———————————————线————————————学院：_______________专业：________________ 班级：________________ 姓名：___________学号：________________座号：___ 密 封 线 内 不 要 答 题 ———————————密———————————————封———————————————线———————————— ______________专业：________________ 班级：________________ 姓名：___________学号：________________座号：___ 密 封 线 内 不 要 答 题——————————密———————————————封———————————————线———————————— 3孔φ20+0.0170.0114轴φ90φ89.9870.022 2.试判别下列各组配合中的配合性质是否相同（4分）φ25M8/h7与 φ25H8/m7； φ40H7/js6与φ40JS7/h63.将下列不合理的标注改为合理的标注（公差符号不允许更改）（14分）4. 按图示标注填表（16分）图号遵守公差原则或公差要求轴为最大实体尺寸时的几何误差轴为最小实体尺寸时允许的几何误差遵守边界及边界尺寸ab***学院试卷参考答案***学院2013～2014学年第 2 学期互换性与测量技术(A)参考答案及评分标准考试方式：闭卷（开卷、闭卷、其他）系（院）：机械系年级：14 专业：14机电，五年制…………………………………………………………………………………………….注：标准答案、参考答案要点及评分标准须写清题号、每小题得分、共得分等。
互换性与技术测量期末试题(含答案)
题目部分，(卷面共有37题,100.0分,各大题标有题量和总分) 一、判断题(9小题,共9.0分)(1分)[1]选用优先数列时，应按照先疏后密的规则进行选取，以避免规格过多。
（ ） (1分)[2]选择较大的测量力，有利于提高测量的精确度和灵敏度。
( )(1分)[3]对一被测值进行大量重复测量时其产生的随机误差完全服从正态分布规律。
( ) (1分)[4]某圆柱面的圆柱度公差为0.03 mm ，那么该圆柱面对基准轴线的径向全跳动公差不小于0.03mm 。
（ ）(1分)[5]汽车发动机曲轴和凸轮轴上的正时齿轮，车床主轴与丝杠之间的交换齿轮，主要要保证其传动的准确性。
（ ）(1分)[6]选用派生系列时应优先选用公比较小和延伸项含有项值１的数列。
（ ） (1分)[7]圆柱度公差是控制圆柱形零件横截面和轴向截面内形状误差的综合性指标。
（ ） (1分)[8]过渡配合可能有间隙，也可能有过盈，因此，过渡配合可以算间隙配合，也可以算过盈配合。
（ ）(1分)[9]基本尺寸不同的零件，只要它们的公差值相同，就可以说明它们的精度要求相同。
（ ）二、填空题(8小题,共16.0分)(2分)[1]图样上规定键槽对轴的对称度公差为0．05mm ，则该键槽中心面偏离轴的轴线距离不得大于( )mm 。
(2分)[2]任何几何量的量值都由( )和( )两部分组成。
(2分)[3]按GB/T 10095.2—2001的规定，齿轮的径向综合公差的精度等级为( )共九级。
(2分)[4]对于除配合要求外，还有极高形位精度要求的要素，其尺寸公差和形位公差的关系应采用( )。
(2分)[5]系统误差可用( ), ( )等方法消除。
(2分)[6]优先数R5系列的公比近似为( )。
(2分)[7]在同一公差组内各项公差与极限偏差应保持( )相同或不同的精度等级。
(2分)[8]φ50mm 的基孔制孔、轴配合，已知其最小间隙为0.05，则轴的上偏差是( )。
互换性与测量技术基础试卷及其答案
《互换性与测量技术基础》期末考试一. 是非题(每题0.5分，共10分)1. ()不经选择和修配就能装配的零件，就是具有互换性的零件。
2. ()具有互换性的零件，其制造成本较低，但维修设备的费用较高。
3. ()因为实际尺寸与基本尺寸之差是实际偏差，故实际偏差越小，尺寸精度就越高。
4. ( ) © 10E7、© 10E8© 10E9,这三种孔的上偏差各不相同，而它们的下偏差相同。
5. ()基本尺寸就是理想尺寸。
6. ()测得某一批孔的任意两个实际尺寸，最小为© 50.010mm最大为©50.025mm贝U其极限尺寸的变动范围，在图样上可表示为©「I；。
7. ()在图样上标注的公差应是零件工作状态下的要求。
8. ()尺寸©的精度低于尺寸©。
9. ( ) © 15m4 © 15m6 © 15m8的上偏差各不相同，而下偏差相同。
10. ( ) © 50 、© 50于，它们的配合精度相同。
11. ()间隙配合也可称为动配合，因它们只能用于孔、轴间有相对运动的结合中。
12. () 尺寸公差只有18级，分别用IT1、IT2 ... IT18表示。
13. () 公差带为k6的轴与滚动轴承内径的配合采用基孔制，其配合类别属于过渡配合。
14. ()轴、孔分别与滚动轴承内、外圈配合时，均应优先采用基孔制。
15. ()当滚动轴承的外圈受定向负荷时，与箱体孔的配合应松一些。
16. ()公差在一般情况下为正值，有时也可能为负值或零。
17. ()对承受循环负荷的滚动轴承套圈，应采用较松的配合。
18. ()滚动轴承内圈与轴的配合采用基孔制，故其公差带在零线的上方(下偏差为零)。
19. ()轮廓的最大高度R y就是在取样长度内轮廓的最大峰高。
20. ()轮廓中线是评定表面粗糙度的基准线。
二. 选择题(每题0.5分，共10分)1. 为评定齿轮传递运动的准确性，可以检验以下项目()。

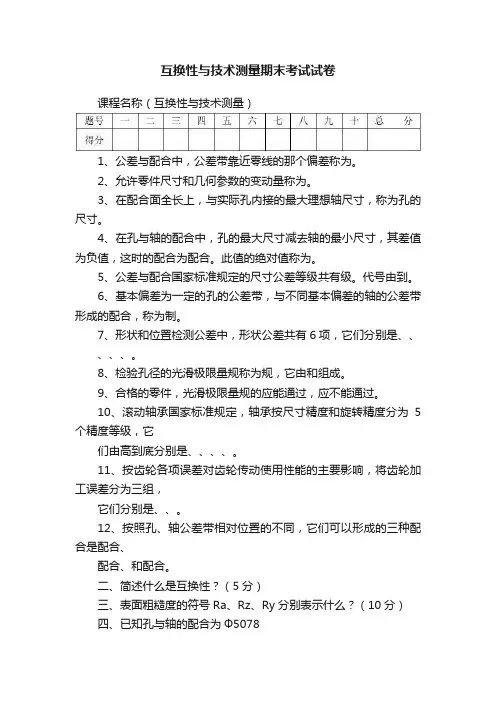

互换性与技术测量期末考试试卷
互换性与技术测量期末考试试卷课程名称（互换性与技术测量）1、公差与配合中，公差带靠近零线的那个偏差称为。
2、允许零件尺寸和几何参数的变动量称为。
3、在配合面全长上，与实际孔内接的最大理想轴尺寸，称为孔的尺寸。
4、在孔与轴的配合中，孔的最大尺寸减去轴的最小尺寸，其差值为负值，这时的配合为配合。
此值的绝对值称为。
5、公差与配合国家标准规定的尺寸公差等级共有级。
代号由到。
6、基本偏差为一定的孔的公差带，与不同基本偏差的轴的公差带形成的配合，称为制。
7、形状和位置检测公差中，形状公差共有6项，它们分别是、、、、、。
8、检验孔径的光滑极限量规称为规，它由和组成。
9、合格的零件，光滑极限量规的应能通过，应不能通过。
10、滚动轴承国家标准规定，轴承按尺寸精度和旋转精度分为5个精度等级，它们由高到底分别是、、、、。
11、按齿轮各项误差对齿轮传动使用性能的主要影响，将齿轮加工误差分为三组，它们分别是、、。
12、按照孔、轴公差带相对位置的不同，它们可以形成的三种配合是配合、配合、和配合。
二、简述什么是互换性？（5分）三、表面粗糙度的符号Ra、Rz、Ry分别表示什么？（10分）四、已知孔与轴的配合为Ф5078f H ，试查表确定：①轴与孔的上、下偏差值，公差值。
②配合性质，间隙或过盈量。
③画出公差带图。
（20分）五、在装配图上花键联接标注为：6—2367g H ×261110a H ×6911f H ，试指出该花键的键数和三个主要参数的基本尺寸，并查表确定内外花键的各尺寸的极限偏差。
（10分）六、一齿轮的精度标注为：7—6—6 G M GB10095—88。
试指出各项所表示内容。
（10分）七、零件如图所示，要求左端面对右端轴线的垂直度公差为0.05mm，试加以标注。
（5分）八、有一孔的尺寸为Ф80H8，已知量规的公差T＝4.6μm，Z＝7μm。
试计算确定该量规的尺寸和偏差。
（10分）课程名称（互换性与技术测量）1、尺寸公差等于减去。
互换性与技术测量期末考试试卷
课程名称（互换性与技术测量）学年度第下学期一、填空：（共30分）1、公差与配合中，公差带靠近零线的那个偏差称为___________ 。
2、允许零件尺寸和几何参数的变动量称为__________ 。
3、在配合面全长上，与实际孔内接的最大理想轴尺寸，称为孔的________ 尺寸。
4、在孔与轴的配合中，孔的最大尺寸减去轴的最小尺寸，其差值为负值，这时的配合为配合。
此值的绝对值称为_________________ 。
5、公差与配合国家标准规定的尺寸公差等级共有____________________ 级。
代号由到____________ 。
6、基本偏差为一定的孔的公差带，与不同基本偏差的轴的公差带形成的配合，称为制。
7、形状和位置检测公差中，形状公差共有6项，它们分别是 ________ 、 _______ 、8、检验孔径的光滑极限量规称为______ 规，它由_________ 和________ 组成9、合格的零件，光滑极限量规的_______ 应能通过，_________ 应不能通过。
10、滚动轴承国家标准规定，轴承按尺寸精度和旋转精度分为5个精度等级，它们由高到底分别是____ 、____ 、___ 、___ 、O11、按齿轮各项误差对齿轮传动使用性能的主要影响，将齿轮加工误差分为三组，它们分另寸是_____________ 、______________ 、_______________ O12、按照孔、轴公差带相对位置的不同，它们可以形成的三种配合是________________ 配合、配合、和_________ 配合。
、简述什么是互换性？（5分）、表面粗糙度的符号Ra Rz、Ry分别表示什么？（10 分）H8四、已知孔与轴的配合为①50 f 7，试查表确定：①轴与孔的上、下偏差值，公差值。
②配合性质，间隙或过盈量。
③画出公差带图。
（20分）H7 H10 H11五、在装配图上花键联接标注为：6—23 g6X 26 a11 X 6 f 9，试指出该花键的键数和三个主要参数的基本尺寸，并查表确定内外花键的各尺寸的极限偏差。
2021-2022第一学期《互换性与测量技术》期末考试试卷
2021-2022第一学期《互换性与测量技术》期末考试试卷（考试时间：90分钟）（考核对象：2020级本科机制1-6班）一、填空题（30分，共15题，每题2分）1. （）是指一种事务能够代替另一事务，并且能满足同样要求的特性。
[填空题] _________________________________(答案：互换性)2.代号GB/T321-2005中的GB，表示的是（）标准。
[填空题]_________________________________(答案：国家)3. 优先数系中的任何一个项值称为（）。
[填空题]_________________________________(答案：优先数)4. 孔的上极限偏差用（）表示。
[填空题]_________________________________(答案：ES)5. 公差带图由（）、公称尺寸和公差带组成。
[填空题]_________________________________(答案：零线)6. 距离零线近的那个极限偏差叫做（）偏差。
[填空题]_________________________________(答案：基本)7.几何公差项目符号“//”指的是（）。
[填空题]_________________________________(答案：平行度)8. 几何公差框格从第三格开始标注的都是（）代号。
[填空题]_________________________________(答案：基准)9. 孔Φ50的最小实体尺寸是（）mm。
[填空题]_________________________________(答案：50.015)10. 几何公差等级一般分为（）级。
[填空题]_________________________________(答案：12)11.（）是零件表面加工后形成的具有较小间距和峰谷组成的微观几何形状特性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
课程名称（互换性与技术测量）1、公差与配合中，公差带靠近零线的那个偏差称为。
2、允许零件尺寸和几何参数的变动量称为。
3、在配合面全长上，与实际孔内接的最大理想轴尺寸，称为孔的尺寸。
4、在孔与轴的配合中，孔的最大尺寸减去轴的最小尺寸，其差值为负值，这时的配合为配合。
此值的绝对值称为。
5、公差与配合国家标准规定的尺寸公差等级共有级。
代号由到。
6、基本偏差为一定的孔的公差带，与不同基本偏差的轴的公差带形成的配合，称为制。
7、形状和位置检测公差中，形状公差共有6项，它们分别是、、、、、。
8、检验孔径的光滑极限量规称为规，它由和组成。
9、合格的零件，光滑极限量规的应能通过，应不能通过。
10、滚动轴承国家标准规定，轴承按尺寸精度和旋转精度分为5个精度等级，它们由高到底分别是、、、、。
11、按齿轮各项误差对齿轮传动使用性能的主要影响，将齿轮加工误差分为三组，它们分别是、、。
12、按照孔、轴公差带相对位置的不同，它们可以形成的三种配合是配合、配合、和配合。
二、简述什么是互换性？（5分）三、表面粗糙度的符号Ra、Rz、Ry分别表示什么？（10分）四、已知孔与轴的配合为Ф5078f H ，试查表确定：①轴与孔的上、下偏差值，公差值。
②配合性质，间隙或过盈量。
③画出公差带图。
（20分）五、在装配图上花键联接标注为：6—2367g H ×261110a H ×6911f H ，试指出该花键的键数和三个主要参数的基本尺寸，并查表确定内外花键的各尺寸的极限偏差。
（10分）六、一齿轮的精度标注为：7—6—6 G M GB10095—88。
试指出各项所表示内容。
（10分）七、零件如图所示，要求左端面对右端轴线的垂直度公差为0.05mm，试加以标注。
（5分）八、有一孔的尺寸为Ф80H8，已知量规的公差T＝4.6μm，Z＝7μm。
试计算确定该量规的尺寸和偏差。
（10分）课程名称（互换性与技术测量）1、尺寸公差等于减去。
2、零、部件的互换性，按其互换程度分为互换和互换。
3、在孔与轴的配合中，孔的最小尺寸减去轴的最大尺寸，其差值为正值，这时的配合为配合。
此值的绝对值称为。
4、公差与配合中，基本偏差是指靠近零线的那个偏差；当公差带位于零线上方时是偏差，当公差带位于零线下方时是偏差。
5、在配合面全长上，与实际轴外接的最小理想孔尺寸，称为轴的尺寸。
6、基本偏差为一定的轴的公差带，与不同基本偏差的孔的公差带形成的配合，称为制。
7、形状和位置检测公差中，位置公差分为、、三类。
8、检验轴用的光滑极限量规称为规或规，它的校对量规分别是、、。
9、合格的零件，光滑极限量规的应能通过，应不能通过。
10、滚动轴承内圈与轴配合应按制，但内径公差带位置却与一般基准孔相。
11、键联结采用制，花键联结采用制。
12、按齿轮各项误差对齿轮传动使用性能的主要影响，将齿轮加工误差分为三组，它们分别是、、。
13、表粗糙度的参数由参数、参数和参数组成。
二、写出从7到96的R10/3优先数系的派生数系。
（5分）三、表面粗糙度的符号Ra、Rz、Ry分别表示什么？（10分）四、有一轴和孔的配合为Ф801010h G 。
试查表确定：①轴与孔的上、下偏差值，公差值。
②配合性质，间隙或过盈量。
③画出公差带图。
（20分）五、有孔与轴的配合，基本尺寸为Ф80mm ，X max ＝＋0.088mm ，Y max ＝－0.152mm 。
试分别确定它们的公差等级，并选择适当的配合。
（10分）六、零件如图所示，要求右端槽面对左端轴线的对称度公差为0.05mm ，试加以标注。
（10分）七、简述形位公差精度等级的选择原则。
（5分）八、一齿轮的精度标注为：7—6—6 G M GB10095—88。
试指出各项所表示内容。
（10分）《互换性与技术测量基础》试卷（A 卷）适用专业年级：（本） 考试形式：开（）、闭（√）卷题号 一 二 三 四 五 六 七 八 总分 统分人 得分注：学生在答题前，请将密封线内各项内容准确填写清楚，涂改及模糊不清者、试卷作废。
一、单选题（每题1分，共10分）1、下列有关公差等级的论述中，正确的是 。
A 、公差等级高，则公差带宽。
B 、在满足使用要求的前提下，应尽量选用低的公差等级。
C 、孔、轴相配合，均为同级配合。
D 、标准规定，标准公差分为18级。
2、下列配合零件应选用基孔制的有＿＿． A ．滚动轴承外圈与外壳孔。
B ．同一基本尺寸的轴与多孔相配，且有不同的配合性质。
C ．滚动轴承内圈与轴。
D ．轴为冷拉圆钢，不需再加工。
3、滚动轴承外圈与基本偏差为H 的外壳孔形成 配合 A ．间隙； B ．过盈； C ．过渡。
4、花键的分度误差，一般用（ ）公差来控制。
A ．平行度； B ．位置度； C ．对称度； D ．同轴度。
5、圆锥配合与圆柱配合相比较，其不具备的特点是（ ）A ．自动定心好；B ．装拆不方便；C ．配合性质可以调整；D ．密封性好。
6、下列说法不正确的是（ ）A ．用于精密机床的分度机构、测量仪器上的读数分度齿轮，一般要求传递运动准确；B ．用于传递动力的齿轮，一般要求载荷分布均匀；C ．用于高速传动的齿轮，一般要求载荷分布均匀；D ．低速动力齿轮，对运动的准确性要求高。
7、对检验730P 孔用量规，下列说法正确的有_________。
A 、该量规称通规。
B 、该量规称卡规。
得分 阅卷人C、该量规属校对量规。
D、该量规属工作量规。
8、下列论述正确的是_________。
A、量规通规的长度应等于配合长度。
B、量规止规的长度应比通规要长。
C、量规的结构必须完全符合泰勒原则。
D、轴用量规做成环规或卡规都属于全形量规。
9、下列测量值中精度最高的是____________Ａ、真值为40mm，测得值为40.05mmＢ、真值为40mm，测得值为40.02mmＣ、真值为40mm，测得值为39.95mmＤ、真值为100mm，测得值为99.5mmＥ、真值为100mm，测得值为100.03mm10、下列测量中属于间接测量的有_____________A、用千分尺测外径。
B、用光学比较仪测外径。
C、用内径百分表测内径。
D、用游标卡尺测量两孔中心距。
二、多项选择题（每题2分，共20分）1、被测要素采用最大实体要求的零形位公差时＿＿。
A．位置公差值的框格内标注符号E。
B．位置公差值的框格内标注符号Φ0M。
C．实际被测要素处于最大实体尺寸时，允许的形位误差为零。
D．被测要素遵守的最大实体实效边界等于最大实体边界。
E．被测要素遵守的是最小实体实效边界。
2、下述论述中正确的有＿＿。
A．孔、轴配合采用过渡配合时，间隙为零的孔、轴尺寸可以有好几个。
B．φ20g8比φ20h7的精度高。
C．φ50 +0.013 0mm比φ25 +0.013 0mm的精度高。
D．国家标准规定不允许孔、轴上差带组成非基准制配合。
E．零件的尺寸精度高，则其配合间隙必定小。
3、可以用普通螺纹中径公差限制（）A．螺距累积误差；B．牙型半角误差；C．大径误差；D．小径误差；E．中径误差。
4、国家标准对内、外螺纹规定了（）A．中径公差；B．顶径公差；C．底径公差。
5、影响齿轮传动平稳性的误差项目有（）A．一齿切向综合误差；B．齿圈径向跳动；C．基节偏差；D．齿距累积误差。
6、影响齿轮副侧隙的加工误差有（）A．齿厚偏差；B．基节偏差；C．齿圈的径向跳动；D．公法线平均长度偏差；E．齿向误差。
7、下列项目中属于齿轮副的公差项目的有（）A．齿向公差；B．齿轮副切向综合公差；C．接触斑点；D．齿形公差。
8、下列论述正确的有_________。
A、验收量规是用来验收工作量规的。
B、验收量规一般不单独制造，而用同一形式且已磨损较多的量规代替。
C、量规尺寸公差带采用“内缩工件极限”时，不利于被检工件的互换性，因它实际上缩小的被检工件的尺寸公差。
D、量规尺寸公差带采用“超越工件极限”时，改善了工件的加工工艺性，但将产生误收。
9、下列论述正确的有___________Ａ、测量误差δ往往未知，残余误差γ可知。
Ｂ、常用残余误差分析法发现变值系统误差。
Ｃ、残余误差的代数和应趋于零。
Ｄ、当|γ|>3σ时，该项误差即为粗大误差。
Ｅ、随机误差影响测量正确度，系统误差影响测量精密度。
10、以下各组配合中，配合性质相同的有＿＿。
A、φ30H7／f6和φ30H8／p7B．φ30P8／h7和φ30H8／p7C．φ30M8／h7和φ30H8／m7D．φ30H8／m7和φ30H7／f6E．φ30H7／f6 和30F7／h6。
三、填空题（除第10题以外每空1分，共30分）1、实际偏差是指，极限偏差是指。
2、国家标准中规定表面粗糙度的主要评定参数有、、三项。
3、φ30 +0.021 0mm的孔与φ30-0.007 -0.020mm的轴配合，属于制配合。
4、根据国家标准的规定，向心滚动轴承按其尺寸公差和旋转精度分为个公差等级，其中级精度最低，级精度最高。
5、M10×1—5g6g—L的含义：M10 ，1 ，5g ，6g，L 。
6、齿轮标记7FK GB10095-88的含义是：7表示，F表示，K表示。
7、单键联结中，是主要配合尺寸；单键与键槽的配合采用基制；键槽底面的表面粗糙度参数的最大允许值为 。
8、代号R5的含义是指 ；如果1.00是它的第一项，则它的第三项是 。
9、随机误差通常服从正态分布规律。
具有以下基本特性：________________，________________，________________，__________________。
10、（3分）测量mm 010.0060+φ孔用工作量规通规的最大极限尺寸为____________mm 。
（已知量规制造公差T=6μm ，位置要素Z=9μm ）四、综合题（共40分）1、（11分）将下列技术要求标注在下图上。
（1）圆锥面的圆度公差为0.01 mm ，圆锥素线直线度公差为0.02 mm 。
（2）圆锥轴线对φd 1和φd 2两圆柱面公共轴线的同轴度为0.05 mm 。
（3）端面Ⅰ对φd 1和φd 2两圆柱面公共轴线的端面圆跳动公差为0.03 mm 。
（4）φd 1和φd 2圆柱面的圆柱度公差分别为0.008 mm 和0.006 mm 。
（5）要求用去除材料的方法获轴1d Φ、2d Φ，要求a R 的最大允许值为32.m μ。
（6）其余用去除材料的方法获得表面，要求a R 的最大允许值为25m μ。
2、（12分）按表的内容，说明图1中形位公差代号的含义。
代号 解释代号含义 公差带形状得分 阅卷人图13、（8分）某孔φ20 +0.013 0mm与某轴配合，要求X max=+40μm，T f=0.022mm。
试求出轴上、下偏差并画出公差带图。
