中梁小学教学楼新建工程施工组织

第一章工程概况第一节综合说明沙坪坝区中梁镇小学教学楼工程是经计委批准立项的建设项目，本工程位于重庆市沙坪坝区中梁镇小学校内，为原拆原建项目。

采用现浇框架装配整体式楼盖结构。

本施工组织考虑的范围为土建部分的基础、主体、屋面和装修四个分部的工程内容，包括给排水、电气等安装部分。

施工质量要求为“合格工程”，工期为300天。

建筑平、立、剖附后。

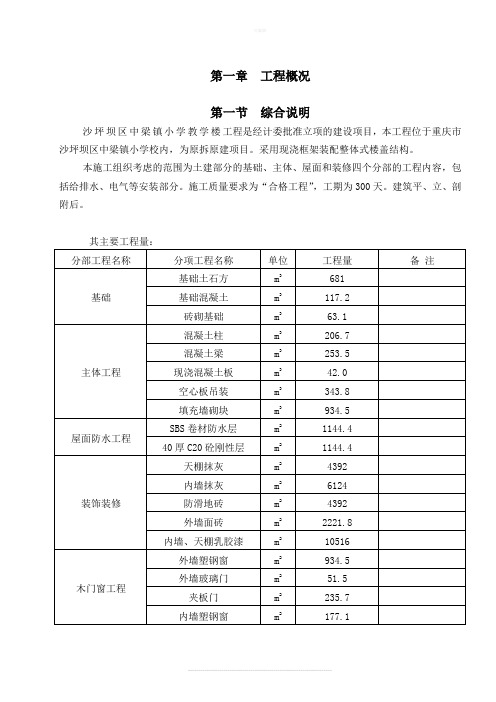

其主要工程量：第二节工程特点及设计概况一、建筑概况沙坪坝区中梁镇小学教学楼平面布局为一字型，该楼共四层，建筑高度16.20米，楼内设有两部楼梯。

该楼立面造型简单，轮廊线条分明，外装饰简洁大方，外墙主要为外墙砖；室内装饰因使用功能的不同而有区别,内墙面大面积为乳胶漆，屋面为建筑找坡，采用SBS卷材防水。

该楼建筑装饰见下表：二、结构概况本工程采用现浇框架装配整体式楼盖结构，建筑合理使用年限为50年。

建筑所在地区的抗震设防烈度为6度抗震设防,建筑类别为乙级,本工程按7度设防,框架三级抗震，本工程建筑工程等级为四级，耐火等级二级，建筑屋面防水等级为Ⅲ级。

基础概况本工程采用桩基础，基础持力层为风化泥岩层，承载力设计值为5MPa，柱筋锚入基础内长度大于40d，混凝土保护层厚度：地梁为30mm。

基础垫层以上500mm厚范围内基坑须采用人工挖土，不得采用机械挖土取土，以防止拢动原状土(岩)层而破坏地基土的天然结构，基坑挖好后应会同建设．勘察．施工．设计．监理部门人员验槽，并及时浇筑砼垫层，不得使基坑长期暴露和浸水。

基础施工时应做好地面排水，防止雨水和地面水浸入基坑，当地下水位较高时，须采用人工降水，把地下水位降至垫层以下500mm，降水时必须保证邻近建筑物的安全室。

内地坪下回填土的压实系数不小于0.96，局部填土虚松处应挖除，重新分层回填夯实。

基础开挖过程中，如发现地质条件与工程勘察资料有明显不符时，应会同勘察设计单位研究解决。

基础开挖至设计标高经验槽合格后，方可进行基础的施工。

人工挖孔桩终孔时,应进行桩端持力层检验.单柱单桩的大直径嵌岩桩,应视岩性检验桩底下3d或5m深度范围内有无空洞,破碎带,软弱夹层等不良地质条件。

1、主体结构概况本工程结构,地下0层,主体地上3层,室内外高差300mm,建筑物高度(室外地面至主要屋面板的板顶):14.70m，上部结构体系:现浇钢筋混凝土框架，填充墙应与框架柱或构造柱拉接,拉接钢筋为2 6,设置于水平灰缝内, 拉接钢筋竖向间距600mm,拉接纲筋伸入墙内的长度不小于1/5墙体长度且不小于700mm当墙长或相邻横墙之间的距离大于2倍墙高时,应在墙中部设置构造柱,构造柱间距不大于2倍墙高;当墙长大于墙高且端部无柱时,应在墙端设置构造柱;当墙高大于4m时,应在墙中设置现浇带(120mm厚,纵筋4 8 ,箍筋 8@200),现浇带间距不大于4m.当墙长不大于5m时,墙顶与梁之间应斜砌烧结实心砖并逐块敲紧,缝隙用砂浆填实,当墙长大于5M时,墙顶与梁(板) 宜有拉接。

第三节施工地点特征本工程位于重庆市沙坪坝区中梁镇小学校内，为原拆原建项目, 本工程建筑面积为1549.63M ,建筑占地面积为381.2M 。

第四节施工条件及施工特点一、施工条件本工程三通条件具备，场地平坦，只需稍作平整，材料及机械设备运输极为便利。

施工临时用水从西南面的现有给水管网引入。

施工临时用电可从东南角现有变配电房直接引入。

施工用场地和临时设施用地基本能满足需要。

施工废水可经过沉淀处理后，排入公路边的市政管网。

本工程所需管理人员和技术工种为公司正式职工，其他临时工和勤杂工为临时招收的农民工。

二、施工特点1、该楼平面布局规则，施工测量及放线相对简单。

2、地质状况好，基础简单。

3、外墙面装饰主要采用外墙砖，对基层抹灰质量要求高，必须重点解决外墙砖易脱落的质量通病。

4、由于安装工程涉及的专业多，包括给排水、消防、强电、弱电、电梯、通风等，必须合理安排穿插施工，协调好土建与安装各专业班组的关系。

三、工期紧，质量要求高建设方希望早日建成本工程，改善教学条件，工期比定额工期有较大幅度的缩短，仅为300天。

四、安全文明施工要求高本工程施工在建设方校区内进行，为保证正常生产的防火、防尘等要求和不影响建设方正常的教学秩序，工地开展“狠抓生产安全”运动，高度重视安全文明施工，对四面校区道路采取重点防护。

五、主导工种和技术关键问题1、基础土石方本工程桩基础埋置深，土石方工程量大，岩质一般，决定采机械挖凿施工基础土石方。

2、混凝土本工程地处主城区，根据重庆市建委要求采用商品混凝土，泵送浇筑。

3、钢筋（1）、制作：现场设置一条钢筋加工生产线，集中配料成型。

（2）、连接：柱筋：采用竖焊（电渣压力焊）。

梁筋：优先采用闪光对焊，其次采用双面贴角搭接焊。

板筋：HPB235级钢筋和CRB550级冷扎带肋钢筋采用绑扎搭接。

4、模板梁、柱模采用新钢模板，板模采用10mm覆膜竹胶板，梁柱接头采用定型钢模板或定型木模板。

5、脚手架主体施工防护外架与外装饰施工外脚手架合用，采用扣件式钢管双排脚手架；现浇楼盖施工支撑架采用扣件式钢管满堂脚手架。

砌筑及内装饰施工采用门型架组成移动工具式脚手架。

第二章施工方案的制订第一节施工组织机构为确保该工程施工总体目标的实现，我公司按“项目法”模式组织施工，实施项目管理。

一、施工组织机构的建立1、组建以项目经理为核心的项目经理部，一方面在人、财、物的管理上赋予项目部更多的自主权，充分发挥项目部的独立性和主动性；另一方面公司职能部门对工程质量、施工进度、安全文明施工进行严格管理。

2、项目经理部设三个职能小组，即：施工组、质安组、后勤组，共同组成施工管理层，做到机构精简，管理高效。

3、施工作业层由各专业班组组成。

4、施工组织机构图如下。

项目经理二、项目部管理职责的分配：为使工程施工顺利进行，项目部管理层应做到职责分配合理、明确，工作中既分工又合作，形成一个高效精干的强有力的管理班子，项目部职责分配情况如下表：第二节施工段划分及施工程序一、施工段划分垂直施工段以楼层划分，教学楼水平施工段根据设计特点划分为一个流水作业段。

二、主导施工顺序本工程以结构工程施工为先导，分工序组织流水作业，立体分层由下至上进行主体结构施工。

在主体结构主体封顶后立即面插入填充墙砌筑、内抹灰作业、室内楼地面和外墙饰面砖施工。

水、电预留孔洞和预埋管线随楼板、墙体施工留准留齐，水电安装与土建装饰交叉作业，协调配合。

三、土建工程施工流程基础→框架柱→框架梁→预制板→后浇加强层→填充墙砌筑→内抹灰→→栏杆、门窗安装→油漆涂料第三节 工程量计算楼地面外墙装饰第三章主体分部工程施工方法第一节施工测量一、施工准备1、本工程拟组建由三人组成的专门测量小组负责测量放线工作。

2、测量工具配备齐全且已经过检定或校验，SET500型全站仪，J2激光经纬仪一台，DS3水准仪二台，经检定校验的50m钢尺一把，5m塔尺一根。

3、认真熟悉图纸，了解整个工程轴线间的关系和标高情况。

二、施工顺序测量仪器（全站仪、经纬仪、水准仪、钢尺、塔尺）的检定、校验→校测起始依据点→场地控制网测设→建筑物的定位放线→基础定位放线高程控制→主体结构定位放线、高程控制三、定位依据点的校测若给定的起始依据点是规划红线与水准点时，可采用全站仪校测各红线桩之间的相对位置、坐标是否有误。

为防止各红线桩发生总体位移，需根据各附近的城市测量导线点，对红线桩的坐标进行校核；若给定的起始依据点为原有建构筑物时,为防止差错,需与建设单位、监理单位共同到现场进行具体位置的确认，并校测。

四、水准点的校测对给定的各水准点，用往返测法测定其高差，实测中应尽量做到前后视线等长以保证精度，若所测高差平均值与已知高差值之差小于±5√n时（n为测站数）或±20√L（L为测线长度，以KM为单位）则证明所给水准点及其标高正确。

五、场地控制网的建立1、平面控制网的建立依据建筑总平面图、建设单位移交的书面资料（坐标数据）和规划办提供的两个以上的坐标点位设置控制网，计算测量数据，架设全站仪测角，测设出建筑物(1-G)轴、(1-1)轴、(8)轴、(A)轴、(23)轴作为控制主轴线，经反复校测无误后，再分别测出其它主要轴线控制桩，并把复核无误的各控制桩延长至建筑物外易保存的地点设置三角桩加以保护，并对其进行经常性检查，以防意外扰动，同时对放出的轴线形成“工程定位测量记录”，交业主现场代表复核并签字。

2、高程控制网的建立该工程高程控制点，根据所给点±0.000＝245.00。

将其精确引至周边建筑物上和新建建筑物的各角点，建立高程控制点。

六、基础施工测量1、轴线放样基础施工时，用全站仪将设置的经校测后的建筑物各轴线控制网投测到建筑场区中，经闭合校核后区域分割各纵横轴线交点定出独立基础及条形基础中心，依其边线放出开挖线，曲线部份已知圆心架设全站仪采用距离和角度进行施工放样，为便于随时控制基坑位置，将其纵横轴线油漆标记于基坑壁上（基坑壁嵌入木楔作轴线标记）。

基础施工完毕后，再根据标记轴线放出基础梁开挖边线。

2、标高引测根据现场设置的高程控制点，用附合法将高程引至各独立基础坑壁和条形基础坑壁上，作为基础顶标高和地梁标高的控制高程。

3、验线组织建设单位、监理单位进行基础验线，检查各轴线控制桩有无用错和位移，用全站仪检查各轴线的投测位置，然后再实量四大角和各轴线的相对位置，以防整个基础发生移动错位。

基础验线时其允许偏差控制如下：七、主体结构施工测量1、轴线放样结合工程实际，本工程主体结构拟采用“外控”的测量方法，根据施工段的划分，采用激光经纬仪垂直引测各轴线控制点，传递至各层的控制点经闭合校测，满足要求后方可进行结构细部的分墨弹线工作，曲线部分采用矢高法进行施工放样，放好轴线后经报验复核形成“轴线抄测记录”备查。

2、高程竖向传递（1）结构垂直度采用经纬仪投测控制，砌体每层垂直度控制采用线锤吊测，每层楼标高根据建筑标高控制点用钢尺从首层±0.000起始标高竖直量取至施工作业层。

施工层抄平前先校测各高程控制点，当校差小于3mm，以其平均值引测该楼层的水平线，并用油漆标记，作为各楼层测出的施工标高。

（2）各施工操作层，抄测＋0.50m相对楼板标高的水平线，作为各操作层的施工控制标高，抄测时，将水准仪安置在测点范围中心位置，精密定平，水平线标高允许误差为±3mm，符合要求后，方可使用。

八、质量要求（1）所有轴线要闭合测量，其闭合差≤5mm。

（2）层间标高测量偏差和层间垂直度偏差不超过±5mm。

（3）建筑总高度偏差不超过3H／10000，且不超过20mm。

第二节基础工程本工程基础柱下为独立基础，填充墙墙下为条形基础，基础持力层为中风化泥岩层。
