气密性试验通用工艺规程
耐压试验和气密性试验工艺守则

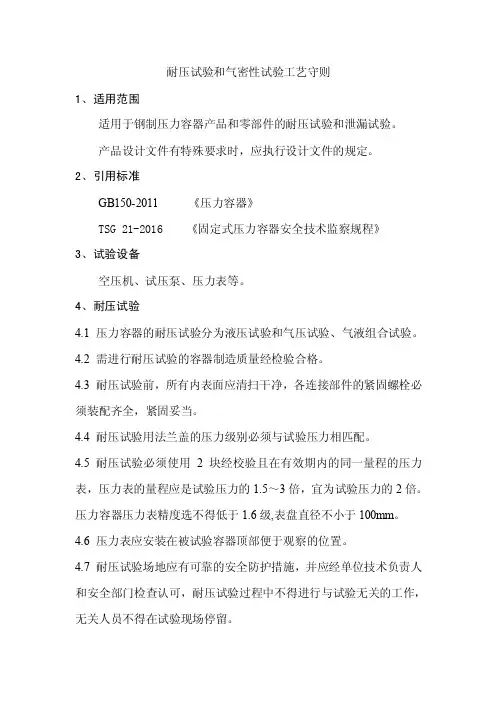

耐压试验和气密性试验工艺守则1、适用范围适用于钢制压力容器产品和零部件的耐压试验和泄漏试验。
产品设计文件有特殊要求时，应执行设计文件的规定。
2、引用标准GB150-2011 《压力容器》TSG 21-2016《固定式压力容器安全技术监察规程》3、试验设备空压机、试压泵、压力表等。
4、耐压试验4.1 压力容器的耐压试验分为液压试验和气压试验、气液组合试验。
4.2 需进行耐压试验的容器制造质量经检验合格。
4.3 耐压试验前，所有内表面应清扫干净，各连接部件的紧固螺栓必须装配齐全，紧固妥当。
4.4 耐压试验用法兰盖的压力级别必须与试验压力相匹配。
4.5 耐压试验必须使用2块经校验且在有效期内的同一量程的压力表，压力表的量程应是试验压力的1.5～3倍，宜为试验压力的2倍。
压力容器压力表精度选不得低于1.6级,表盘直径不小于100mm。
4.6 压力表应安装在被试验容器顶部便于观察的位置。
4.7 耐压试验场地应有可靠的安全防护措施，并应经单位技术负责人和安全部门检查认可，耐压试验过程中不得进行与试验无关的工作，无关人员不得在试验现场停留。
4.8 容器的开孔补强圈应在耐压试验以前通入0.4 MPa～0.5MPa的压缩空气检查焊接接头质量。
4.9 液压试验4.9.1 试验介质4.9.1.1 试验介质一般采用水。
4.9.1.2 奥氏体不锈钢制容器用水进行液压试验时，应严格控制水中的氯离子含量不超过25mg/L。
试验合格后，应立即将水渍去除干净。
4.9.2 试验压力试验压力应按设计图纸的要求。
4.9.3 试验温度液压试验时，试验温度(容器器壁金属温度)应当比容器器壁金属无延性转变温度高30℃，如果由于板厚等因素造成材料无延性转变温度升高，需相应提高试验温度。
4.9.4 试验方法4.9.4.1 试验容器内的气体应当排净并充满液体，试验过程中，应保持容器观察表面的干燥。
4.9.4.2 当压力容器器壁金属温度与液体温度接近时，才能缓慢升压至设计压力，确认无泄漏后继续升压到规定的试验压力，保压时间不少于30min；然后将压力降至设计压力，保压足够长时间，对所有焊接接头和连接部位进行检查。
压力管道气密试验通用工艺
压力管道气密试验通用工艺前，应先对管道系统进行清洗，确保管道内部干净无杂物。
然后根据气密性试验方案的要求，选择适当的气体进行打压升压。
在升压过程中，应注意监测压力表的读数，确保压力升高平稳，达到设计要求后进行稳压检查。
检查完毕后，进行泄压放气，确保管道系统内部气体完全排放干净。
最后，对管道系统进行复位，确保管道系统恢复到正常使用状态。
5.2.3在气密性试验过程中，应注意安全，严格执行操作规程，确保施工人员的人身安全和设备安全。
6.质量控制6.1施工前，对材料进行检查，确保材料符合要求。
6.2施工过程中，对焊接接头进行射线检测和超声检测，确保接头质量符合标准要求。
6.3施工完成后，对管道系统进行全面检查，确保气密性试验合格。
7.验收标准7.1气密性试验合格后，应出具相应的试验报告，并经业主、施工单位和有关部门审查确认。
7.2气密性试验合格后，方可进行后续的压力试验和投入使用。
1.系统气密性试验的介质应该是无毒、不可燃的气体，如空气、氮气等。
如果试验氧气管道或禁油系统，气源应该是无油脂的，或者在气源出口加设脱油过滤器，并进行抽样检查。
低温系统所用气源应根据系统的工艺特点，采用干燥的空气或氮气。
如果没有大型压缩机可用，可以使用临时空气压缩机或钢瓶装氮气进行充压。
2.气密性试验的压力强度应根据图纸设计要求执行。
如果没有设计要求，可以按照《城市供热管网工程施工及验收规范》和《工业金属管道工程施工及验收规范》中的标准进行确定。
3.在进行气密性试验时，环境温度不宜低于5℃，如果低于此温度，应采取必要的防冻措施。
同时，环境温度最低不得接近管道材料的脆性转变温度。
如果无法确定材料脆性转变温度，应以材料的最低使用温度为界限。
4.在管道系统气密性试验合格后，需要经建设单位、工程监理和施工单位有关负责人员共同检查确认，并及时填写系统气密性试验记录。
5.工业管道系统气密性试验必须符合《工业金属管道施工及验收规范》第七章规定的技术要求和质量检查标准。
检查装置气密性试验讲解

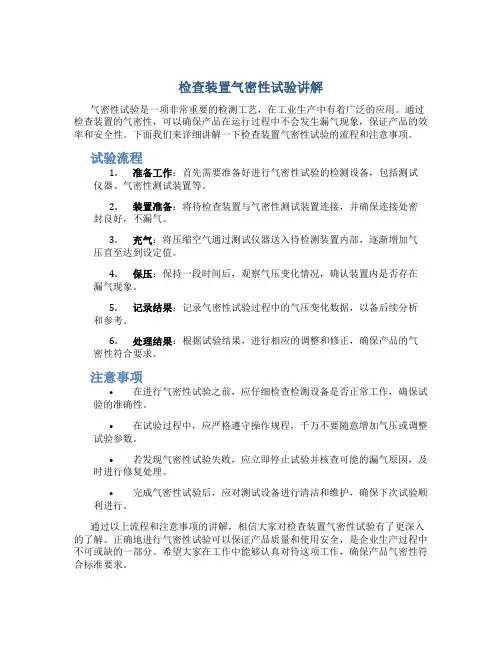

检查装置气密性试验讲解
气密性试验是一项非常重要的检测工艺，在工业生产中有着广泛的应用。
通过检查装置的气密性，可以确保产品在运行过程中不会发生漏气现象，保证产品的效率和安全性。
下面我们来详细讲解一下检查装置气密性试验的流程和注意事项。
试验流程
1.准备工作：首先需要准备好进行气密性试验的检测设备，包括测试
仪器、气密性测试装置等。
2.装置准备：将待检查装置与气密性测试装置连接，并确保连接处密
封良好，不漏气。
3.充气：将压缩空气通过测试仪器送入待检测装置内部，逐渐增加气
压直至达到设定值。
4.保压：保持一段时间后，观察气压变化情况，确认装置内是否存在
漏气现象。
5.记录结果：记录气密性试验过程中的气压变化数据，以备后续分析
和参考。
6.处理结果：根据试验结果，进行相应的调整和修正，确保产品的气
密性符合要求。
注意事项
•在进行气密性试验之前，应仔细检查检测设备是否正常工作，确保试验的准确性。
•在试验过程中，应严格遵守操作规程，千万不要随意增加气压或调整试验参数。
•若发现气密性试验失败，应立即停止试验并核查可能的漏气原因，及时进行修复处理。
•完成气密性试验后，应对测试设备进行清洁和维护，确保下次试验顺利进行。
通过以上流程和注意事项的讲解，相信大家对检查装置气密性试验有了更深入的了解。
正确地进行气密性试验可以保证产品质量和使用安全，是企业生产过程中不可或缺的一部分。
希望大家在工作中能够认真对待这项工作，确保产品气密性符合标准要求。
压力容器压力试验和气密性试验
压力容器压力试验和气密性试验南京化学工业化工机械厂标准通用工艺规程 Q/NH04/J0601.22-1999 第22部分压力容器压力试验和气密性试验1 范围本标准规定了钢制压力容器压力试验包括液压试验和气压试验和气密性试验的基本要求和试验方法本标准适用于钢制压力容器的压力试验和气密性试验有色金属制压力容器的压力试验和气密性试验亦可参照使用有特殊要求的压力容器还应符合相应标准的规定2 引用标准下列标准所包含的条文通过在本标准中引用而构成为本标准的条文在标准出版时所示版本均为有效所有标准都会被修订使用本标准的各方应探讨使用下列标准最新版本的可能性GB 150-1998 钢制压力容器GB 151-89 钢制管壳式换热器3 总则3.1 容器压力试验和气密性试验除应符合本标准的规定外,还应符合压力容器安全技术监察规程GB150GB151以及图样和工艺文件的规定3.2 容器制造完工经检验合格后方可进行压力试验和气密性试验3.3 容器的开孔补强圈应在压力试验前通入0.4 MPa0.5MPa的压缩空气检查焊接接头质量3.4 压力试验和气密性试验应用两个量程相同的并经过校验的压力表压力表的量程在试验压力的2倍左右为宜但不应低于1.5倍和高于4倍的试验压力试验压力低于1.6MPa时所用压力表精度不低于2.5级; 试验压力高于或等于1.6MPa时所用压力表精度不低于1.5级压力表应装在试验装置上便于观察的部位3.5 按压差设计的容器或换热器应按图样规定的要求进行压力试验3.6 除非图样另有说明压力试验和气密性试验时应采用与图样相同的密封垫片3.7螺栓应用规定的工具均匀地紧固不允许将扳手任意加长使用以防螺栓过载M64 以上的螺栓宜用液压拉伸器按事先计算出来的油压进行紧固螺栓紧固至少应分三遍进行每遍的起点应相互错开120紧固的顺序按图1的规定COPY3.8试验时压力容器外表面应保持干燥气压试验不允许在烈日曝晒下进行3.9 容器升压前应用温度计测量介质的温度和容器壁温待其温度接近时方可缓慢升压3.10 容器受检部位应有充足的光线光线不足的受检部位应安装临时照明灯3.11 气压试验和气密性试验应有严格的安全防护措施并在安全部门的监控下进行在试验时严禁带压敲击拧紧螺母移动容器进行焊接和其他非检验操作在试验过程中如发现有异常响声压力下降等现象均应立即停止试验并查明原因3.12 压力试验和气密性试验结束后检验人员应填写试验记录报告并绘制压力时间曲线3.13 试验中如有泄漏应泄压修补后重新试验4 液压试验4.1 试验液体试验液体采用清洁的水奥氏体不锈钢制压力容器用水进行液压试验应控制水中氯离子含量不超过25mg/L4.2 试验温度试验温度按GB150-1998中10.9.4.3 的规定4.3 试验方法4.3.1 将容器置于枕木或滚轮架上加以固定卧式容器可直接置于鞍座上对于薄壁大直径容器应增加支承点用弧形钢板或鞍座增大支承面积防止容器局部受力过大发生变形或失稳4.3.2 试验时应将容器上的接管置于最高位置作为排气口必要时加设U形软管充液时应将容器内空气排放干净4.3.3 灌水后待容器壁温与液体温度接近时才能缓慢升压至试验压力4.3.4 液压试验的保压时间降压检查按 GB150-1998中10.9.4.4的规定4.3.5 对于夹套容器先进行内筒液压试验合格后再焊夹套然后进行夹套内的液压试验4.3.6 液压试验完毕后应将液体排净并用压缩空气将内部吹干4.4 容器液压试验后符合下列情况即认为合格a) 无渗漏;b) 无可见异常变形;c) 试验过程中无异常响声5 气压试验图 1 不得将容器直接暴露在雨雪中进行试验COPY5.1 试验气体试验所用气体应为干燥洁净的空气氮气或其他惰性气体5.2 试验温度试验温度按GB 150-1998中10.9.5.3 的规定5.3 试验方法试验方法按GB 150-1998中10.9.5.4 的规定在试验中观察压力表读数可采用望远镜远距离观察5.4 容器气压试验后符合下列情况即认为合格a) 经肥皂液或其他检漏液检查无气体渗漏;b) 无可见异常变形5.5 试验结束后应缓慢泄压严禁大气量排气泄压6 气密性试验6.1 气密性试验应在容器液压试验合格后进行6.2 试验气体按5.1 的规定6.3 试验温度碳素钢和低合金钢制压力容器其试验用气体的温度应不低于5其他材料制压力容器按图样的规定6.4 进行气密性试验时安全附件应安装齐全6.5 试验方法试验方法按GB150-1998中10.9.6 的规定6.6 容器经肥皂液或其他检漏液检查无气体渗漏即认为合格------------------------。
压力容器压力试验和气密性试验
C O P Y南京化学工业有限公司化工机械厂标准通用工艺规程 Q/NH04/J0601.22-1999 第22部分压力容器压力试验和气密性试验1 范围本标准规定了钢制压力容器压力试验包括液压试验和气压试验和气密性试验的基本要求和试验方法本标准适用于钢制压力容器的压力试验和气密性试验有色金属制压力容器的压力试验和气密性试验亦可参照使用有特殊要求的压力容器还应符合相应标准的规定2 引用标准下列标准所包含的条文通过在本标准中引用而构成为本标准的条文在标准出版时所示版本均为有效所有标准都会被修订使用本标准的各方应探讨使用下列标准最新版本的可能性GB 150-1998 钢制压力容器GB 151-89 钢制管壳式换热器3 总则3.1 容器压力试验和气密性试验除应符合本标准的规定外,还应符合压力容器安全技术监察规程GB150GB151以及图样和工艺文件的规定3.2 容器制造完工经检验合格后方可进行压力试验和气密性试验3.3 容器的开孔补强圈应在压力试验前通入0.4 MPa 0.5MPa 的压缩空气检查焊接接头质量3.4 压力试验和气密性试验应用两个量程相同的并经过校验的压力表压力表的量程在试验压力的2倍左右为宜但不应低于1.5倍和高于4倍的试验压力试验压力低于1.6MPa 时所用压力表精度不低于2.5级; 试验压力高于或等于1.6MPa 时所用压力表精度不低于1.5级压力表应装在试验装置上便于观察的部位3.5 按压差设计的容器或换热器应按图样规定的要求进行压力试验3.6 除非图样另有说明压力试验和气密性试验时应采用与图样相同的密封垫片3.7螺栓应用规定的工具均匀地紧固不允许将扳手任意加长使用以防螺栓过载M64 以上的螺栓宜用液压拉伸器按事先计算出来的油压进行紧固螺栓紧固至少应分三遍进行每遍的起点应相互错 开120紧固的顺序按图1的规定C O P Y图 1 3.8试验时压力容器外表面应保持干燥不得将容器直接暴露在雨雪中进行试验气压试验不允许在烈日曝晒下进行3.9 容器升压前应用温度计测量介质的温度和容器壁温待其温度接近时方可缓慢升压3.10 容器受检部位应有充足的光线光线不足的受检部位应安装临时照明灯3.11 气压试验和气密性试验应有严格的安全防护措施并在安全部门的监控下进行在试验时严禁带压敲击拧紧螺母移动容器进行焊接和其他非检验操作在试验过程中如发现有异常响声压力下降等现象均应立即停止试验并查明原因3.12 压力试验和气密性试验结束后检验人员应填写试验记录报告并绘制压力时间曲线3.13 试验中如有泄漏应泄压修补后重新试验4 液压试验4.1 试验液体试验液体采用清洁的水奥氏体不锈钢制压力容器用水进行液压试验应控制水中氯离子含量不超过25mg/L4.2 试验温度试验温度按GB150-1998中10.9.4.3 的规定4.3 试验方法4.3.1 将容器置于枕木或滚轮架上加以固定卧式容器可直接置于鞍座上对于薄壁大直径容器应增加支承点用弧形钢板或鞍座增大支承面积防止容器局部受力过大发生变形或失稳4.3.2 试验时应将容器上的接管置于最高位置作为排气口必要时加设U形软管充液时应将容器内空气排放干净4.3.3 灌水后待容器壁温与液体温度接近时才能缓慢升压至试验压力4.3.4 液压试验的保压时间降压检查按 GB150-1998中10.9.4.4的规定4.3.5 对于夹套容器先进行内筒液压试验合格后再焊夹套然后进行夹套内的液压试验4.3.6 液压试验完毕后应将液体排净并用压缩空气将内部吹干4.4 容器液压试验后符合下列情况即认为合格a) 无渗漏;b) 无可见异常变形;c) 试验过程中无异常响声5 气压试验C O P Y 5.1 试验气体试验所用气体应为干燥洁净的空气氮气或其他惰性气体5.2 试验温度试验温度按GB 150-1998中10.9.5.3 的规定5.3 试验方法试验方法按GB 150-1998中10.9.5.4 的规定在试验中观察压力表读数可采用望远镜远距离观察5.4 容器气压试验后符合下列情况即认为合格a) 经肥皂液或其他检漏液检查无气体渗漏;b) 无可见异常变形5.5 试验结束后应缓慢泄压严禁大气量排气泄压6 气密性试验6.1 气密性试验应在容器液压试验合格后进行6.2 试验气体按5.1 的规定6.3 试验温度碳素钢和低合金钢制压力容器其试验用气体的温度应不低于5其他材料制压力容器按图样的规定6.4 进行气密性试验时安全附件应安装齐全6.5 试验方法试验方法按GB150-1998中10.9.6 的规定6.6 容器经肥皂液或其他检漏液检查无气体渗漏即认为合格------------------------。
气瓶气密性试验作业安全操作规程模版
气瓶气密性试验作业安全操作规程模版一、目的与适用范围本规程的目的是为了确保气瓶气密性试验作业的安全进行，保障工作人员的生命财产安全，并适用于所有进行气瓶气密性试验的工作场所和人员。
二、术语与定义1. 气瓶：指用于储存、运输和使用气体的封闭容器。
2. 气密性试验：指对气瓶进行检测，检验其外部表面的泄漏现象，确保其密封性能符合标准要求。
三、作业前的准备工作1. 确认作业场所的通风情况良好，没有易燃易爆物品的存在。
2. 检查气瓶气密性试验设备的安装情况，确保设备完好且稳定。
3. 核对所需试验工具和器材的齐全性和完好性。
4. 阅读气瓶气密性试验操作手册，了解试验方法和流程。
5. 佩戴个人防护装备，如防护眼镜、安全手套等。
四、作业过程的安全操作规程1. 先确保气瓶内无残留气体，并检查气瓶阀门是否紧闭。
2. 将气瓶放置在装有水的容器中，使气瓶浸没在水中，并保持垂直姿势。
3. 将气瓶阀门上的压力表螺纹与气密性试验设备连接。
4. 分别打开气瓶阀门和气密性试验设备的开关。
5. 观察气瓶阀门和接口处是否有气泡产生，若有则表示气瓶存在泄漏，需要进行修理或更换。
6. 当试验完毕后，先关闭气瓶阀门，再关闭气密性试验设备的开关，断开气瓶与设备的连接。
7. 将气瓶从浸水容器中取出，并进行外表检查，确保无表面损伤。
8. 将试验结果记录在相应的检测表格中，并保存。
五、事故应急处理及事故预防措施1. 若发现气瓶在试验过程中有明显异响或异常情况，应立即停止试验并向上级报告。
2. 遇有气瓶泄漏事故发生时，应立即撤离现场，保持安全距离，不得使用明火等可能引发火灾的器具。
3. 应定期对气瓶和气密性试验设备进行维护保养，确保其功能正常。
4. 作业过程中应加强现场巡查和监督，及时发现并排除安全隐患。
5. 操作人员应接受相关培训，掌握气瓶气密性试验作业的安全操作规程，并理解气瓶的特性和潜在风险。
六、后续处理作业完成后，将气瓶及设备归位，及时清理作业现场，并妥善保存试验结果和相关记录。
压力容器耐压试验和气密试验工艺守则
压力容器耐压试验和气密试验工艺守则1、主题内容与适用范围1.1主题内容本守则规定了压力容器液压试验和气密试验的工艺要求。
1.2适用范围1.2.1本守则适用按照GB150《钢制压力容器》进行设计和制造的各类压力容器。
1.2.2本守则适用于按照GB151《钢制管壳式换热器》进行设计和制造的各类换热器。
2、试验的一般要求：2.1设备应符合下列技术标准和安全技术法规规范要求：a) GB150《钢制压力容器》b) JB4732《钢制压力容器__应力分析设计标准》c) GB151《钢制管壳式换热器》d) 《压力容器安全技术监察规程》e)有关的设计图样和试验说明书。
2.2各种用于试验的压力泵、管道系统均应处于良好且无泄漏压力现象。
2.3各种用于试验的压力表，必须满足《压力容器安全技术监察规程》和GB150 、JB4732有关规定，且均应在有效的检定周期内。
2.4用于测试液体、气体温度的测温计应准备齐全，且应在有效的检定周期内。
2.5以上各项准备工作和有关检验、试验过程中，应有质检员、质检责任工程师和/或当地压力容器监检机构驻厂代表或现场代表，必要时有建设单位现场代表在场确认，且在试验记录上签字和注明日期。
3 试压工艺要求3.1设备制造完毕后，经总体检验、外观检查、无损探伤合格后(如有焊后热处理要求的容器，还必须在热处理之后)进行液压试验和气密试验，容器在耐压试验后若需要进行补焊和重新热处理时，则在其后还必须进行耐压试验。
3.2试验工作必须在规定的场地进行，试验操作人员必须经过培训，且必须熟悉本守则和耐压试验和气密试验说明书的有关规定。
3.3容器试验时，应妥善地放置在专用的支架上，以免在灌入大量的水后发生变形。
特别是对大型薄壁容器，为了防止局部压损，应增加支点，支点间距不宜大于3~4.5m。
3.4容器上所有的接管用相同于或大于试验压力的盲板和丝堵封闭，装配盲板时还必须按规定的数量、规格、材料选用和紧固螺栓、螺母。
装置气密性检验及规范文字描述
装置气密性检验及规范文字描述
一、背景介绍
装置的气密性是指其内部介质不会不经意间泄漏到外部环境中，确保设备运行的稳定性和可靠性。
因此，对装置的气密性进行检验是非常重要的，可以有效预防可能的安全事故和设备损坏。
二、气密性检验方法
1. 真空检验方法
通过制造真空环境，利用泄漏速率等参数来评估装置的气密性，一般适用于对密封性要求较高的装置。
2. 压力检验方法
增加装置内部的压力，观察其变化以判断气密性。
这种方法操作简单快捷，适用于一些较简单的装置。
3. 泡沫检验方法
在装置表面涂抹泡沫液，通过观察泡沫的情况来判断装置是否存在泄漏点。
这种方法可以针对较大的面积进行检测。
三、气密性规范描述
1. 检验周期
装置的气密性检验应定期进行，具体周期视具体情况而定，一般建议每半年或一年进行一次。
2. 检验标准
气密性检验需参照相应的标准进行，确保检验结果的准确性和可比性。
3. 检验记录
对每次的气密性检验记录必须详细完整，包括检验时间、方法、结果等，方便后续跟踪和分析。
四、结论
装置的气密性检验是确保设备正常运行的重要保障，通过选择适合的检验方法和遵循规范描述进行检验，可以及时发现潜在问题并加以解决，提高设备的可靠性和安全性。
以上是关于装置气密性检验及规范文字描述的内容，希望对您有所帮助。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
气密性试验通用工艺规程
一、总则：
1、本规程是根据国家质量技术监督局TSG R0004-2009
《压力管道元件安全技术检察规程》及GB150.1～150.4-2011《压力管道元件》的有关规定制定。
2、本规程适用于碳素钢、低合金钢、奥氏体不锈钢压
力管道元件、安全附件和设计图样上有要求的受压部件的致密性试验。
3、本规程规定了本公司压力管道元件气密性的具体操
作和工艺要求，压力试验责任人负责实施，检验部门负责监督检查。
二、准备工作：
1、气密性试验应在容器水压试验合格后进行。
2、对试验时所用空压机、压力表、阀门、管道、工装
等应进行检查，并能确保正常工作。
3、容器上的安全附件、安全装置、阀门、压力表、液
面计等应安装齐全，并在校验期内。
4、试验时必须用两个量程相同并经校验的压力表（压
力表的校验和维护应符合计量部门的有关规定）压力表精度不应低于1.6级，压力表盘量程应为规定试验压力的1.5~3.0倍。
最好选用2倍左右，表盘直径不应小于
100mm，经定期校验合格、铅封完好的压力表，并装
在试验装置顶部便于观察的部位。
5、试验的气体和气温。
5.1试验所用气体应为干燥、洁净的空气、氮气或其他惰
性气体。
5.2碳素钢和低合金压力管道元件，气密性试验时介质温
度不得低于5℃，其它材料制压力管道元件气密性试
验温度按设计图样规定。
6、气密性试验必须由专业人员操作、检验责任人员和
驻厂监检员必须在场，气密性试验过程中不得进行与试
验无关的工作，无关人员不得在试验现场逗留。
三、试验程序
1、试验时压力应缓慢上升，达到规定试验压力即设计
压力，保压30分钟，对所有焊接接头和连接部位进行
泄漏检查，小型容器亦可渗入水中检查。
2、试验时如有泄漏，由检验责任人员开出返修通知单，
并在容器上划出返修部位，修补后重新进行水压试验和
气密性试验。
3、试验合格后，应缓慢泄压，严禁大气量泄压。
4、试验合格的容器，由操作员填写气密性试验报告，
检验责任人员在报告上写上试验结论并签章，同时要得
到监检员见证。
5、煤油渗漏试验
5.1试验时将焊接接头能够检查的一面清理干净，涂上白粉浆，晾干后在焊缝另一方面涂上煤油，使表面得到足够的渗润，经半小时后白粉上没有油渍即为合格。
5.2试验时如有油渍，由检验责任人员开出返修通知单，并划出返修部位，修补前必须将需要修补范围周边的煤油清除干净，修补后重新进行煤油渗漏试验。
6、补强圈、带衬环的设备法兰的致密性试验。
6.1试验必须在水压试验前进行。
6.2试验时检漏孔内通入0.4~0.5MPa的压缩空气，检查焊缝质量，无泄漏为合格。
6.3试验时如有泄漏，由检验责任人员开出返修通知单，并划出返修部位，修补后重新试验。
附：气密性试验曲线。
