组网实验报告
校园网组网实训实验报告
一、实验目的本次实验旨在通过实际操作，让学生掌握校园网的设计、搭建和调试方法，提高学生网络设备的配置能力和网络规划能力。
通过本次实验，学生能够了解校园网的组成、工作原理以及网络设备的基本配置方法，为今后从事网络工程和管理工作打下坚实基础。
二、实验环境及设备1. 硬件设备：- 2台路由器（华为AR2200）- 2台交换机（华为S5700）- 3台PC机（用于模拟终端）- 网线若干2. 软件设备：- Windows Server 2012操作系统- 华为eSight网络管理系统三、实验内容1. 校园网设计根据实验要求，设计一个包含总校和分校的校园网。
总校共有20台计算机，分校分为两个局域网，分别有10台计算机。
校园网采用C类网段210.100.10.0，总校和分校各有一台路由器及一台交换机。
2. 子网划分根据IP地址分配原则，将校园网划分为总校局域网、分校局域网A和分校局域网B。
- 总校局域网：210.100.10.0/24- IP地址范围：210.100.10.1-210.100.10.254- 子网掩码：255.255.255.0- 分校局域网A：210.100.11.0/24- IP地址范围：210.100.11.1-210.100.11.254- 子网掩码：255.255.255.0- 分校局域网B：210.100.12.0/24- IP地址范围：210.100.12.1-210.100.12.254- 子网掩码：255.255.255.03. 网络拓扑图根据实验要求，绘制校园网网络拓扑图，包括总校和分校的局域网、路由器、交换机以及PC机的连接关系。
4. 网络设备配置（1）路由器配置1）配置总校路由器：- 配置接口IP地址：210.100.10.1/24- 配置默认网关：210.100.11.1- 配置VLAN接口：VLAN10，IP地址210.100.10.1/242）配置分校路由器：- 配置接口IP地址：210.100.11.1/24- 配置默认网关：210.100.10.1- 配置VLAN接口：VLAN20，IP地址210.100.11.1/24- 配置VLAN接口：VLAN30，IP地址210.100.12.1/24（2）交换机配置1）配置总校交换机：- 配置VLAN10，设置端口1-20为VLAN10成员- 配置VLAN20，设置端口21-40为VLAN20成员2）配置分校交换机：- 配置VLAN20，设置端口1-10为VLAN20成员- 配置VLAN30，设置端口11-20为VLAN30成员5. 网络调试（1）测试总校局域网内主机之间通信- 在总校局域网内任意两台主机之间ping通，验证局域网内通信正常。
某酒店组网实验报告(3篇)
第1篇一、实验背景随着互联网技术的飞速发展，酒店行业对网络的需求日益增长。
为了提升客户体验，提高酒店管理效率，我们针对某酒店进行了组网实验，旨在搭建一个高速、稳定、安全、易管理的网络环境。
二、实验目的1. 搭建一个满足酒店客房、餐厅、大堂等区域高速无线接入的网络环境。
2. 实现网络信号全面覆盖，保证客户随时随地高速上网。
3. 提供安全稳定的网络环境，防止非法入侵和病毒传播。
4. 简化网络管理，降低维护成本。
三、实验设备1. 无线控制器：华为AC66002. 无线接入点：华为AP33603. 网络交换机：华为S5700-48P4. 光纤收发器：华为S5700-24F5. 服务器：联想ThinkServer TD1506. 客户端设备：笔记本电脑、手机、平板电脑等四、实验步骤1. 网络规划：根据酒店实际情况，进行网络拓扑设计，确定设备部署位置和数量。
2. 设备配置：对无线控制器、无线接入点、网络交换机、光纤收发器等设备进行配置，包括IP地址分配、VLAN划分、端口镜像、QoS策略等。
3. 服务器配置：配置服务器，包括操作系统安装、数据库安装、应用软件部署等。
4. 无线接入点部署：将无线接入点部署在客房、餐厅、大堂等区域，确保信号覆盖。
5. 测试验证：对网络进行测试，包括无线信号强度、接入速度、安全性等，确保网络性能满足要求。
五、实验结果1. 信号覆盖：经过测试，无线信号覆盖范围达到酒店所有区域，满足客户需求。
2. 接入速度：无线接入速度达到100Mbps，满足客户高速上网需求。
3. 安全性：通过配置防火墙、入侵检测系统等安全设备，确保网络环境安全稳定。
4. 管理方便：通过无线控制器集中管理无线接入点，简化网络管理，降低维护成本。
六、实验总结1. 技术选型：本次实验中，我们选择了华为系列设备，因其稳定性高、性能优越、易于管理等特点，得到了客户的认可。
2. 网络规划：合理的网络规划是确保网络性能的关键，我们在实验过程中充分考虑了酒店实际情况，制定了合理的网络拓扑。
组网的实验报告
组网的实验报告组网的实验报告一、引言网络通信在现代社会中扮演着重要的角色，它使得信息的传递和共享变得更加便捷和高效。
为了实现网络通信，组网是必不可少的一环。
本实验旨在通过构建一个小型局域网，探索和理解组网的基本原理和技术。
二、实验目的1. 理解组网的基本概念和原理；2. 掌握组网的常用拓扑结构和设备配置方法；3. 学习使用网络设备进行连接和配置。
三、实验环境和工具1. 实验环境：一台个人电脑、多台路由器和交换机、若干台计算机；2. 实验工具：网络模拟软件Packet Tracer。
四、实验步骤和结果1. 设计网络拓扑结构在实验开始前，我们首先设计了一个简单的网络拓扑结构。
该结构包括一个核心交换机、两个分布式交换机和多台主机。
核心交换机用于连接不同的分布式交换机，而分布式交换机则连接各个主机。
2. 连接网络设备根据设计，我们将各个设备进行连接。
首先，将核心交换机与两个分布式交换机连接，使用网线将它们的端口相连。
然后，将各个分布式交换机与主机连接，确保每个主机都能与分布式交换机相连。
3. 配置网络设备在连接完成后，我们开始配置网络设备。
首先，对核心交换机进行配置，设置其IP地址和子网掩码。
然后，对分布式交换机进行配置，同样设置其IP地址和子网掩码。
最后，对每个主机进行配置，确保它们能够与交换机进行通信。
4. 测试网络连接在配置完成后，我们进行了网络连接的测试。
通过在每台主机上打开浏览器，输入另一台主机的IP地址，我们能够成功地进行通信。
此外，我们还测试了网络的稳定性和传输速度，结果表明网络连接良好且传输速度较快。
五、实验总结通过本次实验，我们深入了解了组网的基本原理和技术。
我们学会了设计和连接网络拓扑结构，并且掌握了网络设备的配置方法。
此外，我们还通过实际测试，验证了网络连接的稳定性和传输速度。
通过这次实验，我们对组网有了更深入的理解，并且对网络通信的重要性有了更加直观的认识。
六、实验心得本次实验让我对组网有了更深入的认识，我明白了组网是网络通信的基础，只有通过合理的拓扑结构和设备配置，才能实现高效的网络通信。
组网实习的报告总结
一、实习背景随着互联网技术的飞速发展，网络在各个领域都扮演着越来越重要的角色。
为了更好地了解网络组网技术，提升自身技能，我在某知名企业进行了为期一个月的组网实习。
在这段时间里，我深入了解了网络组网的基本原理、实施方法以及维护技巧。
二、实习内容1. 网络组网基础知识在实习期间，我首先学习了网络组网的基本概念、网络拓扑结构、网络协议等基础知识。
通过学习，我对网络组网有了初步的认识，了解了不同网络设备的功能和作用。
2. 网络设备配置与调试在实习过程中，我参与了企业内部网络设备的配置与调试工作。
我学习了如何使用网络设备进行IP地址分配、路由配置、交换机VLAN划分等操作，并掌握了一些网络故障排查方法。
3. 网络安全与防护网络安全是网络组网中的重要环节。
在实习期间，我学习了网络安全的基本知识，了解了常见的安全威胁和防护措施。
同时，我还参与了企业内部网络的安全配置与监控工作。
4. 实际项目实施在实习期间，我参与了一个实际的网络组网项目。
在项目经理的指导下，我负责了部分网络设备的配置与调试工作。
通过实际操作，我更加深入地了解了网络组网的全过程。
三、实习收获1. 提升了网络组网基础知识通过实习，我对网络组网的基本概念、原理和设备有了更加深入的了解，为今后的工作打下了坚实的基础。
2. 掌握了网络设备配置与调试技能在实习过程中，我学会了如何配置和调试网络设备，提高了自己的动手能力。
3. 学会了网络安全与防护技巧网络安全是网络组网中的关键环节。
通过实习，我掌握了网络安全的基本知识，为今后的工作提供了保障。
4. 增强了团队协作能力在实习期间，我与团队成员共同完成了网络组网项目，锻炼了自己的团队协作能力。
四、实习体会1. 理论与实践相结合实习过程中，我深刻体会到了理论与实践相结合的重要性。
只有将所学知识运用到实际工作中，才能真正提高自己的技能。
2. 持续学习网络技术发展迅速，作为一名网络工程师，要时刻保持学习的态度，不断更新自己的知识储备。
组网实训报告2000字范文
组网实训报告2000字范文实训报告是在学习过程中,通过实验中的观察,分析,综合,判断,如实地把实验的全过程和实验结果用文字形式记录下来的书面材料。
下面是小编为大家整理的几篇组网实训报告范文，希望对大家有所帮助，仅供参考!组网实训报告1为了掌握一些计算机的软、硬件知识，为了为今后学习计算机原理、计算机网络课打下良好的基础，我们进行了为期一周的计算机组网与网络技术实习。
我，王斌、张涵、任艳艳、欧阳天石、王子超被分在第一组，张涵任组长。
第一步是拆机子。
前端带有磁铁的改锥在拆装机箱螺丝钉时很容易上手，拆机子这一步没有太大的麻烦。
拆完电脑后，我摆弄了一下各个硬件：网卡很好认，即使不看它的”D-LINK”标志，看一下它附带水晶头的插口即知;内存条也很好辨认，是直尺大小的一个绿色长条;鼠标是双飞燕的双键鼠标，手感自然比不上三键鼠标;光驱是NEC的VCD光驱(可惜不是DVD光驱，不然就可以趁空闲时偷偷看DVD影片了);硬盘是madein 马来西亚的”西部数据”;至于机箱，我们的是卧式的，还有一些是塔式的。
揣摩一番硬件后，是该把它们装回去的时候了。
先由我主刀安装AMD的CPU。
将”零插拔力”的插口的横杆拉起，然后将CPU无针的三角对准插口无孔的三角处放下去拉下横杆即告完成。
接下来是装风扇——将风扇基座的簧片卡住CPU插口侧端亦固定完毕。
只是由于供我们拆装的机子是较早前的电脑，其风扇接线并不是像常规的接法一样接在主板上，而是接在电源线上，这让我略微思考了一会。
很轻松地将显卡和网卡插在(白色的)PCI插槽上、内存条插在黑色的插槽后，便要开始数据线的安装了。
软驱的数据线最为明显，是分叉的，不用费劲就可以找出并装好。
接下来是光驱、硬盘的数据线，因为我在家中安装过刻录机，安装它们自然不在话下。
当然，这里有一个诀窍：将数据线的红色边缘朝向电源线接口那一方就不会接错了。
另外，接鼠标的和键盘时发现其接口不是主流机箱接口中的绿色接口和紫色接口。

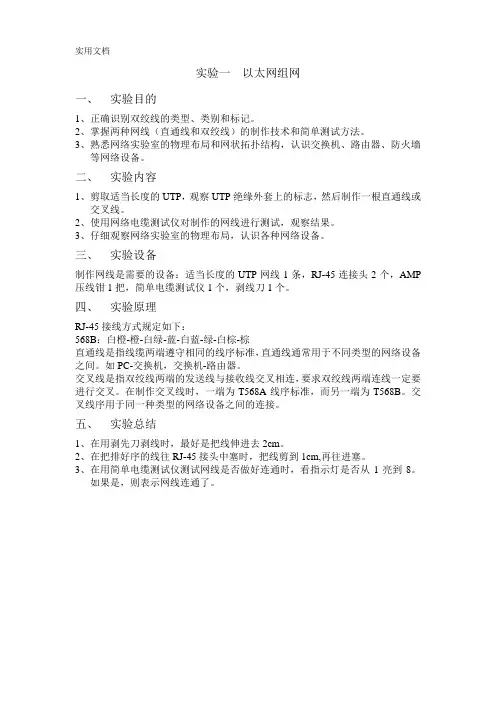

以太网组网实验报告
实用文档
实验一以太网组网
一、实验目的
1、正确识别双绞线的类型、类别和标记。
2、掌握两种网线（直通线和双绞线）的制作技术和简单测试方法。
3、熟悉网络实验室的物理布局和网状拓扑结构，认识交换机、路由器、防火墙
等网络设备。
二、实验内容
1、剪取适当长度的UTP，观察UTP绝缘外套上的标志，然后制作一根直通线或
交叉线。
2、使用网络电缆测试仪对制作的网线进行测试，观察结果。
3、仔细观察网络实验室的物理布局，认识各种网络设备。
三、实验设备
制作网线是需要的设备：适当长度的UTP网线1条，RJ-45连接头2个，AMP 压线钳1把，简单电缆测试仪1个，剥线刀1个。
四、实验原理
RJ-45接线方式规定如下：
568B：白橙-橙-白绿-蓝-白蓝-绿-白棕-棕
直通线是指线缆两端遵守相同的线序标准，直通线通常用于不同类型的网络设备之间。
如PC-交换机，交换机-路由器。
交叉线是指双绞线两端的发送线与接收线交叉相连，要求双绞线两端连线一定要进行交叉。
在制作交叉线时，一端为T568A线序标准，而另一端为T568B。
交叉线序用于同一种类型的网络设备之间的连接。
五、实验总结
1、在用剥先刀剥线时，最好是把线伸进去2cm。
2、在把排好序的线往RJ-45接头中塞时，把线剪到1cm,再往进塞。
3、在用简单电缆测试仪测试网线是否做好连通时，看指示灯是否从1亮到8。
如果是，则表示网线连通了。
组网实习的报告总结
一、实习背景随着信息技术的飞速发展，网络已经成为现代社会不可或缺的一部分。
为了更好地掌握网络技术，提升自身实践能力，我于XX年XX月XX日至XX年XX月XX月在XX公司进行了为期一个月的组网实习。
此次实习让我对组网技术有了更深入的了解，对网络设备的配置与维护有了更丰富的实践经验。
二、实习目的1. 理解组网的基本概念和原理，掌握组网技术的基本流程。
2. 学习网络设备的配置与维护，提高实际操作能力。
3. 培养团队合作精神，提升沟通协调能力。
三、实习内容1. 网络基础知识学习：在实习初期，我重点学习了网络基础知识，包括OSI七层模型、TCP/IP协议、网络拓扑结构等。
通过学习，我对网络的构成和运行原理有了初步的认识。
2. 网络设备操作：在导师的指导下，我学习了如何操作路由器、交换机等网络设备。
我熟练掌握了设备的配置方法，包括VLAN划分、路由协议配置、安全策略设置等。
3. 网络故障排查：在实习过程中，我参与了多个网络故障排查项目。
通过实际操作，我学会了如何使用ping、tracert等工具进行故障定位，并掌握了常用的故障处理方法。
4. 组网项目实践：在导师的带领下，我参与了公司内部网络的组网项目。
从需求分析、方案设计到设备选型、施工部署，我全程参与了项目的实施。
通过这个项目，我对组网的全过程有了更深入的了解。
四、实习收获1. 专业知识提升：通过实习，我对网络技术有了更全面的认识，掌握了组网的基本原理和操作技能。
同时，我还学习了网络设备的配置与维护，为今后的工作打下了坚实的基础。
2. 实践能力提高：在实习过程中，我参与了多个实际项目，积累了丰富的实践经验。
我学会了如何分析问题、解决问题，提高了自己的实际操作能力。
3. 团队合作精神：在实习过程中，我与团队成员共同完成了多个项目。
通过沟通与协作，我学会了如何与他人合作，提升了团队协作能力。
4. 沟通协调能力：在实习过程中，我需要与不同部门的人员进行沟通，协调项目进度。
组网实习报告
一、实习目的本次组网实习旨在通过实际操作，掌握组网的基本原理、技术和方法，提高动手能力和实际应用能力。
通过实习，使学生能够熟练掌握以下内容：1. 组网设备的选择和配置；2. 局域网和广域网的组建；3. 网络设备的连接和调试；4. 网络安全策略的制定和实施；5. 网络性能的优化和故障排除。
二、实习时间与地点实习时间：2021年6月1日至2021年6月5日实习地点：XX学院计算机网络实验室三、实习内容1. 组网设备的选择和配置（1）根据实习要求，选择合适的组网设备，如交换机、路由器、网线等。
（2）了解组网设备的性能参数，如端口数量、传输速率、支持协议等。
（3）根据实际需求，配置交换机和路由器，如设置IP地址、子网掩码、路由协议等。
2. 局域网和广域网的组建（1）了解局域网和广域网的基本概念、结构和特点。
（2）根据实际需求，设计局域网和广域网的拓扑结构。
（3）连接交换机和路由器，实现局域网和广域网的互联互通。
3. 网络设备的连接和调试（1）熟悉网线、光纤等网络设备的连接方法和注意事项。
（2）根据实际需求，连接网络设备，如交换机、路由器、服务器等。
（3）调试网络设备，确保网络正常运行。
4. 网络安全策略的制定和实施（1）了解网络安全的基本概念和常用技术。
（2）根据实际需求，制定网络安全策略，如防火墙配置、入侵检测等。
（3）实施网络安全策略，确保网络系统安全稳定。
5. 网络性能的优化和故障排除（1）了解网络性能优化方法，如带宽管理、流量控制等。
（2）根据实际需求，优化网络性能，提高网络传输速率。
（3）排除网络故障，如设备故障、线路故障等。
四、实习体会与收获1. 通过本次实习，我对组网的基本原理、技术和方法有了更加深入的了解，提高了自己的动手能力和实际应用能力。
2. 在实习过程中，我学会了如何选择合适的组网设备、配置网络设备、连接网络设备，以及制定和实施网络安全策略。
3. 通过实习，我明白了网络性能优化和故障排除的重要性，学会了如何解决实际问题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
组网技术实验报告专业: 网络工程学号: 0900380224学生姓名: 王胜教师:王虎寅实验一IP路由一、实验目的1、熟悉与掌握仿真软件GNS3的安装、环境设置的方法。
2、了解GNS3下的cisco路由器的模拟及分布式环境下模拟的机制并掌握其使用方法。
3、掌握几种典型的在GNS3环境下模拟主机的方法。
4、提高综合运用静态路由、缺省路由、RIP或OSPF路由技术完成较大网络的路由设计的能力。
二、实验环境1、操作系统:windows 72、实验软件:GNS3三、实验任务在仿真软件上实现如下拓扑网络的路由设计,并完成连通测试。
四、实验步骤1、GNS3拓扑图,如下:2、IP 地址规划设备名 接口名 IP 地址 子网掩码 默认网关 C1 Fa 192、168、1、1 /24 192、168、1、254 C2Fa 192、168、2、1 /24 192、168、2、254R1F0/0172、16、1、1 /24 —— F0/1 192、168、1、254 /24 —— R2F0/0 172、16、1、2 /24 —— F0/1172、17、1、2/24 —— S0/0(clockrate128000)192、168、64、2/24——R3S1/0192、168、64、1/24 ——S1/1(clockrate128000)192、168、65、1/24 —— R4F0/1172、17、1、1 /24 —— F0/0 172、18、1、1 /24 —— R5F0/0172、18、1、2 /24 —— S1/1 192、168、65、2 /24 —— F0/1192、168、2、254/24——（1）R1上使用缺省路由,R2,R3,R4,R5上使用OSPF路由协议。
（2）R2上添加一条到192、168、1、0/24网络的静态路由,然后进行路由redistribute;具体命令为:redistribute static。
3、中心主机安装 GNS3与初始配置3、1、安装 GNS3-0、8、2--all-in-one3、2、GNS3环境设置(1)在磁盘中建立相关文件夹 IOS目录、工程目录、 dynmips工作目录(2)拷贝路由器 Ios镜像文件到“IOS目录”中(3)环境设置(从“编辑”->“首选项”菜单项进入)设置语言:中文设置相关目录(需要当场测试):IOS、工程、工作目录设置终端命令参数:要求终端工具使用 secureCRT(4)设置“IOS”(从“IOS与 Hypervisors”菜单项进入),在“IOS”窗口选择 Cisco IOS文件,以及与 IOS文件对应的“平台”与“型号”后,单击“保存”。
(5)路由器”IDLE PC”值计算依次将实验中所用各种型号的路由器“拖入”一个到工作区,完成“Idle PC”值计算、选取。
4、主机模拟:(使用VPCS模拟)VPCS1模拟C2;VPCS2模拟C1。
C1上配置:C2上配置:5、测试连通用ping命令进行连通测试如:在两主机间进行、或任何两节点间进行C1 上tracert 192、168、2、1C2 上tracert 192、168、1、16、显示各路由器的路由表、配置文件running-config内容。
7、保存工程文件实验二 VLAN【实验目的】1、加深理解VLAN组网技术2、掌握cisco交换机的基本操作命令3、掌握VLAN的创建、VLAN中继的配置方法4、掌握VLAN间路由典型的配置方法5、学会在交换机上创建管理节点的方法【设计任务】在仿真器中实现如下拓扑网络设计, 并完成连通测试。
其中:R1为路由器、S1与S2为二层交换机、S0为三层交换机、P1-P4为PC机、NMW为网管工作站。
【设计要求】1、需要建立三个VLAN如下:vlan 99 management & control(管理VLAN、本征VLAN)vlan 2 staff (员工VLAN)vlan 3 students(学员VLAN)2、交换机网管IP地址交换机S1网管IP:192、168、99、1/24交换机S2网管IP:192、168、99、2/243、网管工作站能对交换机S1、S2进行远程管理4、先采用单臂路由技术,实现VLAN间的设备可以互相访问5、再采用三层交换技术,实现VLAN间的设备可以互相访问6、将具体的配置步骤、验证结果(有关的show命令与显示内容)、测试数据(ping测试或tracert测试)记入实验报告中;对有关问题进行相应的分析或探讨,并记录到实验报告中。
【实验步骤】（一）分析拓扑图（二）在仿真器中画出网络拓扑图（三）完成主机端网络参数配置主机名接口ip地址子网掩码网关P1 192、168、2、1 255、255、255、0 192、168、2、254 P2 192、168、2、2 255、255、255、0 192、168、2、254 P3 192、168、3、1 255、255、255、0 192、168、3、254 P4 192、168、3、2 255、255、255、0 192、168、3、254 （四） VLAN、VLAN中继配置、验证与测试1.S1上的配置(设备命名;创建VLAN 2,3,99、划分成员接口、验证配置)在全局配置模式下:vlan 2name staffexitinterface fa1/1switchport mode accessswitchport access vlan 2endshow vlan briefshow interface f1/1 switchport（1）配置中继接口F3/1(管理方式、本征VLAN、所属VLAN)在全局配置模式下:interface f0/1switchport mode trunkswitchport trunk native vlan 99switchport trunk allowed vlan 2, 3, 99//S1#show running-config 部分输出显示hostname S1interface FastEthernet0/1switchport trunk native vlan 99switchport trunk allowed vlan 2-3,99switchport mode trunkinterface FastEthernet1/1switchport access vlan 2switchport mode accessinterface FastEthernet2/1switchport access vlan 3switchport mode accessinterface FastEthernet3/1switchport access vlan 99switchport mode accessinterface Vlan1no ip addressshutdowninterface Vlan99ip address 192、168、99、1 255、255、255、02.S0与S2上的配置同上（五）网管节点建立于测试1．S1上的配置（1）创建逻辑接口VLAN99、配置IP地址、激活接口在全局配置模式下:interface vlan 99ip address 192、168、99、1 255、255、255、0no shutdown（2）*配置缺省网关在全局配置模式下:ip default-gateway 192、168、99、254（3）配置远程访问终端(支持telnet访问)在全局配置模式下:Line vty 0 15 //创建16个远程访问终端Password 123456 //设定远程登录口令privilege level 15 //设定管理权限,15为管理员级transport input telnet //设定远程登录可以使用的协议login //指定远程登录时,需要核对口令2．S2上的配置（1）创建逻辑接口VLAN99、配置IP地址、激活接口（2）*配置缺省网关（3）配置远程访问终端(支持telnet访问)在全局配置模式下:创建2个远程访问终端设定远程登录口令为abc设定管理权限为管理员级设定远程登录可以使用的协议为telnet指定远程登录时,需要核对口令// S2#show running-config 部分输出如下:line con 0line vty 0 1password abclogintransport input telnetprivilege level 15line vty 2 4loginline vty 5 15login3．在nmw上进行访问测试（1）使用telnet工具,登录到S1,登录口令为123456（2）使用telnet工具,登录到S2,登录口令为abc（六）单臂路由方案的实施1. S0上的设置（1）将接口F0/3设置成中继模式（2）设置该口相应的本征vlan属性（3）设置该口相应的所属vlan列表属性（4）验证中继配置配置中继接口F0/3(管理方式、本征VLAN、所属VLAN)在全局配置模式下:S0#show interfaces trunkPort Mode Encapsulation Status Native vlan Fa0/1 auto n-802、1q trunking 99Fa0/2 auto n-802、1q trunking 99Fa0/3 on 802、1q trunking 99Port Vlans allowed on trunkFa0/1 2-3,99Fa0/2 2-3,99Fa0/3 2-3,99Port Vlans allowed and active in management domainFa0/1 2,3,99Fa0/2 2,3,99Fa0/3 2,3,99Port Vlans in spanning tree forwarding state and not pruned Fa0/1 2,3,99Fa0/2 2,3,99Fa0/3 2,3,992.R1上的设置（1）给设备命名（2）创建子接口f0/0、2、设置ip、指定中继协议802、1q与vlanID;（3）创建子接口f0/0、3、设置ip、指定中继协议802、1q与vlanID;（4）创建子接口f0/0、99、设置ip、指定中继协议802、1q与vlanID;（5）激活接口f0/0Router(config)#hostname R1R1(config)#interface fa0/0、2R1(config-subif)#encapsulation dot1Q 2R1(config-subif)#ip add 192、168、2、254 255、255、255、0R1(config-subif)#no shutdownR1(config-subif)#interface fa0/0、3R1(config-subif)#encapsulation dot1Q 3R1(config-subif)#ip add 192、168、3、254 255、255、255、0R1(config-subif)#no shutdownR1(config-subif)#interface fa0/0、99R1(config-subif)#encapsulation dot1Q 99R1(config-subif)#ip add 192、168、99、254 255、255、255、0R1(config-subif)#no shutdownR1(config-subif)#interface fa0/0R1(config-if)#no shutdown（6）显示路由表在特权模式下:R1#show ip route //部分输出C 192、168、2、0/24 is directly connected, FastEthernet0/0、2C 192、168、3、0/24 is directly connected, FastEthernet0/0、3C 192、168、99、0/24 is directly connected, FastEthernet0/0、99 （七）基于三层交换路由方案实施1. R1上的设置关闭接口f0/0(避免影响)2. S0上的设置（1）创建逻辑接口VLAN2、设置ip;在全局配置模式下:interface vlan 2ip address 192、168、2、254 255、255、255、0no shutdown（2）创建逻辑接口VLAN3、设置ip;（3）创建逻辑接口VLAN99、设置ip;（4）显示路由表（5）显示配置文件3.访问测试例:从主机P3到主机P2作ping测试;例:从网管工作站nmw到主机P2作路由跟踪测试实验三 DHCP与DNS任务一:配置DHCP服务一、实验背景BENET公司给网段192、168、1、0/24动态分配IP地址,默认网关为192、168、1、1,DNS服务器为192、168、1、2二.完成标准DHCP客户机能成功获得192、168、1、0/24网段的IP地址与作用域选项配置的参数三.实验步骤1. 安装DHCP服务:开始菜单—>控制面板—>添加与删除程序—>添加删除windows组件—>网络服务—>详细信息—>动态主机配置协议(DHCP)—>确定—>安装完成。
