宝马电路图详解
BMW5系-E60普通车辆电器-2002
说明 灯光模块 晴雨 / 行车灯传感器 活动天窗模块 活动天窗开关 自动恒温空调 IHKA 带加热装置的喷嘴 带加热装置的喷嘴 便捷进入及起动系统 CAS byteflight （BMW 安全总线系统） 车身 CAN LIN 总线
-4-
E60 普通车辆电气系统
车窗升降机 FH
车门模块以非中央方式对前部车窗升降机进行控制。 车身标准模块 KBM 控制后部车窗升降机。 便捷进入及起动系统控制单元作为主控单元控制： - 通过无线电遥控钥匙的操作 - 便捷功能 - 中控锁接口 - 儿童保护装置 - 不同国家规格的设置权限 象其它车型一样，车窗升降机可通过驾驶员侧车门开关组 SBFA 和其它车门中 的开关操作。
-1-
- 系统一览
E60 普通车辆电气系统
KT-11548
图 1:
E60 普通车辆电气系统一览
-2-
E60 普通车辆电气系统
序号 1 2 3 4 5 6 7 8
9 10 11 12 13 14 15
说明 驾驶员外后视镜 驾驶员侧车门锁芯 驾驶员侧前部中控锁 驾驶员侧前部车窗升降马达 驾驶员侧开关组 环境照明 驾驶员下车灯 驾驶员侧车门模块 TMFA
-5-
- 系统一览
E60 普通车辆电气系统
KT-10933
图 2:
车窗升降机
-6-
E60 普通车辆电气系统
序号 1 2 3 4 5 6 7 8 9 10
说明 驾驶员侧车门模块 TMFA 驾驶员侧车门开关组 驾驶员侧前车门车门触头 驾驶员侧前车门车窗升降机 安全和网关模块 SGM 前乘客侧车门模块 TMBF 前乘客侧前部车窗升降马达开关 前乘客侧前车门车门触头 前乘客侧前车门车窗升降马达 便捷进入及起动系统 CAS
BMW3系-E90车辆电器-中控锁及组件
17 18 19 20
21
说明 发动机室盖接触开关 便捷登车及起动系统 2 CAS 2 离合器开关 制动信号灯开关 BLS 数字式发动机电子系统 DME/数字 式柴油机电子系统 DDE 智能型蓄电池传感器 IBS
起动机
接线盒 总线端 30g 继电器 总线端 15，卸载继电器 接线盒控制单元 JB 识别发射器
收发器线圈
索引
20 21 22 23 24 25 26 27 28 29 30 31 CAS-Bu s K-CAN Kl. 30 FBD FBD ON FBD OUT
说明 插槽内识别发射器的霍尔传感器 插槽内识别发射器的霍尔传感器 插槽内识别发射器的锁止机构 识别发射器插槽 识别发射器 电动转向锁 ELV 后窗玻璃天线 遥控信号接收器 START-STOP 按钮 LED START-STOP 按钮霍尔传感器 START-STOP 按钮霍尔传感器 START-STOP 按钮 CAS 总线（K 总线协议）
说明 驾驶员车门锁芯 脚部空间模块 FRM 便捷登车及起动系统 2 CAS 2 接线盒控制单元 JB 前乘客侧 TAGE 霍尔传感器 前乘客侧 TAGE 电容性传感器 前乘客侧 TAGE 电容性传感器 前乘客侧 TAGE 天线 舒适登车系统 CA 车外天线 行李箱天线 后部车内天线 前部车内天线
驾驶员侧 TAGE 天线 驾驶员侧 TAGE 电容性传感器 驾驶员侧 TAGE 电容性传感器 驾驶员侧 TAGE 霍尔传感器 车门触点
START- 数字式发动机电子系统启动 DME 30 ELV ELV 供电正极
FBD 远程服务
FBD ON 远程服务开通
FBD OUT
远程服务关闭
9
功能 中控锁
第28讲 宝马汽车电路图的分析
第28讲 宝马汽车电路图的分析
• 1.一缸点火线圈的电路 • (1)初级线圈电路。 • (2)次级线圈的高压电路。 • 2.二缸点火线圈的电路 • (1)初级线圈电路。 • (2)次级线圈的高压电路。
上一页 返回
第28讲 宝马汽车电路图的分析
• 3.三缸点火线圈的电路 • (1)初级线圈电路。 • (2)次级线圈的高压电路。 • 4. 4缸点火线圈的电路 • (1)初级线圈电路。 • (2)次级线圈的高压电路。
第28讲 宝马汽车电路图的分析
• 10—双色导线。BR/GN表示导线底色是棕色带有绿色条 纹。
• 11—插接器编号。 • 12—实线框图表示整个电器部件。 • 13—标有“30”字样的电源线为常火线。 • 14—在两页之间中断的导线标记。 • 15—屏蔽线。 • 16—虚线表示同一插接器上的接线端子。 • 17—搭铁符号。
下一页 返回
第28讲 宝马汽车电路图的分析
• 五、宝马汽车电路图的范例
• 宝马汽车电路图的范例如图6 -53、图6一54所示。其说明 如下:
• 1—“15”表示点火开关处于“RUN”或“START”挡时，导 线的电源才接通。
• 2—熔断丝的符号。“ F28”表示在配电盒上第28号熔断丝， 其允许通过的最大电流强度为5 A。
第28讲 宝马汽车电路图的分析

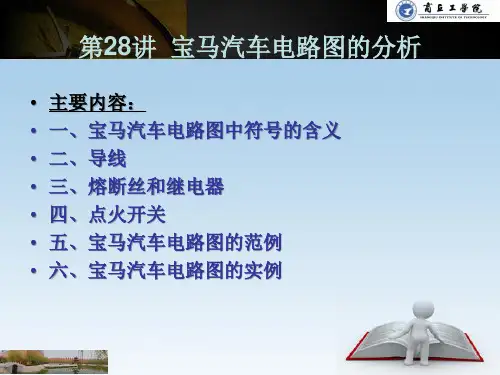

• 主要内容： • 一、宝马汽车电路图中符号的含义 • 二、导线 • 三、熔断丝和继电器 • 四、点火开关 • 五、宝马汽车电路图的范例 • 六、宝马汽车电路图的实例
第28讲 宝马汽车电路图的分析
• 一、宝马汽车电路图中符号的含义
• 宝马汽车电路图中各种符号的含义见表6 -22。
• 二、导线
宝马电路图识图
宝马 电路图识别
线路颜色的基本认识
–BL 蓝色 GR 灰色 SW 黑色
–BR 棕色 OR 橘黄色 VI 紫色
–GE 黄色 RS 粉红色 WS 白色
–GN 绿色 RT 红色 TR 透明
线路中的图标
整个部件 带螺丝夹的部件 连接在部件上的插头 与部件的连接导线相连的插头
同一插头中的两个线脚划线表示同一插头的连接点
(1) 线脚号码 (4) 线路颜色 (2) 信号 (5) 插头参考号码
(3) 导线截面 (单位：mm2) (6) 地线参考号码
电路图中各个标识含义及附加信息
总线一览图（E60）输入/ 输出图
功能电路图
线路符号Z1-代表前部保险丝盒
F21-前部21号保险丝
Z1*38-连接保险丝支架端插
X62540-连接传感器端插头
B62540-传感器
15N<21-说明该线为供电线路0.5-该导线横截面积
RT/GN-导线颜色
1 刮水器开关
2 转向柱开关中心 (SZL)
3 安全和网关模块 (SGM)
4 车身标准模块 (KBM)
5 自动恒温空调 (IHKA)
6 可加热式喷嘴
7 可加热式喷嘴
1 刮水器开关
2 转向柱开关中心 (SZL)
3 雨天 / 行车灯传感器 (RLS)
4 安全和网关模块 (SGM)
5 自动恒温空调 (IHKA)
6 车身标准模块 (KBM)
总线端名称总线系统。
宝马汽车电气系统的识图
宝马车系电器符号及电路特点宝马汽车电气系统的设计与其他厂家有着相同的规律，但其电路图符号标注、文字标注、导线颜色的规定上与其他厂家略有不同，因此，在阅读电路图前，需要了解宝马汽车电路图的特点及电器符号的表示方法。
一、宝马轿车电器的特点1.电路采用低压直流电电路是低压直流电压，电源采用并联方式连接，用电器之间也是并联；电路采用单线制，负极搭铁方式；多数用电器受两级开关的控制，继电器和开关串联在电路中。
2．汽车电器线路由单元电路组合而成宝马汽车电路图尽管复杂，但都是由完成不同功能、相对独立的单元电路组成。
如充电系统、启动系统、发动机控制系统、变速器控制系统、DSC、SRS、空调等，这些单元电路都有它们自身的特点。
在进行电路图识读时，可分系统，单独进行识读分析。
二、宝马车系的电路符号1．宝马车系电路符号及实物对照2.宝马车系电气代码说明电气代码字母说明示例A 表示控制单元、模块如A6000-汽车发动机DME控制单元；A3-照明模块B 表示传感器、电气转换器如Bl-右前车轮转速传感器；B10-加速踏板模块D 表示诊断接口E 表示灯、电气加热装置如E7-右侧大灯；E9-后窗加热F 保险丝如F01-01号保险丝G 供电、触发单元如Gl-蓄电池：G5-驾驶员安全气囊发生器H 声光信号仪如H53-右后高音喇叭I 来自国外生产商的部件如101004-方向盘电子控制装置K 继电器如K6-大灯清洗装置继电器L 线圈如Ll-环形线圈EWSM 电机、驱动装置如M2-电动燃油泵；M16-油箱盖板中控锁驱动装置N 放大器、控制器、控制装置如N22-CD光盘转换匣；N40a-高保真功率放大器；R 电阻、电位计如R8554-分级电阻：R012-后座区分区风门电位计S 开关、按钮如S4-喇叭开关：S6-DSC/DTC键T 点火线圈如T6151-1缸点火线圈U 无线电设备、抗干扰设备如U400a—电话发射接受器W 天线、屏蔽如W12—后部车内天线Y 机电部件如2341—喷油器 1Z 抗干扰滤波器Z13—抗干扰滤波器3.宝马车系电路图各信号说明信号说明信号说明15_WUP或15WUP 总线端KL.15，唤醒54 制动信号灯开关信号3<1 总线端KL.30，蓄电池55HL 左后雾灯30G 总线端KL.30，保险丝56AL 左侧远光灯31 总线端KL.30，已接通58VR 右侧停车灯31_SENE 蓄电池负极58G 仪表和背景照明31E 传感器负极KL87 继电器输出端信号31L 电子接地线S_50 点火开关5V 负载接地U_30 总线端KL.30电源供应49HL 5V供电电源B+或B（+）蓄电池正极49L 左后转向信号灯KL.31或KL31 接地50L 总线端KL.50，负荷信号POS 挡位信号4.宝马车系电路图导线颜色的标识英文简写颜色色标英文简写颜色色标英文简写颜色色标BL 蓝色RT 红色SW 黑色BR 棕色GR 灰色VI 紫色BE 黄色OR 橙色WS 白色GN 绿色RS 粉红色TR 透明色导线除了用颜色标识外，还需要注明导线的粗细，即导线的截面积（单位为mm2）。
宝马电路图识图
宝马电路图识别线路颜色的基本认识–BL 蓝色GR 灰色SW 黑色–BR 棕色OR 橘黄色VI 紫色–GE 黄色RS 粉红色WS 白色–GN 绿色RT 红色TR 透明线路中的图标同一插头中的两个线脚划线表示同一插头的连接点(1) 线脚号码(4) 线路颜色(2) 信号(5) 插头参考号码(3) 导线截面(单位：mm2) (6) 地线参考号码整个部件带螺丝夹的部件连接在部件上的插头与部件的连接导线相连的插头电路图中各个标识含义及附加信息Z1-代表前部保险丝盒F21-前部21号保险丝Z1*38-连接保险丝支架端插X62540-连接传感器端插头B62540-传感器15N<21-说明该线为供电线路0.5-该导线横截面积RT/GN-导线颜色总线一览图（E60）输入/ 输出图1 刮水器开关2 转向柱开关中心 (SZL)3 安全和网关模块 (SGM)4 车身标准模块 (KBM)5 自动恒温空调 (IHKA)6 可加热式喷嘴7 可加热式喷嘴8 挡风玻璃清洗泵9 刮水器马达的双衔铁继电器10 刮水器马达 (带复位触头)11大灯清洗装置的清洗泵继电器12大灯清洗装置的清洗泵13 后窗玻璃清洗泵 (仅 E61)14 后窗刮水器继电器 (仅 E61)15 带复位触头的后窗刮水器马达 (仅E61)16 车内后视镜内的雨天 / 行车灯传感器功能电路图1 刮水器开关2 转向柱开关中心 (SZL)3 雨天 / 行车灯传感器 (RLS)4 安全和网关模块 (SGM)5 自动恒温空调 (IHKA)6 车身标准模块 (KBM)7 可加热式喷嘴8 可加热式喷嘴9 刮水器马达 (带复位触头)10 刮水器马达的双衔铁继电器11 挡风玻璃清洗泵12 大灯清洗装置的清洗泵13 大灯清洗装置的清洗泵继电器14 带复位触头的后窗刮水器马达(E61)15 后窗玻璃清洗泵16 后窗刮水器继电器 (E61)线路符号总线端名称总线系统（注：文档可能无法思考全面，请浏览后下载，供参考。
宝马 E93 335i硬顶敞篷版电路结构原理图
Electric/Electronic E93 VS-12 December 2006 Page 17
Electric/Electronic E93. Passive safety system US.
Electric/Electronic E93 VS-12 December 2006 Page 18
Electric/Electronic E93. Bus overview EU.
Electric/Electronic E93 VS-12 December 2006 Page 3
Electric/Electronic E93. Bus overview US.
Electric/Electronic E93 VS-12 December 2006 Page 4
Electric/Electroni cE93 VS-12 December 2006 Page 1
Aftersales Training – Electric/Electronic E93.
BMW Service
Electric/Electronic E93 VS-12 December 2006 Page 2
Telephone/Telematic-Antenna. Telephone Telematic
Emergency
Bluetooth
Electric/Electronic E93 VS-12 December 2006 Page 16
Electric/Electronic E93. Passive safety system EU.
Thank you very much for your attention.
Electric/Electronic E93. Modification in the ICT.
想开宝马车？宝马车系汽车电路图了解一下
想开宝马车？宝马车系汽车电路图了解一下
1．宝马车系电路图特点
宝马汽车功能多，电子装置数量也多，造成汽车电路图系统非常庞大。
但宝马车系电路图都是由相互独立的系统组成，只要借助一些规则将这些系统各个击破，便能轻松读懂宝马车系电路图。
2．宝马汽车电路系统分类
宝马车系各个电控系统的电路图都是通过总线相互通信、共享资源的，所以每个系统都会给出总线连接图。
为便于理解相关系统的组成，宝马车系电路系统中还会给出输入／输出图，利用不同的颜色区分控制单元上的传感器和执行器。
宝马车系的每个系统还会给出系统电路图，也就是前面讲过的系统框图，系统电路图比输入／输出图显示复杂得多，可以从中看出组件的基本连接以及接地和电源连接。
最后与其他车型类似，还会给出详细的汽车电路原理图。
综上所述宝马各个系统的电路图可以分为总线连接图、输入输出图、系统电路图和电路原理图。
总线连接图
电路原理图
3．宝马车系汽车电路图导线颜色
在宝马ISTA系统中的原版电路图与大众车系基本相同，模块采用灰色，虚线模块表示该模块在此页电路图中没有完全显示，电路走向也是从上至下相互不交叉。
但线色表示方法与大众车系不同，在宝马原版电路图中只有红色、棕色和黑色三种线色，这三种线色和导线本身的颜色没有关系，而是表示信号或连接线。
红色线条表示供电线路，棕色线条表示接地线路，黑色线条表示内部连接、或连接到其他模块。
导线本身的颜色除了文本格式的导线线色外，还有一种矩形框中的颜色标记。
矩形框中的颜色标记的分布显示的是真实的导线颜色。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
BMW 售后服务售后服务培训学员资料电路图提示：学员资料中所包含的信息仅供本售后服务培训讲座的学员使用。
技术数据的修改/补充可从相应的 BMW 售后服务信息中获取。
信息发布日期 2005 年 9 月© 2005 BMW China售后服务培训，北京，中国。
翻印包括摘录翻印，必须征得BMW China，北京的书面许可。
学员资料电路图基本结构和类型线路符号总线端名称DIS和WDS中的BMW电路图对本学员资料的提示所使用的符号为了方便理解和突出重要信息，在本学员资料中使用了下列图标：包含与描述的系统及其功能联系可促进理解的信息。
标明提示结束。
学员资料的更新程度由于设计和 BMW 车辆装备不断的发展，学员资料与培训中所提供的车辆之间可能出现偏差。
在出版时，文件中仅对左座驾驶型车辆的情况进行讨论。
对于右座驾驶型车辆，部分操作元件的布置与学员资料的图像中的显示有所不同。
辅助信息源有关各种车辆主题的其他信息可在 BMW 诊断及维修系统中查找，也可查阅网址 。
目标电路图贯穿整个培训过程，实际工作的参考文献本学员资料向您简要介绍电路图的结构、使用的线路符号和常用的附加信息。
本资料设计成贯穿整个培训过程，描述 BMW售后服务培训规定的讲座内容，并可用作实际工作的参考文献。
在培训中以技术培训为基础并与实际练习相结合，本资料应使学员能够使用 DIS 和 WDS中的电路图进行诊断工作。
1引言电路图在今天的各代车辆中安装有复杂的电气和电子组件。
范围不断扩大，并且微电子技术对车辆技术的渗透越来越强烈。
车辆电气系统和车辆电子装置标志着最近几代车辆的电气装置。
目前人们谈及车辆电子系统时，是指车辆微电子技术。
使用微处理器作为中央部件和通过总线系统联网是今天的技术潮流。
尽管这种技术进步神速，这些系统和组件仍能化为一个统一的技术基本方案。
此方案由传感器技术、处理器技术和作动器技术构成。
总之，使用最现代化的电子装置的目标是使车辆更安全可靠，使装备更完善舒适。
车辆诊断对修理厂中的售后服务人员在知识和技能方面提出越来越高的要求。
车辆中安装的电气和电子组件的范围要求所有售后服务人员具有有关组件和它们共同作用以及相互联网的知识。
借助电路图可描述组件和它们的共同作用以及联网。
为了在车辆中的电子系统变得越来越复杂时保持简明性，和为了支持目标明确的诊断，现代化的诊断和修理厂系统具有电子形式的电路图。
它们补充有有用的附加信息，并且通常补充了整个系统当时显示的组件的功能描述。
电气和电子组件以及它们的共同作用以清楚的段显示，因此保证了简明性。
2系统概述电路图电路图和线路图一个电路就是电气或电子组件 (电源、开关、灯泡、马达等) 联合成的一个工作结构。
电路的功能通过在闭合回路 (电路) 中流过部件的电流引起。
闭合电路索引说明1 馈线2 回线3 蓄电池4 用电器U 电压I 电流车辆中储能器 (蓄电池)、换能器 (发电机) 和耗能器 (电气和电子装置) 的联合一般称作车载网络。
电路以电路图或线路图的形式图解显示，并且是电工学中最重要的图形理解工具。
电路图是电气装置通过线路符号、必要时通过插图或简化的结构图的图解显示。
它显示不同电气装置相互联系和相互连接的方式。
表格、图表和描述可以补充电路图。
电路图的类型由其目的 (例如功能描述) 和显示方式规定。
电路图是一个电路及其元件的详细显示。
在电路图中可以跟踪电流在电路中的流动。
电路图中包括所有导线连接、开关、传感器、集成电路、灯泡等。
为了提高简明性，车辆中车载网络的通常数米长的电路图被分成具有规定组件 (发动机控制、照明、信号装置等) 的段。
电流电路主要从上往下显示。
为此，连续的水平电流电路其中在上面画出长时正极和点火开关正极，以及在下面画出接地。
垂直的电流电路通常按序编号，以便能够定基准。
电路的电气元件在电路图中通过标准化的线路符号显示。
这些线路符号用于整个系统的简化显示，但从中可准确地读取全部功能。
标准化在全世界按照 IEC (国际电工委员会)准则进行，以便世界通用。
电路图中使用的基本线路符号可在本学员资料的附件中以表格形式找到。
对于车辆中用电器或开关的几乎每个接头，都存在一个规定的总线端名称。
由此能够尽可能无故障地连接装置的导线，尤其是在维修和更换安装时。
附件中的表格简要说明了常用的总线端名称。
34车辆电路的示例电路图 索引 说明 1 段标记的记录区BMW的电路图原则车辆中车载网络的范围随着车辆的发展不断扩大。
在 BMW 车辆中安装有很多传感器和执行器以及相应的控制单元。
联网通过不同的总线系统进行。
为了在 BMW 车辆中车载网络范围巨大的情况下保证售后服务文件的简明性，BMW 为电路技术资料开发了一个专用系统。
一方面在售后服务文件中借助• 总线一览图、• 输入 / 输出图和• 功能电路图描述电路技术关系，另一方面在 DIS 中和另外在一张单独的 DVD (WDS-DVD) 光盘上带有各个车辆组件的功能电路图。
为电路图说明附加信息，例如插头连接的功能描述、安装位置和线脚布置。
为了快速找到系统组件，BMW 方面开发了固定的图标和线路符号以及规定段的颜色标志。
图标和线路符号以及颜色标志已附在本学员资料的附件中。
总线一览图总线一览图给出有关相应车型系列中安装的总线系统及其拓补结构 (控制单元的连接) 和有关安装的控制单元与网关的基本一览图。
通过颜色标志可快捷方便地识别总线系统。
在总线一览图中通常不显示控制单元上连接的传感器和执行器。
E60 的总线一览图5输入 / 输出图在输入 / 输出图中显示控制单元上连接的传感器和执行器。
根据显示的连接的颜色标志可方便地区分传感器和执行器。
E60、E61、E63 和 E64 的刮水清洗装置的输入 / 输出图索引说明索引说明1 刮水器开关2 转向柱开关中心 (SZL)3 安全和网关模块 (SGM)4 车身标准模块 (KBM)5 自动恒温空调 (IHKA)6 可加热式喷嘴7 可加热式喷嘴8 挡风玻璃清洗泵9 刮水器马达的双衔铁继电器10 刮水器马达 (带复位触头)11 大灯清洗装置的清洗泵12 大灯清洗装置的清洗泵继电器13 后窗玻璃清洗泵 (仅 E61) 14 后窗刮水器继电器 (仅 E61)15 带复位触头的后窗刮水器马达 (仅E61) 16 车内后视镜内的雨天 / 行车灯传感器6系统电路图系统电路图显示控制单元、传感器和执行器的共同作用。
它比输入 / 输出图中的显示复杂得多。
在系统电路图中可看出组件的基本连接以及接地连接和电源连接。
E60、E61、E63 和 E64 的刮水清洗装置的系统电路图索引说明索引说明1 刮水器开关2 转向柱开关中心 (SZL)3 雨天 / 行车灯传感器 (RLS)4 安全和网关模块 (SGM)5 自动恒温空调 (IHKA)6 车身标准模块 (KBM)7 可加热式喷嘴8 可加热式喷嘴9 刮水器马达 (带复位触头) 10 刮水器马达的双衔铁继电器11 挡风玻璃清洗泵12 大灯清洗装置的清洗泵13 大灯清洗装置的清洗泵继电器14 带复位触头的后窗刮水器马达(仅 E61)15 后窗玻璃清洗泵16 后窗刮水器继电器 (仅 E61)78附加信息作为对电路图的补充，在售后服务文件和诊断系统中提供附加信息。
除了选定组件的功能描述外，例如还说明用于定位电气和电子部件的安装位置和插头连接的线脚布置。
一些控制单元安装在手套箱后的装置架中索引 说明1 CD 光盘转换匣控制单元 (CDC 控制单元)2 车身标准模块 (KBM)3 安全和网关模块 (SGM)4 自适应转向大灯控制单元 (AHL 控制单元)E60 的中央控制台开关中心及其插头连接索引 说明 索引 说明1 中央控制台开关中心 SZM (在全装备车型中)2 插头连接 X140573 插头连接 X140564 插头连接 X14058中央控制台开关中心6 芯插头连接 X14057 的线脚布置线脚Pin 类型描述1 V 中央控制台开关中心 (SZM) 和 DSC 按钮的供电，总线端 30g (转换式)2 M 中央控制台开关中心 (SZM) 的接地3 A DSC 按钮到 DSC 控制单元的信号4 E 查寻照明，总线端 58g5 --- ---6 --- ---A = 输出端E = 输入端M = 接地V = 电源线脚布置的最新说明参见 BMW 诊断系统910DIS 中和 WDS-DVD 上的 BMW 电路图以电子形式为修理厂提供 BMW 电路图。
GT1 上 BMW 诊断系统 DIS 中的电路图自2004 年 3 月起也已作为 WDS (线路图系统)保存到 DVD 光盘上。
其内容被不断更新，并为修理厂提供当时最新的版本。
首先为子功能编制电路图。
因此在一张电路图上存在相应功能需要的所有部件。
电路图显示一个子功能的所有部件DIS 作为信息系统除了作为测试设备的功能外，BMW 诊断系统同样可用作信息系统。
选择车型后，所有在BMW 诊断系统 (DIS 和 TIS) 上可提供的信息，例如电路图、功能描述、插头和线脚布置，即可供使用。
电路图和附加信息保存在 DIS 中11功能和部件选择是所有诊断文件和测试模块的目录。
DIS 中的功能和部件选择索引 名称 1 主功能组 2 子功能 3 组件在功能和部件选择中，车辆电气系统已按其功能和子功能进行“分解”。
在屏幕的左栏中列出主功能组，在中间栏中列出子功能。
最右边列出参与子功能的组件。
电路图的选择通过在功能和部件选择的中间栏中选择子功能实现。
接着通过选择屏幕按钮“文件”调用显示屏幕。
驾驶员侧车门电动车窗升降机的电路图此外可以通过“活窗”调用连接器、接地连接和控制单元组件及适配插头的存放位置的电路图。
安装位置安装位置显示部件的位置在安装位置图中显示部件、插头和连接器的位置。
大图显示车辆中的细节视图。
通过号码 (符号) 表明与电路图的关联。
左上角的小图显示一个较大投影图 (箭头) 中的安装位置，从而能识别在车辆中的位置。
安装位置可通过“活窗”在电路图中选择。
插头图插头图显示形状和线脚布置对于所有超过 2 个线脚的插头都存在插头图，从中可得知插头的形状和插头盒的编号。
插头图可通过“活窗”在电路图中调用。
左下角的图是一个适配接头图标。
号码是与插头匹配的适配导线的适配接头号码。
1213WDS BMW 线路图系统WDS 可以以不同的语言提供WDS-DVD 光盘包含与 BMW 诊断系统 DIS 相同的电路图。
电路图的结构和外观也相同，然而导航与 DIS 的有区别。
WDS-DVD 光盘上的电路图可通过Microsoft IE 浏览器在一台普通的 PC 机上显示。
为了简明起见，电路图已划分成许多部分，这些部分可通过一棵导航树调用。
导航树通过导航树可选择文件：• 单击“+”图标打开导航树。
