色谱与质谱
色谱法简介 1906年正式命名色谱法Chromatography Tswett应用吸附原理分离植物色素的新方法。用碳 酸钙作固定相,把植物根茎叶的石油醚提取液从柱顶端倒 入，然后用纯净的石油醚冲洗，结果出现不同颜色的谱 带，Tswett把这种分离方法命名为“色谱”。
例子 角鲨烷、石蜡烷 甲基硅氧烷、苯基硅 氧烷、氟基硅氧烷 氰基硅氧烷 聚乙二醇 苯甲酸二壬酯 氧二丙腈
分离对象 非极性物质分离 不同极性物质分离 强极性物质 各类物质 极性物质 芳香异构体
恒温：45oC
温度低，分离效果较好，但分析时间长
恒温：145oC
温度高，分析时间短，但分离效果差
程序升温：30~180oC
火焰离子化检测器Flame Ionization Detector, FID
电子捕获检测器Electrone Capture Detector, ECD
氮磷检测器 Nitrogen-phosphorus Detector，NPD
氮磷检测器也叫热离子检测器（TID）。 NPD的结构与FID类似，只是在H2-Air焰中燃烧 的低温(使碳氢化合物的电离减弱）热气再被一 硅酸铷电热头加热至600~800oC，从而使含有N 或P的化合物产生更多的离子。产生离子的机 理目前仍不清楚
程序升温，分离效果好，且分析时间短
基本操作 Basic Operation
高效液相色谱分析法 High Performance Liquid Chromatography (HPLC)
与经典液相色谱法相比，HPLC具有高上） 有机物的分离、分析
常用气相色谱检测器的应用
FID
适合样品
ECD
NPD
碳氢化合物 含有较大电负 含氮、磷的化 性原子的化合 合物 物，如卤代农 药、多氯联苯 等
无响应样 品
无机物、永 含酰氨基、羟 久性气体、 基的化合物及 水 烃类化合物
气相色谱操作条件的选择 Optimization of GC Column Performance
概述 Generalization
流动相mobile phase 固定相solid phase 色谱柱column 检测器detector
概述 Generalization
色谱仪的基本组成
流动相供 输系统
进样器
分离系统
组分收集
化学工 作站
检测系统
色谱流出曲线及有关术语：
ElutionCurve to Chromatography and the Terminology
峰宽peak width
色谱法基本原理(Basic Principles of Chromatography )：
分配系数公式(Distribution coefficient)：
K ＝ 溶质在固定相中的浓度 ＝ Cs
溶质在流动相中的浓度
Cm
分离原理图片
概述 Generalization
塔板理论
GC
气相色谱组成 Introduction to GC
气相色谱组成 Introduction to GC
载气Carrier gas：H2 、N2、He2 进样器Injector 色谱柱Column 检测器Detector
进样器
毛细管色谱柱
毛细管柱指的是内径0.1～0.5mm的色谱柱， 常用的长度为12.25，30，50m，可分为空心柱与 填充毛细管柱，空心柱又可分为涂壁空心柱 （WCOT)、涂载体空心柱（SCOT)和多孔层空心 柱（PLOT)。
为得到合适的溶剂强度，常采用多元 组合的溶剂系统
进样器（ Injector）
液相色谱的组成 Introduction to HPLC
色谱柱(column)
常用的标准柱型是内径为4.6mm或3.9mm, 长度为15 — 30cm的直形不锈钢柱。多用化学 键合固定相。
色谱流出曲线及有关术语： Elution Curve to Chromatography and the Terminology
基线base line
保留时间retention time
死时间dead time 死体积dead volume 调整保留时间adjusted retention time 峰高peak height 峰面积peak area
液相色谱的组成 Introduction to HPLC
Solvent cabinet Vacuum degasser Quaternary pump Auto sampler Column compartment
Detecter
液相色谱的组成 Introduction to HPLC
流动相（ mobile phase，solvent, eluent)
把色谱柱比作一个精馏塔，沿用精馏塔中塔板的概念来 描述组分在两相间的分配行为，同时引入理论塔板数作 为衡量柱效率的指标
速率理论
1956年荷兰学者van Deemter（范第姆特）吸收了塔板理论 中板高的概念，并充分考虑了组分在两相间的扩散和传质 过程，从而在动力学基础上较好地解释了影响板高的各种 因 素 。 该 理 论 模 型 对 气 相 、 液 相 色 谱 都 适 用 。 van Deemter方程的数学简化式为 H = A + B / u + C u
1 载气（ Carrier gas）：种类，速度
2 色谱柱（ Column）：固定液，柱长
3 柱温（ Column temperature） 4 进样量
固定液分类及选择：
固定液类型 烃类 硅氧烷类 醇和醚类 酯和聚脂类 腈和腈醚类 有机皂土
极性 非极性 弱极性 中极性 强极性 强极性 中强极性 强极性 弱极性
概述 Generalization
两相邻组分保留 值存在一定差别 色谱分离 的条件 色谱峰区域宽度 要窄 动力学条件 热力学条件
气相色谱分析法 Gas Chromatography (GC)
气固色谱: 只适于较低分子量和低沸点 气体组分的分离分析 气液色谱：应用广泛一般沸点在450℃以下， 有1.5kPa — 10kPa蒸汽压且热稳 定性好的有机及无机化合物。
色谱质谱联用的接口技术介绍
色谱质谱联用的接口技术介绍质谱，分析每一个峰对应的结构信息。
两者联合起来，就成了复杂混合物定性、定量分析的有力工具。
色谱通过分离功能，成为质谱的进样器，满足了质谱对样本纯度高的要求。
质谱，作为色谱的检测器，对色谱出的每一个峰拿到质谱图，通过质谱图对结构进行鉴定，弥补了色谱定性弱的不足。
两者联用成了现在复杂体系定性定量的强有力的工具。
色谱-质谱联用最大的挑战，质谱是在高真空状态下运行，而色谱是在常压，有时在高压下运行。
如何将两个技术进行衔接，关键点就是接口技术。
将样品导入质谱仪可分为直接进样和通过接口两种方式实现。
1、直接进样在室温和常压下，气态或液态样品可通过一个可调喷口装置以中性流的形式导入离子源。
吸附在固体上或溶解在液体中的挥发性物质可通过顶空分析器进行富集，利用吸附柱捕集，再采用程序升温的方式使之解吸，经毛细管导入质谱仪。
对于固体样品，常用进样杆直接导入。
将样品置于进样杆顶部的小坩埚中，通过在离子源附近的真空环境中加热的方式导入样品，或者可通过在离子化室中将样品从一可迅速加热的金属丝上解吸或者使用激光辅助解吸的方式进行。
这种方法可与电子轰击电离、化学电离以及场电离结合，适用于热稳定性差或者难挥发物的分析。
2、接口技术目前质谱进样系统发展较快的是多种液相色谱/质谱联用的接口技术，用以将色谱流出物导入质谱，经离子化后供质谱分析。
主要技术包括各种喷雾技术（电喷雾，热喷雾和离子喷雾）；传送装置（粒子束）和粒子诱导解吸（快原子轰击）等。
（1）电喷雾接口带有样品的色谱流动相通过一个带有数千伏高压的针尖喷口喷出，生成带电液滴，经干燥气除去溶剂后，带电离子通过毛细管或者小孔直接进入质量分析器。
传统的电喷雾接口只适用于流动相流速为1～5μl/min的体系，因此电喷雾接口主要适用于微柱液相色谱。
同时由于离子可以带多电荷，使得高分子物质的质荷比落入大多数四极杆或磁质量分析器的分析范围（质荷比小于4000），从而可分析分子量高达几十万道尔顿（Da）的物质。
高效液相色谱和质谱技术在化学分析中的应用
高效液相色谱和质谱技术在化学分析中的应用随着科学技术的发展，化学分析也得到了长足的发展。
高效液相色谱和质谱技术作为一种新型、高效的化学分析方法，已经广泛应用于生物医药、环境监测、食品安全等各个领域中。
一、高效液相色谱技术高效液相色谱技术（High Performance Liquid Chromatography，HPLC）是一种在液相体系中进行分离和分析的色谱技术。
在化学分析中，它广泛应用于生物医药、环境监测、石油化工、食品安全等方面。
其主要优点是样品制备简单，灵敏度高，重现性好，可以同时测定多种复杂化合物，毫克至微克级别的物质都可以进行定量分析。
高效液相色谱技术的原理是，将混合物按照一定的分离机理，在色谱柱中分离出单个组分，并采用检测器进行检测。
在分离机理上，HPLC分为离子交换、反相、凝胶、Southeast University 金属螯合、亲和等不同类型。
其中，反相HPLC用得最为广泛，它对水相溶液中的非极性或弱极性化合物有效。
例如，反相HPLC可以对生物样品中的蛋白质、多肽、核酸、小分子化合物进行分离。
在HPLC分析之前，常常需要对样品进行前处理，如样品处理、色谱柱的选择、流动相的组成等方面的选择。
二、质谱技术质谱技术（Mass Spectrometry，MS）是一种将化合物或样品中的分子转化为离子，经过分析后获得分子结构和组成的分析方法。
质谱技术可以分为质谱分析和代谢组学分析等。
质谱分析可以获得分子的结构和相对分子质量（M）。
它通常是通过电子轰击、电子喷雾和大气压化学离子化等多种方式发生的，形成的离子可以通过质谱分析和分离进一步分析。
代谢组学分析可以在分析样品中的代谢产物时提供全局分析。
通过代谢组学，可以检测代谢产物，并发现与特定代谢网络相关的代谢物。
三、高效液相色谱和质谱联用技术高效液相色谱和质谱联用技术（High Performance Liquid Chromatography-Mass Spectrometry，HPLC-MS）将这两种技术有效地结合起来，逐渐成为化学分析中的重要手段。
色谱与质谱学3
MRM(Multiple Reaction Monitoring-多反应检测):
串联质谱的一种采集方式, 同时以SIR方式检测母离子与子离子, 特点是高选择性和高灵敏度相结合,适用于痕量目标监测物的定 量分析
质谱的名词术语
离子源(Ion source):
质谱仪器中使样品电离生成离子的部件。如：EI，FAB，ESI， APCI等
总离子流图(Total ions current,TIC): 在选定的质量范围内, 所有离子强度的总和对时间或扫描次数所作的图。色质联 用时, TIC即色谱图
质谱的名词术语 分子离子: 分子失去一个电子生成的离子,其质荷比等于分子。
准分子离子: 指与分子存在简单关系的离子,通过它可以确定分子量。 例如:分子得到或失去一个氢生成的离子: (M+H)+,(M-H)-就是最常见的 准分子离子。 碎片离子: 分子离子裂解所生成的产物离子。激发态分子离子以多种 方式裂解生成的离子，碎片离子还会进一步裂解生成更小质量的碎片 离子，还会生成重排离子 母离子与子离子： 任何离子进一步裂解产生了某离子,则前者称为母 离子，后者称为子离子
R = m / m
m为质谱计可分辨的相邻两峰的质量差
m为可分辨的相邻两峰的平均质量
分辨率（ R ）是两峰间的峰谷为峰高的10%时的测定 值，即两峰各以5%的高度重叠。
质量分辨率的定义
–分辨率:质谱上是指分 开相邻离子的能力 –分辨率越高,越能区分 小的质量差 传统分辨率的计算公式:
分辨率R = m/Δm
质谱图给出的二维信息
质荷比及离子丰度均能表征化合物的结构特征
离子的质荷比m/z

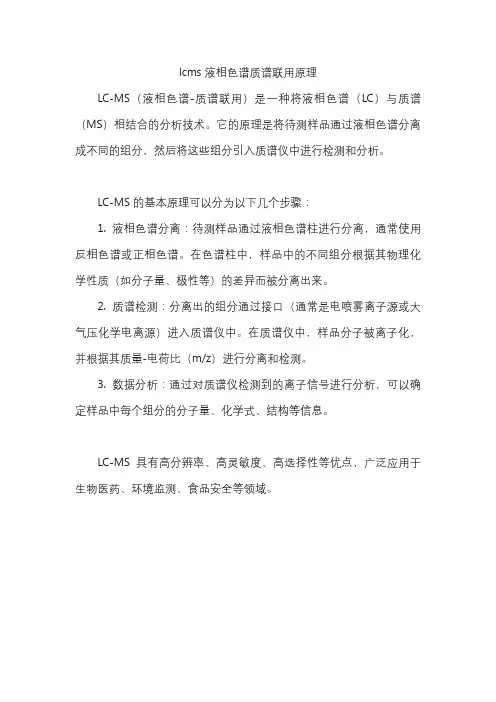

lcms液相色谱质谱联用原理
lcms液相色谱质谱联用原理
LC-MS（液相色谱-质谱联用）是一种将液相色谱（LC）与质谱（MS）相结合的分析技术。
它的原理是将待测样品通过液相色谱分离成不同的组分，然后将这些组分引入质谱仪中进行检测和分析。
LC-MS 的基本原理可以分为以下几个步骤：
1. 液相色谱分离：待测样品通过液相色谱柱进行分离，通常使用反相色谱或正相色谱。
在色谱柱中，样品中的不同组分根据其物理化学性质（如分子量、极性等）的差异而被分离出来。
2. 质谱检测：分离出的组分通过接口（通常是电喷雾离子源或大气压化学电离源）进入质谱仪中。
在质谱仪中，样品分子被离子化，并根据其质量-电荷比（m/z）进行分离和检测。
3. 数据分析：通过对质谱仪检测到的离子信号进行分析，可以确定样品中每个组分的分子量、化学式、结构等信息。
LC-MS 具有高分辨率、高灵敏度、高选择性等优点，广泛应用于生物医药、环境监测、食品安全等领域。
简述气相色谱和质谱联用仪的用途及测试范围
简述气相色谱和质谱联用仪的用途及测试范围
气相色谱和质谱联用仪（GC-MS）是一种用于分析和识别化
合物的仪器。
它将气相色谱（GC）和质谱（MS）两种技术结
合起来，能够提供更准确和可靠的化合物分析结果。
气相色谱用于化合物的分离和纯化，根据化合物在不同条件下在固定相和流动相之间的分配系数来实现分离。
GC主要适用
于挥发性和半挥发性有机化合物的分析，如石油、化妆品、食品、环境样品等。
质谱用于化合物的识别和鉴定，通过将化合物分离成各种离子，根据离子的质量和相对丰度来确定化合物的结构和特性。
MS
主要适用于有机化合物的定性和定量分析，可以检测低浓度和复杂混合物中的化合物。
GC-MS联用仪结合了气相色谱和质谱的优点，可以同时提供
样品的分离和识别信息。
它的主要用途和测试范围包括但不限于以下几个方面：
1. 环境分析：可以用于水、空气、土壤等环境样品中有机物的检测和分析，包括农药、挥发性有机化合物和多环芳烃等。
2. 食品安全：可以检测食品中的农药残留、添加剂、食品中的致癌物质、香精等有机物，保障食品的安全与质量。
3. 药物分析：可以用于药物代谢产物的鉴定和分析，包括药物的定性和定量分析。
4. 化学研究：可以用于新化合物的鉴定和结构确认，研究复杂混合物的成分和化学反应机理。
总之，GC-MS联用仪在环境、食品、药物和化学研究等领域都有广泛的应用，可以提供准确、可靠的化合物分析结果。

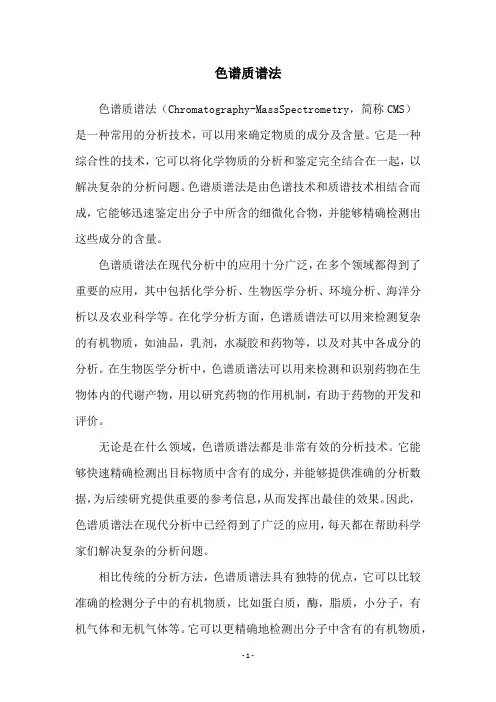

色谱质谱法
色谱质谱法色谱质谱法（Chromatography-MassSpectrometry，简称CMS）是一种常用的分析技术，可以用来确定物质的成分及含量。
它是一种综合性的技术，它可以将化学物质的分析和鉴定完全结合在一起，以解决复杂的分析问题。
色谱质谱法是由色谱技术和质谱技术相结合而成，它能够迅速鉴定出分子中所含的细微化合物，并能够精确检测出这些成分的含量。
色谱质谱法在现代分析中的应用十分广泛，在多个领域都得到了重要的应用，其中包括化学分析、生物医学分析、环境分析、海洋分析以及农业科学等。
在化学分析方面，色谱质谱法可以用来检测复杂的有机物质，如油品，乳剂，水凝胶和药物等，以及对其中各成分的分析。
在生物医学分析中，色谱质谱法可以用来检测和识别药物在生物体内的代谢产物，用以研究药物的作用机制，有助于药物的开发和评价。
无论是在什么领域，色谱质谱法都是非常有效的分析技术。
它能够快速精确检测出目标物质中含有的成分，并能够提供准确的分析数据，为后续研究提供重要的参考信息，从而发挥出最佳的效果。
因此，色谱质谱法在现代分析中已经得到了广泛的应用，每天都在帮助科学家们解决复杂的分析问题。
相比传统的分析方法，色谱质谱法具有独特的优点，它可以比较准确的检测分子中的有机物质，比如蛋白质，酶，脂质，小分子，有机气体和无机气体等。
它可以更精确地检测出分子中含有的有机物质，从而更准确地分析出分子中各种成分的含量。
有了色谱质谱法，研究人员可以从细微的微量成分中研究物质的特性，从而获得更多的有价值的信息。
另外，色谱质谱法的灵敏度十分高，可以检测出极少量的物质成分，从而确定出物质中的微量含量，而不使用其他标准成分进行比较。
因此，色谱质谱法可以准确地测定和精确地分析出现在市场上的物质，在食品，医药等行业中尤其受到欢迎。
色谱质谱法在现代分析中发挥着重要的作用，它既可以用来分析物质的成分，又可以用来精确测定物质中含有的成分含量。
色谱质谱法的应用可以使科学家们能够更快地，更精确地研究物质的性质，为科学家们提供重要的参考信息，从而加快研究进度，并发挥出最佳的效果。
气相色谱串联质谱原理
气相色谱串联质谱原理气相色谱串联质谱（GC-MS）是一种广泛应用的分析技术，通过将气相色谱（GC）与质谱（MS）相结合，可以提供高分辨、高灵敏度和高特异性的化学分析结果。
GC-MS在环境科学、食品安全、药物分析等领域被广泛使用。
GC-MS的原理基于两个关键技术：气相色谱和质谱。
气相色谱是一种用于分离和分析化合物的技术，它利用物质在气相中的分配系数差异来分离混合物。
质谱则是一种分析化合物结构和组成的技术，它通过测量碎片离子的质量/电荷比（m/z）来鉴定和定量分析样品中的化合物。
在GC-MS中，样品首先通过气相色谱柱进行分离。
气相色谱柱通常是一种长而细的管道，表面涂有化学物质，用于增加化合物与柱材之间的相互作用和分离效果。
当样品进入气相色谱柱时，插入柱口的进样针将样品注入，然后通过加热来蒸发，使其转化为气态物质。
样品分子在柱材上的分配系数差异导致它们以不同的速率通过柱子，从而实现分离。
待分离的化合物将以一定的时间间隔进入质谱仪。
质谱仪由离子源、质谱仪和数据系统组成。
离子源将进入的化合物转化为气态离子，然后将其传输到质谱仪，质谱仪在不同的m/z比下进行检测和记录。
质谱仪的第一部分是质子化室，它使用高能电子束或化学离子化技术将进入的化合物转化为正离子或负离子。
然后，在质谱仪的分析器中，离子按照它们的质荷比被分离为不同的离子流，每个离子流都表示一种特定的化合物。
分离后，离子在检测器中被收集，产生一个离子当量和m/z比的电流。
GC-MS的输出是质谱图，其中x轴表示m/z比，y轴表示所生成离子的相对信号强度。
通过与数据库中的标准化合物的质谱进行比对，可以确定样品中存在的化合物。
GC-MS有许多应用，如食品安全领域中的残留农药和有毒物质的分析，医药领域中药物代谢产物的鉴定，环境科学中有机污染物的监测等。
其优点包括高灵敏度、高分辨率、高特异性和广泛的分析能力。
总之，GC-MS利用气相色谱和质谱技术的结合，提供了一种高效、高分辨的化学分析方法。
四大名谱(光谱、质谱、色谱、波谱)
I大名谱（光谱、质谱、色谱、波谱）在检测领域，有四大名谱，分别为色谱、光谱、质谱、波谱，四大名谱都有各自的优缺点，为了能够最大限度的发挥每种分析仪器的最大优势，可将两种或三种仪器进行联用来分析样品，联用技术能够克服仪器单独使用时的缺陷。
是未来分析仪器发展的趋势所在。
四大名谱简介：质谱：分析分子或原子的质量，可以推测物质的组成，一般用于定性分析较多，也可定量。
色谱：是一种分离、定性分析与定量分析的手段，可分辨样品中的不同物质。
光谱：定性分析，确定样品中主要基团，确定物质类别。
从红外到X射线，都是光谱，其应用范围差别很大，是对分子或原子的光谱性质进行分析解析的。
波谱：通常指四大波谱，核磁共振（NMR），物质粒子的质量谱-质谱（MS）,振动光谱-红外/拉曼（IR/Raman）,电子跃迁-紫外⑴丫）。
1、质谱分析法> 质谱分析法是将不同质量的离子按质荷比（m/z）的大小顺序收集和记录下来，得到质谱图，用质谱图进行定性、定量分析及结构分析的方法。
> 质谱分析法是物理分析法，早期主要用于相对原子质量的测定和某些复杂化合物的鉴定和结构分析。
> 随着GC和HPLC等仪器和质谱仪联机成功以及计算机的飞速发展，使得质谱法成为分析、鉴定复杂混合物的最有效工具。
recorderJ质谱仪种类非常多，工作原理和应用范围也有很大的不同。
从应用角度，质谱仪可以分为下面几类：有机质谱仪：由于应用特点不同又分为：①气象色谱-质谱联用仪（GC-MS）在这类仪器中，由于质谱仪工作原理不同，又有气相色谱-四极质谱仪，气相色谱-飞行时间质谱仪，气相色谱-离子阱质谱仪等。
②液相色谱-质谱联用仪（LC-MS）同样，有液相色谱-四极质谱仪，液相色谱-离子阱质谱仪，液相色谱-飞行时间质谱仪，以及各种各样的液相色谱-质谱-质谱联用仪。
③其它有机质谱仪，主要有：基质辅助激光解吸飞行时间质谱仪（MALDI-TOFMS）,傅里叶变换质谱仪（FT-MS）。
气相色谱-质谱
气相色谱-质谱
气相色谱-质谱法（GC-MS）是一种综合性分析仪器，它是将色谱与质谱技术结合起来的一
种综合性的分析技术。
气相色谱-质谱的原理是使用气相色谱（GC）技术对样品进行分离，而质谱（MS）技术则利用离子化碎片结果实现定性和定量。
GC-MS技术可以实现样品分离、鉴定、定量等，并且在分析中最大限度地减少干扰因素，这让气相色谱-质谱法在环境污染、食品中的残留分析、药物成分分析、杂质检测等方面
占据了重要的位置。
GC-MS是分析化学领域最先进的分析技术之一，它可以分析出物质的结构信息和比例关系，实现准确性和灵敏度的完美结合。
气相色谱-质谱分析技术在新药研发、食品安全、环境
保护等领域具有非常重要的应用价值。
由于气相色谱-质谱技术涉及到便宜、稳定、简便及快速等多种特点，减小分析操作的难度，改善水平分析的结果，这使得它受到前进型分析仪器专家的青睐。
总之，气相色谱-质谱法是一种在分析化学领域发展迅速的技术，在分析科学研究、食品
质量检测、环境污染监测和医药研究等诸多方面均十分突出，将是分析领域未来研究及应用工作中不可缺少的分析技术手段。
色谱质谱联用
26
基质辅助激光解析电离 (MALDI)
MALDI可使热敏感或不挥发旳化合物由固相直接得到离子。 待测物质旳溶液与基质旳溶液混合后蒸发，使分析物与基质成为 晶体或半晶体，用一定波长旳脉冲式激光进行照射时，基质分子能 有效旳吸收激光旳能量，使基质分子和样品分子进入气相并得到电 离。
MALDI合用于生物大分子，如肽类， 核酸类化合物。可得到准分子离子峰， 碎片离子和多电荷离子较少.
• 被分析旳样品首先要离子化，然后利用不同离子在电场或磁 场运动行为旳不同，把离子按m/z分开而得到质谱，并得到样品 旳定性定量成果。
43
57
29 15
71 85 99 113 142
m/z
11
2.1 质谱旳发展
1923年 40年代 50年代 60年代 70年代
80年代
世界第一台质谱装置（J.J. Thomson） 同位素测定和无机元素分析 有机物分析 气相色谱-质谱联用 计算机技术引入
单双聚焦质谱仪体积大； 色谱-质谱联用仪器旳发展及仪器小型化（台式）需要 体积小旳质量分析器：
四极杆质量分析器 飞行时间质量分析器 离子阱质量分析器
体积小，操作简朴； 辨别率中档；
35
四极杆质量分析器
Electron Beam Sample in
Ion Beam
A
C
+
B
四极杆质谱构造简朴，价廉，体积小，易操作，扫描速
38
离子阱质量分析器
特定m/z离子在阱内一 定轨道上稳定旋转，变化 端电极电压，不同m/z离子 飞出阱到达检测器；
39
2.3.5 检测系统
质量分析器分离并加以聚焦旳离子束，
按m/z旳大小依次经过狭缝，到达搜集器,
