【CN109988496A】一种漆包线绝缘漆及其制备方法【专利】
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910276714.8(22)申请日 2019.04.08(71)申请人 惠州市登高达电业有限公司地址 516200 广东省惠州市惠阳区镇隆镇黄洞村(72)发明人 陈劲夫 刘明胜 彭超 (74)专利代理机构 深圳市知顶顶知识产权代理有限公司 44504代理人 马世中(51)Int.Cl.C09D 175/04(2006.01)C09D 177/00(2006.01)C09D 5/25(2006.01)C09D 7/61(2018.01)C09D 7/65(2018.01)
(54)发明名称一种漆包线绝缘漆及其制备方法(57)摘要本发明公开了一种漆包线绝缘漆及其制备方法，要解决的是现有漆包线绝缘漆的自润滑性较差的问题。本产品包括以下重量份的原料：聚乙烯蜡0.44-0.6份、绝缘漆98-104份和氮化硼粉末1-1.6份。本产品原料来源广泛，通过在现有绝缘漆中添加氮化硼粉末和聚乙烯蜡，制备的成品不仅具有良好的自润滑性能，还具有良好的表面散热性，可以满足人们的使用需求，具有广阔的
应用前景。
权利要求书1页 说明书4页CN 109988496 A2019.07.09
CN 109988496
A1.一种漆包线绝缘漆，其特征在于，包括以下重量份的原料：聚乙烯蜡0.44-0.6份、绝缘漆98-104份和氮化硼粉末1-1.6份。2.根据权利要求1所述的漆包线绝缘漆，其特征在于，所述：绝缘漆采用聚氨酯绝缘漆和尼龙绝缘漆中的任意一种。3.根据权利要求1所述的漆包线绝缘漆，其特征在于，所述氮化硼粉末采用纳米氮化硼粉末。4.根据权利要求3所述的漆包线绝缘漆，其特征在于，所述氮化硼粉末的粒径为20-50nm。5.一种如权利要求1-4任一所述的漆包线绝缘漆的制备方法，其特征在于，具体步骤如下：步骤一，将聚乙烯蜡加入绝缘漆中并且采用恒定温度加热3-12分钟，边加热边搅拌，得到第一混合物；步骤二，在相同加热温度下向第一混合物中加入氮化硼粉末，边加热边搅拌，然后停止加热并且自然降温至常温，即得到成品。6.根据权利要求5所述的漆包线绝缘漆的制备方法，其特征在于，所述步骤一中恒定温度为80-100摄氏度。7.根据权利要求5或6所述的漆包线绝缘漆的制备方法，其特征在于，所述步骤一和步骤二中搅拌转速为270-
450rpm。权 利 要 求 书1/1页
2CN 109988496 A
漆包线工艺技术

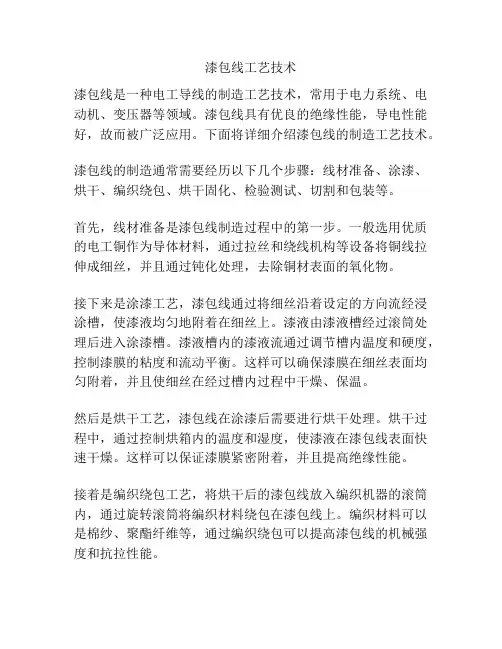

漆包线工艺技术
漆包线是一种电工导线的制造工艺技术，常用于电力系统、电动机、变压器等领域。漆包线具有优良的绝缘性能，导电性能好，故而被广泛应用。下面将详细介绍漆包线的制造工艺技术。
漆包线的制造通常需要经历以下几个步骤：线材准备、涂漆、烘干、编织绕包、烘干固化、检验测试、切割和包装等。
首先，线材准备是漆包线制造过程中的第一步。一般选用优质的电工铜作为导体材料，通过拉丝和绕线机构等设备将铜线拉伸成细丝，并且通过钝化处理，去除铜材表面的氧化物。
接下来是涂漆工艺，漆包线通过将细丝沿着设定的方向流经浸涂槽，使漆液均匀地附着在细丝上。漆液由漆液槽经过滚筒处理后进入涂漆槽。漆液槽内的漆液流通过调节槽内温度和硬度，控制漆膜的粘度和流动平衡。这样可以确保漆膜在细丝表面均匀附着，并且使细丝在经过槽内过程中干燥、保温。
然后是烘干工艺，漆包线在涂漆后需要进行烘干处理。烘干过程中，通过控制烘箱内的温度和湿度，使漆液在漆包线表面快速干燥。这样可以保证漆膜紧密附着，并且提高绝缘性能。
接着是编织绕包工艺，将烘干后的漆包线放入编织机器的滚筒内，通过旋转滚筒将编织材料绕包在漆包线上。编织材料可以是棉纱、聚酯纤维等，通过编织绕包可以提高漆包线的机械强度和抗拉性能。
然后是烘干固化工艺，将编织后的漆包线放入烘箱中进行烘干固化。在烘干固化过程中，通过控制烘箱内的温度和时间，使漆包线的涂漆层完全固化，保证线材的绝缘性能和机械强度。
最后是检验测试、切割和包装环节。在制造过程中需要对漆包线进行产品质量检验和测试，如外观检查、导电性能测试、绝缘性能测试等。合格的漆包线经过切割和包装后可以出厂销售。
综上所述，漆包线的制造工艺技术包括线材准备、涂漆、烘干、编织绕包、烘干固化、检验测试、切割和包装等步骤。这一系列步骤的合理操作和控制能够确保漆包线的质量和性能达到要求，从而满足各种电工应用的需求。
漆包线生产工艺及基础教材
漆包线的认识与应用
第一章 漆包线基本认识
一、漆包线的概念
漆包线是在导体的表面涂一种或几种绝缘涂+料，经烘焙、冷却后形成一种带绝缘层的电线。
漆包线是电磁线(绕组线)的一个品种，电磁线是用于电磁感应的电线。在物理学中指出，在通电导体的周围会产生磁场，运动导体在磁场中切割磁力线会产生电流，这就是电磁感应现象。
因此漆包线的最终目的是实现电能、磁能和动能三者之间的相互转化(如下图所示)。
○1
○1
○2
○2 ○3
○3
○4
○4
○1机械能→ 磁场能→ 电能
○2电 能→ 磁场能→ 电能
○3电 能→ 磁场能→ 机械能
○4电 能→ 磁场能
二、漆包线的命名(附注)
漆膜种类+涂料名称+漆包线代号+热级(或尼龙层)+规格+颜色
1.漆膜种类：“0”特厚，“1”厚漆膜，“2”薄漆膜“3”特薄漆膜
2.涂料名称： 缩醛：PVF 对应的漆包线名称：PVF
聚脂：PE PEW
聚氨脂：PU UEW
聚脂亚胺：PEI EIW 磁
场
能 机械能
电能 电能
机械能
磁场能 使 用 例
1. 发电机
2. 变压器
点火线卷
3. 马达
4. 电视、电磁线卷、中断线卷 聚酰胺酰亚胺：PAI AIW
融着漆：SB FBW
3.漆包线代号：W
4.尼龙代号：PU类：“E” PE类“N”
5.热级：标上热级代号如”F-155º”
6.颜色：红色“R”，绿色“G”蓝色“B”自然色“N”
漆包线生产流程及管制要点
漆包线生产流程及管制要点（漆包线生产3）
漆包线生产流程及管制要点
漆包线为电磁线的一种，包括普通、耐热及特种，是用绝缘漆涂布在导线上经烘烤后得到的带绝缘层的电磁线。
漆包线早在本世纪初问世，最早用油基沥青，后改用植物干性油与油溶性天然树脂熬制油性漆；三十年代合成材料工业的发展,提供了较多漆包线漆且漆膜具较高的机械强度和光滑的表面,给线圈的绕制和嵌线的机械化,自动化都创造了有利条件；现代科技的发展对电工产品提出了容量大、体积小、效率高的要求,促使人们去选择、合成新材料,但要寻求一种“全能”漆包线却很困难,因为漆包线要求之各项性能,具有相互制约性,故只能突出某方面性能而又使其它性能获得较好的综合平衡.
漆包线的分类:
导体材料:漆包铜线、漆包铝线;
铜:良好的导电性与导热性、机械性能好易焊接。
铝：比重轻，耐热性高，铜于高温下易氧化形成之氧化物对导体附着力差，降低漆膜对铜导体之附着力，铝形成之保护膜附着力强，并保护其不被进一步氧化，此外在200℃以上的高温下铜可作为催化剂加剧漆膜老化降解。
导体形状:圆线、 扁线或异形线(空心等);
漆料:聚胺脂、聚脂、聚脂亚胺双层被覆尼龙线……
特殊用途:耐冷媒、自粘、自熔……
绝缘结构:单一涂层、多涂层
漆膜厚度:0种、1种、2种、3种;(NEMA:SINGLE、HEAVY、TRIPLE)
漆包线的性能要求
其使用于电子、电机类产品中，性能须满足产品设计、制造、加工及其工作环境之要求，依其功率、槽形尺寸和槽满率决定圆（扁）线的规格尺寸;依其使用进环境及温升选用漆液的种类……
机械性能
经绕制成型线圈及入线过程中漆包线和夹具及线间产生磨擦并受到弯曲拉伸及压缩等应力，故要求漆膜其良好耐磨性、耐刮性、附着性；为便于加工要求有良好柔软性弹性和弯曲性能使弯曲后不变形，高速绕线机要求表面光滑磨擦系数小，特殊用途要高磨擦系数，当电机运行时绕受冲击、震动、离心力以及热膨胀及过负载时所产生应力，要求有一定抗张强度。
测定漆包绕组线温度指数试验方法
测定漆包绕组线温度指数的试验方法
摘要：通过恒温寿命和动态热重试验测定漆包圆线热寿命和温度指数的方法，作为评定电气设备绝缘结构时选择漆包线的依据。经多年使用，该方法以其快速、简便的优点在指导实际生产过程中起到了明显作用，且具有一定的精度。
关键词：温度指数；恒温寿命；动态热重；热老化
0 、引 言
我国在上世纪60年代开始根据iec 60172研究“测定漆包绕组线温度指数的试验方法”，发现该方法试验周期太长，对产品开发、科研工作有一定的制约。因此，在70年代立项研究了“测定漆包绕组线温度指数的试验方法快速法”，并制定为行业标准jb
2804-1979。经多年使用，该方法以其快速、简便的优点在指导实际生产过程中起到了明显作用。作为一种测定温度指数的快速试验方法，该法同时达到了一定的精度要求。因此，有必要在绕组线试验方法国家标准中添加“gb/t 4074.8-2009《绕组线试验方法第8部分：测定漆包绕组线温度指数的试验方法快速法》”。该标准是我国自行研究开发的科研成果，旨在用较短的时间完成漆包绕组线温度指数的测定，该方法通过恒温寿命和动态热重试验测定漆包圆线在常压空气中的热寿命和温度指数的方法，试验结果可作为评定电气设备绝缘结构时选择漆包线的依据。
1、测定漆包绕组线温度指数快速法的原理
已经公认，许多有机绝缘体以一种符合公式l= ae （式中，l为绝缘寿命，t为绝对温度，a、b为每种绝缘体所固有的常数，e为自然对数之底）的方法热老化。“测定漆包绕组线温度指数的试验方法快速法”就是利用这一规律，通过测定漆膜在三个不同的升温速率下，在规定失重点的失重温度，从而计算活化能，以确定漆包线热老化曲线中的线性斜率。然后再选取漆膜在一个高温点的老化，确定其在该老化温度下的寿命，继而由”点斜法”确定出老化曲线，将曲线外推至寿命为20 000 h的温度（以摄氏度表示），即为被试漆包绕组线的温度指数。
2、适用范围
漆包线的生产工艺

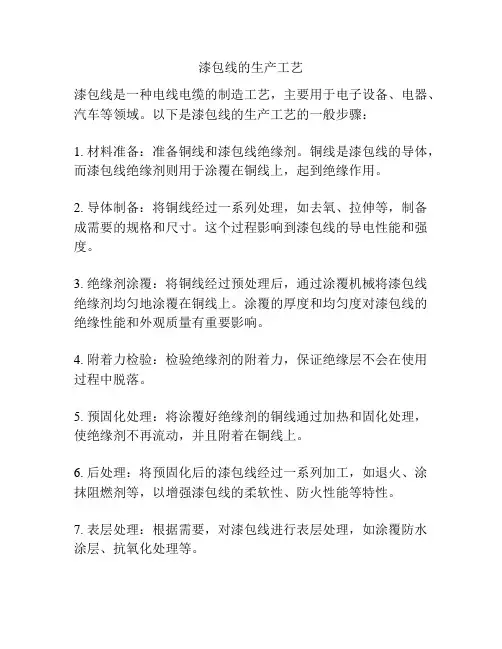

漆包线的生产工艺
