漆包线命名及绝缘漆
各种漆包线种类性能介绍
一．漆包线种类：
绝缘漆类别种类：
绝缘漆类别种类：
二．漆包线特性检验：
1．针孔：以一定长度试验材料之目视不能辨别之漆膜小孔。
2．可挠性（曲伸性）：绕卷或伸长时，以漆膜是否龟裂或是
否产生针孔。
3．密着性：急速拉伸时，漆膜有无龟裂。
4．耐磨（损）性：以磨耗试验机磨耗漆膜时，以磨至见到导体
之次数或磨耗破坏值。
5．绝缘破坏电压：将两股漆包线绞合成一条，加电压于其导体间，以漆膜之破坏电压。
6．耐老化性：于规定条件下加热时，以漆膜是否产生针孔或绝缘破坏电压值表示之。
7．耐软化性：将交叉之漆包线于规定条件下加热，通电后，以有无短路或发生短路之温度值。
或绞合两股漆包线于
规定条件下加热，视漆膜是否异常。
8．耐热冲击性：伸长或卷绕时，于规定条件下加热，视漆膜
是否龟裂。
9．耐溶剂性或耐药品性：浸于溶剂或药品时，将漆膜之状态以指甲法或铅笔法表示。
10．耐油性：依规定条件下浸于绝缘油，将漆膜之状态以指
甲或铅笔法表示之。
11．直焊性：依规定条件温度、焊锡，视焊锡是否均匀附着。
12．导体电阻：以导体电阻试验仪器测定，再换成20 C时之
数值表示之。
三．漆包线制造工艺流程：
1．伸线工艺流程（表一）。
2．漆包线工艺流程（表二）。
3．漆包线成品入库检查流程（表三）。
酚酞盐水试验
欢迎您的下载，
资料仅供参考！
致力为企业和个人提供合同协议，策划案计划书，学习
资料等等
打造全网一站式需求。
漆包线的命名、耐热等级、性能及用途基本认识
漆包线的命名、耐热等级、性能及用途基本认识一、漆包线的概念漆包线是在导体的表面涂一种或几种绝缘涂料，经烘焙、冷却后形成一种带绝缘层的电线。
漆包线是电磁线(绕组线)的一个品种，电磁线是用于电磁感应的电线。
在物理学中指出，在通电导体的周围会产生磁场，运动导体在磁场中切割磁力线会产生电流，这就是电磁感应现象。
因此漆包线的最终目的是实现电能、磁能和动能三者之间的相互转化(如下图所示)。
○1机械能→磁场能→电能○2电能→磁场能→电能○3电能→磁场能→机械能○4电能→磁场能二、漆包线的命名漆包线的命名由以下部分组成○1漆包线代号：Wire----W Qi BaoXian----Q○2漆膜品种：缩醛：PVF （Polyvinyl Formal）对应的漆包线名称：PVF聚脂：PE (Polyester) PEW聚氨脂：PU (Polyurethane) UEW聚脂亚胺：PEI (Polyester-imide) EIW聚酰胺酰亚胺： PAI (Polyamide-imide) AIW○3耐热等级：标上热级代号如”F-155º”○4漆膜厚度：“0”特厚，“1”厚漆膜，“2”薄漆膜，“3”薄漆膜○5颜色：红色“R”，绿色“G”蓝色“B”自然色“N”例如：2UEWF 0.45(R)表示直径0.45mm薄漆膜155级红色聚胺酯漆包线0DFWF 0.85表示直径为0.85mm厚漆膜200级耐冷媒漆包线。
三、漆包线的耐热等级漆包线耐热等级为漆包线能长时间（20000h以上）正常工作的环境温度，目前漆包线热级区分如四、漆包线的性能及用途漆包线广泛用于工业生产、家用电器等行业中，各种漆包线的主要性能及用途如下：。
漆包线命名标准
漆包线命名标准？
答：我国的漆包线的命名标准主要有两种：
1. 以型号识别方法命名，其方法为“温度指数”+“绝缘漆层厚度”+“绝缘漆名称”+“漆包/纸包线等”，如：QZY/XY-2/200，就表示国标（GB）中底漆为聚酯亚胺，面漆为聚酰胺酰亚胺类漆，2级漆膜厚度温度等级为200的漆包圆线。
2. 以直径命名，漆包线的直径通常用英寸或毫米表示，可以是实际直径或外径。
例如，直径为0.5毫米的漆包线可以被命名为0.5mm漆包线。
以上就是关于漆包线命名标准的两种方法，希望对您有所帮助。
同时请注意，不同的国家和地区可能会有不同的命名标准，所以在具体使用时需要参照当地的命名规定。

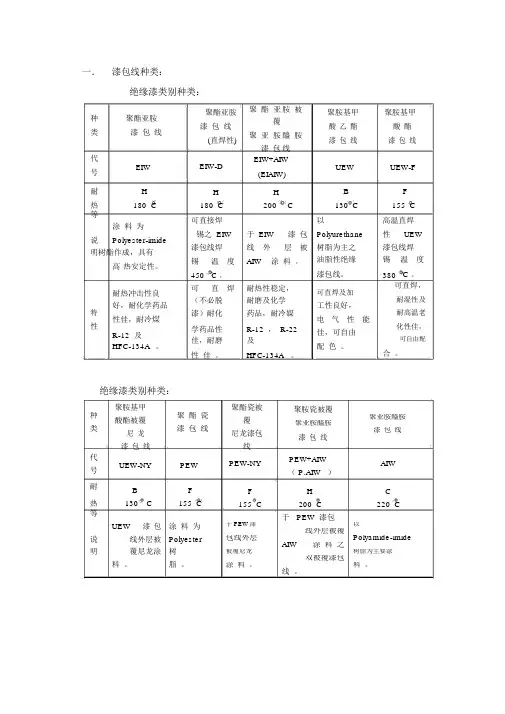

各种漆包线种类性能介绍
一．漆包线种类：绝缘漆类别种类：种聚酯亚胺类漆包线聚酯亚胺聚酯亚胺被聚胺基甲聚胺基甲覆漆包线酸乙酯酸酯聚亚胺醯胺(直焊性)漆包线漆包线漆包线代EIW号耐H热180 C等涂料为说Polyester-imide 明树酯作成，具有高热安定性。
耐热冲击性良好，耐化学药品特性佳，耐冷煤性R-12 及HFC-134A。
EIW+AIWEIW-D(EIAIW)H H180 C200C可直接焊锡之 EIW于 EIW漆包漆包线焊线外层被锡温度AIW涂料。
450 C 。
可直焊耐热性稳定，（不必脱耐磨及化学漆）耐化药品，耐冷媒学药品性R-12 ， R-22佳，耐磨及性佳。
HFC-134A 。
UEW UEW-FB F130 C155 C以高温直焊Polyurethane性UEW树脂为主之漆包线焊油脂性绝缘锡温度漆包线。
380 C 。
可直焊，可直焊及加耐湿性及工性良好，耐高温老电气性能化性佳，佳，可自由可自由配配色。
合。
绝缘漆类别种类：聚胺基甲聚酯瓷被聚胺瓷被覆种聚酯瓷酸酯被覆覆聚亚胺醯胺聚亚胺醯胺类漆包线尼龙尼龙漆包漆包线漆包线漆包线线代UEW-NY PEW 号耐B F热130C155 C 等UEW漆包涂料为说线外层被Polyester 明覆尼龙涂树料。
脂。
PEW-NY PEW+AIW AIW（ P.AIW）F H C155 C200 C220 C于PEW 漆包于PEW漆以线外层被覆包线外层Polyamide-imideAIW涂料之被覆尼龙树脂为主要涂双被覆漆包涂料。
料。
线。
柔 软性耐 磨 性 耐高温，耐磨性佳，耐磨 佳 ，耐高温，耐软化，特佳，耐化学药 特 可直焊，可 挠 及耐药品性品，耐热稳定性 性耐磨性佳，耐磨性佳，性 佳 ，佳 ，耐冷媒， 佳，耐冷媒可挠性佳。
耐 冷电气性能媒 R-12 ，HFC-134A优 。
R-12 ，HFC-134A 。
二． 漆包线特性检验：1．针孔：以一定长度试验材料之目视不能辨别之漆膜小孔。
各种漆包线的性能介绍
各种漆包线的性能介绍2006-4-10 16:34:16漆包线产品的高标准严要求，特别是世界厂商在中国开办加工行业，对漆包线带来了新的技术要求。
漆包线企业为了抢占市场，各自尽了很大的努力，得到了很好的发展，经过十多年的发展，漆包线行业的品种基本满足了国内需要，现就行业存在的几个共性的大家感兴趣的几个品种的发展谈一些看法，供大家参考。
1．变频电机用防电晕漆包线随着电力电子技术的发展，变频调速得到了迅速的发展，变频电机最吸引人之处是节约能源。
我国发电的总容量约60%是消耗在电动机上，而采用变频调速可使电动机节约20%的能源。
变频电机用在风机、泵、压缩机等通用机械里，除节能外，另外还有工艺调速，牵引调速和精密调速的优点，从而提高产品的工艺水平，产品质量，生产产量和效率等。
这些是很难用%来衡量的。
因此变频调速有广阔的应用前景。
并将逐步取代直流调速。
随着变频产品应用领域迅速扩大，其使用寿命就日益突出。
采用IGBT（绝缘栅双极性晶闸管）技术PWM（脉冲宽度调制）型变频器使用后，可变的极高频率和大量瞬间脉冲尖峰电压能引起电晕放电现象，使电机绝缘过早损坏。
有时，绝缘寿命只有1-2年，有时甚至只有几个月绝缘就损坏了。
最常见的绝缘损坏是匝间短路而起，是由局部放电（产生电晕）、局部介质发热和空间电荷积聚等多种因素综合造成。
因此针对可能的原因提出了多方面提高绝缘系统寿命的措施。
绝缘系统中电磁线是一个重要的组成部分，近几年来，先进工业国家开展了新型电磁线的研究工作。
美国Phelps Dodge公司在20世纪90年代中期就研制了三涂层TZ QS变频电机漆包线。
这种线底涂层为聚酯亚胺或和其相应的漆，中间为加有二氧化硅、氧化铝或其他金属氧化物微细粉粒的聚酰胺酰亚胺“屏蔽”涂层，表面是改性的聚酰胺酰亚胺漆涂层。
中间涂层约为总厚度的40%。
欧洲Herberts公司研制的双涂层漆包线，其底涂层为聚酯亚胺，表层为含有如氧化铬等氧化物的聚酰胺酰亚胺涂层，表层厚度为总厚度的60%以上。

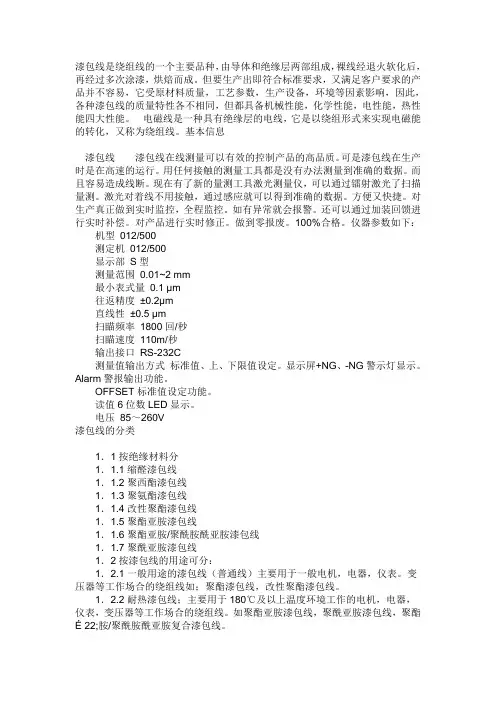

漆包线分类标准
漆包线是绕组线的一个主要品种，由导体和绝缘层两部组成，裸线经退火软化后，再经过多次涂漆，烘焙而成。
但要生产出即符合标准要求，又满足客户要求的产品并不容易，它受原材料质量，工艺参数，生产设备，环境等因素影响，因此，各种漆包线的质量特性各不相同，但都具备机械性能，化学性能，电性能，热性能四大性能。
电磁线是一种具有绝缘层的电线，它是以绕组形式来实现电磁能的转化，又称为绕组线。
基本信息漆包线漆包线在线测量可以有效的控制产品的高品质。
可是漆包线在生产时是在高速的运行。
用任何接触的测量工具都是没有办法测量到准确的数据。
而且容易造成线断。
现在有了新的量测工具激光测量仪，可以通过镭射激光了扫描量测。
激光对着线不用接触，通过感应就可以得到准确的数据。
方便又快捷。
对生产真正做到实时监控，全程监控。
如有异常就会报警。
还可以通过加装回馈进行实时补偿。
对产品进行实时修正。
做到零报废。
100%合格。
仪器参数如下：机型012/500测定机012/500显示部S型测量范围0.01~2 mm最小表式量0.1 µm往返精度±0.2µm直线性±0.5 µm扫瞄频率1800回/秒扫瞄速度110m/秒输出接口RS-232C测量值输出方式标准值、上、下限值设定。
显示屏+NG、-NG警示灯显示。
Alarm警报输出功能。
OFFSET标准值设定功能。
读值6位数LED显示。
电压85～260V漆包线的分类1．1按绝缘材料分1．1.1缩醛漆包线1．1.2聚西酯漆包线1．1.3聚氨酯漆包线1．1.4改性聚酯漆包线1．1.5聚酯亚胺漆包线1．1.6聚酯亚胺/聚酰胺酰亚胺漆包线1．1.7聚酰亚胺漆包线1．2按漆包线的用途可分：1．2.1一般用途的漆包线（普通线）主要用于一般电机，电器，仪表。
变压器等工作场合的绕组线如；聚酯漆包线，改性聚酯漆包线。
1．2.2耐热漆包线；主要用于180℃及以上温度环境工作的电机，电器，仪表，变压器等工作场合的绕组线。
漆包线-用途分类与特性-基础知识
高强度、耐高温、良好的绝缘性
详细描述
电机用漆包线主要用于制造电动机的绕组，要求具有高强度、耐高温和良好的绝缘性能。这种漆包线通常采用耐 高温的绝缘材料制成，能够在高温环境下保持稳定的电气性能和机械性能。
变压器用漆包线
总结词
高导电率、耐高温、良好的绝缘性
详细描述
变压器用漆包线主要用于制造变压器的绕组，要求具有高导电率、耐高温和良好的绝缘性能。这种漆 包线通常采用高导电率的材料制成，能够在高温和高压环境下保持稳定的电气性能。
具有较好的耐腐蚀性能，适用于 海洋、化工等腐蚀性环境。
低电阻漆包线
电阻低、导电性能好，适用于高 频传输和低能耗设备。
新材料与新工艺的应用
新材料
采用高分子材料替代传统漆包线涂层，提高耐热性和 绝缘性能。
新工艺
采用先进的涂覆工艺和精密控制技术，提高漆包线的 表面质量和稳定性。
环保与可持续发展
环保漆包线
酸洗
用酸液去除铜线表面的氧 化物，增强铜线与涂层的 结合力。
涂漆工艺
选择合适的涂层材料
涂层方式
根据用途选择具有绝缘、耐磨、耐温 等特性的涂层材料。
采用浸涂、淋涂或喷涂等方式将涂层 均匀涂覆在铜线表面。
涂层配制
按照涂层材料的要求，将各组分按比 例混合均匀，确保涂层质量。
烘烤与固化
烘烤
将涂覆好的铜线放入烘箱中，在一定 温度下烘烤，使涂层逐渐熔融并流平。
用途
漆包线主要用于电机、电器、仪 表等设备的线圈绕组，具有优良 的绝缘性能和耐热性能。
02
漆包线的特性
电性能
绝缘性
漆包线具有优良的绝缘性能，能够保 证电线在正常工作电压下不发生漏电 、击穿等现象。
电机漆包线
电机漆包线（电磁线）的绝缘等级：
E级绝缘：聚胺脂漆包铜圆线QA，120℃。
B级绝缘：高强度聚酯漆包圆铜线QZ，一般为QZ-2/130漆包线（2级漆膜，130℃）。
F级绝缘：聚酯亚胺漆包圆铜线QZY，一般为QZ（G）-2/155漆包线（2级漆膜，155度）。
H级绝缘：玻璃丝包漆包线，180℃。
绝缘耐热等级：
按照UL1446及IEC 60085
Y A E B F H N R
C
90 105 120 130 155 180 200 >220 250
按照NEMA MW 1000 及IEC 60317 有240级的芳香族聚酰胺漆包线（MW 16-C，通常QY），典型的材料
Y、A 聚酰胺（纯尼龙）一般应用在短路保护
E 缩醛、低温聚氨酯
B 聚氨酯
F 聚氨酯、聚酯
H 聚氨酯、聚酯亚胺、改性聚酯
N 聚酰胺酰亚胺复合聚酯或聚酯亚胺聚酰胺酰亚胺
R 聚酰胺酰亚胺聚酰亚胺
C 芳基聚酰亚胺
本身的电气绝缘等级要和漆膜厚度相关
漆膜厚度有薄、厚、特厚等等
电动机常用圆漆包线型号及耐热等级：1）缩醛漆包线（型号QQ），耐热等级：E级（120度）；2）聚酯漆包线（型号QZ/130），耐热等级：B级（130度）；3）改性聚酯漆包线（型号QZ/155），耐热等级：F级（155度）；4）改性聚酯亚胺漆包线（型号QZY/180），耐热等级：H级（180度）；5）酰胺酰亚胺漆包线（型号QZY、QXY/200），耐热等级：C级（200度）；6）聚酰亚胺漆包线（型号QY/200），耐热等级：C级（210度）。
