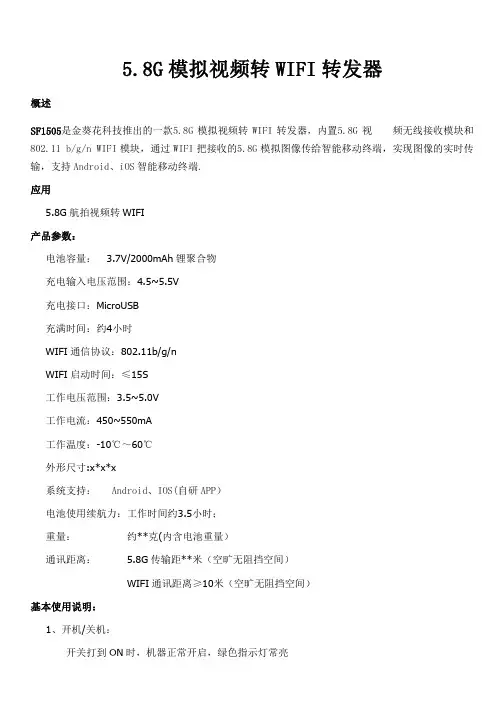

SF1505 5.8G 模拟无线图传方案
5.8G模拟视频转WIFI转发器概述SF1505是金葵花科技推出的一款5.8G模拟视频转WIFI转发器，内置5.8G视 频无线接收模块和802.11 b/g/n WIFI模块，通过WIFI把接收的5.8G模拟图像传给智能移动终端，实现图像的实时传输，支持Android、iOS智能移动终端.应用5.8G航拍视频转WIFI产品参数：电池容量： 3.7V/2000mAh锂聚合物充电输入电压范围：4.5~5.5V充电接口：MicroUSB充满时间：约4小时WIFI通信协议：802.11b/g/nWIFI启动时间：≤15S工作电压范围：3.5~5.0V工作电流：450~550mA工作温度：-10℃～60℃外形尺寸:x*x*x系统支持： Android、IOS(自研APP）电池使用续航力：工作时间约3.5小时；重量：约**克(内含电池重量）通讯距离： 5.8G传输距**米（空旷无阻挡空间）WIFI通讯距离≥10米（空旷无阻挡空间）基本使用说明：1、开机/关机：开关打到ON时，机器正常开启，绿色指示灯常亮开关打到OFF时，机器关机，绿色指示灯灭2、充电：可以使用USB数据线连接电脑和或电源适配器对设备进行充电，建议使用5V/1.2A以上电源适配器或移动电源。
3、LED灯指示说明：整机开启后，绿色指示灯常亮。
电池低电压时，红色指示灯慢速闪烁（需要在开机状态下才有低电提示功能）。
充电时，红色指示灯快速闪烁。
充满电时红色指示灯常亮。
4、5.8G视频频道选择可通过APP实现5.8G频道的切换，支持24个5.8G频道，频道列表如下：频道编号 中心频率(MHz)CH1 5645CH2 5665CH3 5685CH4 5705CH5 5725CH6 5733CH7 5745CH8 5752CH9 5765CH10 5771CH11 5785CH12 5790CH13 5805CH14 5809CH15 5825CH16 5828CH17 5845CH18 5847CH19 5865CH20 5866CH21 5885CH22 5905CH23 5925CH24 59458个频道频道列表如下：频道编号 中心频率(MHz)CH1 5645CH2 5665CH3 5685CH4 5705CH5 5725CH6 5733CH7 5745CH8 5752CH9 5765CH10 5771CH11 5785CH12 5790CH13 5805CH14 5809CH15 5825CH16 5828CH17 5845CH18 5847CH19 5865CH20 5866CH21 5885CH22 5905CH23 5925CH24 5945注：上表灰色为无效频道。
无人机航拍创新实践报告
创新实践报告题目：经济型航拍无人机系统（航拍系统）学院：测试与光电工程学院专业名称：电子科学与技术班级学号： ********学生姓名：***指导教师：***2013年 5 月经济型航拍无人机系统（航拍系统）摘要：本系统是一种稳定、快速的经济型航拍无人机系统，系统总体包括：机体、摄像机、OSD模块、GPS模块、数据发射和接收模块、电源模块、动力模块、遥控设备和显示系统。
本系统的特征是：选用了市场上廉价的KT板做机身材料，采用合式组合结构和固定上单翼设计；优化数据发射和接收模块、GPS模块和遥控接收机的组合，将高度集成的微型摄像机、数据传输和GPS模块安装在机身，显示系统通过数据接收机将航拍信息显示在显示屏，操作人员可在地面通过监视屏幕掌握飞机的飞行状态和获取航拍信息，系统采用手抛式起飞。
本系统的优点是：机身制作简单，维修方便，价格低廉，既轻盈又坚固，飞行速度快，并具有一定的载重能力，信号抗干扰性强，操作简单，实用方便。
关键词：航空模型视频采集与传输前言随着今年国家的各项政策决议，无人机航拍、遥感市场将在未来几年迎来跨越式发展的新契机。
低端航拍无人机的应用，远不止航空拍摄、航空摄影、航拍这么一点。
随着用户的快速增长，目前航拍的功能要求也逐渐增多，主要有对森林防火、地震调查、核辐射探测、边境巡逻、应急救灾、农作物估产、管道巡检、保护区野生动物监测、军事侦察、搭载航拍电子设备进行科研试验、海事侦察、保钓活动等方面间接接触的航拍应用需求。
此外，在环境监测、大气取样、增雨、资源勘探、禁毒，反恐、消防航拍侦察等方面，无人机航拍将大显身手。
西方发达国家主要采用料油缸、涡喷和涡扇发动机，玻璃钢、铝合金、碳纤维等高新昂贵材料，先进的航电设备和高精航拍设备。
国内工业部门（包括院所和航空、航天集团公司）研制的无人机技术高于民营企业，目前无人机在我国毕竟首要用于军事用途，所以高空、高速、中远程、长航时、大载荷等类型的无人机，几乎全部是由航空集团、航天集团以及院校研制与生产，主要是应付军队的需求。
多旋翼无人机技术术语零部组成测试工具应用等
无人机基础理论及系统应用技术培训UAV basic theory and system application technology training一、多旋翼无人机的技术术语二、多旋翼无人机的零部件介绍三、多旋翼无人机的装配工具四、多旋翼无人机的装配调试步骤01、UAV：就是无人机英文简写。
02、多旋翼、多轴：无人飞行器简称多轴无人机，包括三轴、四轴、六轴、八轴、十六轴等等。
03、多轴无人机各种型号，例如F450就是轴距在450MM的多轴无人机简称F450。
04、多轴无人机布局模式X型、H型、十字型、Y字型（三轴Y字、六轴Y字等）。
05、穿越机：是指多轴竞技运动无人机，一般轴距在150MM-300MM轴距范围内（QA250就属于穿越机）。
06、飞控：是指无人机的高集成度的飞行控制系统。
07、控：是指RC遥控器，用于人工操作无人机的控制器。
08、地面站：是指用于主要有PC、操控、数传和图传模块等模块综合一体系统统称。
09、图传：是指实时图像无线传输（分WIFI图传和5.8G影音图传等系统），发射、接收、显示器组成。
10、数传：是指无人机数据链，实时反馈无人机飞控系统数据、故障、GPS、航线等。
11、FPV：是指First Person View的缩写，即“第一人称主视角”，它是无人机上图传实时看屏幕操控。
12、二轴自稳云台：是指带有陀螺仪获取云台的姿态，可以控制二轴通过pid来驱动电机保持云台的水平姿态。
13、三轴自稳云台：是指带有陀螺仪获取云台的姿态，可以控制三轴通过pid来驱动电机保持云台的水平姿态。
14、开控：是指打开RC遥控器。
15、上电：是指给无人机装上电池或者通电。
16、解锁：是指无人机准备飞行前的安全开关操作。
17、上锁：是指无人机降落后的安全开关操作。
18、罗盘：是飞控上电子指南针。
19、调参：飞控系统的软件和飞行参数设置、校准。
20、电调：电子调速器。
21、无刷电机：没有碳刷的电机。

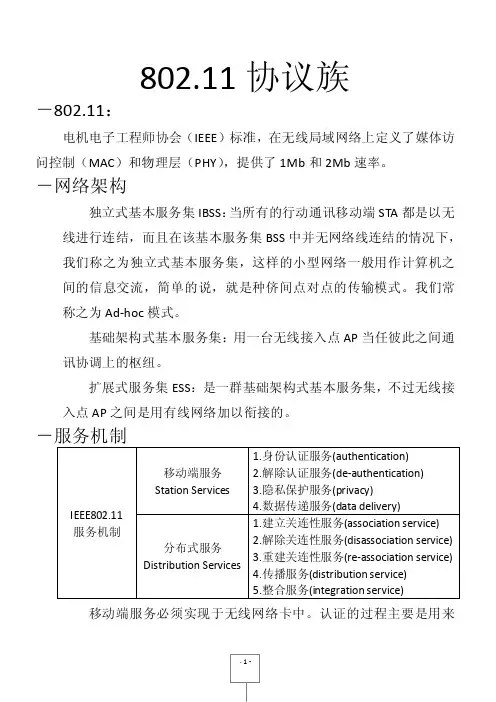

802协议族
802.11协议族－802.11：电机电子工程师协会（IEEE）标准，在无线局域网络上定义了媒体访问控制（MAC）和物理层（PHY），提供了1Mb和2Mb速率。
－网络架构独立式基本服务集IBSS：当所有的行动通讯移动端STA都是以无线进行连结，而且在该基本服务集BSS中并无网络线连结的情况下，我们称之为独立式基本服务集，这样的小型网络一般用作计算机之间的信息交流，简单的说，就是种侪间点对点的传输模式。
我们常称之为Ad-hoc模式。
基础架构式基本服务集：用一台无线接入点AP当任彼此之间通讯协调上的枢纽。
扩展式服务集ESS：是一群基础架构式基本服务集，不过无线接入点AP之间是用有线网络加以衔接的。
－服务机制移动端服务必须实现于无线网络卡中。
认证的过程主要是用来识别每台在无线局域网络中的机器，若没有通过认证，则此移动端STA无法被加入该无线局域网络，所以认证的机制是IEEE802.11中最基本的一项。
分布式服务：DS是高于MAC，低于LLC的，用来决定在ESS网络架构下如何传送OSI第二层数据帧。
－802.11a：5.7G－5.8G，54Mbps使用正交频分复用OFDM调变技术，理论上可达54Mbps的高速传输。
在实测上对数据的真正吞吐率可达27Mbps上下，用合并信道的方式达到－802.11b：2.4G－2.5G，11Mbps在无线局域网络上定义了媒体访问控制和物理层，提供了1、2、5.5、11Mbps的多重传输速率。
与802.11主要不同点在于802.11b将原本跳频展频技术更改成直接序列展频技术，将传输的速率由原本最高2Mbps变成最高11Mbps。
由于同一地区内使用信道最好不要重迭，以相隔25MHz以上避免干扰，一般两个信道的数字差别在5以上，都可以视为没有互相干扰的频道。
我们可以清楚地看到第1、6、11三个非重迭的信道可同时使用。
这对布建网络而言，是个非常重要的观念与技巧。
－802.11e：数据、语音、视频等优先级别——Qos 提供具备服务品质保证的无线网络环境，以往无线网络主要定义数据包数据的传输，一般数据的传输允许在网络拥塞的情况下遗失数据，在透过重送的机制来把数据传递完成，可是这样的方式并不能充分满足实时多媒体影音服务传输，尤其当无线网络资源拥塞时，多媒体服务的延迟将会对用户造成使用上的不便，所以802.11b定义了QoS的机制，可以提供影音资料较高的传输优先权，提供使用者更为流畅的无线网络影音服务。

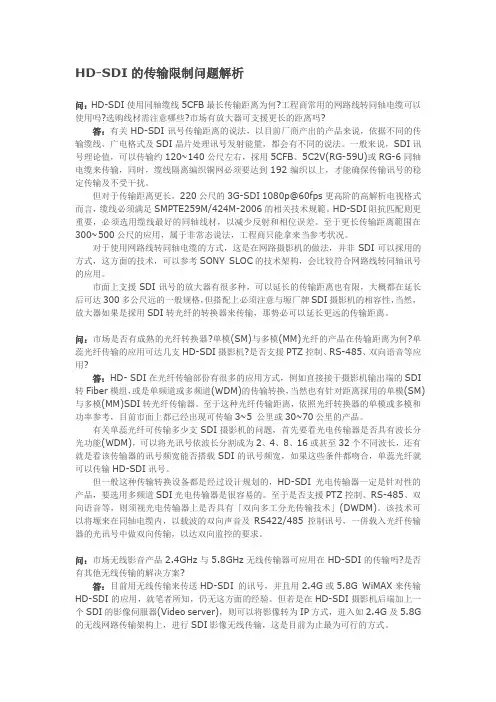

HD-SDI 的传输限制问题解答
HD-SDI的传输限制问题解析问：HD-SDI使用同轴缆线5CFB最长传输距离为何?工程商常用的网路线转同轴电缆可以使用吗?选购线材需注意哪些?市场有放大器可支援更长的距离吗?答：有关HD-SDI讯号传输距离的说法，以目前厂商产出的产品来说，依据不同的传输缆线、广电格式及SDI晶片处理讯号发射能量，都会有不同的说法。
一般来说，SDI讯号理论值，可以传输约120∼140公尺左右，採用5CFB、5C2V(RG-59U)或RG-6同轴电缆来传输，同时，缆线隔离编织铜网必须要达到192编织以上，才能确保传输讯号的稳定传输及不受干扰。
但对于传输距离更长，220公尺的3G-SDI 1080p@60fps更高阶的高解析电视格式而言，缆线必须满足SMPTE259M/424M-2006的相关技术规範。
HD-SDI阻抗匹配则更重要，必须选用缆线最好的同轴线材，以减少反射和相位误差。
至于更长传输距离範围在300∼500公尺的应用，属于非常态说法，工程商只能拿来当参考状况。
对于使用网路线转同轴电缆的方式，这是在网路摄影机的做法，并非SDI可以採用的方式，这方面的技术，可以参考SONY SLOC的技术架构，会比较符合网路线转同轴讯号的应用。
市面上支援SDI讯号的放大器有很多种，可以延长的传输距离也有限，大概都在延长后可达300多公尺远的一般规格，但搭配上必须注意与塬厂牌SDI摄影机的相容性，当然，放大器如果是採用SDI转光纤的转换器来传输，那势必可以延长更远的传输距离。
问：市场是否有成熟的光纤转换器?单模(SM)与多模(MM)光纤的产品在传输距离为何?单蕊光纤传输的应用可达几支HD-SDI摄影机?是否支援PTZ控制、RS-485、双向语音等应用?答：HD- SDI在光纤传输部份有很多的应用方式，例如直接接于摄影机输出端的SDI 转Fiber模组，或是单频道或多频道(WDM)的传输转换，当然也有针对距离採用的单模(SM)与多模(MM)SDI转光纤传输器。
BOYUAV博亚微Tx102(1W)说明书
®博亞微®Tx102(1000mW)5.8G无线影音发射模块(图传)V1.0目录警告 (2)产品描述与应用 (2)产品特点 (3)参数规格 (3)频率表及频率设定 (4)引线说明 (5)标准配件 (6)服务联系方式 (6)警告●BOYUAV博亚微图传设备上电前务必先把天线扭紧，并养成每次上电前检查天线的习惯。
●地面调试过程中，务必使散热器齿面朝外。
如长时间扣压在桌面，散热器未能充分接触外界空气，会使热量产生堆积导致温度快速升高，有可能会损伤功率放大芯片(PA),严重可能烧坏。
●室温无风状态下，发射机工作10分钟左右，PA芯片产生的热量与散热器温度之间能达到一个平衡，温度在70℃左右。
手感温度会觉得很高，不可长时间触摸或让小朋友接触发射机（小朋友皮肤嫩），以防烫伤。
●发射机容易受到外界的干扰，装机飞行务必在郊外空旷地方使用，以防外界干扰信号丢失导致摔机而产生安全事故。
产品描述与应用Tx102(1W)是一款5.8G无线影音传输系统中的发射机，集多项专利保护；高效的散热结构，能在70℃左右达到平衡，无需为散热而担忧。
发射机温度不会使常用模型材料变形/烧坏（发射机温度：无风--70℃左右，有风--40℃左右），请放心使用。
颠覆现有的分板(射频板+电源板)设计，增强稳定性和品质，优异的布线设计，解决各种干扰。
板厚0.6mm,减少谐波的产生、减轻PCB重量、缩短导热路程、提升导热效率。
高效散热结构设计，最大化的开孔设计，精准的填孔技术，使芯片热量直达PCB底部，而PCB底部大面积铜箔加快扩散速度，大大增加散热效率。
铝合金散热器与一体化PCB主板螺丝固定，中间空隙用高导热性的辅助导热材料填充，增加它们之间的接触面积，使导热效率更高，热量更快的传导到铝合金散热器上。
由于高效的散热设计，使芯片温度能快速的传导到铝合金散热器并及时散发出去，温度能在70℃左右达到平衡，所以无需辅助风扇吹风散热，突破了大功率必加风扇辅助散热的标配。
RG-AP530-I灵动天线型802.11ac无线接入点
锐捷网络股份有限公司了解更多产品信息，欢迎登陆 ，咨询电话：400-620-8818。
RG-AP530-I灵动天线型802.11ac无线接入点产品简介RG-AP530-I是锐捷网络推出的搭载“X-sense”灵动天线的802.11ac无线接入点（AP）产品，支持三条空间流技术，单路射频单元可以提供高达1300Mbps的接入速率，整机提供1900Mbps的接入速率，近千兆的极速无线让性能不再成为瓶颈。
RG-AP530-I同时搭载了业界领先的“X-sense”灵动天线，跨越式的提升了AP的覆盖性能，保障了移动智能终端最优的接入效果。
RG-AP530-I产品充分考虑了无线网络安全、射频控制、移动访问、服务质量保证、无缝漫游等重要因素，配合锐捷网络WS系列无线控制器产品，完成无线用户数据转发、安全和访问控制。
RG-AP530-I采用双路双频设计，可支持同时工作在802.11ac和802.11n模式。
该产品呈壁挂式，可安全方便的安装于墙壁、天花板等各种位置。
RG-AP530-I产品可支持本地供电与远程以太网供电模式，可根据客户现场供电环境进行灵活选择，特别适合部署在大型校园、企业办公、医院、运营热点等环境。
产品特性与价值X-sense：会思考的灵动天线■1677万种天线路径选择，覆盖无死角锐捷网络创新研发的X-sense灵动天线矩阵架构，能够动态选择不同的天线组合，支持最高多达1677万种组合方案，彻底解决传统天线存在覆盖盲区的弱点。
无论在任何角落，X-sense都能定制出一条最适合移动智能终端当前位置的天线路径，真正实现全面覆盖，绝无死角。
■全自动调节，让信号随你而“动”无论终端如何移动，都有最佳的信号路径跟随，这是X-sense灵动天线技术带来的革命性改变。
无需人工干预，X-sense凭借其强大的运算性能，可以在1毫秒内完成300次指向终端的信号路径切换，即便在快速奔跑状态下也能保证时刻都有最佳的信号与终端同“行”。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
5.8G 200mW 8频道无线影音传输全套
概述
本模块属于5725-5865MHz频段内与工业、科学和医疗等非无线通信设备共用频率的短距离微功率无线电通信设备，可在有限范围内传输音频与/或视频。
采取低功耗设计，集成VCO、PLL、宽带FM视频解调、
FM伴音载频，使模块体积更小；采取插件封装形式，方便用户的安装要求。
本模块的应用只需简单连接电源，单双音频线，视频线，接上天线就可
接收音乐、图像信号。
特性
● 5.8G宽带FM接收
●小体积：42*30*6mm
●低功耗：3.3v110mA
●高接收灵敏度：-90dBm
●低杂波泄漏：符合CE，FCC要求。
●直接输出音频、视频信号。
●16频道接收。
●开关工作模式：4 LED
●插件安装，方便用户使用
概述
本模块
属于
5725-58
65MHz
频段内
与工业、
科学和
医疗等
非无线
通信设
备共用频率的无线电通信设备，可在有限范围内传
输立体音频与视频。
采取低功耗设计，集成VCO、
PLL、宽带FM视频解调、FM伴音载频，使模块体积更小；采取单板小型封装，方便用户小型化应用。
本模块的应用只需简单连接电源，单双音频线，视频线，接上天线就可接收音乐、图像信号。
特性
● 5.8G宽带FM发射
●宽电压工作: 3.3-5.5V
●低功耗：3.3V 300mA
●高输出功率：23dBm
●双声道输入
●内置频率锁相环高稳定性
●音频、视频信号直接调制
●8频道灵活调用。
