ENVI基本操作之自定义坐标
ENVI实验影像地理坐标定位和配准
ENVI实验2：影像地理坐标定位和配准主要介绍在ENVI中对影像进行地理校正，添加地理坐标，以及如何使用ENVI进行影像到影像的配准和影像到地图的校正。
一、ENVI中带地理坐标的影像ENVI对带地理坐标的影像提供了全面的支持，它能够对许多预定义的地图投影进行处理，这些地图投影可以采用UTM或State Plane投影方式。
此外，ENVI的用户自定义地图投影功能能够创建自定义的地图投影，它允许使用6种基本投影类型，超过35种的不同的椭球体以及100多种的基准数据集（Datum）来满足大多数地图投影的需要。
ENVI的地图投影参数存储在ASCII码文本文件Map_proj.txt中，该文本文件能够被ENVI地图投影工具修改，或者直接被用户编辑。
这个文件中的信息会被影像相应的头文件所使用，而且ENVI允许使用已知的地图投影坐标来简单地指定相Magic Pixel（地图坐标系统的起始点）。
然后，选择的ENVI函数就能够使用该信息，在带地理坐标的数据空间中进行操作处理。
ENVI的影像配准和几何纠正工具允许用户将基于像素的影像定位到地理坐标上，然后对它们进行几何纠正，使其匹配基准影像的几何信息。
使用全分辨率（主影像窗口）和缩放窗口来选择地面控制点（GCPs），进行影像到影像和影像到地图的配准。
基准影像和未校正影像的控制点坐标都会显示出来，同时由指定的校正算法所得的误差也会显示出来。
地面控制点预测功能能够使对地面控制点的选取简单化。
将使用重采样、缩放比例和平移（PST），以及多项式函数（多项式系数可以从1到n）或者Delaunay三角网的方法，来对影像进行校正。
所支持的重采样方法包括最近邻法（nearest-neighbor）、双线性内插法（bilinear interpolation）和三次卷积法（Cubic convolution）。
使用ENVI的多重动态链接功能对基准影像和校正后的影像进行比较，可以快速评估配准的精度。

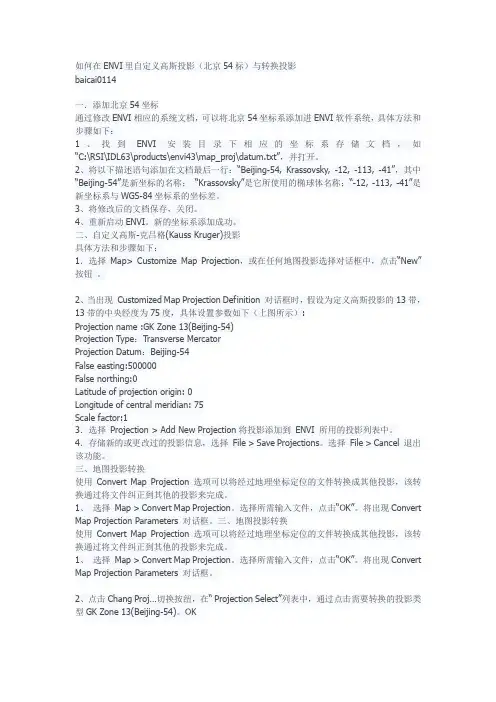

在ENVI中添加beijing54坐标系
如何在ENVI里自定义高斯投影（北京54标）与转换投影baicai0114一．添加北京54坐标通过修改ENVI相应的系统文档，可以将北京54坐标系添加进ENVI软件系统，具体方法和步骤如下：1、找到ENVI安装目录下相应的坐标系存储文档，如“C:\RSI\IDL63\products\envi43\map_proj\datum.txt”，并打开。
2、将以下描述语句添加在文档最后一行：“Beijing-54, Krassovsky, -12, -113, -41”，其中“Beijing-54”是新坐标的名称；“Krassovsky”是它所使用的椭球体名称；“-12, -113, -41”是新坐标系与WGS-84坐标系的坐标差。
3、将修改后的文档保存，关闭。
4、重新启动ENVI。
新的坐标系添加成功。
二、自定义高斯-克吕格(Kauss Kruger)投影具体方法和步骤如下：1．选择Map> Customize Map Projection，或在任何地图投影选择对话框中，点击“New”按钮。
2、当出现Customized Map Projection Definition 对话框时，假设为定义高斯投影的13带，13带的中央经度为75度，具体设置参数如下（上图所示）:Projection name :GK Zone 13(Beijing-54)Projection Type：Transverse MercatorProjection Datum：Beijing-54False easting:500000False northing:0Latitude of projection origin: 0Longitude of central meridian: 75Scale factor:13．选择Projection > Add New Projection将投影添加到ENVI 所用的投影列表中。
envi操作手册
envi操作手册
ENVI，全称为Environment，是一种遥感图像处理软件。
以下是ENVI软
件的基本操作手册：
1. 打开影像：在ENVI中，可以通过File菜单的Open选项或者直接点击工具栏上的Open按钮来打开影像。
在弹出的对话框中选择要打开的影像文件，然后点击OK即可。
2. 显示影像：打开影像后，可以通过点击工具栏上的Display按钮来显示影像。
在弹出的对话框中可以选择显示方式、颜色方案、透明度等参数，然后点击OK即可。
3. 调整影像大小：可以通过工具栏上的Zoom和Pan按钮来调整影像的大
小和位置。
Zoom按钮可以放大或缩小影像，Pan按钮可以平移影像。
4. 创建ROI（感兴趣区域）：在ENVI中，可以通过工具栏上的ROI按钮来创建感兴趣区域。
在创建ROI时，可以选择不同的形状、大小和位置，并
且可以在ROI上添加标签和注解。
5. 提取光谱信息：在ENVI中，可以通过Spectral Analysis工具来提取光
谱信息。
可以选择不同的光谱分析方法，如光谱曲线、光谱角、光谱匹配等，并可以自定义波段和阈值等参数。
6. 生成图像地图：在ENVI中，可以通过Map工具来生成图像地图。
可以
选择不同的地图投影和坐标系，并可以添加图层、标注、符号等元素。
7. 导出数据：在ENVI中，可以将处理后的数据导出为多种格式，如TIFF、JPEG、BMP等。
在导出数据时，可以选择导出的范围、数据类型、分辨率等参数，并可以设置输出文件的格式和质量。
以上是ENVI软件的基本操作手册，希望对您有所帮助。
ENVI实习
ENVI实验报告学号：姓名：班级：专业：目录一．自定义坐标系 (3)二. 图像裁剪 (9)1.规则图像裁剪 (9)2.不规则图像裁剪 (11)三．图像镶嵌 (16)1.加载数据 (16)2.匀色处理 (16)3.接边线与羽化 (18)4.输出结果 (18)四．图像自动配准 (20)1.相同分辨率影像的图像配准 (20)2.不同分辨率影像的图像配准 (24)五．图像融合 (26)1.不同传感器图像融合 (26)2.相同传感器图像融合 (27)六．遥感图像监督分类 (29)一．自定义坐标系1.ENVI中的坐标定义文件存放在安装路径下的map_proj文件夹内，在不同的ENVI版本中路径稍有不同，分别为：• ENVI4.x：HOME\ITT\IDLXX\products\envi4X\map_proj• ENVI5.x：HOME\Exelis\ENVI5X\classic\map_proj在map_proj文件夹内有三个文本文件记录了坐标信息，分别为：• ellipse.txt椭球体参数文件• datum.txt基准面参数文件• map_proj.txt坐标系参数文件在ENVI中自定义坐标系分三步：定义椭球体、基准面和定义坐标参数2.添加椭球体修改文件为ellipse.txt，语法为<椭球体名称>,<长半轴>,<短半轴>。
这里的逗号为英文半角输入状态下的逗号，建议直接复制文件中已有的椭球体进行修改。
这里将下面三行加在ellipse.txt文件的末尾，保存关闭即可。
最终效果如下图所示。
• Krasovsky,6378245.0,6356863.0• IAG-75,6378140.0,6356755.3• CGCS2000,6378137.0,6356752.3注：ellipse.txt文件中已经有了克拉索夫斯基椭球，由于翻译原因，这里的英文名称是Krasovsky，为了让其他软件平台识别，这里新建一个Krasovsky椭球体。
ENVI里自定义高斯投影
如何在ENVI里自定义高斯投影一．添加北京54坐标通过修改ENVI相应的系统文档，可以将北京54坐标系添加进ENVI软件系统，具体方法和步骤如下：1、找到ENVI安装目录下相应的坐标系存储文档，如“C:\RSI\IDL63\products\envi43\map_proj\datum.txt”，并打开。
-2、将以下描述语句添加在文档最后一行：“Beijing-54, Krassovsky, -12, -113, -41”，其中“Beijing-54”是新坐标的名称；“Krassovsky”是它所使用的椭球体名称；“-12, -113, -41”是新坐标系与WGS-84坐标系的坐标差。
3、将修改后的文档保存，关闭。
4、重新启动ENVI。
新的坐标系添加成功。
二、自定义高斯-克吕格(Kauss Kruger)投影具体方法和步骤如下：1．选择 Map> Customize Map Projection，或在任何地图投影选择对话框中，点击“New”按钮。
2、当出现 Customized Map Projection Definition 对话框时，假设为定义高斯投影的13带，13带的中央经度为75度，具体设置参数如下（上图所示）:Projection name :GK Zone 13(Beijing-54)Projection Type：Transverse MercatorProjection Datum：Beijing-54False easting:500000False northing:0Latitude of projection origin: 0Longitude of central meridian: 75Scale factor:13．选择 Projection > Add New Projection将投影添加到 ENVI 所用的投影列表中。
4．存储新的或更改过的投影信息，选择 File > Save Projections。

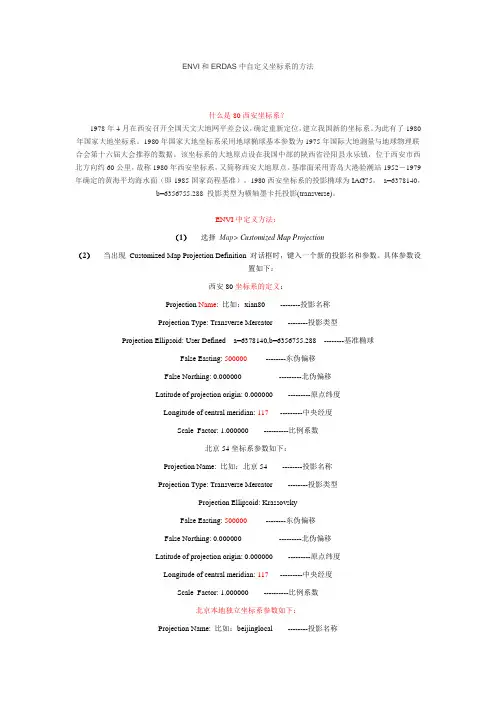

ENVi中投影的添加
ENVI和ERDAS中自定义坐标系的方法什么是80西安坐标系？1978年4月在西安召开全国天文大地网平差会议，确定重新定位，建立我国新的坐标系。
为此有了1980年国家大地坐标系。
1980年国家大地坐标系采用地球椭球基本参数为1975年国际大地测量与地球物理联合会第十六届大会推荐的数据。
该坐标系的大地原点设在我国中部的陕西省泾阳县永乐镇，位于西安市西北方向约60公里，故称1980年西安坐标系，又简称西安大地原点。
基准面采用青岛大港验潮站1952－1979年确定的黄海平均海水面（即1985国家高程基准）。
1980西安坐标系的投影椭球为IAG75，a=6378140，b=6356755.288 投影类型为横轴墨卡托投影(transverse)。
ENVI中定义方法：（1）选择Map> Customized Map Projection（2）当出现Customized Map Projection Definition 对话框时，键入一个新的投影名和参数。
具体参数设置如下：西安80坐标系的定义：Projection Name: 比如：xian80 --------投影名称Projection Type: Transverse Mercator --------投影类型Projection Ellipsoid: User Defined a=6378140,b=6356755.288 --------基准椭球False Easting: 500000--------东伪偏移False Northing: 0.000000 ---------北伪偏移Latitude of projection origin: 0.000000 ---------原点纬度Longitude of central meridian: 117---------中央经度Scale_Factor: 1.000000 ----------比例系数北京54坐标系参数如下：Projection Name: 比如：北京54 --------投影名称Projection Type: Transverse Mercator --------投影类型Projection Ellipsoid: KrassovskyFalse Easting: 500000--------东伪偏移False Northing: 0.000000 ---------北伪偏移Latitude of projection origin: 0.000000 ---------原点纬度Longitude of central meridian: 117---------中央经度Scale_Factor: 1.000000 ----------比例系数北京本地独立坐标系参数如下：Projection Name: 比如：beijinglocal --------投影名称Projection Type: Transverse Mercator --------投影类型Projection Ellipsoid: KrassovskyFalse Easting: 500000--------东伪偏移False Northing: 300000 ---------北伪偏移Latitude of projection origin: 39 51 56.757 ---------原点纬度Longitude of central meridian: 116 21 0.9065---------中央经度Scale_Factor: 1.000000 ----------比例系数（3）一旦所有参数都被正确输入，选择Projection > Add New Projection 将投影添加到ENVI 用的投影列表中。
北京54西安80与WGS84坐标相互转换设置ENVI参数
1.椭球体、基准面及地图投影GI S中的坐标系定义是GIS系统的基础，正确定义GIS系统的坐标系非常重要。
GIS中的坐标系定义由基准面和地图投影两组参数确定，而基准面的定义则由特定椭球体及其对应的转换参数确定，因此欲正确定义GIS系统坐标系，首先必须弄清地球椭球体(Ellipsoid)、大地基准面(Datum)及地图投影(Projection)三者的基本概念及它们之间的关系。
基准面是利用特定椭球体对特定地区地球表面的逼近，因此每个国家或地区均有各自的基准面，我们通常称谓的北京54坐标系、西安80坐标系实际上指的是我国的两个大地基准面。
我国参照前苏联从1953年起采用克拉索夫斯基(Krassovsky)椭球体建立了我国的北京54坐标系，1978年采用国际大地测量协会推荐的1975地球椭球体建立了我国新的大地坐标系--西安80坐标系，目前大地测量基本上仍以北京54坐标系作为参照，北京54与西安80坐标之间的转换可查阅国家测绘局公布的对照表。
WGS1984基准面采用WGS84椭球体，它是一地心坐标系，即以地心作为椭球体中心，目前GPS测量数据多以WGS1984为基准。
上述3个椭球体参数如下：椭球体与基准面之间的关系是一对多的关系，也就是基准面是在椭球体基础上建立的，但椭球体不能代表基准面，同样的椭球体能定义不同的基准面，如前苏联的Pulkovo 1942、非洲索马里的Afgooye基准面都采用了Krassovsky椭球体，但它们的基准面显然是不同的。
地图投影是将地图从球面转换到平面的数学变换，如果有人说：该点北京54坐标值为X=4231898,Y=21655933，实际上指的是北京54基准面下的投影坐标，也就是北京54基准面下的经纬度坐标在直角平面坐标上的投影结果。
2. GIS中基准面的定义与转换虽然现有GIS平台中都预定义有上百个基准面供用户选用，但均没有我们国家的基准面定义。
假如精度要求不高，可利用前苏联的Pulkovo 1942基准面(Mapinfo中代号为1001)代替北京54坐标系；假如精度要求较高，如土地利用、海域使用、城市基建等GIS系统，则需要自定义基准面。
ENVI基础操作（全）
ENVI基础操作（全）ENVI（The Environment for Visualizing Images）Version 4.1 ,由美国系统研究公司（Research System INC.）开发。
⼀. 界⾯系统介绍1. 主菜单：菜单项，File、Basic Tool、Classification、Tranform、Spectral实习所涉及的（粗略介绍）2. Help ⼯具的使⽤3. 主菜单设置（preferences）：内存设置⼆. ⽂件的存取与显⽰1．图像显⽰由⼀组三个不同的图像窗⼝组成：主图像窗⼝、滚动窗⼝、缩放窗⼝。
1）主图像Image窗⼝：（400*400） 100％显⽰（全分辨率显⽰）scroll的⽅框，可交互式分析、查询信息。
主图像窗⼝内的功能菜单：在主图像窗⼝内点击⿏标右键，切换隐藏⼦菜单的开启和关闭。
该 "Functions" 菜单控制所有的ENVI交互显⽰功能，这包括：图像链接和动态覆盖；空间和波谱剖⾯图；对⽐度拉伸；彩⾊制图；诸如ROI的限定、光标位置和值、散点图和表⾯图等交互特征；诸如注记、⽹格、图像等值线和⽮量层等的覆盖（叠置）；动画以及显⽰特征。
2）滚动Scroll窗⼝：全局，重采样(降低分辨率)显⽰⼀幅图像。
只有要显⽰的图像⽐主图像窗⼝能显⽰的图象⼤时，才会出现滚动窗⼝。
滚动窗⼝位置和⼤⼩最初在 envi.cfg ⽂件中被设置并且可以被修改。
3）缩放Zoom窗⼝：（200*200）显⽰image的⽅框。
缩放系数（⽤户⾃定义）出现在窗⼝标题栏的括号中。
2．图像的头⽂件资料的获取和编辑ENVI：File>>Edit ENVI Header，选择相应的⽂件。
从 Header Info 对话框⾥，你可以点击 Edit Attributes 下拉菜单中的选项，调⽤编辑特定⽂件头参数的独⽴对话框。
这些参数包括波段名、波长、地图信息等。
3．图像的存取File > Open Image File. 当你打开任何⽂件，可⽤波段列表（ABL）⾃动地出现。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
IAG-75,6378140.0,6356755.3
影像预处理
分别是：基准面名称、 椭球名称、和三个参数。 都用半角豆号隔开。
影像预处理
这就是加进去 的椭球参数
影像预处理
• 第二步：定义基准面。 • 将基准面参数拷贝到datum.txt 文件夹中。 • 同样是半角豆号隔开。
附：北京54和西安80的基本面参数。 Beijing-54,Krasovsky,-12,-113,-41 Xi′an-80,IAG-75,0,0,0
影像预处理
• 第一步：定义椭球体。打开安装目录下
影像预处理
• 点开ellipse.txt，有三个参数：
椭球体名称
短半轴
长半轴
影像预处理
• 要增加椭球体和参数可直接在这个文件夹中
加上。这里要注意，名称和参数都是半角豆 号。
附：自定义投影参数。可选用 Krasovsky,6378245.0,6356863.0
选择已有的北 京54坐标基准 面
影像预处理
坐标偏移，这保证X 为正值，将中央经线 向东偏移500km 南偏为0 中央纬线为0
比例系数，0.9996 是个经验值。也可输 入1。
中央经线根据自己 的图幅位置而定
注意输入值后要回车以表示确定。
影像预处理
上述完成 后，将定 义的坐标 参数确定 下来。
影像预处理
ENVI基本操作之
自定义坐标
影像预处理
自定义坐标系
• 坐标系原理：地理坐标系是以经纬度为单位
的地球坐标系统，地理坐标系中有2个重要 部分，即地球椭球体（Spheroid）和大地基 准面（datum）。
大地基准面指目前参考椭球与WGS84参考椭球间 的相对位置关系（3个平移，3个旋转，1个缩 放），可以用其中3个、4个或者7个参数来描述 它们之间的关系，每个椭球体都对应一个或多 个大地基准面。
坐标名称 北京54 西安80 投影类型
Gauss Kruger（Transverse Mercator） Gauss Kruger（Transverse Mercator）
椭球体
Krasovsky IAG75
基准面 北京54 西安80
• 北京54坐标系、西安80坐标系实际上指的是我国的两个大
地基准面。
• ENVI中的坐标定义文件存放在
ellipse.txt 椭球体参数文件 datum.txt 基准面参数文件 map_proj.txt 坐标系参数文件
HOME\ITT\IDLxx\products\envixx\map_pr oj文件夹下，三个文件记录了坐标信息：
在ENVI中自定义坐标系分三步：定义椭球 体、基准面和定义坐标参数。
确定！
影像预处理
然后是保存设置：
注意保存的文件 目录
影像预处理
• 有时候我们拿到一个图像文件丢失了投影信
息，但只要我们知道左上角像素的坐标值和 每个像素的大小就可以通过编辑头文件来使 它重新具有投影信息。
影像预处理
椭球体名称
WGS84
1940 1975
长半轴（m）
6378137.0
6378245.0 6378140.0
短半轴（m）
6356752.3
6356863.0 6356755.3
扁率
1:298.257
1:298.3 1:298.257
影像预处理
ENVI中自定义坐标系
影像预处理
• 投影坐标系是利用一定的数学
法则把地球表面上的经纬线网 表示到平面上，属于平面坐标 系。数学法则指的是投影类型， 目前我国普遍采用的是高斯— 克吕格投影，在英美国家称为 横轴墨卡托投影（Transverse Mercator）。
影像预处理
北京54与西安80坐标系
• 都是投影直角坐标系
影像预处理
这是基本面的名称， 椭球体名称和参数 （7参数中的三个）
影像预处理
这就是加进去 的基本面参数
影像预处理
• 下面就需要定义坐标系 • 主菜单下＞map ＞Customize Map Projections
坐标名称，可自己 取一个名字
影像预处理
自定义的坐 标系名称。
选择的横轴 墨卡托投影
