中考欧姆定律计算(分类)题型【新版】
2024年中考物理---欧姆定律专项专项理解与计算题练习(含答案)
2024年中考物理---欧姆定律专项专项理解与计算题练习（含答案）“欧姆定律”是初中物理电学部分的核心内容，这部分的主要内容有电流与电压的关系、电流与电阻的关系、欧姆定律、电阻的串联、电阻的并联、分压原理、分流原理、电路综合分析与计算等知识。
欧姆定律在中考试题中的分值比较大，往往是与电功率结合在一起考查。
欧姆定律的考查题型有选择题、实验题、计算题和综合题，题型灵活，题目难度较大。
1．（2023·自贡）由欧姆定律I=UR 变形可得R=UI，以下说法正确的是（）A．导体的电阻跟它两端的电压成正比B．导体的电阻跟通过它的电流成反比CD．导体的电阻由它两端的电压和通过它的电流的比值决定【答案】C【解析】导体的电阻是导体的一种属性，导体两端的电压及通过它的电流的大小不会影响导体电阻的大小，而电路中导体的电阻一定时，通过导体的电流与其两端的电压成正比，当电路中的电压一定时，改变电路中的电阻大小，通过电阻的电流会与电阻成反比，故ABD错误，C正确。
故选C。
2．（2023·兴安盟）如图所示为电阻R1和R2的I-U图像，由图像可知（）A．R1与R2两端的电压为0时，它们的电阻也为0B．R1与R2的电阻之比为2∶1C．将R1与R2串联接入电路，通电后R1与R2两端的电压之比为1∶2D．将R1与R2并联接入电路，通电后通过R1与R2的电流之比为1∶2【答案】C【解析】A．电阻是导体阻碍电流的一种性质，其大小与导体的材料、长度、横截面积以及导体的温度有关，与导体的两端电压、通过的电流大小无关，所以R1与R2两端的电压为0时，它们的电阻不为0，故A不符合题意；BC．将R1与R2串联接入电路，电流相等，由I-U图像得出：当通过两电阻的电流相等时，如当I=0.3A 时，R2的两端电压等于R1的两端电压的两倍，为U2=2U1即通电后R1与R2两端的电压之比为1∶2，根据U=可得R2=2R1IR即R1与R2的电阻之比为1∶2，故B不符合题意，C符合题意；D．将R1与R2并联接入电路，根据并联电路的电压特点可知，两电阻的两端电压相等，根据U=可IR 得，通电后通过R1与R2的电流之比为它们的电阻的反比，即为2∶1，故D不符合题意。
欧姆定律计算题类型及解法(共七类)
欧姆定律--电学计算典型题类型及解法 欧姆定律是初中电学中的重点内容，也是求解电学问题常用的重要规律，熟练地运用欧姆定律及相关电学知识解题，对于中考前的复习和提高对电学知识的综合运用能力都有重要作用。
现就其类型及其解法分述如下：一、“欧姆定律”简单计算说明：这类问题属于最基本的欧姆定律应用计算题，关键在于挖掘题目中的已知物理量和所求物理量，弄清楚所求物理量与已知条件的关系，根据欧姆定律公式（I=U/R ）或其变形公式（R = U/ I ，U = I R ）选用合适的公式直接代入计算。
注意：在运用欧姆定律I=U/R 解题时,公式中的U,I,R 必须是同一段导体（或同一用电器）的电压,电流,电阻。
即“同体（一）性”。
公式中的U,I,R 还必须是同一时刻的导体的电压，电流，电阻。
即 “同时性”。
例：如图,已知电源电压是5V ，甲灯电阻是15Ω,s 闭合后,电流表读数为0.2A, 求：乙灯的电阻和乙灯两端的电压。
已知：电源电压U =5V R 甲=15Ω I=0.2A求：R 乙 U 乙解：在串联电路中， R 总= U / I = 5 V / 0.2A = 25Ω∴R 乙= R 总－R 甲=25Ω-15Ω=10ΩU 乙= I R 乙=0.2A ×10Ω=2 V答：乙灯的电阻是10Ω，，乙灯两端的电压2 V 。
二. 求分压电阻问题说明：解这类题的关键是要掌握串联电路电流处处相等；总电压等于各用电器两端电压之和。
解题步骤： ①先求分压U 2； ②从R 1求电路中的电流； ③用欧姆定律求分压电阻R 2。
例：一个电阻为20Ω的用电器正常工作时两端的电压是12V ，如果要使用电器在18V 的电源上仍能正常工作，则： （1）在电路中应怎样连接一个电阻？画出电路图； （2）这个电阻的阻值是多少？已知：R 1=20Ω U 1=12V 电源电压U =18V求：R 2解：（1）应串联一个电阻R 2分压，其电路如图所示；（2）电路中的电流为： I I U R V A ====111122006Ω. R 2分得的电压为U 2=U －U 1=18V －12V=6V应串联的电阻为：R U I U I V A222260610====.Ω S甲 A答：应串联一个10Ω的电阻。
中考欧姆定律分类试题

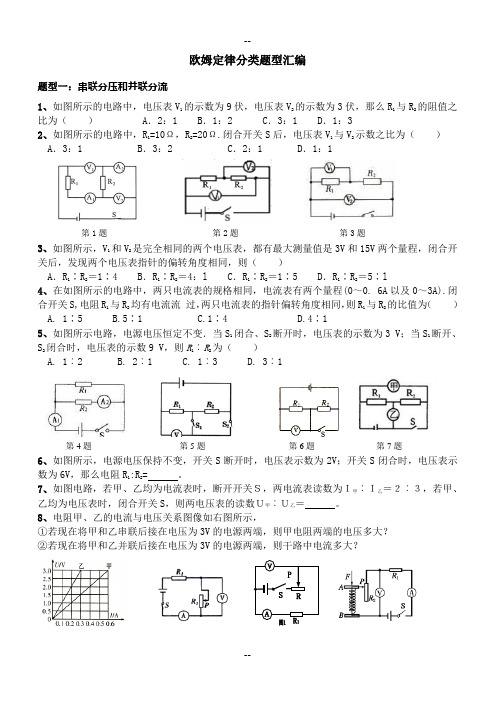

欧姆定律分类题型汇编题型一：串联分压和并联分流1、如图所示的电路中，电压表V1的示数为9伏，电压表V2的示数为3伏，那么R1与R2的阻值之比为（） A．2：1 B．1：2 C．3：1 D．1：32、如图所示的电路中，R1=10Ω，R2=20Ω.闭合开关S后，电压表V1与V2示数之比为（）A．3：1 B．3：2C．2：1 D．1：13、如图所示，V1和V2是完全相同的两个电压表，都有最大测量值是3V和15V两个量程，闭合开关后，发现两个电压表指针的偏转角度相同，则（）A．R1∶R2＝1∶4 B．R1∶R2＝4：l C．R1∶R2＝1∶5 D．R1∶R2＝5∶l4、在如图所示的电路中，两只电流表的规格相同，电流表有两个量程(0～0. 6A以及0～3A).闭合开关S,电阻R1与R2均有电流流过，两只电流表的指针偏转角度相同，则R1与R2的比值为（）A. 1∶5B.5∶1C.1∶4D.4∶15、如图所示电路，电源电压恒定不变．当S1闭合、S2断开时，电压表的示数为3 V；当S1断开、S2闭合时，电压表的示数9 V，则R1︰R2为（）A. 1︰2B. 2︰1C. 1︰3D. 3︰16、如图所示，电源电压保持不变，开关S断开时，电压表示数为2V；开关S闭合时，电压表示数为6V，那么电阻R1:R2= 。
7、如图电路，若甲、乙均为电流表时，断开开关Ｓ，两电流表读数为Ｉ甲︰Ｉ乙＝２︰３，若甲、乙均为电压表时，闭合开关S，则两电压表的读数Ｕ甲︰Ｕ乙＝。
8、电阻甲、乙的电流与电压关系图像如右图所示，①若现在将甲和乙串联后接在电压为3V的电源两端，则甲电阻两端的电压多大？②若现在将甲和乙并联后接在电压为3V的电源两端，则干路中电流多大？第1题第2题第3题第4题第5题第6题第7题题型二：电表变化1、如图，当滑片P向下滑的过程中，电流表和电压表的变化情况是（）A.电流表的读数变大，电压表的读数变大B.电流表的读数变大，电压表的读数变小C.电流表的读数变小，电压表的读数变大D.电流表的读数变小，电压表的读数变小2、如图1所示电路中，电源电压不变，闭合开关S，当滑动变阻器的滑片P向左移动时（）A、电流表示数变大，电压表示数变大B、电流表示数变小，电压表示数变小C、电流表示数变大，电压表示数变小D、电流表示数变小，电压表示数变大3、如图是童童设计的压力传感器原理图，其中弹簧上端和滑动变阻器滑片P固定在一起，AB间有可收缩的导线，R1为定值电阻。
《欧姆定律的应用题型归类及解题技巧》
欧姆定律的应用题型归类及解题技巧一、串并联电路等效电阻1.串联： 越串越大，大于最大—→相当于变长 R 串=R 1+R 22.并联： 越并越小，小于最小—→相当于变粗12111=+R R R 并 1212=R R R R R +并（限两个电阻）在实际运用中，合理选择公式，可以给计算带来简便，节约时间！ 当已知R 1、R 2求R 时，一般选用1212R R R R R =+； 当已知R 、R 1（或R 2）求R 2（或R 1）时，一般选用12111R R R =+。
例1.如图所示，电源电压12V 且保持不变，要使电路中电流表的示数为1A ，在A 、B 间需接入电阻。
但手边只有阻值为：R 1=20Ω、R 2=8Ω、R 3=30Ω、R 4=4Ω、R 5=36Ω、R 6=18Ω的电阻各一个，怎样用已有电阻组成所需电阻？写出其中两种：（1）____________；（2）___________________。
答案：（1）R 2和R 4串联；（2）R 1和R 3并联或R 5和R 6并联。
二、串正并反比例计算 1.串联： 1212U U U I R R R === ⇒ 1122U R U R = 等流，正比分压，阻大压大 2.并联： 1122U IR I R I R === ⇒1221I R I R = 等压，反比分流，阻大流小 例2.两定值电阻R 1=10Ω，R 2=5Ω，将R 1、R 2接入如图所示的电路，已知电源电压为3V ，当开关S 闭合时，下列分析正确的是（ ）A.R 1、R 2电流之比为1∶2B.R 1、R 2两端的电压之比为2∶1一增总增串正并反C.R1、R2消耗的电功率之比为1∶2D.电路消耗的总电功率等于2.7W答案：B例3.两定值电阻R1=15Ω，R2=5Ω，将R1、R2接入如图所示的电路，已知电源电压为3V，当开关S闭合时，下列分析正确的是（）A.R1、R2两端电压之比为3∶1B.通过R1、R2电流之比为3∶1C.R1、R2消耗的电功率之比为1∶3D.R1的电功率为1.8W答案：C三、动态电路分析思路1.变阻器型动态电路①串联：②并联：例 4.如图所示电路中，电源两端电压保持不变，R1为定值电阻，R2为滑动变阻器。
中考物理欧姆定律试题类型及其解题技巧及解析
中考物理欧姆定律试题类型及其解题技巧及解析一、欧姆定律选择题1．张华同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图象，根据图象，下列说法不正确的是（）A. 当在导体乙的两端加上1 V的电压时，通过导体乙的电流为0.1 AB. 将甲、乙两导体并联后接到电压为3 V的电源上时，干路中的电流为0.9 AC. 通过导体甲的电流与其两端的电压成正比D. 导体甲的电阻大于导体乙的电阻【答案】 D【解析】【解答】A.根据图像，当乙的电压为1V，电流为0.1A，A不符合题意；B.当甲乙并联电压为3V时，甲的电流为0.6A，乙的电流为0.3A，干路电流为0.6A+0.3A=0.9A，B不符合题意；C.根据甲的图像是过原点的直线，说明电压和电流成正比，C不符合题意；D.在图像中，导体甲乙电流相等时，甲的电压小，甲的电阻小，D符合题意。
故答案为：D.【分析】结合电流和电压的关系图像，分析不同的电流对应的电压，结合电压和电流的大小分析电阻的大小关系。
2．如图所示，闭合开关，条形磁铁静止后，将滑动变阻器滑片P从左往右滑动的过程中，弹簧将（）A. 缩短B. 伸长C. 静止不动D. 先伸长后缩短【答案】B【解析】【解答】解：滑片从左往右滑动，滑动变阻器接入电路的电阻变小，电路中的电流变大，通电螺线管的磁性增强；根据图中电流方向结合安培定则可判断出：螺线管的上端为N极，下端为S极，此时根据磁极捡到相互作用：异名磁极相互吸引，所以螺线管对磁铁的吸引力增大，弹簧的长度变长。
故答案为：B。
【分析】根据滑动变阻器的使用方法确定电路中的电阻的变化，再根据欧姆定律确定电路中电流的变化；安培定则：用右手握螺线管，让四指弯向螺线管中电流方向，则大拇指所指的那端就是螺线管的北极（N极）.3．小明用如图甲所示电路来测量额定电压为2.5V的小灯泡功率，电源电压恒为4.5V，小明从滑动变阻器接入电路中的阻值最大时开始记录数据，测得小灯泡的U﹣I图象如图乙所示．针对该实验过程，下列结果正确的是（）A. 小灯泡的额定功率为6.25WB. 小灯泡正常工作时的电阻为5ΩC. 滑动变阻器的最大阻值为40ΩD. 电路消耗的最小功率为0.05W【答案】C【解析】【解答】解：由电路图知，灯泡L与滑动变阻器R串联，电压表测L两端电压，电流表测电路中电流，A、小灯泡的额定电压为2.5V，由图象可知此时通过灯泡的电流为0.4A，所以小灯泡的额定功率：P额=U额I=2.5V×0.4A=1W，故A错误；B、由I= 可得，灯泡正常工作时的电阻：R L= = =6.25Ω，故B错误；C、电源电压一定，由I= 可知，当变阻器连入电路的阻值最大时，电路中电流最小；由图象知电路的最小电流为0.1A，此时灯泡两端电压为0.5V；电路的最大总电阻：R总最大= = =45Ω，此时灯泡的电阻：R L= = =5Ω，滑动变阻器的最大阻值：R滑最大=R总最大﹣R L=45Ω﹣5Ω=40Ω，故C正确；D、由P=UI可得电路消耗的最小功率：P总最小=U总I最小=4.5V×0.1A=0.45W，故D错误．故选C．【分析】（1）由图象可知，灯泡正常发光时的电流，由P=UI计算小灯泡的额定功率；（2）由I= 计算灯泡正常工作时的电阻；（3）变阻器连入阻值最大时，电路中电流最小，由图象读出此时灯泡的电压和电流，由串联电路特点和欧姆定律计算变阻器的最大值；（4）由P=UI计算电路的最小功率．4．如图甲所示，粗细均匀的电阻丝AB通过滑片连入电路（电阻丝的阻值不随温度变化），小灯泡的额定电压为6V．闭合开关S后，滑片P从最左端A滑到最右端B的过程中，小灯泡的I﹣U图象关系如图乙所示．则下列计算结果正确的是（）A. 电源电压为9VB. 小灯泡的额定功率为3WC. 电阻丝AB的最大阻值为6ΩD. 滑片P在A、B两端时小灯泡的电功率之比为1：8【答案】D【解析】【解答】解：（1）由图甲可知，当滑片位于B端时，电路为L的简单电路，此时电路中的电流最大，由图乙可知，通过灯泡的电流为1A，灯泡两端的电压为6V，即电源的电压U=6V，故A错误；灯泡的额定功率P L=U L I L=6V×1A=6W，故B错误；（2）当滑片P在最左端A时，电阻丝AB 完全接入电路中，电路中的电流最小，由图乙可知，通过小灯泡的电流为I=0.5A，灯泡两端电压U L′=1.5V，因串联电路中总电压等于各分电压之和，所以，电阻丝AB两端电压：U AB=U﹣U L′=6V﹣1.5V=4.5V，因串联电路中各处的电流相等，所以，由I= 可得，电阻丝AB的阻值：R AB= = =9Ω，故C错误，灯泡的电功率：P L′=U L′I=1.5V×0.5A=0.75W，则滑片P在A、B两端时小灯泡的电功率之比：P L′：P L=0.75W：6W=1：8，故D正确．故选D．【分析】（1）由图甲可知，当滑片位于B端时，电路为L的简单电路，此时电路中的电流最大，根据图乙可知通过灯泡的电流以及两端的电压即为电源的电压，根据P=UI求出灯泡的额定功率；（2）滑片P在最左端A时，电阻丝AB完全接入电路中，电路中的电流最小，根据图乙读出灯泡两端的电压和通过的电流，根据串联电路的电压特点求出AB两端的电压，根据串联电路的电流特点和欧姆定律求出电阻丝AB的阻值，根据P=UI求出灯泡的电功率，然后得出滑片P在A、B两端时小灯泡的电功率之比．5．如图所示电路，电源电压不变，闭合开关S，当滑片P置于变阻器的B端时，电压表的示数为6V，在10s内定值电阻R1产生的热量为36J；当滑片P置于变阻器的中点时，电压表的示数变化了2V．下列结果正确的是（）A. R1先后两次消耗的电功率之比为3：4B. 滑动变阻器R2的最大阻值为10ΩC. 电源电压为10VD. R1的阻值为20Ω【答案】 B【解析】【解答】由电路分析可知，R1与滑动变阻器串联，电压表测量滑动变阻器两端的电压，当滑片P置于变阻器的B端时滑动变阻器的阻值最大，根据Q= 得R2==10Ω，B符合题意；滑片P置于变阻器的B端时电路中的电流I1= =0.6A，U总=U1+U2=0.6AR1+6V……①,当R1=10Ω时电压表的示数=6V-2V=4V，此时电路中的电流I’= =0.8A，U总=U1+U2=0.8AR1+4V……②，根据P=I2R得P1：P1’=（0.3A）2R1：（0.4A）2R1=9：16，A不符合题意；解由①②组成的方程组得：电源电压为12V、R1的阻值为10Ω，C、D不符合题意。
欧姆定律中考常见题型
U=IR1=0.6A×5Ω=3V U=I1（R1+R2)
3V=0.2A×（5Ω+R2) R2=10Ω
欧姆定律中考常见题型（11）
有关欧姆定律的图像问题
如图，电阻A、B的I-U图像，由图可知，B的电阻为_____ Ω。将A、B串联后接入电路，当通过A的电流为0.3A时，A 和B两端的总电压为_____V。将A、B并联后接入电路，当 通过B的电流为0.2A时，A两端电压为_____V。
静态电路的计算
1.R1=12Ω，将它与R2串联后接在8V的电压上，已知R2两端 的电压为2V，求R2的阻值。
R1=12Ω
由于U=U1+U2
∴ U1=U－U2=8V－2V=6V
I1
U1 R1
6V 12
0.5A
又 I1=I2
R2
U2 I2
2V 0.5A
4
R1 R2
8V
2.如图，R1=20Ω，R2=80Ω，闭合开关后，电流表的示数为 0.8A。求： （1）电源电压U； （2）干路电流。
三、例题分析 如图，闭合开关S后，滑动变阻器由a向b滑动过程中，各电 表示数如何变化？
A
P在a端时
闭合S，电路串联
A测R1、R2的电流
V2：测R1 P从a→b
P在b端时
V1：测R2 R2变大 根据I U 知
R V2：U电源
V2：IR1
V2：变小
欧姆定律中考常见题型（4）
静态电路的伪滑问题
一、滑动变阻器连入电路电阻的识别
欧姆定律中考常见题型（9）
滑动变阻器引起的动态电路计算
如图，电源电压为6V，且保持不变，滑动变阻器R1上标有 “50Ω 2A”字样：
中考欧姆定律必考计算
中考欧姆定律必考计算类型（全）（经典、由简到难）类型一、只有1个电阻1.一个电阻，在它两端加10V的电压时，通过的电流为0.5A，则该电阻的阻值是Ω；如果电阻两端电压为零，该电阻的阻值是Ω.2.一只定值电阻接在12V电压的电源上，通过的电流为2A，若把它接在9V的电路中，则通过它的电流为类型二、有两个电阻3.如图，R1=6Ω，U2=3V，总电压为7V，求：R2为多大？第3题4.如图，R1=2Ω，R2=3Ω，电压表的示数为1V.求：R2两端的电压和电源电压.第4题5.如图所示的电路，R1的阻值为10Ω，电流表的示数为0.4A，电压表的示数为3.2V.求：R1两端的电压，R2的阻值及电源电压.第5题6.若电路两端的电压是9V，I=0.2A，I1=0.15A.求：R1、R2的阻值.第6题类型三、由于开关断开和闭合引起的电路变化中相关计算（动态电路）7.在如图所示的电路中，R2=15Ω，S断开时，电流表的读数是0.2A，S闭合后电流表的读数是0.5A．求R1的阻值．8．如图所示的电路中，R1=15Ω，当开关S闭合时电流表示数为0.5A，当开关S断开时，电流表的示数为0.2A，求：（1）电源电压。
（2）R2的电阻值．A R 0 RS P a b c V R 1 P SA R 2 9.如图所示电路中，R 1为10Ω，当S 断开时，电流表的示数为0.4A ，如把S 合上，电流表的示数为0.6A ，求：（1）电源电压。
（2）R 2的阻值．10.如图所示电路中，R 2为10Ω，当S 断开时，电流表的示数为0.4A ，如把S 合上，电流表的示数为0.6A ，求：（1）电源电压。
（2）R 1的阻值．类型四、由于滑动变阻器引起的电路变化相关计算（动态电路）11. 如图所示，电源电压保持不变，R 0＝10Ω，闭合开关，滑动变阻器的滑片P 在中点c 时，电流表的示数为0.3A ；移动滑片P 至b 端时，电流表的示数为0.2A ，则电源电压和滑动变阻器的最大阻值R 分别为多少？12.标有“2V 0.5A ”字样的小灯泡和标有“20Ω 1A ”字样的滑动变阻器，连接在如图所示的电路中.已知电源电压为6V ，电流表的量程为“0—0.6A ”，电压表的量程为“0—3V ”.闭合开关，移动滑动变阻器滑片，电流表、电压表示数的变化范围是（ ）A ．0.25A —0.5A 1V —2VB ．0.25A —0.6A 1V —2VC ．0.3A —0.5A 1V —1.5VD ．0.25A —0.5A 1.5V —2V13.如图所示，电源电压为4.5V ，电阻R 1=5Ω，变阻器的最大阻值为30Ω，电流表的量程为0～0.6A ，电压表的量程为0～3V 。
欧姆定律计算题分类例析
欧姆定律计算题分类例析题型一：简单串并联问题分步解析解题方法：解决串、并联电路的问题，首先要判断电路的连接方式，搞清串并联电路中电流、电压、电阻的关系，结合欧姆定律和其它电学规律加以解决。
1.把10Ω的电阻R1跟20Ω的电阻R2串联起来，接在电压是6V的电源上。
求R1、R2的电压各是多少？2.一个小灯泡的电阻是8欧，正常工作时的电压是3.6伏，现在要把这盏灯直接接在4.5伏的电源上能行吗？怎样做才能使这盏灯正常发光？3.如图所示，小灯泡标有“2.5V”字样，闭合开关S后，灯泡L正常发光，电流表、电压表的示数分别为0.14A和6V.试求（1）电阻R的阻值是多少？（2）灯泡L的电阻值是多少？4.把R1和R2串联后接到电压为12伏的电路中，通过R1的电流为0.2安，加在R2两端的电压是4伏．试求：（1）R1和R2的电阻各是多少?（2）如果把R1和R2并联后接入同一电路（电源电压不变），通过干路的电流是多少?5.如图1所示的电路中，电阻R1的阻值为10Ω。
闭合开关S，电流表A1的示数为0.3A，电流表A的示数为0.5A.求(1)通过电阻R2的电流.(2)电源电压.(3)电阻R2的阻值6.如图所示,电源电压不变.闭合开关S，小灯泡L恰好正常发光。
已知R1=12Ω，电流表A1的示数为0.5A，电流表A的示数为1.5A。
求：（1）电源电压；（2）灯L的电阻；7.小建同学连接的电路如图所示，他所用的灯泡上标有“6V 0.5A”的字样。
当他闭合开关S时，灯泡正常发光，电流表的示数为0.6A。
请你计算：（1）灯泡中的电流；（2）电阻R的阻值；（3）电源的电压。
8. 如图所示，电阻R2=20Ω。
开关S闭合后，电压表1、2的示数分别为12V和4V，求电阻R1的阻值和电流表的示数分别为多少？9.如图所示的是灯泡L1与L2在不同电压下与所通过的电流关系的曲线。
求：（1）当L2中通过的电流为0.3A 时，L2的电阻。
（2）若L1、L2串联接在电源上，通过L2的电流为0.5A，此时L1的电阻为多大？电源电压为多少？10.如图，已知电源电压为U，电路中的电阻为R1，通过电流表的电流为I1。
九年级物理《欧姆定律》精选题型
欧姆定律1. 欧姆定律●导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比。
用公式表示为I =UR●对于一个导体，只要知道电流、电压、电阻这三个物理量中的两个，就可以利用欧姆定律求出第三个量。
2. 电阻的测量●根据R =U，可以通过电流和电压的测量计算出电阻，这种测量电阻的方法叫做伏安法。
I考查内容：欧姆定律的探究实验、欧姆定律的公式应用、欧姆定律的图像分析、动态电路分析、“伏安法”测量电阻实验等。
探究电流与电压和电阻关系的实验 1．在“探究电阻上的电流跟两端电压的关系”实验中，定值电阻R ＝50Ω，电源电压保持不变． （1）小明根据电路图连接了如图甲所示的实验电路，检查时发现有一根导线连接有误．请在这根导线上打“×”，并用笔画线代替导线，画出正确的连线（导线不得交叉）（2）电路改正后，开始进行实验，小明根据测出的数据，画出了电阻的U-I 关系图像，如图乙所示，由图象可以得出结论： ；为了使结论更具有普遍性，小明还应该___ ．2．为探究电流与电压、电阻的关系，小星将实物连接成如下图甲所示． （1）请你指出下图甲中连接的错误之处：① ；② ． （2）请你将正确的电路图画在答题卡虚线框内．（3）电路连接正确后，在研究电流与电阻的关系时，更换阻值不同的定值电阻后，应调节__________________，使定值电阻两端的电压____________．（4）图乙是实验中电流表的某次示数，则电流是_______A ．要使电路中的电流增大，根据你所画的电路图，滑动变阻器的滑片应向_______移动．甲乙3．在探究“通过电阻的电流与电压的关系”时，同学们进行了下列实验．（1）闭合开关前，滑动变阻器的滑片P应处于____________________．（2）当滑片P移到某一位置时，电压表和电流表的示数分别如下图所示，则电压表的读数为__________V，电流表的读数为__________A．（3）移动滑片P，读取了多组电压值和电流值，分析实验数据得出，通过定值电阻的电流与其两端的电压成正比．实验中滑动变阻器的作用是______________________________。
欧姆定律计算(分类)题型
欧姆定律计算（分类）题型（一）串、并联电路简单计算1、某个电阻接在4V的电路上，通过它的电流是200mA，若通过它的电流为300mA时，该导体的电阻是多少？它两端的电压是多少？2、如图所示的电路中，A、B两点间的电压是6V，电阻R1=4Ω，电阻R1两端的电压是2V，求：（1）通过R1的电流；（2）电阻R2。
3、有一个小灯泡，它的电阻是10Ω，在正常工作时，它两端的电压是8V，但我们手边现有的电源电压是12V，要把小灯泡接在这个电源上，需要给它串联一个多大的电阻？4、如右图所示电路中，R1=10Ω，当开关S闭合时，电流表示数为0.2A，电压表示数为6V。
求：（1）电阻R1两端电压；（2）电源电压；（3）R2的阻值；（4）电路的总电阻。
5、如图所示电路中，已知R1=40Ω，R2＝10Ω。
当开关闭合后，通过电流表示数为0.3A。
求：（1）电阻R1两端电压；（2）通过电阻R2的电流；（3）干路中的电流；（4）电路的总电阻；AS 1S 2S 3L R 1R 2V A R 1R 2P S（二）变化电路的计算6、如图所示，R 1＝2Ω，R 2＝3Ω。
当开关S 1闭合，S 2、S 3断开时，电流表的示数为0.6A ；当开关S 1、S 2、S 3都闭合时，电流表示数为1.5A ，且灯泡L 正常发光。
求：（1）电源电压； （2）灯泡L 正常发光时的电阻。
7、如图所示，定值电阻R 1的阻值为10Ω，滑动变阻器R 2的阻值变化范围是0－20Ω，当滑片P 移到R 2的最左端时，电流表的示数为0.6A ；当滑片P 移到R 2的最右端时，求：电流表和电压表的示数各是多少？8、如图所示，滑动变阻器上标有“20Ω 2A ”字样，当滑片P 在中点时，电流表读数为0.24A ， 电压表读数为7.2V ，求：（1）电阻R 1和电源电压；（2）滑动变阻器移到右端时，电流表和电压表的读数。
（三）方程组解题9、如图所示，设电源电压保持不变，R 0=10 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
欧姆定律计算（分类）题型
（一）串、并联电路简单计算
1、某个电阻接在4V的电路上，通过它的电流是200mA，若通过它的电流为300mA时，该导体的电阻是多少？它两端的电压是多少？
2、如图所示的电路中，A、B两点间的电压是6V，电阻R1=4Ω，电阻R1两端的电压是2V，求：（1）通过R1的电流；（2）电阻R2。
3、有一个小灯泡，它的电阻是10Ω，在正常工作时，它两端的电压是8V，但我们手边现有的电源电压是12V，要把小灯泡接在这个电源上，需要给它串联一个多大的电阻？
4、如右图所示电路中，R1=10Ω，当开关S闭合时，电流表示数为0.2A，电压表示数为6V。
求：（1）电阻R1两端电压；
（2）电源电压；
（3）R2的阻值；
（4）电路的总电阻。
5、如图所示电路中，已知R1=40Ω，R2＝10Ω。
当开关闭合后，通过电流表示数为0.3A。
求：（1）电阻R1两端电压；
（2）通过电阻R2的电流；
（3）干路中的电流；
（4）电路的总电阻；
（二）变化电路的计算
6、如图所示，R1＝2Ω，R2＝3Ω。
当开关S1闭合，S2、S3断开时，电流表的示数为0.6A；当开关S1、S2、S3都闭合
A
S 1S 2S 3L R 1R 2V A R 1R 2P S
时，电流表示数为1.5A ，且灯泡L 正常发光。
求：（1）电源电压； （2）灯泡L 正常发光时的电阻。
7、如图所示，定值电阻R 1的阻值为10Ω，滑动变阻器R 2的阻值变化范围是0－20Ω，当滑片P 移到R 2的最左端时，电流表的示数为0.6A ；当滑片P 移到R 2的最右端时，求：电流表和电压表的示数各是多少？
8、如图所示，滑动变阻器上标有“20Ω 2A ”字样，当滑片P 在中点时，电流表读数为0.24A ， 电压表读数为7.2V ，求：
（1）电阻R 1和电源电压；
（2）滑动变阻器移到右端时，电流表和电压表的读数。
（三）方程组解题
9、如图所示，设电源电压保持不变，R 0=10 。
当闭合开关S ，滑动变阻器的滑片P 在中点C 时，电流表的示数为0.3A ，移动滑片P 至b 端时，电流表的示数为0.2A 。
求：电源电压U 与滑动变阻器的最大阻值R 分别为多少？
10、如图所示, R1=30Ω滑动变阻器的滑片P在中点时, 电压表表的示数为3V, 滑片P在b
端时, 电压表的示数为4.5V。
求电源电压和滑动变阻器的最大阻值。
（四）变阻范围（电路安全）
11、电源电压为6V，滑动变阻器R1最大阻值为10Ω，闭合开关S，移动滑片P，电压表示
数变化范围是。
12、电流表的量程为0～0.6A，电压表的量程为0～15V，R0=30Ω，电路两端电压U=24V，
不超过电表量程的情况下，滑动变阻器连入电路的电阻的变化范围是。
13、如图所示电路中，电源电压为4.5V不变，电阻R1标有“6Ω，0.5A”，滑动变阻器R2
标有“30Ω，1A”，电流表量程为“0-0.6A”，电压表量程为“0-3V”，为了保护各电路元件，
滑动变阻器R2允许接入电路的阻值范围是多少？
14、如右图所示的电路中，R1=5Ω，滑动变阻器的规格为“1A、20Ω”，电源电压为4.5V
并保持不变。
电流表量程为0～0.6A，电压表的量程为0～3V。
求：①为保护电表，则滑动变阻器的变化范围为多少？
②当滑动变阻器R2为8Ω时，电流表、电压表的示数分别为多少？
15、在如图所示的电路中，电源电压为6V且不变。
电阻R1的阻值为10Ω，滑动变阻器R2上标有“20Ω2A”字样，两电表均为常用电表。
闭合电键S，电流表示数为0.2A。
求：
（1）电压表的示数；
（2）电阻R2连入电路的阻值；
（3）若移动滑片P到某一位置时，发现电压表和电流表
中有一个已达满刻度，此时电压表和电流表的示数。
第11题图第12题图。
