数控直流电流源林彩莲黎智华周双强(广西师范大学物理与信息工程学院创新基地桂林 541004 )摘要本数控直流电流源以单片机A T89Ｓ51为控制核心，由D/A转换器TLC5615、A/D转换器TLC2543、中文字库液晶显示块、放大电路和大功率调整电路组成。
通过4x4键盘输入给定值，由D/A转换器将数字信号转换成模拟信号，经D/A输出电压作为恒流源的参考电压，以ＬＭＯＰ０７作为电压跟随器，利用晶体管平坦的输出特性得到恒定的电流输出，最后用中文液晶显示输出。
[Abstract] The Digital Controlled DC Current Source uses the single chip A T89S51 as the core, and consists of TLC5615 D/A converter, TLC2543 A/D converter, Chinese character LCD display unit, amplifying circuit and power adjustment circuit. Based on the given value from a 4X4 keyboard, the digital signal is converted into analog signal. The D/A output voltage is used as the reference value for the constant current source and the LMOP07 is used as the voltage following device, thus a constant current output is obtained due to the smooth output features of the transistor and the output is displayed on a Chinese character LCD.本系统采用单片机作为控制中心，产生数字可调的直流电流源。
TLC5615学习笔记
TLC5615学习笔记（资料补充）TLC5615----10位D/A转换器，串口输入，8P封装：2种封装：DIP和SOP-8；主要内容见：武汉力源电子公司资料和美信MAX515（MAX504）资料。
总体介绍注解：1：TLC5615引脚或者说功能同MAX515。
2：TLC5615为美国德州仪器公司1999年推出的产品。
3：TLC5615 与MAX515的区别：MAX515在先研制成功，TLC5615在后。
MAX515现在的市场售价（正品）：￥8元到￥40元，陶宝上水货最低价也大于6元。
正品价（中间价）20元。
TLC5615现在的市场售价（正品）：￥4元到￥10元，陶宝上水货最低价2元。
正品价（中间价）5元。
所以，现在的学习板（或者说要求不高的地方），大量开始用TLC5615替代MAX515和AD5300。
学习难点总体上不难，具体难处，是因为资料问题：这是因为1：MAX515无中文资料；2：武汉力源电子公司资料《LC5615中文资料》，部分细小节处说明不足；性能指标补充：1：数据输入时钟FSCLK:14MHz(MAX);2:更新速率：1.21MHz；注：实际使用中，考虑到片选信号（实质上是内部由《串行移位寄存器》向《D/A转换寄存器》读入数据）以及片选信号自身时间以及其它因素，实际使用中，更新速率被限制在80KHz以内；3：模拟电压输入，最大输出电流20Ma;4：使用简单，操作方便，外围元件少，（只需要一个基准电压输入）；技术资料注解：1：文件夹中的TLC5615中文资料《中国武汉力源》的PDF资料，要用Acrobat Reader 5.0打开，如果用AcrobatReader 9.0打开，则出现乱码；2：发送数据脉冲格式用SPI传送：2个字节（8位），具体：先传高位，后传送低位。
如下图中从左边开始，向右边传送，■■■■| ■■■■| ■■■■| ■■■■■|4位无效| 高4位| 中4位|前2位是最低有效位，最后2个无用：补0，即：资料上的图11个时序图。
数控直流稳压电源的设计_毕业设计
延安大学西安创新学院本科毕业论文（设计）题目：数控直流稳压电源的设计专业：电子信息工程姓名：学号：指导教师：毕业时间：数控直流稳压电源的设计摘要：本设计针对对普通直流电源一般不可以调节或调节范围小的缺点设计出了一种可调节，宽调节范围的直流稳压电源。
该直流稳压电源系统以STC单片机公司的89C52RC单片机为核心，利用10位DA芯片TLC5615作为DA输出，由单片机由采样电阻对输出电压进行采样处理，采用C语言进行程序控制，输出0~9.9V，步进0.1V的精确稳压输出关键词：直流电流源；单片机；89C52RC；TLC5615High precision DC current source based on 51 MCUAbstract:For regular direct current voltage stabilizer accuracy is not high, and the adjusting range is small, we designed a direct voltage stabilizer with high precision and wide adjusting range. This system is based on the MCU of 89C52RC which product by STC. Using a chip TLC5615 which with 10 bit as DA output. By using the resister to process the output voltage. Use the C language to control the system. So that it can output 0~+9.9V, and stepping for 0.1V adjustment function.Key words: DC current;MCU;89C52RC;TLC5615目录1 引言 (1)2 设计原理 (1)3 单元电路的设计 (2)3.1DA的选择与论证 (2)3.2稳压输出方案选择与论证 (2)3.3显示模块的选择与论证 (3)3.4输入按键的选择与论证 (3)4 本系统核心器件简介 (3)4.1STC89C52单片机 (3)4.2TLC5615芯片 (4)4.3TLC431芯片 (5)4.4LM324芯片 (5)5 硬件电路设计 (6)5.1电源电路 (6)5.2DA输出电路 (6)5.3稳压输出电路 (7)5.4数码管显示电路 (7)5.5整体电路原理设计 (8)6 系统软件设计 (9)6.1主程序流程图 (9)6.2DA转换流程图 (9)7 系统调试与仿真 (10)7.1系统仿真 (10)7.2DA输出仿真： (11)7.3PCB制作 (12)7.4硬件调试 (14)7.5软件调试 (14)8 结束语 (15)参考文献 (17)致谢 (18)附录一程序清单 (19)1 引言当今社会人们极大的享受着电子设备带来的便利，但是任何电子设备都有一个共同的电路--电源电路。
TLC5615
ＤＩＮ ＳｃＩＪ（
ｃＳ ００ＵＴ
‰ ０ＵＴ ＲＥＦＩＮ 朋岫
图２引脚排歹Ｕ
１．４推荐Ｉ作条件 ＶＤＤ，４．５～５．５Ｖ，通常取５Ｖ； 高电平输入电压：不得小于２．４Ｖ； 低电平输入电压，不得高于Ｏ．８Ｖ； 基准输入电压：２Ｖ～（ＶＤＤ－２），通常
取２．０４８Ｖ； 负载电阻：不得小于２ ｋ Ｑ。
２．ＴＬＣ５６１５的工作原理 ２．１ ＴＬｃ５６１５的时序
●单５Ｖ电源工作； ●３线串行接口； ·高阻抗基准输入端（见图１）； ●ＤＡｃ输出的最大电压为２倍基准输 入电压； ●上电时内部自动复位； ●微功耗，最大功耗为１．７５ｍｗ； ●转换速率快，更新率为１．２１ＭＨｚ；
１．２功能框图 ＴＬＣ５６１５的内部功能框图如图１所
示，它主要由以下几部分组成： （１）１０位ＤＡｃ电路； （２）一个１６位移位寄存器，接受
菱
ＭＡＲ ８，ＡＲ３
星
窒 ；数据装入ＡＲ３，且和０１与，取最‘
低位放入ＡＲ４
＝！
ＬｃＡＬ＋
昆
ＡＮＤ牟０１ｈ
星
ＭＡＲ ４，ＡＲ４
ｓｃＡＬ＋
萋
ＬｃＡＬ
４
；ＡＲ４右移二位，与ＩＯＰＢ２对应
；和ＰＢＤＡＴＤＩＲ或数据写入ＩＯＰＢ２口 ，，
ＲＰＴ牟２
一＿
ＳＦＲ
·
●
ＯＲ ＰＢＤＡＴＤＩＲ
。
●
ｓＡｃＬ
ＰＢＤＡＴＲＩＲ
卷
——
ｎｔ

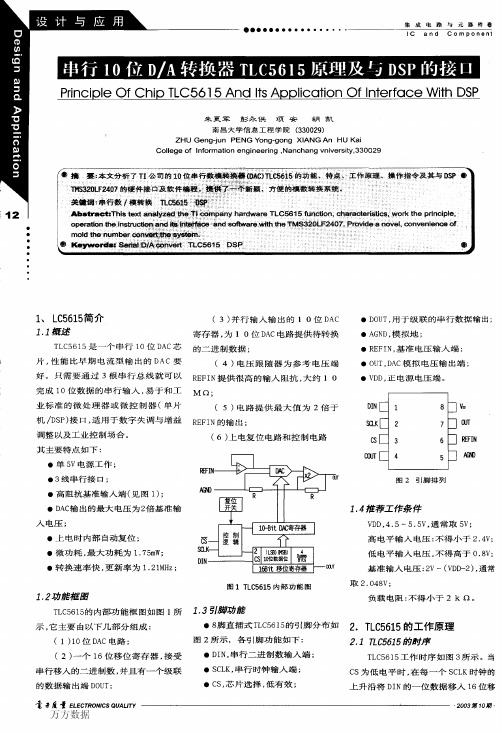

１、ＬＣ５６１５简介 １．１概述
ＴＬｃ５６１５是一个串行１０位ＤＡｃ芯 片，性能比早期电流型输出的ＤＡＣ要 好。只需要通过３根串行总线就可以 完成１０位数据的串行输入，易于和工 业标准的微处理器或微控制器（单片 机／ＤｓＰ）接口，适用于数字失调与增益 调整以及工业控制场合。 其主要特点如下：
TLC5615应用实例
数模转换DAC-TLC5615的Proteus电路仿真发表于2007/1/23 6:05:56调试笔记：1、TLC5615转换精度10bit，转换后输出为电压，最大输出电压为VDD-0.4V，逻辑电压输入5V(+-5%)，若采用5V的逻辑电平，其最大输入电压为4.6V，故参考电压Vref输入必须在0～2.3V范围之内，本仿真实验中取Vref=2.048V；2、输出电压计算式：3、TLC5615面向CPU的接口采用SPI串行传输，其最大传输速度为1.21Mhz，DA转换时间为12.5us，故一次写入数据（CS引脚从低电平至高电平跳跃）后，必须延时15us左右才可第二次刷入数据再次启动DA转换，参见TLC5615-DATASHEET：....which is a 1.21 MHz update rate. However, the DAC settling time to 10 bits of 12.5 uslimits the update rate to 80 kHz for full-scale input step transitions.4、DOUT引脚作为MISO引脚或者多个TLC5615级联的串行数据输出；5、写入转换数据可为12bits格式或者16bits格式（当级联输出时），数据传输高位先发：6、写时序与SPI兼容；7、模块子例程：/******************************************************************************/ /**/** 模块名：-------------------TLC5615.C---------------------------------/** -----------------数模转换子模块-----------------------------*//** 功能描述：/**/** 创建人：huangtiexiong 日期：2006-11-28 *//** 修改人：日期：2006-11-28 *//** 其他说明：/******************************************************************************/ #include "Includes.h" //文件包含/*************************************************模块级变量申明*************************************************/int8u bdata gBitMsb;sbit m7 = gBitMsb^7;int8u bdata gBitLsb;sbit l7 = gBitLsb^7;static void TLC5615_Write_12Bits();/*************************************************子函数定义*************************************************//********************************************************************************** 函数名: static void TLC5615_Write_12Bits()*** 功能描述: 一次向TLC中写入12bit数据；*** 全局变量: gBitMsb：待转换10bit高两位；gBitLsb：10bits的低8位；*** 输入: NO !*** 输出: NO !*** 创建人：huangtiexiong 日期：2006-11-28*** 修改人：日期：2006-11-28*** 函数说明: 内部函数；/******************************************************************************/ static void TLC5615_Write_12Bits(){int8u i;SCL = 0; //置零SCL，为写bit做准备；CS = 0;for(i=0;i<2;i++)//循2次，发送高两位；{if(m7) //高位先发；{SDA = 1; //将数据送出；SCL = 1; //提升时钟，写操作在时钟上升沿触发；SCL = 0; //结束该位传送，为下次写作准备；}else{SDA = 0;SCL = 1;SCL = 0;}gBitMsb <<= 1;}for(i=0;i<8;i++)//循环八次，发送低八位；{if(l7){SDA = 1; //将数据送出；SCL = 1; //提升时钟，写操作在时钟上升沿触发；SCL = 0; //结束该位传送，为下次写作准备；}else{SDA = 0;SCL = 1;SCL = 0;}gBitLsb <<= 1;}for(i=0;i<2;i++)//循环2次，发送两个虚拟位；{SDA = 0;SCL = 1;SCL = 0;}CS = 1;SCL = 0;}/********************************************************************************** 函数名: extern void TLC5615_Start(int16u dacDat)*** 功能描述: 启动DAC转换；*** 全局变量: gBitMsb：待转换10bit高两位；gBitLsb：10bits的低8位；*** 输入: dacDat：int16u；*** 输出: NO !*** 创建人：huangtiexiong 日期：2006-11-28*** 修改人：日期：2006-11-28*** 函数说明: 外部函数；/******************************************************************************/ extern void TLC5615_Start(int16u dacDat){dacDat %= 1024;gBitMsb = dacDat/256;gBitLsb = dacDat%256;gBitMsb <<= 6;TLC5615_Write_12Bits();}/******************************************************************************* **** End Of File*******************************************************************************/ 8、Proteus仿真抓图：。
TLC5615芯片参数
TLC5615是具有串行接口的数模转换器，其输出为电压型，最大输出电压是基准电压值的两倍。
带有上电复位功能，即把DAC寄存器复位至全零。
1TLC5615的特点
（1）10位CMOS电压输出；
（2）5V单电源供电；
（3）与CPU三线串行接口；
（4）最大输出电压可达基准电压的二倍；
（5）输出电压具有和基准电压相同极性；
（6）建立时间12 5μs；
（7）内部上电复位；
（8）低功耗，最大仅1 75mW。
一、TLC5615引脚图
——脚1DIN：串行数据输入端；
——脚2SCLK：串行时钟输入端；
——脚3CS：芯片选用通端，低电平有效；
——脚4DOUT：用于级联时的串行数据输出端；
——脚5AGND：模拟地；
——脚6REFIN：基准电压输入端；
——脚7OUT：DAC模拟电压输出端；
——脚8VDD：正电源端。
二、TLC5615内部功能模块
三、TLC5615时序图。
TLC5615中文数据手册
