重复接地的规范要求
施工现场临时用电不能忽视重复接地
施工现场临时用电不能忽视重复接地《施工现场临时用电安全技术规范》(JGJ46-88)第4.3.2条“保护零线除必须在配电室或总配电箱处作重复接地外，还必须在配电线路的中间处和末端处做重复接地。
”《建筑工程施工现场供用电安全规范》(GB50194-93)第4.1.3.1规定“架空线路终端、总配电盘及区域配电箱与电源变压器的距离超过50m以上时，其保护零线(PE线)应作重复接地”。
规范对施工现场临时用电必须重复接地已经做了明确的规定，而施工现场的实际现状却远远达不到规范的要求，除了在总配电箱处必须做一组重复接地以实现TN-C向TN-S接零保护系统转换外，其他部位是否装设重复接地没有被重视。
1. 不设重复接地，没装设漏电断路器，用电设备金属外壳带电时的状况。
当用电设备外壳带电，且低压断路器没能切断故障电流时，其故障电流沿电路的走向如图1所示。
图1 1：工作接地M：用电设备电流流经回路必然产生电压，这时金属外壳的对地电压就是设备外壳接地点到地电位的压降。
显然这电压降是故障电流经线路及工作电阻上的压降，这个压降值将超出安全电压值，是不安全的。
随着PE线路长度的增加，金属外壳的对地电压值也将增加。
2.情况同1，设置了重复接地装置以后。
由于有了重复接地装置，故障电流的途径就与没有重复接地不同了(见图2)。
故障电流除了流过原回路外，还应当流经重复接地电阻和工作接地电阻的回路。
有了这个分路就必然在两个接地电阻上产生分压作用。
从电路原理分析，有了分压作用真电压降一定比原来没有分路时的电压降低，这就是设置重复接地的作用。
其结果就是降低了触及已带电设备外壳的电压值，当人不慎触及带电设备外壳时，降低了触电的危险性。
以上只是定性分析，随着工作接地、重复接地电阻值的不同，电压降会有变化。
但不管怎样变化，触电的危险电压总是比原来的小了。
当然重复接地电阻值不能太大，通常规定重复接地电阻值应不大于10Ω。
上边讨论的是在用电设备前没装设漏电断路器。

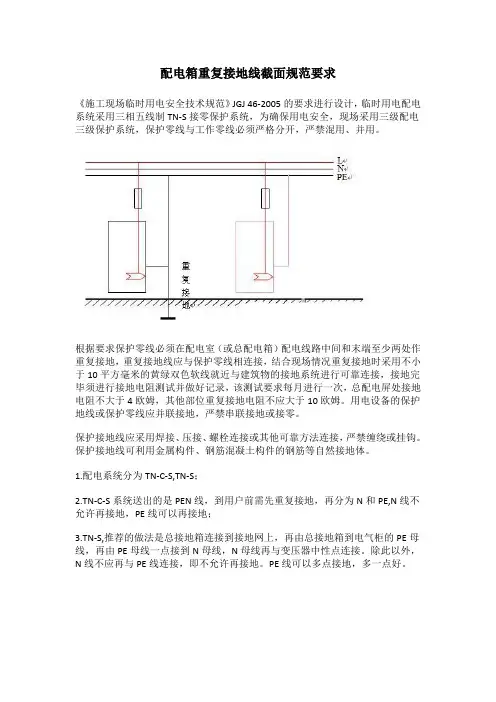

配电箱重复接地线截面规范要求
配电箱重复接地线截面规范要求
《施工现场临时用电安全技术规范》JGJ 46-2005的要求进行设计，临时用电配电系统采用三相五线制TN-S接零保护系统，为确保用电安全，现场采用三级配电三级保护系统，保护零线与工作零线必须严格分开，严禁混用、并用。
根据要求保护零线必须在配电室（或总配电箱）配电线路中间和末端至少两处作重复接地，重复接地线应与保护零线相连接，结合现场情况重复接地时采用不小于10平方毫米的黄绿双色软线就近与建筑物的接地系统进行可靠连接，接地完毕须进行接地电阻测试并做好记录，该测试要求每月进行一次，总配电屏处接地电阻不大于4欧姆，其他部位重复接地电阻不应大于10欧姆。
用电设备的保护地线或保护零线应并联接地，严禁串联接地或接零。
保护接地线应采用焊接、压接、螺栓连接或其他可靠方法连接，严禁缠绕或挂钩。
保护接地线可利用金属构件、钢筋混凝土构件的钢筋等自然接地体。
1.配电系统分为TN-C-S,TN-S；
2.TN-C-S系统送出的是PEN线，到用户前需先重复接地，再分为N和PE,N线不允许再接地，PE线可以再接地；
3.TN-S,推荐的做法是总接地箱连接到接地网上，再由总接地箱到电气柜的PE母线，再由PE母线一点接到N母线，N母线再与变压器中性点连接。
除此以外，N线不应再与PE线连接，即不允许再接地。
PE线可以多点接地，多一点好。

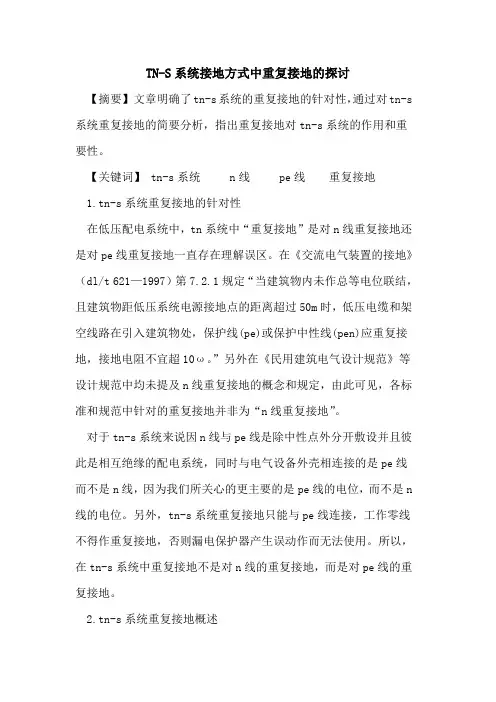

TN-S系统接地方式中重复接地
TN-S系统接地方式中重复接地的探讨【摘要】文章明确了tn-s系统的重复接地的针对性，通过对tn-s 系统重复接地的简要分析，指出重复接地对tn-s系统的作用和重要性。
【关键词】 tn-s系统 n线 pe线重复接地1.tn-s系统重复接地的针对性在低压配电系统中，tn系统中“重复接地”是对n线重复接地还是对pe线重复接地一直存在理解误区。
在《交流电气装置的接地》（dl/t 621—1997）第7.2.1规定“当建筑物内未作总等电位联结，且建筑物距低压系统电源接地点的距离超过50m时，低压电缆和架空线路在引入建筑物处，保护线(pe)或保护中性线(pen)应重复接地，接地电阻不宜超10ω。
”另外在《民用建筑电气设计规范》等设计规范中均未提及n线重复接地的概念和规定，由此可见，各标准和规范中针对的重复接地并非为“n线重复接地”。
对于tn-s系统来说因n线与pe线是除中性点外分开敷设并且彼此是相互绝缘的配电系统，同时与电气设备外壳相连接的是pe线而不是n线，因为我们所关心的更主要的是pe线的电位，而不是n 线的电位。
另外，tn-s系统重复接地只能与pe线连接，工作零线不得作重复接地，否则漏电保护器产生误动作而无法使用。
所以，在tn-s系统中重复接地不是对n线的重复接地，而是对pe线的重复接地。
2.tn-s系统重复接地概述tn-s系统对于电气设备导电外壳采用接pe线保护的供电系统，当其带电部分碰壳时，短路电流经过相线、pe线、外壳形成回路。
此时设备的对地电压等于中性点对地电压和单相短路电流在pe线中产生电压降的相量和。
显然，pe线阻抗的大小直接影响到设备对地电压，而这个电压往往比安全电压高出很多。
为改善上述情况，在设备pe接地线再加一组接地装置，可以降低相线碰壳接地时的对地电压，这个接地就叫重复接地。
如下图1：图1 tn-s 重复接地系统图3.tn—s系统中pe线的重复接地的作用1）降低故障点的接地电压当tn-s系统中发生单相碰壳短路故障时，假设c相电源电压为220v,ra是c相导线电阻,r0是pe线的电阻，由等效电路图可以得出故障点对地电压为：当pe线的重复接地时tn-s系统中发生单相碰壳短路故障时如图2，如果在pe线上加一组重复接地装置，r1为中性点接地电阻，r2为重复接地电阻，r2=10ω，由图3等效电路图可以得出故障点对地电压：由电路原理可知：r0、r1、r2的等效电阻必小于r0 或( rl+r2)值，而必然小于1。

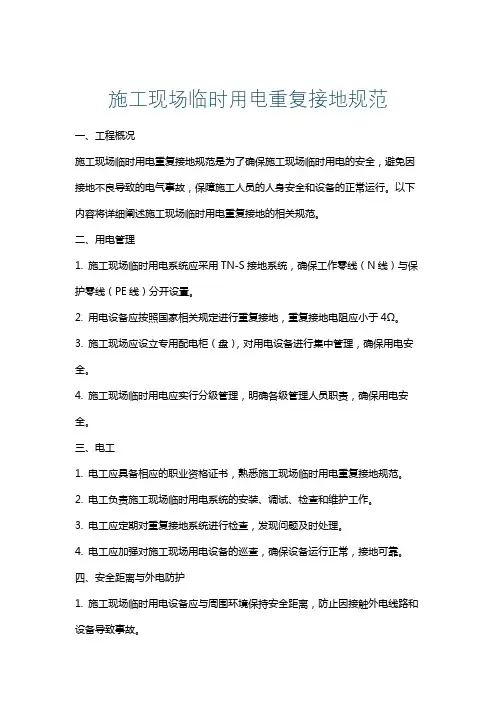

施工现场临时用电重复接地规范
施工现场临时用电重复接地规范一、工程概况施工现场临时用电重复接地规范是为了确保施工现场临时用电的安全，避免因接地不良导致的电气事故，保障施工人员的人身安全和设备的正常运行。
以下内容将详细阐述施工现场临时用电重复接地的相关规范。
二、用电管理1. 施工现场临时用电系统应采用TN-S接地系统，确保工作零线（N线）与保护零线（PE线）分开设置。
2. 用电设备应按照国家相关规定进行重复接地，重复接地电阻应小于4Ω。
3. 施工现场应设立专用配电柜（盘），对用电设备进行集中管理，确保用电安全。
4. 施工现场临时用电应实行分级管理，明确各级管理人员职责，确保用电安全。
三、电工1. 电工应具备相应的职业资格证书，熟悉施工现场临时用电重复接地规范。
2. 电工负责施工现场临时用电系统的安装、调试、检查和维护工作。
3. 电工应定期对重复接地系统进行检查，发现问题及时处理。
4. 电工应加强对施工现场用电设备的巡查，确保设备运行正常，接地可靠。
四、安全距离与外电防护1. 施工现场临时用电设备应与周围环境保持安全距离，防止因接触外电线路和设备导致事故。
2. 安全距离应按照以下标准执行：- 用电设备与建筑物、构筑物、树木等保持0.5米以上的距离；- 用电设备与外电线路保持1米以上的距离；- 用电设备与外电设备保持1.5米以上的距离。
3. 当安全距离无法满足要求时，应采取以下措施：- 设置安全警示标志，提醒施工人员注意；- 对外电线路和设备进行绝缘处理；- 在外电线路和设备周围设置防护设施。
4. 施工现场应定期对外电线路和设备进行检查，发现隐患及时处理。
五、电缆线路1. 电缆线路应采用符合国家标准的电缆，电缆类型应根据使用环境和负载要求选择。
2. 电缆敷设应满足以下要求：- 敷设前应检查电缆外观，确认无损伤、老化等现象；- 电缆敷设应避免机械损伤、高温、潮湿等不利环境；- 电缆敷设应保持平直，不得有扭曲、交叉等现象；- 电缆终端连接应牢固可靠，并进行绝缘处理。

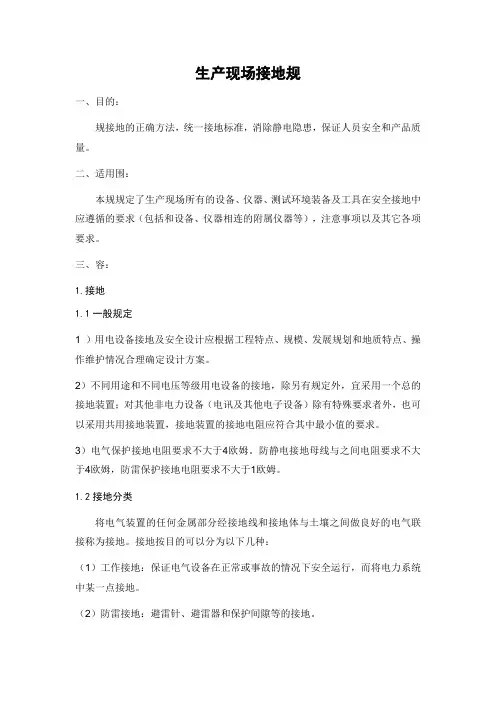

生产现场接地规范标准
生产现场接地规一、目的：规接地的正确方法，统一接地标准，消除静电隐患，保证人员安全和产品质量。
二、适用围：本规规定了生产现场所有的设备、仪器、测试环境装备及工具在安全接地中应遵循的要求（包括和设备、仪器相连的附属仪器等），注意事项以及其它各项要求。
三、容：1.接地1.1一般规定1 ）用电设备接地及安全设计应根据工程特点、规模、发展规划和地质特点、操作维护情况合理确定设计方案。
2）不同用途和不同电压等级用电设备的接地，除另有规定外，宜采用一个总的接地装置；对其他非电力设备（电讯及其他电子设备）除有特殊要求者外，也可以采用共用接地装置，接地装置的接地电阻应符合其中最小值的要求。
3）电气保护接地电阻要求不大于4欧姆。
防静电接地母线与之间电阻要求不大于4欧姆，防雷保护接地电阻要求不大于1欧姆。
1.2接地分类将电气装置的任何金属部分经接地线和接地体与土壤之间做良好的电气联接称为接地。
接地按目的可以分为以下几种：（1）工作接地：保证电气设备在正常或事故的情况下安全运行，而将电力系统中某一点接地。
（2）防雷接地：避雷针、避雷器和保护间隙等的接地。
（3）防静电接地：为防止静电对产品等危害而设置的接地，防静电地线供静电工程器具和人体泄漏静电荷使用，但不得接在电源零线上，也不得与防雷地线共用。
（4）重复接地：在低压中性点接地供电系统中，为改善防雷性能，减轻零线断线的危害，降低漏电设备对地电压，将零线上一处或多处再接地。
（5）电气保护接地：为防止电器装置外露导体的漏电对人员、仪器造成损害，对电器装置的外露导体进行保护接地。
注：本规主要讲述电气保护接地、防静电接地。
1.3电气保护接地1.3.1电气保护接地形式生产现场保护接地按照下列要求进行配电（注：中性线N与保护线PE分开，N线属称工作零线，作用只用来通过三相不平衡电流和单相负载电流。
PE线为电气保护地线，电器装置外露可导电部分与配电系统的PE线可靠连接，正常时PE线无电流）。

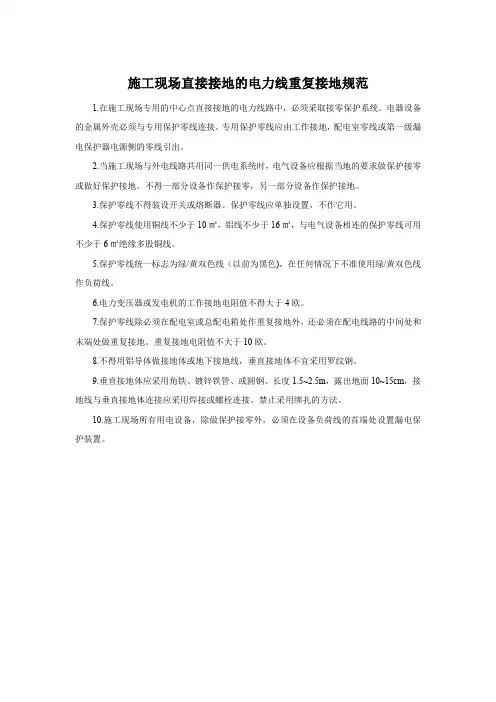

施工现场直接接地的电力线重复接地规范
施工现场直接接地的电力线重复接地规范
1.在施工现场专用的中心点直接接地的电力线路中，必须采取接零保护系统。
电器设备的金属外壳必须与专用保护零线连接。
专用保护零线应由工作接地，配电室零线或第一级漏电保护器电源侧的零线引出。
2.当施工现场与外电线路共用同一供电系统时，电气设备应根据当地的要求做保护接零或做好保护接地。
不得一部分设备作保护接零，另一部分设备作保护接地。
3.保护零线不得装设开关或熔断器。
保护零线应单独设置，不作它用。
4.保护零线使用铜线不少于10㎡，铝线不少于16㎡，与电气设备相连的保护零线可用不少于6㎡绝缘多股铜线。
5.保护零线统一标志为绿/黄双色线（以前为黑色)，在任何情况下不准使用绿/黄双色线作负荷线。
6.电力变压器或发电机的工作接地电阻值不得大于4欧。
7.保护零线除必须在配电室或总配电箱处作重复接地外，还必须在配电线路的中间处和末端处做重复接地。
重复接地电阻值不大于10欧。
8.不得用铝导体做接地体或地下接地线，垂直接地体不宜采用罗纹钢。
9.垂直接地体应采用角铁、镀锌铁管、或圆钢、长度1.5~2.5m，露出地面10~15cm，接地线与垂直接地体连接应采用焊接或螺栓连接。
禁止采用绑扎的方法。
10.施工现场所有用电设备，除做保护接零外，必须在设备负荷线的首端处设置漏电保护装置。
生产车间接地线安装要求规范
某某科达电气某某生产车间接地线安装规X文案大全文案大全某某科达电气某某2013年10月文案大全某某科达电气某某生产车间接地线安装规X一、适用X围本规X适用于科达电气所有使用的电机、控制柜与其操作台等所有用电设备。
二、编制依据标准《GB 50065-2011交流电气装置的接地设计规X》〔2011〕《电力设备接地设计技术规程》〔1979〕《GB/T 13869-2008 用电安全导如此》〔2008〕《GBJ65-83工业与民用电力装置的接地设计规X》《人工接地体接地电阻的计算》三、总如此1、所有用电设备都必须使用合格的接地线。
2、电机接地线采用50mm长度3m钢管制作。
3、接地线的连接部位不能有锈蚀或污物，螺栓、螺母必须有足够的紧固，在有振动的工作场所应使用弹簧垫圈防止松动。
4、接地线不准接在易燃、易爆和带有热源的物体上，也不能接在管道、机械设备和建筑物的金属结构与轨道上。
四、接地线制作安装技术标准人工接地体可用垂直埋置的角钢、圆钢或钢管，以与水平埋置的圆钢、扁钢等。
当土壤有强烈腐蚀性时，应将接地体外表镀锡或热镀锌，并适当加大截面。
水平接地体一般可用直径为8～10毫米的圆钢。
垂直接地体的钢管长度一般为2～3米，钢管外径为35～50毫米，角钢尺寸一般为40×40×4或50×50×4毫米。
人工接地体的顶端应埋入地外表下0.5～1.5米处。
这个深度以下，土壤电导率受季节影响变动较小，接地电阻稳定，且不易遭受外力破坏。
接地电阻的计算土壤电阻率土壤电阻率是决定接地电阻的主要因素。
根据土壤类型与其所含水分的性质和多少,土壤电阻率在很大X围内变化。
通常可采用实测来确定土壤电阻率,假如无实测数据,可参考表1 所列数值进展替代计算。
土壤电阻率在一年中是变化不定的,设计中采用的计算值为ρ=ρ0φ。
式中ρ—土壤电阻率, Ω·m;ρ0 —实测土壤电阻率, Ω·m; φ—季节系数,见表2。
接地电阻测试标准
接地电阻测试标准(总5页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--接地要求和接地电阻标准：交流电气装置的接地应符合下列规定：1 当配电变压器高压侧工作于小电阻接地系统时，保护接地网的接地电阻应符合下式要求：R≤2000／I (12．4. 1-1)式中R――考虑到季节变化的最大接地电阻(Ω)；I――计算用的流经接地网的人地短路电流(A)。
2 当配电变压器高压侧工作于不接地系统时，电气装置的接地电阻应符合下列要求：1)高压与低压电气装置共用的接地网的接地电阻应符合下式要求，且不宜超过4Ω：R≤120／I (12．4．1-2)2)仅用于高压电气装置的接地网的接地电阻应符合下式要求，且不宜超过100,：尺≤250／I (12．4．1-3)式中R――考虑到季节变化的最大接地电阻(Ω)；I―计算用的接地故障电流(A)。
3 在中性点经消弧线圈接地的电力网中，当接地网的接地电阻按本规范公式<12．4．1―2)、(12．4．1―3)计算时，接地故障电流应按下列规定取值：1)对装有消弧线圈的变电所或电气装置的接地网，其计算电流应为接在同一接地网中同一电力网各消弧线圈额定电流总和的1．25倍；2)对不装消弧线圈的变电所或电气装置，计算电流应为电力网中断开最大一台消弧线圈时最大可能残余电流，并不得小于30A。
4 在高土壤电阻率地区，当接地网的接地电阻达到上述规定值，技术经济不合理时，电气装置的接地电阻可提高到30Ω，变电所接地网的接地电阻可提高到15Ω，但应符合本规范第12．6．1条的要求。
低压系统中，配电变压器中性点的接地电阻不宜超过4Ω。
高土壤电阻率地区，当达到上述接地电阻值困难时，可采用网格式接地网，但应满足本规范第12．6．1条的要求。
配电装置的接地电阻应符合下列规定：1 当向建筑物供电的配电变压器安装在该建筑物外时，应符合下列规定：1)对于配电变压器高压侧工作于不接地、消弧线圈接地和高电阻接地系统，当该变压器的保护接地接地网的接地电阻符合公式(12．4．3)要求且不超过4Ω时，低压系统电源接地点可与该变压器保护接地共用接地网。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
12．2．1 低压配电系统的接地形式可分为TN、TT、IT三种系统，其中TN系统又可分为TN-C、TN-S、TN-C-S三种形式。
12．2. 2 TN系统应符合下列基本要求：
1 在TN系统中，配电变压器中性点应直接接地。
所有电气设备的外露可导电部分应采用保护导体(PE)或保护接地中性导体(PEN)与配电变压器中性点相连接。
2 保护导体或保护接地中性导体应在靠近配电变压器处接地，且应在进入建筑物处接地。
对于高层建筑等大型建筑物，为在发生故障时，保护导体的电位靠近地电位，需要均匀地设置附加接地点。
附加接地点可采用有等电位效能的人工接地
极或自然；接地极等外界可导电体。
3 保护导体上不应设置保护电器及隔离电器，可设置供测试用的只有用工具才能
断开的接点。
4 保护导体单独敷设时，应与配电干线敷设在同一桥架上，并应靠近安装。
12．2．3 采用TN--C-S系统时，当保护导体与中性导体从某点分开后不应再合
并，且中性导体不应再接地。
12. 4．9 架空线和电缆线路的接地应符合下列规定：
1 在低压TN系统中，架空线路干线和分支线的终端的PEN导体或PE导体应重复接地。
电缆线路和架空线路在每个建筑物的进线处，宜按本规范第12．2．2条的规定作重复接地。
在装有剩余电流动作保护器后的PEN导体不允许设重复接地。
除电源中性点外，中性导体(N)，不应重复接地。
低压线路每处重复接地网的接地电阻不应大于10Ω。
在电气设备的接地电阻允许达到l0Ω的电力网中，每处重复接地的接地电阻值不应超过30Ω，且重复接地不应少于3处。
22．8．9 UPS不间断电源装置输出端的中性导体应重复接地。
建设工程施工现场供用电安全规范GB50194-93
4.1.3 接零保护应符合下列规定：
架空线路终端、总配电盘及区域配电箱与电源变压器的距离超过50m以上时，其保护零线（PE线）应作
重复接地，接地电阻值不应大于10Ω。
接引至电气设备的工作零线与保护零线必须分开。
保护零线上严禁装设开关或熔断器。
10kV及以下架空配电线路设计技术规程DL／T 5220—2005
12．0．8 中性点直接接地的lkV以下配电线路中的零线，应在电源点接地。
在
干线和分干线终端处，应重复接地。
lkV以下配电线路在引入大型建筑物处，如距接地点超过50m，应将零线重复接
地。
12．0．9 总容量为100kVA以上的变压器，其接地装置的接地电阻不应大于4Ω，每个重复接地装置的接地电阻不应大于10Ω。
总容量为100kVA及以下的变压器，其接地装置的接地电阻不应大于lOΩ，每个重复接地装置的接地电阻不应大于30Ω，且重复接地不应少于3处。
施工现场临时用电安全技术规范JGJ46-2005
5.1.2 当施工现场与外电线路共用同一供电系统时，电气设备的接地、接零保护应与原系统保持一致。
不得一部分设备做保护接零，另一部分设备做保护接
地。
采用TN系统做保护接零时，工作零线(N线)必须通过总漏电保护器，保护零线(PE线)必须由电源进线零线重复接地处或总漏电保护器电源侧零线处，引出形
成局部TN-S接零保护系统(图
5.3.2 TN系统中的保护零线除必须在配电室或总配电箱处做重复接地外，还必
须在配电系统的中间处和末端处做重复接地。
在TN系统中，保护零线每一处重复接地装置的接地电阻值不应大于10Ω。
在工作接地电阻值允许达到10Ω的电力系统中，所有重复接地的等效电阻值不应大
于10Ω。
5.3.3 在TN系统中，严禁将单独敷设的工作零线再做重复接地。
条文说明：5.3.2 本条是根据现行国家标准《系统接地的型式及安全技术要求》C.B14050规定的原则，对TN系统保护零线接地要求作出的规定。
其中对TN系统保护零线重复接地、接地电阻值的规定是考虑到一旦PE线在某处断线，而其后的电气设备相导体与保护导体(或设备外露可导电部分)又发生短路或漏电时，降低保护导体对地电压并保证系统所设的保护电器可在规定时间内切断电源，符
合下列二式关系：
Zs·Ia≤Uo
≤Uo
Zs·I
△n
式中 Zs——故障回路的阻抗(Ω)；
Ia——短路保护电器的短路整定电流(A)；
I
——漏电保护器的额定漏电动作电流(A)；
△n
5．4．7 做防雷接地机械上的电气设备，所连接的PE线必须同时做重复接地，同一台机械电气设备的重复接地和机械的防雷接地可共用同一接地体，但接地
电阻应符合重复接地电阻值的要求。
