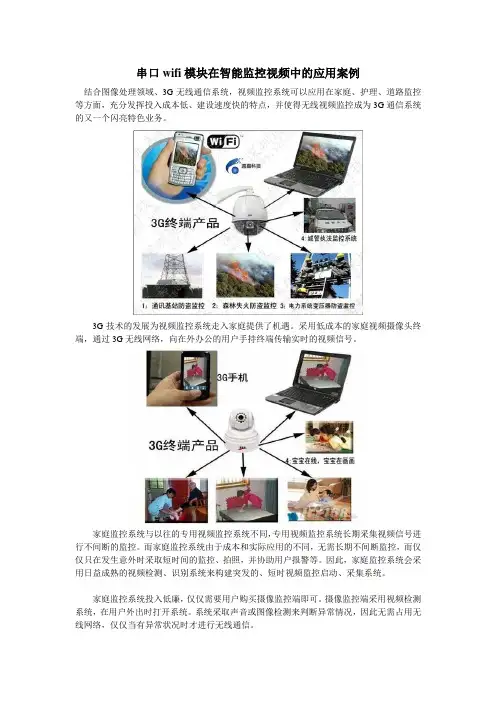

串口wifi模块在智能监控视频中的应用
串口wifi模块在智能监控视频中的应用案例结合图像处理领域、3G无线通信系统，视频监控系统可以应用在家庭、护理、道路监控等方面，充分发挥投入成本低、建设速度快的特点，并使得无线视频监控成为3G通信系统的又一个闪亮特色业务。
3G技术的发展为视频监控系统走入家庭提供了机遇。
采用低成本的家庭视频摄像头终端，通过3G无线网络，向在外办公的用户手持终端传输实时的视频信号。
家庭监控系统与以往的专用视频监控系统不同，专用视频监控系统长期采集视频信号进行不间断的监控。
而家庭监控系统由于成本和实际应用的不同，无需长期不间断监控，而仅仅只在发生意外时采取短时间的监控、拍照，并协助用户报警等。
因此，家庭监控系统会采用日益成熟的视频检测、识别系统来构建突发的、短时视频监控启动、采集系统。
家庭监控系统投入低廉，仅仅需要用户购买摄像监控端即可。
摄像监控端采用视频检测系统，在用户外出时打开系统。
系统采取声音或图像检测来判断异常情况，因此无需占用无线网络，仅仅当有异常状况时才进行无线通信。
串口wifi模块介绍WM001S WiFi模块集成微控制器(MCU)和802.11 b/g 2.4GHz 无线射频收发芯片为一体。
模块部分的射频电路已经通过出厂校准测试，客户能够根据自己的需求来设计接口电路和进行二次开发，WM001S模块可为客户提供一种简单、低成本、可靠的Wi-Fi网络产品设计方案。
串口wifi模块的应用领域：✓串口（RS232/RS485）转WiFi 、SPI 转WiFi；✓WiFi 远程控制/监控、TCP/IP 和Wi-Fi协处理器；✓WiFi 遥控飞机、车等玩具领域；✓WiFi 网络收音机、摄像头、数码相框；✓医疗仪器、数据采集、手持设备；✓WiFi脂肪称、智能卡终端；家居智能化；✓仪器仪表、设备参数监测、无线POS 机；✓现代农业、军事领域等其他无线相关二次开发应用。
主要特性：✓ 2.4GHz, IEEE 802.11b/g✓内部PCB天线，可选外部天线✓支持基于AP的网络（Infrastructure）/对等网络Ad-Hoc （IBSS))/ 虚拟AP 模式，IPHONE/ IPAD/Android 设备也能不用AP/路由器而直接连接✓支持802.11i加密方式：WEP-64/128, TKIP (WPA-PSK) and AES (WPA2-PSK)✓MCU内置TCP/IP协议栈✓3路UART串行接口(其中1路支持DMA模式, 全功能串口,波特率最高支持921.6Kbps)✓SPI接口、I2S/PCM接口✓Digital Video端口✓高达24个GPIO口（部分GPIO将会和上述接口复用）✓全功能TCP/IP协议栈，TCP/IP传输带宽达到10Mbps以上✓支持三种带有定时自动唤醒功能的WiFi节能模式✓单3.3V供电✓工作温度范围: 0°C ~ +70°C尺寸：25 mm x 45 mm（内部PCB天线）/ 25 mm x 39 mm（外部天线）品特性描述：连接器和PIN脚定义J1 是14PIN ,PIN脚间距为1.27 mm的单排排针.J2 和J3是16PIN ,PIN脚间距为1.27 mm的单排排针.串口转接板通过下图所示的转接板，可以将本产品与PC机的串口连接，从而使用我们提供的配置管理程序对产品的进行参数设置及功能测试。

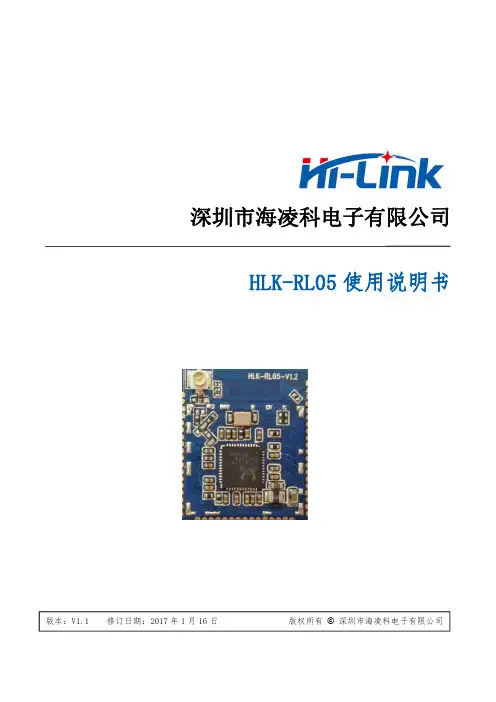

海凌科 HLK-RL05 使用说明书
深圳市海凌科电子有限公司HLK-RL05使用说明书版本：V1.1修订日期：2017年1月16日版权所有©深圳市海凌科电子有限公司3.9搜索模块:at+SECH (14)3.10设置STA模式的IP:at+SSIP (14)3.11设置STA模式的DHCP:at+DHCP (14)3.12设置网络通信类型:at+SNMO/at+SNMO2 (15)3.13设置串口参数:at+SUAR/at+SUAR2 (15)3.15设置模块PWM:at+SPWM (16)3.16设置模块PWM:at+GPIO (17)3.17设置模块各个模式DEMO (17)3.17.1设置模块为一件配置模式及其他参数 (17)3.17.2设置模块为STA模式及其他参数 (17)3.17.3设置模块为AP模式及其他参数 (18)3.17.4设置模块为STA+AP模式及其他参数 (18)3.18配置软件说明 (18)4.升级原理 (19)4.1连接路由器方法 (19)4.1.1修改路由器的wifi名称（ssid）和密码，让模块自动连接路由器 (19)4.1.2一键配置连接路由器 (20)4.2程序升级 (20)5.恢复出厂设置方法 (21)6.网络设置命令 (21)7.最小系统 (22)8.附录A文档修订记录 (23)1.产品简介1.1概述HLK-RL05是海凌科电子推出的低成本嵌入式UART-WIFI(串口-无线网)模块。
本产品是基于通过串行接口的符合网络标准的嵌入式模块，内嵌TCP/IP协议栈，能够实现用户串口-无线网(WIFI)之间的转换。
通过HLK-RL05模块，传统的串口设备在不需要更改任何配置的情况下，即可通过Internet 网络传输自己的数据，为用户的串口设备通过网络传输数据提供完整快速的解决方案。
1.2产品特性●支持无线802.11b/g/n标准●支持STA/AP/STA+AP三种工作模式●内置TCP/IP协议栈●支持丰富的AT指令●支持UART/GPIO/PWM数据通信接口●支持airkiss智能联网功能●支持无线升级（OTA）●超低能耗，适合电池供电应用● 3.3V单电源供电,功耗小●封装小●GPIO引脚多●支持双串口透传●串口透传速度快1.3产品封装图1HLK-RL05封装大小1.4技术规格表格1产品技术规格模块型号HLK-RL05封装贴片无线参数无线标准IEEE 802.11b/g/n 频率范围2.412GHz-2.484GHz发射功率802.11b:+17+/-2dBm (@11Mbps)802.11g:+15+/-2dBm (@54Mbps)802.11n:+14+/-2dBm (@HT20,HT40-MCS7)接收灵敏度802.11b:-88dBm (@11Mbps ,CCK)802.11g:-83dBm (@54Mbps,OFDM)802.11n:-81dBm (@HT20,MCS7)天线形式外置：贴片焊盘外置：I-PEX 连接器内置：板载PCB 天线硬件参数硬件接口UART ，IIC ，PWM ，GPIO,SPI 工作电压 3.3V GPIO 驱动能力Max ：15ma 工作电流持续发送下=>平均值：~60mA,峰值:60mA正常模式下=>平均:~30mA,峰值:60mA 工作温度-40℃~125℃存储环境温度：<40℃，相对湿度：<90%R.H.尺寸板载PCB 天线：9mm*3mm 串口透传传输速率110-921600bps TCP Client 1个软件参数无线网络类型STA/AP/STA+AP安全机制WEP/WPA-PSK/WPA2-PSK 加密类型WEP64/WEP128/TKIP/AES 固件升级无线升级网络协议IPv4,TCP/UDP用户配置AT+指令集,airkiss 智能配置1.5引脚介绍表格2模块引脚接口引脚功能方向Description1GND GND2GND GND3NC4NC5NC6NC7VCC 3.3V8NC9GPIOE_4I/O GPIOE_410GPIOE_3I/O GPIOE_311GPIOE_2GPIOE_212GPIOE_1GPIOE_113GPIOE_0GPIOE_014NC15NC16NC17GND GND18RST芯片复位引脚，低电平复位19GPIOA_0I/O GPIOA_020GPIOA_1I/O GPIOA_121GPIOA_2I/O GPIOA_222GPIOA_3I/O GPIOA_323GPIOA_4I/O GPIOA_424GPIOA_5I/O GPIOA_525NC26NC27GND GND28NC29NC30GND GND31VCC 3.3V2.功能描述HLK-RL05支持串口转WIFI STA ,串口转WIFI AP 及串口转WIFI STA+AP 模式。
工控网关UART串口转WiFi转有线转网口模块
物联网UART串口转WiFi转有线转网口转以太网的无线WiFi模块伴随着物联网的发展，最初的两个机器之间通过硬件直接通信的物理层到通过硬件地址在局域网中进行通信的数据链路层已经远远不能满足于现代人们生活以及各行各业生产的需求。
逐渐结合高性能，高质量的网络层和应用层。
实现智能终端数据采集，数据传输，数据上传和无线上网，WiFi远程控制等功能。
在物联网市场上，从成本，功耗，体积而言，无线物联网WiFi模块传输还是以串口WiFi模块为主。
串口WiFi模块是一种基于UART接口的嵌入式模块，它符合WiFi无线网络标准，内嵌于IEEE802.11协议栈和TCP/IP协议栈，可以实现用户串口或TTL电平数据到无线网络的转换。
串口型WiFi模块的工作方式为传输式和命令式。
现在小编要谈的是多线程多处理的路由串口WiFi模块。
随着对现场数据实时监测，远程控制，数据上传，视频传输，音频传输等需求量增大。
路由串口WiFi模块逐渐被应用到各行各业。
核心CPU带Linux系统，可同时处理多线程处理复杂指令，。
有多路串行UART接口，传输指令的时多个指令同时发出，并快速地响应同时处理。
带有核心CPU带有Linux系统多线程处理器的路由串口WiFi模块RMS7688A，是兼容802.11b/g/n的无线AP解决方案，集成802.11n MAC/BB/PA/LAN,带宽比较大，能同时运营比较复杂的指令。
具备3路串口可以同时跟多个服务器对接，3路串口可以同时同一环境下快速地监测温度，速度，灯控等数据指令传输。
在很大程度上提高效率，降低成本。
RMS7688A串口转WiFi模块支持AP/AP client /路由器/中继模式，在IOT中被广泛应用。
如：工业控制，远程监控，智能抄表，WiFi转串口，WiFi转4G，4G转有线，4G，4G转网口，无线路由交换机，串口服务器，串口转以太网，USB可以接USB摄像头进行图像传输，可以接U盘进行数据共享。
wifi模块使用指南
wifi模块使用指南目录1 wifi模块简介 (1)1.1 主要功能 (1)1.2 应用领域 (1)1.3 用法简介 (1)2 wifi模块的技术规格 (2)3 电脑连接wifi模块 (4)4 设置wifi模块 (5)4.1 登录wifi模块设置网页 (5)4.2 设置网络参数 (6)4.3 重启wifi模块 (7)4.4 测试设置的正确性 (8)4.5 Wifi模块设置步骤总结 (9)5 在机器人控制器上使用wifi模块 (10)5.1 wifi模块与控制器的硬件连接 (10)5.2 基于wifi模块的电脑与控制器间通信 (11)5.3 基于wifi模块的手机与控制器间通信 (11)1 wifi模块简介1.1 主要功能此模块为wifi转串口的透明传输模块，可以将基于无线局域网WLAN的通信信号转给普通TTL串行接口的设备，从而可轻松实现上位机（电脑、智能手机等）对下位机（单片机等具有TTL串行接口的设备）的无线控制。
使用wifi模块较之普通无线传输具有更大的优点：wifi传输距离远大于蓝牙，而且可以通过不同的SSID区分网络，很多wifi网络同时同地工作也不会相互干扰。
1.2 应用领域✧智能家电、智能家居✧医疗监护、智能玩具✧汽车电子、工业控制✧智能电网、物联网1.3 用法简介Wifi模块一般带有IPX外置天线，如图1.3-1，无障碍有效传输距离约为80米。
如果使用具有WLAN功能的智能手机与下位机进行通信，则只须将wifi模块连接于下位机；如果使用电脑与下位机进行通信，则电脑本身需具备WLAN联网能力或加装如图1.3-2的无线网卡。
图1.3-1 带有IPX天线的Wifi模块图1.3-2 无线网卡基于此wifi模块，用户可自行开发符合TCP网络传输协议的电脑或手机无线应用程序；此外，wifi模块可以直接插上本公司的V2.0版M4S16AD8RK移动机器人控制器，使得电脑或安卓手机可以无线遥控机器人的运动。
uart原理详解
uart原理详解UART，全称为Universal Asynchronous Receiver/Transmitter，是一种常见的串行通信协议。
它是一种简单、可靠且广泛使用的通信方式，被广泛应用于各种设备和系统中。
UART的原理是通过串行传输数据来实现通信。
串行通信是一种逐位传输数据的方式，与之相对的是并行通信，即同时传输多个位。
串行通信可以节省通信线路的数量，提高通信效率。
UART通信由两个主要的组成部分组成：接收器（Receiver）和发送器（Transmitter）。
接收器负责从外部接收数据，而发送器负责将数据发送到外部。
在UART通信中，数据被分为连续的位，每个位之间由一个开始位和一个或多个停止位分隔。
开始位通常是逻辑值为0的位，它的作用是告诉接收器数据的传输即将开始。
停止位通常是逻辑值为1的位，它的作用是告诉接收器数据的传输已经结束。
UART通信还包括一个波特率（Baud Rate）的概念，它指的是数据传输的速率。
波特率表示每秒钟传输的位数。
通常情况下，波特率越高，数据传输的速度越快，但也会增加传输错误的可能性。
在UART通信中，发送器和接收器之间的波特率必须是相同的，否则数据传输将会出现错误。
为了确保波特率的匹配，通常需要在通信的双方进行配置。
UART通信的优点是简单、可靠和广泛适用。
它不依赖于特定的物理层协议，可以在不同的硬件平台上使用。
此外，UART通信还可以适应不同的通信距离和数据传输速率。
总结起来，UART是一种常见的串行通信协议，通过串行传输数据来实现通信。
它由接收器和发送器组成，通过开始位和停止位分隔数据。
UART通信简单可靠，适用于各种设备和系统。
wifi转串口TTL电平模块使用手册M-600
一：产品介绍：M-600是九汉科技推出的全新的第三代嵌入式Uart-Wifi模块产品。
Uart-Wifi 是基于Uart接口的符合wifi无线网络标准的嵌入式模块，内置无线网络协议IEEE802.11协议栈以及TCP/IP协议栈，能够实现用户串口或TTL电平数据到无线网络之间的转换。
通过Uart-Wifi 模块，传统的串口设备也能轻松接入无线网络。
M－600在前两代产品的基础上进行了全面的软硬件升级，功能更强大，使用更加简单二：产品特性：接口：双排（2 x 4）插针式接口，支持波特率范围：1200~115200bps ，支持硬件RTS/CTS流控。
单3.3V供电For personal use only in study and research; not for commercial use无线：支持IEEE802.11b/g无线标准，支持频率范围：2.412~2.484 GHz，支持多种无线网络类型：基础网（Infra）和自组网（Adhoc），支持多种安全认证机制：WEP64/WEP128/ TKIP/CCMP(AES) WEP/WPA-PSK/WPA2-PSK ，支持快速联网，支持无线漫游，支持多种网络协议：TCP/UDP/ICMP/DHCP/DNS/HTTP ，支持自动和命令两种工作模式，支持串口透明传输模式，支持AT+控制指令集，支持多种参数配置方式：串口/WEB服务器/无线连接三：技术规格：天线：无线标准IEEE802.11b/g 频率范围2.412~2.484 GHz 接收灵敏度802.11b: -86 dBm @ 11Mbps （typica）802.11g: -71 dBm @ 54Mbps（typical）数据速率802.11b: 1,2,5.5,11 Mbps 802.11g: 6,9,12,18,24,36,48,54 Mbps 调制方式DSSS, OFDM, DBPSK, DQPSK, CCK, QAM16/64 输出功率802.11b: 18±2 dBm（typical）802.11g: 15±1 dBm（typical）天线接口IPX For personal use only in study and research; not for commercial use硬件：接口类型UART 接口速率1200~115200 bps 工作电压3.3±0.3 V 工作电流300mA （typical）存储温度-40~+85 ℃工作温度0~75 ℃外形尺寸55.2×25.4×11.5 ㎜环保认证RoHS软件：网络类型Infra/Adhoc 安全机制WEP/WPA-PSK/WPA2-PSK 加密类型WEP64/WEP128/TKIP/CCMP(AES) 工作模式自动/命令串口命令AT+指令集网络协议TCP/UDP/ARP/ICMP/DHCP/DNS/HTTP 最大Socket连接15 TCP连接最大连接数：8 最大Client数：8 最大Server数：3~4 本端Server最大接入Client数：4 UDP连接最大连接数5~6 最高传输速率11Kbytes (TCP)四：硬件开发尺寸说明：本产品提供如图3所示的双列直插8针引脚引脚定义如下：1.RTS/READY 可选功能引脚同时连接LED12.CTS/GPIO 可选功能引脚同时连接LED23.Link无线传输指示同时连接LED34. RESET 复位，低电平有效5. VDD 3.3V 电源输入引脚模块俯视图图16. RXD TTL数据接收7. TXD TTL数据发送8. GND 接地模块侧视图图2本产品提供一个IPX天线接口和开发测试底板天线选配参数：本产品必须连接符合IEEE 802.11g / 802.11b标准的2.4G天线频率范围：2.4~2.4825 GHz阻抗：50Ω电压驻波比：≦1.5接口意示图图3开发测试底板：通过右图所示的转接板，可以将本产品与PC机的串口连接，从而使用我们提供的配置管理程序对产品的进行参数设置及功能测试五：主要功能说明：Wifi无线网络包括两种类型的拓扑形式：基础网（Infra）和自组网（Adhoc），要说明无线网络的拓扑形式，首先要了解两个基本概念：1：AP，也就是无线接入点，是一个无线网络的创建者，是网络的中心节点。
uart console 原理
uart console 原理UART（通用异步收发传输器）是一种常见的串行通信协议，它在电子设备中被广泛应用。
本文将介绍UART console的工作原理和应用。
UART console是指通过UART协议进行通信的控制台。
它通常用于嵌入式系统和计算机系统中，用于与设备进行交互和调试。
UART console具有以下特点：1. 异步通信：UART是一种异步通信协议，发送端和接收端的时钟可以不同步。
这种特点使得UART在长距离传输和不需要高速传输的场景下具有优势。
2. 串行传输：UART是一种串行通信协议，数据位按照顺序一个一个地传输。
相比并行通信，串行通信只需要两根信号线（TX和RX），节省了引脚资源。
3. 通信速率可调：UART支持多种通信速率，通常用波特率（baud rate）来表示。
常见的波特率有9600、115200等。
通信双方必须约定相同的波特率，才能正确地进行数据传输。
4. 数据帧格式：UART通信的数据帧包括起始位、数据位、校验位和停止位。
起始位用于标识数据帧的开始，停止位用于标识数据帧的结束。
数据位表示数据的位数，常见的有8位和9位。
校验位用于检测数据传输的错误。
UART console通常用于以下场景：1. 调试和日志输出：嵌入式系统通常没有显示器，通过UART console可以将调试信息和日志输出到PC或终端设备上。
开发人员可以通过UART console实时查看系统运行状态和调试信息，方便问题排查和调试。
2. 系统配置和控制：通过UART console可以与嵌入式系统进行交互，进行系统配置和控制。
例如，可以通过命令行界面（CLI）发送指令给设备，修改系统参数或执行特定操作。
3. 远程管理：一些服务器和网络设备提供了基于UART console的远程管理功能。
管理员可以通过串口连接到设备，进行远程管理和故障排除，无需物理接触设备。
在使用UART console时，需要注意以下几点：1. 硬件支持：使用UART console需要设备具备UART接口和相应的硬件支持。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
UART串口WiFi模块的工作原理及应用
随着物联网智能家居应用的日渐丰富，越来越多的WiFi工程师开始更多的关注UART串口WiFi模块，为让新手工程师更快的将UART串口WiFi模块应用于各类智能家居应用中，本篇SKYLAB君简单为大家介绍UART串口WiFi模块的工作原理及应用。
UART串口WiFi模块
UART串口WiFi模块是基于UART接口的符合WiFi无线网络标准的嵌入式模块，内置无线网络协议IEEE802.11协议栈以及TCP/IP协议栈，能够实现用户串口或TTL电平数据到无线网络之间的转换。
串口WiFi模块工作方式分别是透传模式和命令模式，透传模式下，不管发送什幺数据给模块，模块都不会进行处理(退出透传模式的相关指令除外)，
而是直接将数据进行封装并发送。
通过UART接口WiFi模块，传统的串口设备也能轻松接入无线网络，适合于各类智能家居或智能硬件中，比如现在很多带WiFi功能的电视、空调、冰箱等。
UART串口WiFi应用图
比如说，智能轮椅内部应该有MCU作为整个设备主控芯片，实现智能轮椅转动、前进、后退、转向的等等相关控制逻辑功能。
WiFi模块通常采用串口引脚与主控MCU串口对接，工作在透传的模式下，主控MCU将轮椅相关的控制指令、设备状态，通过串口数据包发送到WiFi模块中。
WiFi模块配置上之后，将数据传输到智能家居系统的云端平台中。
APP端是基于云端平台上的设备状态数据，实现控制交互。
能实现如上应用的SKYLAB UART。
