小尺寸低功耗串口WiFi模块WG219使用小结
用于USB摄像头的小尺寸WiFi模块WG209
用于USB摄像头的小尺寸WiFi模块WG209
为弥补视频数据传输应用中，串口WiFi模块视频数据传输速度过慢，清晰度有限的技术缺陷，满足日益增长的用户对视频数据传输又快又好的信号传输要求，SKYLAB团队研发推出了传输视频数据可以保证清晰度和流畅度的小尺寸USB摄像头WiFi模块WG209。
USB摄像头WiFi模块WG209
WiFi模块WG209简介
WG209以802.11 n / b / g为无线网络标准的WiFi模块，设计了一个USB 接口来专门提供增强的WiFi的性能，广泛适用于各种各样的网关、机顶盒、游戏控制台、打印机、IP摄像机等这些主机处理器最初不能用于WIFI功能的产品。
WG209所用芯片MT7601有一个新的架构特点：集成了一个CPU和一个能够在芯片上运行更多的WiFi功能的内存。
集成的CPU能够分流无线处理中从主机设备的开销，从而使消费者电子设备在不改变原始主机处理器的情况下，完美的支持WiFi功能。
WiFi模块WG209工作原理
WiFi模块WG209的USB接口是做从设备，在系统中所有设备一直处于被动的等待连接状态，仅由后台服务器主动发起与设备的连接，并进行请求或上传、下载数据的方式。
每个嵌入了WiFi模块的摄像头始终实时的在采集数据，但是采集到的数据并没有马上上传，而是暂时保存在设备中。
而后台服务器则周期性的每隔一段时间主动连接设备，并请求上传或下载数据。
WiFi模块WG209的特点：。
ZAuZx_T 系列低功耗Zigbee 无线网络串口透传解决方案V1_12
ZAuZx_T系列低功耗Zigbee无线网络 串口透传解决方案厦门卓万电子科技有限公司版本1.12版本描述日期V1.0 初始版本2012/8/26 V1.1 加入路由器与终端设备用串口配置模块地址功能2013/1/15 V1.11 更正睡眠唤醒口S_IN、S_OUT的IO口映射描述错误2013/2/5 V1.12 更新不含PCB天线的ZAuZH_T模块为主要模块，增加2013/2/27 波特率2400、4800ZAuZx_T系列Zigbee串口透传模块是由厦门卓万科技有限公司开发的基于Zigbee2007/PRO协议栈的2.4G Zigbee无线串口透明传输通信模块。
模块基于TI高性能低功耗的2.4G射频收发芯片CC2530及大功率低噪声射频前端芯片CC2591，实现极易使用、全透明、高稳定、超低功耗、超远距离、超大规模Zigbee 无线传感网络的组网。
模块历经多次改进最终成熟，以低廉的价格直接提供用户成熟易用的Zigbee网络接口，将以往难以驾驭的协议栈开发过程简化为串口与IO口的简单操作，详细严谨的技术参数保证用户完全掌控网络性能，帮助客户实现“稳定高效，直接上手，一天做项目”。
模块优势●硬件基于本公司的CC2530模块和CC2530+CC2591模块，体积小，信号好。
CC2530+CC2591模块信号比几乎所有同类产品都高5dB以上！●终端设备可休眠。
与同类产品不可休眠相比，大大节约了终端设备功耗。
提供的例程展示两节电池让温度采集模块工作一年以上！●使用方便灵活，提供多种模式可选，多种应用的最简设计，易用性高速率二者兼得！●产品稳定可靠，性能卓越。
超大规模Zigbee网络实际组网经验，多个工程实践的组网方案，常年运行未出故障！●从工程出发细致入微的细节控制。
可选独特的拨码设置设置地址方式，极大方便大规模网络工程实施！模块型号本Zigbee串口透传系列模块分为6个型号（带*标为推荐采用模块）：ZAuZH_TCO* – 采用CC2530+CC2591带功率放大芯片的主机（Coordinator）模块ZAuZH_TRO* – 采用CC2530+CC2591带功率放大芯片的路由设备（Router）模块ZAuZH_TEN – 采用CC2530+CC2591带功率放大芯片的终端设备（EndDevice）模块ZAuZL_TCO – 采用CC2530芯片的低功率主机（Coordinator）模块ZAuZL_TRO – 采用CC2530芯片的低功率路由设备（Router）模块ZAuZL_TEN* – 采用CC2530芯片的低功率终端设备（EndDevice）模块模块封装ZAuZH_T功放模块采用ZA2530-2591无线通信模块，默认采用外接2dBi或6dBi 全向天线。
串口WiFi模块使用说明
RAK425使用手册串口WiFi模块使用说明RAK425串口WIFI模块使用手册深圳市瑞科慧联技术有限公司目录RAK425串口WIFI模块 (1)使用手册V1.4 (1)1快速使用......................................................................................................... - 2 -STEP1：上电前检查................................................................................... - 3 -STEP2：上电后状态................................................................................... - 3 -STEP3：透传数据测试 ............................................................................... - 6 -2 功能特性 ....................................................................................................... - 8 -2.1 概述 ................................................................................................... - 8 -2.2 应用领域 ............................................................................................ - 8 -2.3 产品特性 ............................................................................................ - 8 -2.4 详细功能 ............................................................................................ - 9 -2.4.1 硬件接口................................................................................. - 9 -2.4.2 无线驱动................................................................................. - 9 -2.4.3 TCP/IP .................................................................................... - 9 -2.4.4 功耗 ...................................................................................... - 10 -3 硬件描述 ..................................................................................................... - 11 -3.1 模块类型 ........................................................................................... - 11 -3.2 模块高度 ........................................................................................... - 12 -3.3 参考设计 ........................................................................................... - 12 -3.4 管脚定义 .......................................................................................... - 13 -4 使用大全 ..................................................................................................... - 15 -4.1 基本流程图 ...................................................................................... - 15 -4.2 多种配置方式................................................................................... - 15 -4.3 WEB配置........................................................................................... - 16 -模式选择页面................................................................................... - 17 -AP接入点设置.................................................................................. - 17 -STA节点参数设置 ............................................................................ - 18 -IO通信参数设置 .............................................................................. - 19 -网络参数设置................................................................................... - 20 -高级管理 .......................................................................................... - 20 -固件升级 .......................................................................................... - 21 -4.4 无线配置工具................................................................................... - 22 -4.5 串口配置工具................................................................................... - 23 -4.6 双Socket应用实例 ......................................................................... - 24 -4.7 EasyConfig功能演示 ...................................................................... - 29 -5 辅助AT命令 .............................................................................................. - 31 -5.1 命令格式 .......................................................................................... - 32 -5.2 开启辅助命令................................................................................... - 32 -5.3 模块管理指令................................................................................... - 33 -5.3.1 打开ASCII显示.................................................................... - 33 -5.3.2 查询模块MAC地址 ................................................................ - 33 -5.3.3 进入透传模式 ....................................................................... - 33 -5.3.4 查询软件版本 ....................................................................... - 33 -5.3.5 复位重启模块 ....................................................................... - 34 -5.3.6 恢复出厂设置 ....................................................................... - 34 -5.4 参数配置指令................................................................................... - 34 -5.4.1 写入用户配置 ....................................................................... - 34 -5.4.2 读取用户配置 ....................................................................... - 34 -5.4.3 读取出厂配置 ....................................................................... - 35 -5.4.4 修改出厂配置 ....................................................................... - 35 -5.4.5 复制用户参数 ....................................................................... - 35 -5.5 AP SAT操作指令.............................................................................. - 36 -5.5.1 查询AP连接状态.................................................................. - 36 -5.5.2 查询STA 无线信号强度........................................................ - 36 -5.5.3 扫描无线网络 ....................................................................... - 36 -5.5.4 获取无线网络 ....................................................................... - 36 -5.5.5 一键入网命令 ....................................................................... - 37 -5.5.6 WPS配置命令 ........................................................................ - 37 -5.5.7 查询IP状态 ......................................................................... - 37 -5.5.8 pin命令................................................................................ - 38 -5.5.9 查询TCP连接状态 ................................................................ - 38 -5.5.10 AP高级设置 ........................................................................ - 39 -5.6 收发数据指令................................................................................... - 39 -5.6.1 发送数据............................................................................... - 39 -5.6.2 接收数据............................................................................... - 40 -5.7 附录 ................................................................................................. - 40 -7 版本 ............................................................................................................ - 43 -版本历程及修改内容 ............................................................................... - 43 -1快速使用感谢您选用RAK425串口透传模块，该透传模块使用极其简单方便，且功能丰富，能满足各类客户的需求。
无线调试神器：无线WiFi串口透传模块使用

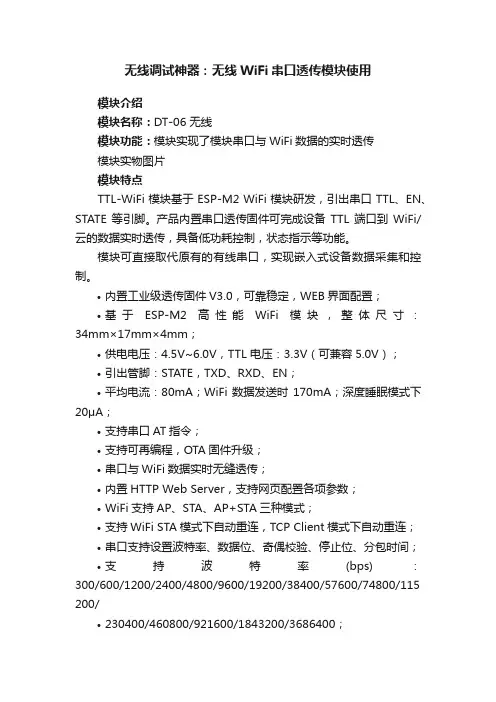

无线调试神器：无线WiFi串口透传模块使用模块介绍模块名称：DT-06 无线模块功能：模块实现了模块串口与WiFi数据的实时透传模块实物图片模块特点TTL-WiFi 模块基于 ESP-M2 WiFi 模块研发，引出串口 TTL、EN、STATE 等引脚。
产品内置串口透传固件可完成设备TTL 端口到WiFi/云的数据实时透传，具备低功耗控制，状态指示等功能。
模块可直接取代原有的有线串口，实现嵌入式设备数据采集和控制。
•内置工业级透传固件V3.0，可靠稳定，WEB界面配置；•基于ESP-M2高性能WiFi模块，整体尺寸：34mm×17mm×4mm；•供电电压：4.5V~6.0V，TTL 电压：3.3V（可兼容5.0V）；•引出管脚：STATE，TXD、RXD、EN；•平均电流：80mA；WiFi数据发送时170mA；深度睡眠模式下20μA；•支持串口AT指令；•支持可再编程，OTA固件升级；•串口与WiFi数据实时无缝透传；•内置HTTP Web Server，支持网页配置各项参数；•WiFi支持AP、STA、AP+STA三种模式；•支持WiFi STA模式下自动重连，TCP Client模式下自动重连；•串口支持设置波特率、数据位、奇偶校验、停止位、分包时间；•支持波特率(bps)：300/600/1200/2400/4800/9600/19200/38400/57600/74800/115 200/•230400/460800/921600/1843200/3686400；•支持AP使能、自定义SSID/密码、自定义IP和网段等；•自动扫描周边热点，支持STA使能、DHCP、自定义IP和网段等•支持TCP Server、TCP Client、UDP Server、UDP Client和UDP局域网广播；•远程服务器地址支持DNS域名自动解析；•支持通过AT指令查看状态；•引出IO4表征WiFi状态。
无线串口模块使用方法
无线串口模块使用方法

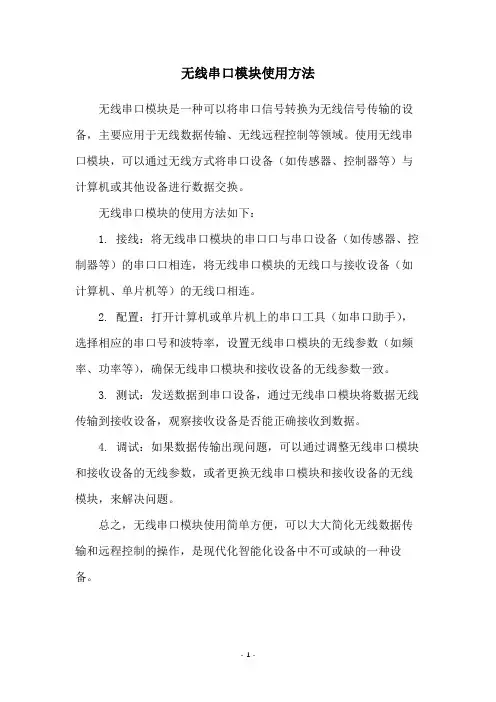

无线串口模块是一种可以将串口信号转换为无线信号传输的设备，主要应用于无线数据传输、无线远程控制等领域。
使用无线串口模块，可以通过无线方式将串口设备（如传感器、控制器等）与计算机或其他设备进行数据交换。
无线串口模块的使用方法如下：
1. 接线：将无线串口模块的串口口与串口设备（如传感器、控制器等）的串口口相连，将无线串口模块的无线口与接收设备（如计算机、单片机等）的无线口相连。
2. 配置：打开计算机或单片机上的串口工具（如串口助手），选择相应的串口号和波特率，设置无线串口模块的无线参数（如频率、功率等），确保无线串口模块和接收设备的无线参数一致。
3. 测试：发送数据到串口设备，通过无线串口模块将数据无线传输到接收设备，观察接收设备是否能正确接收到数据。
4. 调试：如果数据传输出现问题，可以通过调整无线串口模块和接收设备的无线参数，或者更换无线串口模块和接收设备的无线模块，来解决问题。
总之，无线串口模块使用简单方便，可以大大简化无线数据传输和远程控制的操作，是现代化智能化设备中不可或缺的一种设备。
- 1 -。
介绍一款用于消费电子设备的小尺寸SDIO WiFi模块WG223
介绍一款用于消费电子设备的小尺寸SDIO WiFi模
块WG223
物联网模块的应用场景丰富，包含各个行业，其中WiFi技术凭借更快速的传输速率、更远的传输距离成功抢占市场，越来越多基于WiFi模块的应用产品面向市场。
根据产品应用选择WiFi模块的时候，通信接口是尤为重要的一个参考条件，目前WiFi模块的通信接口主要分为
USB、WAN/LAN、I²C、I²S、SPI、SDIO及UART、PWM等，接下来SKYLAB君要介绍的是用于消费电子设备SDIO通信接口的小尺寸WiFi模
块WG223。
SDIO WiFi模块WG223
WG223是专门为实现嵌入式系统的无线局域网通信应用而设计的一款高性能、低成本、小尺寸并符合802.11b/g/n 标准的SDIO 接口(SDIO 1.1 / 2.0 / 3.0 兼容）WiFi模块。
用户使用WG223能够通过嵌入式硬件SDIO 接口高效快捷的扩展出无线局域网通信功能。
WG223。
基于Arduino 扩展板的wifi 模块网络串口调试
2 基于Arduino扩展板的wifi 模块网络串口调试2.1 问题描述：如何利用网络串口工具调试wifi模块？在这个部分内容中，咱们将一起探讨一下，对于一块新购买的wifi模块是否能够工作正常。
咱们主要从两个方面来考虑：1）从wifi硬件模块本身来看，看它的指示灯是否能够工作正常；2）利用网络串口工具来测试一下wifi模块是否能够工作正常。
值得指出的是，这里的网络串口工具有PC版和手机版。
2.2 硬件和软件为了测试新购买的wifi模块是否能够工作正常，需要以下的硬件和软件，如表2‐1所示。
表2-1：所需材料序号名称数量作用备注1 Wifi模块1块无线通信2 Arduino扩展板1块连接wifi 各种版本均可3 USB转串口RS232 1条转换连接4 5V1A电压适配器1个提供电压5 天线1个发送wifi信号可选6 PC软件 17 手机软件 1具体实物如图2‐1所示。
图2‐1 网络串口调试硬件实物图（1） wifi模块从图2‐1中所示的wifi模块有2排针脚，如果仔细看的话，wifi模块的针脚是标识的，图2‐1所示的wifi模块上有p1，p2字样，分别代表2排针脚，每排14个针脚。
当然不同wifi模块，其标识不一定相同。
如图2‐2所示的wifi模块，是一个带外壳的wifi模块（外壳有利于wifi模块散热），其针脚表示是用1和28表示，表示有28个针脚。
分成2排，每排的针脚数也是14个，其示意图如图2‐3所示。
各个针脚所表示的含义如表2‐1所示。
这28个针脚可以插入Arduino的扩展板上，将wifi无线信号转成串口信号。
一般地，wifi模块上贴有2个MAC地址，这主要起个寻址的作用（可参考第1课的wifi关联部分）。
图2‐2 带外壳的wifi模块图2‐3 wifi示意图 （单位：mm）表2‐1 wifi模块针脚接口定义序号 功能 方向 说明1 VCC Power In 5V 电源输入2 GND GND 电源地3 WLAN_LED O WIFI 启动指示4 VDD Power Out 3.3V 电源输出5 LINK2 O 网口2 连接指示6 USB_P I/O USB 信号+7 USB_M I/O USB 信号‐8 STA/GPIO_0 I/O 状态指示/GPIO_09 GPIO_1 I/O GPIO_110 ES/RST I 退出透传/恢复出厂值11 TX0P2 A 网口2 TX‐P12 TXON2 A 网口2 TX‐N13 RXIP1 A 网口1 RX‐P14 RXIN1 A 网口1 RX‐N15 RXIN2 A 网口2 RX‐P16 RXIP2 A 网口2 RX‐P17 TXON1 A 网口1 TX‐N18 TXOP1 A 网口1 TX‐P19 RTS_N/GPIO_2 I/O 串口2 RTS20 UART_RX I 串口1 RX21 UART_TX O 串口1 TX22 RXD/GPIO_3 I/O 串口2 RX23 LINK1 I/O 网口1 连接指示24 CTS_N/GPIO_4 O 串口1 CTS25 WPS/RST I WPS 按键/恢复出厂值26 TXD/GPIO_5 O 串口2 TX27 VDD_1_8 Power Out 网口1.8V 输出28 VCC Power In 5V 输入（2） Arduino扩展板如图2‐1所示，这块Arduino扩展板有个电源接口，为wifi模块供电；一个RS232接口，通过如图2‐1所示的USB转RS232线，可以将wifi转成RS232，再转成USB 信号。
YL-500IW 使用手册说明书
小功率无线数传模块YL-500IW使用手册--透明传输无协议—（版本号：V2.1）深圳捷迅易联科技有限公司电话：*************传真：*************邮箱：********************网站： 地址：深圳市南山区科技园中区科智西路1号科苑西工业区南23栋6楼目录目录 (2)一、产品概述 (3)二、产品特点 (3)三、应用领域 (4)四、尺寸引脚 (5)五、模块参数 (5)六、应用电路 (6)1接线说明 (6)2接线注意事项 (7)七、应用说明 (7)八、参数的配置 (7)（一）模块和电脑连接方法 (8)（二）上位机软件界面 (8)（三）用上位机软件修改参数 (8)（四）参数功能一览表 (9)（五）参数详解 (9)九、数据流介绍 (10)十、AT命令 (10)（一）参数格式 (10)（二）参数详解 (11)1检测电台处理 (11)2读写信道 (11)3读写空中速率 (11)4读写串口速率 (11)5读写ID (11)6写发射功率 (12)十一、组网应用 (12)十二、天线选择 (12)十三、使用须知 (13)1）数据延迟 (13)2）流量控制 (13)3）差错控制 (13)十四、注意事项 (13)十五、故障排除 (13)一、产品概述YL-500IW是一款高稳定性，低功耗，高性价比的无线模块，并且采用GFSK调制方式，增加了无线数据的稳定性。
YL-500IW是透明传输模块，在不改变客户的任何数据和协议的前提，完成无线传输数据功能。
YL-500IW在稳定性上面，软件做了非常多的检测措施，保证模块在任何情况下都不可能出现死机或不工作，完全符合工业级的设计标准。
该模块相对一般模块具有尺寸小，灵敏度高，传输距离远，通讯数率高，内部自动完成通讯协议转换和数据收发控制等特点。
用户可以通过我公司配置的上位机软件根据自己的需求灵活配置模块的串行速率，工作信道，发射功率，通讯数率等参数。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
WG219的应用：可用于需要串口透传的物联网应用，如智能排插、智能灯控、网状网络（WiFi Mesh）、工业无线控制、传感器网络、家庭自动化、安全ID标签、WiFi探针、WiFi热点
小尺寸低功耗串口WiFi模块WG219使用小结
万物互联的物联网中，允许电子设备连接到一个无线局域网（WLAN）的WiFi技术自然也成为香饽饽。而串口WiFi得益于其便捷的联网功能，让很多传统设备制造商看到了进入物联网的希望。WiFi模块选型应用中除了通讯接口，由于其功耗值直接关系着电子设备的待机时长，因此也有工程师更偏向于选择低功耗WiFi模块。
在上一篇《WiFi解决方案中WiFi模块的选择》中，小编也就WiFi模块的选型问题做了一些整理，本篇SKYLAB君就重点分析下小尺寸低功耗WiFi模块WG219的功能以及应用。
小尺寸低功耗WiFi模块WG219
WG219是一款基于ESP8266芯片的低功耗小（深度睡眠模式电流18uA）尺寸UART-WiFi透传模块，符合802.11b/g/n无线模块标准，专为移动设备和物联网应用设计，可将用户的物理设备连接到WiFi无线网络上，进行互联网或局域网通信，实现联网功能。另外WG219仅需要通过出串口使用AT指令控制，就能满足大部分的网络功能需求。
WiFi模块WG219支持拥有SW on-chip完整的应用程序的超低功率设备的快速程序开发应用。这使WG219成为高集成、低功耗的自动化和传感器解决方案中是一个很好的选择。
WG219针对企业、智能电网、家庭自动化和控制客户端应用及特定情况下少数据发送和接收控制进行了优化，能够为客户提供安全、稳定、简单与快速开发物联网的无线应用，缩短产品的开发周期。
