豪顿华离心风机安装
现场服务部 豪顿华
2003.7
离心风机结构
入口箱
风机机壳
入口导流锥
联轴器
轴承 风机底座
Байду номын сангаас
驱动
入口导叶调节 主轴 叶轮 风机机壳
风机转子
混凝土基础检查
• 标高及地脚螺栓位置 • 灌浆表面清理 • 基础划线
安装轴承座支座
• 轴承座支座划线 • 轴承座支座就位 • 用支撑垫片将轴承座支座
垫起约50ｍｍ • 轴承座支座调平 • 调整两支座使其中轴线在
一条直线上 • 轴承座支座地脚螺栓灌浆
风机下半部分外壳就位
• 用垫片调整其垂直和水平度
安装轴承座
• 将轴承座安装在轴承支座上 • 轴承座和轴承座支座之间加2至5mm厚的垫片 • 复查水平度 • 合格后拧紧轴承座的紧固螺栓 • 注意拧紧螺栓时不要使底座变形
最终组装机壳和进气箱
• 将机壳和进气箱组的可拆卸部分就位并用螺栓连接 • 螺栓连接集流器法兰和机壳进气箱侧板 • 集流器间隙检查
安装主轴密封
• 碳环密封 • 聚四氟乙烯
安装入口调节门及执行机构
安装主电机及联轴器
联轴器找正
其它
• 风机及主电机地脚螺栓灌浆 • 润滑油系统安装 • 二次灌浆 • 养护 • 试运前检查 • 试运行
安装风机轴承
• 电磁感应加热 • 油浴加热 • 烤箱加热 • ＜125℃ • 禁止使用火焰直接加热的方法
安装叶轮/主轴
• 将集流器串在主轴上 • 吊起叶轮/主轴组并确保水平 • 将其小心落至轴承座上 • 用少量螺栓将集流器连在侧板上 • 风机主轴的找正
轴承及轴承箱组装
• 轴承箱清理 • 轴端工艺孔清理 • 检查轴承间隙 • 甩油环检查 • 安装轴承箱上盖及端盖 • 注油
离心风机安装技术要求
离心风机安装技术要求
离心风机是一种广泛应用于工业、建筑、通风、空调等领域的设备。
在安装离心风机时，需要遵循一些技术要求，以确保其正常运行和安全使用。
1. 安装位置：离心风机应安装在通风系统中的合适位置，避免受到外部冷热源的影响，同时要确保通风系统的稳定性。
2. 支撑结构：离心风机的支撑结构应牢固可靠，能够承受风机本身的重量和振动，同时也要注意支撑结构与风机的安装位置和方向的匹配。
3. 连接管道：离心风机与其连接的管道应符合要求，连接处应密封良好，避免漏风现象。
同时，离心风机与排风管道的连接处应设置止回阀，防止空气逆流。
4. 电气设备：离心风机的电气设备应符合相关标准要求，电气接线应牢固可靠。
在安装时，应将电气设备与风机机体有效隔离，避免短路和漏电现象。
5. 操作维护：离心风机的操作和维护应按照说明书进行，定期进行保养和检查，确保其正常运行和安全使用。
总之，在安装离心风机时，应严格遵循上述技术要求，确保其安装质量和安全性，从而保证离心风机的正常运行和长期使用。
- 1 -。
离心风机组装步骤
离心风机组装步骤嘿，你问离心风机组装步骤啊？那咱就来聊聊。
第一步呢，得先把零件都准备好哇。
就像做饭得先有菜有调料一样。
把叶轮、机壳、电机、底座啥的都摆出来，检查检查有没有缺的、坏的。
要是少了个零件，那可就组装不起来喽。
第二步，把底座放好。
这底座就像离心风机的“脚”，得放稳了。
找个平的地方，把底座摆端正，要是歪歪扭扭的，等会儿风机转起来可不得晃悠嘛。
第三步，装电机。
把电机小心翼翼地放在底座上，对准安装孔。
这电机可是离心风机的“心脏”，可得装好了。
用螺丝把电机固定在底座上，拧紧喽，别让它松动。
第四步，装叶轮。
叶轮就像风机的“翅膀”，得装得合适。
把叶轮套在电机轴上，用键或者螺母固定好。
注意叶轮的方向可别装反了，不然风机就吹不出风或者吸不进风啦。
第五步，装机壳。
把机壳罩在叶轮和电机外面，就像给它们穿了个“外套”。
机壳要安装牢固，不能有缝隙，不然风会从缝隙里跑出去，影响风机的效率。
第六步，连接管道。
如果需要连接管道，就得把管道和风机的进出口连接好。
用密封胶或者法兰盘把连接处密封好，别让风漏出去。
第七步，检查调试。
组装好了之后，可不能马上就用。
得检查检查各个零件安装得对不对，有没有松动的地方。
然后接通电源，试一下风机转不转，风向对不对，声音大不大。
要是有问题，就得赶紧调整。
比如说我有个朋友在工厂里负责组装离心风机。
他每次组装的时候都特别认真，按照步骤一步一步来。
有一次他组装完了一台风机，试机的时候发现声音特别大。
他就仔细检查，发现是叶轮安装得有点歪。
他赶紧调整了叶轮的位置，重新试机，声音就小了很多。
所以啊，组装离心风机可不能马虎，每个步骤都得做好，这样才能保证风机正常工作。
离心鼓风机安装施工方案
离心鼓风机安装施工方案离心鼓风机是一种广泛应用于工业生产中的设备，它能够提供稳定的气流和压力，广泛用于通风、换气、排尘等工业领域。
为了确保离心鼓风机的正常运行和安全使用，正确的安装施工方案至关重要。
下面将介绍离心鼓风机的安装施工方案。
准备工作在进行离心鼓风机的安装之前，首先需要进行一些准备工作。
首先要确认安装位置的场地条件和空间尺寸是否符合离心鼓风机的安装要求。
其次，要检查设备包装是否完好无损，然后准备好安装所需的工具和材料。
安装施工步骤1.辅助设备准备：在安装离心鼓风机之前，需要将所有辅助设备准备好，确保安装过程顺利进行。
这包括连接管道、阀门、密封件等。
2.安装底座：首先安装底座，确保底座水平并且能够承受离心鼓风机的重量。
底座的高度和尺寸要符合设备的要求。
3.安装主体设备：将离心鼓风机主体设备放置在底座上，然后根据设备安装说明书正确连接辅助设备和管道。
4.连接电源：将离心鼓风机与电源连接，确保电源线路符合安全标准，并进行必要的接地处理。
5.检查并调试：在安装完成后，需要对离心鼓风机进行检查和调试，确保设备运转正常，无异常噪音和振动。
安全注意事项在安装离心鼓风机时，需要注意以下安全事项：1.注意电气安全：安装电气设备时，务必断开电源，避免发生电击事故。
2.防止震动：在安装过程中，要确保设备安装牢固，避免因震动而引起设备损坏或安全事故。
3.使用合适工具：在安装过程中使用合适的工具，确保操作安全。
4.请专业人员操作：如不懂操作，务必请专业人员进行安装，避免因操作不当导致事故。
收尾工作安装完成后，需要对施工现场进行清理，清除垃圾和杂物，确保工作区域整洁。
同时，对安装过程中产生的废旧物品进行分类处理，做好环保工作。
以上就是离心鼓风机安装施工方案的介绍，仔细遵循安装步骤和相关安全事项，可以确保离心鼓风机的安装质量和使用安全。
希望本文能对您有所帮助。
离心风机安装流程
离心风机的安装流程如下：
在安装轴承箱时，应注意在电动机末端附近有一个径向推力支座，在另一端是一个径向支座。
在支承箱底与支承箱分离的情况下，先将支座插入底脚螺栓，然后将支座上的支座固定好，再把支座固定在支座上。
注意轴承盒的定位标志或锥形销钉的定位，在确定了推力的方位后，即可到位。
如果支承箱的下部已经用螺栓与基座连接，并且已经用锥形销钉进行了定位，此时不可再次拆卸，只要将支承箱底和基座一起吊起即可。
以轴孔为基准找对主轴的水平度，轴向水平偏差和横向水平偏差均为0.05/1000。
此外，还要注意在安装时轴承档处不允许起吊，应选择空档处起吊；起吊部位应垫好软质垫物，转子起吊应保持水平，切不可倾斜起吊等。

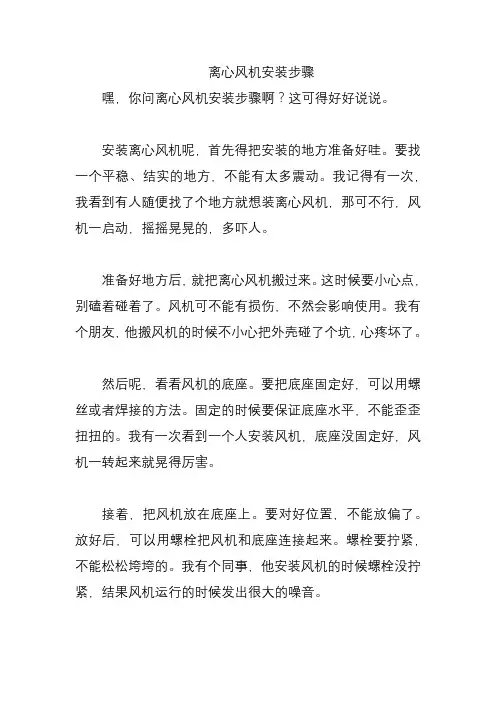

离心风机安装步骤
离心风机安装步骤嘿，你问离心风机安装步骤啊？这可得好好说说。
安装离心风机呢，首先得把安装的地方准备好哇。
要找一个平稳、结实的地方，不能有太多震动。
我记得有一次，我看到有人随便找了个地方就想装离心风机，那可不行，风机一启动，摇摇晃晃的，多吓人。
准备好地方后，就把离心风机搬过来。
这时候要小心点，别磕着碰着了。
风机可不能有损伤，不然会影响使用。
我有个朋友，他搬风机的时候不小心把外壳碰了个坑，心疼坏了。
然后呢，看看风机的底座。
要把底座固定好，可以用螺丝或者焊接的方法。
固定的时候要保证底座水平，不能歪歪扭扭的。
我有一次看到一个人安装风机，底座没固定好，风机一转起来就晃得厉害。
接着，把风机放在底座上。
要对好位置，不能放偏了。
放好后，可以用螺栓把风机和底座连接起来。
螺栓要拧紧，不能松松垮垮的。
我有个同事，他安装风机的时候螺栓没拧紧，结果风机运行的时候发出很大的噪音。
还有啊，要连接好管道。
管道要和风机的进出口连接紧密，不能有漏气的地方。
可以用密封胶或者垫片来保证密封性。
我有一次看到一个安装现场，管道连接不好，风都漏出去了，风机的效果大打折扣。
另外呢，安装好后要检查一下电气部分。
看看电线有没有接好，开关有没有正常工作。
我有个朋友，他安装完风机后没检查电气部分，结果一开机就跳闸了。
最后，启动风机，看看运行情况。
听听有没有异常的声音，看看风量和风压是否正常。
如果有问题，要及时调整。
我有一次看到一个工厂安装离心风机，安装好后试机，发现风量不够，后来检查发现是管道堵塞了。
我给你讲个事儿吧。
有一次我去一个工厂，看到他们在安装离心风机。
工人师傅们可认真了，一步一步地按照步骤来。
他们先准备好地方，固定好底座，安装好风机，连接好管道，检查好电气部分，最后试机。
风机运行得很平稳，效果非常好。
从那以后，我就觉得离心风机安装要注意这些步骤。
所以啊，离心风机安装步骤有准备好地方、搬风机、固定底座、放风机连接底座、连接管道、检查电气部分、启动试机。
离心风机安装、维护、使用说明书（附调节阀安装位置）
离心风机安装、维护、使用说明书（附调节阀安装位置）特别提醒：风机的调节阀一般仅有进口风量调节阀，所以调节阀一般安装在风机的进口处。
离心风机的传动方式、旋转方向和出口角度见下图风机结构及配置描述：离心风机由机壳、叶轮、集流器、传动组、联轴器（皮带轮）、联轴器（三角带）保护罩、减震台座减震器，电动机、进口风量调节阀、地脚螺栓等部件组成。
转动部件（叶轮、轴、轴套等）通过I-DEAS（美国SDRC公司进口）软件进行有限元计算和强度校核，确保风机的第一临界转速高于工作转速的1.4倍，且强度满足地震烈度为六级的要求。
出厂的风机都有标牌，内容包括风机型号、设备编号、流量、功率、转速、旋转方向、制造厂家、地址、出厂编号、出厂日期等，并且电机等外购件也有相应的标牌；风机、电机均配有润滑油脂牌号及注油时间的警示牌。
为了确保设备运行时的安全性，采用联轴器（三角带）传动的风机，配有可拆的保护罩，并保证外观美观。
风机各联接部分均采用PFF胶条密封，主轴穿过机壳部分采用迷宫式填料密封，确保气体不泄漏。
风机轴承采用SKF轴承，配套润滑油，为了确保轴承温升不超过40℃，轴承最高温度不超过70℃，对于介质温度高于80℃的风机采用冷却风扇冷却，对于介质温度高于180℃的风机采用冷却水冷却，带走大部份热量，确保轴承温度不会升得太高。
部件结构描述：1机壳：（1）为便于安装和维修，风机配有起吊吊环和观察检修口，便于对设备运转情况进行监控，便于维修和保养。
（2）大型风机机壳14号以上采用上、下剖分结构，方便了安装与维护。
（4）机壳侧板、蜗板通过I-DEAS（美国SDRC公司进口）软件进行有限元计算和强度校核，并用加强筋板有针对性的进行补强，确保机壳足够的刚度和强度。
2、叶轮：（1）叶轮均经过静、动平衡的校验，确保平衡精度等级小于G4.0级。
（2）叶轮的前盘、后盘、叶片采用激光切割下料，模具成型，机壳和叶轮为日本进口NAS数控焊接机器人自动焊接成型，并采用无损探伤检查，确保使用强度和性能稳定可靠。
离心风机安装
(10)、离心通风机A、安装依据风机安装依据设计施工图、设备技术文件、GB50275-1998《压缩机、风机、泵安装工程施工及验收规范》及“本方案机械设备安装通用部分”的要求进行。
B、安装程序施工准备→基础验收复测→设备出库清点→清洗、注油、封闭→垫铁设置→风机就位找正固定→水、油冷却系统试压→试运转→交工。
C、安装要点及要求a、基础验收、复测、划线风机就位前，对设备基础的位置及几何尺寸进行严格的复检验收，允许偏差见下表；设备基础表面和地脚螺栓预留孔中的油污、碎石、泥土、积水等均清理干净；按施工图中有关建筑物的轴线或边缘线、标高线，划定设备安装基准线。
风机基础允许偏差表b、设备出库清点(a)、设备出库使用汽车起重机及载重汽车进行。
(b)、按设备装箱单清点风机的零件、部件和配套件齐全，核对叶轮、机壳和其它部位的主要安装尺寸，并与设计相符，风机进口和出口的方向(或角度)与设计相符；叶轮旋转方向和定子导流片的导流方向符合设备技术文件的规定。
风机外露部分各加工面无锈蚀，转子的叶轮和轴颈等主要零件、部件的重要部位无碰伤和明显的变形。
整体出厂的风机，进气口和排气口应有盖板遮盖，c、风机清洗(a)、将机壳和轴承箱拆开并清洗转子、轴承箱体和轴承；叶轮直接装在电动机轴上的风机可不拆卸。
(b)、轴承的冷却水管路畅通，并对整个系统进行试压，试验压力符合设备技术文件的规定。
(c)、调节机构清洗洁净，转动灵活。
d、垫铁设置设备基础预留50mm的磨平层，在此高度上加钢板，第一层钢板为平板，平板要求平整，上表面需刨削加工，达到粗糙度为Ra=12.5 m，第二、三层采用斜垫铁，每组垫板不能超过三块，垫板设置在地脚螺栓边上，找平后点焊固定，见“垫板放置及找平”图。
e、风机就位找正、调整及要求(a)、风机安装采用整体吊装法，用汽车起重机将风机吊起，放在基础上就位，通过中心线标记控制设备位置，搬运和吊装时，绳索不得捆缚在转子和机壳上盖或轴承上盖的吊耳上。
离心风机安装使用说明书
离心风机安装使用说明书离心风机安装使用说明书一.安装注意事项:1.安装扩散筒离心风机出风口没有接管道直接露于大气中,通常在风机出风口安装(如左图)的扩散筒,这样可以避免压力损失,气流扰动,扩散筒的锥度∝15 高度等于1°1.5倍风机出口宽度2.安装排气弯管Don't(不合理) Do(合理)离心风机出风口安装弯管时,弯管的弯向要于风机页的旋转方向一致,而且管道的折弯处建议安装圆弧形分离板(如左图),这样可以改善气流的工作状况,从而减小系统的压力损失.3.安装方形进气室Don't(不合理) Do(合理)离心风机安装方形进气室时,进气室折弯处要安装圆弧形分离板, 进风口处安装导流板,而且风室要尽量大,进气室W/R<1.0(如左图),这样可以避免气流在风室中形成涡流,降低压力损失,减小系统的噪音.4.安装圆形进气室Don't(不合理 Do(合理)离心风机进风口安装圆形管道时,管道应直接,平滑地于风机联结(如左图),这样可以避免由弯形管道所引起的流通面积减小,而产生的紊流区和压力损失,降低系统噪音.5.进出风口有障碍物Don't(不合理) Do(合理)离心风机进出风口有障碍物(如左图),将回阻扰气流流向风机,导致气流扰动,从而使系统阻力增加,流量减少,噪音增大,所以进出风口与障碍物之间至少保证1.5倍管道直径的距离.6 管道进出口防护为了防止外界杂物吸入管道,导致管道堵塞,使得整个管道系统不能正常运行,在管道进出口要求安装安全防护网.二.使用注意事项:1.风机在第一次使用之前必须详细检查产品铭牌表示的电压和频率是否符合当地的要求,严格按照电机额定电压运行.2.风机运行前,必须先检查风机页与机壳之间有无碰撞摩擦,电机是否有接地,,绝缘是否良好.3.风机运行前,必须先检查页轮旋转方向是否正确,无误方可运转,在试运转中有异常声响和振动现象,应立即停机,切断电源进行排除,正常后才可使用.4.风机进风口垂直向下或向上进气时,电动机应更换压力轴承方可使用.5.风机输送介子的温度不应超过806.风机不应在水易喷洒和直接淋雨之处使用.7.风机不能在化学气体易腐蚀,易燃,易爆环境中使用.8.紧固风机的地基或支撑一定要牢固.9.风机管网连接要稳固,且不许将管道重量加在风机各部件上.10.管道中安装有调节门时,关机前要关掉风机进风调节门,出风调节门稍开,风机运转正常后逐渐打开调节门.三.维修与保养:1.只有风机设备完全正常的情况下方可运转.2.风机维修和保养时必须先切断电源后进行.3.风机应定期检查清楚风机内部渍垢等杂质防止锈蚀.4.风机在维修后开动时,则需注意风机各部位是否正常.以下情况不列入保养范围：1.马达缺相运行而导致产品损毁。
离心式风机的安装与检修
③ 冷却水是否畅通。
④ 轴封装置部位有无漏气现象。
⑤ 停车后，应检查转子有无轴向位移，或转子与机壳之间的间隙、叶轮与进风口的间隙等，与试车前比较有无变化。
⑥ 检查电器与仪表装置，有无损坏或失灵。
(5) 带负荷试运转连续运行16～24小时，然后进行风机系统检查。
04立即停车事件
(4) 在风机运行过程中，注意监控轴承的温度。轴承的温度在达到稳定之前的最初几个小时之内，温度值会直线上升，但随后会稳定在一个温度值。运行过程中，轴承温升不得超过40℃。注意监控轴承部的均方根振速测定值，其值不得超过4.0mm/s。并且，在风机运行过程中，还应该注意：
① 倾听转子运转声音是否正确，有无摩擦现象。
(1) 运行过程中的维护
在运行过程中，每隔一小时应将所有仪表的读数做好记录，如发现与上次记录有急剧变化时，应立即查明原因并排除。特别要注意对轴承温度、冷却水情况、运行的稳定性以及轴承箱部的油封的定期检查。此举的目的是为了保持风机良好的运行状况直至计划停机。
(2) 临时停机期间的检修
如果机组的其它设备在风机计划处停机，那么这个机会应用于风机的检修。风机主要的磨损件（密封、轴承等）需借此机会检查一下。手工清除叶轮杂质，检查叶轮的磨损状况。
⑥ 检查机组：检查基础表面有无明显的裂缝和缺陷、基础的地脚螺栓孔是否符合要求、基础是否平整等。
(2) 安装步骤
① 轴承箱的安装必须注意：靠近电机端的为径向-止推轴承箱，另一端为径向轴承箱。当轴承箱底座与轴承箱体分开时，先将底座放入底脚螺栓后，吊入基础就位,然后再安装轴承箱,并放入圆锥销定位。注意轴承箱配对标记或圆锥销位置，确认推力方向位置后，才能就位。若轴承箱下半已与底座用螺栓固定在一起，并已用圆锥销定位。这时，不许再拆开，只需将轴承箱下半与底座同时吊入基础就位。以轴孔为基准找对主轴的水平度，轴向水平偏差和横向水平偏差均为0.05/1000。
离心风机安装方法
离心风机安装方法
离心风机的安装方法如下：
1.安装前确认离心风机的型号规格是否符合安装要求并能满足风量和风压的要求。
2.确认离心风机的旋转方向，确保安装方向正确。
3.安装前需在离心风机进风口及出风口处检查有无其它杂物，如发现杂物需立即清理。
4.根据厂家提供的安装图，确定离心风机的安装位置。
5.将离心风机的安装底座牢固地安装在基础上，并确保底盘水平。
6.连接离心风机进风口和出风口的管道，确保管道连接牢固且无泄漏。
7.连接离心风机的电缆，确保接线正确无误。
8.进行空载试运行，确保离心风机运转正常并无异常噪音。
9.安装完毕后，对离心风机进行巡视，确认各部件的连接是否完好，如有问题及时处理。
