离心通风机的应用途径及安装方式
离心风机安装工程施工方案
一、工程概况本项目为离心风机安装工程，适用于风压低于3kPa（300mmH2O）范围内的中低压离心式或轴流式通风机，以及同等原理的各类型风机。
工程内容包括风机设备的安装、调试和试运行等。
二、施工准备1. 材料及主要机具准备：（1）通风、空调的风机安装所使用的主要材料，成品或半成品应有出厂合格证或质量鉴定文件。
（2）风机开箱检查，皮带轮、皮带、电机滑轨及地脚螺栓等部件应齐备，符合设计要求。
（3）风机轴承清洗，充填润滑剂其粘度应符合设计要求，不应使用变质或含有杂物的润滑剂。
（4）地脚螺栓灌注时，应使用与混凝土基础同等级混凝土，决不能使用失效水泥灌注。
（5）倒链、滑轮、绳索、撬棍、活动扳手、铁锤、钢丝钳、螺丝刀、水平尺、钢板尺、钢卷尺、线坠、平板车、高凳、电锤、油桶、刷子、棉布、棉丝等。
2. 作业条件：（1）施工现场环境，除机房内的装修和地面未完外，基本具备安装条件。
（2）风机安装应按照设计要求进行，并有施工员书面的质量、技术和安全交底。
三、施工工艺1. 基础验收：（1）风机安装前，应根据设计图纸对设备基础进行全面检查，是否符合尺寸要求。
（2）风机安装前，应在基础表面铲出麻面，以使二次浇灌的混凝土或水泥砂浆能与基础紧密结合。
2. 风机安装：（1）将风机设备放置在基础上面，确保设备水平。
（2）使用倒链、滑轮、绳索等工具将风机设备吊装到安装位置。
（3）安装地脚螺栓，确保风机设备固定牢固。
（4）调整风机设备，使其水平、垂直度符合设计要求。
（5）连接风机设备与电机，检查连接是否牢固。
（6）安装传动装置，确保传动平稳、无噪音。
（7）安装通风管道，连接风机设备与通风管道。
3. 调试与试运行：（1）对风机设备进行空载试验，检查设备运行是否正常。
（2）进行负载试验，调整风机设备转速和风量，使其符合设计要求。
（3）进行试运行，观察风机设备运行情况，确保设备安全、稳定运行。
四、安全措施1. 施工人员必须穿戴好个人防护用品，如安全帽、安全带、防护眼镜等。
离心式排风机安装施工方案及技术措施
离心式排风机安装施工方案及技术措施1.1安装方法1.2.1进口设备进口风机类设备采用整体安装法。
除非外方或甲方有特殊要求，一般不作解体。
说明书中无要求者一般采用垫铁安装。
说明书中内容与本方案要求不一致的，以说明书要求为准。
1.2.2国产设备国产风机类设备不管供货状态如何，如果制造厂和甲方没有特殊要求，一般采用解体安装法和有垫铁安装。
驱动电机功率＞45kw或甲方有特殊要求或怀疑电机有问题的，电机要在电气有关人员的配合下作抽芯检查。
≤45kw的不作解体。
电机的出厂日期大于12个月的，轴承要换油。
风机和轴承箱要全部解体、清洗、检查。
2.3安装程序2.3.1预留螺栓孔技术准备→基础验收→开箱检验→轴承箱安装→电机,风壳安装→一次找平找正→一次灌浆→解体清洗,组装→二次找平找正→二次灌浆→联轴节对中→工艺管道安装→联轴节复查→试车准备→单体试车→交工验收2.3.2预埋螺栓技术准备→基础验收→开箱检验→解体清洗→轴承箱安装→找平找正→电机风壳安装→灌浆→联轴节对中→工艺管道安装→联轴节复查→试车准备→单体试车→交工验收整体安装设备无解体、清洗、检查、组装等工程。
2.4主要安装技术要求2.4.1垫铁安装垫铁应根据设备重量和地脚螺栓尺寸计算后按规范选取，垫铁表面应平整，无飞边毛刺和氧化皮。
斜垫铁要成对使用，斜度以1／20为宜。
垫铁应安放在地脚螺栓两侧和其它受力集中处，地脚螺栓间距小于300毫M 时，可在地脚螺栓同一侧放置一组垫铁。
垫铁层数一般不超过4层，高度30～70毫M，相邻两组垫铁间距500毫M左右。
垫铁与设备底座应接触均匀，用0.05毫M塞尺检查时塞入长度不得超过垫铁长（宽）度的1／3。
设备找平找正后，垫铁组应露出设备底座10～30毫M，垫铁层间要进行点焊。
安装在钢架上的垫铁要与钢架焊牢。
垫铁安装后24小时内要进行二次灌浆。
2.4.2地脚螺栓地脚螺栓应垂直安装，与预留螺栓孔四周的间距不小于15毫M，且不得挨住底部。
离心风机安装施工方案
离心风机安装施工方案1. 简介离心风机是一种常见的通风设备，广泛应用于工业生产、商业建筑和民用建筑中。
本文档旨在提供一种有效的离心风机安装施工方案，以确保安全、高效地完成离心风机的安装工作。
2. 准备工作在开始安装离心风机之前，需要进行一些准备工作，以确保施工的顺利进行：•清理工作区域：确保工作区域干净整洁，没有杂物和障碍物。
•检查安装位置：确认离心风机的安装位置是否符合设计要求，并检查支架和基础是否稳固。
•准备材料和工具：将需要用到的材料和工具准备齐全，包括螺丝刀、螺母、螺栓等。
3. 安装步骤根据离心风机的具体型号和安装要求，以下是一般的安装步骤：步骤一：固定支架1.将支架放置在预定的安装位置，并用水平仪检查支架是否水平。
2.使用螺栓将支架固定在地面或墙壁上，确保支架稳固牢固。
步骤二：安装风机1.将离心风机放置在支架上，并用水平仪检查风机是否水平。
2.使用螺栓将风机与支架连接，确保连接紧固牢固。
步骤三：接线连接1.根据离心风机的电气接线图，将电源线与风机的电源接线盒连接。
2.检查接线是否正确，确保电源线与风机的接线盒连接牢固。
步骤四：测试运行1.打开电源，启动离心风机。
2.检查离心风机是否正常运转，是否有异常噪音或振动。
3.检查风机的各项指标是否符合设计要求，如气流量、静压等。
4. 安全注意事项在进行离心风机安装的过程中，需要注意以下安全事项：•确保工作区域通风良好，避免一氧化碳中毒的发生。
•使用适当的个人防护装备，如安全帽、安全鞋和手套等。
•注意风机运行时的旋转部件，避免造成意外伤害。
5. 维护保养安装完成后，离心风机需要定期进行维护保养，以确保正常运行和延长使用寿命。
以下是一些建议：•定期清理风机和风道，去除积尘和杂物，以保持通风效果。
•定期检查电气连接，确保接线盒没有松动或烧损现象。
•定期检查风机的运行情况，如噪音、振动等，及时发现并处理异常情况。
6. 结论通过本文档提供的离心风机安装施工方案，可以有效地指导工作人员进行离心风机的安装工作。
离心通风机及机泵安装施工方案
离心通风机及机泵安装施工方案（一）离心通风机安装1、离心通风机出库后，运至现场安装位置，应将主轴承座将主轴拆下清洗轴承机轴承箱，然后装配好，安装就位前应将底座的切削加工面清理干净，平整放置在基础上用或对斜垫铁找正、找平。
用水平仪在主轴上测量；纵向不水平度不应超过0.2/1000，横向不水平度不应超过0.3/1000。
2、机壳组装叶轮进气口与机壳进气口的轴向间隙应为叶轮外径的1/1000，径向间隙组均匀分布。
调整时应力求尽可能间隙小一些，这样能提高风机效率。
3、电动机与主轴间联轴器的安装、找正；联轴器不同轴度：径向位移不应超过0.05mm。
倾斜位移不应超过0.2/1000。
4、安装完毕后应以手动盘车转动灵活为准，另外，通(引)风机安装完毕后一概将吸风口的调节阀的叶片处于全关位置，并在调节阀连杆边用油漆作出“关”“开”方向的字样，以及全开、全关的上止点和下止点，以免在试车时辩别不清。
（二）、机泵安装1、机泵找平工作应符合以下要求:解体安装的泵,以泵体加工面为基准,泵的纵横向水平度允许偏差为0.05mm/m.;整体安装的泵,应以进出口法兰面为基准进行找平,机泵纵向水平度为0.05mm/m;横向水平度为0.01mm/m.2、机泵找正:主动轴与从动轴连接时,联轴器两轴的对中偏差:径向位移应不大于0.03mm,轴向位移应小于0.05mm/1000 mm.3、机泵灌浆⑴地脚螺栓预留孔的灌浆工作,必须在机器的初找平、找正后进行；二次灌浆层的灌浆应在隐蔽工程检查合格、设备的最终找平、找正后24小时内进行；与二次灌浆层相接触的底座底面应光洁无油垢，无防锈漆。
⑵二次灌浆层的高度一般为30～70mm，在捣实地脚螺栓预留孔中的混凝土时，不得使地脚螺栓歪斜。
⑶二次灌浆的基础表面须用水冲洗干净并浸湿。
当环境温度低于零度时，应采取防冻措施。
灌浆时须清除基础表面的积水。
⑷二次灌浆的灌浆工作，必须连续进行，不得分次浇灌。
4、机泵试运转前应检查⑴地脚螺栓紧固完毕，二次灌浆达到设计强度，抹面工作结束。

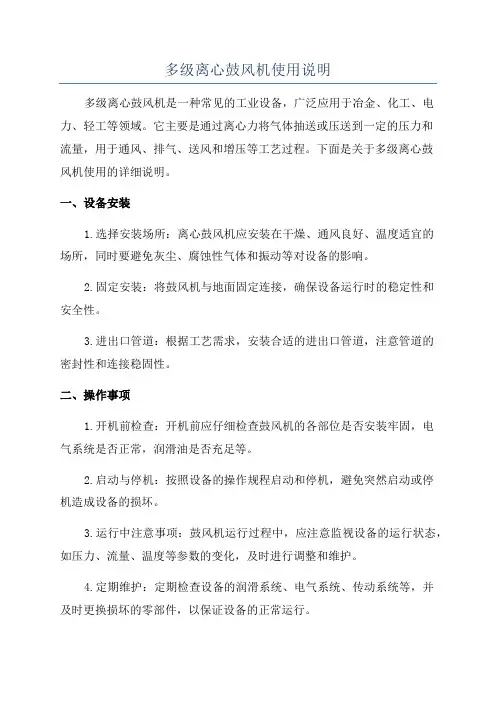

多级离心鼓风机使用说明
多级离心鼓风机使用说明多级离心鼓风机是一种常见的工业设备，广泛应用于冶金、化工、电力、轻工等领域。
它主要是通过离心力将气体抽送或压送到一定的压力和流量，用于通风、排气、送风和增压等工艺过程。
下面是关于多级离心鼓风机使用的详细说明。
一、设备安装1.选择安装场所：离心鼓风机应安装在干燥、通风良好、温度适宜的场所，同时要避免灰尘、腐蚀性气体和振动等对设备的影响。
2.固定安装：将鼓风机与地面固定连接，确保设备运行时的稳定性和安全性。
3.进出口管道：根据工艺需求，安装合适的进出口管道，注意管道的密封性和连接稳固性。
二、操作事项1.开机前检查：开机前应仔细检查鼓风机的各部位是否安装牢固，电气系统是否正常，润滑油是否充足等。
2.启动与停机：按照设备的操作规程启动和停机，避免突然启动或停机造成设备的损坏。
3.运行中注意事项：鼓风机运行过程中，应注意监视设备的运行状态，如压力、流量、温度等参数的变化，及时进行调整和维护。
4.定期维护：定期检查设备的润滑系统、电气系统、传动系统等，并及时更换损坏的零部件，以保证设备的正常运行。
三、安全注意事项1.禁止超负荷运行：严禁将鼓风机超负荷运行，以免设备损坏或发生事故。
2.防止过热：鼓风机长时间运行容易产生热量，应保证设备的良好散热，防止过热造成设备损坏。
3.防止堵塞：及时清理进出口管道和过滤器，防止灰尘、杂质等物质堵塞设备，影响正常运行。
4.避免逆流：离心鼓风机在停机后，要确保设备完全停止运转，避免气体逆流造成设备损坏。
5.避免液体进入：鼓风机是不能直接与液体接触的，防止液体进入设备，以免损坏设备。
四、故障处理1.噪音过大：若鼓风机运转时发出异常的噪音，可能是齿轮箱润滑不良或轴承磨损等原因，应及时检查修理。
2.振动过大：设备运行时产生较大的振动，可能是机械部件松动，轴承损坏等问题，应立即停机检修。
3.温度过高：设备运行时产生过高的温度，可能是润滑油不足或散热不良等原因，应及时进行检查和处理。
离心风机安装、维护、使用说明书（附调节阀安装位置）
离心风机安装、维护、使用说明书（附调节阀安装位置）特别提醒：风机的调节阀一般仅有进口风量调节阀，所以调节阀一般安装在风机的进口处。
离心风机的传动方式、旋转方向和出口角度见下图风机结构及配置描述：离心风机由机壳、叶轮、集流器、传动组、联轴器（皮带轮）、联轴器（三角带）保护罩、减震台座减震器，电动机、进口风量调节阀、地脚螺栓等部件组成。
转动部件（叶轮、轴、轴套等）通过I-DEAS（美国SDRC公司进口）软件进行有限元计算和强度校核，确保风机的第一临界转速高于工作转速的1.4倍，且强度满足地震烈度为六级的要求。
出厂的风机都有标牌，内容包括风机型号、设备编号、流量、功率、转速、旋转方向、制造厂家、地址、出厂编号、出厂日期等，并且电机等外购件也有相应的标牌；风机、电机均配有润滑油脂牌号及注油时间的警示牌。
为了确保设备运行时的安全性，采用联轴器（三角带）传动的风机，配有可拆的保护罩，并保证外观美观。
风机各联接部分均采用PFF胶条密封，主轴穿过机壳部分采用迷宫式填料密封，确保气体不泄漏。
风机轴承采用SKF轴承，配套润滑油，为了确保轴承温升不超过40℃，轴承最高温度不超过70℃，对于介质温度高于80℃的风机采用冷却风扇冷却，对于介质温度高于180℃的风机采用冷却水冷却，带走大部份热量，确保轴承温度不会升得太高。
部件结构描述：1机壳：（1）为便于安装和维修，风机配有起吊吊环和观察检修口，便于对设备运转情况进行监控，便于维修和保养。
（2）大型风机机壳14号以上采用上、下剖分结构，方便了安装与维护。
（4）机壳侧板、蜗板通过I-DEAS（美国SDRC公司进口）软件进行有限元计算和强度校核，并用加强筋板有针对性的进行补强，确保机壳足够的刚度和强度。
2、叶轮：（1）叶轮均经过静、动平衡的校验，确保平衡精度等级小于G4.0级。
（2）叶轮的前盘、后盘、叶片采用激光切割下料，模具成型，机壳和叶轮为日本进口NAS数控焊接机器人自动焊接成型，并采用无损探伤检查，确保使用强度和性能稳定可靠。
离心风机安装使用说明书
离心风机安装使用说明书离心风机安装使用说明书一.安装注意事项:1.安装扩散筒离心风机出风口没有接管道直接露于大气中,通常在风机出风口安装(如左图)的扩散筒,这样可以避免压力损失,气流扰动,扩散筒的锥度∝15 高度等于1°1.5倍风机出口宽度2.安装排气弯管Don't(不合理) Do(合理)离心风机出风口安装弯管时,弯管的弯向要于风机页的旋转方向一致,而且管道的折弯处建议安装圆弧形分离板(如左图),这样可以改善气流的工作状况,从而减小系统的压力损失.3.安装方形进气室Don't(不合理) Do(合理)离心风机安装方形进气室时,进气室折弯处要安装圆弧形分离板, 进风口处安装导流板,而且风室要尽量大,进气室W/R<1.0(如左图),这样可以避免气流在风室中形成涡流,降低压力损失,减小系统的噪音.4.安装圆形进气室Don't(不合理 Do(合理)离心风机进风口安装圆形管道时,管道应直接,平滑地于风机联结(如左图),这样可以避免由弯形管道所引起的流通面积减小,而产生的紊流区和压力损失,降低系统噪音.5.进出风口有障碍物Don't(不合理) Do(合理)离心风机进出风口有障碍物(如左图),将回阻扰气流流向风机,导致气流扰动,从而使系统阻力增加,流量减少,噪音增大,所以进出风口与障碍物之间至少保证1.5倍管道直径的距离.6 管道进出口防护为了防止外界杂物吸入管道,导致管道堵塞,使得整个管道系统不能正常运行,在管道进出口要求安装安全防护网.二.使用注意事项:1.风机在第一次使用之前必须详细检查产品铭牌表示的电压和频率是否符合当地的要求,严格按照电机额定电压运行.2.风机运行前,必须先检查风机页与机壳之间有无碰撞摩擦,电机是否有接地,,绝缘是否良好.3.风机运行前,必须先检查页轮旋转方向是否正确,无误方可运转,在试运转中有异常声响和振动现象,应立即停机,切断电源进行排除,正常后才可使用.4.风机进风口垂直向下或向上进气时,电动机应更换压力轴承方可使用.5.风机输送介子的温度不应超过806.风机不应在水易喷洒和直接淋雨之处使用.7.风机不能在化学气体易腐蚀,易燃,易爆环境中使用.8.紧固风机的地基或支撑一定要牢固.9.风机管网连接要稳固,且不许将管道重量加在风机各部件上.10.管道中安装有调节门时,关机前要关掉风机进风调节门,出风调节门稍开,风机运转正常后逐渐打开调节门.三.维修与保养:1.只有风机设备完全正常的情况下方可运转.2.风机维修和保养时必须先切断电源后进行.3.风机应定期检查清楚风机内部渍垢等杂质防止锈蚀.4.风机在维修后开动时,则需注意风机各部位是否正常.以下情况不列入保养范围：1.马达缺相运行而导致产品损毁。
离心式通风机的安装与使用
轴承箱振动剧烈
第四节
离心式通风机的安装与使用
四、离心式通风机的主要故障及产生原因 风机主要故障及其产生原因 轴承箱振动强烈。 润滑油质量不良，变质，填充过多或含有粉尘粘砂 、 轴承温升过高 污垢等杂质； 轴承箱盖座联接螺栓的紧力过大或过小； 轴与滚动轴承安装歪斜，前后两轴承不同心； 滚动轴承损坏。 两皮带位置不在一中线上，使皮带从小皮带轮上滑 下 两皮带轮距离较近或皮带过长
第四节
离心式通风机的安装与使用
一、离心式通风机的安装
风机进风口与叶轮之间的间隙对风机出风量影响很大，安装时应按图 纸进行较正。 安装风机时，进风口管道可直接利用进风口本身的螺栓进行连接，但 输气系统的管道重量不应加在机壳上，应另加支撑。 风机安装完毕后，需用手或杠杆拔动转子，检查是否过紧，过松或碰 撞现象，如无，方可进行试转。
第二章 通 风 机
第四节 离心式通风机的安装与使用
第四节
离心式通风机的安装与使用
一、离心式通风机的安装
风机在安装前，必须对风机各部分机件进行检查，特别对叶轮主轴和 轴承等主要部件应细致检验。 风机的基础（或基座），一般小型风机的重量不大，所需动力较小， 基座比较简单，可采用钢结构基座。但大、中型离心风机一般要求在地面 上有永久性的混凝土基础。 安装风机必须保证机轴的水平位置。采用联轴器传动的风机，风机主 轴与电动机轴的不同凡度误差小于0.05毫米，联轴器端面不平行度误差应 小于0.01毫米。
第四节
离心式通风机的安装与使用
四、离心式通风机的主要故障及产生原因 风机主要故障及其产生原因 故障名称 产生原因 风机轴与电动机轴不同心，联轴器装歪。 机壳或进风口与叶轮摩擦。 基础的刚度不够或不牢固。 叶轮轴盘与轴松动，联轴器螺栓活动。 叶轮铆钉松动或轮盘变形。 机壳与支架，轴Байду номын сангаас箱与支架，轴承箱与座 等联接螺栓松动。 风机进出气管道的安装不良，产生振动。 转子不平衡。
