拉曼光谱在石墨烯结构表征中的应用
石墨烯拉曼光谱
石墨烯拉曼光谱石墨烯是一种特殊的碳材料，其特殊的结构使它成为研究新型纳米材料的热门材料。
石墨烯的X射线衍射模式表明，其具有一层碳原子组成的矩阵结构。
它的拉曼光谱（Raman）可以用来检测石墨烯的形态、厚度和分布情况。
石墨烯拉曼光谱技术被用于石墨烯的结构表征、形态特征、分子动力学性质以及控制其制备过程中的参数等研究方面。
石墨烯拉曼光谱可以表示为一维拉曼光谱，一维拉曼光谱可以为材料表征提供较好的信息。
该技术允许研究者确定石墨烯的结构、层次和尺寸。
拉曼光谱可以识别振动模式，表征石墨烯的结构，用以检测石墨烯的形态和尺寸。
由于石墨烯拉曼光谱十分敏感，可以用来检测微小的层数及其结构变化，因此这种技术性能优异。
石墨烯拉曼光谱可以用来研究石墨烯的形态和尺寸，检测石墨烯厚度及其分布情况，用以推动石墨烯的科学研究。
其中，石墨烯拉曼光谱的高度灵敏性可以用来研究石墨烯的结构表征、形态特征和分子动力学性质，用以推动其制备过程中的参数研究。
石墨烯拉曼光谱可以帮助研究者更好地掌握其在物理、材料和生物领域的性质，发掘并应用其独特的性质，从而推进石墨烯的工程应用。
石墨烯拉曼光谱是一种高级技术，由于其灵敏性高，其应用更加广泛。
研究者可以使用石墨烯拉曼光谱来表征复合材料中的各种碳粒子，从而获得良好的局部信息，有助于研究者更好地理解石墨烯的结构和物理性质。
石墨烯拉曼光谱是一种高效能、灵敏度高的技术，它可以有效揭示出石墨烯的形态、厚度和分布情况。
在石墨烯研究过程中，拉曼光谱作为一种非常有效的表征技术，可以帮助研究者更好地探索石墨烯的特性和应用，从而推动石墨烯及其相关应用领域的发展。
综上所述，石墨烯拉曼光谱是一种极其重要的表征技术。
它可以获得更多的石墨烯的结构、层次和尺寸信息，可以对石墨烯的形态和厚度进行检测，还可以帮助研究石墨烯的结构表征、形态特征、分子动力学性质以及控制其制备过程中的参数，通过表征技术的应用，可以更好地利用石墨烯的特性及其在物理、材料和生物学研究中的作用，推动石墨烯及相关领域的发展，为我们的社会建设做出贡献。

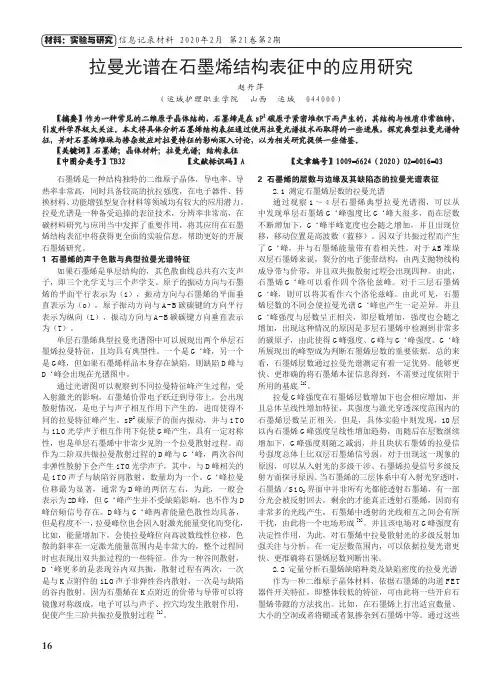

拉曼光谱在石墨烯结构表征中的应用研究
石墨烯是一种结构独特的二维原子晶体，导电率、导热率非常高，同时具备较高的抗拉强度，在电子器件、转换材料、功能增强型复合材料等领域均有较大的应用潜力。
拉曼光谱是一种备受追捧的表征技术，分辨率非常高，在碳材料研究与应用当中发挥了重要作用，将其应用在石墨烯结构表征中将获得更全面的实验信息，帮助更好的开展石墨烯研究。
1 石墨烯的声子色散与典型拉曼光谱特征如果石墨烯是单层结构的，其色散曲线总共有六支声子，即三个光学支与三个声学支。
原子的振动方向与石墨烯的平面平行表示为（i），振动方向与石墨烯的平面垂直表示为（o），原子振动方向与A-B碳碳键的方向平行表示为纵向（L），振动方向与A-B碳碳键方向垂直表示为（T）。
单层石墨烯典型拉曼光谱图中可以展现出两个单层石墨烯拉曼特征，且均具有典型性。
一个是G‘峰，另一个是G峰，但如果石墨烯样品本身存在缺陷，则缺陷D峰与D‘峰会出现在光谱图中。
通过光谱图可以观察到不同拉曼特征峰产生过程，受入射激光的影响，石墨烯价带电子跃迁到导带上，会出现散射情况，是电子与声子相互作用下产生的，进而使得不同的拉曼特征峰产生。
sP2碳原子的面内振动，并与iTO 与iLO光学声子相互作用下促使G峰产生，具有一定对称性，也是单层石墨烯中非常少见的一个拉曼散射过程。
而作为二阶双共振拉曼散射过程的D峰与G‘峰，两次谷间非弹性散射下会产生iTO光学声子，其中，与D峰相关的是iTO声子与缺陷谷间散射，数量均为一个。
G‘峰拉曼位移最为显著，通常为D峰的两倍左右，为此，一般会表示为2D峰，但G‘峰产生并不受缺陷影响，也不作为D 峰倍频信号存在。
D峰与G‘峰两者能量色散性均具备，但是程度不一，拉曼峰位也会因入射激光能量变化而变化，比如，能量增加下，会使拉曼峰位向高波数线性位移，色散的斜率在一定激光能量范围内是非常大的，整个过程同时也表现出双共振过程的一些特征。
作为一种谷间散射，D‘峰更多的是表现谷内双共振，散射过程有两次，一次是与K点附件的iLO声子非弹性谷内散射，一次是与缺陷的谷内散射。
石墨烯的表征
石墨烯的表征方法拉曼光谱分析拉曼光谱是碳材料分析与表征的最好工具之一。
图1是石墨、氧化石墨和石墨烯的拉曼光谱。
从图中看出石墨仅在1576 cm-1处存在一个尖而强的吸收峰(G 峰)，对应于E2g光学模的一阶拉曼散射，说明石墨的结构非常规整。
当石墨被氧化后，氧化石墨的G峰已经变宽，且移至1578 cm-1处，并且还在1345 cm-1处出现一个新的较强的吸收峰(D峰)，表明石墨被氧化后，结构中一部分sp2杂化碳原子转化成sp3杂化结构，即石墨层中的C=C双键被破坏。
此外G带与D带的强度比也表示sp2/sp3碳原子比。
这进一步说明氧化石墨中sp2杂化碳层平面长度比石墨的减小。
当氧化石墨被还原后，还原氧化石墨即石墨烯的拉曼光谱图中也包含有类似氧化石墨的峰位。
石墨烯拉曼光谱图中两个峰(D与G)的强度比高于氧化石墨的，表明石墨烯中sp2杂化碳原子数比sp3杂化碳原子数多，也就是说石墨烯中sp2杂化碳层平面的平均尺寸比氧化石墨的大。
这说明了在本实验条件下氧化石墨被还原时，它只有一部分sp3杂化碳原子被还原成sp2杂化碳原子，即氧化石墨的还原状态结构不可能被完全恢复到原有的石墨状态，也就是说石墨烯的结构和石墨结构还是有差别的。
图1. 石墨(a)、氧化石墨(b)、石墨烯(c)拉曼光谱X-射线衍射分析图2是石墨、氧化石墨和石墨烯的XRD图。
从图中可以看出石墨在2θ约为26°附近出现一个很尖很强的衍射峰，即石墨(002)面的衍射峰，说明纯石墨微晶片层的空间排列非常规整。
石墨被氧化后，石墨(002)面的衍射峰非常小，但在2θ 约为10.6°附近出现很强的衍射峰，即氧化石墨(001)面的衍射峰。
这说明石墨的晶型被破坏，生成了新的晶体结构。
当氧化石墨被还原成石墨烯，石墨烯在2θ约为23°附近出现衍射峰，这与石墨的衍射峰位置相近，但衍射峰变宽，强度减弱。
这是由于还原后，石墨片层尺寸更加缩小，晶体结构的完整性下降，无序度增加。
石墨烯表征方法
石墨烯表征方法石墨烯是一种由碳原子构成的二维材料，具有极高的导电性和热导性，以及出色的机械强度和柔韧性。
由于石墨烯的独特性质，人们对其进行了广泛的研究和应用。
为了更好地理解和表征石墨烯材料，科学家们开发了多种表征方法。
一、原子力显微镜(AFM)原子力显微镜是一种常用的石墨烯表征方法之一。
它通过探测表面的力与距离关系，可以获得石墨烯的拓扑结构和力学性质。
AFM可以实现纳米级的分辨率，可以直接观察到石墨烯的原子级结构。
同时，AFM还可以测量石墨烯的厚度，从而确定其层数。
二、扫描电子显微镜(SEM)扫描电子显微镜是一种常用的表面形貌表征方法。
通过聚焦电子束，扫描样品表面，并测量电子的反射或散射信号，可以获得石墨烯的表面形貌和微观结构。
SEM具有高分辨率和大深度视场的优点，可以对大面积的石墨烯样品进行观察和分析。
三、透射电子显微镜(TEM)透射电子显微镜是一种常用的石墨烯表征方法之一。
它通过透射电子束，并测量透射电子的衍射图样，可以获得石墨烯的晶体结构和晶格参数。
TEM具有极高的分辨率，可以实现原子级的观察和分析。
同时，TEM还可以通过能谱分析等技术，获得石墨烯的化学成分和元素分布信息。
四、拉曼光谱(Raman)拉曼光谱是一种非常重要的石墨烯表征方法。
它通过测量石墨烯材料散射的光子能量差，可以获得石墨烯的振动模式和结构信息。
拉曼光谱可以用来确定石墨烯的层数、缺陷和应变等物理性质。
同时，拉曼光谱还可以用来研究石墨烯与其他材料之间的相互作用。
五、X射线衍射(XRD)X射线衍射是一种常用的晶体结构表征方法。
通过石墨烯材料对X 射线的衍射效应，可以获得石墨烯的晶体结构和晶格参数。
X射线衍射可以用来确定石墨烯的层数、晶胞尺寸以及晶体取向等信息。
同时，X射线衍射还可以用来研究石墨烯的结晶性质和晶格缺陷情况。
六、核磁共振(NMR)核磁共振是一种常用的石墨烯表征方法之一。
通过测量石墨烯材料中核自旋的共振信号，可以获得石墨烯的化学成分和分子结构信息。
石墨烯层数表征方法
石墨烯层数表征方法石墨烯是一种由碳原子组成的二维晶体结构，具有独特的物理、化学和电学性质。
石墨烯的层数表征方法是对石墨烯的层数进行定量描述的方法，下面将介绍几种常用的方法。
1. 扫描隧道显微镜（STM）方法扫描隧道显微镜是一种常用的表征石墨烯层数的方法。
通过在石墨烯表面扫描探针，可以观察到石墨烯的原子排列情况。
对于单层石墨烯，可以清晰地看到原子的周期排列；而对于多层石墨烯，由于层与层之间存在一定的相对位移，扫描隧道显微镜图像中会出现不同的原子排列模式。
通过分析和比较这些模式，可以确定石墨烯的层数。
2. 拉曼光谱方法拉曼光谱是一种非常常用的表征材料结构的方法，也可以用于表征石墨烯的层数。
不同层数的石墨烯在拉曼光谱上表现出明显的差异。
例如，单层石墨烯的G峰和2D峰之间的强度比值（IG/ID）约为2.2，而多层石墨烯的这个比值会显著增加。
通过测量石墨烯的拉曼光谱，可以根据这个比值来确定石墨烯的层数。
3. 透射电子显微镜（TEM）方法透射电子显微镜是一种高分辨率的显微镜，可以用于观察石墨烯的原子结构。
通过将石墨烯样品放置在透射电子显微镜中，可以获得高分辨率的石墨烯图像。
对于单层石墨烯，可以清晰地看到原子的排列；而对于多层石墨烯，可以观察到层与层之间的间隙。
通过对比这些图像，可以确定石墨烯的层数。
4. X射线衍射方法X射线衍射是一种常用的材料结构表征方法，也可以用于表征石墨烯的层数。
通过将石墨烯样品放置在X射线衍射仪中，可以获得石墨烯的衍射图样。
对于单层石墨烯，衍射图样中只会出现一个晶面的衍射峰；而对于多层石墨烯，由于不同层之间存在一定的相对位移，衍射图样中会出现多个晶面的衍射峰。
通过分析和比较这些衍射峰，可以确定石墨烯的层数。
扫描隧道显微镜、拉曼光谱、透射电子显微镜和X射线衍射是常用的石墨烯层数表征方法。
这些方法可以通过观察原子排列模式、分析拉曼光谱、观察原子结构和分析衍射图样来确定石墨烯的层数。
这些方法在石墨烯研究中具有重要的应用价值，可以帮助科学家深入了解石墨烯的特性和性质。
石墨烯材料拉曼光谱测试详解
2004年英国曼彻斯特大学的A.K.Geim领导的小组首次通过机械玻璃的方法成功制备了新型的二维碳材料-石墨烯（graphene）。
自发现以来，石墨烯在科学界激起了巨大的波澜，它在各学科方面的优异性能，使其成为近年来化学、材料科学、凝聚态物理以及电子等领域的一颗新星。
就石墨烯的研究来说，确定其层数以及量化无序性是至关重要的。
激光显微拉曼光谱恰好就是表征上述两种性能的标准理想分析工具。
通过测量石墨烯的拉曼光谱我们可以判断石墨烯的层数、堆垛方式、缺陷多少、边缘结构、张力和掺杂状态等结构和性质特征。
此外，在理解石墨烯的电子声子行为中，拉曼光谱也发挥了巨大作用。
石墨烯的典型拉曼光谱图石墨烯的拉曼光谱由若干峰组成，主要为G峰，D峰以及G’峰。
G峰是石墨烯的主要特征峰，是由sp2碳原子的面内振动引起的，ｗｗｗ．ｇｌｔ９１０．ｃｏｍ它出现在1580cm-1附近，该峰能有效反映石墨烯的层数，但极易受应力影响。
D峰通常被认为是石墨烯的无序振动峰，该峰出现的具体位置与激光波长有关，它是由于晶格振动离开布里渊区中心引起的，用于表征石墨烯样品中的结构缺陷或边缘。
G’峰，也被称为2D峰，是双声子共振二阶拉曼峰，用于表征石墨烯样品中碳原子的层间堆垛方式，它的出峰频率也受激光波长影响。
举例来说，图1[1]为514.5nm激光激发下单层石墨烯的典型拉曼光谱图。
其对应的特征峰分别位于1582cm-1附近的G峰和位于2700cm-1左右的G’峰，如果石墨烯的边缘较多或者含有缺陷，还会出现位于1350cm-1左右的D峰，以及位于1620cm-1附近的D’峰。
图1 514nm激光激发下单层石墨烯的典型拉曼光谱图[1]当然对于sp2碳材料，除了典型的拉曼G峰，D峰以及G’峰，还有一些其它的二阶拉曼散射峰，大量的研究表明石墨烯含有一些二阶的和频与倍频拉曼峰，这些拉曼信号由于其强度较弱而常常被忽略。
如果对这些弱信号的拉曼光谱进行分析，也可以很好地对石墨烯中的电子-电子、电子-声子相互作用及其拉曼散射过程进行系统的研究。
29--拉曼光谱在石墨烯结构表征中的应用
* E-mail: jinzhang@ Received September 6, 2013; published November 3, 2013. Project supported by the National Natural Science Foundation of China (Nos. 21233001, 21129001, 51272006 and 51121091) and the Ministry of Science and Technology of the People’s Republic of China (No. 2011YQ0301240201 and 2011CB932601). 项目受国家自然科学基金(Nos. 21233001, 21129001, 51272006 和 51121091)和科技部项目(Nos. 2011YQ0301240201 和 2011CB932601)资助.
量的研究表明扭转的双层石墨烯由于层间耦合较弱其而当扭转角小于15左右时这个线性的色散关系会被破坏能带结构会变为抛物线型5a给出了单层石墨烯及其折叠区域即扭转的双层石墨烯的拉曼谱图在5145nm激光激发下折叠区域的g峰半峰宽较单层石墨烯更小频率向高波数位移当激光波长减小至488nm两者差异几乎消失了这是由于扭转的双层石墨烯层间耦合较弱其电子色散曲线并未发生裂分g峰仍表现为单个的洛伦兹峰型82如图5b所示与扭转的双层石墨烯类似少层石墨烯经折叠之后拉曼光谱仍然保持了未折叠区域的光谱特征41大多数扭转的双层石墨烯的拉曼光谱仍然保持了单层石墨烯的拉曼特征g峰表现为单个的洛伦兹峰型且其强度大于g但对于某些扭转角在某一特定波长的激光激发下峰强度会极大地增强其强度会达到单层石墨烯的数十倍388384图5c为633nm激光激发下单层石墨烯和扭转角为31027的双层石与单层石墨烯相比扭转的双层石墨cm1强度对角度有着较强的依赖性峰强度在扭转角为10左右时达到最大aba和abc堆垛的三层石墨烯的ag峰拉曼光谱5173插图为aramanspectraabcstackedtrilayergraphene5173insetsramanimagesbandrespectively综述actachim
碳材料的拉曼光谱 从纳米管到金刚石
碳材料的拉曼光谱从纳米管到金刚石碳材料是一类重要的材料，包括石墨、纳米管、石墨烯、金刚石等。
这些材料具有不同的结构和性质，因此需要不同的表征方法。
拉曼光谱是一种非常有用的表征方法，可以用来研究碳材料的结构和性质。
1. 石墨的拉曼光谱石墨是一种由碳原子组成的层状结构材料，具有良好的导电性和热导性。
石墨的拉曼光谱主要包括G带和D带两个峰。
G带是由于石墨中的sp2杂化碳原子振动引起的，其峰位在1580 cm-1左右。
D带是由于石墨中的sp3杂化碳原子振动引起的，其峰位在1350 cm-1左右。
G带和D带的强度比值（I(G)/I(D)）可以用来评估石墨的结晶度和缺陷程度。
石墨的拉曼光谱还可以用来研究石墨的层间距离和层数等结构参数。
2. 纳米管的拉曼光谱纳米管是一种由碳原子组成的管状结构材料，具有良好的机械性能和导电性能。
纳米管的拉曼光谱主要包括G带、D带和2D带三个峰。
G带和D带的峰位和石墨中的相同，但是2D带的峰位在2700 cm-1左右。
2D带是由于纳米管中的双重共振引起的，其强度比值（I(2D)/I(G)）可以用来评估纳米管的直径和手性。
纳米管的拉曼光谱还可以用来研究纳米管的结构和缺陷等性质。
3. 石墨烯的拉曼光谱石墨烯是一种由碳原子组成的单层平面结构材料，具有良好的导电性和机械性能。
石墨烯的拉曼光谱主要包括G带和2D带两个峰。
G带的峰位和石墨中的相同，但是2D带的峰位在2700 cm-1左右。
2D带的强度比值（I(2D)/I(G)）可以用来评估石墨烯的层数和手性。
石墨烯的拉曼光谱还可以用来研究石墨烯的缺陷和应变等性质。
4. 金刚石的拉曼光谱金刚石是一种由碳原子组成的三维晶体结构材料，具有良好的硬度和热导性。
金刚石的拉曼光谱主要包括一个单峰，峰位在1332 cm-1左右。
这个峰是由于金刚石中的sp3杂化碳原子振动引起的。
金刚石的拉曼光谱可以用来研究金刚石的结构和缺陷等性质。
总之，拉曼光谱是一种非常有用的表征方法，可以用来研究碳材料的结构和性质。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
拉曼光谱在石墨烯结构表征中的应用
发表时间：2019-01-11T15:52:54.703Z 来源：《新材料·新装饰》2018年7月下作者：张鲁一航[导读] 石墨烯属于由sp2碳原子组合而成的二维原子晶体结构，由于该物质在结构上非常特殊，也有独特的性质，所以受到了学者们的普遍关注。
（陆军勤务学院，401311）
摘要：石墨烯属于由sp2碳原子组合而成的二维原子晶体结构，由于该物质在结构上非常特殊，也有独特的性质，所以受到了学者们的普遍关注。
拉曼光谱属于高效、简便的用来表征物质结构的方式。
其着重阐述在石墨烯结构表征中，光普曼技术的新的探究成果。
第一，以石墨烯声子色散曲线为基础，着重阐述了是石墨烯的重点拉曼特征，并全面分析了石墨烯二阶和频与倍频拉曼特征，包括石墨烯低频拉曼特征的具体情况，同时阐述其对石墨烯结构表现出怎样的依赖特点。
关键词：拉曼光谱；石墨烯；低频振动模
一、拉曼光谱应用烯结构表征中的基本介绍
石墨烯属于一种由sp2碳原子协同结合形成的六边形蜂窝状的二维原子晶体。
它可以用来构建别的sp2杂化碳，并且是其中的一个核心组成部分，能够堆垛成为三维石墨，卷曲的话还可以展现出碳纳米管的状态，同时还能够包裹变成刘维度富勒烯，在碳材料领域是一种新型、极受欢迎的材料。
在本文后续的探究中，笔者着重结合拉曼光谱技术对石墨烯和该物质的结构表征探究成果展开具体归纳和判定。
二、石墨烯声子色散和典型拉曼光谱特征
想要对石墨烯拉曼光谱进行分析，应当先阐述石墨烯声子色散曲线的概念。
具体来说，在石墨烯单细胞中，会有A与B两个不等价碳原子，由此，从单层石墨烯的角度看，可分成六支声子色散曲线，具体就是三个生学支、三个光学支。
面内与面外各对应原子振动方向、和石墨烯垂直的平面，纵、横向表示的是原子振动方向平行或是和A-B碳碳健垂直的方向。
基于入射激光的作用，电子会从石墨烯带上转移到导带上，在电子和声子的相互作用下，会产生射散的现象，由此能够引发多个拉曼特征峰。
G峰在sp2碳原子面内振动的情况下出现，是基于布里渊区中心双重简并iTO以及iLO的光学生子作用下而形成的，体现出一定的E2g对称特点，属于单层石墨烯中仅有的一阶拉曼散射过程。
三、石墨烯层数、边缘和缺陷态的拉曼光谱表征
对比G峰来看，单层石墨烯的G’峰要明显更强，同时，其还体现出了很好的单洛伦兹峰型，在层数逐步增加的情况下，G’峰半峰宽也逐步变大，同时还会想高波数位移。
G’峰会在双生子双共振的情况下出现，和石墨烯的能带结构有很大的关联性，针对AB堆垛的双层石墨烯，电子能带结构会出现裂分的情况，两支抛物线组成了价带与导带，双共振散射过程会出现四种可能，游戏，双层石墨烯G’峰能够你和成四个洛伦兹峰，同理，其还能够以六个洛伦兹峰来进行拟合。
石墨烯的拉曼光谱在层数不同的情况下，会出现G’峰不同的情况，G在层数波动的情况下，G峰的强度也随之出现正向变化，之所以会存在这样的情况，就是因为多层石墨烯中的碳原子被检测到的可能性更大。
所以，G峰强度、G’峰和G峰强度之别包括G’峰的峰型都可以作为判定石墨烯层数的参考条件，以拉曼光谱在判定石墨烯层数的情况下，会体现出一定的优势，它能够体现石墨烯的本征信息，而并非是基于基地来作出判断。
四、石墨烯的堆垛以及掺杂效应为拉曼特征造成的影响的
针对层数较少的石墨烯，层间堆垛形式会对它们的晶格对称性造成严重影响，堆垛方式不同的话，电子能带结构、曾建平不等方面的特征也会发生变化，一般来说，机械剥离的三层石墨烯都被判定为ABC堆垛方式，这是由于其有极强的热稳定性。
不过，Liu等学者在展开该类石墨烯的具体探究之后了解到，基于常规的机械剥离之下形成的三成的三层石墨烯，有一部分样品是具备ABC堆垛形式的，就算是针对有均匀厚度的三层石墨烯，依然有15%的堆垛区域，探究结果表示，ABA堆堆三层是模型属于半金属型的，具体的能带重叠程度可以基于电厂的调节而发生变化。
但ABC堆垛而成的三层石墨烯属于半导体，以施加栅压的方式能够对其带隙展开调节。
五、外界环境为石墨烯拉曼光谱带来的影响
长波光学声子会影响石墨烯G峰，从而使其对外界环境有更高的灵敏度，在石墨烯所处外部温度出现波动的情况下，G峰峰位也会出现波动，在特定的温度范围区间当中，温度更高，石墨烯拉曼G峰也就更向低波数位移，和温度之间构成线性关系、对于应力来说，石墨烯的拉曼特征也会起到非常明显的影响作用。
能够发现，在石墨烯受到应力作用的情况下，G峰与G’峰都会超低波数位移，和所受应力之间有线性关系。
在特定情况下，石墨烯拉曼位移受应力的影响而发生的变化是由可逆性的，其征峰红移可看做是碳-碳健的拉伸，有研究表明，在石墨烯接触到拉伸的应力时，拉曼特征峰会王低波数位移，基于压缩应力的作用，会从碳原子间距离的缩减到高波数位移。
六、石墨烯的和频与倍频拉曼特征极及其结构依赖性
前文我们着重阐述了石墨烯的典型拉曼特征，包括石墨烯自身晶体结构以及受外界因素的影响，拉曼特征峰所发生的具体变化，同时阐述了具体成因，由此也引发了一个疑问，除了以上描述的这些拉曼特征信号之外，石墨烯还有没有别的特征峰存在？针对这一问题，我们要具体判定它的振动性质，单层石墨烯是一种六角晶系，它们的布拉维原胞中仅有两个碳原子，和空间群D6h相对应。
针对n层AB堆垛石墨烯来说，在n时偶数的情况下，和双层石墨烯的对称性是相当的；在n是奇数的情况下，和三层石墨烯的对称性是相当的。
七、石墨烯的对拼拉曼特征和其结构依赖性 Tan等多位学者在对仪器进行改进的基础上，结合交叉偏振的策略对Si基底背景进行控制，最终发现了少层石墨烯剪切振动末，同时基于斯托克斯以及反斯托克斯线来展开峰位的较重，最终得出结论：振动模的峰位和石墨烯的层数密切相关。
低能层间振动模和石墨烯层数有紧密关联，层间振动涵盖剪切模与呼吸模在内。
当年针对层间呼吸振动模的测定是基于倍频或是别的声子模的和频而达成的，尽管很多想䎲从理论层面对其进行了相应探究，不过在测量方面的探究却极为有限，Lui以其和面内纵光声子模LO的和频为基础，对层间呼吸为石墨烯层数，激发光能量包括堆垛方式层面的依赖性展开了具体探究，同时结合理论计算进行了具体阐述，最终发现，在激光能量持续提升的情况下，峰位也会往高波数位移，组成部分也更具分裂性。
参考文献
[1]张朝华,付磊,张艳锋,等.石墨烯催化生长中的偏析现象及其调控方法[J].化学学报,2013,(3):308-322.
[2]凌曦,张锦.酞菁铅在石墨烯表面吸附行为的拉曼光谱研究[J].物理化学学报,2012,(10):2355-2362.
[3]万姝倩,王坤,杨森桐.氮掺杂石墨烯修饰碳糊电极对铜离子的检测[J].《广州华工》,2002,(4):84-86,89.
[4]魏强.氧化铈基材料的制备及光催化脱硝性能研究[D].江苏大学,2014:1-159.。
