传感器变送器模拟量信号传输处理方式
为什么采用4~20mA的电流来传输模拟量
为什么采用4~20mA的电流来传输模拟量大家可能会非常熟悉RS232，RS485，CAN等工业上常用的总线，他们都是传输数字信号的方式。
那么，我们用什么方式来传输模拟信号呢?工业上普遍需要测量各类非电物理量，例如温度、压力、速度、角度等，这些都需要转换成模拟量电信号才能传输到几百米外的控制室或显示设备上。
工业上最广泛采用的是用4~20mA电流来传输模拟量。
采用电流信号的原因是不容易受干扰，因为工业现场的噪声电压的幅度可能达到数V，但是噪声的功率很弱，所以噪声电流通常小于nA级别，因此给4-20mA传输带来的误差非常小;电流源内阻趋于无穷大，导线电阻串联在回路中不影响精度，因此在普通双绞线上可以传输数百米;由于电流源的大内阻和恒流输出，在接收端我们只需放置一个250欧姆到地的电阻就可以获得0-5V的电压，低输入阻抗的接收器的好处是nA级的输入电流噪声只产生非常微弱的电压噪声。
上限取20mA是因为防爆的要求：20mA的电流通断引起的火花能量不足以引燃瓦斯。
下限没有取0mA的原因是为了能检测断线：正常工作时不会低于4mA，当传输线因故障断路，环路电流降为0。
常取2mA作为断线报警值。
电流型变送器将物理量转换成4~20mA电流输出，必然要有外电源为其供电。
最典型的是变送器需要两根电源线，加上两根电流输出线，总共要接4根线，称之为四线制变送器。
当然，电流输出可以与电源公用一根线(公用VCC或者GND)，可节省一根线，所以现在基本上将四线制变送器称之为三线制变送器。
其实大家可能注意到， 4-20mA电流本身就可以为变送器供电，变送器在电路中相当于一个特殊的负载，这种变送器只需外接2根线，因而被称为两线制变送器。
工业电流环标准下限为4mA，因此在量程范围内，变送器通常只有24V，4mA供电(因此，在轻负载条件下高效率的DC/DC电源(TPS54331,TPS54160)，低功耗的传感器和信号链产品、以及低功耗的处理器(如MSP430)对于两线制的4-20mA收发非常重要)。
4-20mA模拟量变送器二线制和四线制分析
关于模拟变送器信号形式的疑问解答什么是变送器的二线制和四线制信号传输方式？二线制传输方式中，供电电源、负载电阻、变送器是串联的，即二根导线同时传送变送器所需的电源和输出电流信号，目前大多数变送器均为二线制变送器；四线制方式中，供电电源、负载电阻是分别与变送器相连的，即供电电源和变送器输出信号分别用二根导线传输。
一．什么是两线制电流变送器? 什么是两线制? 两线制有什么优点?两线制是指现场变送器与控制室仪表联系仅用两根导线，这两根线既是电源线，又是信号线。
两线制与三线制(一根正电源线，两根信号线,其中一根共GND)和四线制(两根正负电源线，两根信号线,其中一根GND)相比，两线制的优点是：1、不易受寄生热电偶和沿电线电阻压降和温漂的影响，可用非常便宜的更细的导线；可节省大量电缆线和安装费用；2、在电流源输出电阻足够大时，经磁场耦合感应到导线环路内的电压，不会产生显著影响，因为干扰源引起的电流极小，一般利用双绞线就能降低干扰；两线制与三线制必须用屏蔽线,屏蔽线的屏蔽层要妥善接地。
3、电容性干扰会导致接收器电阻产生误差，对于4～20mA两线制环路，接收器电阻通常为250Ω（取样Uout=1～5V）这个电阻小到不足以产生显著误差，因此，可以允许的电线长度比电压遥测系统更长更远；4、各个单台示读装置或记录装置可以在电线长度不等的不同通道间进行换接，不因电线长度的不等而造成精度的差异，实现分散采集，分散式采集的好处就是：分散采集，集中控制....5、将4mA用于零电平，使判断开路与短路或传感器损坏（0mA状态）十分方便。
6,在两线输出口非常容易增设一两只防雷防浪涌器件,有利于安全防雷防爆。
三线制和四线制变送器均不具上述优点即将被两线制变送器所取代，从国外的行业动态及变送器心片供求量即可略知一斑，电流变送器在使用时要安装在现场设备的动力线上，而以单片机为核心的监测系统则位于较远离设备现场的监控室里，两者一般相距几十到几百米甚至更远。

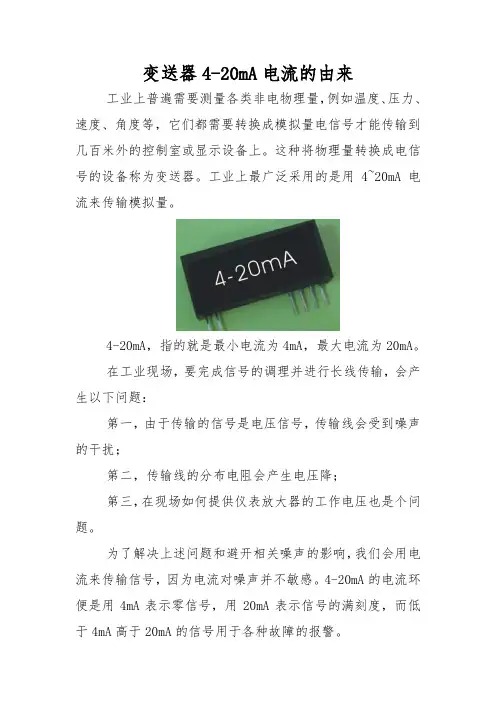

变送器4-20mA电流的由来
变送器4-20mA电流的由来工业上普遍需要测量各类非电物理量，例如温度、压力、速度、角度等，它们都需要转换成模拟量电信号才能传输到几百米外的控制室或显示设备上。
这种将物理量转换成电信号的设备称为变送器。
工业上最广泛采用的是用4~20mA电流来传输模拟量。
4-20mA，指的就是最小电流为4mA，最大电流为20mA。
在工业现场，要完成信号的调理并进行长线传输，会产生以下问题：第一，由于传输的信号是电压信号，传输线会受到噪声的干扰；第二，传输线的分布电阻会产生电压降；第三，在现场如何提供仪表放大器的工作电压也是个问题。
为了解决上述问题和避开相关噪声的影响，我们会用电流来传输信号，因为电流对噪声并不敏感。
4-20mA的电流环便是用4mA表示零信号，用20mA表示信号的满刻度，而低于4mA高于20mA的信号用于各种故障的报警。
为什么选择4-20mA而不是0-20mA呢？很简单，如果0是最小，那么开路故障就检测不到了！那么，为什么偏偏是4mA呢？正常工作时，电流信号不会低于4mA。
当传输线因故障断路，环路电流降为0。
常取2mA作为断线报警值。
有两个原因。
一个原因是为了避免干扰，另一个原因是在4-20mA使用的是两线制，即两根线即是信号线，同时也是电源线，而4mA是为了给传感器提供电路的静态工作电流用。
这个4-20mA控制回路是怎么工作的呢？4-20mA构成基础要件：24V电源供电变送器控制4-20mA信号使其与过程变量成比例变化指示器将4-20mA信号转化为相应过程变量指示器或控制器I/O输入电阻250Ω分流器生成1-5V输入信号（欧姆定律：电压=电流*电阻，4-20mAX250ohms=1-5V）通常情况下：1)它们将热电偶或热电阻传感器的温度信号转换为4-20mA信号然后再输出；2)控制器再将4-20mA反译为具体的温度值；3)基于此温度值，控制回路给实现对过程终端控制元件的控制。
同样，控制回路中的压力变送器，通常用来测量过程介质的压力值：1)传感器感知压力，又由变送器将信号转换为4-20mA 信号；2)控制器再将4-20mA信号反译为压力值；3)控制器根据压力值，给阀门发送指令，控制阀门开度实现安全阀控制，确保容器不产生危险压力。
PLC对模拟量信号是怎么进行处理的
PLC对模拟量信号是怎么进行处理的模拟量信号是自动化过程控制系统中最基本的过程信号(压力、温度、流量等)输入形式。
系统中的过程信号通过变送器，将这些检测信号转换为统一的电压、电流信号，并将这些信号实时的传送至控制器(PLC)。
PLC通过计算转换，将这些模拟量信号转换为内部的数值信号。
从而实现系统的监控及控制。
从现场的物理信号到PLC内部处理的数值信号，有以下几个步骤：从以上PLC模拟量的信号输入流程可以看到，在自动化过程控制系统中，模拟量信号的输入是非常复杂的。
但是，在现目前的工业现场，对模拟量信号的处理已基本都采用电流信号方式进行传输，相比于电压信号方式，电流信号抗干扰能力更强，传输距离更远，信号稳定。
这里就PLC对模拟量信号的转换过程进行一个简单的分解介绍。
1PLC对模拟量信号的转换西门子S7-200SMART PLC模拟量模块对模拟量信号的转换范围台达DVP系列模拟量模块对模拟量信号的转换范围从以上可以看到：1、模拟量信号接入PLC后，PLC将模拟量信号转换为了整型数据，不是浮点数(如西门子-27,648 到 27,648);2、不同品牌的PLC对模拟量转换范围是有差异的(如西门子-27,648 到 27,648;台达-32,384 到 32,384);3、PLC同一个模块对不同类型的模拟量信号的转换范围是一致的(如西门子对±10 V、±5 V、±2.5 V 或 0 到 20mA的模拟量信号的转换范围均为-27,648 到 27,648);故从以上几点我们可以知道，接入PLC的模拟量信号还需要进行再转换处理，才可以得到与实际物理量相匹配的数据;在进行数据转换处理的时候，还应该与使用的PLC模块的处理数据范围相对应。
2PLC数据转换处理过程1、模拟量信号与PLC转换数据之间的转换从以上内容知道，从PLC直接读取到的模拟量信号为整型数据，整型数据无法直观的反馈出实际的物理量大小，故为了能够直观的反馈出现场的过程信号情况，还应该将这些整型数据转换为反馈直观真实的浮点数信号。
采用4—20mA的电流来传输模拟量
采用4—20mA的电流来传输模拟量工业上普遍需要测量各类非电物理量，例如温度、压力、速度、角度等，这些都需要转换成模拟量电信号才能传输到几百米外的控制室或显示设备上。
工业上最广泛采用的是用4~20mA电流来传输模拟量。
采用电流信号的原因是不容易受干扰，因为工业现场的噪声电压的幅度可能达到数V，但是噪声的功率很弱，所以噪声电流通常小于nA级别，因此给4－20mA传输带来的误差非常小；电流源内阻趋于无穷大，导线电阻串联在回路中不影响精度，因此在普通双绞线上可以传输数百米；由于电流源的大内阻和恒流输出，在接收端我们只需放置一个250欧姆到地的电阻就可以获得0－5V的电压，低输入阻抗的接收器的好处是nA级的输入电流噪声只产生非常微弱的电压噪声。
上限取20mA是因为防爆的要求：20mA的电流通断引起的火花能量不足以引燃瓦斯。
下限没有取0mA的原因是为了能检测断线：正常工作时不会低于4mA，当传输线因故障断路，环路电流降为0。
常取2mA作为断线报警值。
电流型变送器将物理量转换成4~20mA电流输出，必然要有外电源为其供电。
最典型的是变送器需要两根电源线，加上两根电流输出线，总共要接4根线，称之为四线制变送器。
当然，电流输出可以与电源公用一根线（公用VCC 或者GND），可节省一根线，所以现在基本上将四线制变送器称之为三线制变送器。
其实大家可能注意到， 4-20mA电流本身就可以为变送器供电，变送器在电路中相当于一个特殊的负载，这种变送器只需外接2根线，因而被称为两线制变送器。
工业电流环标准下限为4mA，因此在量程范围内，变送器通常只有24V，4mA供电（因此，在轻负载条件下高效率的DC/DC电源（TPS54331,TPS54160），低功耗的传感器和信号链产品、以及低功耗的处理器（如MSP430）对于两线制的4-20mA收发非常重要）。
这使得两线制传感器的设计成为可能而又富有挑战。
一般需要设计一个VI转换器，输入0-3.3v，输出4mA-20mA，可采用运放LM358，供电+12v。

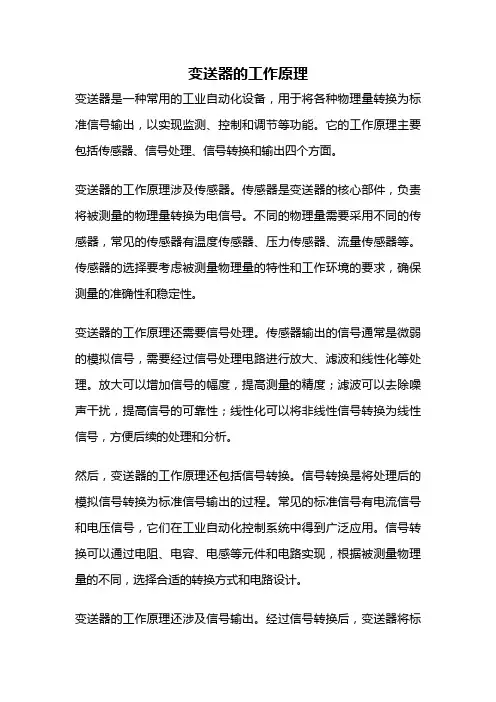

变送器的工作原理
变送器的工作原理变送器是一种常用的工业自动化设备，用于将各种物理量转换为标准信号输出，以实现监测、控制和调节等功能。
它的工作原理主要包括传感器、信号处理、信号转换和输出四个方面。
变送器的工作原理涉及传感器。
传感器是变送器的核心部件，负责将被测量的物理量转换为电信号。
不同的物理量需要采用不同的传感器，常见的传感器有温度传感器、压力传感器、流量传感器等。
传感器的选择要考虑被测量物理量的特性和工作环境的要求，确保测量的准确性和稳定性。
变送器的工作原理还需要信号处理。
传感器输出的信号通常是微弱的模拟信号，需要经过信号处理电路进行放大、滤波和线性化等处理。
放大可以增加信号的幅度，提高测量的精度；滤波可以去除噪声干扰，提高信号的可靠性；线性化可以将非线性信号转换为线性信号，方便后续的处理和分析。
然后，变送器的工作原理还包括信号转换。
信号转换是将处理后的模拟信号转换为标准信号输出的过程。
常见的标准信号有电流信号和电压信号，它们在工业自动化控制系统中得到广泛应用。
信号转换可以通过电阻、电容、电感等元件和电路实现，根据被测量物理量的不同，选择合适的转换方式和电路设计。
变送器的工作原理还涉及信号输出。
经过信号转换后，变送器将标准信号输出给上位设备或控制系统，以实现监测、控制和调节等功能。
标准信号的输出可以通过模拟信号输出接口或数字信号输出接口实现，根据具体的应用需求进行选择。
在工业自动化系统中，变送器的输出信号通常经过模拟量输入模块或数字量输入模块进行采集和处理。
变送器的工作原理主要包括传感器、信号处理、信号转换和输出四个方面。
传感器负责将物理量转换为电信号，信号处理对信号进行放大、滤波和线性化处理，信号转换将模拟信号转换为标准信号输出，信号输出将标准信号输出给上位设备或控制系统。
变送器的工作原理的理解和应用对于工业自动化系统的设计和运行具有重要意义。
DCS的数据采集与处理技术
DCS的数据采集与处理技术数据采集与处理技术在工业自动化系统中扮演着重要的角色。
而分布式控制系统（DCS）是一种典型的工业自动化系统，使用了先进的数据采集与处理技术。
本文将介绍DCS的数据采集与处理技术，并探讨其在工业领域的重要性。
一、DCS概述分布式控制系统（DCS）是一种在工业生产过程中使用的自动化控制系统。
它通常由多个分散的控制单元组成，控制着不同部分或不同环节的设备。
DCS通过数据采集与处理技术，实时监控和控制各个设备，使整个系统能够高效运行。
二、数据采集技术数据采集技术是DCS中的重要组成部分，其主要功能是收集现场设备的数据并传输到控制中心。
在DCS系统中，常用的数据采集技术包括模拟量信号采集和数字量信号采集。
1. 模拟量信号采集模拟量信号采集是指将实际过程中的模拟量信号转换成数字信号，以便于DCS系统进行处理和控制。
常见的模拟量信号采集设备包括传感器、变送器等。
传感器通过测量实际过程中的物理量（如温度、压力等），将其转换成电信号；而变送器则将传感器采集到的模拟信号进行放大、线性化等处理，并将其转换成标准的模拟量信号。
通过这些设备的协同工作，DCS系统可以实时地获得实际过程中的各种物理量。
2. 数字量信号采集数字量信号采集是指将实际过程中的开关信号（如开关量、报警信号等）转换成数字信号。
常见的数字量信号采集设备包括开关量传感器、编码器等。
这些设备通过检测实际过程中的开关状态，并将其转换成数字信号，以便DCS系统进行处理和控制。
三、数据处理技术数据处理技术是DCS中的核心部分，其主要功能是对采集到的数据进行处理和分析，以实现对生产过程的监控和控制。
1. 实时数据处理实时数据处理是指DCS系统对采集到的数据进行实时处理和分析。
系统会根据事先设定的规则和算法，对数据进行计算、比较、判断等操作，以判断当前的工艺状态，并根据需要发送信号给执行机构进行控制。
实时数据处理在DCS系统的稳定性和可靠性方面起着至关重要的作用，它直接影响到整个系统的运行效果。
S7-1200 PLC信号板及信号模块
S7-1200 PLC信号板及信号模块信号板及信号模块是控制系统的眼、耳、手和脚，是联系外部现场设备与CPU模块的桥梁，通过输入模块将各类传感器的输入信号传送到CPU进行运算和处理，然后将逻辑结果和控制命令通过输出模块送出，达到控制生产过程的目的。
S7-1200 PLC的正面都可以增加一块信号板，而信号模块连接到CPU的右侧，它们用来扩展数字量或模拟量I/O的点数（参见图1）。
CPU 1211C不能扩展信号模块，CPU 1212C只能扩展2个信号模块，其他CPU可扩展8个信号模块。
1.信号板信号板可以用于只需要少量附加I/O的情况。
S7-1200 PLC CPU 模块都可以安装一块信号板，并且不会增加安装空间。
有时添加一块信号板就可以增加需要的功能，性价比高。
例如，数字量输出信号板使继电器输出的CPU具有高速脉冲输出的功能。
安装时首先取下端子盖板，然后将信号板直接插入S7-1200 PLC CPU正面的槽内，如图2所示。
信号板有可拆卸的端子。
S7-1200 PLC主要有以下信号板、通信板和电池板：图1 信号板的安装1)SB 1221数字量输入信号板，有DI 4×DC 24V和DI 4×DC 5V 两种型号产品，最高输入信号计数频率均为200kHz。
2)SB 1222数字量输出信号板，有DQ 4×DC 24V和DQ 4×DC 5V 两种型号产品，4点固态MOSFET最高输出脉冲频率均为200kHz。
3)SB 1223数字量I/O信号板，有DI 2×DC 24V/DQ 2×DC 24V、DI 2×DC 24V 200kHz/DQ 2×DC 24V 200kHz和DI 2×DC 5V 200kHz /DQ 2×DC 5V 200kHz三种型号产品。
4)SB 1231模拟量输入信号板。
它有1路12位的输入，可输入电压或电流信号。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变送器的二线制和四线制信号传输方式二线制传输方式中，供电电源、负载电阻、变送器是串联的，即二根导线同时传送变送器所需的电源和输出电流信号，目前大多数变送器均为二线制变送器；四线制方式中，供电电源、负载电阻是分别与变送器相连的，即供电电源和变送器输出信号分别用二根导线传输。
一．什么是两线制电流变送器?什么是两线制?两线制有什么优点?两线制是指现场变送器与控制室仪表联系仅用两根导线，这两根线既是电源线，又是信号线。
两线制与三线制（一根正电源线，两根信号线,其中一根共GND）和四线制（两根正负电源线，两根信号线,其中一根GND）相比，两线制的优点是：1、不易受寄生热电偶和沿电线电阻压降和温漂的影响，可用非常便宜的更细的导线；可节省大量电缆线和安装费用；2、在电流源输出电阻足够大时，经磁场耦合感应到导线环路内的电压，不会产生显著影响，因为干扰源引起的电流极小，一般利用双绞线就能降低干扰；两线制与三线制必须用屏蔽线,屏蔽线的屏蔽层要妥善接地。
3、电容性干扰会导致接收器电阻有关误差，对于4-20mA两线制环路，接收器电阻通常为250Ω（取样Uout=1-5V）这个电阻小到不足以产生显著误差，因此，可以允许的电线长度比电压遥测系统更长更远；4、各个单台示读装置或记录装置可以在电线长度不等的不同通道间进行换接，不因电线长度的不等而造成精度的差异，实现分散采集，分散式采集的好处就是：分散采集，集中控制....5、将4mA用于零电平，使判断开路与短路或传感器损坏（0mA状态）十分方便。
6,在两线输出口非常容易增设一两只防雷防浪涌器件,有利于安全防雷防爆。
三线制和四线制变送器均不具上述优点即将被两线制变送器所取代，从国外的行业动态及变送器心片供求量即可略知一斑，电流变送器在使用时要安装在现场设备的动力线上，而以单片机为核心的监测系统则位于较远离设备现场的监控室里，两者一般相距几十到几百米甚至更远。
设备现场的环境较为恶劣，强电信号会产生各种电磁干扰，雷电感应会产生强浪涌脉冲，在这种情况下，单片机应用系统中遇到的一个棘手问题就是如何在恶劣环境下远距离可靠地传送微小信号。
两线制变送器件的出现使这个问题得到了较好地解决。
我们以DH4-20变送模块为核心设计了小型、价廉的穿孔型两线制电流变送器。
它具有低失调电压（＜30 μV）、低电压漂移（＜0.7μV/C°）、超低非线性度（＜0.01%）的特点。
它把现场设备动力线的电流隔离转换成4～20 mA的按线性比例变化的标准电流信号输出，然后通过一对双绞线送到监测系统的输入接口上，双绞线同时也将位于监测系统的24V工作电源送到电流变送器中。
测量信号和电源在双绞线上同时传送，既省去了昂贵的传输电缆，而且信号是以电流的形式传输，抗干扰能力得到极大的加强。
两线制电流变送器原理如（图1）所示。
二.电流变送器的4-20mA输出如何转换?两线制电流变送器的输出为4～20 mA，通过250 Ω的精密电阻转换成1～5 V或2-10V 的模拟电压信号.转换成数字信号有多种方法，如果系统是在环境较为恶劣的工业现场长期使用，因此需考虑硬件系统工作的安全性和可靠性。
系统的输入模块采用压频转换器件LM ２31将模拟电压信号转换成频率信号，用光电耦合器件TL117进行模拟量与数字量的隔离。
同时模拟信号处理电路与数字信号处理电路分别使用两组独立的电源，模拟地与数字地相互分开，这样可提高系统工作的安全性。
利用压频转换器件LM231也有一定的抗高频干扰的作用。
三.电流输出型与电压输出型有哪些优劣比较?在单片机控制的许多应用场合,都要使用变送器来将单片机不能直接测量的信号转换成单片机可以处理的电模拟信号，如电流变送器,压力变送器、温度变送器、流量变送器等。
早期的变送器大多为电压输出型，即将测量信号转换为0-5V电压输出，这是运放直接输出,信号功率<0.05W,通过模拟/数字转换电路转换数字信号供单片机读取、控制。
但在信号需要远距离传输或使用环境中电网干扰较大的场合，电压输出型传感器的使用受到了极大限制，暴露了抗干扰能力较差,线路损耗破坏了精度等等等缺点，而两线制电流输出型变送器以其具有极高的抗干扰能力得到了广泛应用。
电压输出型变送器抗干扰能力极差，线路损耗的破坏,谈不上精度有多高,有时输出的直流电压上还叠加有交流成分，使单片机产生误判断，控制出现错误，严重时还会损坏设备，输出０－５Ｖ绝对不能远传，远传后线路压降大，精确度大打折扣。
现在很多的ADC,PLC,DCS 的输入信号端口都作成两线制电流输出型变送器4-20mA的,证明了电压输出型变送器被淘汰的必然趋势。
四.4～20mA电流输出型到接口一般有哪些处理方法?电流输出型变送器的输出范围常用的有0～20mA及4～20mA两种，电流变送器输出最小电流及最大电流时，分别代表电流变送器所标定的最小及最大额定输出值。
下面以测量范围为以0～１００Ａ的电流变送器为例进行叙述。
对于输出0～20mA的变送器0mA电流对应输入０Ａ值，输出4～20mA的变送器4mA电流对应输入0Ａ值，两类传感器的20mA电流都对应１００Ａ值。
对于输出0～20mA的变送器，在电路设计上我们只需选择合适的降压电阻，在A/D转换器输入接口直接将电阻上的０－５Ｖ或０－１０Ｖ电压转换为数字信号即可，电路调试及数据处理都比较简单。
但劣势是无法判别变送器的损坏,无法辨别变送器输出开路和短路。
对于输出4～20mA的变送器，电路调试及数据处理上都比较烦琐。
但这种变送器能够在变送器线路不通时,短路时或损坏时通过能否检测到正常范围内的电流（正常时最小值也有4mA），来判断电路是否出现故障，变送器是否损坏,因此得到更为广泛普遍的使用。
由于4～20mA变送器输出4mA时，在取样电阻上的电压不等于0，直接经模拟数字转换电路转换后的数字量也不为0，单片机无法直接利用，通过公式计算过于复杂。
因此一般的处理方法是通过硬件电路将4mA在取样电阻上产生的电压降消除，再进行A/D转换。
这个电路由两线制电流变送器产生的4～20mA电流与24V以及取样电阻形成电流回路，从而在取样电阻上产生一个1-5V压降，并将此电压值输入到放大器LM258的3脚。
电阻分压电路用来在集成电路LM258的2脚产生一个固定的电压值，用于抵消在取样电阻上4mA 电流产生的压降。
所以当两线制电流变送器为最小值4mA时，LM258的3脚与2脚电压差基本为0V。
LM258与其相连接的电阻构成可调整电压放大电路，将两线制电流变送器电流在取样电阻上的电压值进行放大并通过LM258的1脚输出至模拟/数字转换电路，供单片机CPU读入，通过数据处理方法将两线制电流变送器的4-20mA电流在LCD/LED屏幕上以0-100A 值的形式显示出来。
（图2）五.怎样辨别真假优劣的电流电压变送器?生产资料市场化以后，加剧激烈的竞争，真假优劣难辨，又因变送器是边缘学科，很多工程设计人员对此较陌生，有些厂家产品工业级别和民用商用级别指标混淆（工业级的价格是民用商用级的2-3倍）有些厂家产品用几角钱的LM324和LM431就可以做出一只变送器，不信的话您打开看看，你几百元买来的是不是用的LM324和LM431，这样的变送器送您，您敢不敢用呵！我试以常用的0.5级精度的电流电压变送器为例，从以下方法着手来辨别真假优劣。
（1）基准要稳,４mA是对应的输入零位基准，基准不稳，谈何精度线性度，冷开机３分锺内４mA的零位漂移变化不超过4.000mA0.5%以内;（即3.98-4.02mA）,负载250Ω上的压降为0.995-1.005V，国外IC心片多用昂贵的能隙基准，温漂系数每度变化10ppm；（2）内电路总计消耗电流<4mA,加整定后等于4.000mA,而且有源整流滤波放大恒流电路不因原边输入变化而消耗电流也随之变化，国外IC心片采用恒流供电；（3）当工作电压24.000V时,满量程20.000mA时,满量程20.000mA的读数不会因负载0-700Ω变化而变化;变化不超过20.000mA0.5%以内;（4）当满量程20.000mA时,负载250Ω时,满量程20.000mA的读数不会因工作电压15.000V-30.000V变化而变化;变化不超过20.000mA0.5%以内；（5）当原边过载时，输出电流不超过25.000mA+10%以内，否则PLC/DCS内供变送器用的24V工作电源和A/D输入箝位电路因功耗过大而损坏，另外变送器内的射随输出亦因功耗过大而损坏，无A/D输入箝位电路的更遭殃；（6）当工作电压24V接反时不得损坏变送器,必须有极性保护;（7）当两线之间因感应雷及感应浪涌电压超过24V时要箝位,不得损坏变送器；一般在两线之间并联1-2只TVS瞬态保护二极管1.5KE可抑制每20秒间隔一次的20毫秒脉宽的正反脉冲的冲击,瞬态承受冲击功率1.5KW-5KW;（8）产品标示的线性度0.5％是绝对误差还是相对误差,可以按以下方法来辨别方可一目了然:符合下述指标是真的线性度0.5％.原边输入为零时输出４mＡ正负0.5%（3.98-4.02mA）,负载250Ω上的压降为0.995-1.005V原边输入10％时输出5.6mＡ正负0.5%（5.572-5.628mA）负载250欧姆上的压降为1.393-1.407V原边输入25％时输出8mＡ正负0.5%（7.96-8.04mA）负载250Ω上的压降为1.990-2.010V原边输入50％时输出12mＡ正负0.5%（11.94-12.06mA）负载250Ω上的压降为2.985-3.015V原边输入75％时输出16mＡ正负0.5%（15.92-16.08mA）负载250Ω上的压降为3.980-4.020V原边输100％时输出20mＡ正负0.5%（19.90-20.10mA）负载250Ω上的压降为4.975-5.025V（9）原边输入过载时必须限流:原边输入过载大于125%时输出过流限制25mＡ+10%（25.00-27.50mA）负载250Ω上的压降为6.250-6.875V;（10）感应浪涌电压超过24V时有无箝位的辨别:在两线输出端口并一个交流50V指针式表头,用交流50V接两根线去瞬间碰一下两线输出端口,看有无箝位,箝位多少伏可一目了然啦;（12）有无极性保护的辨别:用指针式万用表Ω乘10K档正反测量两线输出端口,总有一次Ω阻值无限大,就有极性保护;（13）工业级别和民用商用级别的辨别:工业级别工作温度范围是-25度到＋７０度，温漂系数是每度变化１００ppm,即温度每度变化１度,精度变化为万分之一；民用商用级别工作温度范围是０度（或-10度）到＋７０度（或+50度）,温漂系数是每度变化25０ppm,即温度每度变化１度,精度变化为万分之二点五；电流电压变送器的温漂系数可以用恒温箱或高低温箱来试验验证较繁琐。
